Конструкции фундаментов под дом

Плитный фундамент

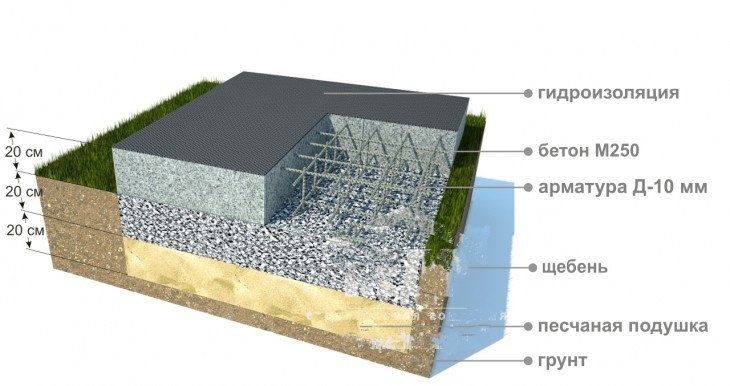

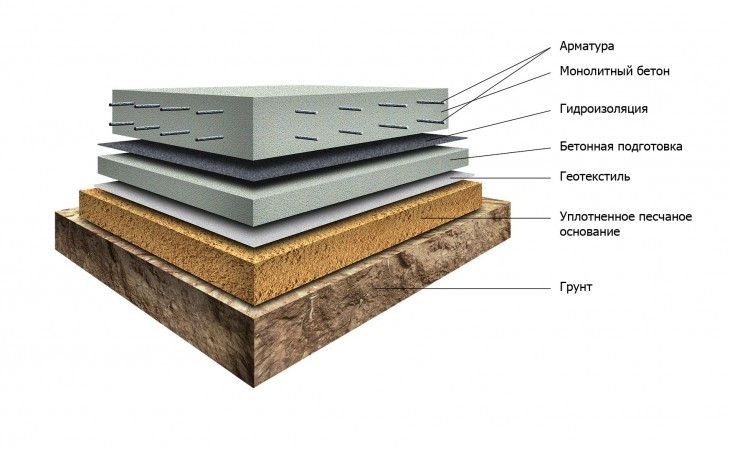

Плита — это многослойная конструкция из выравнивающего, защитного слоя и верхней железобетонной плиты. Выравнивающий слой состоит из песка и щебня. Защитный слой — теплоизоляция и гидроизоляция.

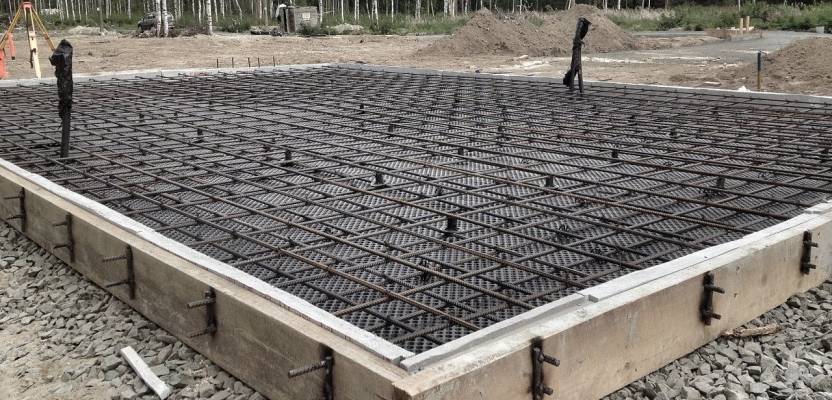

Монолитная плита

Плитный фундамент создается в виде сплошной плиты высотой 30-80 см, которая располагается под всем домом. Основу такого основания составляет армирующий каркас, погруженный в бетонный раствор. Цельность такой конструкции обеспечивает равномерное распределение всей нагрузки, передаваемой на грунт под весом здания. Наличие монолитной плиты исключает создание подвального помещения.

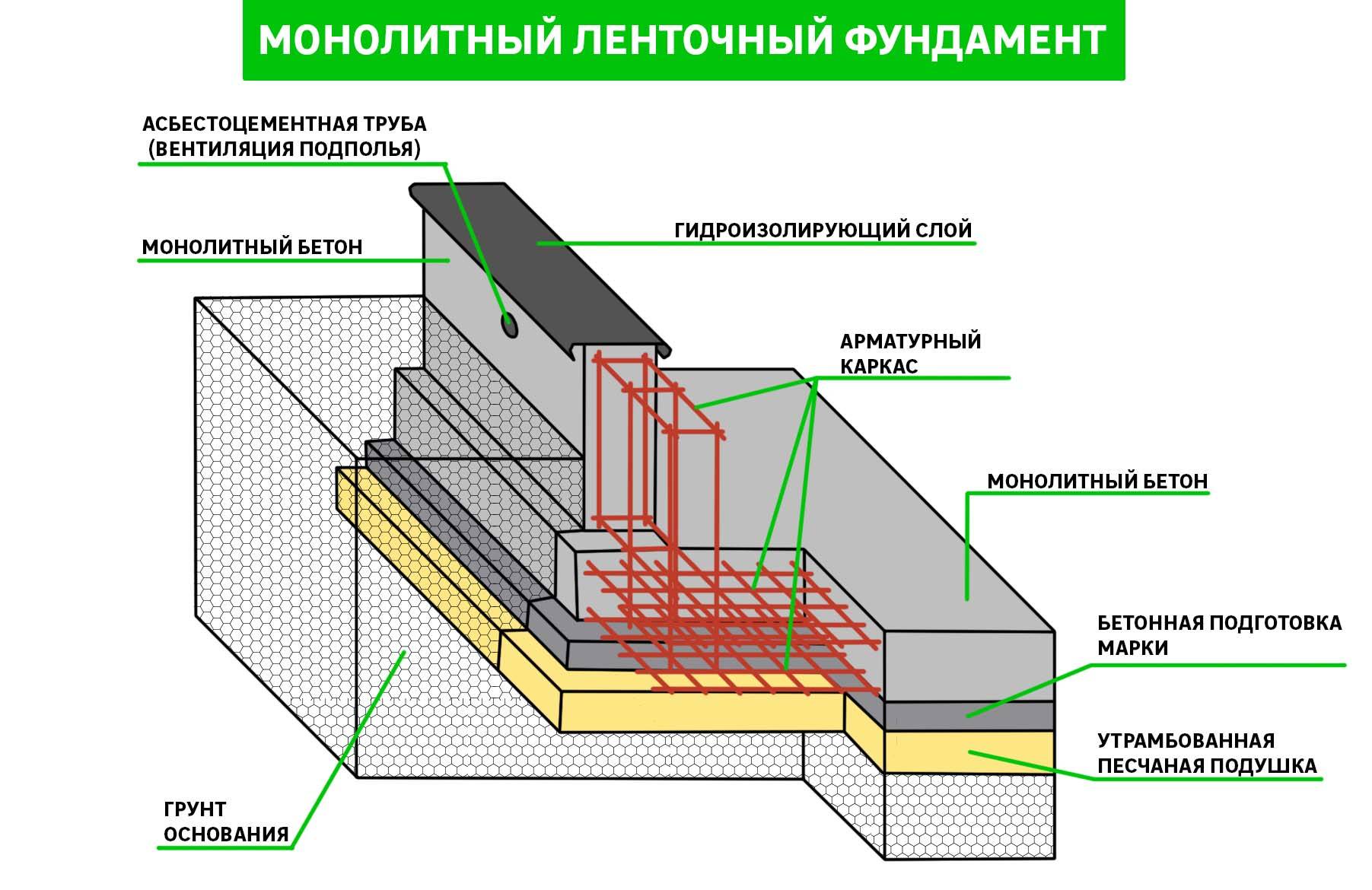

Ленточное основание

Если вы решили делать дом с подвалом, то ленточный фундамент – именно то, что вам нужно

Если вы решили делать дом с подвалом, то ленточный фундамент – именно то, что вам нужно. Такое основание используется при строительстве домов из тяжёлых стеновых материалов (кирпич, бетон, железобетон и природный камень) с использованием деревянных или железобетонных перекрытий. Более подробно о том, как соорудить такой фундамент самостоятельно, смотрите в видео-уроке, предложенном в конце статьи.

Это не самый дешёвый фундамент, но его использование целесообразно при устройстве под домом подвала, гаража, цокольного этажа или погреба. Вес сооружения передаётся на фундаментные ленты.  Под лентой обычно делается бетонная распределительная подушка. Её ширина немного больше, чем у самой ленты. Благодаря такой конструкции нагрузка от сооружения равномерно распределяется на грунт.

По способу изготовления ленточные основания бывают двух типов:

• сборные конструкции монтируются из заводских готовых блоков, устанавливаемых в траншеи или котлован при помощи крана;
• железобетонные монолитные конструкции изготавливаются на строительной площадке. Этот вариант можно сделать без использования строительной техники.

Для жилого дома можно заложить ленточный фундамент из следующих материалов:

• железобетонные ленты изготавливаются из бетона класса не ниже В 15 – В 30, а также из арматуры диаметром 10-12 мм;
• бутобетонные конструкции стоит делать из бетона и крупнофракционного наполнителя (мелких валунов и крупного гравия);
• кирпичные ленточные основания можно построить из полнотелого глиняного кирпича.

Монолитный фундамент

Монолитный фундамент — это надежная и прочная основа для строительства зданий. Он состоит из единого бетонного блока, что делает его устойчивым к нагрузкам и обеспечивает долгий срок службы.

Список материалов:

1. Опалубочные доски
2. Арматура
3. Бетон
4. Компрессор
5. Вибратор
6. Шурупы и гвозди
7. Штукатурный уровень
8. Лопата и кирка
9. Раствор и инструменты для его приготовления
10. Рулетка и метка

Подготовительные работы:

Отметьте и разметьте место строительства фундамента, используя рулетку и метку. Очистите зону от растительности, камней и мусора. Выкопайте траншею под фундамент с учетом глубины промерзания грунта и будущей нагрузки на здание.

Установка опалубки:

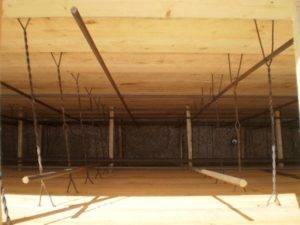

Соберите опалубочные доски вокруг внешнего периметра выемки. Убедитесь, что опалубка установлена строго по уровню и вертикали. Закрепите опалубку, используя шурупы и гвозди, чтобы она не сдвигалась при заливке бетоном.

Укладка арматуры:

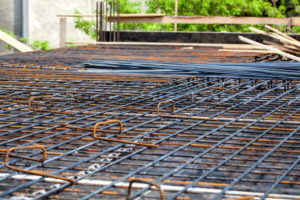

Согласно проектной документации, уложите арматурные стержни внутри опалубки. Свяжите арматуру так, чтобы она образовывала прочную и надежную сетку. Подготовьте бетон согласно указаниям производителя или используйте готовый бетон.

Заливка фундамента:

Наполните траншею бетоном, равномерно распределяя его по всей площади опалубки. В процессе заливки используйте компрессор и вибратор, чтобы удалить возможные воздушные пузыри и обеспечить плотное заполнение всего объема.

Уход за фундаментом:

После заливки бетона позвольте фундаменту высыхать в соответствии с рекомендациями производителя бетона. Через несколько дней после заливки удалите опалубку, но не допускайте сильных нагрузок на фундамент до его полного застывания.

Насколько реально сделать фундамент под стоящий дом самостоятельно?

На первый взгляд идея сделать фундамент под стоящий дом, построенный, хоть и недавно, кажется очень сложной. Но это не так

Самое важное тут, не нанести никакого ущерба дому. В некоторых случаях, чтобы сделать новый фундамент под уже стоящий дом, даже не потребуется выносить из дома вещи

Иногда же приходится разбирать полы и печи.

Например, если дом стоит на столбчатом фундаменте, проблему можно решить с помощью винтовых свай, ввинчивая их по одной и убирая покосившиеся или деформированные столбики (чаще всего «плохо ведут» себя кирпичные столбики, расположенные в сильно вспучиваемых грунтах).

Если же дом стоит на другом типе фундамента, то, скорее всего, строение придётся поднять

Делают это очень осторожно, всего на несколько сантиметров каждую стену, и главное не спеша. Для поднятия дома используют домкрат, с помощью которого очень осторожно поднимают стены

Столбчатое и свайное основание

Сваи фундамента соединяются ростверком

Фундамент на сваях для частного дома – наиболее приемлемый вариант в тех случаях, когда загородный дом расположен на берегу водоема или оврага. Это наилучший вариант при строительстве зданий на нестабильном грунте, отличающимся сыпучестью и подвижностью. Суть технологии строительства заключается в том, что в грунт внедряют сваи, по верхнему краю которых сооружают ростверк.

Особенность – возможность проведения монтажа самостоятельно только в случае использования винтовых свай. Все остальные (металлические, деревянные, железобетонные) требуют использования строительной техники

Решив возводить фундамент своими руками и выбирая между существующими типами конструкций, стоит уделить внимание столбчатому основанию. Подробнее о возведении такого основания смотрите в этом видео:

Это определенное количество столбов, сооруженных в специально подготовленных шурфах (скважинах). Для их создания используют:

• кирпич;
• бетонные блоки;
• камень;
• железобетонные конструкции;
• дерево.

Главное достоинство – минимальные сроки выполнения работ и необходимость приобретения сравнительно недорогих строительных материалов. На столбчатом фундаменте не возводят тяжелые постройки, но для дачного домика такое основание может считаться лучшим вариантом.

Виды фундамента для частного дома

Обязательный и используемый в любом из возводимых зданий элемент строения – фундамент. Среди известных сегодня конструктивных видов основ для частных домов в основном используются те, что наиболее подходят по своим качествам и выполняют определенные условия для возведения каждого конкретного дома.

Основными факторами для выбора типа фундамента будут:

• проект здания, его характеристики;
• тип и качество грунта на участке строительства;
• глубина наибольшего промерзания в холодный период года и глубина поверхностных вод;
• нагрузки, которые могут воздействовать на фундамент и как следствие передаваться на само здание.

Основные требования к закладываемому основанию малоэтажного частного дома:

• надежность строения;
• долговечность фундамента;
• качество основания возводимого дома.

Правила монтажа фундамента для загородного дома

Монтаж фундамента своими руками — трудоемкий, сложный и ответственный процесс

Неправильные установка и расчет, некачественные материалы приведут к образованию плесени, проседанию, затоплению и разрушению дома, перекосу и растрескиванию стен! При монтаже важно соблюдать последовательность действий:

• Перед тем, как сделать фундамент под дом, проводят анализ почв и грунта, подбирают и рассчитывают расходные материалы;
• Площадку под строительство нужно очистить от мусора и разровнять землю. Возводить фундамент можно только на ровной местности! Можно досыпать песок или гравий в ямы либо выровнять лопатой бугры;
• Разметку фундамента делают при помощи колышков и веревки. Более точных результатов можно добиться при использовании лазерных нивелиров;
• По разметке роют котлован нужной глубины. На дно укладывают песчаную подушку с гравием высотой около 30 сантиметров, слои трамбуют;
• Уже на этапе возведения фундамента делают гидроизоляцию и утепление конструкции, проводят коммуникации для частного дома;

• Дальнейшие действия зависят от типа фундамента. При необходимости делают деревянную опалубку и армирование, скважины и другие работы;
• При заливке бетоном помните, что смесь должна высохнуть! Ведь бетонный фундамент набирает основную прочность в первые 20 дней;
• После установки фундамента эксперты рекомендуют проводить завершающие гидроизоляционные и утепляющие работы. Гидроизоляция защитит конструкцию от негативного воздействия влаги, осадков, перепад температур и морозов. Специальные утеплители предотвратят промерзание и растрескивание основы. Кроме того, можно сделать отмостки вокруг дома, которые отведут воду от стен и фундамента.

Чтобы не допустить серьезных проблем и продлить эксплуатационный срок дома, обратитесь к экспертам в деревянном строительстве! Мастера компании “МариСруб” проведут исследование земельного участка и подберут подходящий вид фундамента, рассчитают и выберут нужные стройматериалы, надежно выполнят установку и обустройство от А до Я. Далее рассмотрим подробнее особенности конструкции и возведения каждого типа фундамента.

Расчёт фундамента

Проектирование и расчёт фундаментов следует выполнять в соответствии с требованиями СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты». Перед выполнением расчётов необходимо определить ряд параметров.

Необходимая площадь опирания

Определяется по формуле: S = M / P, где M — масса всего строения, включая фундамент (кг); P — несущая способность грунта (кг/см2).

Необходимая прочность материала на сжатие

Применяется та же формула, но в несколько изменённом виде: П = М / S_ф, где М — масса надфундаментной части строения (кг); S_ф — площадь, которой строение опирается на фундамент (см2).

Запас по прочности целесообразно делать небольшим, так как чем более прочным является материал, тем дороже он стоит.

Прочие исходные данные

При выполнении расчётов определяется глубина заложения фундамента. О том, как это делается, мы уже говорили. Помимо этого выполняют:

• расчёт армирования;
• расчёт на возможную неравномерную просадку грунта и пр.

Методика достаточно сложна, поэтому выполнять такую работу должны профессиональные инженеры-строители.

Ленточное основание

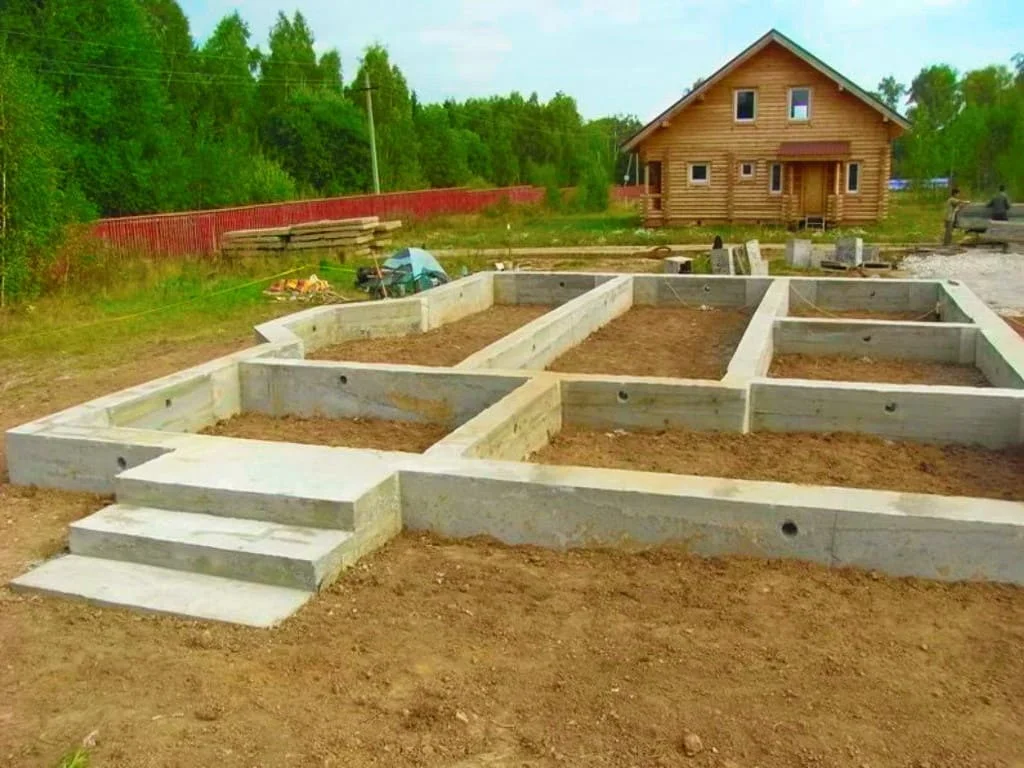

Ленточный фундамент под деревянный дом является разновидностью основ для возведения постройки, отличающейся хорошей устойчивостью, простотой сооружения, надежностью, длительным сроком эксплуатации. Такой фундамент деревянного дома достаточно просто сделать самостоятельно без особых материальных затрат.

Перед началом работ по сооружению ленточного фундамента для частного дома на участке расчищают площадку, избавляясь от мусора и лишней растительности.

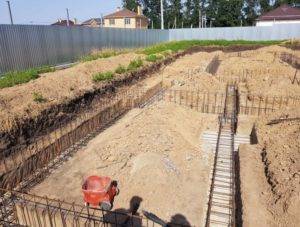

Затем снимают плодородный слой почвы и выполняют разметку, отметив углы будущего дома и натянув шнурку так, чтобы был строго соблюден прямой угол. Устройство ленточного фундамента требует определения глубины его заливки и сборки качественной опалубочной конструкции.

Стенки траншеи должны быть ровными

Обязательная ее составная часть – каркас, связанный из арматурных стержней. Конструкция может быть:

• монолитной;
• сборной.

Если дачный домик мал, то вполне достаточно залить ленту основания по всему периметру будущей постройки, но в тех случаях, когда предстоит заливать ленточный фундамент для дома большой площади, понадобится соорудить дополнительные основания для перегородок, которые будут играть роль несущих стен.

Монолитные конструкции заливают непосредственно на месте строительства.

В отличии от них сборный ленточный фундамент для дачи сооружают, используя отдельные блоки, изготовленные в условиях производственного цеха.

Данный процесс менее трудоемкий, но требует значительных материальных затрат.

Бутовый камень, укладываемый в траншею, заливается бетонной смесью

Это связано с тем, что тяжелые бетонные блоки перемещают с помощью нанятого подъемного крана. В этом отношении для дома на загородном участке проще возвести монолитный фундамент. Существует несколько разновидностей ленты основания, определяемые в зависимости от используемого строительного материала:

1. Бутобетонные, для заливки которых используют крупнофракционный щебень, бутовый камень, битый кирпич или гравий.
2. Железобетонные, созданные на основе арматурного каркаса.
3. Кирпичные. Их сооружают довольно редко. Устройство фундамента такого типа предполагает возведение кирпичной кладки вместо заливки ленты из бетона.

Главный недостаток такой конструкции – длительная усадка. Ждать продолжения строительных работ придется не менее года

Однако готовое основание позволит соорудить в доме подвал (что очень важно для дачных сооружений) и будет отличаться высокой степенью несущей способности. Подробнее о том, какой фундамент лучше выбрать, смотрите в этом ивдео:

Обыграть все нюансы и избежать большей части трудностей, возникающих в процессе выполнения работ, позволит конструкция для фундамента, возведенная на столбах или сваях.

Виды фундаментов, применяемые в строительстве – анализ преимуществ и недостатков

Гидроизоляция

Как мы уже знаем, после монтажа опалубки подушка застилается рубероидом. Это горизонтальная гидроизоляция, которая защитит от влаги подошву фундамента. Этот же материал или аналогичный (толь, полимерная плёнка) следует наклеить при помощи мастики на боковые стороны, причём не только снаружи, но и внутри.

Внутренняя и наружная поверхности фундаментной ленты обязательно покрываются гидроизоляционым материалом

Наружную боковую (вертикальную) гидроизоляцию нужно защищать от механических повреждений, поскольку на неё будут оказывать давление грунт (при промерзании и сезонных подвижках) и грунтовые воды. Кроме того, она может быть повреждена при засыпке траншеи. Такой защитой может выступать утеплитель или стенка из кирпича. Если они по каким-либо причинам не могут быть установлены, нужно хотя бы наклеить гидроизоляцию в несколько слоёв.

Вместо отделки рулонным материалом можно применить оштукатуривание.

Сегодня выпускаются специальные составы на основе силикона, которые делают поверхность бетона несмачиваемой. Они устраняют капиллярный эффект в порах, благодаря которому происходит впитывание воды. Называются они гидрофобизаторами. Водорастворимые разновидности можно добавлять в состав бетона, производя объёмную гидрофобизацию.

Материалы на основе органических растворителей наносят на поверхность, при этом они пропитывают бетон на 1 – 2 см. Правда, нужно учитывать, что гидрофобизированный бетон имеет низкую адгезию, поэтому наклеить на него что-либо будет невозможно.

Этапы строительства ленточного фундамента

Этапы заливки ленточного фундамента для жилых домов имеют строгую последовательность:

1. В подготовленную траншею засыпают песок (20 см), который тщательно утрамбовывают. На утрамбованный песок насыпают слой гравия или щебня (15 см).
2. Затем делается подготовка, для которой достаточно слоя бетона в 10 см. Для этой работы можно взять «тощий бетон» и использовать профилированную мембрану. Готовую подошву обязательно подвергают гидроизоляции.
3. На следующем этапе делается опалубка и проводится армирование по всей площади фундаментной основы. Рассчитав необходимое количество арматуры, ее следует уложить, выполняя как поперечное, так и продольное армирование с помощью стержней арматуры и вязальной проволоки. После этого делаются необходимые технологические отверстия.
4. После уже проделанных работ проводится поэтапная заливка бетонным раствором: под уровнем грунта и над ним, в соответствии с заранее подготовленным планом-схемой.
5. Опалубку после застывания бетона снимают и проводят гидроизоляционные работы.

В раствор бетона, предназначенный для заливки ленточного фундамента, часто добавляются специальные компоненты:

• стеклопластиковая арматура;
• морозостойкие пластификаторы.

Задумываясь о том, как залить ленточный фундамент собственными силами, не прибегая к помощи бригады специалистов, необходимо точно определиться со своими физическими возможностями. Прекрасным решением в такой работе может стать привлечение к процессу родственников и друзей. Возведение ленточного бетонного фундамента своими руками не требует от застройщика наличия опыта, специальной техники и особых знаний. Поэтому итогом такой работы становится качественный результат и существенная экономия денежных средств.

Что такое фундамент

Фундамент — это критически важная часть любого здания или сооружения, служащая поддержкой всей структуры. В буквальном и переносном смыслах, фундамент является основой, на которой строится здание. Он передает нагрузки от здания или сооружения на поверхность земли, обеспечивая стабильность и прочность всей конструкции.

Фундаменты различаются по типу и дизайну, и выбор определенного типа зависит от множества факторов, таких как свойства почвы, нагрузка от здания, климатические условия и даже бюджет проекта. К примеру, плитный фундамент обычно используется для легких конструкций или на участках с слабыми почвами, в то время как свайные фундаменты обычно используются для больших зданий или в условиях сложного грунта.

Фундамент служит нескольким важным функциям. Он предотвращает погружение здания в грунт, распределяет нагрузку от здания на большую площадь, чтобы предотвратить перегрузку грунта, и также обеспечивает устойчивость здания к наклонам и искривлениям.

Важность правильного выбора, проектирования и строительства фундамента не может быть преувеличена. Плохо спроектированный или построенный фундамент может привести к серьезным проблемам, таким как трещины в стенах, неровные полы, заклинивание дверей и окон и в конечном итоге — к разрушению здания

Следовательно, важно, чтобы процесс создания фундамента был выполнен квалифицированными профессионалами.

Фундамент для глубокого заложения

Фундамент для глубокого заложения — это один из важнейших этапов строительства, который требует внимательного планирования и исполнения. Ниже представлены ключевые аспекты этого процесса.

Выбор типа фундамента

Тип фундамента для глубокого заложения зависит от ряда факторов, включая характеристики почвы, вес и размеры будущего строения, а также климатические условия. Среди наиболее распространенных типов — столбчатый, ленточный и свайный фундаменты.

Проектирование фундамента

Проектирование фундамента включает в себя ряд этапов, начиная от исследования почвы и заканчивая разработкой детального чертежа

Важно учесть все возможные нагрузки, которые будут действовать на фундамент, а также выбрать подходящие материалы и конструкцию

Подготовка к строительству

Подготовка места под фундамент — это процесс, который включает в себя удаление растительности, выравнивание поверхности и отметку территории. Также на этом этапе могут проводиться работы по укреплению почвы или ее замене.

Строительство фундамента

Строительство фундамента — это работа, требующая специализированного оборудования и квалифицированных специалистов. От правильности его выполнения зависит долговечность и надежность всего здания.

Проверка и обслуживание

После завершения строительства фундамента его необходимо проверить на прочность и устойчивость. В процессе эксплуатации рекомендуется периодически проводить осмотр на предмет возможных трещин или других признаков повреждений.

Типы фундамента

Первое, с чем нужно определиться – какой лучше сделать фундамент для своего будущего жилья. Выбор типа основы зависит от многих факторов. Это могут быть климат, количество затраченных материалов, габариты сооружения. Описание типов конструкций поможет вам определиться, какой фундамент сделать под ваши условия.

Свайный

Особенность свайного фундамента в том, что для него используются опоры, которые пробуривают и помещают глубоко в землю. Свайный вид можно использовать даже в местностях, где есть болота, а также очень низкие температуры. Но под капитальные сооружения его используют редко, так как он может расшатываться через несколько лет, и из-за этого могут немного сдвигаться стены. Минус свайного основания – в использовании специальных профессиональных аппаратов. Но если вы хотите обойтись без помощи специалистов, то можно приобрести сваи с винтами как у гвоздей.

Ленточный

Эту разновидность основания выбирают часто, но оно не подходит для климата, где всегда одни морозы или много воды. Главное его отличие в замкнутой линии, которая окружает здание и несущие стены. Эту полосу нужно делать одинаковой по высоте и толщине во всех частях сооружения. Плюс такого вида в том, что можно сделать даже нулевой этаж, а минус – в большом количестве затраченных материалов.

Столбчатый

Столбчатый фундамент подходит для местности с неустойчивым грунтом. Его используют для строительства некрупных зданий. Как сделать фундамент для дома, используя этот вариант? Для начала нужно определить места, на которые идет большая нагрузка – это углы и несущие стены. Далее столбы погружаются в землю, глубина их установки зависит от почвы и может достигать трёх метров. Материалы могут использоваться разные: кирпич, древесина.

Плитный

Этот вариант выбирают реже остальных, так как он самый дорогой. Место для строительства предварительно подготавливают, засыпав гравием и песком. После этого устанавливают арматуру и льют строительный материал. Главный плюс плитного основания в том, что оно очень устойчиво и выдерживает даже самые суровые морозы.

Какой выбрать

Как правило, при выборе проекта загородного дома или дома для постоянного проживания производится обязательная оценка участка, его изучение и привязка проекта дома к местности. Обязательным в этом процессе является и изучение применения одного из наиболее подходящих видов фундамента.

Анализ квалифицированными специалистами местных условий позволит в дальнейшем существенно сократить расходы на строительство и эксплуатацию дома.

Вместе с тем простое изучение типа грунта на участке, глубины залегания горизонтов вод сразу дадут ответ относительно выбора типа фундамента для строительства дома.

Типовые ошибки при устройстве фундамента для частного дома

В следующем перечне приведены нюансы, которые не следует упускать из виду в ходе реализации проекта:

• для относительно легких строений (деревянных из пеноблоков) не имеет смысл выбирать дорогостоящий фундамент из свай;
• разумеется, исключением является размещение дома на слабом грунте, около водоема;
• при подготовке надо убрать мягкий чернозем и всю растительность (не менее чем на 15-20 см в глубину вместе с корневой системой);
• если собственного опыта нет, для исключения аварийных ситуаций лучше обратиться в проектную организация для профессиональной подготовки проекта. Подчеркнем необходимость именно такого способа для официальной регистрации жилого строения, исключения проблем при продаже;
• при создании монолитных конструкций нельзя пренебрегать армированием. Силовой каркас устанавливают ближе к поверхностям изделий, на определенном в конструкторской документации расстоянии.

Советы по выбору вида фундамента для частного дома

Что важно учесть при выборе вида фундамента? Учтите тип грунта на участке – это важный фактор при выборе. Например, для мягких грунтов подходит свайно-винтовой тип, а для устойчивых – ленточный или плитный

Оцените вес и высоту будущего дома. Для тяжелых и многоэтажных зданий лучше выбирать монолитный или ленточный вариант.

Влажность, заморозки и другие климатические факторы влияют на выбор. Блокирующий влагу материал, как плитный вид, подойдет для влажных регионов.

Форма и размеры будущего дома влияют на выбор. Компактные дома часто строят на ленточных или свайных основаниях. Учтите прогнозируемый срок службы основания. Например, монолитный вариант считается одним из самых долговечных. Некоторые типы требуют больше времени на строительство. Если важен быстрый процесс, рассмотрите варианты с быстрым монтажом, например, свайно-винтовой.

Технология монтажа монолитного фундамента

Столбчатый фундамент для частного дома

Входит в виды фундамента для одноэтажного дома или двухэтажного из легковесных материалов типа дерева и газоблоков. Основой строения становятся врытые в землю столбы из металлических труб, асбеста, бетона, пластика.

Порой, «пеньки» складывают из кирпича или камня, располагая под углами дома и в местах пересечения его несущих стен. Для небольшой постройки достаточно. Если дом крупный и массивный, столбы расставляют на равном удалении друг от друга по всему периметру и под несущими стенами.

Меж выступами фундамента оставляют от 1-го до 2,5 метров. Минимум рассчитан на тяжеловесные здания в почвах с близкими к поверхности водоносными слоями. Такие слои – плохая опора для жилища.

Трубы легко вкопать до уровня устойчивой почвы, не опустошив карманы, ведь сокращаются земляные работы и объем заливки. Если столбы закупаются, ценник, как правило, тоже меньше или соизмерим с видами ленточного фундамента.

Столбчатое основание сокращает время возведения фундамента. Актуально для быстрых строек. К тому же, торчащие над землей минимум на 25 сантиметров «пеньки» позволяют спрятать под дом все коммуникации и исключают подтопление жилища. Оно получается этакой избушкой на ножках. Только их и намочит.

На столбы дом рекомендуют ставить не только в водонасыщенных грунтах, но и на наклонных участках. Заливка стандартного фундамента здесь влетает в копеечку. С 1-ой стороны бетонное основание поднимается над землей на метры.

Даже при ленточной заливке дорогостояще. Платить стоит лишь при обустройстве цоколя. В этом случае деньги уйдут не просто на опору дома, но и на полезные площади. Столбы подвальное помещение исключают.

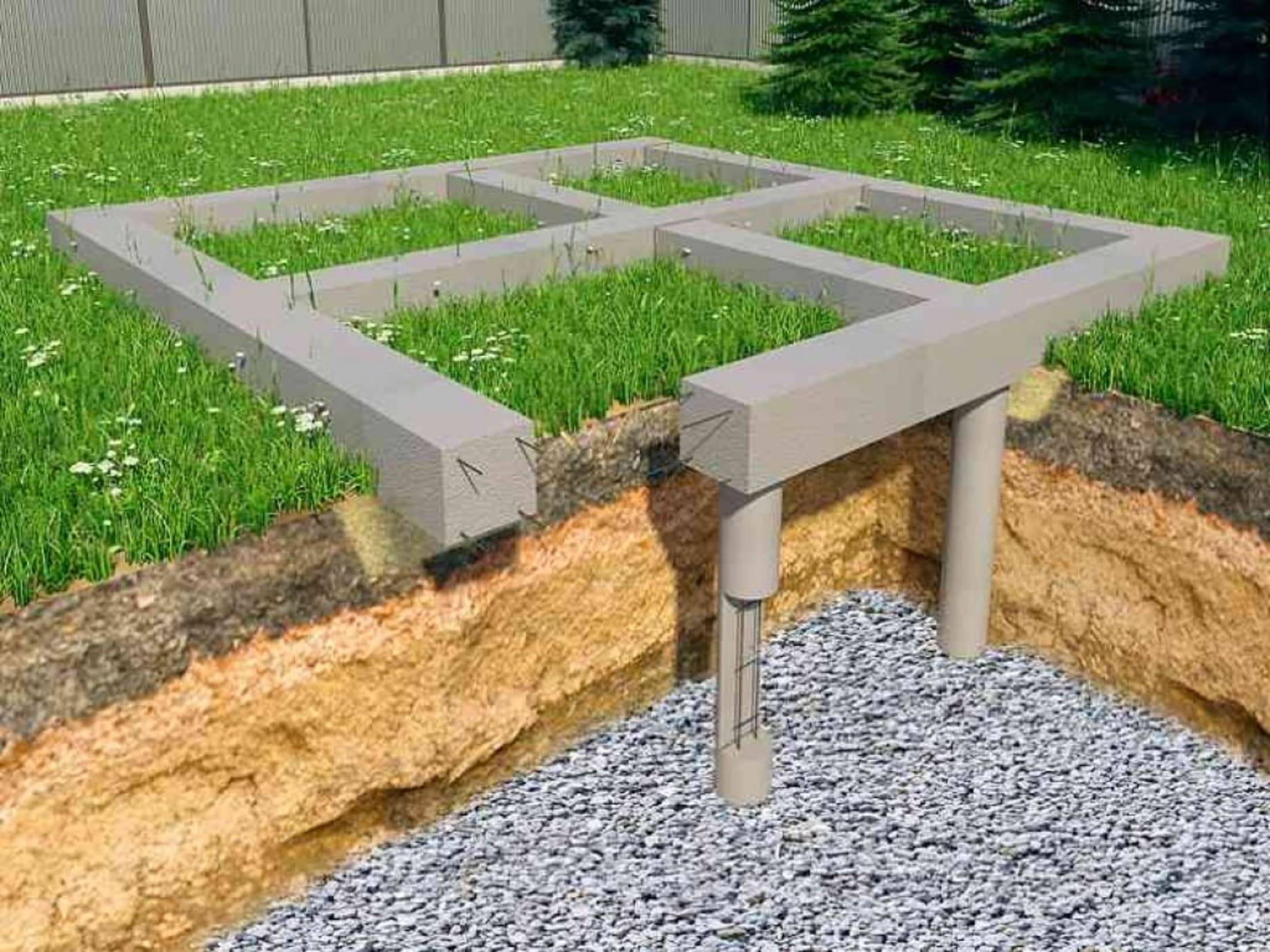

Подвидом столбчатого фундамента является технология с названием «Индивидуальное строительство и экология». Сокращают до ТИСЭ. К низу столбов заливают ростверки. Это расширяющиеся основания из бетона.

Такие удерживают фундамент в пучинистых почвах. Технология надежна, выдерживает даже массивные 3-этажки, но требует бурения под столбы скважин с расширением. Углубляются на 10 сантиметров ниже уровня промерзания грунта.

Это дополнительные расходы. Потратиться придется и на арматуру, обязательно закладываемую в скважины. Заливка их бетоном – предфинальный этап. Предстоит еще установка ростверка. Это лента, укладываемая по периметру столбов.

В общем, получается соединение 2-ух типов основы. Здесь и столбы, и лента, лежащая на них. Такую опору можно записать и в виды фундаментов для двухэтажного дома, и для 3-этажного, и для легкого, и для каменного. ТИСЭ выдержит любые нагрузки и, при этом, по ценнику равен ленточному.
