епление мансарды с ломаной крышей

Что являет собой ломаная крыша?

Двухскатные крыши бывают совершенно разными, но среди них есть такая разновидность, как кровля мансардная ломаная. Подобный вид считается одним из самых сложных при строительстве.

Монтаж верхней стропильной части ломаной кровли

Данный вариант возведения крыши станет прекрасным для переделки чердачного помещения в жилую комнату. Такая форма подразумевает наличие двух склоненных скатов, которые расположены неравномерно по обе стороны дома.Основным преимуществом формы ломанной крыши считается то, что дизайнер может в данном случае воплотить любые идеи. Такая кровля делается во многих вариантах на сегодняшнее время, а это говорит о том, что есть возможность сделать свой дом не таким, как все остальные соседние здания.В основном, такой проект подразумевает необходимость использования деревянных элементов для строительства стропильных ферм. Стропильная конструкция строится из двух ломаных скатов.Стропила можно сделать своими руками и они будут проходить ниже угла перегиба, а расположены будут под более крутым наклоном, чем те элементы, которые находятся выше названой точки.Треугольник конструкции, который находится вверху, собирается из висячих стропил, которые перед этим соединяются затяжками в нижней части. Данные затяжки также выполняют роль потолочных декоративных балок для будущей мансардной комнаты.Так как конструкция подобных ломаных крыш сложная в исполнении, чертежи такой крыши выполнять должен только профессионал в данной сфере.Не стоит рассчитывать сугубо на собственный опыт в строительстве, так как создание грамотного правильного проекта требует точных знаний теории проектирования и положения всех норм в строительстве.

Технология монтажа утеплителя

Чтобы понять, как лучше выполнить монтаж теплоизоляции при обустройстве кровельного пирога, необходимо заранее ознакомиться с пошаговой инструкцией проведения работ. В целом утепление крыши дома сводится к следующим действиям :

подготовка пространства для монтажа утеплителя;
укладка теплоизоляционного слоя;
фиксация материала.

На этапе подготовки проекта стропильной конструкции следует определить шаг, с которым будут установлены стропила. При этом необходимо учитывать, что стропильная система должна быть надежной, то есть, шаг не должен превышать рекомендованные значения. Если вид утеплителя выбран заранее, рекомендуется установить стропила таким образом, чтобы маты или плиты утеплителя входили между ними изнутри впритирку. Это упрощает технологию утепления и минимизирует отходы теплоизоляционного материала.

Над теплоизоляцией, между обрешеткой и стропилами, укладывается гидроизоляция. Материал располагается внахлест, укладка начинается с нижнего края ската. Затем монтируются деревянные контррейки – их толщина создает требуемый вентиляционный зазор кровли. Рейки могут крепиться к стропилам гвоздями, но лучше использовать саморезы. К подготовленной конструкции изнутри между стропил укладывается и крепится утеплитель.

Стропильная нога, изготовленная из металла или дерева, является мостиком холода, так как ее коэффициент теплопроводности значительно хуже, чем у теплоизолятора.

По этой причине, утепляя мансарду, не стоит ограничиваться монтажом теплоизолятора между стропилами – поверх уже уложенных матов и стропил лучше выполнить сплошной теплоизоляционный слой. Для сплошного слоя лучше использовать более тонкий утеплитель. Данный метод повышает качество утепления. К недостаткам можно отнести то, что при этом стропила оказываются скрытыми, и их сложнее в дальнейшем использовать для крепления других конструктивных элементов. Чтобы облегчить ход дальнейших работ следует правильно отметить местонахождение стропил.

Поверх теплоизоляции следует уложить паропроницаемую пленку. Ее использование позволяет отводить лишнюю влагу. Затем подготовленная конструкция крепится обрешеткой. На заключительном этапе работ выполняется внутренняя обшивка потолка. Правильно выполненное утепление крыши позволяет круглый год использовать мансардный этаж в качестве жилого помещения, в котором поддерживается благоприятный микроклимат

Для подробного ответа на вопрос как утеплить мансардную крышу, рекомендуется обратить внимание на тематическое видео с подробными инструкциями

Устройство и конструкция ломаной мансардной крыши

Для сооружения крыши на мансардном этаже чаще всего применяют двускатную ломаную конструкцию.

Она проста в монтаже и дает много дополнительного пространства в комнате.

В такой конструкции верхняя часть скатов более пологая: примерно 25 – 30о, а нижняя — более крутая: около 65 – 80о.

Для сооружения такой конструкции используются более массивные стропила.

В ломаных конструкциях стропила и стойки обрезают под углом так, чтобы места соединения состыковывались.

Места соединения укрепляют фанерными косынками толщиной 2 см.

Ширина ломаной крыши в среднем составляет 6 м.

Если ширина превышает данный размер, устанавливается дополнительная поперечная опора сечением 90 × 140.

Окна мансардного этажа располагают на фронтонной части.

Конструкция позволяет устанавливать балкон.

Трехскатная ломаная крыша состоит из трех скатов с изломами и четвертой глухой стены.

Четырехскатная ломаная крыша имеет со всех сторон изломы.

Такая конструкция достаточно сложна в реализации, но имеет наименьший вес.

Монтаж гидроизоляционного барьера

Рулонный материал (пленку или мембрану) необходимо проложить таким образом, чтобы она обволакивала стропила, прилегала к тыльной стороне обрешетки. Крепить ее можно скобками при помощи строительного степлера, но также допускается применять двусторонний скотч.

Гидроизоляционный слой должен представлять собой цельное полотно без швов. Если приходится стыковать куски пленки или мембраны, требуется выполнить нахлест шириной не менее 15 см и аккуратно проклеить стыки армированным скотчем.

Монтаж гидроизоляционного барьера

Если торцевые стены мансарды (фронтоны) выполнены из бруса или строительных блоков, необходимо выбрать один из двух вариантов монтажа:

гидроизоляционная пленка крепится при помощи двустороннего скотча на ровную поверхность стены, после чего листовой теплоизолятор потребуется закреплять гвоздями с шляпками-зонтиками;
на стены монтируется обрешетка из брусков, ширина которых равна толщине выбранного утеплителя, поверх них крепится гидроизоляционный барьер по тому же принципу, что и поверх стропил.

В случае, когда в качестве теплоизолятора выбран пенополистирол, нет особой необходимости в гидроизоляции – утеплитель не пропустит к деревянным конструкциям влагу из помещения, если позаботиться о герметичности швов при укладке утеплителя.

Как правильно утеплить мансарду изнутри

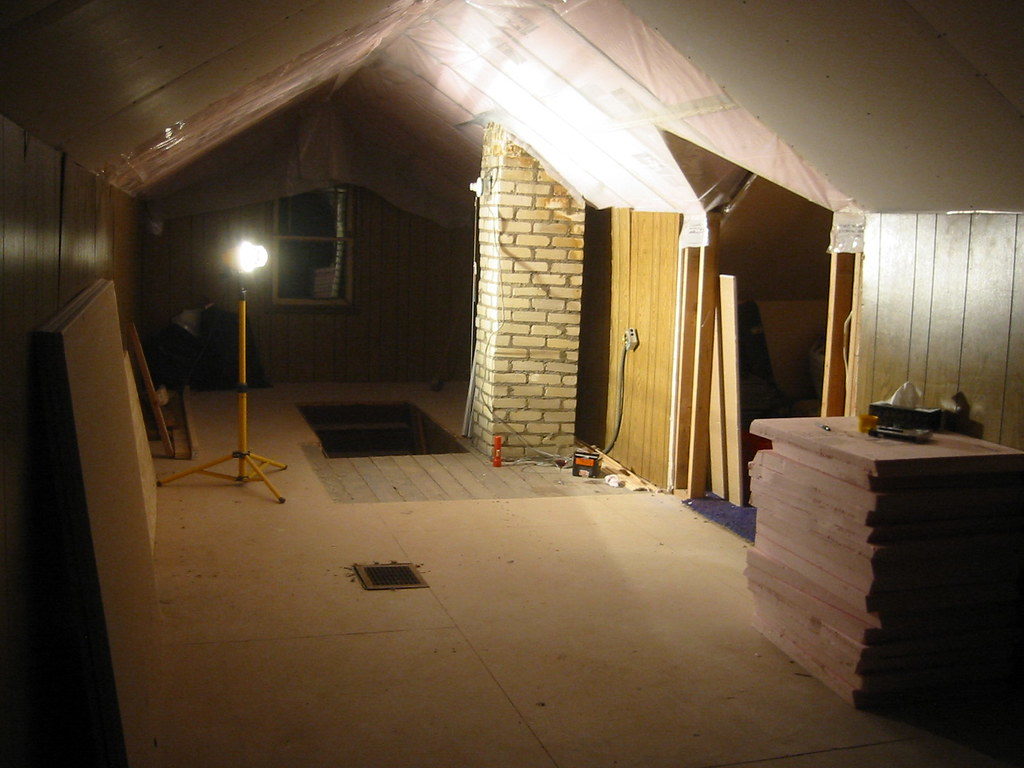

На фото утепленная мансарда:

Если крыша уже покрыта, утепление мансарды изнутри можно осуществлять в любое время года и суток. Недостатком является наличие труднодоступных мест, которые должны быть обработаны.

Гидроизоляция

Кровлю необходимо защищать от влаги: атмосферного влияния, конденсата, пара, испарений. Гидроизоляция должен быть качественной – от этого зависит срок службы всей крыши.

Материал следует укладывать непосредственно под внешний слой кровельного покрытия с оставлением зазора между ними для циркуляции воздуха.

Гидроизоляция должна соответствовать двум требованиям: не давать влаге попасть внутрь здания и долго служить.

Обычная полиэтиленовая пленка не подходит – она способствует появлению конденсата и не долговечна. Лучше использовать перфорированную пленку либо «дышащие» мембраны. Рулоны следует укладывать внахлест и склеивать в единое целое.

Пароизоляция

В жилом помещении имеется влажный теплый пар. Чтобы он не проникал в слой утеплителя, применяют пароизоляционный материал. Он изолирует холодный и теплый воздух друг от друга. Если не использовать пароизоляцию, то конденсат всё намочит и тот потеряет свои утепляющие свойства.

Полотно пароизоляции накладывают на материал со стороны жилого теплого помещения

Важно соединить его в единое целое

Теплоизоляция

При утеплении мансарды изнутри необходима теплоизоляция для удержания тепла в помещении. Она зависит от теплопроводности используемого материала. Чем ниже теплопроводность – тем лучше материал удерживает тепло. Теплопроводность зависит от плотности и наличия пузырьков воздуха.

Теплоизоляция чердака требует использования паропроводящих материалов. Кроме того, материал должен быть упругим и плотным, сохранять форму при разрезании.

Для достижения цели (сохранение тепла) следует выдерживать толщину слоя. Чем больше теплопроводность, тем больший слой необходим.

Утепление фронтонов мансарды изнутри

Фронтоны мансарды могут быть продолжением стены дома, то есть иметь ту же конструкцию, что и стена: выложены из кирпича, бетонных блоков. Такие фронтоны утеплять не нужно.

Фронтоны мансарды могут быть продолжением стены дома. В этом случае утеплять их не нужно.

Но часто фронтоны не являются непосредственным продолжением стены, а устроены из наружного отделочного материала, закрепленного на деталях каркаса. В этом случае их обязательно нужно утеплять.

Если фронтон не является продолжением стены, а устроен из наружного отделочного материала, закрепленного на деталях каркаса, его обязательно нужно утеплять.

Если бруски каркаса достаточно мощные, чтобы между ними разместить утеплитель, то размещайте элементы утепления непосредственно на них. Если же эти бруски не достаточно прочные, набейте на них более мощный каркас. Работу выполняйте по обычной схеме:

Проложите слой гидроизоляции, закрепив ее на брусках существующего каркаса.
Прикрепите к существующему каркасу более мощный каркас, для укладки между его стойками теплоизоляции.
Уложите теплоизоляцию.
Натяните и закрепите на стойках каркаса пароизоляционную пленку.
Закройте всю конструкцию плитами ОСП или другой отделкой.

На ОСП

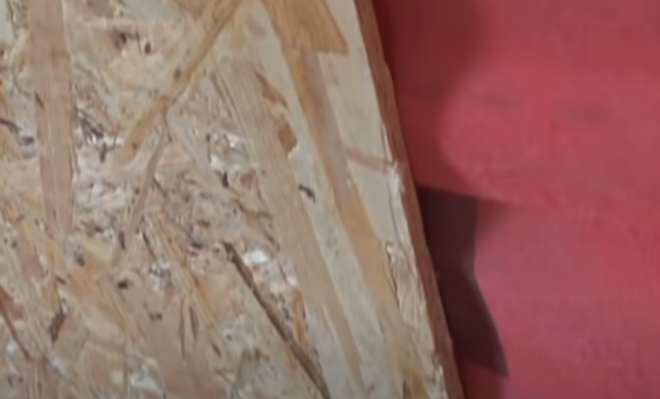

Ориентированно-стружечные плиты (ОСП или OSB) представляют собой многослойные листы, склеенные из древесной стружки. Они хорошо подходят для отделки фронтонов мансарды, поскольку обладают рядом преимуществ:

служат хорошим основанием под обои или покраску;
имеют хороший запас прочности;
обладают небольшим весом;
легко монтируются;
имеют долгий срок службы.

Листы ОСП хорошо подходят для внутренней отделки мансарды.

После обшивки фронтона плитами, сами плиты следует прогрунтовать. После этого их можно красить или обклеивать обоями. Иногда плиты ОСП оставляют без отделки, но это уместно в случае, если все помещение облицовано таким материалом.

Расчёт толщины

Материал с универсальными параметрами – современный утеплитель, позволяет создать в верхней части дома максимально комфортные условия и нужный микроклимат, защищая от теплопотерь. Монтаж утеплителя зависит от его технических характеристик. Расход определяется по его толщине. Есть разные варианты монтажа, поскольку в строительном бизнесе сегодня используется практически всё – от минеральной ваты до пенопласта. Рассчитать нужную толщину утепляющего материала можно по определенной схеме и исходя из основных параметров СНиП. Вычисляя толщину, мастера ориентируются на нормативные требования. Учитываются характеристики как самого теплоизолятора, так и мансардной конструкции.

Правила при расчетах.

При выборе утеплителя для мансардного помещения учитывается эксплуатационная плотность материала. Теплоизолятор подбирается таким образом, чтобы обеспечить общую теплопроводность материалов стен.

Должен быть учтен показатель нагрузки на конструкцию при монтаже утеплителя. Теплоизолирующие материалы различаются по весу – он больше при большей плотности изолятора. Так, если конструкция каменная или выполнена из кирпича, это позволит использовать любой материал для облицовки. Для деревянного каркаса подойдет утеплитель меньшей плотности.
Определение точки росы. Согласно этому параметру при расчете выбора теплоизолятора учитывается качество отделки стен как внутри, так и снаружи. Наличие плотной штукатурки, к примеру, позволяет «сэкономить» на утеплителе. Неправильно подобранный по толщине утеплитель приведет к скоплению конденсата, что негативно скажется на эксплуатационных характеристиках всей конструкции.

Рассчитать толщину теплоизолирующего материала можно по формуле: R = P/K, где

Р – показатель толщины материала;
К – значение коэффициента теплопроводности.

При выборе теплоизолирующих материалов сравнивают параметры их теплопроводности. Так, коэффициент теплопроводности пенополистирола (пользующегося наибольшей популярностью) составляет 0,042 при толщине 124 мм. Обычно применяют более тонкий материал до 100 мм. Минвата (следующая по степени популярности) обладает коэффициентом теплопроводности 0,046, где толщина материала составляет 135 мм. Теплоизолятор используется в виде плит или рулона.

Конструкция утеплительного пирога

Обязательными утеплительными слоями считаются:

Пароизоляция, которая монтируется исключительно изнутри помещения. Она нужна, чтобы предотвратить проникновение в утеплительный слой теплого влажного воздуха. Располагается сплошным ковром.
Утеплитель, который обязан удовлетворять некоторым требованиям, к примеру, быть огнестойким.

В качестве теплоизолятора есть смысл применять экструдированный пенопласт или минеральный плиточный материал. Желательно его укладывать с перекрытием стыков. В процессе утепления пенопластом плиты задуваются монтажной пеной. Минеральный плиточный материал в большинстве случаев монтируется проще, а в будущем не сползает.

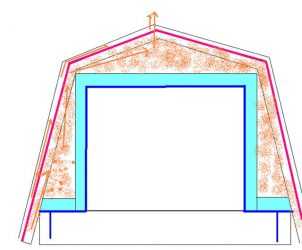

Схема движения воздуха утеплённой мансарды.

Маты или плиты теплоизоляции укладываются своими руками в один или несколько слоев с учетом коэффициента их теплопроводности.

В процессе устройства теплоизоляции своими руками необходимо также учитывать и высоту сечения стропил. Если она окажется меньше, чем требуемая толщина утеплительного слоя, к ногам стропил прикрепляются горизонтально расположенные (перпендикулярно стропилам) деревянные бруски (на шурупах или гвоздях), которые следует предварительно обработать антисептиком. Может образоваться дополнительный теплоизоляционный слой, при этом слои утеплителя будут расположены по-разному: между брусками и между стропилами.

Порядок работы при утеплении

Наличие мансардного этажа предоставляет много преимуществ. В частности, удаётся растянуть окончание строительства. Что надо сделать сразу? Для начала необходимо уложить на стропила слой супердиффузионной мембраны и закрепить ее. На нём выкладывают обрешетку и кровельный материал. Утепляют мансарду изнутри спустя некоторое время.

Но здесь важно обратить внимание на один момент. Гидроизоляционный слой монтируется вместе с кровельным покрытием. Это представляет собой ошибку, которую часто допускают застройщики

Это представляет собой ошибку, которую часто допускают застройщики

Они не используют указанные мембраны. В результате приходится снимать кровлю и укладывать её либо продумать системы, позволяющее исправить указанные дефекты. Проблема в том, что найти экономичное решение, дающее гарантию нормального состояния материалов, в данном случае нет

Это представляет собой ошибку, которую часто допускают застройщики. Они не используют указанные мембраны. В результате приходится снимать кровлю и укладывать её либо продумать системы, позволяющее исправить указанные дефекты. Проблема в том, что найти экономичное решение, дающее гарантию нормального состояния материалов, в данном случае нет.

Наружное утепление

Если все работы делать сразу, порядок действий получится следующим:

Набивают обрешётку поперёк стропил со стороны помещения. Здесь будет уложена теплоизоляция. Иногда вместо обрешётки закрепляют шнур или оцинкованную проволоку.
Со стороны кровли укладывают теплоизоляционный материал, следят, чтобы не было зазоров.
Сверху, на теплоизоляции, раскатывают супердиффузионную мембрану, после чего набивают решётку.
Настилают кровельное покрытие.
Со стороны помещения наклеивают пароизоляцию.

Только после этого проводят отделку с обрешеткой или без неё

Избегаем перепадов температур:

Одной из главных задач при утеплении мансарды с ломаной крышей является предотвращение перепадов температур внутри помещения

Это важно, чтобы обеспечить комфортные условия проживания и предотвратить возникновение конденсата и плесени

Для этого необходимо правильно утеплить все элементы мансарды: крышу, стены, полы

Важно выбрать подходящие материалы, которые обеспечат хорошую теплоизоляцию и защиту от перепадов температур

Одним из эффективных материалов для утепления мансарды с ломаной крышей является минеральная вата. Она обладает хорошей теплоизоляцией, защищает от холода и сохраняет тепло внутри помещения. Минеральная вата также имеет хорошую звукоизоляцию и огнестойкость.

Для утепления крыши можно использовать слой минеральной ваты, который накладывается на подшивку или пароизоляцию

Важно обеспечить герметичность утеплительного слоя, чтобы избежать проникновения влаги и холодного воздуха

Дополнительную защиту от перепадов температур можно обеспечить установкой пароизоляции на внутреннюю сторону крыши. Пароизоляция поможет предотвратить конденсацию влаги и создаст дополнительный барьер для холода.

Важно также утеплить стены мансарды и полы, чтобы предотвратить переохлаждение помещения и образование холодных мостов. Для этого можно использовать такой же материал, как и для утепления крыши — минеральную вату

При утеплении мансарды с ломаной крышей необходимо уделить особое внимание правильной установке утеплителя и герметизации всех соединений. Это поможет избежать проникновения холодного воздуха и обеспечит эффективную теплоизоляцию

Утепление мансарды изнутри, если крыша имеет разные покрытия

Пошаговое руководство

Кровля

Разрабатывая строительство стропильной конструкции, важно установить шаг между стропилами. При этом, цифра не должна быть выше стандартного коэффициента

Стропила устанавливают с учётом того, чтобы утепляющий материал между ними плотно располагался. Таким образом, монтаж производить намного проще, что позволяет сократить отходы теплоизолятора.

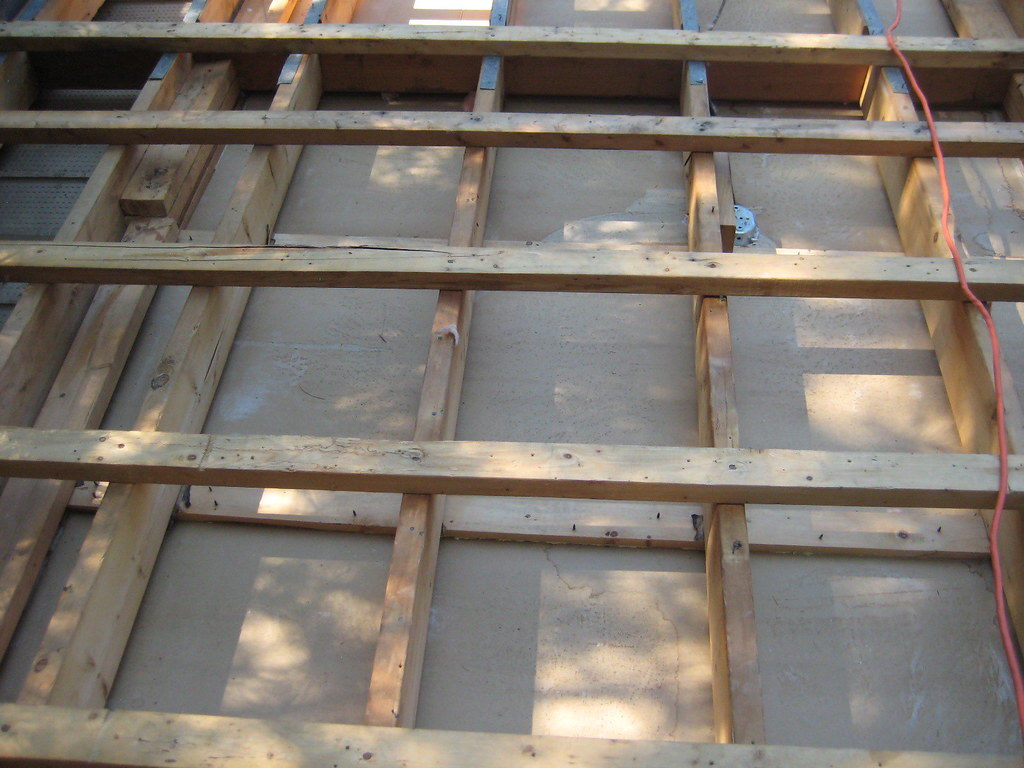

Обрешетка

Вдоль конька обрешетку выполняют сплошную, не обращая внимание на ее тип и установку. В поперечном направлении к стропилам прибивают пару досок, выдерживая между ними расстояние в 2 мм

Если для кровли используется мягкий материал, выполняют сплошную обрешетку по всей площади скатов. В случае, когда толщина утеплителя приравнивается или немного выше показателей ширины стропил, перед обрешеткой нужно сделать контробрешетку. Ее сооружают, прикрепляя дистанционный брусок. Он позволяет сформировать зазор между слоем кровли и гидроизоляционным материалом. Его прибивают с наружного края конструкции к ребру стропилы. Без бруска можно и обойтись, когда толщина утеплительного слоя позволяет сделать вентиляцию без лишних заморочек. По окончанию работы нужно произвести обшивку карниза и фронтонов.
