Дымоход для камина

Ошибки в строительстве

Самыми распространенными ошибками при устройстве основной части каминной конструкции – дымохода, являются:

• отсутствие проекта при возведении дымохода;
• недостаточные знания у строителей, которые берутся за работу, желая поэкспериментировать;
• серьезные ошибки в конструкции каминного дымохода (высота канала, неправильное расположение дымохода, оголовка по отношению к коньку крыши, дымоход не соответствует мощности камина, камин не был учтен в общей вентиляционной системе дома);
• использование материалов низкого качества, не информирование владельца камина о сроке естественного износа материалов, которые были использованы при строительстве дымохода;
• неточное строительство, монтаж или установка дымохода;
• несоблюдение положений правил пожарной безопасности;
• недобросовестность исполнителей.

При устройстве камина непрофессионализм недопустим. Привлекая к работе неспециалиста, возрастает риск отравиться угарным газом или, по крайней мере, получить задымление, неэффективную работу камина, чтобы в итоге переделать дымоход или всю его конструкцию.

Особенности устройства дымохода

Устройство камина предусматривает дымоход, сделанный по индивидуальному конструкционному решению. Вертикальный канал для него должен быть в высоту не менее 5 метров, начиная от колосниковой решетки и завершая отверстием трубы.К важным характеристикам выводящей дым конструкции относятся:

• расположение дымохода;
• материал его изготовления;
• высота и сечение дымохода для камина;
• теплоизоляция, тяга и форма устья канала;
• мощность печи;
• проходы через потолочные перекрытия и кровлю;
• способ монтажа;
• варианты расположения оголовка относительно конька, дымовых и вентиляционных каналов внутри главной шахты;
• эксплуатационные особенности;
• наличие проблемных мест.

Материалы

Анализ разнообразных материалов позволяет сделать правильный выбор, в ту или иную сторону. Рассмотрим четыре популярных вида каналов, у каждого из них, есть собственные преимущества и недостатки. Кроме того, во многом выбор, какой дымоход лучше для вашего камина зависит от нормативных и технологических требований к помещению.

Керамический

Для каминов популярны в последнее время керамические блоки, они представляют уже готовую к установке конструкцию. Однако, за счет внушительного веса, требуется дополнительное усиление. К основным преимуществам можно отнести:

• гладкая поверхность;
• теплоотдача;
• высокий порог температур;
• компактны;
• износостойкие (50 лет).

Кирпичный

Дымоход для камина, котла из кирпича – традиционный. За время существования подобных конструкций, придумано множество различных вариаций систем. Наиболее прагматичным и оптимальным, считается установка именно кирпичной трубы

Но, нужно обращать внимание на раствор, качество кирпича

Стальной

Дымоход для котла, камина из нержавеющей стали лучше использовать, если температура предполагается не более 450 градусов. Они легкие, для них не требуется конструировать отдельный фундамент, и они подходят практически под каждую конфигурацию камина.

Их можно использовать, даже применяя способ «гильзовки», то есть вставлять в кирпичные каналы. По-простому, такие конструкции разделяют на два типа:

• «Лысые».
• Сэндвич трубы.

Особое внимание уделяется утеплителю, если выбран первый вариант. Оптимально приобрести уже готовые сэндвич трубы

Стеклянный

Как сделать самостоятельно дымоход для камина – этот вопрос, явно не будет касаться подобных конструкций. Стекло в этой области стали использовать относительно недавно.

Гладкие стенки не позволяют образовываться в больших количествах сажи и копоти. Однако, особенная технология производства и сборки, требует мастерства, ведь соединить стекло в герметичную структуру достаточно сложно.

Монтаж дымохода

При монтаже дымовыводящего канала, важно придерживаться определенных правил:

1. Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
2. Труба собирается строго снизу вверх.
3. Высота конструкции должна быть от 4 метров.
4. Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
5. Максимальная тяга обеспечивается трубой с круглым сечением.

Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.

Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Виды и конструкции дымохода из нержавейки

В зависимости от количества контуров дымоходные каналы подразделяются на:

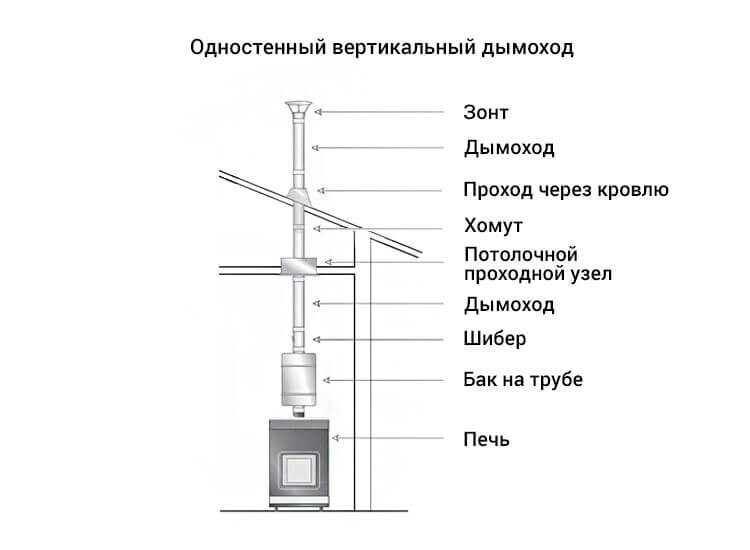

одноконтурные (одностенные).

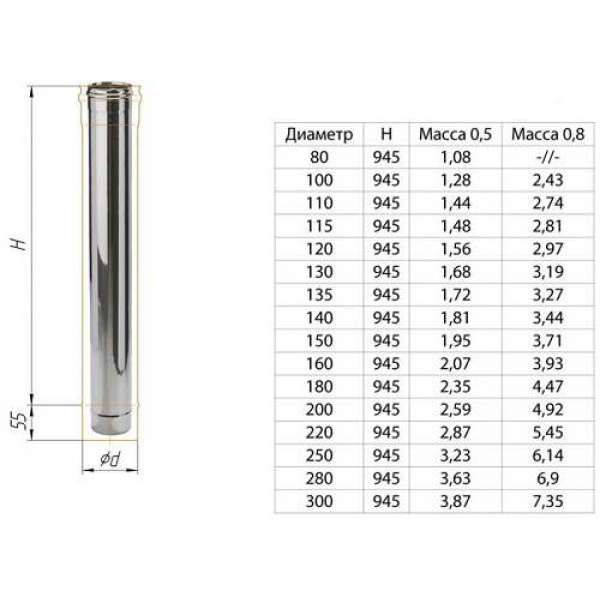

Толщина стали одноконтурной дымовой трубы варьируется в диапазоне от 0,6 до 2 мм, при этом выбор необходимой толщины предопределяется типом теплогенератора (точнее видом топлива, на котором он работает). Самый доступный вариант для самостоятельной сборки, однако применение одностенных дымоходов возможно исключительно при расположении дымоотводящего контура внутри дома.

Дымоходные сэндвич-трубы состоят из пары труб разного сечения, вставленных одна в другую, с теплоизоляционной прослойкой. Функцию утеплителя выполняют негорючие материалы: вермикулит, базальтовая минеральная (каменная) или керамическая вата. Выполненная в заводских условиях теплоизоляция ощутимо облегчает сборку конструкции, т.к. отпадает потребность в возведении дополнительного защитного кожуха, а также равномерно защищает контур от воздействия минусовых температур при выносе печной трубы из помещения.

По типу исполнения дымоходы бывают:

гибкими (гофрированными).

Гофро-трубы идеально подходят для обустройства криволинейных проходов, безупречно подстраиваясь под любой изгиб. Это позволяет использовать гофрированные дымоходы из нержавеющей стали в домах с балочными и наклонными перекрытиями. Внутренняя же поверхность гофро-дымоходов характеризуется минимальным коэффициентом шероховатости, предотвращающим отложение копоти и сажи.

Спиралевидные гибкие стенки существенно упрощают сбор конструкции и удешевляют её стоимость, т.к. позволяют обходиться без специальных поворотных элементов.

жёсткими (модульными).

Жёсткие дымоходные трубы обеспечивают отменную устойчивость дымохода при минимальном использовании дополнительных крепёжных кронштейнов. Многообразие фитинговых деталей (поворотов, тройников и пр.) позволяют задать контуру нужное направление. Сборка же осуществляется по типу конструктора, когда один элемент крепится к другому.

По форме сечения дымоходные трубы из нержавейки выпускаются:

• круглыми,
• овальными,
• прямоугольными и т.д.

В зависимости от типа конструктивного решения дымоходы из нержавейки подразделяются на:

• внутренние, монтируемые внутри дома, и внешние, устанавливаемые с наружной стороны здания. При размещении магистрали в доме, дымовые трубы дополнительно выполняют функцию радиатора.
• прямолинейные и изогнутые.

Кроме того дымоходные трубы различаются габаритными размерами: внутренним и наружным диаметром, толщиной стали, весом.

Камины Часть вторая. Расчеты соотношений портала камина и дымовой трубы по таблицам и диаграммам

Печники старой школы считали соотношение размеров портала камина к дымовой трубе как 1:10 или 1:13. В зависимости от условий эксплуатации камина и от погодных условий. Более точными считаются табличные данные расчета камина.

Таблица 6.1. Соотношение параметров камина (по Ш. К. Афанасьеву)

Трубы для каминов (три вида сечений)

Проходное сечение в кирпичах №тр

Проходное сечение в кирпичах № тр

Как пользоваться таблицей 6.1.

А – ширина топливника камина,

В — высота топливника камина,

колонка 3 – круглые стандартные дымоходные трубы, 4 – высота дымовых труб, 5 – размеры топливника камина, 6 — высота дымовых труб, 7 — размеры топливника, 8 — высота дымовых труб.

Соотношение зеркала портала камина, сечения и высоты дымохода находятся в прямой зависимости. Предположим, необходимо рассчитать дымоход по зеркалу портала камина со сторонами 1020Х770. Ищем по таблице и находим: диаметр 300 мм, высота трубы 9,5 метров.

Диаграмма 1.

Рис. 6.5 (А). Диаграмма расчета портала камина и сечения трубы, где H – высота трубы в метрах, F — площадь портала камина (размеры А и В в см2; f – площадь сечения трубы ( проходное сечение в см2; (f/ F) Х100 – процент площади f от площади F.

Вверху показана конфигурация трубных сечений.

Как пользоваться диаграммой. Рис. 6.5(А). Цифры по горизонтали обозначают (в процентах) площади дымоходной трубы (f) к площади портала камина (F).

Например. Портал камина 77см х63см, следовательно, площадь портала F=4851 см2. Размеры квадратной дымоходной трубы 25см х25см, следовательно площадь сечения трубы f= 625 см2.

(f/ F) Х100= 625/4851х100=12.8%.

По горизонтальной шкале находим прямую до пересечения с кривой диаграммы ( средняя линия квадратного дымохода) и находим высоту дымохода. Высота дымохода равняется 5 метрам.

Рассмотрим еще другие варианты соотношений и габаритов камина. Если сравнивать эти таблицы – все они приблизительно одинаковые. Есть маленькие корректировки по: шероховатости и чистоте поверхности стенок дымохода, углу наклона отвода, высоте трубы, наличие рядом стоящих деревьев и строений.

Для определения параметров и размеров портала и дымоходной трубы камина учитываются различные факторы: температура дымовых газов, скорость отходящих газовоздушных смесей ( 0,25 м/сек), чистота каналов, давление воздуха и т.д. Круглое сечение считается лучшим, чем квадратное сечение, а квадратное лучше, чем прямоугольное сечение. Подача воздуха к топливнику камина является главным критерием в обеспечении надежной работы камина. Чаще всего это достигается сбалансированной приточно-вытяжной вентиляцией в коттедже, где окна и двери выполнены из герметических стеклопакетов. Вентиляция должна быть избыточной с подпором воздуха на 12 -14%. Если в помещении отсутствует приточно-вытяжная вентиляция, то иногда достаточно открыть форточку, или приоткрыть фрамугу окна.

Рис. 6.6. Фасад, разрез и план камина с литерным обозначением для расчета различных вариантов камина по таблице 6.2

Таблица 6.2. Соотношение сечения портала камина и дымовой трубы.

Рис.6.6(А). Соотношение сечения портала камина и дымовой трубы.

Источник статьи: http://artdek.ru/spravochnik/interest/143/

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

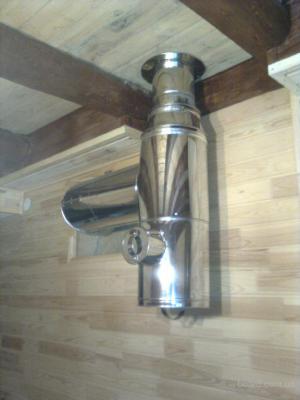

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Высота дымового канала

Высота дымохода напрямую определяет качество одного из основных факторов работоспособности камина – тягу: чем больше высота трубы, тем больше тяга.

Именно поэтому высота каминного дымохода не должна быть меньше 5 метров, иначе могут появиться трудности с розжигом огня в камине, помещение задымляется при горении дров и даже может возникнуть обратная тяга.

Когда дымоход слишком высокий, тяга большая настолько, что топливо сгорает очень быстро и тепловая эффективность камина снижается.

Высоту трубы дымохода лучше рассчитать на этапе проектирования с учетом следующих параметров: размеров топливника, площади поперечного сечения, мощности отопительного устройства, высоты и расположения оголовка дымоходной трубы по отношению к коньку крыши.

Способы размещения

Задуматься о размещении дымохода, нужно заранее, продумать, где именно его можно разместить: на стене, снаружи (наружный) или внутри в частном доме. На улице установка дымохода зачастую выполняется из металлической трубы, но об этом поговорим немного позже. Кстати, вспомните, какие перекрытия установлены в вашем доме, из чего стены, возможно материал горючий, тогда появляются некоторые нюансы, связанные с дополнительной изоляцией, все это деньги, и при правильной работе, а главное качественной, достаточно не маленькие.

Способы размещения дымохода: в шахте, по внешней стороне здания

Рекомендуется размещать дымоход в более теплой стороне участка, дома

Обращайте внимание на характер вывода оголовка, где именно предусмотрели технологический выход. Учитывайте такую схему, что чем ближе к коньку, тем высота самого дымохода может быть меньше.
Кроме того, независимо от типа размещения, вида крепления и дымохода, уделяйте внимание размерам самой трубы, то есть диаметру

Запомните, диаметр выводящего канала котла, печи, камина должен соответствовать дымоходу.

Принцип работы

Монтаж дымохода

Если вы решили установить коаксиальный дымоход для газового котла, то вам необходимо изучить основные требования к установке:

• высота горизонтальной трубы должна быть более одного метра, вертикального дымохода — пяти метров;
• давление, с которым газ подается в трубу, не должно превышать 0,03 кгс / см2, этот параметр указывают производители систем отопления;
• возможность горизонтальной установки только при условии, что котел вырабатывает до 30 кВт, с
• больший калибр требует установки всего одного вертикального дымохода с выходом через крышу;
• при установке конструкции необходимо рассчитывать длину таким образом, чтобы соединительные элементы не пересекались с перегородками, стенами, кровлей.

Монтаж коаксиального дымохода на термопечи

Чаще всего применяется коаксиальный дымоход для газового котла с закрытой камерой сгорания. Для таких установок характерна принудительная организация отвода газов и продуктов сгорания, поскольку в их конструкции не предусмотрено наличие реверсивной тяги. Напольные котлы обычно устанавливают с закрытой камерой, коаксиальный дымоход можно подключать сверху, с боков, реже снизу.

Требования к установке дымохода для таких конструкций повысились, так как горизонтальный отвод продуктов сгорания менее эффективен, чем вертикальный, и при установке дымохода необходимо соблюдать определенный уклон. Для таких котлов оптимально использовать трубы диаметром 60 мм внутри и 100 мм снаружи. Дополнять конструкцию можно специальными отводами, которые располагаются под углами 90 ° и 45 °, но при установке следует учитывать, что такие отводы существенно уменьшат общую длину дымохода.

Прямой угол сокращает длину на один метр, а наклон 45o — на полметра.

Габаритные размеры горизонтального коаксиального дымохода из эмалированной стали

Для аппарата с закрытой камерой сгорания возможно применение коаксиальных труб из эмалированной стали — снаружи и алюминия — внутри

Реже для таких отопительных приборов используют вертикальные дымоходы, их устанавливают, когда важно не испортить фасад здания или обеспечить бережное отношение к окружающей среде, так как дым, выходящий над крышей, быстрее и незаметно рассеивается для людей человек

Монтажу коаксиального дымохода обязательно должны предшествовать подготовительные работы:

• расчет метража и количества необходимых элементов;
• подготовка отверстий в стене, потолке, крыше, по всей длине дымохода;
• необходимо предусмотреть возможность установки на небольшом уклоне, это необходимо для беспрепятственного стекания образующегося конденсата.

Важны и требования к высоте расположения дымохода — она ​​должна быть на 1,5 метра выше уровня камеры сгорания, такое расположение создаст более эффективную тягу и снизит вероятность возникновения пожаров.

Коаксиальные элементы для дымоходов с прокладками

При монтаже коаксиального дымохода желательно использовать резиновые прокладки на стыках, благодаря им конструкция будет более герметичной и не будет риска задымления.

Если учесть все требования по установке коаксиального дымохода и правильно выполнить все этапы, можно обеспечить долгую и эффективную работу систем отопления, будь то напольное, настенное или встроенное.

Выбор дымохода

Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.

Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.

Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный

При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине

Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.

1. Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
2. Обязательно ознакомиться с инструкцией производителя.
3. Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.

Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.

Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.

Монтаж дымоотвода камина

Для хорошей тяги высота дымового канала должна быть не менее 5 метров. Выбирая конкретную схему дымохода и диаметр трубы лучше всего придерживаться проверенных и одобренных практикой примеров.

При монтаже нужно следить, чтобы стекающая вниз влага, не могла попасть в теплоизоляцию. То есть внутренняя часть общей верхней трубы должна входить в нижнюю и наружная часть нижней трубы входить в верхнюю. Для этого достаточно правильно сориентировать первый нижний элемент.

Это будет патрубок топки и первая труба или отвод. Ближайшая к камину труба дымохода имеет шабер (задвижку) для регулировки тяги. Если камин возводится из кирпича, то нужно сразу нацелиться на конкретный размер патрубка топки и диаметр трубы дымохода. При покупке готового камина следует учитывать, что некоторые детали, которые могут понадобиться в конкретной схеме дымохода, могут не входить в поставляемый комплект оборудования.

Стыки монтируемых труб обрабатываются специальным термостойким герметиком и скрепляются соединительными хомутами. Минимальное расстояние от дымохода с изоляцией до горючих поверхностей – 13 см, без изоляции – 30 см.

Стыки труб не должны попадать в плоскость перекрытия.

Высота трубы над кровлей должна удовлетворять следующим требованиям:

• При плоской кровле – не менее 0,5 м.
• При наклонной кровле и расположении трубы до 1,5 м от конька, возвышение должно быть не менее 0,5 м над коньком.
• При расположении от 1,5 м до 3,0 м от конька верх дымохода не должен быть ниже конька кровли.
• При больших расстояниях – линия от конька до верха трубы не должна лежать ниже 10 градусов от горизонта.

Несоблюдение этих требований может привести к потере тяги при определенном направлении ветра. Трубы из нержавеющей стали выступающие над кровлей более 1,5 м (у некоторых производителей 3,0 м) должны быть укреплены растяжками.

Что нужно учесть?

Строительство камина и дымохода к нему осуществляется в старых и новых постройках, если можно обеспечить несколько основных правил:

1. стены и перекрытия возведены из негорючих материалов;
2. дымоход вытягивается в хорошо обогреваемой части конструкции или же обеспечивается хорошая теплоизоляция;
3. если кровля без ощутимого наклона, вывод должен достигать минимум 50–60 см;
4. чтобы тяга была качественной, диаметр патрубка и трубы дымохода должен совпадать.

Часто из-за особенностей постройки дома труба выходит наружу на расстоянии не более 1,5–3 м от конька. В таком случае, согласно требованиям пожарной безопасности, дымоход под камин вытягивают до высоты конька.

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

• по большому счету, каждый дымоход – это часть закольцованной системы;
• после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
• поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

• перерасход топлива;
• заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
• высокая вероятность возникновения пожара от выброса искр;
• малопродуктивная работа отопительного агрегата;
• неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Хороший дымоход должен обеспечить такое состояние в печной системе, при котором твердое топливо будет сгорать без остатка, и при этом не будет допускаться его перерасход. Другими важными аспектами, влияющими на выбор, будет простота монтажа и возможность дальнейшего обслуживания.
