Дровяные камины с водяным контуром

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

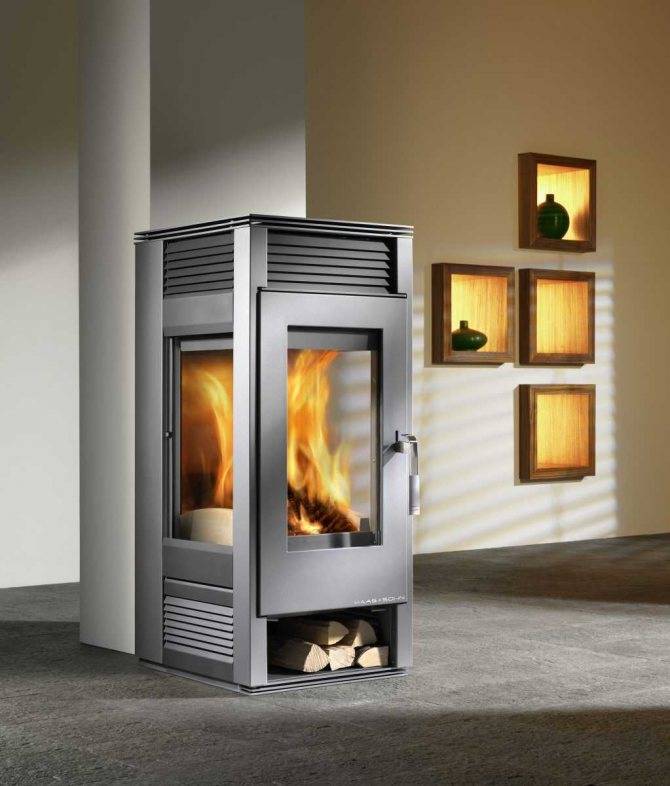

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

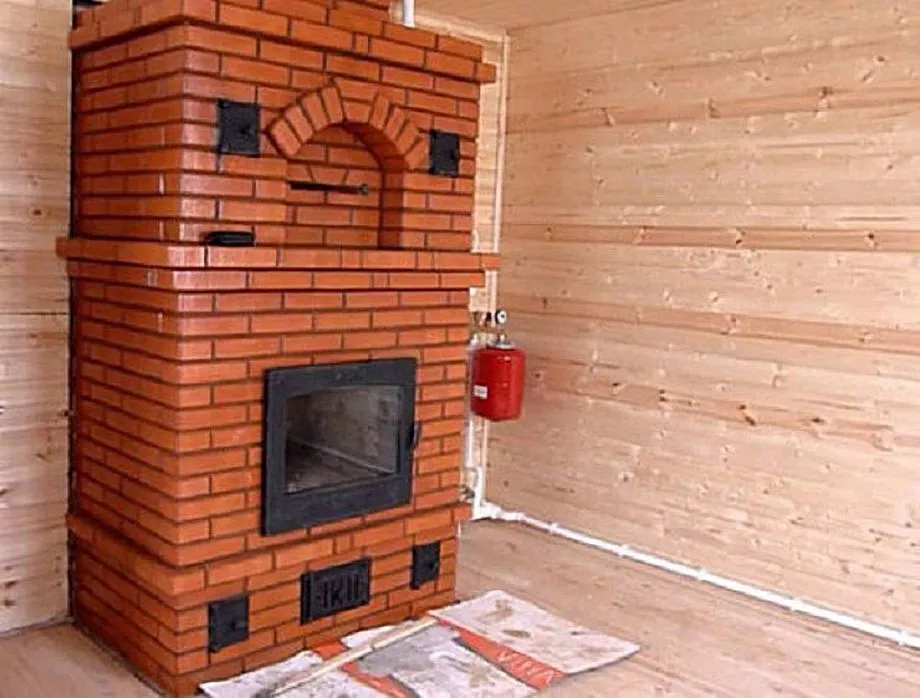

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

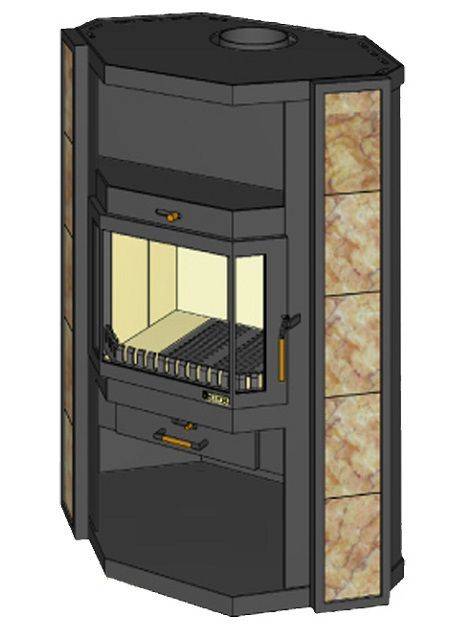

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

• Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
• Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

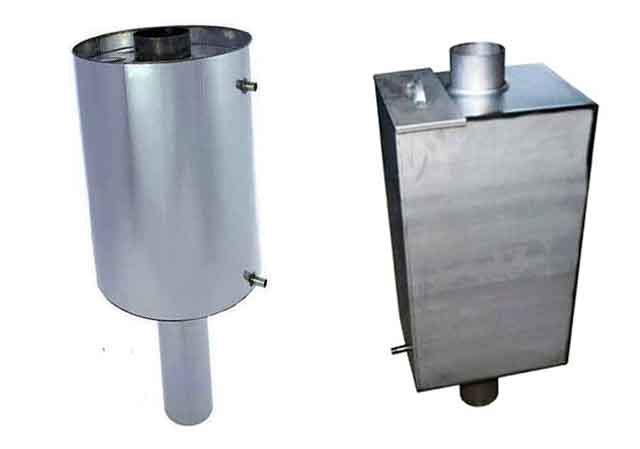

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
• Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Основные отличия водяного камина от обычного

Если посмотреть с технической и технологической точки зрения, то любой камин состоит из двух основных элементов – топки и дымохода. Топочное отделение может быть открытого или закрытого типа, хотя эстеты, чаще всего, отдают предпочтение первому варианту. Обогрев помещения, в котором находится камин, обычно осуществляется за счет теплового излучения, исходящего от горящих дров, но иногда к этому добавляются вертикальные и горизонтальные дымовые каналы, расположенные в стене или конвекционные отверстия.

В открытых каминах после возгорания дров, заложенных в топочное отделение, тепло сразу начинает поступать в помещение, но львиная доля нагретого воздуха сразу уходит через дымоход, поэтому такие устройства больше служат декорации, а не обогреву. В таких случаях в комнате должны быть еще какие-то отопительные приборы в виде любых радиаторов или водяного/электрического теплого пола. Если печь-камин делают именно для обогрева помещения, то они чаще конструируются с закрытым типом топки – именно о них мы сейчас поговорим.

Любые камины с водяным отоплением имеют закрытое или открытое топочное отделение и в отличие от классических каминов, там монтируются теплообменники, которые находятся внутри топочного отделения. Такой теплообменник может быть подключен к отопительному контуру всего дома или его отдельной части – все зависит от объема нагреваемого теплоносителя. Также теплообменник, вмонтированный в топочное отделение, может обслуживать систему горячего водоснабжения в доме – воды из ГВС такого типа будет достаточно для мытья посуд или для ванной (душа).

В качестве твердого топлива обычно используют дрова – в данной ситуации порода древесины обычно не берется в расчет, но в любом случае КПД от сгорания дуба, акации, хвои или лиственницы будет выше, нежели от ольхи, тополя или березы. Еще один приемлемый и даже более эффективный вид топлива, это прессованные из опилок брикеты, у которых большой процент сгорания – золы остается совсем немного.

Водяной контур для камина

Система отопления для камина с теплообменником может монтироваться, как открытая конструкция, то есть, в неё врезается расширительный бак, который устанавливают в наиболее высокой точке помещения (обычно, это чердак). Змеевик, находящийся в топке, подсоединяется к замкнутому трубопроводу с радиаторами или системой теплого пола. В тех случаях, когда контур достаточно большой, в него врезается циркуляционный насос и делается это непосредственно у котла (в данной ситуации возле печи или камина) на обратной трубе (обратке), по которой остывшая вода возвращается в змеевик, расположенный в топке.

Под топочным отделением камина расположен зольник, куда падает зола от сгоревших дров или брикетов. Такое устройство, по сути, выполняет функцию поддувала, оснащенного дверкой распашного типа или выдвижным стальным лотком. Вверху топочного отделения расположен дымосборник, соединенный с дымоотводной трубой (дымоходом). Еще конструкция печи-камина может иметь конвекционные карманы и отверстия, которые выбрасывают подогретый воздух в помещение. Сложность модели в основном зависит от пожеланий заказчика и профессиональных возможностей специалиста (печника).

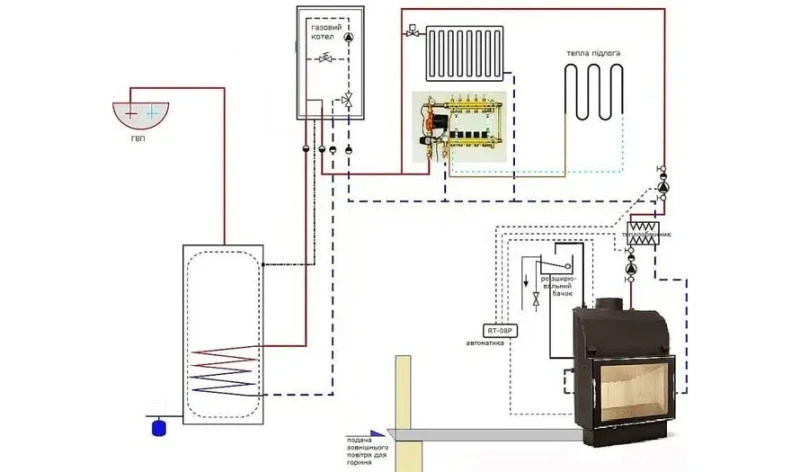

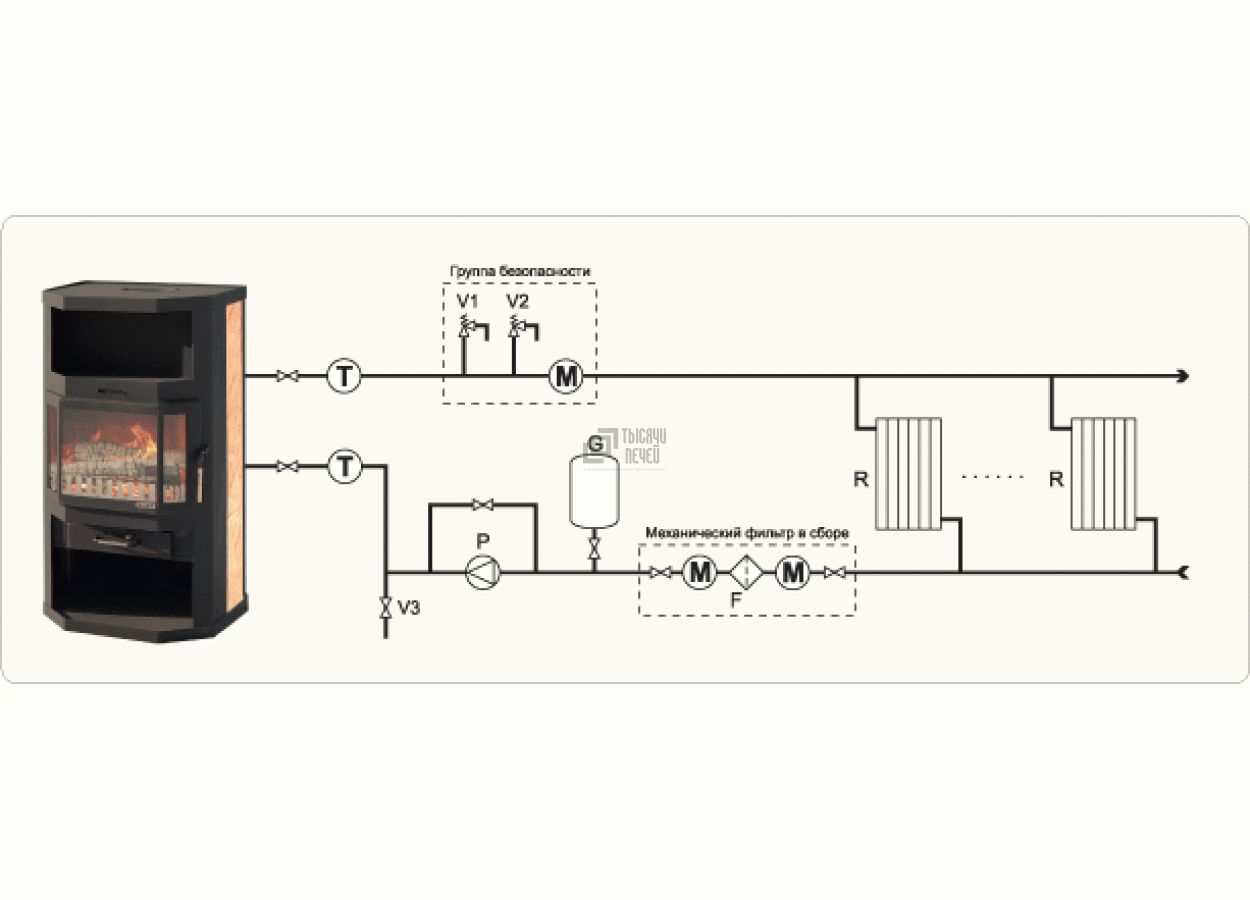

Подключение водяного контура

Камин с водяным отопительным контуром можно подключать, используя принципиальную схему, как на изображении выше:

• Установку камина можно осуществлять на любом этаже дома – это не имеет принципиального значения.
• Расширительный бак или гидроаккумулятор для закрытых систем монтируют в подсобном помещении, или на чердаке.
• Отопительный контур состоит из радиаторов и/или системы водяного теплого пола.

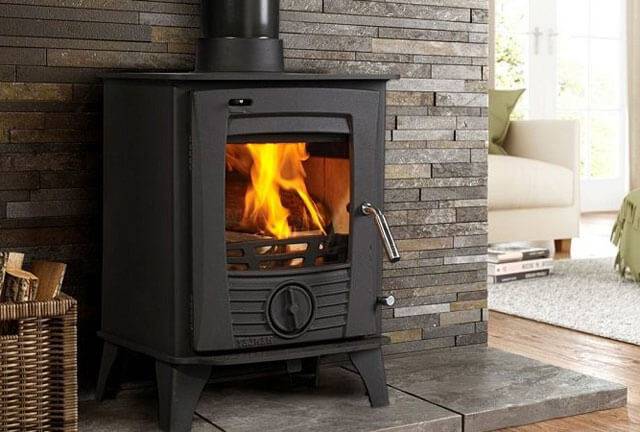

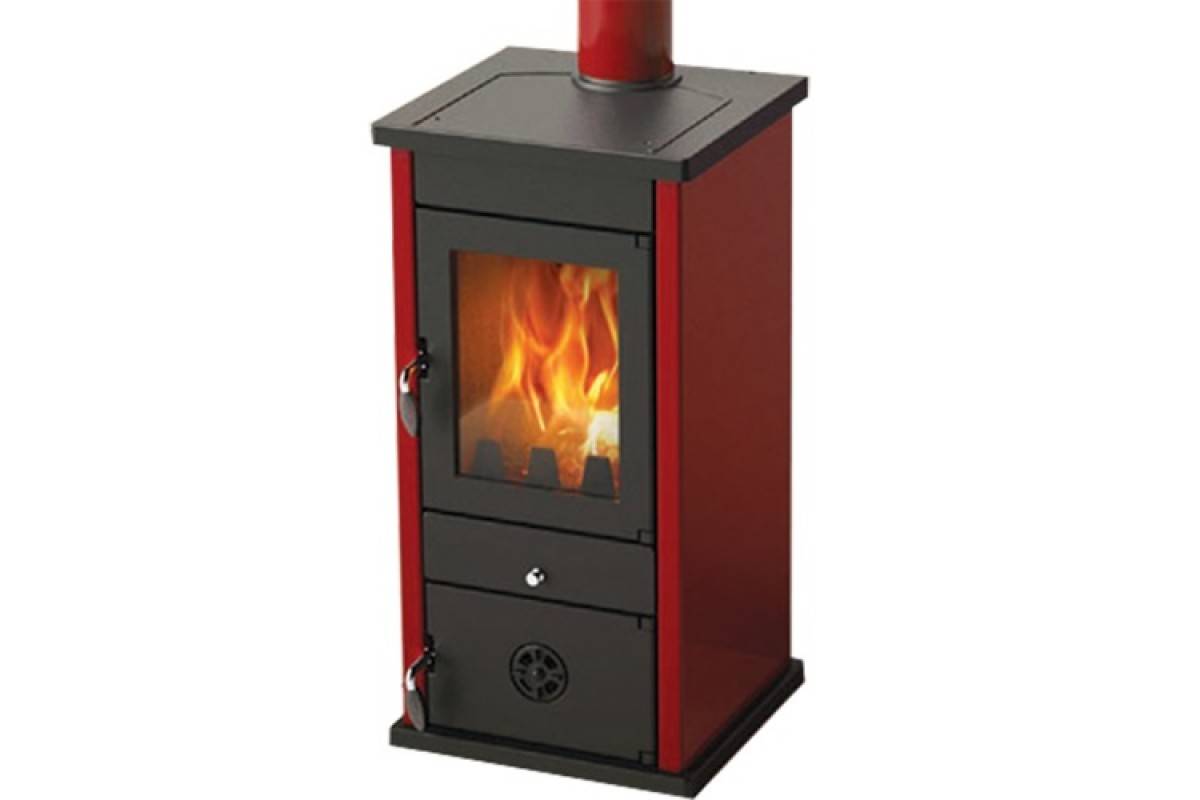

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Конструирование отопления с помощью камина

Перед тем как отопить дом камином, следует тщательно разобраться в принципах работы и особенностях конструкции классического варианта описываемого агрегата.

Итак, что же представляет обычный камин:

1. Основной элемент – топка, над ней расположен дымоход, через который выводятся вредные для человека продукты горения. Площадь его поперечного сечения должна составлять не менее 10% от площади топочной камеры. При этом классическая оцинкованная дымоходная труба должна присоединяться к дымовыводящему каналу камина на расстоянии не менее 5 метров.

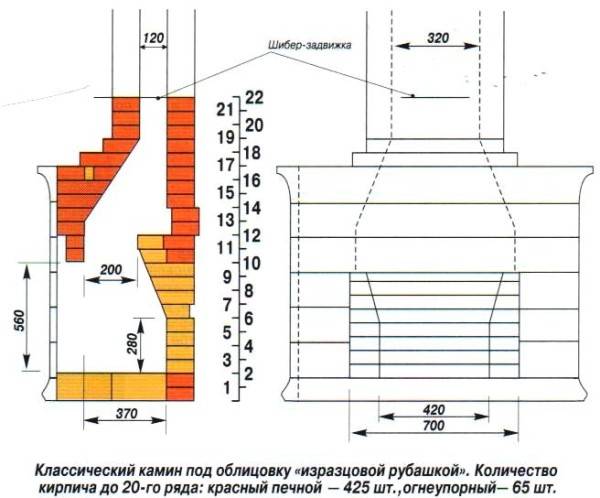

Схема устройства классического камина

Место стыка трубы и самой камеры, где происходит сгорание дров, оборудуется выдвижной или петельной заслонкой

Она поможет сохранить накопившееся тепло и пригодится при прочистке выводящих каналов от осевшего там нагара

При постройке дома важно предусмотреть дополнительный фундамент для установки агрегата, так как средний вес конструкции составляет около полутонны. Если вы ходите организовать отопление камином загородного дома, который уже построен, позаботьтесь об усилении отдельных конструктивных элементов последнего

Отопление смежных помещений производится по двум основным схемам:

• с подогревом циркулирующего воздуха;
• с нагревом жидкого теплоносителя, который затем распределяется по батареям отопления.

Разновидности существующих каминов для отопления дома

Воздушное каминное отопление

В этом случае камин проектируется и строится так, чтобы между стальной или чугунной топкой и внешней поверхностью отопителя оставалось место для циркуляции воздуха. Последний, нагревшись, распределяется по другим помещениям дома посредством специально установленных и соединенных между собой воздушных каналов.

Их можно монтировать как закрытым (в стенах или на чердаке), так и открытым способом. Материалом послужат трубы из оцинкованной стали или алюминия.

Циркуляция воздушных масс может быть организована:

1. Естественным способом. В этом случае движение воздуха обеспечивается за счет разности его температуры и плотности. Преимущество – полная энергонезависимость системы отопления. Недостаток – малая производительность и невозможность организовать, таким образом, прогрев большого по площади строения.
2. Принудительно. В этом случае используются различные вентиляторы и турбины, работающие на электроэнергии. Помните, что воздух все равно будет циркулировать по замкнутой схеме, так как забор уличных воздушных масс в зимнее время нежелателен ввиду их низкой температуры.

Схема работы камина, подогревающего воздух в помещениях

Обычно подобная схема отопления проектируется и конструируется еще во время строительства дома. Иначе сделать воздуховоды и эстетично разместить их по комнатам будет весьма проблематично.

Описанная выше сеть отопления достаточно эффективна. С ее помощью можно нагреть даже просторные загородные виллы. Еще один плюс – отсутствие теплоносителя, который после прекращения подачи тепла мог бы замерзнуть.

Водяное каминное отопление

Топка такого агрегата состоит из двух слоев, между которыми циркулирует жидкий теплоноситель. В дальнейшем вода или антифриз посредством трубопроводов доставляется к радиаторам отопления, где и происходит теплообмен между водой и воздухом в комнате.

Достоинством рассматриваемой системы является то, что она способна обеспечить жильцов коттеджа не только теплом, но и горячей водой для бытовых нужд. Для этого нужно установить в верхней части нагревателя специальную емкость нужного объема или змеевик с принудительной циркуляцией.

Регулирование мощности оборудования также может производиться по-разному:

• вручную – путем увеличения или уменьшения воздушного потока, попадающего в топку (для этого используются специальные заслонки);
• автоматически – здесь в работу вступают термостаты, от которых зависит интенсивность работы насосов, перекачивающих теплоноситель.

Водяное отопление дома камином

При принятии решения о применении камина с водяным контуром в качестве основного источника тепла, нужно помнить о следующих нюансах:

1. Камин быстро прогревает помещения в доме, но и быстро остывает после того, как погаснет огонь. Поэтому его лучше использовать для обогрева коттеджей и дач, не предназначенных для круглогодичного проживания (в этом случае позаботьтесь о заливке в трубы не воды, а незамерзающей жидкости – антифриза).
2. Трубопроводы, по которым протекает теплоноситель, должны быть диаметром не более 10-15 мм, иначе вы столкнетесь с большими теплопотерями.

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

• Возведение корпуса источника тепла, то есть самого камина;
• Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

• Доски для монтажа опалубки;
• Рубероид;
• Щебень;
• Песок;
• Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина. Финальная часть укладки значительно отличается от строительства классического камина

На этом этапе требуется укладка теплообменника

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Критерии выбора

Большинство покупателей при выборе руководствуются стоимостью и собственным вкусом, обращая внимание только на внешний вид изделия. Желательно учитывать также другие факторы:. Желательно учитывать также другие факторы:

Желательно учитывать также другие факторы:

• тепловая мощность;
• долговечность;
• длительность горения одноразовой закладки топлива.

Мощность определяется зависимо от размеров площади дома, минимальной температуры наружного воздуха зимой. Соответствующие характеристики производитель указывает в паспорте изделия. Если их нет или цифры очень уж приблизительные, то можно использовать методику расчета из СНиПа.

Тогда необходимо учитывать:

• климатические условия в месте проживания;
• конструктивные характеристики помещений;
• размер отапливаемой площади;
• количество внешних стен;
• ориентация внешних стен по сторонам света — юг, восток, запад, север;
• тепловое сопротивление внешних стен, зависящее от толщины и теплопроводности материала;
• температура наружного воздуха в самую холодную неделю зимы;
• высота потолков;
• что находится снизу/сверху: отапливаемая или холодная комната, чердак — утепленный или нет;
• степень утепления полов;
• наличие подвала;
• количество/размер окон;
• конструкция окна: дерево или металлопластик, двойное или тройное остекление, аргоновое заполнение;
• наличие/размер дверей на улицу или балкон.

Считать надо каждую комнату отдельно. Затем просуммировать теплопотери — это максимальная мощность теплогенерирующего агрегата, которую надо еще будет увеличить на коэффициент запаса 15—20 %.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак

трубы и поставить в верхней точке открытый расширительный бак.

Достоинства

• Экономичность. Суровая российская зима заставляет решать проблему с отоплением задолго до первых холодов. Ищут эффективный способ отопления загородного дома. Проблема касается в первую очередь владельцев негазифицированных участков. Для них не вариант покупка электрического котла или электронагревательного прибора. Они стоят дорого, да к тому же к дому приходится подводить электричество, что влечет за собой дополнительные затраты. Древесина – дешевый материал. Заботливо укладывая ее в топку, хозяин обогревает жилище. Если модель с варочной поверхностью или грилем, готовят на ней разные блюда или греют воду, чтобы впоследствии использовать ее в технических целях;
• КПД 70%. Качественный обогрев жилища за счет встраивания в систему радиаторов и в систему «теплых» полов;
• Обилие дизайнерских решений. Широкий ассортимент. Удовлетворение потребностей каждого покупателя за счет идеального вписывания в стиль интерьера;
• Нечастое обслуживание. Безопасность для здоровья.

Список достоинств внушительный, но есть и недостаток. Если дом большой, работающий камин с высоким КПД не обогреет все комнаты, а если и обогреет, тепло в них придется поддерживать, подкладывая дрова в топку непрерывно. В силу этого серьезного недостатка отказываются от установки дровяного камина с водяным контуром, а покупают его исключительно для дачи. У некоторых все же не остается выбора. Так поступают владельцы земельных участков, к которым не подвели еще газопровод. Если не предусмотрена мощная электрификация, лучше решения не придумать.

Виды

• Дровяной камин с водным контуром закрытого типа. В комплекте продают аккумулятор и циркуляционный насос. Принцип работы схож с работой печи. Он обогревает большой по площади дом. В нем предусмотрена длинная отопительная система трубок и радиаторов. Циркуляция жидкости затрудняется при монтаже самой простой модели. С подогревом не будет проблем, так как в оснащении предусмотрена автоматическая система. На нее возлагают контроль над скоростью потока жидкости. Регуляция нагрева идет без участия домовладельца;
• Камины с водяным контуром открытого типа, работающие на дровах. Циркуляция воды идет естественно. Дополнительные приспособления отсутствуют. Для эффективной работы выше топки устанавливают накопительный бак;
• Самый высокий КПД – до 86% у двухконтурного камина. Для более эффективного сгорания топлива в моделях реализован принцип горения «сверху вниз». В камеру подогрева попадает воздух из атмосферы. Оттуда он перемещается в раздвижной воздуховод. Из-за того, что воздух предварительно подогревается, чистку от сажи проводят редко и дым из топочной камеры во время растапливания не идет.

7фотографий

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
2. Габариты. Должны вписываться в помещение для установки.
3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Как сделать своими руками?

Сборка такого камина не вызывает проблем даже у непрофессионалов. Единственное, с чем придется помучаться – с мастером сварочного аппарата. Камин имеет такую же форму, что и печь – прямоугольник. Он стоит на ножках. Для выведения продуктов распада закладывают выхлопную трубу.

Топку оснащают двойной «рубашкой». Ее сборка возможна двумя способами. Собирают ее отдельно от конструкции печки, не забыв вставить змеевик. После этого проводят соединение с другими элементами. Еще один способ – сборка конструкции, но без монтажа верхней крыши. Как только она готова, вставляют и закрепляют внутри оболочку «рубашки». Остается собрать змеевик.

У каминов с испарителем, например, с парогенератором другое устройство. Про них нельзя сказать, что они работают на воде. В емкость заливают воду, которую нагревают, превращают в пар и подсвечивают для создания иллюзии пламени. Они менее качественно справляются с нагревом больших по площади помещений, да к тому же расход электроэнергии дикий.

В случае с дровяным камином с водяным контуром при самостоятельной сборке понадобится циркуляционный насос. Его задача – наладка работы камина тогда, когда топка расположена на одном уровне или чуть выше труб. При нагревании вода поднимется вверх, а холодная опустится вниз. Циркуляция нарушается при расположении змеевика выше радиаторов. Если не установить насос, змеевик закипит, и циркуляция воды не произойдет. Так как насос шумит, устанавливают его в подвале или возле дома, чтобы шум, который он создает, не мешал отдыху домочадцев.

7фотографий
