Дом из теплого бетона по финской технологии – как построить своими руками

Конструкция и характеристики плиты УШП

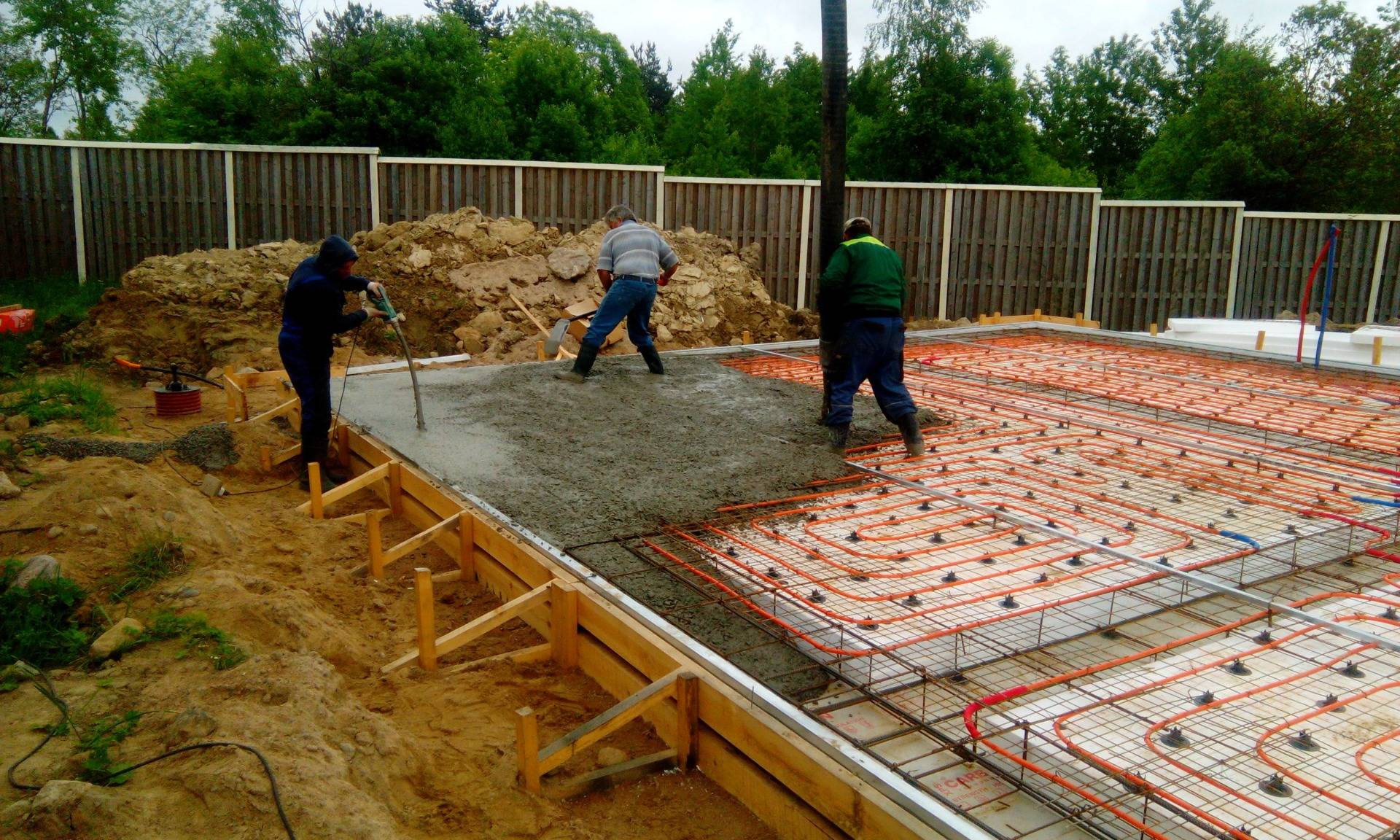

Фундамент, выполненный из плит УШП, можно заливать без специальной техники, при этом он обладает минимальной трудозатратностью, стоит дешевле МЗЛФ и уступает цене лишь винтовым сваям.

изделия или материалы, предназначенные для строительства (7076);
паропроницаемость строительного материала (25898);
теплоизоляционные свойства (17177);
нормированные параметры горючести стройматериала (30244);
пенополистирол (15588).

Проектируя «шведское» основание для дома, конструкторы также обязательно учитывают СП:

воздействия, нагрузки (СП № 20.13330.2011);
основания, фундаменты (СП № 45.13330.2012 и № 22.13330.2011;
ключевые положения для железобетонных конструкций (СП № 63.13330.2012);
несущие или ограждающие конструкции (СП № 70.13330.2012).

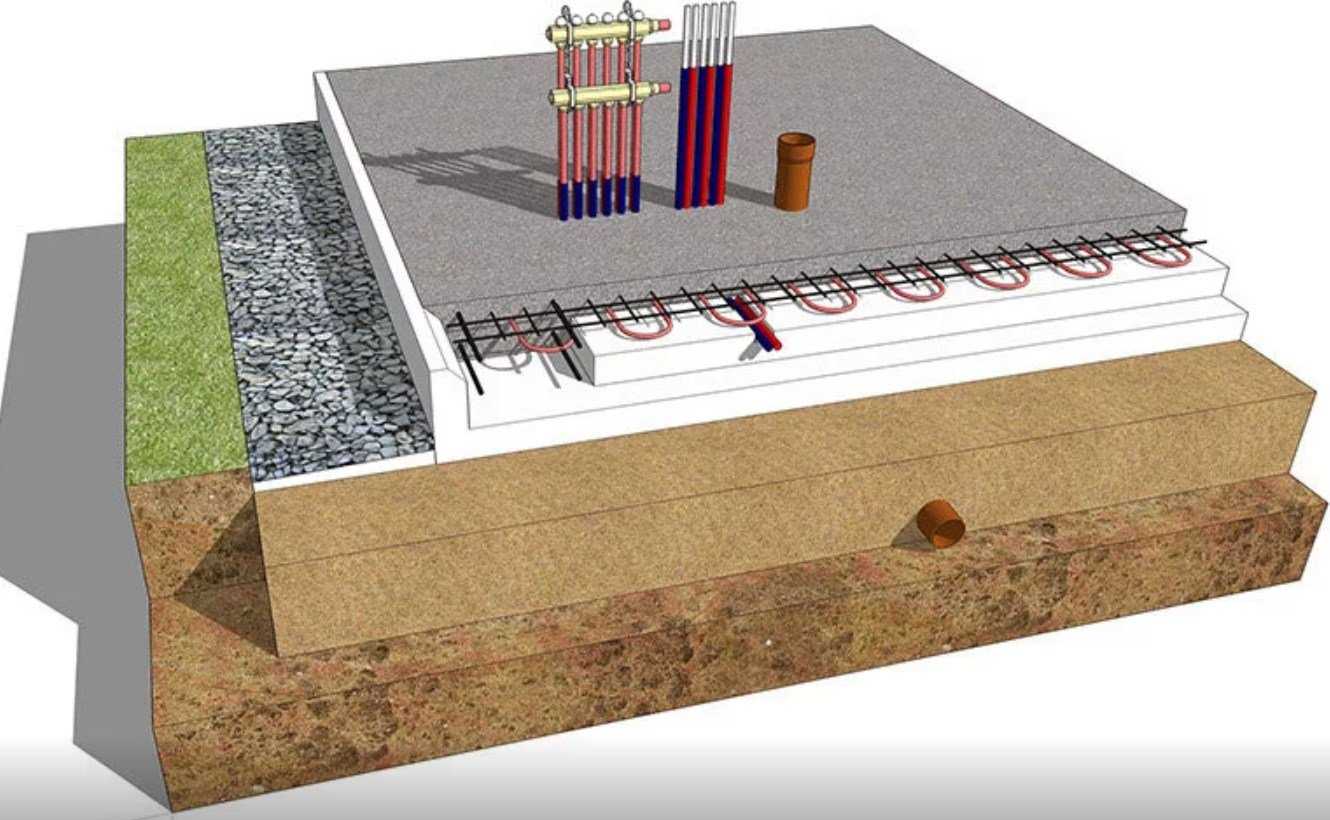

Шведская система включает в себя:

ребристую плиту, толщина которой 10 см — это классический так называемый пол по грунту;
подбирают с учетом максимального сокращения теплопотерь, обеспечения стандартного прочностного запаса, при этом ребра по их периметру гарантируют устойчивость шведской плиты фундамента при вероятных движениях грунта;
контур теплого пола — по нему идет дополнительный обогрев жилищ, который экономит энергоноситель для ключевых контуров обогрева;
армопояс — его составляют 2 связанных прутьев арматуры, предупреждающих растрескивание при влиянии гнущих нагрузок;
инженерные системы — они заглубляются ниже показателя промерзания, их дублируют для обеспечения наибольшего результата;
гидроизоляция — защищает от влаги бетон, призвана иметь пароизолирующие свойствами;
утеплитель — держит тепло внутри сооружения, аккумулирует его, предотвращая промерзание земли под коттеджем;
песчаная подушка — имеет дренирующие свойства (вода не получит возможности подниматься выше слоя дренажа), целиком исключает возникновение поднятия пола;
геотекстиль — подходит исключительно для илистого грунта, предотвращает перемешивание дренажного слоя с частицами грунта.

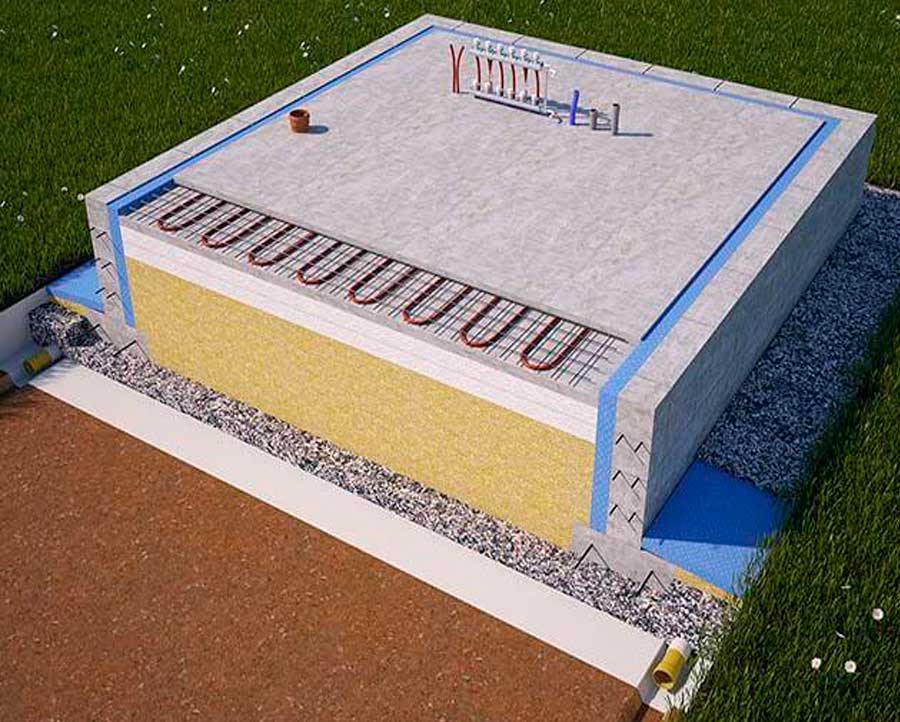

Соответственно, в плиту по умолчанию вложены ребра жесткости, утеплитель, подогревающие плиты элементы. Периметр земли, покрытый этой конструкцией, оказывается надежно защищен от промерзания. Прочность плит бывает достаточной для тяжеловесных стен (кирпичных или блочных кладок в несколько этажей), а также различных кровельных материалов (сланцевой, керамической, цементно-песчаной черепицы).

Кроме расположения под фундаментом или вместо фундамента, а также горизонтально под здания на глубине пролегания ж/б конструкций, теплоизоляционный утеплитель УШП может монтироваться и по периметру вертикально, дублируя форму плитного основания. Трубы коммуникаций укладываются в изоляционном материале, дублируются для каждой инженерной системы

Как правило, выполненные по технологии УШП, они отличаются высокой ремонтопригодностью в процессе эксплуатации, что особенно важно

Кольцевой дренаж сосредоточивает в себе ливневые, паводковые, грунтовые стоки, отводит их в подземное вместилище для вторичного применения либо вместо откачки ассенизаторскими системами. В противоположность минеральным утеплителям, пенополистирол сохраняет свои свойства даже при постоянном контакте с водой, потому применяется в шведских системах без альтернатив для замены.

Сборные финские дома — опыт на экспорт

Когда наши строители ездили учиться в Финляндию, им много рассказывали о том, почему финские домовладельцы такие «продвинутые». Если сказать, что в послевоенное время жилищная проблема в Финляндии была ничуть не менее острой, чем в России, это значит — ничего не сказать. По сравнению с Советским Союзом, обладавшим и сырьевыми, и производственными, и человеческими ресурсами, она была просто патовой. Поэтому в тот период, когда у нас был взят курс на индустриальное домостроение и массовое строительство хрущевок, финским семьям приходилось самим «тащить на собственном горбу» свою стройку.

Власти взяли это дело под свой контроль. Финские архитекторы работали над созданием проектов легко возводимых (силами одной семьи и нескольких привлеченных работников из окрестных деревень) частных домов, которые можно достраивать, технологи отрабатывали приемы работы и писали учебно-методические пособия, лесопромышленники обеспечивали материалом. Энергетическая бедность и ограниченность природных ресурсов заставляла экспериментировать в вопросах теплозащиты и разрабатывать инженерные системы. Так вырастала целая индустрия, обслуживающая частные дома и домовладельцев.

Именно в послевоенное время появилась популярная сегодня технология каркасного домостроения — «платформа», предполагающая, что вначале делаются фундамент и идеально ровный пол, играющий роль монтажного стола, на котором пара человек по книжкам с чертежами собирают каркасные стены. За прошедший период технология эволюционировала настолько, что в специализированном строительном супермаркете житель Финляндии (и не только Финляндии) может полностью купить и укомплектовать свой дом по одному из типовых проектов, включая нарезанные в размер элементы деревянного каркаса, которые сойдутся с точностью до миллиметра.

В России жителей села переселяли в панельные многоэтажки, а частное строительство деградировало. И в период, когда атрибутами нашего дачного поселка все еще были железный рукомойник и «скворечник» во дворе, у финнов уже были системы электроотопления с автоматикой, очистные сооружения и насосные станции. К тому же, еще несколько лет назад российские домовладельцы, перебравшиеся в пригороды из обычных городских районов, совсем ничего не знали о премудростях уличного освещения и комплектовали в общем-то даже выразительные коттеджи в модном стиле «модерн» «казенными» фонарями с унылыми ртутными лампами. А в финских магазинах продавались замечательные по дизайну светильники и точно такие же — на каждом финском доме и в каждом дворе. Грамотное и отнюдь не избыточное освещение — это то, что всегда бросалось в глаза нашим соотечественникам: никакого светового загрязнения среды, а по ночам — звезды (еще один секрет, почему в Финляндии кажется лучше).

Наши соседи живут в тех же самых широтах, что и мы, а потому придают вопросу освещения территорий огромное значение. Однако и природная бережливость, и суровые европейские требования по энергосбережению заставляют их пользоваться энергосберегающими лампами и автоматикой, которая не позволяет жечь свет впустую.

За десятилетия, прошедшие с момента, когда простые финские парни, вооружившись книжками о частном домостроении, начали строить себе коттеджи, а для домохозяек открылись курсы по ландшафтному дизайну и домоводству, «финский дом» стал своего рода визитной карточкой страны и предметом экспорта. Таким же, как народный автомобиль «фольксваген» для Германии. Сборные финские дома сегодня экспортируют даже в Японию и даже в Латинскую Америку, например, одна из таких известных компаний, как Rantasalmi.

Нужно отметить, что финны преуспели и в производстве кровельных материалов — от мягкой кровли (Katepal, Ruflex, Poimukate и др.) до металлочерепицы (RUUKKI); некоторые всемирно известные финские бренды имеют свои заводы на территории России.

Особенности финского дома

В отличие от канадских домов финские конструкции выполняются в виде деревянного сруба. Каркасные дома по финской технологии изготавливаются из сосны или лиственницы. Этот экологически чистый материал используется при изготовлении клееного бруса. Внешняя обшивка также делается из дерева, это либо вагонка либо оцилиндрованный брус.

Другое отличие от остальных каркасных домов – это особенности конструкции, где в каркасе не предполагается разреза стоек. То есть при наличии второго этажа вертикальные балки каркаса устанавливаются до верхней обвязки крыши. Перекрытие между этажами в этом случае врезается на требуемом уровне, а балки соединяются лагами пола второго этажа. Подобная конструкция намного устойчивее и прочнее. Но при сложном архитекторском проекте каркас будет сложно построить, так как балки устанавливаются строго параллельно друг другу.

Третье отличие заключается в строительстве, то есть постановка вопроса, как построить финский дом самостоятельно, не совсем верна.

Дальше он, как конструктор “Лего”, собирается рабочими. И самое главное – время года для сборки дома не играет никакой роли. Финский дом можно собирать и зимой, и летом. Такое преимущество достигается отсутствием «мокрых» работ, то есть усадка в этом случае исключается.

Финские дома очень теплые. Внутрь стены помещается эковата, которая хорошо держит тепло и позволяет изготавливать относительно тонкие стены толщиной до 20 см. Благодаря такой уникальной технологии финские дома относят к самым теплым сооружениям без использования изоляционных пленок. Российские производители нашли отличную замену эковате и с успехом используют минплиты и пенополистирол. Единственным отличием является то, что минплита устанавливается с пароизоляционной пленкой, а пенополистирол прекрасно обходится без нее. Минплиты немного дороже пенополистерола по стоимости, но оба материала не уступают в эффективности эковате.

Достоинства финских каркасных экономичных домов

Качественные технологии финского строительства жилья эконом-класса давно практикуются в большинстве стран мира. Благодаря грамотному соотношению цены, качества и долговечности многие частные дома строятся по этой технологии. Следует отметить, что невысокая цена никак не влияет на качество дома вне зависимости от этажности.

Какие финские дешевые каркасные дома?

финский деревянный дом

• Красота. Строительный материал дома — дерево, известное всем своей природной привлекательностью и энергетикой. Известно, что люди, живущие в деревянных домах, практически не страдают фобиями и депрессиями. К тому же древесина обладает поистине уникальным свойством — на понятном уровне передавать даже самые незначительные дизайнерские решения, детали и архитектурные нюансы.

• Безопасность: финские дома не обращают внимания на температуру, ветер и влажность. Недаром такие дома возводят в Германии, Австрии, Швейцарии и, конечно же, Финляндии.

• Высокая экологичность: при строительстве каркасных домов используются натуральные строительные материалы. Например, пену, стекловолокно или минеральную вату используют для утепления потолков и стен. Сам дом дышит через поры дерева, он приятный, гостеприимный и комфортный для людей с проблемами дыхания. В деревянных каркасных домах не скапливается пыль, а электромагнитное излучение от бытовой техники сводится к нулю.

• Простота: для строительства недорогих каркасных домов требуется простая система. Для строительства не обязательно арендовать интеллектуальное подъемное оборудование, ведь каркасная конструкция имеет небольшие размеры. Составную часть домов производит компания Scandinavian Homes, которая находится в Карелии. Они дешевы и доставляются к заказчику готовыми. Следовательно, примерно через 2-3 месяца после начала работ в новостройках уже можно будет заселить первых жильцов

• Спасать. Как известно, древесина обладает полезным свойством нагреваться. В этом можно убедиться, если посчитать ощутимое сокращение ресурсов, которые обычно используются для отопления помещений.

Любая характеристика производительности зависит от двух составляющих: подготовки строительства и процесса строительства. И главная гарантия такой красоты и долгого срока службы — четко проработанная схема строительства, что и есть у дешевых каркасных домов.

Естественная приточная вентиляция

Лучше всего проводить монтаж до отделки помещений, прямо в ходе строительства. Если клапан будет находиться за радиатором отопления, его нужно временно демонтировать и отметить маркером месторасположение будущей вентиляции.
Делается отверстие под вентиляционный канал.
В образовавшийся канал монтируется вентиляционная труба с утеплителем.
Корпус клапана не должен касаться трубы, поэтому его можно прикрепить с помощью монтажной пены. Корпус, как и трубу можно утеплить, либо надеть шумопоглотитель.
С внешней стороны вентиляционной трубы одевается защитная решетка, с внутренней – специальная крышка.

Если, подбирая проект будущего дома, вы выбрали финские дома каркасники, постройка будет прочной и надежной, при грамотном выборе материалов позволит сэкономить значительную часть бюджета.

Утепление каркасного дома PIR плитами

Основные этапы при строительстве финского дома

Финская технология строительства каркасного дома состоит из нескольких основных этапов. Разберём более подробно каждый из них.

Возведение основания

Работы по подведению к зданию коммуникаций нужно выполнить до заливки фундамента,

Первый и ответственный этап – это возведение фундамента. После того как выбран его тип, произведены все подготовительные и основные работы по закладке основания для дома, нужно выдержать время. Это касается бетонных оснований, и делается для набора прочности конструкции.

Далее можно переходить к возведению каркаса здания. Соблюдая технологию, на фундаментное основания укладывают слой гидроизоляции.

Укладка бруса

Предварительно обработанный антисептиком, брус стыкуется паз в паз на пересечении стен и углах всего здания. Для усиления прочности конструкции брус фиксируется шпильками или саморезами. Затем обвязку нижнего бруса необходимо проверить по уровню – его расположение должно быть строго горизонтальным.

Монтаж пола

Черновой пол, как правило, обустраивается из фанеры или ОСБ листов

Черновой пол, как правило, обустраивается из фанеры или ОСБ листов. Расстояние между брусьями обвязки при этом должно быть кратно размерам листа.

На нижнюю обвязку укладываются лаги, расстояние между которыми должно быть равно ширине утеплителя. А в местах, где предполагается дополнительная нагрузка (например там, где будет камин или печь) стыковка лаг производится более плотно.

В финских домах теплыми являются как стены, так и пол, поэтому нужно произвести утепление последнего. Для этого на первый слой из фанеры или ОСБ листов укладывают выбранный утеплитель (например минеральную вату). После этого утеплитель и лаги покрывают слоем пароизоляции.

Технологии строительства загородных домов

Для обустройства вентиляционного зазора на всю длину лаг укладывают доку, и покрывают её листами ОСБ или толстой фанерой. Этот слой и будет чистовым полом. А выбранное декоративное покрытие настилают уже по окончании строительства при отделочных работах.

Возведение каркаса

Каркас делается из толстого бруса или досок (брус считается более долговечным)

Для возведения дома, согласно технологии, нужно выстроить каркас. Это делается из толстого бруса или досок (брус считается более долговечным). Для большей надежности, стойки крепят с помощью пазов, а также дополнительно скрепляют элементы при помощи металлических саморезов или гвоздей.

Затем готовую стену поднимают и, фиксируя при помощи подпор, устанавливают в паз основания. Так собирают все стены в здании.

Следующим шагом устанавливают потолочные или межэтажные (если ваш дом не одноэтажный) перекрытия. Для этого используются балки, имеющие сечение 245×50 мм. Балки укладывают с максимальным шагом 350 мм. Затем, на балки укладываются листы толстой фанеры или ОСБ – получается потолок для первого этажа, и черновой пол для второго.

Возведение второго этажа и крыши

Возведение второго этажа и крыши — наиболее ответственный этап строительства

Строительство второго этажа каркасного дома выполняется аналогично первому. Из бруса сооружают стропила крыши. Верхнюю часть обшивают обрешеткой. После того, как выставлены стена и крыша – каркас дома можно считать законченным. Теперь его можно утеплять и обшивать, делать разводку коммуникаций в стенах

Крайне важно произвести эти завершающие этапы технологически верно, ведь после отделочных работ внести какие-либо изменения будет довольно проблематично

Работы по утеплению здания

Утепление дома проводят только после того, как собрано все здание

Утепление дома проводят только после того, как собрано все здание. Первым делом весь каркас дома обшивают ветрозащитой, для предотвращения продувания. Для этой цели используются ветрозащитные плиты или специальная плёнка. Плиты в этом смысле являются более подходящим вариантом, поскольку достаточно плотно прилегают к стойкам стен, достаточно гибки и не дают щелей и зазоров. Данный материал, благодаря пористой структуре, показывают высокую стойкость к влаге и перепадам температур.

Затем, поверх плит, крепят пленку, а на нее стойки каркаса обрешетки. На эту обрешетку будет крепиться внешняя отделка стен: вагонка из дерева, сайдинг и другие экологичные материалы. Для утепления стен дома изнутри используется минвата, целлюлоза либо эковата (для укладки данного вида утеплителя нужно специальное оборудование, навыки и определенный опыт).

Обшивка финского дома

Если финский дом возводится по каркасной технологии, а не из готовых панелей, то сразу после монтажа каркаса он усиливается жесткой обшивкой из ОСП-3 или ОСП-4. В этих материалах нет активных формальдегидных смол, и они проходят для использования в строительстве жилья по экологическим стандартам Европейского Союза. Эта обшивка делается с одной стороны, внутренней либо наружной.

В Финляндии больше практикуют обшивку с внутренней стороны и не по всей стене, а только по углам. А для жесткости каркаса укрепляют его укосами. В России – с внешней стороны. В первом случае для монтажа стен надо выбирать солнечные и сухие дни, чтобы утеплитель не набрал воды во время монтажа. Во втором случае в любое удобное время для строителей, так как внутри дома все материалы защищены от осадков, ведь кровля над домом уже есть.

В финском варианте монтажа обшивки внешний слой закрывается гидроизолирующей и ветрозащитной пленкой, листами Изоплата, специальным гипсокартоном или другими мягкими теплоизолирующими материалами. В российском варианте внутренний слой утеплителя стены отделяется пароизоляцией и ГКЛ. Установка изнутри второго слоя ОСП ухудшает процесс газообмена в стене и возникает возможность образования в ней конденсата. Такая конструкция финского пирога с обшивкой позволяет дому «дышать», принимать водяной пар и отдавать его в окружающую среду.

Почти все финские каркасные дома под ключ для внешней отделки используют:

вагонку, уложенную как вертикально, так и горизонтально;
имитацию бруса;
блок-хаус;
планкен.

Отделку крепят к обрешетке дома обычными гвоздями, далее грунтуют поверхность и окрашивают в 2-3 слоя укрывной непрозрачной краской. Для отделки «имитация бруса» используют вертикальную обрешетку, для остальных материалов горизонтальную.

Выбор фундамента под финский дом

Каркасные дома относятся к относительно легким конструкциям, для строительства которых подходят фундаменты средней и малой мощности. Однако, если вы решили возводить жилье более чем в один этаж, то потребуется достаточно надежное основание с хорошим запасом прочности, способное выдержать многоэтажное строение. От того насколько хорошим будет фундамент здания, порой зависит срок эксплуатации всего дома в принципе, его прочность и внешний вид. Но самое главное – это безопасность для проживающих в доме людей.

Одним из типов основания, используемого при строительстве жилья по финской технологии, является буронабивной фундамент. Он представляет собой столбики из асбоцемента в сочетании с мелкозаглубленным ленточным фундаментом или с наполнением бетоном. Наиболее часто в настоящее время используется ленточный или свайный тип фундамента.

Технология изготовления фундамента

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Естественная приточная вентиляция в каркасный дом

Лучше всего проводить монтаж до отделки помещений, прямо в ходе строительства. Если клапан будет находиться за радиатором отопления, его нужно временно демонтировать и отметить маркером месторасположение будущей вентиляции.
Делается отверстие под вентиляционный канал.
В образовавшийся канал монтируется вентиляционная труба с утеплителем.
Корпус клапана не должен касаться трубы, поэтому его можно прикрепить с помощью монтажной пены. Корпус, как и трубу можно утеплить, либо надеть шумопоглотитель.
С внешней стороны вентиляционной трубы одевается защитная решетка, с внутренней – специальная крышка.

Дерево стало использоваться для строительства сразу же, как только человек научился складывать из отдельных веток шалаши и навесы. Позже, дома стали более основательными и высокотехничными, а для их возведения стали использовать обработанные и обрезные доски. Сегодня, большинство построек делаются из камня, кирпича, керамзито или пенобетона, а древесина используется в основном для кровли, полов и декора. Но любовь к натуральным строительным материалам заставляет искать новые методики возведения жилищ, и вот одним из таких вариантов стало каркасное строительство, которое кроме использования экологичных материалов может похвастаться и относительно небольшой стоимостью.

Что это такое?

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС
