Замена картриджа в смесителе на кухне и ванной
Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.
Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):
- Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
- Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.
Смеситель с картриджем в разобранном виде
Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется
В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана. Кухонный смеситель Blanco TALOS-S

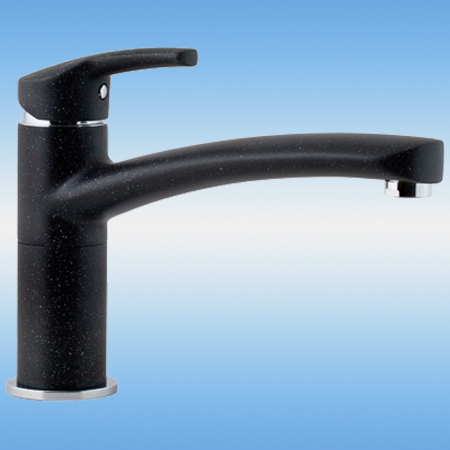

Кухонный смеситель Blanco TALOS-S
Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)
Как снять картридж
После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.
Демонстрация снятия картриджа в разрезе
Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:
- Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
- Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;
- Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.
Установка картриджа в смеситель
Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:
Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;
- Далее, прикручивается фиксирующая гайка и кольцо;
После нужно установить рычаг смесителя и привинтить его;
Отверстие под винт закрывается декоративной плашкой.
Преимущества использования дивертора для смесителя
- Удобство использования. Дивертор оснащен специальным рычагом или кнопкой, которые позволяют легко и быстро переключать водопоток с одного режима на другой. Например, вы можете быстро переключиться с режима потока воды на режим душа или наоборот без необходимости регулирования смесителя.
- Экономия воды. Дивертор позволяет сэкономить воду, поскольку вы можете выбирать только те режимы, которые вам необходимы. Например, если вы хотите помыть руки или посуду, вы можете выбрать режим потока воды, а если вам нужно принять душ, можно переключиться на режим душа. Таким образом, вы избегаете лишних расходов воды.
- Возможность улучшения функциональности смесителя. Дивертор дает возможность использовать различные функции смесителя, такие как душ, режим потока воды или наполнение ванной. Это позволяет адаптировать смеситель под ваши потребности и сделать использование воды более удобным и эффективным.
- Долговечность и надежность. Диверторы для смесителей изготавливаются из прочных и надежных материалов, таких как латунь или нержавеющая сталь, что обеспечивает их долговечность. Они также имеют высокую степень надежности и служат долгое время без поломок или сбоев.
В целом, использование дивертора для смесителя представляет собой удобное и практичное решение, которое приносит множество преимуществ. Он позволяет с легкостью переключать поток воды и использовать различные функции смесителя, а также экономить воду и улучшать его функциональность. Благодаря долговечности и надежности диверторы для смесителей являются отличным выбором для обеспечения комфорта и эффективности в использовании воды.
Практическое применение дивертора для смесителя
Одно из основных применений дивертора для смесителя — это переключение между различными режимами струи воды. Например, с помощью дивертора можно переключиться с обычной струи на душевую струю, что особенно удобно при принятии душа. Дивертор также позволяет контролировать силу и напор воды в различных режимах, что помогает экономить воду и легко настраивать комфортное давление в соответствии с предпочтениями пользователя.
Еще одним практическим применением дивертора для смесителя является переключение между различными источниками воды. Например, дивертор позволяет переключаться с подключенного к системе водоснабжения источника на другой, такой как бак с очищенной водой или фильтр. Это особенно удобно, если вам нужно использовать определенный источник воды для конкретной задачи, такой как умывание глаз или заполнение ведра.
Также стоит упомянуть, что дивертор для смесителя является важной частью системы безопасности. Например, в случае аварийной ситуации, когда система водоснабжения отключается или происходит утечка воды, дивертор позволяет переключиться на запасной источник воды, чтобы продолжить использование смесителя без прерывания
Это особенно важно в местах, где надежное и бесперебойное водоснабжение имеет критическое значение, например, в медицинских учреждениях или отелях.
| Преимущества практического применения дивертора для смесителя: |
|---|
| • Удобство и практичность в использовании, позволяющие легко переключаться между различными режимами струи воды и источниками воды. |
| • Экономия воды и энергии благодаря возможности контролировать силу и напор воды в каждом режиме. |
| • Обеспечение безопасности и надежности водоснабжения при аварийных ситуациях или отключении. |
| • Простая и удобная установка, не требующая больших затрат времени и ресурсов. |
В целом, практическое применение дивертора для смесителя имеет значительные преимущества и может существенно улучшить функциональность и безопасность вашей системы водоснабжения
При выборе дивертора следует обратить внимание на его качество, надежность и совместимость с вашим смесителем, чтобы достичь наилучших результатов и удовлетворить ваши потребности

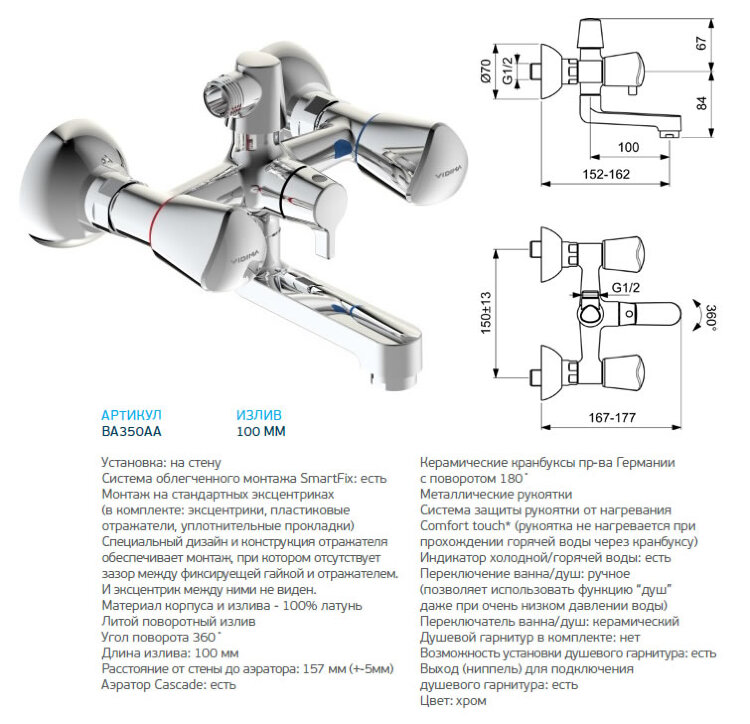

СМЕСИТЕЛЬ ДЛЯ ВАННОЙ
Данный тип смесителя является многофункциональным. С его помощью мы можем наполнить ванну, набрать воду в разнообразные емкости – ведра, тазы, вазы. При помощи переключателя-дивертора — перенаправить поток воды с излива на лейку через душевой шланг для того, чтобы принять душ.
Смесители для ванны подразделяются на два вида:
1. С длинным поворотным изливом, размерами 250-400 мм
2. С коротким, чаще всего неповоротным, изливом, размерами 150-170 мм.
Изливы бывают трех видов:
1. Плоский.
2. Круглый.
3. Изогнутый.
Если плоский и круглый изливы выполнены производителем для разнообразия дизайна, то изогнутый выполняет техническую функцию: при повороте с ванны на раковину он обеспечивает более высокое расстояние между изливом и умывальником для комфортного использования.
Практически каждый из них комплектуется аэратором.

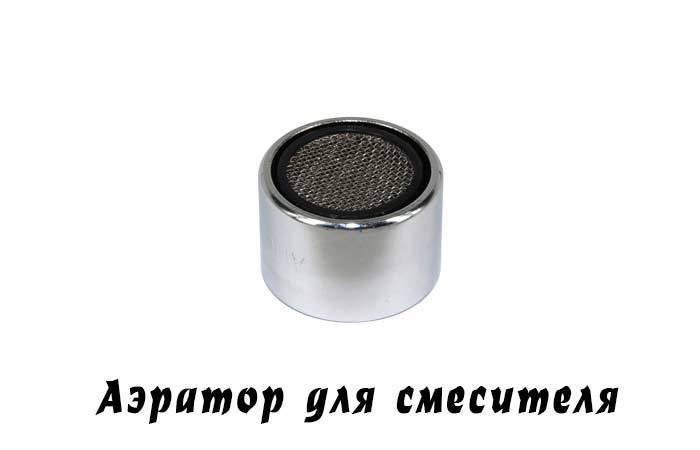

Аэратор – это устройство, предназначенное для насыщения потока воды воздухом, он разбивает воздушные пробки.
Некоторые аэраторы способны изменять угол напора подачи воды. Таким образом, мы с вами получаем мягкий, приятный поток.
Смесители для ванны комплектуются различными типами диверторов – переключателей.

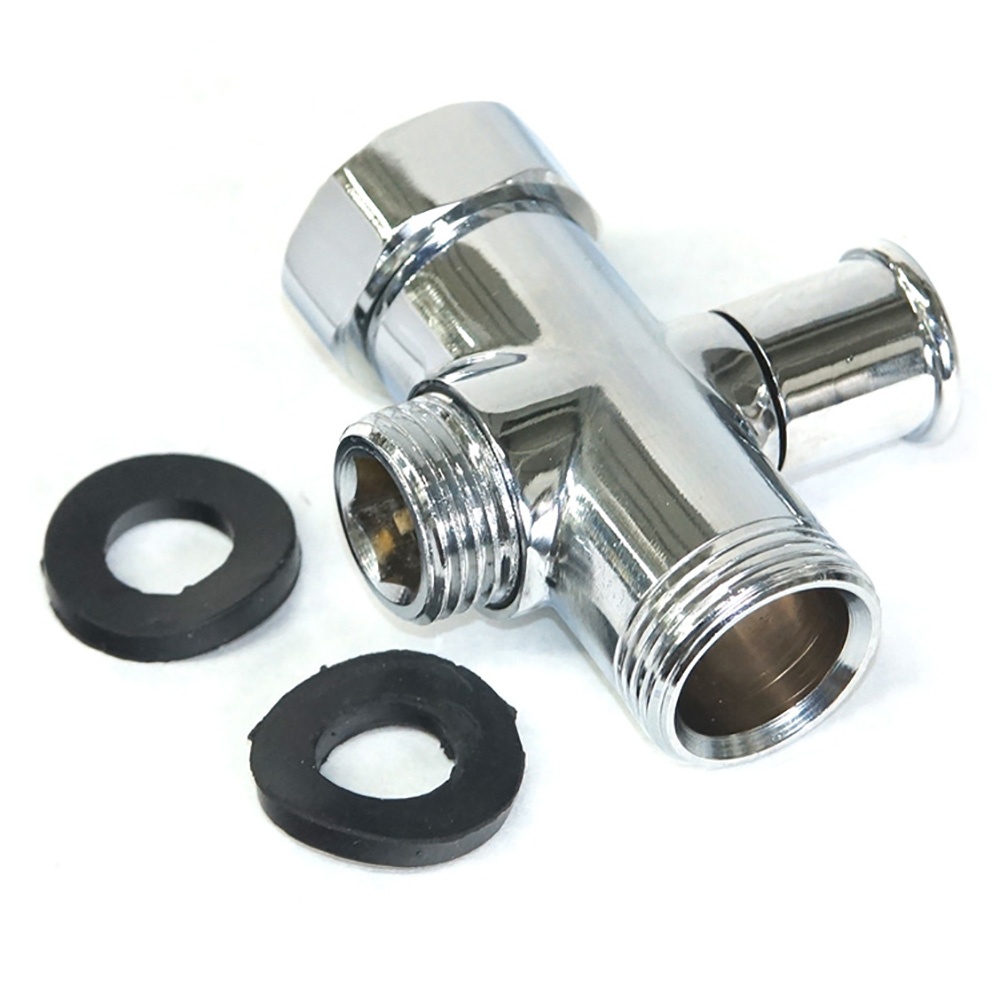

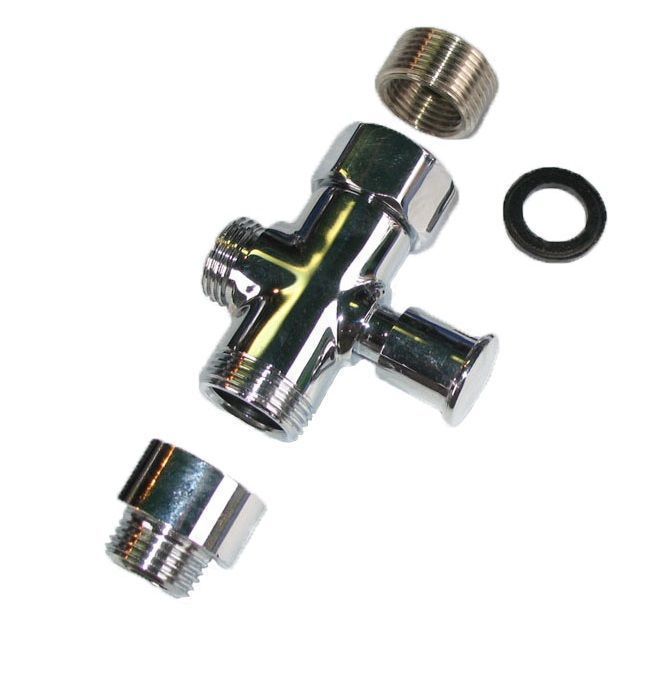

Дивертор – это устройство, переключающее поток воды с излива на лейку через душевой шланг, и в обратном направлении. Дивертор может быть встроен в корпус смесителя либо же крепиться к нему отдельной деталью.
Переключатели – диверторы можно разделить на несколько категорий:
— КНОПОЧНЫЙ
С фиксатором и без фиксатора. Он работает на основе возвратной пружины. Следует отметить, что смесители, укомплектованные таким видом дивертора, служат долго и практически не имеют нареканий. Трудность, возникающая при эксплуатации данного типа без фиксатора, заключается в том, что при низком давлении системы водоснабжения, данный дивертор не способен удерживать подачу воды на лейку через душевой шланг, возвращая его в исходное положение на излив.
— ШАРОВЫЙ
Является самым простым и надежным переключателем. В основе конструкции лежит шар с отверстием, который располагается на уплотнительных кольцах. При помощи рукоятки мы поворачиваем шар и направляем поток воды либо на излив, либо на лейку через душевой шланг. Такой переключатель на сегодняшний день является самым популярным типов дивертора у покупателей.
Данный тип имеет два принципа работы:
1. На основе штока кривошипа, при помощи которого латунная втулка с резиновыми манжетами перекрывает воду, направляя ее в нужную сторону.
2. На основе специальных мини-картриджей и специализированных кран-букс из керамических пластин.
— ИНТУИТИВНЫЙ
Он интегрирован в рукоятку расхода воды либо в поворотный излив смесителя. В основе работы данного типа переключателя лежит трехходовый вентиль.
Принцип работы заключается в следующем: рукоятка расхода воды в среднем положении, режим «все выключено». Мы начинаем поворачивать рукоятку на себя, и включается вода с подачей на излив. Для переключения воды на лейку через душевой шланг необходимо начинать поворачивать рукоятку расхода воды от себя, перейти в режим «все выключено», после чего включится вода с подачей на душевой шланг.
Принцип работы переключателя, интегрированного в поворотный излив, совсем прост. Мы поворачиваем излив на себя – включается вода с подачей на излив. Мы начинаем поворачивать излив от себя – включается вода с подачей на душевую лейку.
Также следует уделить внимание комплектации смесителей для ванной комнаты. Практически в каждый комплект входят:
1
Душевой шланг размером 1,5 метра
1. Душевой шланг размером 1,5 метра.
2. Держатель для лейки.
3. Душевая лейка (однофункциональная или многофункциональная).
4. Отражатели для смесителя, скрывающие узлы соединений и придающие изделию эстетичный вид.
5. Эксцентрики для монтажа – устраняют погрешности при монтаже изделия.
Как сэкономить воду с помощью дивертора для смесителя?
- Остановка потока воды: Когда вы знаете, что вам понадобится некоторое время для выполнения определенного действия, такого как нанесение мыла на руки или намыливание волос, вы можете переключить поток воды на душевую головку с помощью дивертора. Это позволит приостановить подачу воды из крана, тем самым сэкономив значительное количество воды.
- Использование душа для промывки овощей и фруктов: Вместо того, чтобы использовать поток воды из крана, вы можете переключить его на душевую головку и использовать ее для промывки овощей и фруктов. Это поможет сократить расход воды без необходимости открытия крана на полную мощность.
- Высокая эффективность очистки воды: Диверторы для смесителя оснащены специальной системой очистки воды, которая позволяет максимально эффективно использовать воду. Благодаря этому, вы можете быть уверены, что ваша вода будет максимально очищена от вредных примесей и всегда готова к использованию.
- Режим экономии воды: Многие диверторы для смесителя имеют специальный режим экономии воды, который позволяет сократить расход воды до 30%. Это особенно полезно, когда вам нужно выполнить задачи, которые не требуют полного потока воды, например, чистка зубов или бритье.
В итоге, использование дивертора для смесителя не только помогает снизить расход воды, но и делает его более эффективным и удобным в использовании. Это экологически дружественное решение, которое позволяет сохранить водные ресурсы и снизить затраты на ее использование.
Роль дивертора в смесительной системе
Работа дивертора основана на простом принципе: при повороте рукоятки смесителя, которую обычно находятся на одном конце излива смесителя, внутри аппарата происходит переключение потока воды. Дивертор управляет двумя внутренними каналами – один из них подает воду на душевую головку или ванну, а другой направляет воду через излив.
Диверторы представлены двумя основными типами: механическими и электронными. Механический дивертор обычно состоит из шарового крана и рукоятки, которые вращаются для переключения режимов подачи воды. Электронный дивертор имеет более сложную конструкцию и работает с помощью механических и электрических компонентов.
Практическое применение дивертора в смесительной системе очень широко. Нажатием кнопки или поворотом ручки, пользователь может мгновенно переключить воду из душевой головки на излив, ванну или другие устройства, на которые подается вода. Это позволяет обеспечить максимальную гибкость и удобство использования смесителя, а также сэкономить воду и энергию.
Важно отметить, что диверторы для смесителей могут иметь разные функции и дополнительные возможности. Некоторые модели оборудованы дополнительными ручками или кнопками для управления дополнительными функциями, такими как настройка температуры воды или регулировка напора
Как разобрать аэратор для воды
Аэратор является сборной конструкцией. Состоит из пластикового, металлического корпуса с вставленными внутри сетками.
В любом сантехническом магазине есть специальный пластиковые ключи для откручивания аэратора. Если дома такого инструмента нет, то с задачей справится разводной ключ.
- С помощью рожкового или разводного ключа нужно захватить аэратор и вращать по направлению хода часовой стрелки, если смотреть на кран сверху. Чтобы не повредить корпус – проложить тонкий материал, кожу между инструментом и аэратором.
- Несколько сеток, сложенных друг на друга в определенной последовательности – конструкция аэратора. Чтобы извлечь содержимое корпуса – нажать пальцем на сетку, из которой вытекает вода. Появится небольшой цилиндр.
- Для извлечения сеток – плоскую отвертку просунуть в боковое отверстие цилиндра. Так выйдет двойная сетка. Кончиком ножа поддеть сетку и отделить от фильтра грубой очистки.
- Извлечь тонкие сферические сетки из корпуса.
Можно приступать к чистке комплектующих. После мытья собрать все в обратной последовательности. В результате вода, вытекающая из крана, будет насыщена кислородом.
Практическое применение
Самое распространенное место применения девиатора в смесителе – это, конечно, ванная комната. Сегодня нет на земле человека, который бы не был знаком с переключателем воды на душ или кран. В основной своей массе они установлены стационарно в готовых смесителях, предназначенных для ванных комнат.
Кухонные сегодня так же не обходится без девиатора. Его устанавливают, чтобы иметь возможность одновременно пользоваться водопроводной и фильтрованной водой, не устанавливая дополнительных приспособлений.
В странах Востока девиатор ставится таким образом, чтобы при необходимости вода подавалась не только на кран или душ, но и на специальное устройство в унитазе, предназначенное для личной гигиены.
Виды и назначение
Существуют следующие виды устройства:
- первый вид такого дивертора находится в смесителе каждого душа, он переключает воду в лейку душа или в кран;
- следующий находится прямо в кухне, ведь у большинства стиральная машинка стоит именно там или же есть посудомоечная машина; благодаря дивертору вода перекрывается к устройству, когда оно отключено;
- дивертор применяется тогда, когда есть фильтр; благодаря этому устройству можно получать отдельно проточную и профильтрованную воду.
Однако прежде чем выбирать дивертор, стоит познакомиться с видами смесителя, среди которых следует отметить следующие:
- двухвентильный смеситель – это один из фаворитов на современном рынке; название походит от внешнего вида – кран и ручки в виде вентилей, которые помогаю регулировать напор воды;
- кран-букса тоже довольно популярный и элегантный, однако если он вдруг сломается, то придется менять абсолютно всю систему;
- однорычажные также являются популярными видами кранов, хотя проблема заключается в том же, что и с предыдущим смесителем;
- сенсорные краны – это бум на рынке сантехники, сейчас магазины предлагают огромный выбор моделей такого типа, и в использовании они довольно просты – следует просто поднести руки и вода начинает течь;
- настенный смеситель необычен своим способом крепления;
- термостатический вид крана отлично подходит тем, у кого периодически происходят сбои в температуре, поскольку он сохраняет ту температуру, которая была изначально;
- каскадный – это последний хит; он может быть как вентильным, так и однорычажным, а отличается такой кран только внешним видом и современным взглядом на решение интерьерных проблем.
Следует рассмотреть виды и назначение каждого дивертора в отдельности.
- Кнопочный тип дивертора известный многим, он хорошо подойдет для кранов, где напор воды не сильно большой, и станет отличным решением для интерьера. Чтобы изменить поток воды, следует просто потянуть рычаг наверх и отпустите его. По-другому же его можно назвать вытяжным дивертором.
- Простым в использовании является флажковый, рычажный или по-другому поворотный дивертор. Он отлично подойдет для ванной комнаты, чтобы переключать воду на излив душа – просто необходимо повернуть рычаг в нужную сторону.
- Один из так называемых стареньких устройств является золотниковый тип устройства. Он подойдет для двухвентильного смесителя, так как прост в своем строении и его легко заменить самому в быту.
- Картриджный дивертор также прост по своему строению. Но в случае поломки не подлежит ремонту, замена требуется всему устройству.
- Эксцентриковый или по другому шаровый вид приспособления достаточно прост и удобен. При его вращении шток открывает и закрывает необходимые пробки. В случае поломки иногда может потребоваться только замена резиновых прокладок, но если дело обстоит не только в этом, то придется разобрать всю конструкцию.
- Пробковый дивертор чем-то похож на предыдущий тип. Только в нем нет вращающейся ручки, а только рычаг, на который нужно давить.
- Кнопочный дивертор делится еще на два типа: автоматический и ручной. Самым необычным является то, что отличить эти два типа механизмов довольно сложно, ведь внешне они как две капли воды, но есть различия в работе.
Существуют разнообразные материалы, из которых производится дивертор. Одни из них являются долгосрочными, другие же, напротив. В зависимости от этого и варьируется цена устройства.
Стоит рассмотреть такие популярные материалы для их изготовления, как:
- латунь – это относительно недорогой материал, но и довольно долговечный; главную роль играет покрытие, в этом случае оно представлено из хрома и обладает высокими гигиеническими характеристиками;
- никель стал использоваться реже, так как вызывает аллергические реакции и за ним требуется особый уход;
- дивертор из керамики стал популярным относительно недавно; из такого материала производится не все устройство, а лишь пластины;
- легкоплавные материалы отличаются надежностью и долговечностью; механизмы в таком случае состоят из алюминия с добавлением свинца.
Ремонт излива
Мы не будем выделять в отдельную статью проблему подтекания воды из-под гайки излива. Однако данная проблема близка, по сути, к теме данной статьи и встречается достаточно часто.
Существует два вида изливов — круглые и плоские. Подтекание воды из-под крепёжных гаек указывает на необходимость замены кольцевых резиновых прокладок. Чтобы их заменить, нужно демонтировать сами изливы.
Для круглых изливов процесс демонтажа описан выше в пунктах 5 и 6 предыдущей главы. В итоге вы увидите два резиновых колечка на изливе.

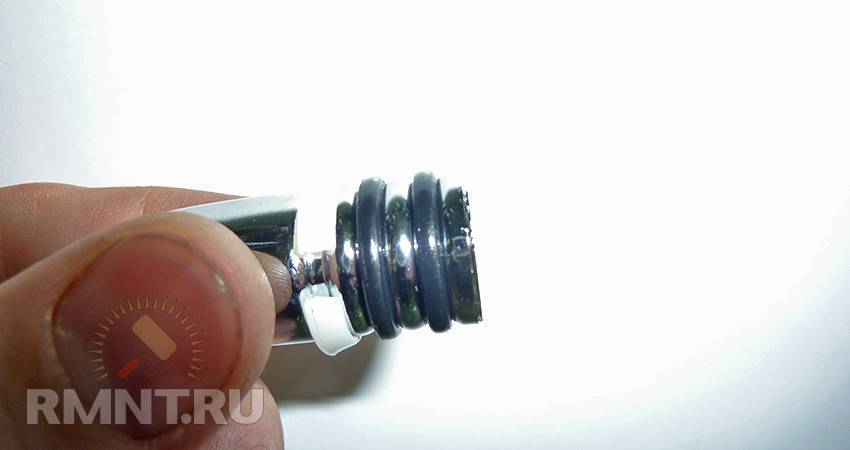

Именно их и необходимо заменить. На фото видно ещё одно кольцо белого цвета. Оно служит для закрепления излива при затягивании крепёжной гайки.

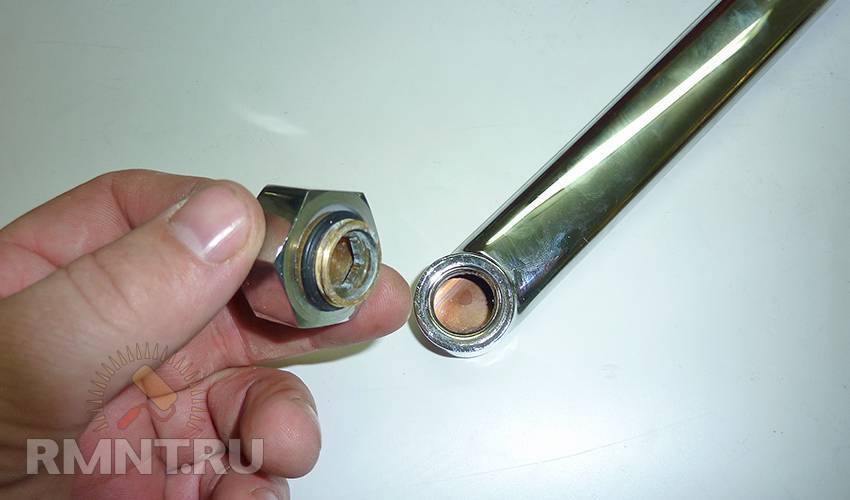

Для плоских изливов процесс демонтажа аналогичен — отворачиваем крепёжную гайку и снимаем излив. На внутренней части так же видны два уплотнительных кольца, которые нужно заменить.
Это будет удобнее сделать, если демонтировать внутреннюю часть. Для этого:

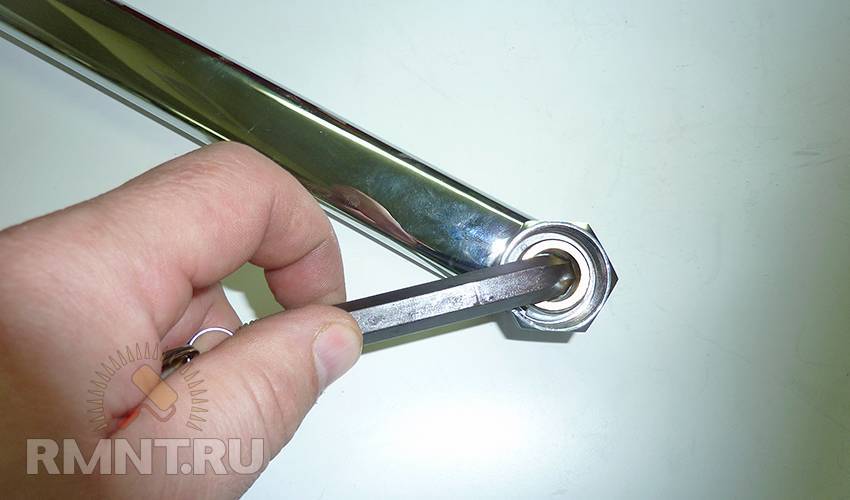

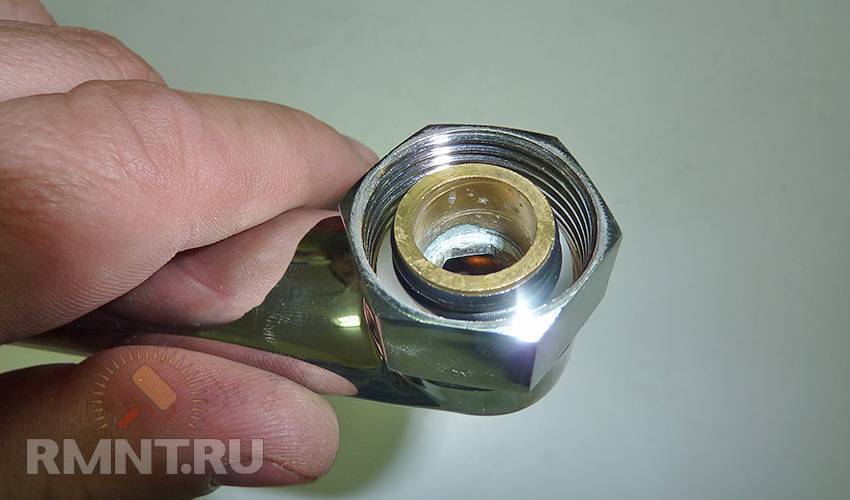

1. Шестигранным ключом подходящего размера выворачиваем внутреннюю латунную втулку.

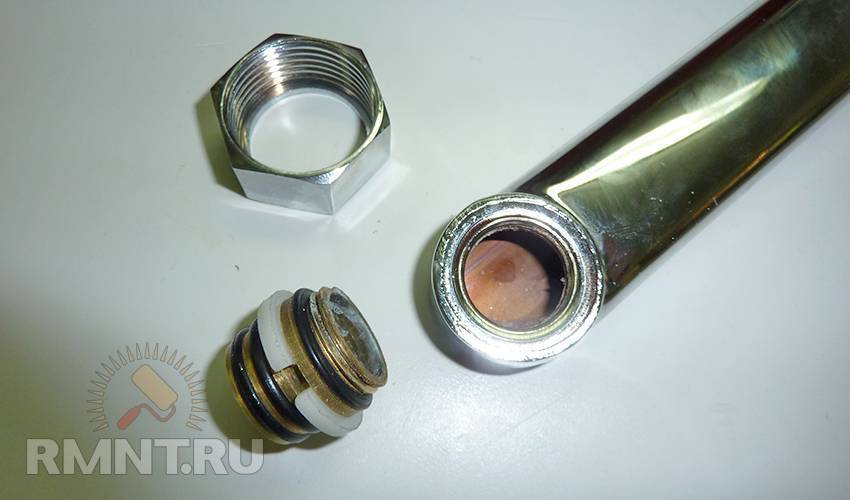

2. Вынимаем втулку вместе с гайкой.
3. Теперь сама втулка легко вынется из гайки
4. Доступ к уплотнительным кольцам открыт.
В конце ещё раз следует обратить внимание на то, что практически все работы по разборке и сборке смесителей производятся от руки. Ключи применяются только для подтягивания уже закрученных соединений. Чрезмерные же усилия при заворачивании резьб приводят к повреждениям, вплоть до полного разрушения затягиваемых деталей
Чрезмерные же усилия при заворачивании резьб приводят к повреждениям, вплоть до полного разрушения затягиваемых деталей
Чрезмерные же усилия при заворачивании резьб приводят к повреждениям, вплоть до полного разрушения затягиваемых деталей.
Практически любой смеситель обладает такой деталью, как дивертор. Для простого обывателя, редко сталкивавшегося с сантехникой, это понятие может быть незнакомым. Поэтому мы расскажем о том, что такое дивертор для смесителя и для чего он необходим.

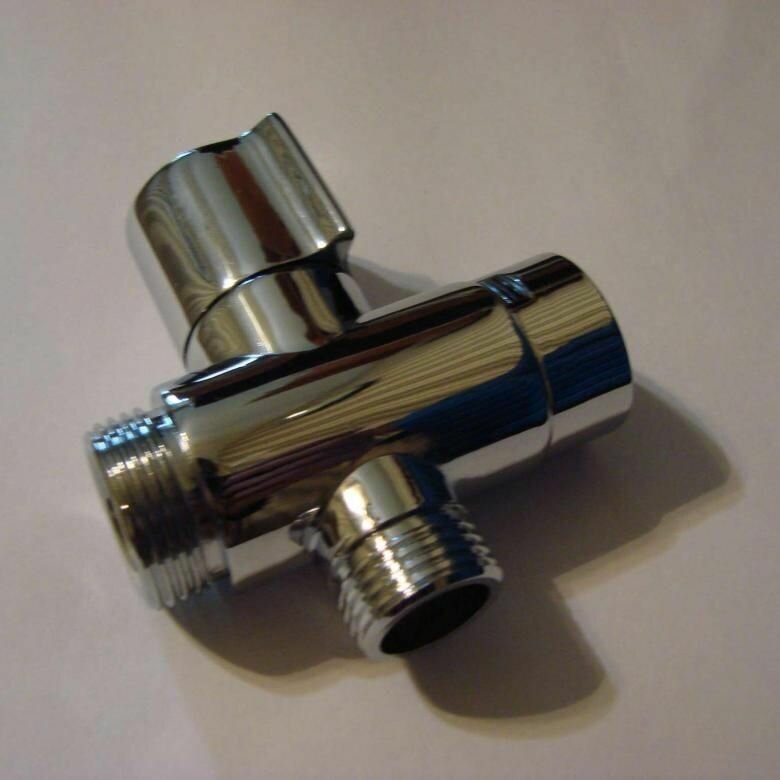

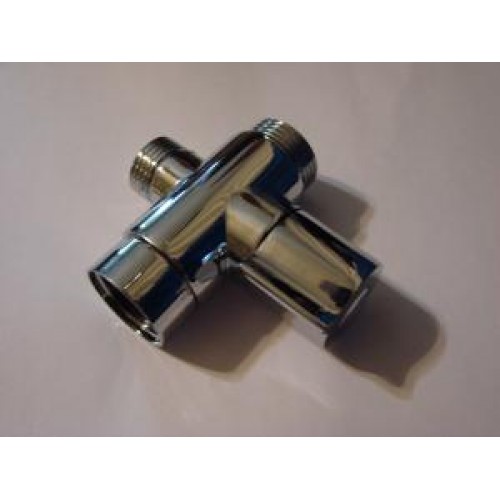

Что такое дивертор в смесителе?
Дивертором называют устройство, которое представляет собой переключатель, благодаря которому вода начинает течь по той или другой трубе. Существует несколько видов диверторов:
- Первый встречается в смесителе каждого душа: именно он позволяет переключить воду из крана в излив или душевую лейку.
- Второй обычно есть в кухонной раковине и нужен в тех случаях, если на кухне к смесителю подключена посудомоечная машина или стиральная машина. Таким образом, дивертор просто перекрывает воду в трубе к прибору, когда он выключен.
- Это устройство, кстати, применяется и тогда, когда к раковине подключен проточный фильтр. Дивертор просто переключает подачу воды фильтрованной или нефильтрованной, по желанию.
В целом, в дивертор — звено между картриджем, в котором смешивается горячая и холодная вода, и изливом.
Виды диверторов для смесителя
Вообще диверторы бывают трех видов: рычажные, кнопочные и вытяжные. Последние — это классический вид, используемый для одноручковых смесителей в душевых. В этом случае для переключения воды нужно просто потянуть рукоятку-кнопку дивертора вверх. Рычажный (или флажковый) переключатель просто поворачивается влево или вправо, подавая воду в лейку или излив. Обычно такой вид применяется у двуручковых смесителях. В рычажном или вытяжном диверторе применяется шаровый переключатель из латуни.
Совсем недавно появился керамический дивертор. Из этого материала выполнены внутренние пластины. Такой переключатель обладает повышенной надежностью из-за устойчивости к гидроударам и плавности переключения режимов.
Ну а дивертор гидравлический используется в сельскохозяйственных и коммунальных машинах для распределения струи воды на несколько контуров в насосе.
Все любят принимать освежающий душ или расслабляющую ванну. Но наверняка большинство из обывателей и не подозревают, что ежедневно несколько раз используют такую вещь, как дивертор. Что это такое и в чем его назначение, какие варианты существуют — ответы на все эти вопросы будут найдены ниже.
Техника разборки шарового однорычажного смесителя
Шаровой смеситель от своего картриджного «собрата» отличается не только формой смесительной детали. У первого также есть и другие особенности, в частности, наличие дополнительных уплотнительных элементов. В отверстиях шара устанавливаются резиновые прокладки, подпираемые пружинами. Они чаще портятся и подлежат замене.
Техника разбора шарового однорычажного смесителя:
Поддеть ножом или отверткой декоративный элемент на корпусе, удалить его. Шестигранной или крестовой отверткой открутить фиксатор. Удалить его. Снять рычаг. Вручную открутить защитный колпачок. Разводным ключом открутить прижимающую гайку. Далее алгоритм действий немного меняется в сравнении с разбором картриджного однорычажного смесителя. Под гайкой установлены две детали – кулачковая шайба, кулачок. Под ними располагается шаровой смесительный элемент
Их необходимо осторожно снять. Теперь можно вытащить сам шар
Взять отвертку и удалить подпружинные резинки. Заменить детали. Провести сборку, начиная с установки шара и далее.
Разборка шарового однорычажного смесителя
Как разобрать однорычажный смеситель своими руками смотрите в видео:
