Производство в домашних условиях
С целью экономии на приобретении светильников для гаража возникает желание смастерить его своими руками из подручных средств. Существует много вариантов производства осветительных приборов для гаража, но мы рассмотрим один – потолочный тип для освещения подкапотного пространства.
Для производства лампы для гаража потребуется следующий материал:
- четыре доски размером 20х8 см (можно и больших размеров);
- 2-3 патрона с типом цоколя E27;
- стекло;
- саморезы.
Также потребуется некоторый инструмент для выполнения работ: дрель, лобзик, шуруповерт.
Диодный светильник своими руками
Этапы изготовления диодного светильника включают в себя:
- На одной доске вырезать 2 отверстия диаметром по размеру патрона 27, чтобы можно было его установить. Расстояние между отверстиями 10 -15 см. отверстия делаются с помощью лобзика.
- На второй доске сделать такое же отверстие, только по центру. Такое расположение необходимо для того, чтобы лампы, установленные в светильник, не соприкасались друг с другом.
- Соединяются с помощью саморезов все четыре доски между собой, чтобы в итоге образовался квадрат. Два отверстия должны получиться с одной стороны, а два с другой.
- В отверстия ввинчиваются патроны, предварительно подсоединив к ним провода. Дополнительно зажимаются с помощью саморезов.
- С одной стороны (сверху) вырезается из нержавеющей стали лист соответствующего размера и крепится к получившейся конструкции.
- Конструкция практически готова. Прикручивается к потолку, затем вкручиваются лампочки в патроны.
- Поверх конструкции устанавливается защитное стекло, которое вырезается по размеру конструкции. Проводку подключаем к сети 220 В. Светильник готов к использованию.
Необходимо учесть некоторые правила безопасности:
При подключении проводки убедитесь в отсутствии напряжения.
Работать нужно осторожно и обязательно в специальных очках и перчатках. Особенно это касается работы с лобзиком, дрелью и стеклом.
Убедитесь в правильности подключения проводки, чтобы не вызвать замыкания сети.
Закрепив стекло, убедитесь в его надежности крепления.
По окончании работ уберите после себя место, особенно осколки стекла.. Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража
Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно
Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража. Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно.
Также сэкономить на электроэнергии Вам поможет установка диммера. Рекомендуем более подробно об этом прочитать.
Типы ламп для гаража
Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:
- лампы накаливания;
- люминесцентные лампы;
- галогенные лампы;
- светодиодные лампы и ленты.
Лампы накаливания
Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.
Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.
Люминесцентные лампы
Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.
Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.
Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.
Галогенные лампы
Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.
Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.
Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.
Светодиодные лампы
Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.
Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.
Самостоятельное изготовление светодиодных устройств
При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:
- бывшая в употреблении галогенная лампочка без передней панели;
- несколько светодиодов;
- резисторы-ограничители;
- алюминиевый лист;
- высококачественный клей.
Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.
Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.
Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.
Обратите внимание! Не должно быть каких-либо пересечений, иначе не избежать короткого замыкания. Паяем резисторы-ограничители
Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал
Паяем резисторы-ограничители. Выводы подводим к +
и —
. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.
Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.
Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.
Требования к освещению
В условиях гаражного помещения предъявляются особые требования к источникам света. Гараж должен быть достаточно освещенным, чтобы в нем можно было без каких-либо затруднений отыскать необходимый инструмент или провести техническое обслуживание автотранспортного средства
Кроме того, хорошая освещенность имеет немаловажное значение для безаварийной парковки автомобиля
Особенности эксплуатации гаража требуют наличия не только общего, но и местного освещения. К примеру, отдельный свет потребуется при работе на верстаке. Речь идет об организации модульной системы, которая даст возможность освещать не только весь гараж в целом, но и отдельные локации.
Так как цены на электричество постоянно растут, одно из требований к освещению — его экономическая доступность, причем не в ущерб качественным показателям. В гаражном помещении отсутствует (или практически отсутствует) естественный свет, поэтому очень часто автовладельцы останавливают выбор на энергосберегающих лампах.
Следует озаботиться наличием аварийного источника света на случай отключения электропитания. По совокупности требующихся для гаражей характеристик оптимальным выбором будут светодиодные светильники.
Обратите внимание! Технические стандарты, регулирующие освещение рабочих пространств, описаны в ГОСТе ISO 8995-202. Пункт 6.2 этого регламента указывает на необходимость запаса по яркости осветительных приборов с учетом их постепенного запыления
Какой тип лампы выбрать?
Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:
- Экономным;
- Безопасным;
- Иметь защиту от влаги и пыли;
- Сохранять работоспособность при перепадах температур.
Наиболее часто в гараже можно встретить такие виды ламп:
- Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
- Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
- Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
- Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;
- Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.
Итак, подведем итоги:
- Более эффективным является комбинированное освещение;
- В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
- В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
- Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
- Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.
Выбор ламп для гаража
Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.
Накаливания и галогеновые
Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.
Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.
Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.
К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.
Люминесцентные
Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.
Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.
Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.
Светодиодные
Яркое освещение плюс экономность.
В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.
Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:
- warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
- neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
- cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.
Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.
Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.
Сравнительная таблица потребляемой мощности для ламп различного типа.
Световой поток, Лм | Накаливания, Вт | Люминесцентные, Вт | LED, Вт |
250 | 20 | 5 | 3 |
400 | 40 | 8 | 4 |
700 | 60 | 15 | 10 |
950 | 75 | 19 | 11 |
1300 | 100 | 26 | 14 |
1800 | 150 | 36 | 20 |
Необходимые материалы
При обустройстве освещения для гаража необходимо произвести закупку материалов и инструментов. Делать это нужно только в специализированных магазинах. Иначе можно приобрести некачественную продукцию, которая в лучшем случае не заработает, а в худшем может привести к проблемам со здоровьем (удар током, отравление парами некачественных несертифицированных материалов, которые могут оказаться ядовитыми), пожару, инвалидности, летальному исходу.
Чтобы сделать освещение для гаража, монтаж электропроводки и осветительных приборов осуществить, потребуется наличие:
- мультиметра для проверки электросхем;
- отверток, изолированных для обеспечения безопасности;
- изоляционной ленты для обмотки стыков проводов;
- диэлектрических перчаток, которые необходимы для защиты от удара электрическим током;
- защитных очков для организации безопасности здоровья и сохранности глаз;
- изоляционных плоскогубцев;
- строительного канцелярского ножа для отрезания проводов;
- большого строительного ножа для отрезания кабеля;
- кусачек для зачистки проводов;
- перфоратора, для того чтобы сделать все внутри стен аккуратно, незаметно, красиво;
- строительного шпателя для заделывания отверстий;
- лобзика для нарезания конструкций, изолирующих провода;
- пил по металлу для создания изоляции ламп;
- молотков;
- гаечных ключей;
- сверл разного размера по металлу, бетону и дереву;
- дисковой пилы;
- строительного уровня, чтобы сделать все ровно;
- рулетки для точного проектирования и расчетов.
И соответственно расчетам покупать кабель, заглушки, автоматы, розетки, выключатели, гофру, металлическую решетку и другое.
Виды источников света для гаража
Характеристики различных источников света
Существует четыре типа лампочек, подходящих для бытовых помещений. Их сравнительные свойства представлены в таблице.
Лампы накаливания
Классический вариант, знакомый каждому с детства. К достоинствам относятся дешевизна осветительного прибора, надежностью работы при минусовых температурах и в условиях повышенной влажности и пыли. Хороший индекс цветопередачи: цвета не искажаются. Но лампы накаливания горят недолго, потребляют много электричества. Светоотдача от них самая низкая. Свет теплый. Для защиты от осколков стеклянной колбы рекомендуется помещать лампы накаливания в специальный защитный плафон.
Галогенные лампы
Похожи по устройству на лампы накаливания, только к инертному газу в колбе добавлен йод или бром. За счет добавок галогенов увеличивается срок службы и светоотдача. Галогенная лампа выдерживает минусовые температуры, влажность и пыль, но ломается от перепадов напряжения. Стоит больше, чем лампа накаливания. Энергопотребление большое. Отработанные лампы желательно не смешивать с обычным стеклом, так как колба «галогенок» изготовлена из кварцевого стекла. Нежелательно трогать галогенные источники света голыми руками – это вызовет почернение колбы и вывод лампы из строя. Свет теплый.
Люминесцентные лампы (ЛЛ)
Люминесцентные лампы стоят значительно дороже ламп накаливания. Колба заполнена парами ртути, что делает источник света опасным при нарушении целостности колбы. Дополнительно возникают сложности с утилизацией: выбрасывать с бытовым мусором ЛЛ запрещено. Требуется время на разогрев до выхода на заявленный производителем уровень мощности. ЛЛ плохо работают при температурах ниже +5⁰. Они чувствительны к перепадам напряжения, высокой влажности, частому включению-выключению. Низкий индекс цветопередачи. К плюсам люминесцентных ламп относят низкое энергопотребление, долгий срок службы, высокий уровень светоотдачи.
Светодиодные (LED) лампы
Обладают самым высоким уровнем светоотдачи, горят дольше остальных типов. Продолжают работать при повреждении колбы. Светят при низких температурах и повышенной влажности. Обладают широким спектром цветовой температуры:
- теплый белый (warm white, WW) – цветовая температура 2800-3300 К;
- нейтральный белый (neutral white, NW) – 3300-5000 K;
- холодный белый (cool white, CW) – свыше 5000 К.
Для гаража больше подойдет холодный или нейтральный цвет, в зависимости от продолжительности работы в нем. Холодный свет бодрит, повышает работоспособность, но в длительном интервале времени вызывает дискомфорт глаз и нервной системы. Холодный подходит для кратковременного использования. Для длительных работ лучше выбрать нейтральный свет. Светодиодные лампочки энергоэффективны: потребляют меньше всех электричества. К недостаткам led-светильников относятся высокая цена, чувствительность к перепадам напряжения. Некоторые модели питаются от 12 В, что потребует дополнительного оборудования.
Таким образом, при выборе ламп для гаража, в первую очередь, стоит руководствоваться продолжительностью работы в нем. Для кратковременных визитов достаточно лампы накаливания или галогенной. При продолжительной работе лучше использовать светодиодные источники света: потратившись за закупку лампочек, вы надолго забудете об их замене и сэкономите на счетах за электричество. Люминесцентные лампы лучше использовать в отапливаемом гараже. А в неотапливаемом их стоит продублировать лампами накаливания или галогенными.
Типы освещения гаражного помещения
Зоны освещения в гараже
В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.
- Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
- Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.
Освещение рабочего стола в гараже.
Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.
— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.
— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.
Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

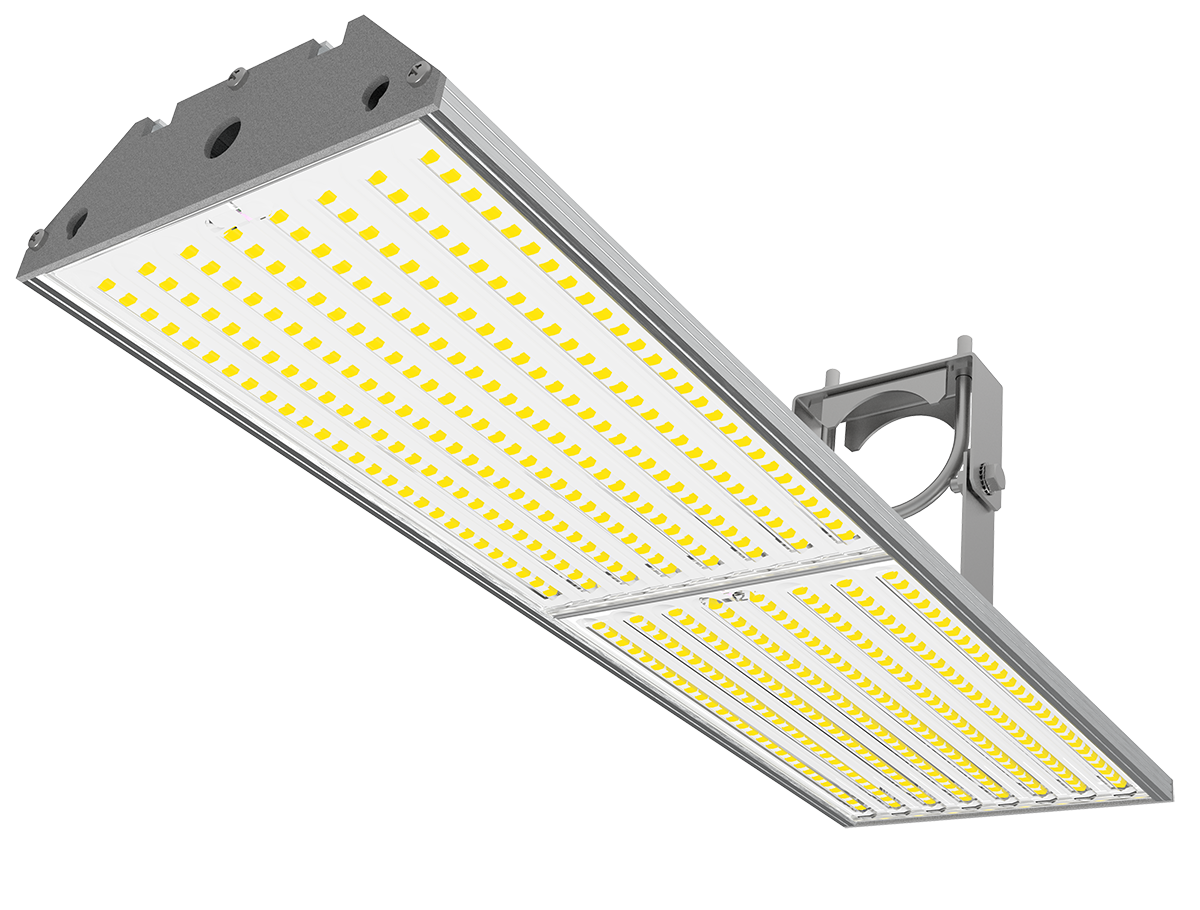

Гаражный светодиодный прожектор.
Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.
Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:
- Верхний первый уровень — это потолок.
- Вторая линия размещения — высота от пола 1800 мм.
- Третий рабочий уровень — примерно 750 мм от пола.
- Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.
Свет в смотровой яме
Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:
Освещение смотровой ямы требует особого подхода
- Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
- Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
- Все светильники должны быть оснащены защитными плафонами.
- В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
- Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
- Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
- Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
- Светильники, установленные в условиях ямы, должны быть оснащены заземлением.
Нормативы освещенности рабочих поверхностей
наименование участка | разряд и подразряд зрительной работы | освещенность ***, лк | ||
при системе комбинированного освещения | при системе общего освещения | |||
всего | в том числе от общего | |||
посты мойки и уборки автомобилей | 6 | — | — | 200 |
посты то и ремонта | 5а | 400*** | 200 | 300 |
осмотровые канавы | 5а | 400*** | 200 | — |
агрегатный, моторный, электротехнический участки | 4а | 750*** | 200 | 300 |
кузнечный, жестяницкий, сварочный участки | 4б | 500 | 200 | 200 |
ремонт аккумулятора | 4б | 500 | 200 | 200 |
приготовление электролита | 6 | — | — | 300* |
ремонт и монтаж шин | 5а | 400 | 200 | 300 |
малярный и краскоподготовительный участки | 4б | 500 | 200 | 200 |
столярный и обойный участки | 4а | 1000 | 200 | 400 |
помещение для хранения автомобилей | 8б | — | — | 75 |
складские помещения (без постоянных рабочих мест) | 8а | — | — | 50 |
Возможные варианты
Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.
Лента
Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.
На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.
Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.
Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.
Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.
Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.
Несколько конкретных образцов светодиодных лент:
- SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
- SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).
Освещение гаража светодиодной лентой — фото:

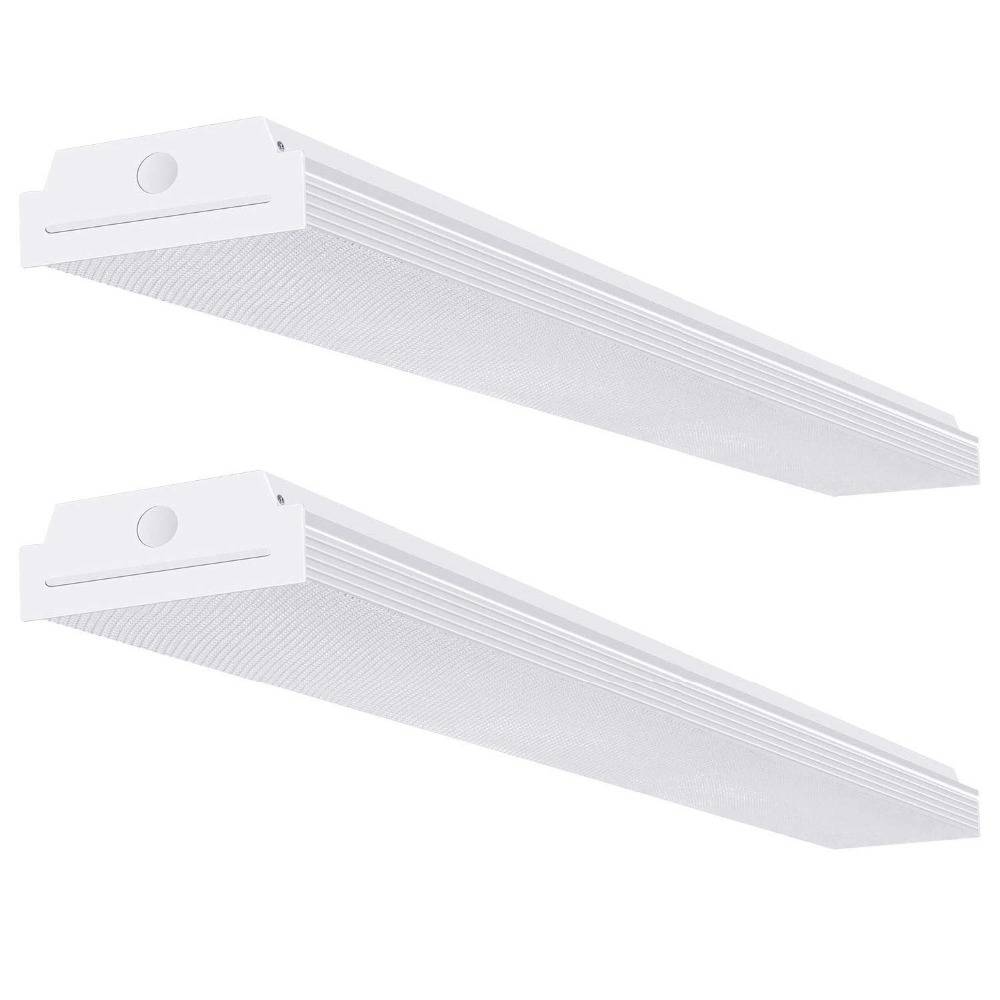

Светильники
Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.
Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.
По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.
Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).
Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.
Некоторые варианты:
- Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
- Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.
Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.
