Колодец – журавль – как рассчитать и сделать своими руками: Видео процесса +Фото

Как выбрать место

Начальным этапом строительства колодца является правильный выбор его расположения. Гидрогеологические исследования, проведенные на участке, позволяют научным способом установить наиболее подходящее место сооружения источника воды. Но данный способ требует больших материальных затрат.

Допускается сооружать колодец рядом со скважиной. Для удобства использования источник воды должен располагаться не дальше 5 м от дома.

Колодцы на соседних участках

Перед началом строительных работ полезно узнать о том, на какой глубине залегает водоносный слой грунтовых вод у ближайших соседей, какого качества у них питьевая вода. Но полностью доверять данной информации нельзя, т.к. водоносные слои могут быть неравномерными.

Растения

Глубину залегания воды могут подсказать растения, заселяющие нераспаханный приусадебный участок. Над неглубоким водоносным слоем произрастают растения с поверхностными корнями — ольха, крушина, береза, багульник, мать-и-мачеха и пр.

Другие деревья и кустарники сосредотачиваются на местности с глубоким залеганием вод. К ним можно отнести сосну, орех, можжевельник, шалфей.

Наблюдения за живностью и природой

Внимательно наблюдая за своим участком, можно обнаружить множество подсказок близкого расположения к поверхности земли подземных вод. Ранним утром летом можно заметить в низинах клубы тумана. Жарким днем домашние животные в поисках прохлады ложатся в местах, подходящих для строительства колодца. Предсказателями близости воды могут стать стаи комаров и мошек, кружащиеся в безветренную погоду над такими участками. А мышиные гнезда можно найти только там, где сухо.

Народные методы

Существуют множество народных методов поиска воды, которые не потеряли актуальности сегодня. Наиболее результативными методами можно считать следующие:

Неглазированные глиняные горшки наполняются солью, с внешней стороны оборачиваются в натуральную ткань и взвешиваются. После этого емкости закапываются в землю на глубину 50 см в разных местах. Через сутки производится выкапывание. Чем больше стала масса горшка с солью, тем он ближе расположен к водоносной жиле

Важно данный эксперимент производить в сухую погоду. Использование рамки из ивовой лозы. Для ее приготовления подходящий прутик расщепляется на 2 части, чтобы между ними получился угол не менее 150°

Для ее приготовления подходящий прутик расщепляется на 2 части, чтобы между ними получился угол не менее 150°

Конструкция высушивается. Для поиска воды с данной рамкой медленно обходится весь участок. Над местом нахождения водоносного слоя средняя часть рамки будет направлена вниз. В сухую погоду однотипные банки из стекла в перевернутом виде закапываются в грунт на глубину 5 см. Через сутки производится их выкопка. Емкости с большим конденсатом укажут на наличие воды.

Установка журавля на колодец

После того, как вы создали журавля для колодца своими руками, настало время установить его на колодец. Вот подробная инструкция:

Определите место установки журавля на колодце

Обратите внимание, что он должен быть установлен таким образом, чтобы птица была направлена головой к колодцу.
Очистите поверхность колодца от грязи и других примесей, чтобы обеспечить крепкое и стабильное крепление журавля.
Убедитесь в том, что журавль имеет все необходимые компоненты для установки, включая крепежные элементы (болты, гайки и шайбы).
Помощник может понадобиться для удерживания журавля на месте во время процесса установки.
Сначала установите основание журавля на крышу колодца и подтяните болты, используя гайки и шайбы, чтобы обеспечить надежное крепление.
Затем установите верхнюю часть журавля на основание, вставив верхний конец в опорное отверстие. Возможно, потребуется применить некоторую силу для установки журавля в вертикальное положение.
Проверьте, чтобы журавль был надежно закреплен и не трясся

При необходимости подтяните болты.
Осмотрите установленный журавль, убедитесь, что он выглядит ровно и симметрично. Если нужно, проведите финальные корректировки.

После завершения этих шагов, журавль будет установлен на колодец и готов к использованию. Он станет не только функциональной частью колодца, но и прекрасной декоративной деталью. Наслаждайтесь его красотой и созданным вами ремеслом!

Разновидности декоративных колодцев

Существует много видов декоративных колодцев. Тут все ограничено лишь фантазией дизайнера, который придумывает форму и отделку конструкции. Наиболее популярными считаются 8 основных типов, в которые, при желании, можно внести свои индивидуальные изменения.

Шестигранные

Шестигранные конструкции представляют собой добротные сооружения, которые легко вписываются в любую стилистику участка. Не редко конструкции покрываются разного рода лаками, благодаря которым можно получить практически любой оттенок. Изготавливаются обычно из дерева и имеют классическую двускатную крышу.

Шестигранные колодцы могут создаваться полностью из дерева без использования других материалов

Мельница

Очень необычный вариант, подходящий любителям смелых решений. Изделие в данном случае имеет вид мельницы с подвижными лопастями. Использование такого сооружения позволит сделать сад оригинальным и придать нотку старины.

Колодцы-мельницы могут поражать воображение своей конструкцией

Маленькое изделие

Не на всех участках есть возможность построить элемент классических размеров. В этом случае на помощь придут специальные компактные модели, которые не займут много места. Но, даже учитывая свои размеры, подобные конструкции сумеют преобразить усадебный участок до неузнаваемости. Декоративный маленький колодец своими руками создать просто даже по фото без каких-либо чертежей.

Маленькие декоративные колодцы не редко размещаются на небольших участках

С клумбой

Колодцы в виде клумбы объединяют в себе сразу несколько функций и представляют собой довольно большой декоративный ансамбль для сада. Нижний ряд конструкции может изготавливаться из бруса или прочных досок. Затем все накрывается специализированной плитой с местами для выращивания цветов. Вариант идеально подойдет для яркого сада, который хозяева стремятся наполнить не только цветами, но и декоративными элементами.

Декоративные колодцы прекрасно подходят для выращивания цветов

Важно! При создании колодца-клумбы желательно проектировать крышу таким образом, чтобы она не мешала попаданию солнечных лучей на растения.

В сельском стиле

Колодцы в сельском стиле пронесли сквозь годы традиции славянских народов и все еще остаются востребованными. Достаточно простые и при этом эффектные конструкции отлично смотрятся рядом с кустарниками, деревьями и цветами. Так что лучше всего их размещать именно в саду.

Декоративные колодцы в сельском стиле больше всего похожи на традиционные конструкции для забора воды

Старинный стиль

Конструкции в старинном стиле одинаково хорошо смотрятся как на небольшом участке с компактным домиком, так и на крупных территориях различных вилл или коттеджей. Настоящая классика нисколько не портит внешний вид участка, напротив, придает ему индивидуальную утонченную атмосферу. Гости точно не останутся равнодушными.

Колодцы в старинном стиле отличаются массивностью и эффектностью

В японском стиле

Поклонники оригинальных решений точно не должны проходить мимо построек в японском стиле. А если еще дополнить конструкцию традиционными растениями и другими декоративными элементами, можно и вовсе воссоздать удивительную атмосферу Японии на территории своего участка. Отлично будет смотреться рядом дерево Сакура, словно бы концентрирующая в себе дух страны восходящего солнца.

Колодцы в японском стиле имеют характерную изогнутую крышу, придающую очень необычную атмосферу всему участку

С журавлем

Изделие с журавлем – распространенный декоративный элемент, значительно преображающий всю приусадебную территорию. Подобное украшение носит не только визуальное значение, но также сопряжено с древними традициями предков. Славяне верили, что журавль помогает сохранить благополучие в семье и отгоняет все беды.

Использование журавля в качестве декоративного или функционального элемента помогает изменить вид всего участка

Какие изделия пользуются повышенным спросом?

Самым ходовым изделием будет КС 15-9, но также не забывайте, что покупают не одни кольца, а также крышки и днища к ним. Но не забывайте, что для ассортимента вашей продукции у вас должны быть все типоразмеры изделий.

В этой последней главе я решил уместить несколько полезных советов.

При продвижении ваших железобетонных колец крышек и днищ не забывайте о сезонности самый пик продаж с весны по ноябрь—декабрь, когда активизируется стройка.

Рынок сбыта, потребителями жби колец являются в основном строительные организации, но не стоит сбрасывать со счетов и частных лиц, которые при постройке своего дома тоже строят себе септики. Рекламировать свою организацию нужно в строительных журналах, а также в интернете. В дальнейшем можно нанять менеджера по продажам.

ИП или ООО? На начальном этапе раскрутки вам будет достаточно ИП, но в дальнейшем дабы упростить работу и вызвать доверие к себе желательно открыть ООО.

Окупаемость бизнеса по производству ЖБИ колец может произойти уже после года работы. Ориентировочные затраты будут в районе 500 000 -1 000 000 руб., в зависимости от оборудования которое вы приобретёте.

Ну а в завершении хочу вам показать небольшое видео где вы можете наглядно посмотреть изготовление колодезного кольца:

>Весёлый Карандашик

Начинаем углубляться

Рытье колодца

К рытью колодца важно приступать в подходящее время, в тот период, когда водоносный горизонт имеет наиболее низкий уровень в течение года, а именно с июня до сентября. Однако, если весна пришла с опозданием, то начинать строительство колодца следует не раньше чем через месяц после весеннего паводка. Это, среди прочего, поможет землекопу не перепутать верховодку с грунтовыми водами, что часто приводит к быстрому истощению колодца

Для того чтобы осуществлять опускание и подъем колец, необходимо заранее подготовить лебедку или подъемный кран. Если у вас нет опыта работы с такими сооружениями, то лучше позовите себе в помощь опытного соседа или коллегу. Ведь ошибка в этом деле потребует у вас дополнительных усилий, затрат и времени

Это, среди прочего, поможет землекопу не перепутать верховодку с грунтовыми водами, что часто приводит к быстрому истощению колодца. Для того чтобы осуществлять опускание и подъем колец, необходимо заранее подготовить лебедку или подъемный кран. Если у вас нет опыта работы с такими сооружениями, то лучше позовите себе в помощь опытного соседа или коллегу. Ведь ошибка в этом деле потребует у вас дополнительных усилий, затрат и времени.

Теперь все готово для бурения колодца. Вначале вам будет нужно подготовить углубление около 30 см, что поможет убедиться в верности параметров будущего котлована, в который будут опускаться бетонные кольца.

Если работа выполнена качественно, необходимо установить первое кольцо и уже в нем продолжать выкапывать слои почвы. Для убыстрения процесса нужно, чтобы в работе участвовало три человека, первый из которых нагружает внутри колодца ведра, другой вытаскивает их, а третий отдыхает. Периодическая смена работников поможет им восстанавливать физические силы.

Постепенно кольцо под тяжестью веса погрузится в котлован, а сверху уже будет устанавливаться следующее и так далее.

По завершении выкапывания колодца, его дно нужно устлать камнями и засыпать гравием на 30 см, что служит очищению воды от почвы. В полости между грунтом и кольцами насыпают глину для создания своеобразного замка, защищающего колодец от просачивания верховодки.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Строительство колодца с поочередной установкой колец

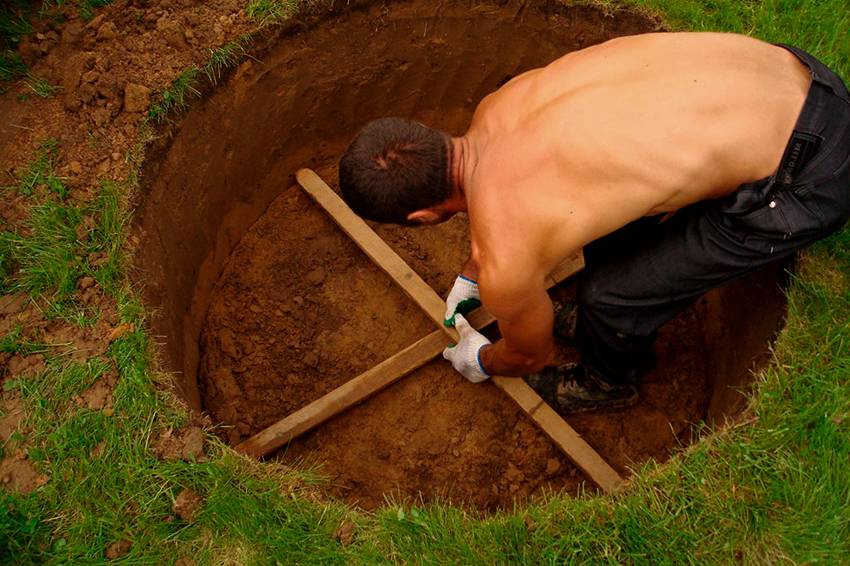

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо

Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия. По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо

По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

Строительство колодца по методике поочередной установки колец

Бывает, что яма копается, а кольцо не опускается. Это значит, что оно расположилось под уклоном от вертикальной оси. Подкорректировать положение можно, сверху кладут щит и набрасывают камни или мишки из грунтом на ту сторону, которую необходимо осадить. Когда кольцо начнет проседать, перевес убирают. Продолжают углубляться вниз. И так до тех пор, пока вода не начнет просачиваться сквозь дно шахты. Продолжают копать еще некоторое время, откачивая прибывшую воду насосом. Останавливают работы, когда шахта достигнет первой водоносной жилы. Вода при этом начнет поступать очень быстро. Но ее еще продолжают выкачивать, чтобы была возможность выровнять дно и уложить донный фильтр, если он необходим в конкретном случае.

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Метод строительства колодца: установка бетонных колец в шахту

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Как сделать журавля для колодца своими руками

Строительство крана для колодца включает в себя несколько этапов работ. Правильный расчет, соблюдение всех технологических процессов и поэтапная реализация задуманного позволят колодцу с краном стать не только местом для сбора воды, но и приятным дополнением ландшафта.

Подготовка материала

Чтобы сделать смеситель своими руками, необходимо подготовить необходимые материалы:

• деревянные бруски сечением 5*10 и 5*5 см;
• трубы для опор;
• тонкая дюралевая трубка;
• саморезы;
• цепь;
• углы;
• болты крепления М 10 и М 8;
• вес ковша;
• бетонный раствор;
• два металлических стержня.

При формировании конструкции вам потребуются следующие приспособления и инструменты:

• садовый шуруп;
• наждачная бумага;
• гаечный ключ;
• отвертка;
• разочаровать.

Совет! Чтобы защитить и продлить срок его службы, все три части смесителя необходимо пропитать антисептическим средством или пастой.

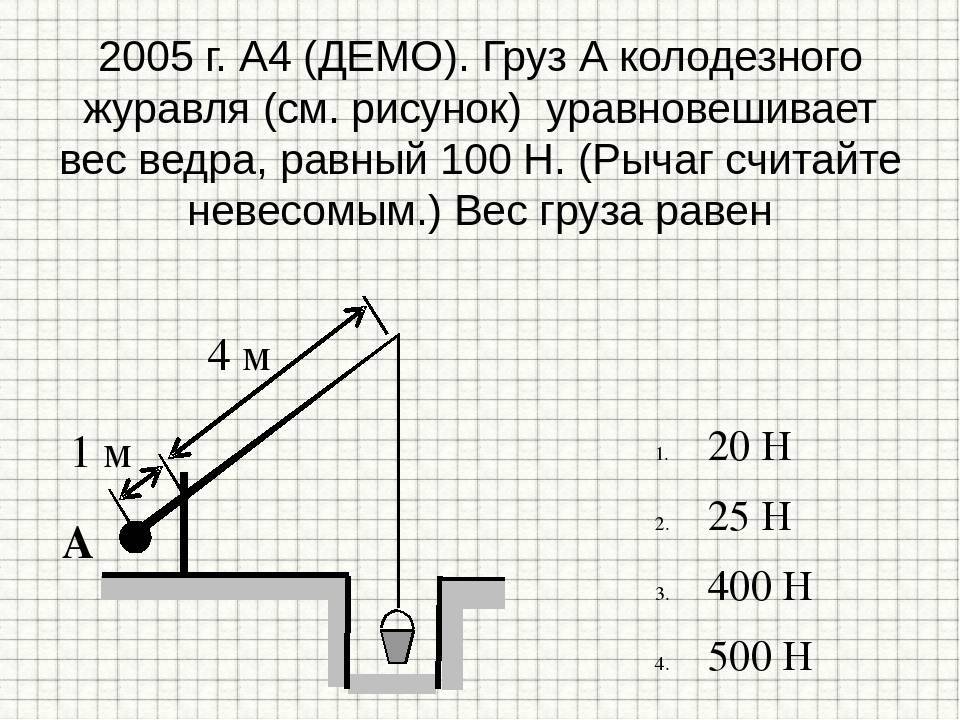

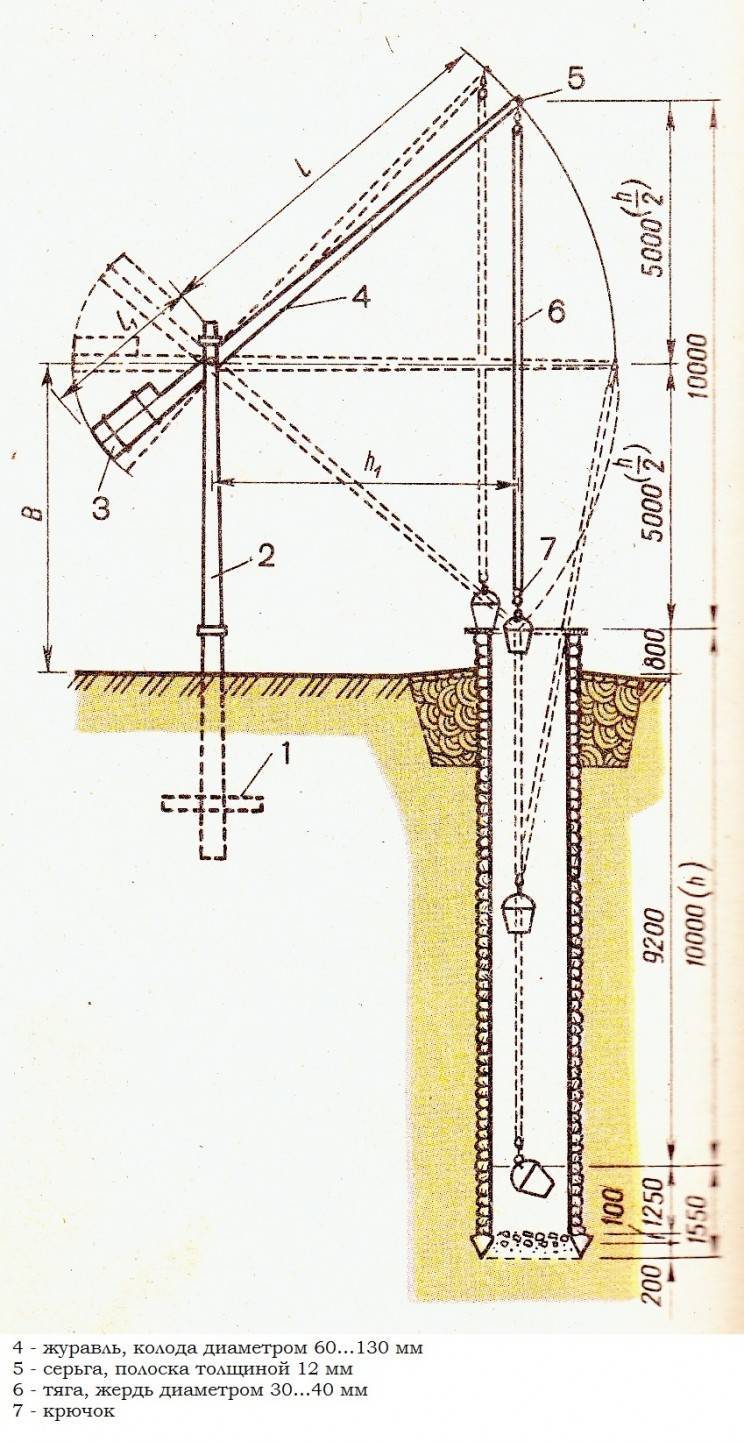

Расчет журавля

Параметры рычага, а также место установки опорной части зависят от глубины колодца. Примерные размеры можно посмотреть в таблице.

При расчете всех параметров колодезного крана используются простые формулы. Чтобы было легче понять, каждый показатель обозначен буквами:

• Н – глубина шахты;
• Л – штанга с цепью;
• h1 – высота стойки;
• l1 – длина большого рычага;
• l2 – длина стрелкового оружия;
• h2 – расстояние от основной стойки до центра колодца.

Для определения основных показателей используются следующие формулы:

• h2 = Н – 0,7 м;
• h1 = H/2 + 2,4 м;
• Д=В+150 см;
• 11 = Н – 0,2 м;
• l2 = Н – 0,8 м.

При измерении глубины колодца необходимо учитывать то, что при заборе воды ведро не должно опускаться ближе, чем на 30 см ко дну шахты. При средней глубине колодца 5 м и объеме бака для воды 8-10 литров необходимо рассчитывать на противовес на короткой стороне рукава массой не менее 15 кг. Более точный вес груза определяется опытным путем при установке колодезного крана.

Установка опоры для журавля

Перед установкой основания на расстоянии от выбранного по формуле колодца необходимо изолировать его от контакта с землей. Для этого к основной балке с помощью монтажных штифтов крепятся трубы, которые будут продолжением основания в земле. После этого выкапывают или сверлят яму глубиной 1 м садовым буром. Ширина должна быть такой, чтобы после установки труб между ними и землей оставалось расстояние 20-25 см. В это отверстие устанавливается опора так, чтобы прибл. 15-20 см от основания дерева до выравнивания земли и забетонирования ямы.

Важно! Необходимо закрепить опору подпорками и оставить до полного застывания на 2-3 недели

Монтаж балансира

К установке балансира крана для колодца можно приступать только после полного затвердевания раствора. Брус 50*50 см, идущий на стрелу, в месте крепления к опоре усиливается накладкой из деревянного бруска такой же толщины. С помощью пары стальных уголков и крепежного штифта М10 стрела крепится к опоре. Уголки крепятся к стойке шпильками М8.

Подвешивание шеста с ведром

Один из лучших вариантов стержня, удерживающего ведро, – дюралевая трубка длиной 2,2 м. Она покрыта влагостойкой пленкой для предотвращения коррозии.

Комментарий! Если вы решите вклеить стержень из дюралюминиевой трубки под цвет дерева, то весь смеситель будет выполнен в едином стиле.

Трубка прикреплена к длинному концу балансира метровой цепью.

К другой стороне шеста прикреплена цепь длиной 0,5 м с ведром.

К верхней части ведра прикреплен груз, который заставит емкость поворачиваться при контакте с водой и опускаться на дно.

Установка противовеса

Последнее, что необходимо прикрепить к крану, — это противовес на короткой стороне балансира. К стреле крепятся монтажными штифтами два железных стержня общей массой 15-18 кг. После полной сборки конструкции точный вес балансира определяется путем проверки подъемной силы ведра с водой.

Дизайнерское оформление журавля

Декоративный колодец под кран на даче, сделанный своими руками, станет полноценным элементом дизайна в ландшафте участка. Для красивого дизайна нужно учитывать другие постройки и компоненты на придомовой территории.

Чтобы украсить опорную часть крана растениями, выкопайте вокруг нее клумбу. Удобряют его перегноем и высаживают вьющиеся растения. Например, простой боб украсит подставку крана красивыми цветами, обвитыми вокруг основания.

оформление наземной части в виде крана – популярный вариант колодца такого типа.

Помимо знаменитой птицы, которая соответствует названию колодца, его часто украшают в виде других животных: жирафа, лисы, слонёнка, аиста.

Детям понравится исполнение крана в виде сказочных героев или героев мультфильмов.

Технология изготовления колодезного журавля + видео

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Инструменты

Весь процесс выполняется при наличии:

• лопаты;
• электролобзика;
• нождачки;
• измерительных принадлежностей;
• уровня;
• гаечного ключа;
• шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

Всю процедуру можно разбить на этапы:

1. Создается чертеж.
2. Роется колодец.
3. Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
4. К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
5. Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
6. «Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
7. Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
8. Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
9. Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

• песок;
• супесь;
• глина;
• суглинок.

Перед тем как начать обустраивать колодец необходимо выяснить какого типа почва на участке

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам

Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве

Если нанимать рабочих для копки колодца, то цена будет составлять 1000-2000 руб. за 1 метр

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

Оголовок для скважины или колодца размещается над землей

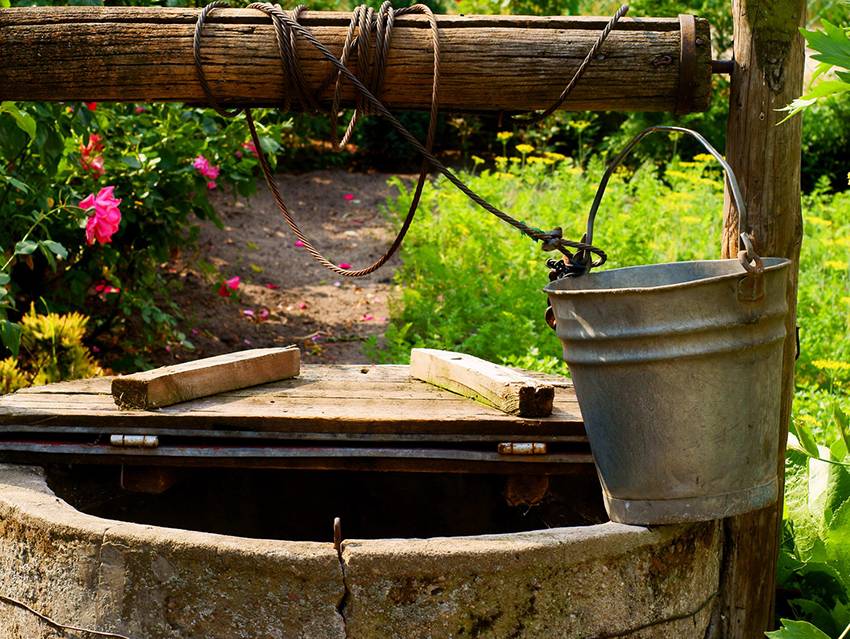

Интересные идеи для изготовления колодезного ворота ↑

Народные умельцы предлагают не бояться отходить от стандартной схемы изготовления ворота и использовать все, что под руку попадется. Без фантазии тут не обойтись. Пригодятся умелые руки. Так, обычную колоду можно превратить в настоящее произведение искусства, выполнив по ней резьбу.

Или использовать несколько бревен малого диаметра, собранных в цилиндрический барабан.

Еще больший простор для фантазии дает ручка подъемного механизма. Вместо изогнутого прута это могут быть обрезки водопроводных труб, заполненные песком, старый штурвал (или новый, сделанный собственноручно) и даже педаль от велосипеда! Конечно, в каждом конкретном случае необходимо предусмотреть их надежное крепление.

Сделать колодезный ворот не так уж и сложно. Для этого не понадобится много рук и дорогостоящих материалов. Бюджетный, практичный, удобный, простой в использовании – именно таким будет сделанный вами механизм подъема воды из колодца.

Оборудование колодца

Оптимальным временем для сооружения колодезной шахты признается засушливый период в конце лета, характеризующийся снижением уровня грунтовых вод до минимального показателя. К месту размещения предъявляются жесткие требования, предусматривающие удаленность от сточных канав, помойных и выгребных ям, септиков, скотных дворов и прочих источников загрязнения.

Возвышение оголовка над поверхностью земли на 0,8 м обеспечивает защиту конструкции от засорения мусором и пылью. Выступ предотвращает обледенение при отрицательных температурах. Для препятствия стеканию грязной воды в колодец рекомендуется оборудовать по периметру кирпичную или каменную отмостку.

Защитить стены колодезной шахты от обрушения позволяет крепление камнем, кирпичом, бетонными кольцами или деревом. Стволу придается форма круга, квадрата или многоугольника. На стенках фиксируются чугунные скобы, облегчающие спуск для проведения ремонтных или сервисных работ.

Дно колодца покрывается слоем песка, щебня или гальки. Повышению притока воды способствует заглубление нижнего участка шахтного ствола в водоносный горизонт или придание ему формы шатра.

Монтаж сруба

Колодец из деревянного сруба схематично.

Колодец из деревянного сруба схематично.

Для установки сруба применяются очищенные от коры, оструганные и ошлифованные бревна без сучков и трещин. Подходящим материалом для надводной части являются сосна и ель. Дерево, из которого изготовлен венец, соприкасающийся с водой, должно быть устойчивым к вредителям и гниению. Такими качествами обладают лиственница, ольха, дуб, вяз.

В колодцах глубиной до 6 м допускается монтировать сруб внутри готовой шахты, если ее стены устойчивы. После откачки воды дно выравнивается и покрывается слоем фильтрующего материала. Над установленной деревянной рамой, выполняющей функции основания, сооружаются венцы.

При глубине колодца больше 6 м рекомендуется использовать верхнее наращивание сруба. Нижняя кромка рамной конструкции заостряется, способствуя ее проседанию под действием силы тяжести по мере углубления шахты.

Шахта из бетонных колец

Укрепление колодезной шахты бетонными кольцами позволяет увеличить прочность и срок эксплуатации конструкции. Недостатком этого способа является большой вес блочных изделий из бетона, требующий использования специализированной техники для их установки в колодец.

Бетонные кольца поочередно опускаются в шахтный ствол. В качестве альтернативного метода применяется постепенная выемка грунта из-под базового блока, под собственной тяжестью погружающегося в колодезную шахту. Следующее кольцо устанавливается поверх предыдущего по мере заглубления конструкции.

Замковое соединение обеспечивает надежную фиксацию и облегчает стыковку деталей при монтаже колец. При отсутствии замка крепление выполняется металлическими скобами. Промежутки между бетонными блоками заполняются вяжущим раствором.

Монтаж бетонных колец.

Монтаж бетонных колец.

Одним из преимуществ этой технологии является отсутствие необходимости сооружения колодезного оголовка, т.к. защитные функции выполняет верхнее кольцо, возвышающееся над поверхностью.

Этап подготовительных работ

Прежде, чем самому приступать к обустройству колодца на участке возле дома, необходимо определиться с конструкцией, изучить технологию процесса и ознакомиться с правилами безопасности.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пример простой конструкции колодца

Пояснения к рисунку:

• А — надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
• В — гидроизоляционный замок из глины;
• С – донный фильтр из гравия, как правило, трехслойный. Первый — из крупных фракций размером 15см, средний – 10см, нижний — из мелкого щебня;
• D – верховодка;
• Е – ствол шахты из ЖБИ колец;
• F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Заметим, что мы привели схему устройства на основе ЖБИ колец, поскольку такая конструкция наиболее оптимальна.

Необходимые материалы

Для работы понадобится подготовить следующие материалы:

несколько ЖБИ колец, их количество зависит от глубины шахты, стандартные размеры показаны на рисунке;

Размеры колец

• материал для донного фильтра (гравий мелких и крупных фракций);
• скобы (с их помощью будут скрепляться кольца);
• ингредиенты для цементного раствора, которым будут замазываться швы.

Общая цена на материалы покажет, во сколько обойдется строительство колодца с бетонными кольцами(при условии, что копать его, а также выполнять другие работы, вы будете самостоятельно). Естественно, что стоимость существенно возрастет, если всю ручную работу станет выполнять бригада строителей.

Необходимо сразу предупредить, что вес ЖБТ колец довольно внушительный, и без посторонней помощи переместить их и установить не получится. Если вам некого позвать на помощь, то придется нанимать работников или обратиться в строительную организацию, специализирующуюся в этой сфере.

Заметим, что такое удовольствие не дешевое, например, в городе Выборг вырыть яму под шахту и организовать колодец глубиной 9 метров обойдется около 70 тысяч рублей.

Инструменты

С учетом, что земляные работы будут проводится без использования спецтехники, следует заранее подготовить:

• несколько лопат и ведер;
• треногу с установленным на нее подъемным механизмом;
• лестницу и веревку.
