Буржуйка на отработке особенно хороша для владельцев гаражей. Чертеж ее конструкции включает в себя два резервуара, соединенные трубой, а также дымоход.

Для создания печки на отработке понадобятся следующие материалы:

  1. Металл толщиной 4 мм для буржуйки.
  2. Металл толщиной 6 мм для крышки верхнего резервуара.
  3. Металлические прутья для ножек печки (3-4 штуки подходящей толщины).
  4. Труба из жаростойкого материала для соединения резервуаров (диаметр не менее 100 мм, длина около 400 мм).
  5. Труба для дымохода (длина не менее 4 м).

Работы по формированию буржуйки на отработке проводятся в таком порядке:

  1. К нижнему резервуару привариваются ножки.
  2. На этот резервуар сверху приваривают крышку с проделанными дырочками для масла и воздуха.
  3. На соединительной трубке делают не менее 50 отверстий с диаметром в 9 мм.
  4. Приваривают трубку к крышке нижнего резервуара.
  5. Сверху приваривается второй резервуар с заправочной горловиной и трубой дымохода.

Пользоваться такой буржуйкой-печью легко. Масло наливается в холодный аппарат через заправочную горловину почти доверху, не доходя до крышки резервуара всего нескольких сантиметров. Туда же закладывается растопочный материал в виде ветоши или газетной бумаги. Осталось поджечь, и вскоре вы будете наслаждаться теплом.

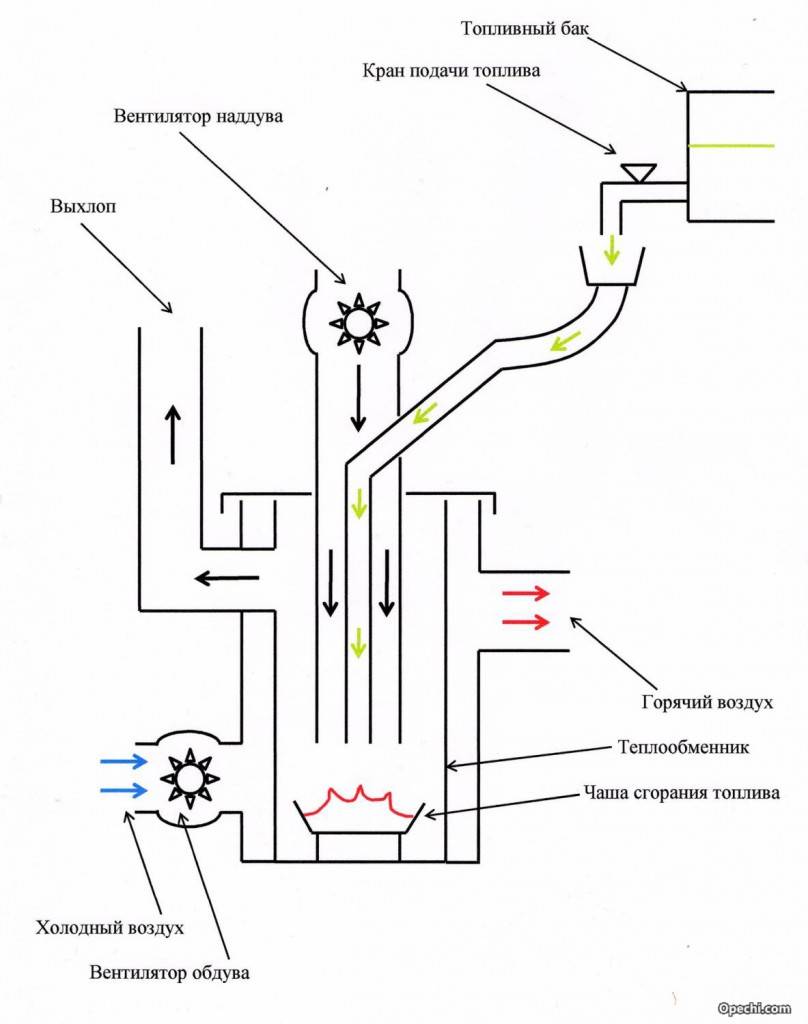

Схема печи-буржуйки на отработке

Как правило, такие печки «употребляют» от 700 до 2000 мл отработанного масла в час. Буржуйки на отработке позволяют кипятить воду и готовить нехитрую пищу. Однако их эксплуатация предполагает обязательное наличие в помещении хорошей вентиляции для вывода угарных газом, а также соблюдение правил пожарной безопасности (нельзя располагать рядом с печкой горючие материалы, использовать легковоспламеняющиеся материалы типа бензина, ацетона и пр.). Резервуар с отработкой нужно оберегать от попадания воды. Дозаправка маслом осуществляется только после полного остывания печки.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

  • Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
  • Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
  • Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
  • Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
  • В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем

Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении

Галерея

Банные печи с высоким КПД быстрее прогревают помещение. В бане становится тепло буквально за 15 минут, и высокая температура в ней держится намного дольше. Но лучше изначально построить хорошую печь, нежели потом изменять ее конструкцию, вставлять дополнительные трубы и т. д.

Мастера знают, как увеличить КПД банной печи так, чтобы она стала более эффективной. Процесс горения улучшится, печь будет давать больше тепла, а температура в бане сможет сохраняться намного дольше.

Связаться с нами можно по телефону (номер) или написав на почту (почта). Наши консультанты ответят на все интересующие вас вопросы, а при необходимости направят к вам мастера. Он осмотрит помещение бани, оценит конструкцию печи, и скажет, можно ли сделать ее КПД более высоким.

Особенности и принцип работы буржуйки

Простота устройства

Простота устройства этого вида печи позволяет использовать для ее создания, как готовые корпусные детали, так и собирать корпус самостоятельно. Буржуйка в гараж имеет те же составные части, что и печь промышленного производства. Прежде всего это – корпус, дверки топки и поддувала, колосниковую решетку и патрубок для монтажа дымохода. Впрочем, самостоятельное изготовление буржуйки для гаража позволяет самостоятельно выбрать размер печи. Выбрать расположение печи, применить дополнительные конструкции и элементы для увеличения теплоотдачи.

Буржуйка в гараж может быть выполнена по традиционной схеме – прямого хода дыма и продуктов горения в трубу. Можно также и по схеме печи длительного горения. А ещеможно сделать в виде печи с дожигом пиролизных газов.

Примечательно, что такая печь – это лучший вариант нагревательного прибора для гаражного помещения с условием временного пребывания в нем. Для бокса, где хранится автомобиль использование открытого огня противопоказано по правилам пожарной безопасности. А вот топка печи с закрытой камерой сгорания, да и еще с небольшим периодом горения вполне возможно, правда, при условии, что за ней будет постоянный и пристальный присмотр.

Особенности эксплуатации

Классическая буржуйка обладает довольно скверным характером – она прожорлива и отдает тепло только во время топки. При этом еще быстро остывает и не позволяет аккумулировать тепло без дополнительных устройств. Что касается прожорливости, то здесь все просто – у нее нет дымоходных каналов. Поэтому весь дым сразу отправляется в трубу. Тонкий корпус из металла быстро нагревается, но также быстро и остывает, для этого приходится постоянно подкидывать топливо. Ну а что касается аккумулирования тепла, то в гаражном помещении обычно требуется тепло во время работы. В связи с чем длительное сохранение тепла не нужно.  Кстати об аппетите печи. Печь практически всеядна, в ней можно сжигать дрова, пеллеты, дровяной и торфяной брикет, бурый и каменный уголь. Что касается угля то единственное правило при этом не перекрывать задвижки, чтобы не было образования угарного газа.

Растопка печи проводится бумагой и мелкими лучинами, потом идут мелкие поленца, а когда пламя начинает играть вовсю, в топку отправляются массивные поленья. Регулировка подачи кислорода регулируется при помощи дверки поддувала. При сгорании топлива дым отводится в трубу из листового металла. Дымоход при этом не имеет задвижек и шиберов, поэтому в печи постоянно хорошая тяга. Однако для пожапробезопасности приходится устанавливать искрогаситель.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной, и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет интерьера вместо камина.

К слову, камин в сборке более сложен, требует множество затрат, а также согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как такие печи не считаются стационарным элементом. Как можно заметить по видео, множество мастеров отапливают свои гаражи, дачи и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Требования по сооружению буржуек

Экономичная печь длительного горения на дровах должна отвечать некоторым требованиям и правилам устройства:

  • В обязательном порядке подобное сооружение обустраивается дымоотводящей трубой, а помещение оборудуется приточно-вытяжной вентиляционной системой.
  • Учитывая, что конструкция буржуйки при нагревании раскалятся до очень высоких температур, необходимо соблюдать требования пожарной безопасности при её установке в помещении.

Печь должна располагаться вдали от легковоспламеняющихся конструкций стен, потолка и пола, а также иметь ограждение для исключения пожара и риска получения ожогов во время ее эксплуатации. Огороженная стенкой из термоустойчивого кирпича буржуйка не только становится безопасной при работе, но и создает дополнительные площади нагрева.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

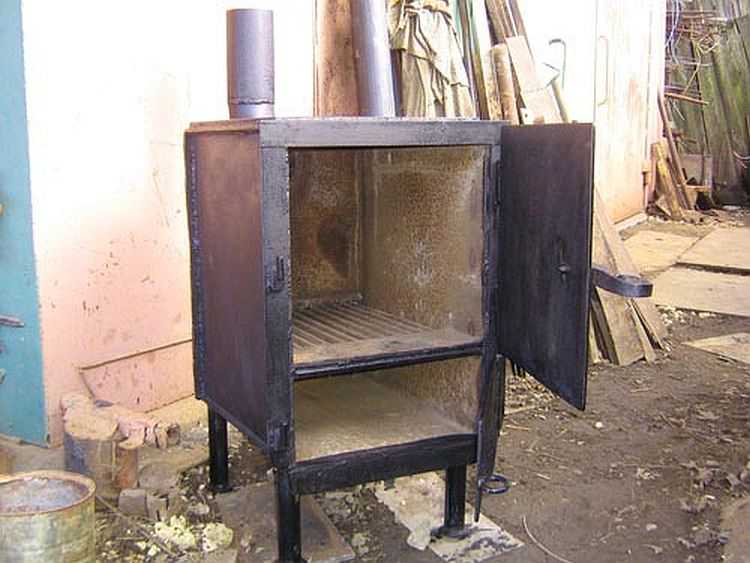

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см. Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

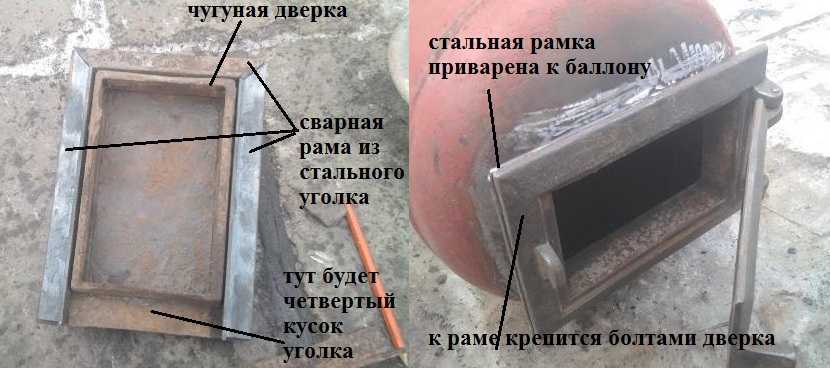

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Расчёт параметров

Расчёт твердотопливного отопительного прибора имеет целью определить две величины: объем топки, с помощью которого можно будет обеспечить требуемую мощность, и размеры поперечного сечения дымохода. Рассмотрим обе части расчёта детально и в привязке к выбранной нами печи.

Объём топки и мощность отопительной печи

Оценить приблизительно производительность твердотопливной печи по теплу достаточно просто. Предположим, объем её топки составляет Vт = 50 л.

Объем помещающихся в неё дров рассчитаем по формуле: Vд = Vт * Кз.

Где Кз — коэффициент заполнения топки, обычно принимают Кз = 0,63.

Следовательно, Vд = 50 * 0,63 = 31,5 л.

Следующим шагом определяют массу дров. Для этого нужно знать их плотность — она зависит от разновидности древесины:

  • сосна — 470 кг/м3;
  • берёза — 600 кг/м3;
  • бук — 620 кг/ м3;
  • дуб — 650 кг/ м3.

Массу дров вычислим по формуле: М = Vд * р.

Где р — плотность древесины.

Если расчёт выполняется, к примеру, под дубовые дрова, то М = 0,0315 * 650 = 20,5 кг.

Количество тепловой энергии, которое получится при сжигании этой массы дров, вычислим по формуле: Q = М * 0,8 * Т * КПД.

Где 0,8 — данное число показывает, какая часть топлива сгорает полностью (80%);

Т — удельная теплотворная способность топлива, МДж/кг:

  • дуб — 20 МДж/кг;
  • бук — 15,5 МДж/кг;
  • берёза — 16,5 МДж/кг;
  • осина — 18,2 МДж/кг.

КПД — КПД печи: для рассматриваемого здесь агрегата КПД можно принять равным 75%.

Тогда: Q = 20.5 * 0.8 * 20 * 0.75 = 246 МДж.

Для определения мощности отопителя воспользуемся формулой: W = Q / t.

Где t — время горения одной топливной закладки, с. В обычном режиме такая масса дров будет гореть чуть дольше 2 часов, следовательно, принимаем t = 8200 с.

Тогда W = 246 * 1 000 000 / 8200 = 30 000 Вт = 30 кВт.

Но такой расчёт применим к традиционным печам, в которых топливо сжигается обычным способом. В теплогенераторах длительного горения режим несколько иной, да и время сгорания топлива может меняться, поэтому приведённая здесь методика зачастую даёт большую погрешность.

Печь, которую в данной статье предлагается сделать своими руками, будет иметь топку объемом 112 л. Тогда ее мощность составит примерно 112 * 0,205 = 23 кВт. Полезный объём составит примерно 70–80 л.

Учитывая, что средняя длина полена составляет примерно 40 см, длину топки примем равной 46 см. Тогда ее ширину и высоту можно принять равными, соответственно, 36 см и 25 см.

При таких размерах печь будет весить около 150 кг.

Время работы без перезаправки топлива составляет 10 – 12 часов для древесины и около 24 часов для угля.

Определение размеров поперечного сечения дымохода

Требуемая площадь сечения дымохода зависит от мощности подключённого к нему теплогенератора. Соотношение этих величин приведено в СНиПе, посвящённом организации систем отопления, вентиляции и кондиционирования:

  • для установок мощностью до 3,5 кВт сечение дымохода должно иметь размеры не менее 140х140 мм;
  • при мощности от 3,5 до 5,2 кВт — 140х200 мм;
  • от 5,2 до 7 кВт — 140х270 мм;
  • свыше 7 кВт — 270х270 мм.

В случае подключения теплогенератора к круглой стальной трубе площадь её сечения должна быть такой же, как у прямоугольных дымоходов, перечисленных в СНиПе. Следовательно, для нашей печи с её мощностью в 23 кВт минимальная площадь сечения круглого дымохода равна 27 х 27 = 729 кв. см, то есть его диаметр должен быть не менее 30,5 см.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

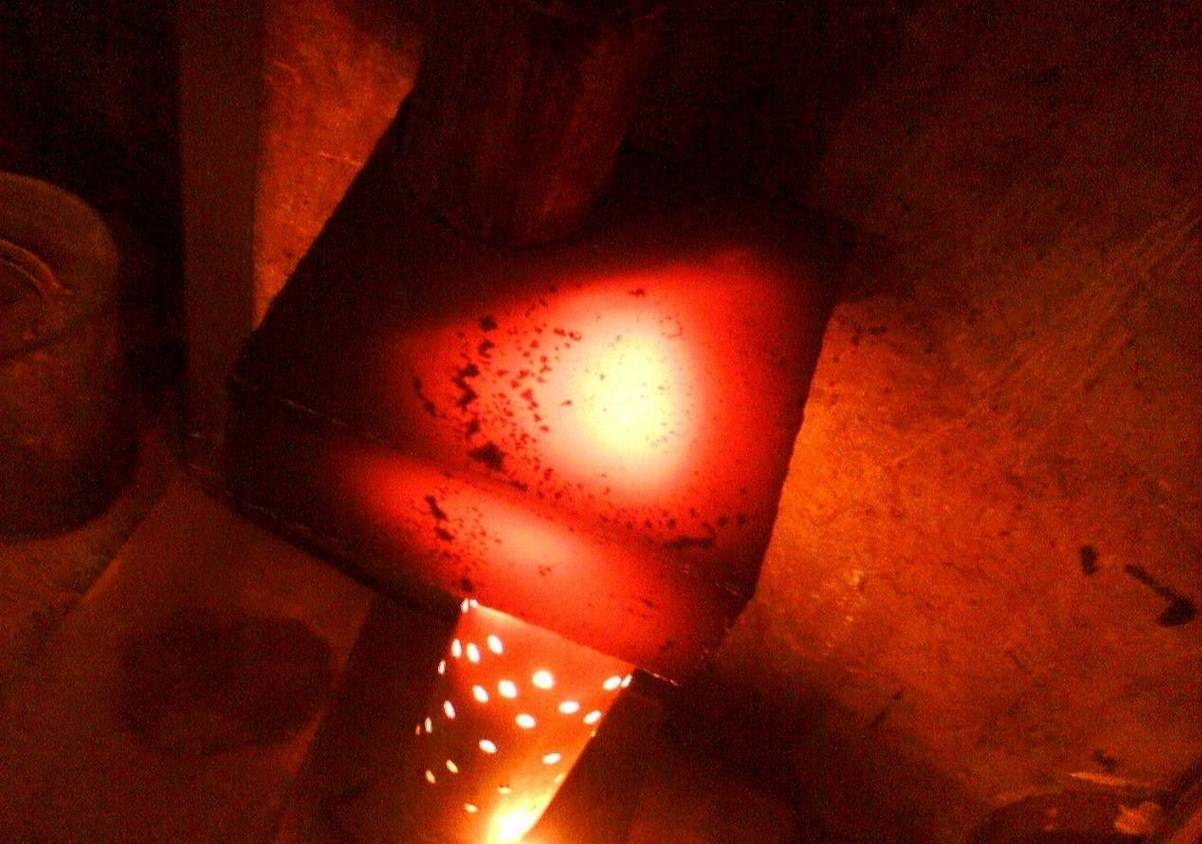

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Буржуйка на отработке: экономия на топливе
