Бюджетные варианты откатных ворот своими руками: Пошаговая инструкция и Чертежи

Деревянные консольные откатные ворота с металлическим каркасом. СДЕЛАЙ САМ

Рассмотрим вариант консольных ворот из дерева и металла. Если вы любите натуральные материалы он специально для вас, да и выглядит деревянный забор благороднее и интереснее.

Разберем по шагам весь процесс

Закрепляем на столбе забора роликовые подшипники на кронштейнах

На противоположной стороне установим остановочные упоры

Свариваем каркас и устанавливаем направляющую

Закрепляем в нижней части колесики для отката

Обшиваем каркас доской и крепим ворота

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=dTUZd7OBRY4Ссылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=xwPGUNAoAXAОригинальное название: Откатные ворота своими руками на винтовых сваяхАвтор видео: Иван Галкин

Читать полностью (ссылка)

Откатные ворота своими руками: фотоотчет с пояснениями

Принцип работы

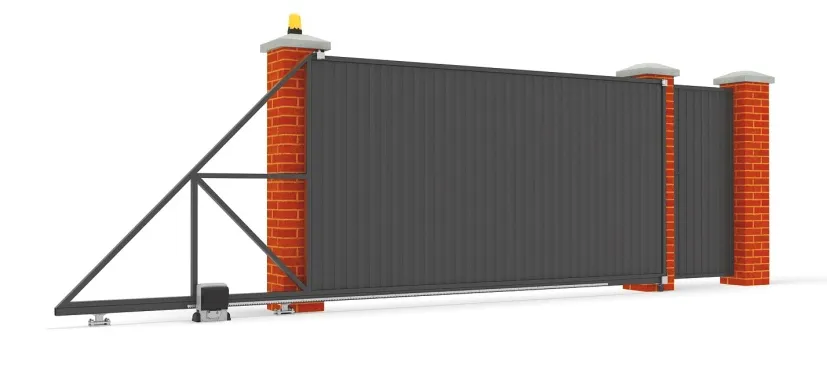

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Что понадобится для сооружения своими руками

Виды и типы откатных ворот

Устройство и конструктивные особенности механизмов и способов установки.

По способу открывания:

раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;

откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.

Устройство раздвижных и откатных самонесущих ворот

Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.

По степени механизации:

ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;

автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.

По типу направляющих:

подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;

консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.

Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).

Откатные ворота подвесного и консольного типа

Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.

Откатные ворота из профнастила своими руками

Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.

Данные высоты и ширины проема

Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.

Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.

Для большинства транспортных средств 2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.

Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.

Материалы и фурнитура: как выбрать и рассчитать

В расчетах размеров используется представленный выше рисунок:

Расчеты для рамы, которая представлена в виде трубы. Сечение 60*30 и толщина 2 мм. Определим длину:
- 4 200*2+1 800+1 865=12 065 мм;
- длина гипотенузы с=√b2+ a2, √1 8002+1 8652=2 591 мм, 12 065+2 591=14 656 мм. Итого: 14,66 м.
Расчеты для внутренней части каркаса, который представлен в виде трубы с размерами 40*20. Расчеты ее общей длины: 4 200*3+1 865*4=2 060 мм. Итого: 20,6 м.

Чтобы стоимость откатных ворот была дешевле, невыгодно изготавливать собственноручно фурнитуру. Поэтому ее лучше приобрести в магазине. Покупая фурнитуру стоит рассчитать примерный вес будущей раздвижной калитки. Это позволит выбрать ролики, которые смогут выдержать данный вес.

С внутренней стороны раздвижную калитку, сооруженную своими руками, можно обшить любым материалом. Идеально для этого подойдет профильный лист.

К его преимуществам относятся:

разнообразие размеров и цветов;
небольшой вес;
имеется антикоррозийное покрытие.

Используя пример с представленным выше рисунком, необходимы:

Лист профнастила. Размер 7,8 кв. м.
Саморезы, имеющие сверло или заклепки – для закрепления листа профиля.
Отрезок швеллера для закладной. Его размеры: ширина – 17-20 см, длина должна соответствовать длине, равной половинной части проема. В предлагаемом варианте не меньше двух метров.
Для каркаса у фундамента — арматура. Диаметр: 12-16 мм, Длина:15 мм.
Цемент, песок и щебень, чтобы замешать бетон для фундамента (1:2,1:3,9). Из примера 0,5 м3 бетона.

Инструмент

Чтобы соорудить конструкцию, откатываемую в бок, подготавливаются такие средства:

шуруповерт или клепочник;
рулетка, молоток, маркер белого цвета;
мешатель бетона;
лопата с формой совка и штыка;
инструмент для сварки (лучше полуавтомат);
защитный материал для рук и глаз;
болгарка, имеющая отрезные и шлифовочные диски.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
Поликарбонат. Материал для тех, кто хочет легкие ворота.
Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

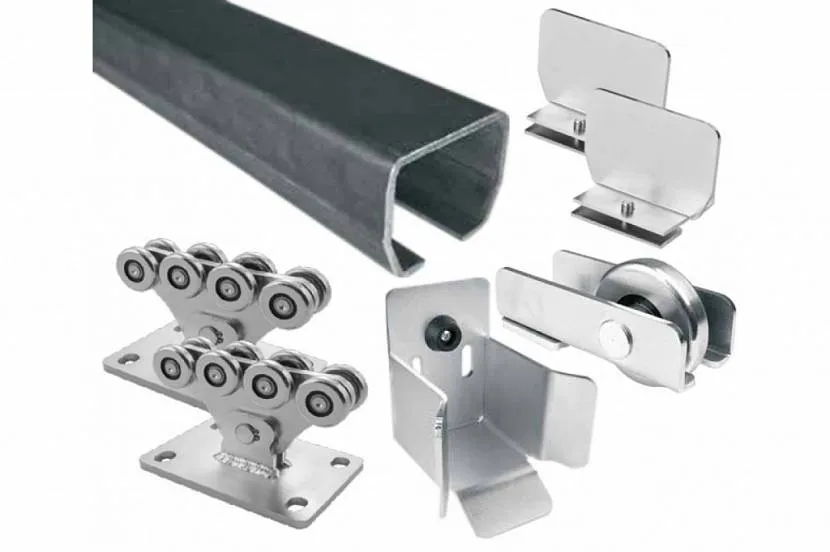

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
Если забор закрывается профнастилом, то его уйдет около 8 м2.
Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
Для фундамента приобретается арматура 20 м сечением 10-15 мм.
Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

лопаты: совковая и штыковая;
бетономешалка;
сварочное оборудование;
шуруповерт (клепочник);
рулетка;
молоток;
болгарка;
маркер.

Виды конструкций откатных ворот

Консольные

Наиболее практичными и распространёнными считаются конструкции консольного типа. Принцип устройства: полотно ворот крепится к установленной на прочном основании балке, крепежными элементами выступают роликовые тележки.

Основные преимущества консольных воротных систем:

Простой монтаж, доступный для самостоятельного исполнения.
Размер проёма может быть любым, без обязательного предварительного проектирования.
Верхняя балка отсутствует, что обеспечивает проезд транспорта любой высоты.
Закрывание – открывание может осуществляться в ручном либо автоматическом режиме.
Воротное полотно располагается на уровне примерно 9 см от земли, не соприкасаясь с землёй. Это важный момент для эксплуатации в условиях российских снежных зим.

С точки зрения стоимости, фундамент для консольных ворот стоит сравнительно недорого по отношению к иным вариантам конструкций откатных ворот.

Подвесные

Конструкция откатных подвесных ворот представляет собой балку, к которой подвешено воротное полотно. Она жёстко устанавливается над проёмом, ворота передвигаются вдоль неё.

Достоинства подвесного варианта:

надёжность конструкции;
устойчивость к взлому и ветровым нагрузкам;
нет ограничений в параметрах и весе полотна.

Имеется очень серьёзный недостаток с точки зрения практически эксплуатации: балка определяет предельную высоту проезжающих в ворота автомобилей. Поэтому подвесные ворота применяются преимущественно на въезде в производственные или складские территории, — где их перечисленные преимущества играют определяющую роль.

Рельсовые

Простейший вариант: рельсы располагаются вдоль проёма, по ним и передвигается воротное полотно. Для его удержания в вертикальном положении применяется скоба, закрепляемая на опорном столбе.

Простота возведения рельсовой системы сочетается с возможностью использования в больших проёмах.

Основной недостаток: необходима постоянная очистка рельсов от грязи, снега, наледи.

Как особая разновидность откатных систем позиционируются противопожарные ворота.

Поэтапный монтаж откатных ворот

Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.

Этапы:

Возведение стоек;
Подготовка фундаментной основы;
Создание полотна;
Установка ворот.

Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.

Установка столбов

Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.

Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.

Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.

При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.

Строительство фундамента

Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.

Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.

Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.

Этапы создания фундамента:

Подготовка траншеи (метр-полтора);
Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
Прутки, лежащие друг напротив друга, скрепляют попарно;
В яму устанавливают закладную, подгоняют швеллер;
Монтируют опалубку и пояс из арматуры;
Заливают цементным раствором, утрамбовывают.

Изготовление створки

Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.

Полотно сваривают снизу вверх.

Этапы:

Создают наружную раму. Она исполняет роль главного каркаса полотна;
К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
Сварочные швы шлифуют, а сами ворота грунтуют;
Пульверизатором красят в 2-3 слоя;
Воротное полотно обшивают профлистом, который закрепляют метизами.

Инструкция по сборке конструкции

Этапы сборки:

Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
Подваривают пластины регулировки;
Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
Проверяют вертикальность положения строительным уровнем;
Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.

По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.

Советы по установке откатных ворот

Как оснастить их автоматикой

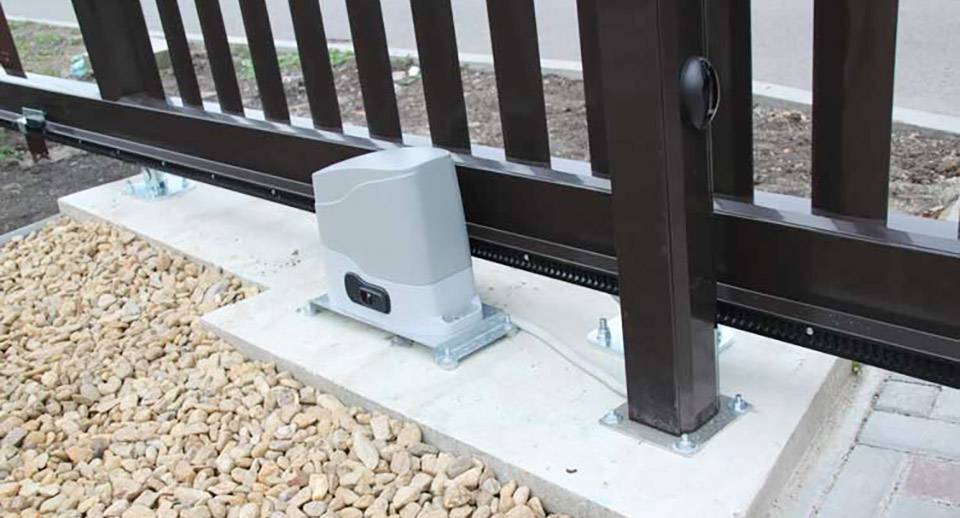

Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:

пульт управления;
электрический привод;
блок управления;
фотоэлементы;
сигнальная лампочка;
рейка.

К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

Наличию опции регулировки температуры для функционирования на морозе.
Поддержке изменения скорости движения створки.
Наличию в комплектации резервных источников питания.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

сварочный аппарат;
пилу;
болгарку;
шуруповёрт;
ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Роликовые опорные каретки – основа работы сдвижных ворот

Установка откатных ворот

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот. Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке

Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

Устройство откатных ворот

Изготовление рельсовых откатных ворот своими руками

Вариант №2. Вечные ворота

Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней пpaктикой. В конструкции используют самодельные ролики, выточенные на станке.

Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.

Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.

К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности. Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опopных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опopные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Как сделать бюджетные откатные ворота своими руками: Инструкции
