Беседки из металла: чертежи и инструкция постройки

Конфигурации беседок

Садовые и парковые сооружения для отдыха, как правило, имеют четырех- или шестиугольную форму, но встречаются и восьмиугольные варианты. Чем больше углов в каркасе, тем сложнее процесс сборки, зато такие конструкции выглядят оригинальнее.

Для обшивки беседки округлой формы подходит поликарбонат, который легко гнется и позволяет создавать арочные и шарообразные конструкции.

Для создания закрытого пространства стены обшивают полностью – такие постройки защищены от негативного воздействия погодных явлений. В свою очередь, открытые беседки позволяют насладиться единением с природой и свежим воздухом.

Чертежи беседок из металла. Беседки из металла: чертежи и инструкция постройки

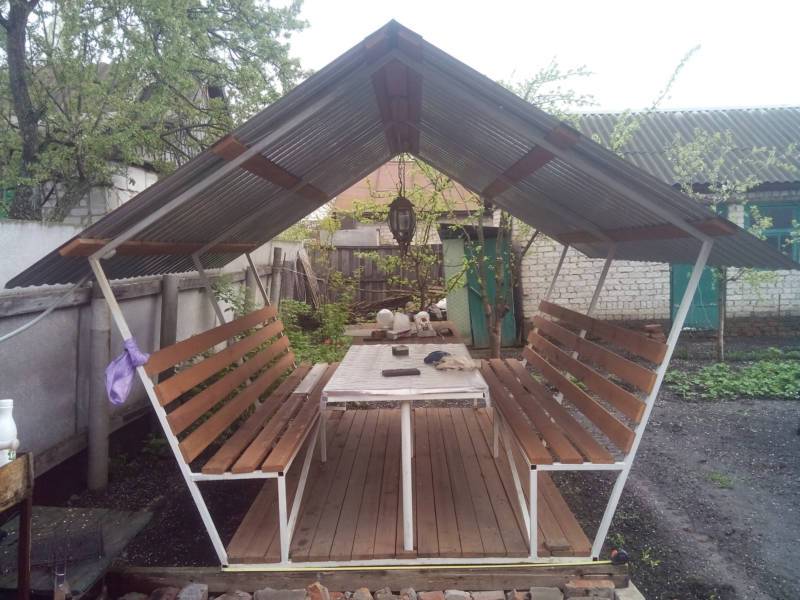

Металлическая беседка является популярным вариантом садового домика для отдыха. Многие хозяева предпочитают выбирать в качестве материала для строительства такой конструкции именно металл, ориентируясь на его многочисленные положительные свойства. Плюс выбора в пользу подобного материала заключается еще и в том, что беседку из него можно заказать в готовом виде, поскольку многие производители предлагают такие строения на любой вкус в широком ассортименте. Однако зачастую мастера с соответствующим опытом работы предпочитают изготовить это изделие самостоятельно.

Особенности

Чаще всего беседки из металла представляют собой навес, который покоится на сравнительно тонких опорах, в результате чего при отличном обзоре во все стороны обеспечивается должная защита от чрезмерно ярких солнечных лучей и осадков. Вопреки кажущейся воздушности, такая постройка не лишена долговечности – может прослужить хозяину добрую пару десятилетий. При этом металлический садовый навес совершенно неприхотлив к типу почвы – даже рыхлый/ненадежный грунт может стать для него подходящей основой. Нельзя не отметить, что при необходимости уже установленную беседку можно просто снять, а затем перенести в другое место без потери внешнего вида.

Сам по себе металл как материал для постройки обеспечивает ряд неоспоримых преимуществ:

• правильно защищенная от влаги конструкция способна служить десятки лет;
• обеспечивается высочайшая прочность и надежность строения, достигаемая, в том числе и за счет целостности изделия;
• металлическую конструкцию довольно просто изготовить даже своими руками (при условии, что в хозяйстве найдется сварочный аппарат и хозяин умеет им пользоваться).

Чертеж беседки с мангалом. Какие бывают беседки

Классификация беседок может быть по материалам их изготовления.

1. Деревянные – самые распространенные и популярные среди владельцев загородных домов.

   Деревянная беседка с мангалом

2. Рубленые беседки — из оцилиндрованных бревен, применяется для основательного массивного проекта с площадью не меньше 10 квадратных метров.
3. Кованые – из кованого металла, ажурные и разнообразные в своем исполнении.
4. Металлические — из гнутой стальной полосы или металлопрофиля.
5. Из алюминиевого профиля обычно квадратного сечения, могут быть сборными конструкциями.

   Беседка с мангалом

6. Из ПВХ-профиля – не очень жесткий материал, но морозоустойчив и не подвержен горению.
7. Каменные – из камня и бетона в виде садовых павильонов, с куполами из того же материала, могут быть выполнены из любого камня – песчаника, мрамора, бута и пр.
8. Комбинированные – здесь присутствует любой материал – по проекту и вкусу заказчика.

Разнообразие беседок

По самой фактуре все беседки можно разделить на две группы.

1. Открытые – без защитных стен, окон, в наличии – только крыша.
2. Закрытые – с раздвижными окнами, стенами, часто застекленные – в раздвижными окнами, представляют собой мини-избушки.

По возвышению над уровнем земли:

• наземные;
• с лестницей;
• с подиумом или пьедесталом.

По стилю

Английский стиль

1. Русский – деревянные с массивными скамьями и деревянным столом.
2. Английский стиль – из мрамора или другого камня.
3. Итальянский – дерево с элементами чеканки или кованых вкраплений.
4. Французский – с колоннами и куполом.
5. Японский – простота линий и оригинальность крыши.
6. Китайский – с округлыми формами, даже в форме веера – сектора круга, могут иметь по 6-8 углов.
7. Восточный – с шатром и шелкографией и так далее.

В китайском стиле

Также такую зону можно украсить заборчиком, который может быть и декоративным и служить лишь для обозначения места отдыха.

Как составить проект

Строительство даже таких простых конструкций, как металлические беседки, своими руками начинается с составления проекта. При этом рассчитывается количество необходимого для возведения каркаса и обшивки материала, а также рисуются чертежи.

Каким должен быть размер

Размеры для таких конструкций как дачные металлические беседки выбирают в зависимости от количества проживающих в доме людей.

Беседки железные. Фото солидного и удобного сооружения

Согласно нормативам СНиП высота беседки от пола до потолка не должна быть меньше 2.3м. Площадь рассчитывается исходя из того, что на каждого отдыхающего должно приходиться 4м2. Конечно, на личном участке возвести огромный павильон будет проблематично. Однако сооружение площадью меньше, чем 2.5*2.5м строить все же не рекомендуется. Самыми же популярными размерами являются 3*3м и 3*4м.

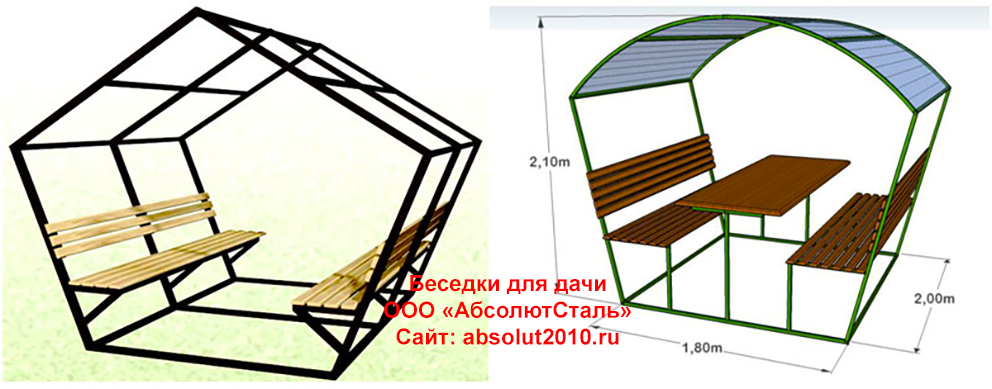

Чертежи конструкции

Конечно же, проекты таких сооружений обязательно дополняются схемами. Чертежи можно составить самостоятельно или скачать в интернете.

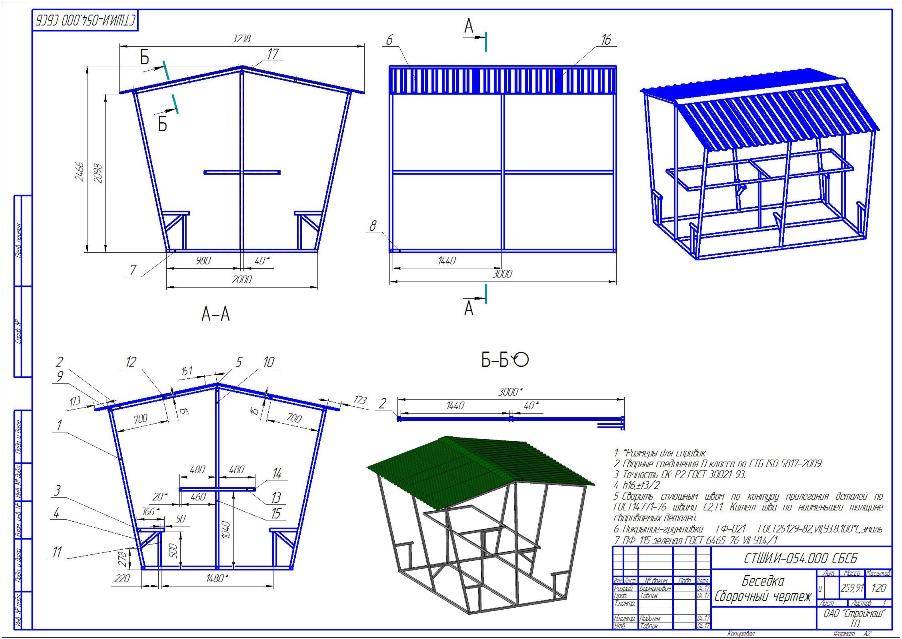

Беседка из металла. Фото, чертежи простой изящной конструкции, которую несложно будет построить самостоятельно

Важно: К проекту обязательно должен быть приложен план сооружения сверху, а также фронтальная и профильная его схема. На всех проекциях при этом соблюдаются пропорции и указываются размеры. Также в обязательном порядке рисуются эскизы беседки

Также в обязательном порядке рисуются эскизы беседки.

Помимо всего прочего, желательно, воспользовавшись какой-нибудь компьютерной программой, создать 3D модель будущего сооружения.

К проекту желательно приложить 3D модель

Последний шаг обязательным не считается. Необходим он только в том случае, если беседка имеет очень сложную форму и конструкцию, что бывает достаточно редко.

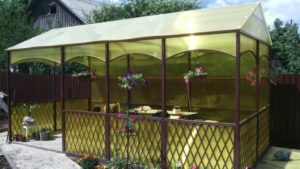

Садовая беседка из металла – и эффектно, и практично

Когда зной и жара на улице больше не приносит удовольствия, а стены дома прогреты до такой степени, что хочется скорее вырваться на свежий воздух, у некоторых владельцев загородной недвижимости возникает острое желание отыскать уютное и прохладное место, где можно будет спрятаться от палящего солнца. Отличным решением в этом случае станет садовая беседка из металла, сконструировать которую можно своими руками.

Выполненная с учетом всех строительных норм и рекомендаций, изящная конструкция не только принесет пользу своему владельцу, но и станет центральным звеном всего архитектурного ансамбля.

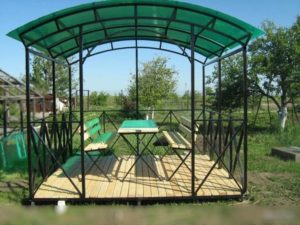

Металлические беседки могут смотреться очень легко и воздушно

Аккуратно построенные и красиво декорированные беседки из металла являются прекрасным эстетическим дополнением к ландшафтному дизайну. Органично вписываясь в общую архитектуру, они подчеркивают вкус и предпочтения владельца. Многообразие размеров и стилей садовых беседок, необычные дизайнерские решения и неординарный, а порой и очень замысловатый декор, формы, далекие от стереотипа (квадратные, круглые, 6-ти и 8-миугольные конструкции), – все это поражает воображение.

И все же главное преимущество беседок из металла – это не их вид, а отличная прочность и долговечность: такая постройка исправно прослужит не только вам, но и принесет пользу вашим детям и внукам. Единственное, что потребуется от вас, — это периодически осматривать конструкцию и своевременно удалять коррозию. Благодаря хорошей жесткости каркаса, металлическая беседка не деформируется и не потеряет свою геометрию, даже когда грунт под постройкой будет неравномерно проседать из-за сезонных изменений.

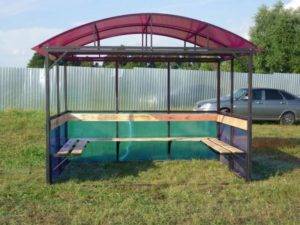

Беседка из металла очень надежна

Существует огромное количество вариантов обустройства внутреннего пространства садовой беседки и способов оформления кровли. Чаще всего используют металлические профлисты, шифер, поликарбонат – здесь выбор ограничивается только личными предпочтениями владельца будущей конструкции и его финансовыми возможностями.

Садовая беседка также может быть стационарной или переносной. Стационарные конструкции монтируются на подготовленное заранее основание (чаще всего это столбчатый фундамент, но можно соорудить и плитный), а их переносные конкуренты фиксируются прямо в грунте. Преимущество последних заключается в том, что с наступлением морозов они быстро и с минимальными усилиями демонтируются.

Части легкой кованой беседки можно демонтировать на зиму

Изготовленная своими руками садовая беседка – это, безусловно, отличный повод для гордости владельца. Поэтому мы предлагаем вам ознакомиться с основными этапами возведения крепкой садовой беседки, столь необходимой на приусадебном участке.

Антикоррозионное обрабатывание готовой металлической беседки

Металлические беседки для дачи прослужат долго, если вы сделаете их правильную обработку. Иначе металл быстро покроет коррозия.

Для того чтобы металлическая беседка простояла более длительное время, ее необходимо   изначально правильно обработать в целях профилактики. Иначе металл быстро покроет коррозия.

• Для предотвращения разрушения металла потребуется установить на электро-шлифовальную машинку (болгарку) диск с проволочной щеткой и хорошенько отшлифовать участки труб, где обнаружены следы коррозии.
• После очищения поверхности металла его необходимо покрыть грунтом. Для этого понадобится обычная автомобильная грунтовка в баллонах.

• После того, как нанесли грунтовый слой, следует дождаться его полного просыхания. Обычно производители указывают время, нужное для высыхания грунтовки на баллоне. Далее, требуется тщательно обследовать сухую поверхность во избежание допущения подтеков и неровностей. Если они все же присутствуют, их можно легко убрать мелкозернистой наждачной бумагой.
• Загрунтованную, подготовленную поверхность нужно покрыть краской по металлу. Учитывая то, что толщина труб невелика, нецелесообразно применять краску в баллончиках. Конструкцию лучше всего выкрасить качественной кистью.

Поэтапное строительство

Чтобы сделать беседку, потребуется составить подробный план, по которому можно подсчитать количество необходимых материалов. В чертеже указываются тип конструкции, точные размеры, а также сведения о каркасе и обшивке.

Составляя чертеж, учтите, что существуют стандартные требования к беседкам и их габаритам. Высота конструкции не должна быть менее 2,3 м, а на каждого отдыхающего должно приходиться как минимум 4 кв. м площади постройки.

При этом чертеж можно составить самостоятельно или же выбрать готовый – оба варианта допустимы. Главное – соблюдение пропорций и размеров. План содержит вид постройки сверху и фронтальную схему сооружения.

Можно воспользоваться компьютерными программами и создать 3D-модель беседки, которая отразит каждую деталь будущего сооружения. Это особенно актуально, если постройка отличается сложной конструкцией. После составления проекта начинают сборку каркаса.

Строительство пола

Прежде чем залить фундамент бетоном, по методу «египетского треугольника» (или любому другому) делают разметку площади. Затем в запланированном месте снимают слой земли 15-20 см. В получившийся неглубокий котлован засыпают песок толщиной 5 см, который утрамбовывают водой.

После этого устанавливают временные деревянные конструкции, выполняющие роль опалубки. Далее для укрепления будущего фундамента укладывают сетку из арматуры. Сварить элементы сетки не получится, специалисты рекомендуют применять только крепление проволокой. Это избавит от проблемы появления ржавчины на местах соединений.

На заключительном этапе котлован с сеткой заливают бетонным раствором, а поверхность полученной площадки выравнивают. Как вариант, для создания прочного ровного пола в беседке используют классическую брусчатку, однако это удорожает стоимость работ.

Монтаж рамы каркаса

Для установки опорных столбов по краям площадки выкапывают ямы глубиной до метра. В них устанавливают профилированные трубы и заливают у основания бетоном. Иногда опорные столбы просто вбивают в землю, что не менее эффективно, но требует определенных навыков и физической силы.

После установки к столбам в два ряда приваривают прожилины. При этом один ряд располагают в 2 см от пола, а второй – в 90-150 см от первого. Поперечные отрезки труб каркаса монтируют по всему периметру беседки, кроме участка, где будет устанавливаться дверь или калитка.

Обустройство крыши

Далее приступают к монтажу верхней обвязки, которая служит основой для кровли. Проще всего сделать двускатную крышу. Для этого сначала отрезки труб попарно соединяют на земле и выравнивают, и только потом подготовленную конструкцию поднимают наверх.

Следующим шагом приваривают раму крыши к столбам. Чтобы получилась разборная конструкция, опоры и кровельный каркас не сваривают, а закрепляют между собой. В таком случае стойки не устанавливают в землю, а монтируют на подготовленные крепления в полу или фундаменте.

Разборные беседки сделать сложнее, зато они удобнее.

Когда установка основы завершена, поверхности грунтуют и красят, чтобы защитить от негативного влияния осадков и появления коррозии.

Крепление отделочных материалов

Как только лакокрасочное покрытие высохло, приступают к обшивке каркаса из труб. Возможно создание кованых беседок, в которых декоративные элементы крепятся на раму каркаса болтами или при помощи сварки. Этот вариант привлекательный внешне, но непрактичный: такая беседка не защищает от ветра, солнца и дождя, а служит только для украшения двора или парка. С практической точки зрения подходящие для обшивки материалы – дерево, листы металлического профиля или популярный сегодня поликарбонат, которые легко поддаются обработке.

Отделочный материал раскраивают согласно заданным размерам и делают в нем отверстия для последующего крепления к каркасу. Если для обшивки используется поликарбонат, то отверстия должны быть чуть шире болтов. Во время резкого перепада температур это позволит избежать появления трещин, поскольку материал имеет свойство расширяться при определенных условиях.

После установки стен монтируют кровельное покрытие, в роли которого чаще всего используют профлисты или поликарбонат. Прозрачный полимер пропускает солнечные лучи, делая беседку светлой, но при этом защищает от дождя и снега.

Финальные шаги

На завершающем этапе устанавливают дверь, если она предусмотрена планом

Важно правильно просчитать каждый параметр еще на стадии чертежа, чтобы не было проблем при монтаже конструкции

Сборка беседки из металлопрофиля – процесс несложный, не требующий специальных навыков и инструментов.

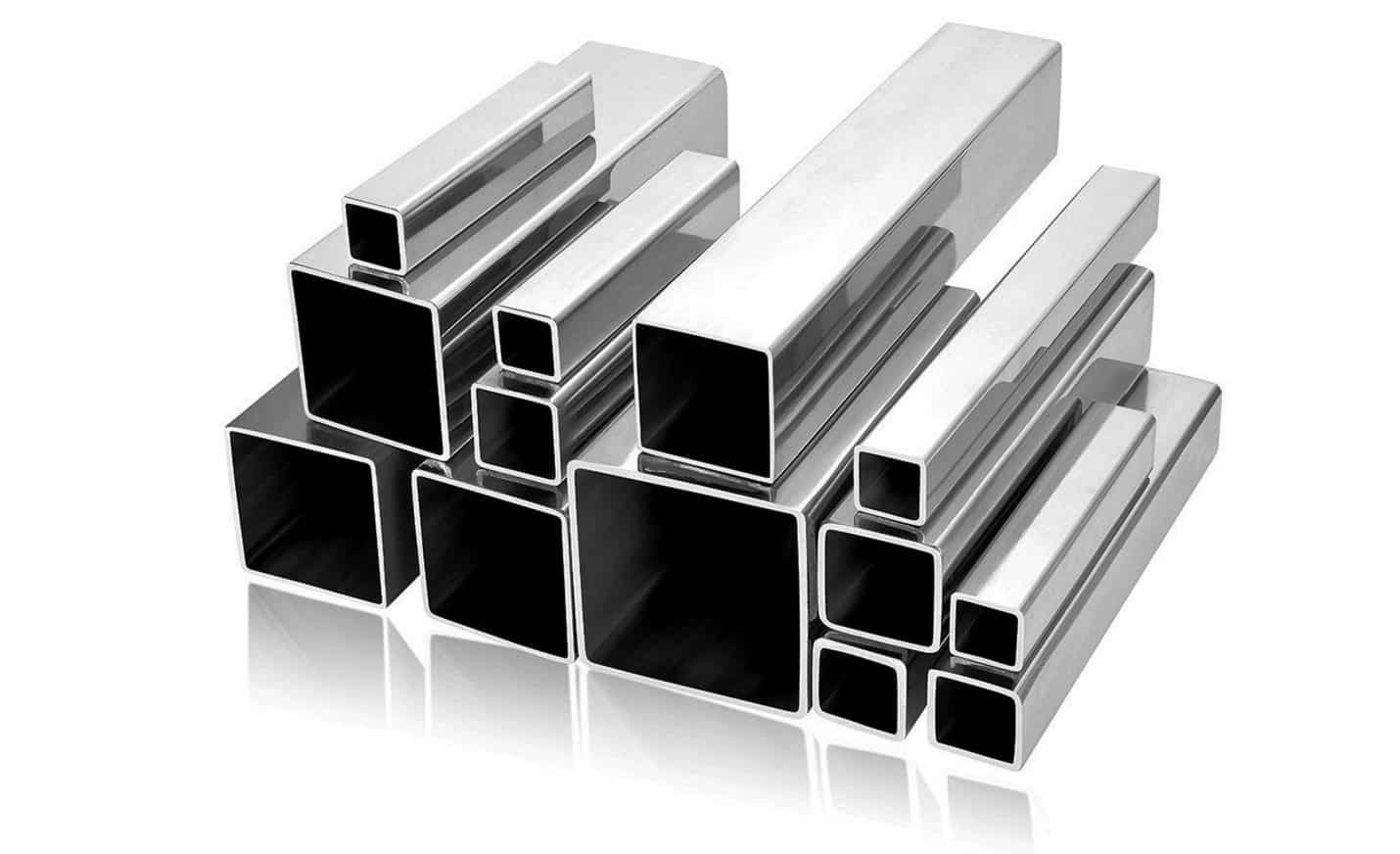

Что такое профильная труба, её плюсы и минусы

По сути, этот материал представляет собой металлическую трубу, сечение которой может разница. Принято использовать для возведения построек любого размера и назначения. Используется как новичками, так и профессиональными строительными бригадами. Относится к категории практичных материалов, из которых крайне легко возводить сооружения.

К преимуществам использования материала следует отнести:

• привлекательность с экономической точки зрения (кирпичная беседка будет стоить в два-три раза дороже);
• трубы полые, что позволяет добиться превосходного показателя прочности;
• подгонка основных элементов конструкции не отнимет много времени;
• полная универсальность.

К недостаткам следует отнести невозможность самостоятельного сгибания материалов, так как для подобных материалов понадобится специализированное оборудование. Однако этот недостаток делает конструкцию невероятно прочной. Однако это не касается немалого веса конструкции, которая будет качаться при сильных порывах ветра в случае неправильной установки.

Оснащение зоны отдыха мангалом

По-настоящему уютным местом для отдыха становится беседка, оснащенная мангалом для дружеских посиделок. Если место позволяет, будет прекрасно предусмотреть также столешницу для готовки, раковину и прочие дополнения (например, полки, холодильник).

Любой мангал предполагает также наличие вытяжки для беседки: железные элементы изготовленной вытяжки впишутся в металлическую беседку наиболее органично. Труба для вытяжки может быть как металлической, так и кирпичной. При желании также можно заказать обкладку вытяжки диким камнем.

Мангал или печь для барбекю станут украшением любой беседки Источник agp-co.ru

Беседка из профильной трубы с односкатной крышей

Построить уютную беседку с односкатной крышей своими руками из профильной трубы – это интересное и доступное задание для всех, кто желает создать уединенное место отдыха на своем участке. Такая конструкция обладает привлекательным дизайном и предоставляет комфортное пространство для отдыха на открытом воздухе. В этой статье представлен пошаговый процесс построения беседки, который поможет реализовать вашу идею с минимальными затратами и максимальным удовольствием от творчества.

Подготовка и выбор места

Прежде чем приступить к строительству, необходимо определить место для беседки. Выберите участок, который хорошо освещен дневным светом и защищен от сильных ветров. Убедитесь, что земля ровная и грунт хорошо утрамбован. Помимо этого, учтите близость к коммуникациям, чтобы удобно было доставлять материалы и оборудование.

Покупка материалов и инструментов

Перед тем как приступить к строительству, необходимо приобрести все необходимые материалы и инструменты. Для постройки беседки вам понадобятся профильные трубы различных размеров, металлические уголки и крепежные элементы, металлические листы для крыши, инструменты для резки и сварки металла, а также измерительные инструменты и уровень.

Построение основания и каркаса

Начните с постройки основания для беседки. Определите размеры будущей конструкции и разметьте основание на земле. Затем, используя профильную трубу, создайте каркас для беседки, следуя заранее спланированным размерам и форме

Обратите особое внимание на точность замеров и сварку, чтобы получить прочную и стабильную конструкцию

Установка крыши и отделка

После того как каркас готов, приступайте к установке односкатной крыши. Используйте металлические листы, которые защитят от дождя и солнца. Убедитесь в качественной фиксации крыши к каркасу и отсутствии зазоров, чтобы обеспечить надежную защиту от погоды. После этого, при необходимости, проведите отделку беседки, добавляя комфортные сиденья и декоративные элементы. Постройка беседки из профильной трубы с односкатной крышей – увлекательный процесс, который приносит ощущение удовлетворения от собственных творческих усилий и создает прекрасное место для отдыха и встреч с близкими.

Самостоятельное строительство

Перед началом основных строительных работ выбирают место для установки альтанки. В расчет принимают площадь дачного участка и наличие свободного от строений и зеленых насаждений пространства. Для уединенного отдыха выбирают место в глубине сада, подальше от глаз посторонних. Пристройку возводят в тени деревьев, чтобы в знойные дни внутри сохранялась прохлада. Если строение предназначено для приготовления пищи на открытом огне, его устанавливают неподалеку от жилого дома и кухни. Пристроенное к стене дома сооружение заменяет собой полуоткрытую веранду.

Выбрав наиболее подходящее место, выполняют чертеж по размерам. После покупают материал и инструменты. Для изготовления кованых деталей используют мягкую сталь с содержанием углерода от 13 до 15%. Более высокая концентрация делает металл жестким. Ковать и обрабатывать такой материал тяжело. Обычно кованые элементы делают из железа, стали или меди.

Важно!

Для изготовления кованых беседок не используют алюминий и его сплавы. Этот мягкий металл плохо переносит воздействие атмосферных осадков, деформируется в результате механической нагрузки.

Для работы потребуются следующие инструменты и материалы:

• колышки и шпагат для разметки;
• строительный уровень;
• рулетка;
• ножовка;
• гвозди;
• саморезы;
• арматура;
• садовый бур;
• дрель со сверлами по металлу;
• сварочный аппарат;
• шлифовальную машинку;
• перфоратор.

Расчеты и разметка

Выбранный участок под постройку измеряют. Проще всего сделать самостоятельно небольшую альтанку размером 3х3 м. На основе полученных данных и созданного ранее чертежа делают разметку на земле. Для этого в угловых точках вбивают колышки и протягивают между ними шпагат. Опоры устанавливают точно по разметке, соблюдая одинаковое расстояние.

Каркас

Под кованую альтанку возводят фундамент. Если по проекту не предусмотрено создание основания, устанавливают опорные столбы из профильной трубы, предварительно их бетонируют. Затем отступают от уровня пола 80 см и приваривают к опорным столбам нижние перемычки из того же материала. Отступив 10 см от уровня грунта, крепят на сварку пояс. Для него используют профилированную трубу размером 4х2,5 см. Сверху опорные столбы соединяют перемычками, приваривая их к торцевой части труб. На них потом укладывают крышу. В середине поперечных труб сваркой закрепляют опоры для будущей крыши. Затем монтируют своды, оставляя свободный конец свисать на длину от 20 до 25 см.

Крыша

На установленные своды укладывают кровельный материал. Приэтом учитывают нагрузку, воспринимаемую стропилами, общий вес крыши с дополнительным оборудованием. Важны также погодные условия в регионе. Для кованых альтанок в качестве кровельного материала подходит сотовый поликарбонат, дерево, стекло. Наиболее практичный первый вариант. поликарбонатные листы прочные, гибкие, служат десятилетиями при правильном обращении. Материал покрыт защитным слоем от ультрафиолетового излучения. Поэтому металлическая конструкция под ним защищена от нагревания.

Пол

Чтобы внутри беседки было ровное покрытие, поверхность проверяют строительным уровнем. При необходимости проводят выравнивание. Затем подготовленную площадку тщательно трамбуют и заливают бетонным раствором. Сверху укладывают настил из любого подходящего материала. Подходит половая доска, керамическая плитка, керамогранит, натуральный камень. Затем затирают все швы и обрабатывают полученную поверхность защитными средствами.

Важно!

Чтобы внутри не накапливалась вода, делают ливневые стоки.

Отделка

Все металлические конструкции без специальной защиты подвержены коррозии. Поэтому построенную альтанку обязательно покрывают сверху специальной краской по металлу Для защиты от влаги и другого негативного воздействия окружающей среды поверхность покрывают тончайшим слоем цветного металла: меди, латуни, серебра. Сверху можно покрыть конструкцию лаком для придания ей благородного блеска.

Кованая беседка украшает дачный участок и превращает его в райский уголок. Ее можно сделать самостоятельно, заказать у мастера или купить уже готовый вариант. Для украшения таких построек используют вьющиеся растения, вечнозеленые хвойники и цветы. Проявив фантазию, можно сделать пристройку необычной формы – в виде кареты, корабля, китайского домика.

Металлические стропила

Сварка стропил – это еще одна из главных задач, которые могут облегчить прокладку кровли беседки. Выбирайте такие же трубы, как и для опорных свай и необходимый прокладочный угол должен быть 10-15 градусов.

Если вы решили построить большую беседку, вам необходимо между стропилами создать еще одну систему распорок. А внутри контура каждые 35 см вварим тонкую профильную трубку. Это придаст не только эффект прочности, но и улучшит вид конструкции в целом.

Следующим этапом вам потребуется заранее приготовленный поликарбонат. Высверливаем дырочки под болты. Растягиваем материал по всему периметру и с помощью саморезов и терма шайб прикрепляем пластик. Крыша, не пропускающая лучи света и капли дождя готова.
