Кладка печи: последовательность
С одной стороны мангала-коптильни для дачи будут размещаться зольник и топка. В другой стороне на этом же уровне будет находиться свободная камера, в которую можно складывать дрова своими руками.
Высота этой камеры часто равняется 6 рядам кирпича. Ее верх можно сделать в виде арки. Чтобы смонтировать арку своими руками, используют фанеру толщиной в 1 мм. Фанеру выгибают дугой, фиксируют и сверху выкладывают клиновый кирпич. Если его нет, то придется брать обычный кирпич, прикладывать к нужному месту, делать обозначения и обрезать болгаркой. В кирпиче 8-го ряда нужно сделать пазы. В них ляжет стальной лист. Он должен полностью перекрывать камеру для хранения дров.

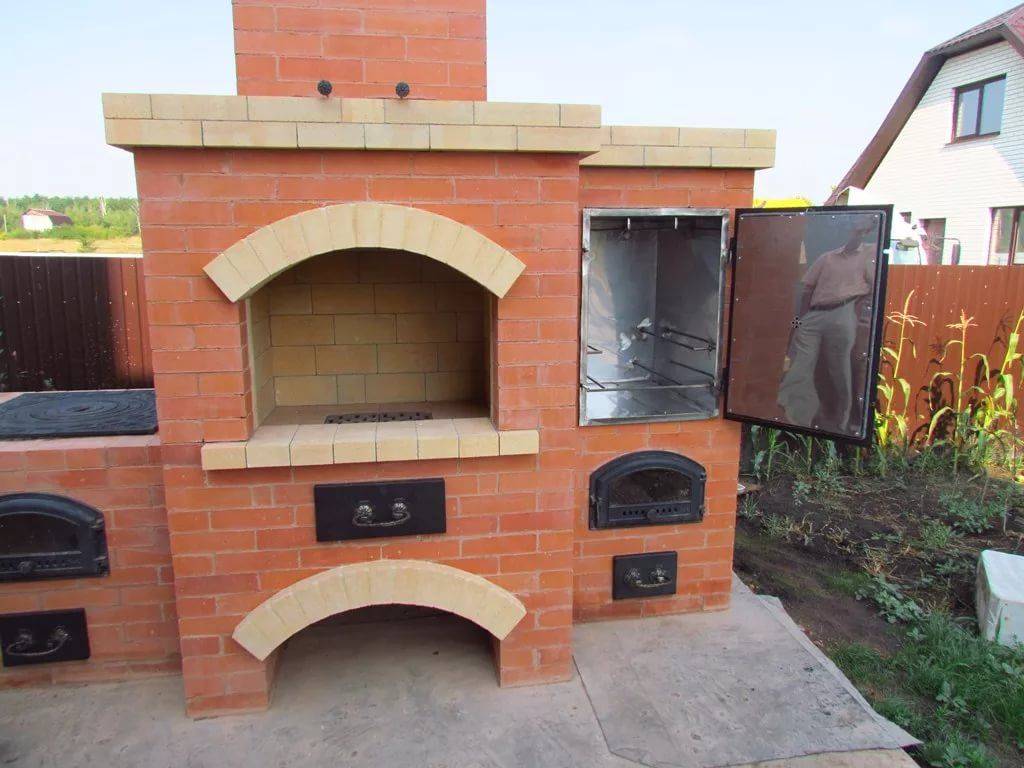

С другой стороны изображенной на фото печи делают зольник, а также топку. Дно зольника размещается на втором ряду кирпича. Его следует делать из стального листа. После этого монтируют дверку зольника. Высота камеры для пепла обычно равняется трем рядам кирпича.
На уровне шестого ряда размещают колосник. Его ставят на огнеупорный кирпич. В этом материале нужно сделать пазы. В некоторых снятых на видео случаях срезают внутренние углы шамотного кирпича.
Внутреннее пространство топки обкладывают огнеупорным кирпичом. Он имеет светло-желтую окраску. С его видом можно ознакомиться, просмотрев фото. Шов между этим кирпичом и красным должен равняться 6 мм. Меньшую толщину делать нельзя.
Высота топки составляет четыре ряда. При этом кирпичи четвертого ряда (по отношению ко дну топки) и одновременно 11-го ряда (если считать с самого низа) ставят так, чтобы они выступали в середину. На них ставят чугунную плиту. Она же образует дно камеры для холодного и горячего копчения мяса. В то же время размещают и фиксируют дверку коптильни.
В другой части печи на стальной лист ставят два слоя красного и один слой шамотного кирпича. В результате дно мангала будет находиться на том же уровне, что и дно камеры для копчения.
Далее кладка поднимается вверх, образуя всю печь. При этом камеру для мангала обкладывают шамотным кирпичом. В камере для барбекю можно ставить красный кирпич, так как температура в ней не будет превышать 100 °С.
С 16-го ряда в мангале начинают формировать большую арку. Ее верх будет находиться на 19-м ряду. Где-то с этого ряда начинают делать верх камеры для мангала. Для этого по всей длине шамотного кирпича отрезают один из углов. На образованный срез ставят кирпич. Далее материал нужно ставить на ребро. Чтобы следующие, выставленные в виде скатной крыши, кирпичи не падали в середину камеры, в боковой стороне делают продольный разрез. В него вставляют один конец металлической сетки. Второй конец нужно вмуровать в красный кирпич, из которого будет создана внешняя стена печи. Конечно, во время кладки шамотный кирпич подпирают, ведь жидкий раствор не успевает схватить его, как следует. Процесс создания внутренней части мангала можно увидеть на видео.
https://youtube.com/watch?v=R8uzjz4zfEc
На 22-й ряд кирпича над коптильней ставят стальной лист. Конечно, для него вырезают пазы. В этой коптильне можно будет проводить как горячее, так и холодное копчение. Для проведения первого процесса мясо вешают ближе к низу, для проведения второго — мясо размещают в самом верху. Перед копчением на дно ставят опилки. На 23-й ряд над мангалом ставят металлический пруток. Кирпичи этого ряда немного выпускают. Далее формируют верх печи. Для этого каждый ряд кирпича смещают на четверть внутрь. Так выкладывают 10 рядов. После строят дымоход и завершают создавать печь. После завершения строительства готовую печь можно декорировать плиткой.
Подготовительные работы
Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.
Место для коптильни выбирайте вдали от жилых помещений и зоны отдыха
Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:
- огнеупорный кирпич;
- цемент, песок, глина;
- деревянные двери;
- мешковина;
- материалы для крыш;
- металлический уголок;
- измерительные приборы;
- мастерок, молоток, шпатель;
- емкость для замеса раствора.
Для строительства используйте только огнеупорный кирпич
Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.
Выбор места установки на даче или участке
Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта
Поэтому важно заранее выбрать для него удобное место
Удобство расположения
Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.
Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.
Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?
Технические требования
Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.
Постоянно влажность приведет к более быстрому разрушению кирпичной кладки
Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.
При размещении мангала на участе нужно помнить, что это источник пожарной опасности
Поэтому рекомендуют следовать правилам безопасности:
- выбирать открытое место;
- расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
- не хранить рядом легко воспламеняющиеся предметы;
- вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.
Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками
Виды и назначение коптильни
Все виды коптилен можно классифицировать по нескольким критериям.
В зависимости от способа изготовления и температуры копчения:
Коптильня для холодного копчения
Отличительной чертой такой коптильни является достаточно длинный дымоход вытянутой формы. Именно дымоход обеспечивает дымовым газам 100%-е выгорание.
Также в модель коптильни холодного копчения входит топка и сама коптильная камера. При копчении продуктов таким способом, все вредные и токсичные вещества от продуктов сгорания остаются на стенке дымохода, а еда отдает легким дымком, с ароматом от вида древесины, которая использовалась для копчения.
Минусом холодного копчения является длительный процесс приготовления — он может занять от 3-х до 7-ми дней. Однако и продукция, приготовленная в коптильне холодного копчения может храниться до 4-х месяцев, что есть однозначным плюсом.
Коптильня для горячего копчения
Такая коптильня имеет свои инженерные особенности, поскольку технология горячего копчения предусматривает использование особых видов щепок, а не дров. Поэтому топочное отделение находится под коптильной камерой.
Коптильная камера должна быть герметичной, чтобы помещенные в нее продукты могли равномерно нагреваться.
А вот временные затраты на копчение сравнимы с запеканием в духовке. И готовый продукт можно получить за 30-60 минут. Тут все будет зависеть от вида и веса продукта, поскольку рыба требует меньше времени на приготовление, чем птица. Однако и срок хранения продуктов горячего копчения составляет всего несколько дней.
Коптильня универсальная
Кроме специальных коптилен для горячего и холодного копчения можно выделить и коптильни универсальные. Такие коптильни являются усредненным вариантом между двумя описанными, и позволяют готовить продукты двумя способами.
Таким образом, при выборе коптильни, стоит обратить внимание на плюсы и минусы каждого вида: так коптильни для холодного копчения являются громоздкими, но приготовленные в них продукты дольше хранятся и обладают более ярким вкусом; в то время как коптильни для горячего копчения миниатюрны, и приготовление продуктов занимает немного времени. Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы
Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения
Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы. Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения.
По виду мобильности коптильни можно разделить на:
- стационарные коптильни, которые устанавливаются в одном месте и могут быть использованы для достаточно большого объема продуктов;
- переносные мини-коптильни, представляющие собой небольшой ящичек, который плотно закрывается крышкой. Предусмотрены такие коптильни для походов и отдыха на природе.

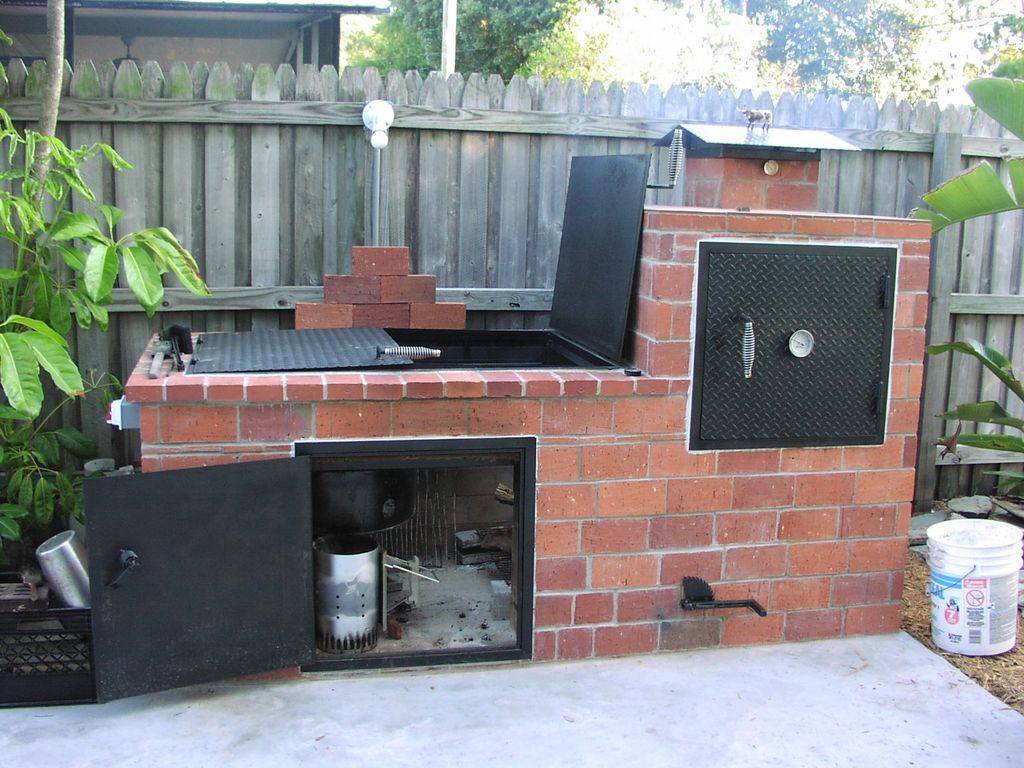

Простой кирпичный мангал
Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.
Проект и фото готового мангала/барбекю из кирпича
Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.
Подготовка основания
Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.
Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.
Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.
Порядовка (кладочные чертежи) и рекомендации по кладке
Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.
Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки
Это важно для нормальной эксплуатации печи

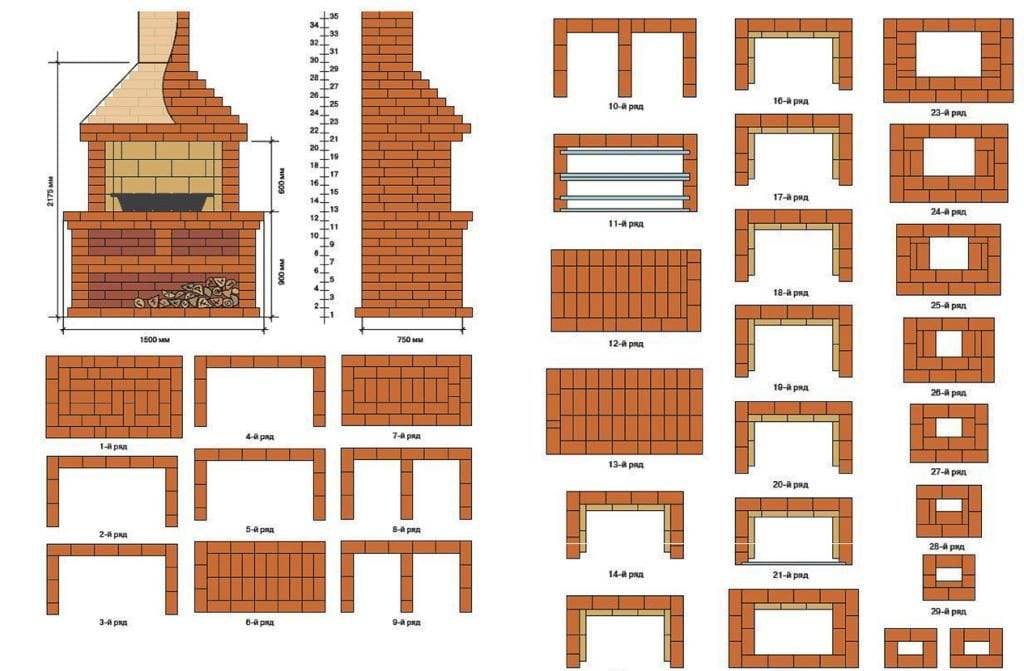

Порядовка мангала из кирпича (кладочные чертежи)
Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.
Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.
Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.
Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)
После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.
Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.
Газовый баллон – что можно из него сделать
Это универсальная емкость, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов
Печь для казана
Лучше, чтобы емкость опускалась в баллон на 2/3. Для превращения пропанового баллона в печь в нем необходимо проделать дверцы, монтировать печную фурнитуру, установить дымоотвод. Сделанная своими руками печь не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.
Мангал
,
В боковых стенках просверливаются отверстия под шампуры, а также делаются срезы, с помощью которых будет создаваться тяга. Также такие срезы помогают сливать накопившуюся в мангале жидкость во время дождя. Там, где у баллона располагается вентиль, после обработки остается отверстие. Рационально его приспособить под дымоотвод.
Мангал-барбекю
Важно помнить об устойчивых ножках, поскольку конструкция должна иметь прочную опору. От этого зависит ее надежность и безопасность
Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной.
Коптильня
Основные элементы одинаковы в таких агрегатах, отличается их расположение. Такая коптилка эффективна, а подобрав емкость больших габаритов можно готовить продукты не только для себя, но и на продажу.
Чем покрасить?
Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:
- Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
- Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
- Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.
Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.
Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.
Конструкции из двух баллонов: 50 и 27 л
На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещаются только в основную жаровню на 50 л или в обе емкости. Летом угли в большом баллоне сохраняют тепло более суток. Если этого времени достаточно, обе емкости используются для копчения. Если нет, то в мангал периодически добавляют древесный уголь из баллона меньшего размера, который служит только очагом.
Емкость 27 литров может быть установлена как горизонтально, так и вертикально. В первом случае при копчении в большом цилиндре можно жарить шашлык на маленьком. Во втором варианте получается печь для казана.
Проекты конструкций самодельных печей
Решив установить на своем участке уличный мангал из кирпича, стоит подумать над тем, какими еще функциями его можно оснастить. Дополнительные приспособления барбекю комплекса значительно расширяют возможный ассортимент блюд. Уличная печь, построенная по принципу «три в одном», станет отличным помощником в приготовлении не только шашлыка, но и шурпы, плова и, даже, домашней выпечки.
В конструкции, в зависимости от пожеланий хозяина, могут присутствовать такие элементы:
- Шашлычница. Представляет емкость, достаточного для разжигания углей объема, оснащенную креплениями для шампуров.
- Коптилка. По сути, это небольшой ящик с решеткой, для которого оборудуют топку ниже уровня земли. Обе составляющие соединяют металлической трубой, обложенной кирпичом.
- Очаг с варочной плитой, оснащенной одной или несколькими конфорками. Предпочтительнее, чтобы последние состояли из съемных колец. Это позволяет использовать казаны и чугунки различных диаметров.
- Духовой шкаф. Мангал с духовкой из кирпича — настоящая находка для хозяйки. Керамика обладает способностью равномерно распределять нагрев и долго поддерживать высокую температуру.
Разновидности кирпичных мангалов с коптильней
Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:
- с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
- наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
- из кирпичей, уложенных на раствор песка, цемента, извести.
Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м, глубиной на четверть метра.
В качестве аксессуаров покупаются оригинальные решетки, металлические затворы, достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.
Стоит ли строить кирпичный мангал с коптильней своими руками?
Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:
- долговечность;
- надежность;
- эстетичность;
- удобство процесса готовки.
Но есть и минусы:
- для сооружения необходим опыт в стройке из кирпича;
- невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.
Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.
Сложные проекты формата “мангал-казан-коптильня” стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.
Печи с мангалом и копчением
Кирпичные коптильни с мангалом, столешницей и мойкой дороже металлических, а для постройки требуют навыков кладки кирпичей, но такой комплекс служит украшением приусадебного участка. Эти сооружения рассчитаны на длительную эксплуатацию, сравнимую со сроком службы самого частного дома.
Печь мангал коптильня 3 в 1
Эти кирпичные сооружения предназначены для приготовления продуктов на мангале, в казане и закусок горячего копчения.
Принцип работы этих установок аналогичен мангал коптилкам из металла:
- мясо на гриле и в казане готовится при сгорании дров под варочной поверхностью;
- для приготовления барбекю решётку с мясом необходимо накрывать крышкой;
- копчение производится при задействовании дополнительной топки.

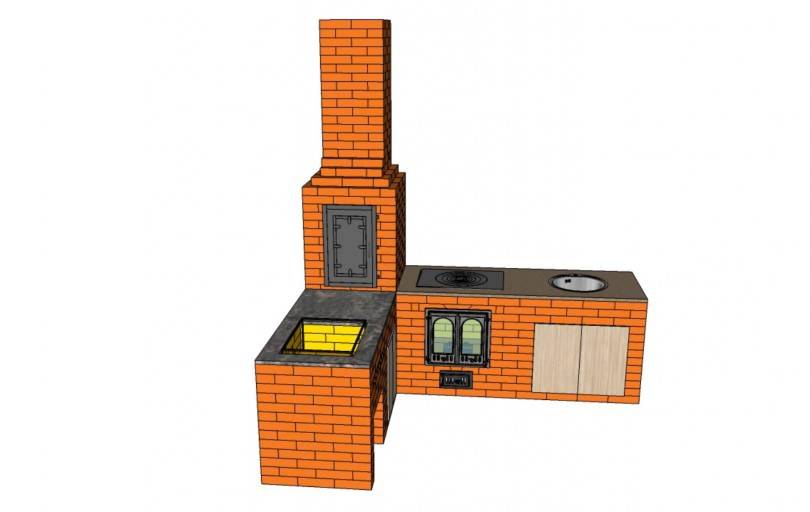

Кирпичное сооружение мангала с коптильней 3 в 1
Барбекю мангал камин коптильня в виде печи
При постройке камина в жилом доме или на даче его можно дополнить мангалом, барбекю или коптильней:
- для установки шампуров или решётки гриль каминная решётка должна иметь ровный верхний край, а на расстоянии 5см от задней стенки устанавливается металлический прут Ø15-20мм;
- при приготовлении барбекю продукты накрываются съёмной крышкой;
- коптильная камера располагается в расширении дымохода.

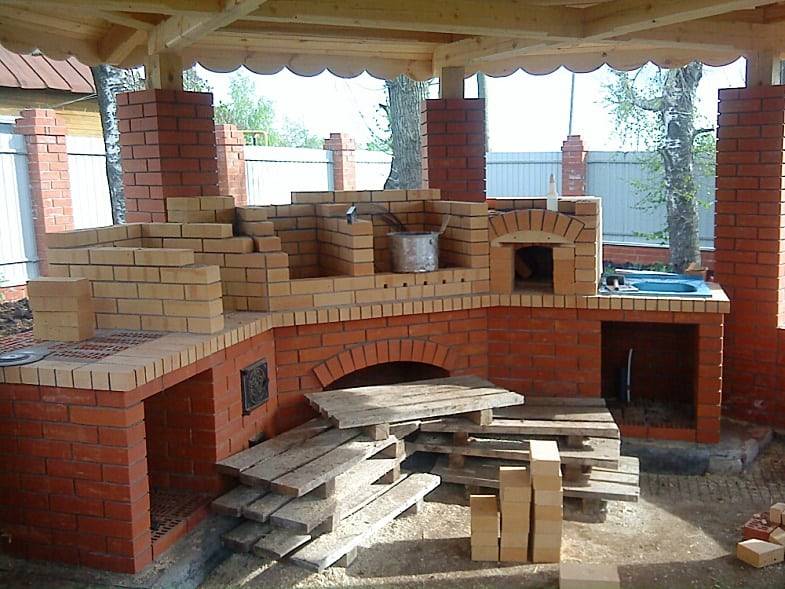

Камин с мангалом и коптилкой выполнен в виде печи
Печь мангал казан коптильня все в одном
При постройке кирпичной коптилки во дворе частного дома можно совместить в одном флаконе все виды устройств — мангал, коптильню холодного или горячего копчения, казан, печь-тандыр. Они дополняются мойкой, столешницей, местом для хранения дров и шкафом для посуды.
Проект таких построек составляется индивидуально, с учётом рельефа местности и пожеланий заказчика.
Критерии выбора материалов
Материалы выбираются с учетом функционала:
- в топке температура среды варьируется в высоком диапазоне, требуется огнеупорный кирпич;
- в камере максимальная температура в пределах 70-120°C, в основном применяют керамический кирпич, хотя актуальны не только жаропрочные варианты изделия;
- основание выполняется из бетонной плиты, которая способна выдерживать внушительный вес кирпичного сооружения. Если планируется небольшая коптильня, допускается кирпичный фундамент с подушкой из песка и щебня;
- раствор для кладки замешивается из цемента с песком в пропорциях 1:4.
Дверь камеры на петлях сооружается из древесины. Внутренняя поверхность полотна отделывается слоем глины для обеспечения жароустойчивости. Топка оснащается колосником и металлической дверкой, как и зольник.
