Установка и обслуживание
Расстояние газгольдера от строений на участке

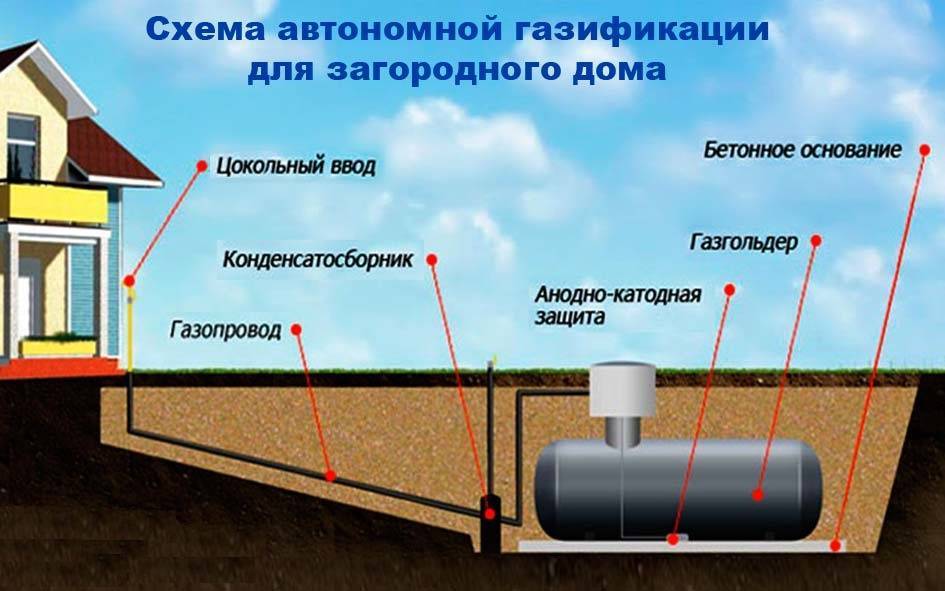

Схема автономного газа на дачном участке – результат работы нескольких специалистов. Внутри здания размещение газовых приборов и газопровода проектируется архитектором. Наружный трубопровод и местоположение газгольдера планирует представитель газовой компании. Нужно оценить рельеф участка, проанализировать план строений и лишь затем найти место для газгольдера.
Проект газовой станции для частного дома нужно утвердить. Только после этого начинают строительство.
- Газгольдер должен находиться на дистанции не менее 1 м от жилого здания, не менее 5 м от гаража, не менее 10 м от колодца или бассейна, не менее 2 м от ограждения. На выбранном участке выкапывают котлован, глубиной не менее 1,5 м. Это заказчик может сделать сам.
- На дно котлована укладывают железобетонную плиту на подушку из щебня и песка.
- На основании устанавливают газгольдер. Затем обустраивают заземление, монтируют регуляторы давления, испаритель и другое оборудование. На этом же этапе устанавливают конденсатосборник.
- Выкапывают траншею и прокладывают трубы до цокольного ввода.
- Систему проверяют на герметичность. Для этого на сутки закачивают воздух. Если утечки нет, траншею засыпают песком, а затем землей.
- Обустраивают цокольный ввод и монтируют внутренний газопровод.
- На последнем этапе подключают газовые приборы, устанавливают датчики загазованности и измерительные приборы.
- Пусконаладочные работы проводят до установки и запуска газового счетчика. После завершения счетчик пломбируют.
Выгодный вариант
Впрочем, хозяева индивидуальных домов в некоторых случаях также охотно пользуются таким видом топлива, как сжиженный газ. Он несколько отличается от того газа, который горит на наших городских кухнях. Это универсальный синтетический газ, смесь пропана и бутана, получаемая из попутного нефтяного газа или при переработке нефти, то есть для большинства производителей это побочный продукт. В России в сырье для нефтехимической промышленности и в сжиженный пропан-бутан перерабатывается не более 40% попутного газа, остальной газ сжигается на ГРЭС или в открытых факелах. Чистое горение (с минимумом продуктов сгорания) такого газа делает его экологически чистым топливом для широкого применения в жилых домах (отопление, горячее водоснабжение, газовые плиты, нагрев саун и воды в бассейнах), а также в других отраслях. В зависимости от сезона соотношение пропана и бутана в смеси может различаться: летом их содержится примерно поровну, зимой пропана больше.
Цена сжиженного газа в сравнении с другими видами топлива меняется год от года. Однако, как правило, газовая смесь дешевле дизельного топлива, причем весьма существенно: на 30 и даже 45 процентов. И, хотя стоимость поставляемого для сжиженного газа оборудования может быть несколько выше, чем стоимость дизельного котла соответствующей мощности и резервуара для солярки, большие первоначальные затраты довольно быстро окупаются (не говоря уже об удобстве эксплуатации таких установок).
О ценах в данном случае нужно сказать чуть подробнее. Если мы проведем сравнительный анализ такого показателя, как стоимость топлива, затраченная на производство 1 кВт∙ч энергии, то обнаружатся следующие соотношения. В сравнении с дизтопливом пропан-бутановой смеси потребуется почти в два раза меньше (по стоимости). Такое же соотношение наблюдается и с электрической энергией. Экономичнее пропан-бутана только природный газ, но не будем забывать, что в соответствии с долгосрочными планами государства цена на него будет повышаться, и значительно, поскольку сейчас она много ниже мировых цен. А подорожание смеси пропана и бутана будет относительно небольшим, поскольку ее цена в России близка к европейской, так что с течением времени ценовое преимущество природного газа как топлива будет медленно, но верно сходить на нет.
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
Удельная теплота сгорания, мДж
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Объема газгольдера может хватить для работы отопительной системы в течение всего сезона
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.
Заправка газгольдера: особенности и нюансы
Но все же существенное отличие автономной газовой системы от обычной имеется, и связано оно с тем, что газгольдер необходимо периодически заправлять, а вот периодичность зависит от объема самого резервуара и интенсивности потребления.
Кроме того, минимум раз в год требуется сервисное обслуживание. Поэтому лучше всего эти услуги заказывать в той же компании, в которой приобретался резервуар. Но, если это невозможно, то надо учитывать, что поставщиком газа может быть компания, имеющая специальную лицензию.
Периодичность заправки в среднем составляет от 1 до 3 раз в год и производится после того, как остаток в резервуаре находится на отметке 25–30%, а заполнение емкости должно составлять не более 85% объема.
Непосредственно доставка газа для газгольдера осуществляется специальным транспортом – газовозом, от владельца требуется обеспечить только доступ к своему резервуару, с учетом того, что максимальная длина заправочного шланга составляет 40 м.
Обязательно перед закачкой, которая может продолжаться от 30 минут до нескольких часов, следует проверить все показатели приборов и счетчиков. Для заливки топлива в резервуар могут использоваться два способа:
- создание избыточного давления в резервуаре газовоза;
- перекачивание с использованием насосов.
Кроме того, владельцу следует проследить и за правильностью выполнения процесса закачки газа в хранилище:
- цистерна газовоза предварительно заземляется;
- колеса автомобиля обязательно блокируются механическим способом с использованием башмаков;
- нельзя заправлять газгольдер в темное время суток, а также в грозу;
- должен быть обеспечен постоянный контроль за работой всего оборудования во время закачки топлива.
Значительно проще заполнить мобильный газгольдер, так как его необходимо транспортировать до ближайшей станции по заправке бытового или автомобильного газового оборудования пропан-бутаном.
Как правильно установить газгольдер на загородном участке?
Для установки газгольдера на своем участке владельцу нет необходимости получать специальные разрешения.
Но следует запастись сертификатом качества на установку и разрешением на эксплуатацию в компании, которая поставит оборудование, установит его и введет в эксплуатацию.
Согласие соседей тоже не требуется, разве что за исключением случаев размещения на нестандартных участках, при которых прокладка коммуникаций может происходить в непосредственной близости от соседских угодий или даже под ними, например, по предварительной договоренности.
Поэтому, если приобретается газгольдер для дачи или загородного дома, то лучше всего рассмотреть вариант его покупки «под ключ» – это позволит избежать многих проблем и гарантированно обеспечит наличием всех необходимых документов, например, при отсутствии сертификата и разрешения на эксплуатацию может потребоваться регистрация в структуре Ростехнадзора, хотя обычно это не требуется.
Важным моментом является правильное расположение газгольдера на участке, размер которого должен быть достаточным для того, чтобы соблюсти все условия. Обязательно следует обеспечить свободный подъезд к емкости для обслуживания и, главное, для заправки.
Кроме того, нельзя устанавливать резервуар под дорогой или проездом к дому, а минимальное расстояние от жилых и хозяйственных построек не должно быть менее 10 м, лучше 15 м. От соседнего участка или хотя бы жилого дома, расположенного на нем, нужно отступить 20 м, а от дороги не менее 5 м.
После установки газгольдер не должен возвышаться над землей более чем на 60 см, обязательно следует обеспечить доступность к информации, размещенной на специальной табличке с указанием серийного и заводского номеров. Для обеспечения безопасности резервуар обязательно заземляют, а при наличии на участке «блуждающих» токов или статического напряжения выполняется необходимая защита от электрохимической коррозии.
В рабочую систему должно полностью исключаться попадание кислорода и повышенное давление. Регулярно необходимо следить за состоянием датчиков, контролирующих возможную утечку газа.

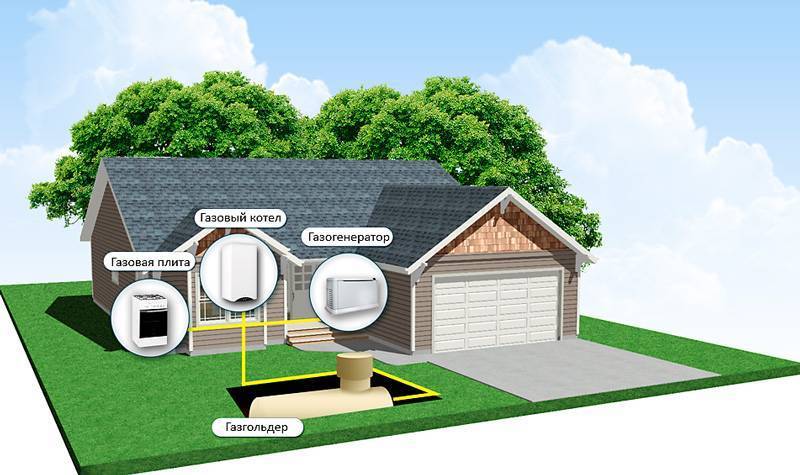

Оборудование для газификации частного дома

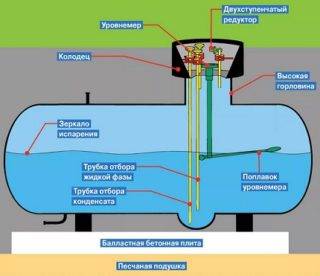

Устройство газгольдера и его способ монтажа на бетонной плите
Система газификации любого загородного дома должна включать следующие элементы:
- Газгольдер – герметичный резервуар из высокой прочной стали. Здесь под давлением хранится пропан-бутановая смесь. Чем глубже необходимо устанавливать газгольдер, тем более прочной должна быть конструкция.
- Железобетонная плита – емкость должна быть совершенно стабильной. Основание исключает смещение резервуара при любых подвижках грунта.
- Катодно-анодная защита – сталь склонна к коррозии. При контакте с землей это качество усиливается, так как металл накапливает электричество, тем самым провоцируя электрохимическую реакцию окисления. Защитная система замедляет ржавление.
- Сборник-испаритель бутана – при длительных холодах бутан накапливается в нижней точке системы и перекрывает подачу топлива.
- Газопроводы – наружный и внутренний. Подземная часть может быть сделана из полиэтилена. Прокладывают ее на глубине ниже уровня промерзания под уклоном. Однако по правилам подземный ввод газа в здание запрещен. Для этого оборудуют цокольный ввод – конструкцию, включающую стальную трубу, кран и сильфонный компенсатор. Последний обеспечивает подачу газа в дом при любых подвижках грунта.
- Запорная и регулирующая арматура – это краны, сбросные клапаны, предохранительные клапаны, регулятор давления.
- Измерительная аппаратура – датчики и устройства измерения давления, температуры, уровня накопления.
- Газовое оборудование – плита, котел, бойлер.
Некоторые модели оборудуют люком-лазом, через который специалист может попасть внутрь резервуара и осмотреть его. В цокольном модуле можно установить дополнительный клапан, перекрывающий подачу газа в дом при обнаружении утечки.
Конструктивные особенности газгольдеров
Конечно, перед тем как приобрести газгольдер, для потребителя решающим моментом при выборе является его емкость. Как правило, после несложных расчетов легко определить, какое количество газа потребуется на определенный период, то есть от одной заправки до следующей.
В среднем в отопительный сезон на 1 м2 необходимо 20 л газа, поэтому, исходя из этого, можно рассчитать, что резервуар объемом 4000 л способен обеспечить дом в течение всего зимнего периода, а иногда и более, в зависимости от расходов на другие виды потребления, погодных условий, теплоизоляции дома и других факторов. В межсезонье или летом можно принимать в расчет 3,3–3,5 л на 1 м2.
Современные газгольдеры отличаются постоянным объемом, а использование прочных сплавов гарантирует безопасность их эксплуатации, так как они способны поддерживать необходимое давление в резервуаре.
Подача в систему дома обеспечивается за счет испарения с поверхности, после чего газ попадает в реактор, а затем под давлением подается в трубы и поступает к газовым приборам: котлу, плите и т.д.
Поэтому чем больше площадь испарения, тем лучше обеспечивается подача газа в систему. А больше площадь у горизонтальных моделей, которые, в отличие от вертикальных образцов, более предпочтительны для организации автономной газовой системы.
Для участков, на которых невозможен монтаж стационарной емкости, могут использоваться передвижные установки, но их объем небольшой и чаще всего ограничен 500 л. Кроме того, газгольдеры для загородного дома можно разделить на два вида в зависимости от способа монтажа: подземные и наземные.
В суровых климатических условиях второй вариант установки практически не используется, так как не обеспечивает необходимое испарение в холодное время года.
А в том случае, если монтаж производится под землей, минимальное расстояние от верха резервуара до земли должно составлять не менее 60 см. Но этот параметр определяется в основном климатическими особенностями региона.
Преимущества и минусы использования газгольдера для автономного газоснабжения частного дома
Главное преимущество установки газгольдера на участке загородного дома или дачи – возможность использования газа как основного вида топлива для отопления и других систем.
Эксплуатация автономной системы достаточно проста и не представляет сложности в обслуживании. При правильном подборе емкости самый сложный и неприятный момент – заправка, сводится к одному-двум визитам газовоза на участок. При этом хозяин дома испытывает все преимущества от использования одного из самых эффективных и экологически безопасных видов топлива.
Несмотря на сложность оборудования и необходимость привлечения специалистов для монтажа и обслуживания, его эксплуатация не представляет опасности при соблюдении элементарных правил и норм. И именно по этой причине не рекомендуется использовать бывшее в употреблении оборудование, так как не всегда возможно получить о его состоянии и использованном ресурсе объективную информацию.
Вас заинтересует эта статья – Теплоноситель для системы отопления загородного дома.
Хотя покупка нового газгольдера и его монтаж являются достаточно затратной статьей расходов, но они компенсируются уже в ближайшее время после начала эксплуатации автономной газовой системы за счет более экономного использования энергоносителя и его относительно невысокой стоимости.
Именно высокая стоимость оборудования часто является основным минусом, который и останавливает потенциальных потребителей. Хотя есть еще один существенный недостаток, а именно невозможность установки на участках небольших размеров.
С учетом соблюдения всех монтажных норм территория участка должна составлять от 10 и более соток, поэтому для владельцев загородных дач в 6 соток организация автономного газоснабжения вряд ли станет приоритетом. Как вариант для них можно рассмотреть возможность установки резервуаров меньшего объема, что позволит сократить некоторые расстояния или вообще остановить свой выбор на мобильной версии газгольдера.
Для того чтобы избежать проблем во время эксплуатации, следует правильно выполнить монтажные работы, которые лучше доверить профессионалам. Также важным моментом является контроль качества заливаемого в газгольдер топлива, поэтому заказывать его доставку следует только у проверенных поставщиков.
Что такое автономное газоснабжение частного дома
Подземный газгольдер для хранения пропан-бутановой смеси
Есть 2 варианта хранения: баллоны и газгольдеры. Первый способ годится только для готовки на даче. Обширный резервуар обеспечивает топливом плиту и духовку, отопительный котел, калориферы, нагревательный бойлер.
Содержится в газгольдере не природный газ. Метан очень сложно хранить: газ сжижается при температуре -160 С под давлением не менее 200 бар. Обеспечить подобные условия в резервуаре, предназначенном для бытовых нужд, крайне сложно и дорого. Поэтому вместо метана в газгольдер закачивают пропан-бутановую смесь.
Газовая смесь сберегается в газгольдере в сжиженном виде. В наружные трубы смесь подается в газообразном состоянии, так как легко испаряется при снижении давления в редукторе. По внутренним трубам газ подается к кухонной плите, бойлеру, котлу. Топливо можно использовать и для получения электроэнергии, если поставить газовый генератор.
Газгольдер размещают под землей для снижения риска образования конденсата
Плюсов у автономного газоснабжения частного дома очень много:
- безопасность – утечка или возгорание практически исключены;
- низкая цена смеси;
- простота в использовании.
Есть одна важная особенность. На холоде внутри резервуара образуется конденсат, который сильно мешает подаче топлива. Чтобы избежать этого, газгольдеры на территории России размещают под землей. Глубина траншеи под емкость зависит от погодных условий. Газгольдер должен располагаться на глубине, где температура никогда не падает ниже 0 С. Это весьма затрудняет монтаж устройства, особенно в северных широтах.
Как производится монтаж оборудования?
Итак, вы определились с типом газгольдера. Каковы дальнейшие действия?
Весь процесс автономной газификации состоит из 7 этапов:
- На объект приезжает инженер, чтобы согласовать детали. При этом специалист учитывает условия, в которых будет работать система;
- После этого, фирма доставляет к дому оборудование, необходимое для подведения газа;
- Бригада роет котлован, производит установку бетонной плиты. Емкость следует закапывать в землю на определенную глубину, которую должны рассчитать специалисты.;
- Газгольдер укладывается на бетонную плиту, затем рабочие должны четко зафиксировать положение резервуара;
- Затем он укрывается минеральной ватой, с целью предотвращения попадания влаги, и к нему присоединяются трубы, идущие в дом;
- Производится засыпка котлована и утрамбовка землей;
- Система тестируется. После проведения пусконаладочных работ, стороны заключают договор на сервисное обслуживание.
Нюансы установки
Резервуар и трубы прилично весят и велики в размерах. Поэтому стоит учитывать наличие подъездных путей к дому. Грузовик с оборудованием и кран должны иметь достаточно пространства для разгрузки и проведения всех работ.
Немаловажен и выбор фирмы подрядчика. В погоне за самой низкой ценой вы рискуете нанять непрофессионалов, которые будут учится строить за ваш счет.
В целях безопасности, в системе предусмотрено перекрытие подачи топлива, для этого устанавливается специальный экран. С этой же целью, резервуар закрывают в горизонтальном положении, чтобы испарение происходило естественным путем.
Автономное газовое отопление. Нюансы в обслуживании и эксплуатации
Правила эксплуатации газгольдера ничем не отличаются от обычного бытового баллона
Важно следить, чтобы количество газа внутри было не менее 10% и не более 85% от объема емкости
Насколько безопасна система?
Чтобы исключить утечку газа, в доме устанавливаются чувствительные датчики, которые подают сигнал тревоги. Благодаря своевременному оповещению, семья может сразу вызвать ремонтную бригаду.
В случае если возник пожар, поступление газа перекрывается за счет термозапорных клапанов.
Газгольдер может выдержать прямое попадание молнии, безо всяких последствий. В процессе установки специалисты проводят работы по заземлению оборудования. Таким образом, высоковольтный разряд уйдет в землю, не повредив приборы.
Максимальная загазованность не должна превышать 0,4%. При превышении этого показателя срабатывает сигнализатор, который подает импульс на клапан и блокирует подачу смеси.
Мнение специалиста

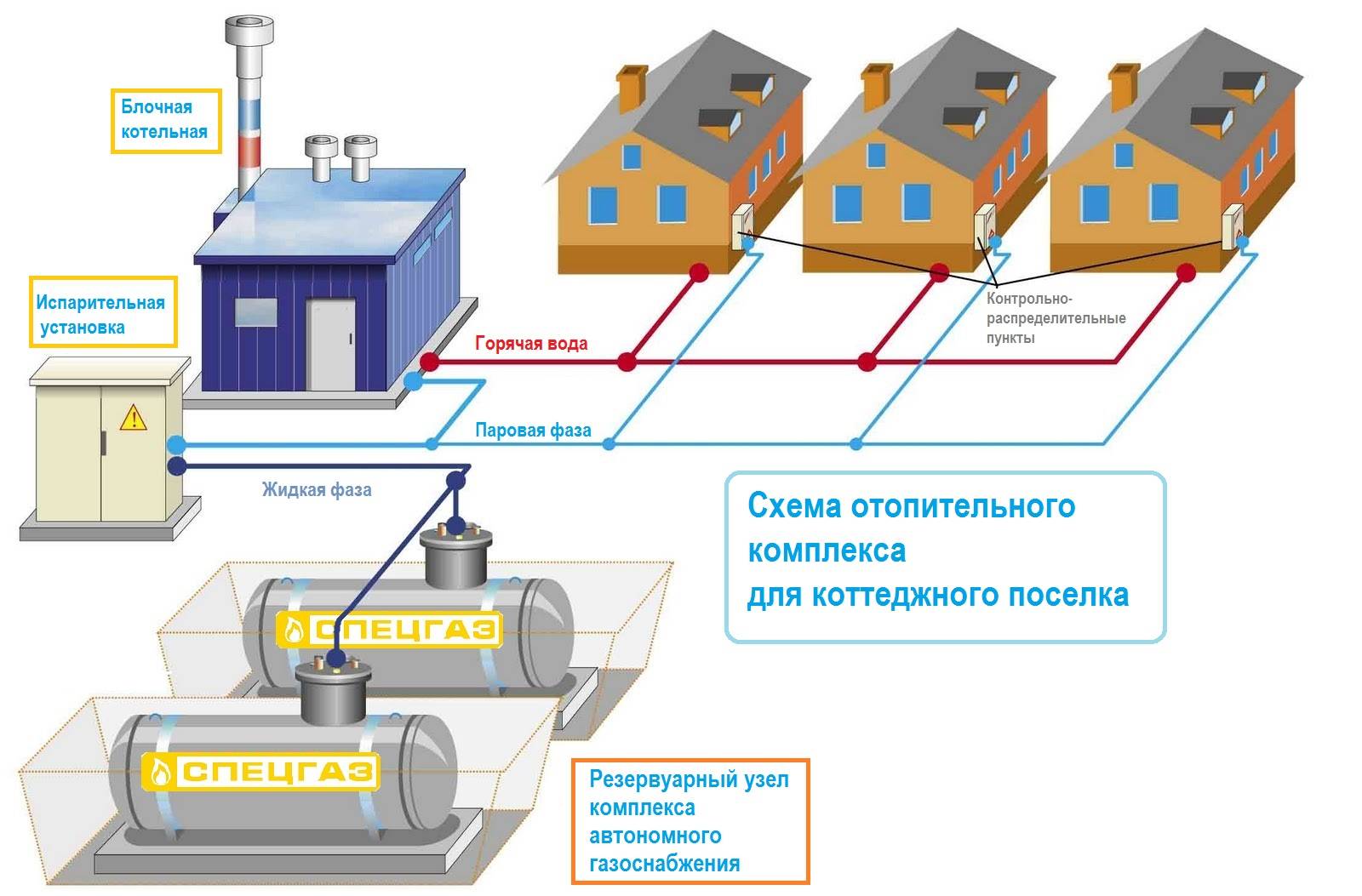

Тема, поднятая в статье, безусловно, актуальна, но, честно говоря, не нова, ведь еще каких- то 15–20 лет назад подавляющее большинство малых городов СССР использовали емкостной газ для горячего водоснабжения и приготовления пищи. Постепенно газопроводы вытеснили районные хранилища сжиженного газа, и люди их быстро забыли, а может быть, просто не соотнесли газгольдер с частным домом. Видимо, по этой причине как частные застройщики, так и строители коттеджных поселков до сих пор не обратили должного внимания на газгольдерные станции. Ведь благодаря такой газификации практически не остается земли, непригодной под застройку. Насколько перспективнее становится поселок, в котором автономно решены проблемы с отоплением и электроснабжением! Да, с помощью сжиженного газа возможно и получение электроэнергии. Наша компания уже имеет ряд таких успешно реализованных проектов, и интерес к системам автономного газоснабжения с каждым годом увеличивается.
Дмитрий ШЕРМАН, генеральный директор ООО «Теплогазстрой»
Михаил СКВОРЦОВФото предоставлено компанией «Теплогазстрой», «Загородное обозрение»Инженерные системы на zagorod.spb.ru
Как правильно выполнить монтаж газгольдера на участке?
До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.
Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.
После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.
Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.
При прокладке газопровода на участке важно соблюдать определенные правила и нормы:
- глубина заложения – не менее 1,5 м;
- при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
- если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
- между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
- все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
- нельзя забывать об установке конденсатосборника.
И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.
Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.
Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.
