Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Как работают откатные ворота и как выглядит привод?
Работа откатных ворот основана на монтаже всей конструкции на специальные стальные или алюминиевые профили. У них есть специальный вырез в центре, где есть место для самих ворот. Конечно, вся конструкция должна быть должным образом сбалансирована и сконструирована так, чтобы функционировать должным образом, и для правильной работы необходимо множество элементов. Конечно, вам нужны створки ворот, сам привод и каретки. Кроме них, следует еще монтировать все на нужной глубине. Слишком мелкозаглубленный фундамент будет сдвигаться в зависимости от времени года (летом осень, зимой подъем), что нежелательно, а слишком глубокая конструкция не будет работать должным образом. Нельзя забывать и о месте для электромонтажа.
Советы «бывалых» по выбору привода
Конечно, каждый хозяин склоняется к выбору популярного и известного производителя, а многие считают, что большое значение имеет цена продукции. Но, не все так легко. Иногда менее дорогой привод может быть качественней своего дорогого собрата. Так, по каким критериям нужно выбирать устройства?
Чтобы решить проблему выбора, следует выяснить, из каких элементов состоит стандартный привод, и какие именно детали больше подвержены изнашиванию.
Понятно, что короб играет важную роль для сохранения внутренних деталей от влаги и сырости, но главную роль играет далеко не он. Приводы принято выбирать по основным трем критериям:
- мощность устройства;
- материал, из которого изготовлен редуктор, поскольку именно этот элемент принимает на себя всю тяжесть действий;
- вид концевого выключателя, так как он подвергается больше других деталей внешним воздействиям.
Начнем с выбора мощности. Об этом показателе можно не только узнать из инструкции, прилагаемой к любой продукции, но и судить по внешнему виду двигателя, находящегося под крышкой. Не стесняйтесь, просите продавца снять крышку, чтобы убедиться в правдивости написанного в сопроводительной документации. Чем мощнее привод, тем выносливее и продуктивнее он будет.
Привод без крышки со стальной шестерней редуктора
Редукторы приводов состоят из внутренней и наружной шестерни. В некоторых приводах внутренняя деталь изготовлена из пластмассы, а наружная из силумина. Конечно, для производства шестерней применяется качественный пластмасс, но он никак не станет на одну ступень по качеству со сталью. Поэтому, как бы производители ни хвалили свой механизм для раздвижных ворот с пластмассовыми и силуминовыми шестернями, стальные и латунные детали превосходят их по выносливости в разы.
Теперь о концевых выключателях, которые бывают двух типов – механические (состоят из пружинки, зажатой между двумя кнопками) и магнитные (состоят из геркона внутри привода и магнита, устанавливаемого на зубчатой рейке). Механический концевик зимой подмерзает, и ворота частенько не работают в морозы. А магнитному такие проблемы не страшны.
И еще один важный момент! При покупке любого привода требуйте подробную инструкцию по установке, где должны быть и чертежи для подключения электросети. Даже если приобретение осуществляется с рук, то наличие инструкции обязательно независимо от того, кто будет устанавливать механизм откатных ворот – вы или профессионал. Любое дистанционное управление подключается по схеме, находящейся в инструкции.
Автоматика для откатных ворот Comunello
https://youtube.com/watch?v=xLjAIbiVYMg
Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.
Устройство отличается полимерным покрытием, обладает классом защиты IP44.
Особенности:
- защита от влияния атмосферных осадков;
- прочное полимерное покрытие;
- высокая герметичность устройства;
- современный внешний вид;
- легкая настройка встроенного блока управления;
- надежность и долговечность;
- возможность удаленного управления при помощи специального пульта;
- простота эксплуатации и проведения монтажных работ;
- наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
- безопасность;
- комфорт в управлении;
- возможность частичного сдвига полотна для прохода пешеходов;
- адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).
Электропривод для откатных ворот Comunello FORT FT424KIT.
Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.
Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.
Электропривод для откатных ворот Comunello FORT FT500KIT
Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.
Электропривод для откатных ворот Comunello FORT FT624KIT
Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность
Электропривод для откатных ворот Comunello FORT FT700KIT
Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.
Электропривод для откатных ворот Comunello FORT FT1000KIT
Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.
Из чего состоит и как работает привод для откатных ворот
Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.
Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.
Состоит он из таких элементов:
- электродвигатель, имеющий ведущую шестерню;
- редуктор с жидкой или консистентной смазкой внутри;
- блок управления.
Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

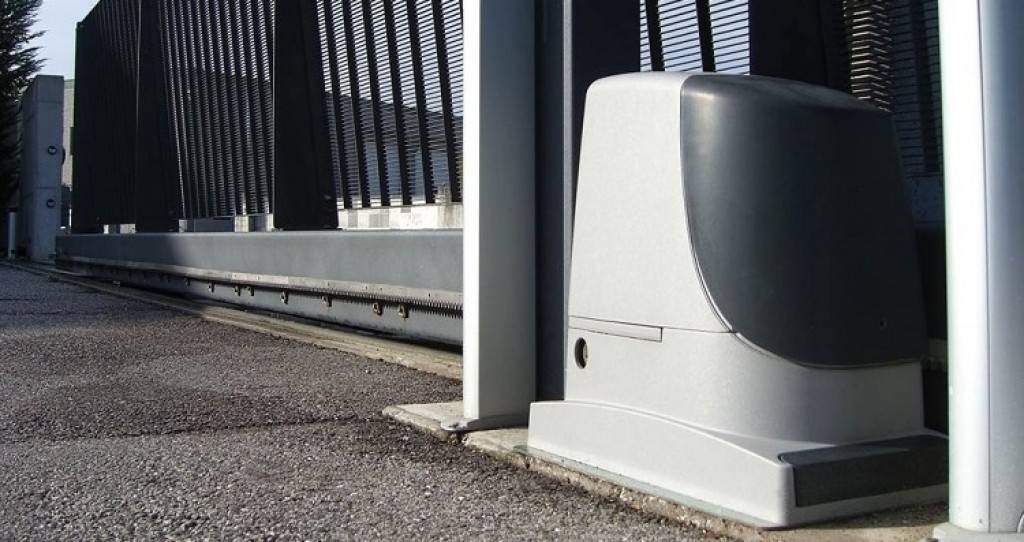

Зубчатая рейка и привод для открытия ворот
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
Что будет влиять на подбор автоматики
Конечно же, от особенностей ворот следует отпираться в первую очередь, когда вы хотите установить себе автоматику на ваши откатные конструкции. Если вы произведёте подбор без подготовки и купите первую попавшуюся систему отката, тогда есть большой риск что она абсолютно никак не поможет вам справиться с задачей и просто не сможет сдвинуть с места большие и увесистые ворота.
Комплект автоматики для сдвижных ворот
Так что первым делом, вы обязательно должны учитывать ряд следующих причин, когда подбирается автоматика для откатных ворот:
- Масса движимой составляющей ограждения.
- Параметры установленного противовеса.
- Погодные условия, при которых система должна исправно и стабильно работать.
- Качество фурнитуры, которая применяется в ваших воротах.
- Качество монтажа.
- Интенсивность использования всей конструкции.
Теперь давайте разберём все перечисленные критерии по порядку, чтобы вы смогли получить более ясную и подробную картину.
Масса откатной конструкции
Начнём по порядку с массы откатной конструкции ворот. Этот показатель является одним из самых важных и больше всех влияет на подбираемую автоматику для них. Чем больше номинальная масса, тем больше должна быть как мощность, так как внутренняя начинка, которая отвечает за движение и принимает всю нагрузку на себя.
Параметры противовеса
Исходя из параметров противовеса, следует подбирать и максимально возможную длину, которую сможет лучше потянуть мотор автоматической системы. Как правило, противовес равен примерно семидесяти процентам от длины самих ворот, так что подбирая автоматику, вам необходимо добавить длину противовеса к длине ворот, и вы получите минимальный размер, который должна тянуть автоматика.
Климатические условия
Также вам обязательно необходимо учитывать те погодные условия, которые могут быть в вашем регионе
Особенно это важно в тех регионах, где очень повышенная влажность и дожди идут значительную часть года
В условиях Сибири в некоторых случаях бывает необходима установка дополнительного подогрева.
Помимо влаги, необходимо учитывать и минимальные температуры которые могут возникать в зимнее время года, и какое время такие температуры удерживаются. Учитывая все эти критерии, ваша механика должна без проблем выдерживать такие погодные условия и работать стабильно и без сбоев.
Качество фурнитуры
Учитывая то насколько качественную фурнитуру, вы установили на свои ворота, следует и лучше корректировать возможную работоспособность мотора. Для качественны хи дорогих фурнитур, вполне достаточно не слишком мощного мотора, без всяких усилителей и вспомогательных модификаций.
Для плохих фурнитур, которые открывают ворота с довольно сильным трением и трудом, тогда необходимо выбирать такой мотор, который способен выдерживать повышенные нагрузки и имеет большую тяговую способность.
Качество установки и интенсивность эксплуатации
Подбор автоматики также зависит и от качества монтажа. Чем более ровно и максимально точно будут установлены ваши новые откатные ограждения, тем меньше усилие должен сделать механизм для открытия.
Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
Интенсивность использования въезда, будет вторым по важности критерием, после массы откатной конструкции. Автоматика для откатных ворот came должна иметь износостойкие детали, чтобы лучше выдерживать повышенные условия эксплуатации
Страны производители
Если рассматривать рейтинг приводов откатных ворот, то лидерами считаются — Китай и Европа. Имеются и отечественные бренды, например, AN-Motors и Doorhan, но их изделия производятся также в Китае. Что же выбрать?
Китайская автоматизация ориентирована на минимум затрат. Это означает, что снижается срок эксплуатации такого изделия. Однако имеются и надежные современные автоматические китайские системы. Например, от такого производителя, как Professional.
Если говорить о Европе, то здесь в лидерах несколько итальянских производителей: BFT, Nice, Came, Faac. Компании производят качественную и надежную автоматику. Помимо “итальянцев” на рынке преуспевают и немецкие изделия, но стОят они выше. Например, приводы концерна — Hörmann.
Came

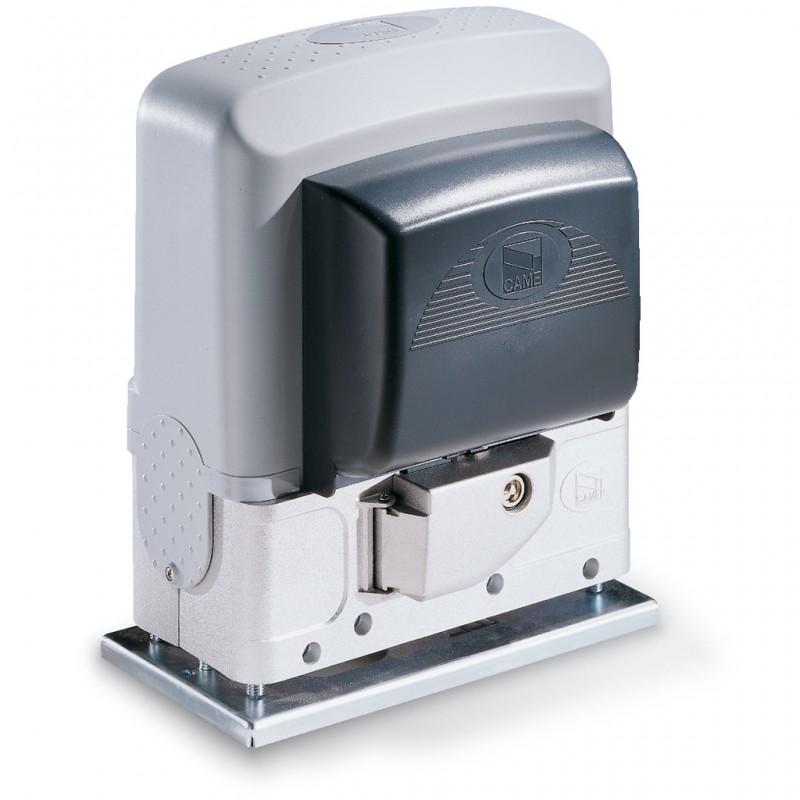

Это также популярная у покупателей марка автоматики для ворот. Привод Came для откатных ворот выпускается в широком модельном ряду, поэтому у вас есть возможность подобрать то, что нужно именно вам. Много хороших отзывов о модели Came BX-78, которую можно использовать для ворот массой до 800 кг. В числе интересных особенностей этого привода можно отметить функцию самоблокировки, наличие датчика контроля движения и обнаружения препятствий, а также встроенный блок управления. Эту модель вполне можно установить самостоятельно. К ее отличительным особенностям можно отнести:
- Модифицированную систему управления движением ворот.
- Полную изоляцию блока управления, двигателя, что защищает их от внешних воздействий.
- Декодер работает с разными типами радиопередатчиков, запоминая коды для работы с ними.
- Специальные предохранители защищают двигатель и другие важные элементы системы от перегрузок.
Такой привод обойдется примерно в 15000 рублей.
Безопасная модель — Bx-243 – рассчитана на ворота весом до 300 кг и длиной створки до 8,5 м. Мотор 24В обеспечивает интенсивность работы. Эта модель идеально подходят для использования в частных коттеджах. К преимуществам модели можно отнести:
- Интегрированную плату управления.
- Светодиодный индикатор, установленный на плате, обеспечивает легкую диагностику системы.
- Простоту монтажа.
- Удобство разблокировки редуктора ключом.
Автоматика работает стабильно, при отключении энергии сработает аварийный режим на основе резервной батареи. Стоимость модели составляет около 13000 рублей.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Блоки управления привода CAME (инструкции):
Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP
Вес полотна при выборе электропривода
Стандартные ворота 4*2, заполненные профнастилом, 3D-сеткой, прутком весят около 150 кг. Для них при хороших условиях эксплуатации можно использовать привода с усилием 400-500 кг. Например, CAME BXL или Alutech RTO-500.
Если эти же ворота зашить деревом, или были допущены ошибки при установке, ворота ходят тяжело – мы рекомендуем использовать привода с большим усилием. Например, CAME BX-608AGS (800кг), Alutech RTO-1000 (1000 кг), Doorhan Sliding 800 (800 кг)
Для ворот шириной 5,5–6 метров, особенно при тяжёлом заполнении (дерево, ковка) мы рекомендуем использовать привода CAME BKS-12AGS (1200 кг), Doorhan Sliding 1300 (1300 кг), Alutech RTO-1000 (1000кг).
Автоматические ворота: особенности, достоинства и недостатки
Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:
- откатные;
- распашные;
- гаражные.
Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.
Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов
Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:
консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;
Система «ролик-направляющая» для откатных ворот консольного типа
- рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
- подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.
Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.
Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов
Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.
Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.
Это интересно: Регулировка откатных ворот — познавайте с нами
Преимущества.
Автоматика для откатных ворот пользуются большим спросом, благодаря неоспоримым достоинствам. С ними рекомендовано ознакомиться перед покупкой комплекта. Современные устройства обладают такими преимуществами:
- Обширный ассортимент.Доступен выбор механизмов, представленных ведущими производителями. Они отличаются конструктивным исполнением, функционалом, техническими характеристиками и стоимостью. В процессе выбора необходимо руководствоваться рекомендациями специалистов или обращаться к сотруднику компании за помощью.
- Высокое качество.Отдельные компоненты автоматизированной системы изготавливается из качественных экологически чистых материалов. Сборка осуществляется профессионалами, что гарантирует отсутствие брака. Устройство способны прослужить достаточно долго без потребности в ремонте, не вызывая проблем в эксплуатации.
- Простота монтажа.Установка комплекта автоматики и откатных ворот требует соблюдения технологий и инструкций, но не вызывает сложностей. Профессионалы установят оборудование в кратчайшие сроки и после выполнения проверки на отсутствие ошибок можно приступать к его применению.
- Универсальность.Доступна автоматизация откатных ворот, которые устанавливаются на территориях с разной площадью и назначением. Устройство подходит для применения на практически любых участках.
- Практичность.Автоматика не вызывает сложностей в управлении. Дополнительно ее можно снабдить средствами, например, замком или задвижкой, а также фотоэлементами, датчиками движения и другими приспособлениями. Открытие и закрытие створок можно осуществлять панелью или пультом управления. При необходимости ворота открываются пользователями вручную.
- Долговечность.Высокое качество сборки и надежность эксплуатации приводят к увеличению ресурса приборов. Важным условием при этом является соблюдение рекомендаций специалистов по монтажу и использованию оборудования.
- Экономичность.Автоматические системы не потребляют большое количество электроэнергии, поэтому после их установки затраты пользователей существенно не увеличатся.
- Доступность.Но оборудование установлены невысокие цены. Это делает его покупку доступной для широкого круга потребителей. Покупатели могут выбрать дорогостоящие функциональные модели или отдать предпочтение бюджетным вариантом для откатных ворот небольшого размера.
Перечисленных преимуществ достаточно, чтобы убедиться в выгоде использования автоматики для откатных ворот на участках любого назначения.
