Автоматический выключатель: характеристики и принцип работы автомата в модульном исполнении, как выбрать

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Типы ВА (полюса и четыре группы)

Классифицировать типы автоматических выключателей можно по нескольким признакам, остановимся на некоторых из них.

Число полюсов: 1p, 2p, 3p и 4p

Данная характеристика показывает, какое количество независимых электрических цепей может коммутировать автомат. По этому параметру ВА делятся на однополюсные (обозначение 1p), двухполюсные (2p), трёхполюсные (3p) и четырёхполюсные (4p).

Каждый из полюсов представляет собой обособленный механический контакт, имеющий два вывода для подключения внешних электрических цепей. Иногда полюса называют главными цепями, т.е. это цепи контактов, предназначенных для коммутации токов защищаемой нагрузки.

Количество полюсов (1п, 2п, 3п, 4п) каждого выключателя можно определить без труда.

Понятие главных полюсов или цепей было введено, т.к. некоторые разновидности автоматов имеют до нескольких вспомогательных контактов. Эти контакты не предназначены для коммутации силовой электрической нагрузки и не оборудованы устройствами дугогашения. Есть еще вспомогательные контакты (называемые также блок-контактами), они работают в цепях сигнализации и блокировки.

Время-токовая характеристика

В зависимости от особенностей электрической цепи, автоматический выключатель должен обладать соответствующими свойствами защит. Значение токов короткого замыкания является характеристикой питающей сети, а не подключаемой нагрузки. Нагрузку одной и той же номинальной мощности и напряжения можно подключить к мощным шинам подстанции, либо к длинной линии электропередачи, на большом удалении от источника питания. СтабЭксперт.ру напоминает, что в первом случае ток короткого замыкания будет иметь максимальное значение, во втором, из-за влияния сопротивления линии электропередачи может быть значительно снижен. Таким образом, при выборе подходящего автоматического выключателя недостаточно учитывать только характеристики нагрузки, нужно иметь расчётные значения токов короткого замыкания в месте предполагаемой установки.

Отключающая способность

4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Функции защитных устройств электродвигателей

Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:

Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
Предохранение от некачественного напряжения;
Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
Индикация режимов работы и аварийных состояний;
Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
Совместимость с автоматическими системами контроля и управления.

Мотор автомат с ручной настройкой и автоматическим управлением

Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.

Контактор электромотора с тепловым реле

Подбор автоматического выключателя

Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.

Трехфазный автоматический выключатель

Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.

Времятоковая характеристика автоматических выключателей категории «C»

Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (I_пуск) не превышал значение отсечки (мгновенного срабатывания, I_мгн.ср) автомата. Отношение пускового (I_пуск) и номинального тока (I_n) можно узнать из бирки или паспорта электродвигателя, максимальное значение I_пуск/ I_n=7.

Бирка двигателя с указанием мощности

Практические расчеты

На практике применяют поправочный коэффициент надежности K_н, который для автоматов с I_nn>100A принимают K_н=1,25. Поэтому должно соблюдаться условие I_мгн.ср ≥ K_н * I_пуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя I_AB (указывается на корпусе) к рабочему току двигателя (I_n). Необходимое условие: I_AB > I_n/К_т, где К_т = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе К_т=1.

Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; I_пуск/ I_n = 7. Вначале нужно рассчитать I_n = Р_n/(U_n*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, К_т = 0,85, значит I_n/К_т = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).

При расчетах понадобится калькулятор

Теперь нужно проверить условие I_мгн.ср ≥ K_н * I_пуск. Мгновенное срабатывание защитного автомата наступает при I_мгн.ср = 16*10 = 160 (A), пусковой ток I_пуск= I_n*7 = 12,28*7 = 85,96 (А). Умножаем на K_н (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.

Описание и виды модульного автомата

Электрический выключатель модульного типа – устройство оперативной коммутации для подачи или отключения электрического тока в сети. Конструктивно он выглядит, как пластиковый прямоугольный блок с тумблерами, переводящими режим подачи тока в положение включено/выключено. Обычно эти устройства нагрузки устанавливают в распределительном щитке на входе электроэнергии в объект (дом, квартира и т.д.) чтобы можно было одним щелчком тумблера отключить подачу электричества.

Принцип работы простой: в случае превышения допустимых норм силы тока или напряжения в сети — автоматически срабатывает защита, тумблер переключается в положение «выкл» и выключает подачу электроэнергии в сеть.

Устройства различаются по характеристикам, которые определяют их предел мощности и перегрузку, которую они могут выдержать до отключения. По этим параметрам модульные выключатели бывают:

Для бытовых нужд — порог мощности силы тока от 0,5 Ампер — до 63 Ампер, обычно используется для жилых помещений или небольших помещений коммерческого назначения.
Для промышленных нужд — устанавливаются на производствах с небольшими объемами потребляемых мощностей от 63 Ампер — до 125 Ампер.

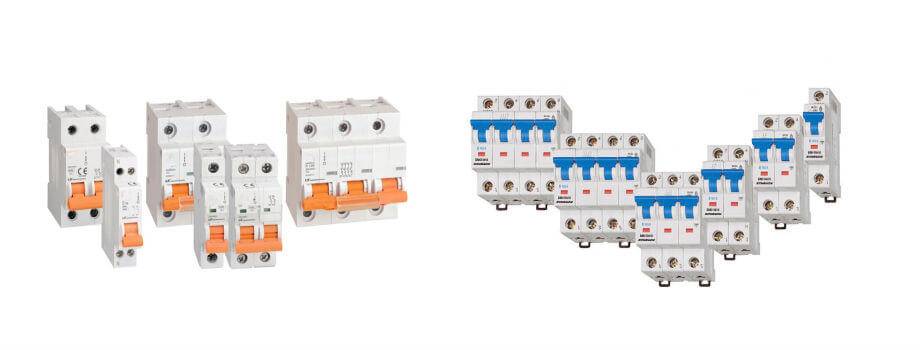

По полюсам и количеству тумблеров на блоке модульные выключатели могут быть от 1-го до 4-х полюсных.

Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

I номин.= 300×8⁄220=10,9 А;
I расчетная автомата защиты= 10,9×1,45=15,8 А.
Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

Ehto.ru

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

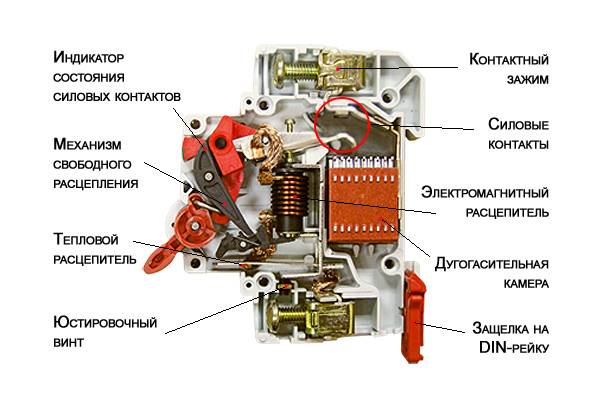

Конструкция автоматического модульного выключателя

Модульные автоматические выключатели собираются в корпусах, которые изготовлены из негорючего пластика. Автоматы имеют соответствующие разъемы и крепежи для монтажа на DIN-рейку. Для этой цели модульные выключатели оснащают специальными защелками. Благодаря этому на установку выключателей тратится минимум времени и усилий.

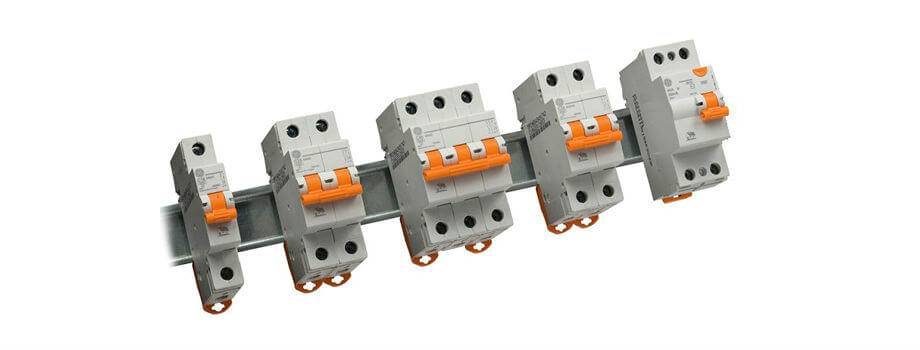

Модульные автоматические выключатели в считанные минуты монтируются на дин-рейку

Габаритные характеристики модульных автоматических выключателей стандартизированы: ширина устройства указывается не в мм, а в «модулях». Ширина одного модуля составляет 18 мм.

Основная рабочая часть автоматического модульного выключателя – тепловые или эл/м расцепители, которые реагируют на сверхтоки. Тепловые расцепители производятся на основе биметаллических пластин. Электромагнитные расцепители представляют собой катушку с подвижным сердечником. Помимо этого, внутри кожуха находится дугогасительная камера. Она защищает устройство и контакты, ответственные за размыкание цепи, от воздействия электродуги.

Как работает автоматический модульный выключатель

В обычном режиме модульный автоматический расцепитель пропускает ток, величина которого не оказывается не больше номинального. Если наблюдаются скачкообразные изменения сетевых параметров, которые вызваны КЗ или перегрузкой, выключатель отключает передачу тока на защищаемом участке.

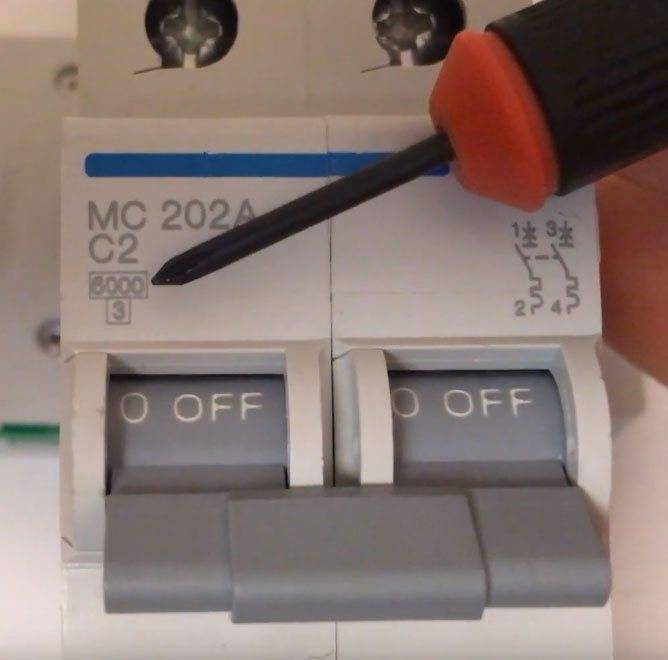

Класс токоограничения

Цифра после тока КЗ (3 или 2) – класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’
ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’
в пределах 1/3 полупериода

Грубо говоря, автомат с “троечкой”, справится с последствиями тока КЗ быстрее, чем с “двоечкой”. По времени это можно отразить следующей таблицей.

Устройства с “первым” классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

Автоматические выключатели серии А3100

Автоматические выключатели серии А3100 применяются в электроустановках напряжением 500 В переменного и 220 В постоянного тока.

Тип автомата	Номинальный ток автомата, А	Тепловой или комбинированный расцепитель	Электромагнитный расцепитель
Номинальный ток, А	Номинальный ток при установке автоматических выключателей в закрытых шкафах, А	Уставка тока мгновенного срабатывания, А	Номинальный ток, А	Уставка тока мгновенного срабатывания, А
переменного	постоянного
А3161 А3162 А3163	50	15	12	—	—	—	—
20	17
25	21
30	25
40	34
50	42
А3114 А3113	100	15	12	150	15	150
20	17	200	20	200
25	21	250	25	250
30	25	300	30	300
40	34	400	40	400
50	42	500	50	500
60	51	600	60	600
80	68	800	80	800
100	85	1000	100	1000
А3124 А3123	100	15	12	430	30	—	430
20	17	430	30	—	430
25	21	430	30	—	430
30	25	430	30	—	430
40	34	600	100	600
50	42	600	100	600
60	51	600	100	600
80	68	800	100	800
100	85	800	100	800
А3134 А3133	200	120	102	840	200	840
150	127	1050	200	1050
200	170	1400	200	1400
А3144 А3143	600	250	212	1750	600	1750
300	155	2100	600	2100
400	340	2800	600	2800
500	425	3500	600	3500
600	510	4200	600	4200

Примечание. Кратность тока срабатывания теплового расцепителя автоматических выключателей типа А3160 составляет 1,35, а всех остальных типов — 1,45.

НАЗНАЧЕНИЕ ДИФФЕРЕНЦИАЛЬНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

Автоматические выключатели помимо контроля превышения тока могут определять и наличие его утечки (протекания в обход штатной нагрузки).

Характерным примером подобной ситуации является пробой фазы на металлический корпус прибора.

При наличии или возникновении электрического контакта корпуса с “землей” часть тока течет по этой цепи. Если такой цепью является тело человека, то возможно его поражение током.

Для предотвращения подобных ситуаций предназначены дифференциальные автоматические выключатели (дифатоматы). Они имеют устройство контроля величины втекающего и вытекающего токов. При нарушении баланса происходит срабатывание защиты и отключение электрической цепи.

Отличие от прочих коммутационных устройств

Может возникнуть вопрос, в чём заключается отличие автоматического выключателя от других коммутационных аппаратов, не способных коммутировать значительные токи. Дело в том, что коммутация токовых нагрузок, а именно их отключение, сопровождается возникновением электрической дуги. Причём, чем больше значение тока, тем сильнее дуговой разряд при отключении контактов. Горение дуги происходит в ионизированном воздушном пространстве, то есть, воздух становится электропроводящим. В зависимости от разрываемого тока и напряжения сети, дуговой разряд в промежутке определённой величины может вообще не погаснуть после отключения контактов.

Но это относится только к разъединителям. Автоматический выключатель оборудован специальными дугогасительными камерами, типовая конструкция которых содержит ряд параллельно расположенных пластин, они разделяют дугу на отдельные участки, где та и затухает. Также предусмотрен путь отвода образующихся при горении дуги газов. Персональной дугогасительной камерой оборудован каждый полюс автомата, что препятствует распространению ЭД на контакты соседних фаз.

Преимущества и отличия от вводного автомата

Вводной автомат — это автовыключатель. Его устанавливают на вводе линии электросетей в жилое помещение (дом, квартира, дача). Имеет невысокий уровень защиты и может сгореть при подключении мощных электроприборов. При этом при частом использовании вводного электровыключателя просто для включения/выключения света — есть вероятность, что он может перегреться и сгореть.

Модуль нагрузки может применяться как для защиты электросетей жилых и коммерческих площадей, использующих электроприборы небольшой мощности, так и на промышленных предприятиях и заводах, где используют агрегаты и механизмы небольшой мощности. Применение простых автоматов для промышленных мощностей — неэффективно.

https://youtube.com/watch?v=gXNj7OhXCDs

Модуль-автовыключатели имеют преимущества:

относительно невысокая цена;
повышенная электро-изностойкость;
можно применять при умеренных перегрузках;
больший срок эксплуатации в сравнении с вводными автоматами;
возможность установки на промышленных предприятиях с агрегатами небольшой мощности;
высокий уровень защиты от перегрузок в электросети и от коротких замыканий;
высокий порог срабатывания защиты во время перегрузок на ЛЭП;
быстрая скорость реакции на перегрузки.

Достоинства автоматических электровыключателей модульного типа очевидны. А небольшая разница в стоимости с вводным автоматом определяют выбор в пользу качества и надежности.

Типы электрических автоматов

Автоматические выключатели широко используются в системах электроснабжения, обеспечивая надежную защиту электрическим цепям и сетям, бытовым приборам и электрооборудованию. Их основной задачей является обесточивание цепи в нужный момент путем отключения подачи электрического тока. Срабатывание автомата защиты происходит при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети. Автоматы защиты сети могут работать в цепях постоянного и переменного тока, а универсальные конструкции способны работать при наличии в сети любого электрического тока. В соответствии с конструкцией, они разделяются на три типа, которые служат основой для других разновидностей автоматических выключателей:

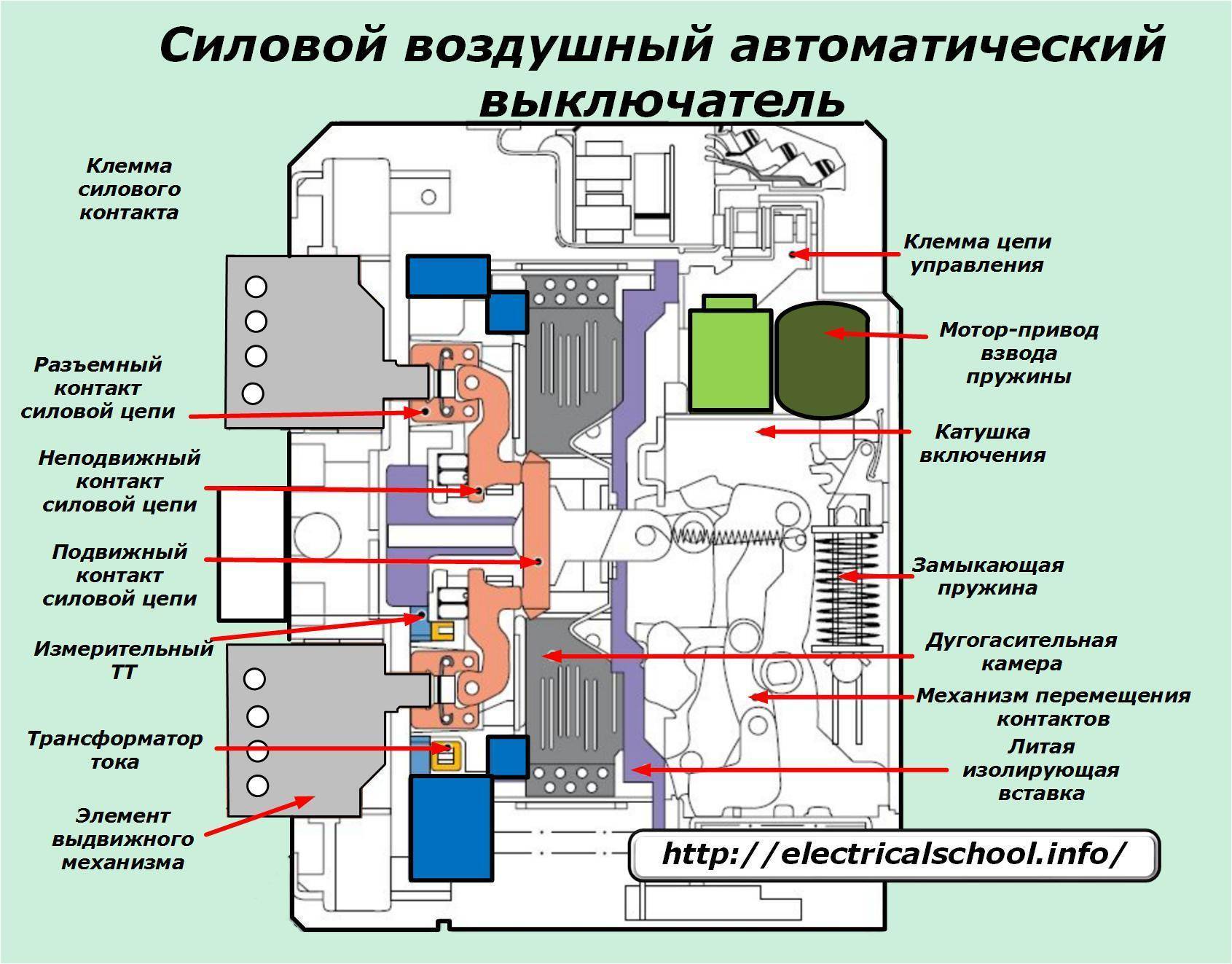

Воздушные автоматы. Используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер.
Автоматы в литом корпусе. Отличаются широким рабочим диапазоном, составляющим от 16 до 1000 А.
Модульные автоматы. Именно они широко используются в квартирах и частных домах. Их название связано со стандартной шириной, составляющей кратность в 17,5 мм, в зависимости от количества полюсов. То есть, в одном блоке может использоваться сразу несколько выключателей.

Все автоматы защиты разделяются в соответствии с показателями номинального тока и напряжения, поскольку большинство защитных устройств устанавливаются в сетях 220 или 380В.

Автоматические выключатели могут быть токоограничивающими и не токоограничивающими. В первом случае автомат представляет собой выключатель, в котором время отключения установлено на чрезвычайно малую величину, в течение которой токи короткого замыкания не успевают достичь максимума.

Автоматы классифицируются по числу полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудуются максимальными, независимыми, минимальными или нулевыми расцепителями напряжения. Большое значение имеет скорость срабатывания, когда устройства могут быть нормальными, быстродействующими и селективными. В некоторых приборах допускается сочетание технических характеристик. Некоторые модели оборудуются свободными контактами, а проводники подключаются к ним разными способами.

Существует разделение на различные типы по конструкции расцепителя или размыкателя, установленного в автомате. Данные элементы играют важную роль и разделяются как магнитные и тепловые. В первом случае размыкатель относится к быстродействующим и обеспечивает защиту при коротких замыканиях. Время срабатывания составляет от 0,005 до 3-4 секунд. Работа теплового расцепителя происходит гораздо медленнее, поэтому он используется в основном для защиты от перегрузок. Основой элемента является биметаллическая пластина, нагревающаяся при возрастающих нагрузках. Период срабатывания находится в пределах от 3-4 секунд до нескольких минут.

Кроме того, автоматы разделяются по типам отключения или по времятоковым характеристикам. Каждый тип маркируется символами А, В, С, D, К, Z. Например, тип А используется при размыкании цепей, имеющих значительную длину проводки, хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2-3 номинальных тока. Тип В применяется в системах освещения общего назначения и обладает порогом срабатывания 3-5 номинальных тока. Более подробные сведения о каждом типе автомата можно взять из таблицы.

Строение и принцип работы трехполюсного автомата

Автоматический выключатель на 3 полюса состоит из 3 однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения. Внутри устройства защиты имеется электромагнитный и тепловой расцепители.

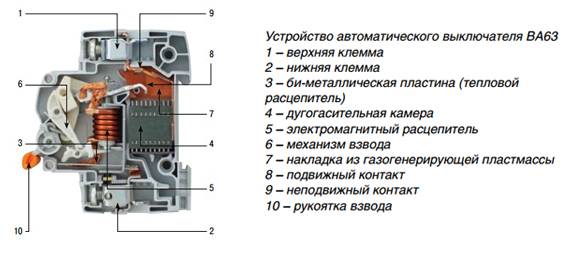

Внутреннее устройство

Электромагнитный расцепитель мгновенно срабатывает на токи короткого замыкания. По принципу действия он напоминает обычный электромагнит. Если через автомат протекает ток КЗ, то электромагнитный расцепитель притягивает якорь и приводит в движение механику автомата. Она и размыкает контакты силовых цепей.

Конструкция автомата защиты

Тепловой расцепитель похож на деформирующуюся от нагрева биметаллическую пластину. Он характеризуется медленным срабатыванием. Для выключения автомата по тепловому расцепителю необходимо время, чтобы он прогрелся до нужной температуры. Тепло для нагрева берется от тока перегрузки, протекающего через автомат. Нечто подобное имеется в термостатах утюгов и кнопках чайников.

Внутри дифференциальных автоматов имеется дополнительный узел — датчик тока. Он предназначен для сравнения токов, протекающих по фазам. Этот элемент конструкции позволяет диф автомату отключаться при пропаже напряжения в одной из фаз. Данная функция особенно важна для защиты электрических двигателей.

В мощных трехполюсных автоматах имеются дугогасительные камеры. Они предназначены для максимально быстрого прерывания дуги, образующейся между контактами в момент размыкания цепи. Применение дугогасительных камер существенно продлевает срок эксплуатации прибора. Благодаря им контакты выгорают гораздо медленнее.

Внешние элементы

Снаружи устройство имеет стандартную для защитных аппаратов конструкцию. Сверху находятся 3 винтовых клеммы для подключения приходящих проводов. Снизу аналогичные винтовые контакты, но для отходящей линии. Между ними находится рычаг включения и отключения. Многие трехполюсные автоматы оснащены указателем состояния. Красный флажок или символ «1» — автомат включен. Зеленый или «0» — выключен. На корпусе прибора указываются основные электрические параметры: номинальный ток и временная характеристика.

По каким характеристикам выбирать модульные автоматические выключатели

Все модульные автоматические выключатели обладают различными характеристиками, несмотря на то, что внешне часто схожи друг с другом.

Ключевые характеристики модульных автоматических выключателей следующие:

Номинальный ток.

Таким током называют ток, который автоматический выключатель может проводить длительное время без разрыва электрической цепи. Этот показатель зависит от 2 факторов:

вида электропроводки в здании, квартире или доме;
мощности подключенных к сети приборов.

Например, электропроводка, построенная на медном кабеля сечением 2.5 мм2, способна выдержать ток не более 25 А. Если речь идет о проводке на кабеле с алюминиевыми жилами, то при прочих равных допустимый ток – 19 А. Для расчета тока используется формула I=Р/U, где I – ток нагрузки, Р – мощность подключенных приборов, а U – сетевое напряжение.

Полученные таким образом токи отдельно для каждого из приборов суммируются. И в зависимости от итогового значения следует подбирать модульный автоматический выключатель.

Еще одна важная характеристика модульного автоматического выключателя – ток короткого замыкания. Он приводится на корпусе устройства, обычно это значения в пределах 4500, 6000 или 10000 А. Ток КЗ показывает максимальное значение сверхтока, при котором автоматический выключатель сможет разорвать электрическую цепь.

Время-токовая характеристика срабатывания.

К важным характеристикам модульных автоматических выключателей относится время-токовая характеристика срабатывания. Она показывает минимальное значение тока, при котором автомат сработает без выдержки по времени. Эта характеристика обозначается латинскими буквами А, В, С, D, К, Z и отображается в графическом виде.

Количество полюсов – еще одна характеристика модульных автоматических выключателей. Существуют одно- и 2-полюсные устройства, они монтируются для однофазных электрических сетей со штатным напряжением 220 вольт. Модульные автоматические выключатели с 3 и 4 полюсами предназначены для 3-фазных сетей с напряжением до четырехсот вольт.

Автоматы, имеющие 2 полюса, бывают следующих типов:

2Р,
1Р+N.

У модульных автоматов первого вида оба полюса оснащены защитой от сверхвысоких токов. Автоматы, относящиеся ко второй категории, имеют лишь один защищенный полюс, а второй используется для подсоединения нейтрального проводника. Аналогичное деление существует и у четырехполюсных модульных автоматических выключателей.

Температура и климатическое исполнение.

Важными эксплуатационными характеристиками модульных автоматических выключателей также являются диапазон температур и климатическое исполнение. Корпус устройства может быть защищен от пыли, мелкодисперсной влаги и даже попадания воды. Конечно, такое оборудование стоит дороже, поэтому всегда нужно соотносить требования к корпусу с реальными условиями эксплуатации

Обращать внимание на такую характеристику, как температура, есть смысл, если монтироваться аппараты будут в неотапливаемых помещениях или на открытом воздухе

Изучая характеристики модульных автоматических выключателей, важно обратить внимание также на бренд и качество сборки. Ранее мы писали о том, какое масло заливать в винтовой компрессор.
