Выбор конструкции и расчет
Межкомнатная арка своими руками из гипсокартона не требует сложных расчетов, но предварительные вычисления все же нужны: требуется определить необходимое количество ГКЛ, профиля (или деревянного бруска), крепежа, выбрать саму форму.
Начальные данные для вычислений – размер существующего проема. Если планируется воздвигать перегородку из гипсокартона, как описано в статье, ограничителем будет желаемый размер, а не уже имеющийся в капитальной стене. В зависимости от того, как именно будет возводиться арка, рассмотрим два варианта действий.
Отделка существующего проема в капитальной стене (панели, кирпич, блоки)
Планировка дома может предполагать несколько вариантов ширины и высоты проема. Ниже приведены три типа классических арок для разных габаритов.
При этом следует соблюдать допустимое расстояние от верхней точки арки до уровня чистового потолка.
Уменьшение этого расстояния допустимо только в легких каркасных конструкциях и только с распределенной опорой перекрытия на каркас. В противном случае нагрузка от перекрытия на несущую стену окажется чрезмерной, может произойти провисание потолочной плиты или балок, разрушения участка стены или перекрытия.
В зависимости от существующих размеров проема и допустимого уменьшения расстояния от его верхней точки до потолка выбирается полуциркульная (справа) или лучковая (слева) форма дуги. Учитывается также возможность изгиба гипсокартонных листов (только в продольном направлении), для обычных панелей допустим изгиб с радиусом 300…1000 мм и более, на радиус сгиба влияет толщина листа. Чем тоньше лист, тем больше возможность изогнуть его желаемым образом.
После того, как размер арки и проема установлены, выполняется эскизный набросок будущей конструкции с указанием положения стоек и распорок каркаса, габаритами листов гипсокартона и размещением крепежа.
Сделать проем-арку своими руками можно без использования арочного профиля, применяя обычный с надсечками.
При расчете следует учитывать наличие или отсутствие боковых профилей, укрепляющих проем с обоих сторон и, соответственно, количество листов. Таким образом, для полуциркульной конструкции с усилением проема до самого низа с обеих сторон потребуется при начальном размере проема 900х2000 мм:
- прямые стойки (профиль угловой ПУ31/31 или стоечный ПС50/50) – 2000х4+900х2=9800 мм (округляем до 2 м);
- профиль радиусный (арочный) CD60 по длине арки с небольшим запасом – πх450х2=2 826 мм, округляем до 3 м. Вместо арочного можно использовать ПС50/50 той же длины, надсекая его боковые планки с шагом 30…50 мм;
- листы гипсокартона (для ширины стены в месте проема 250 мм) – 3 000х250 мм для арочной части (лучше специальную разновидность ГКЛ с продольными пазами), раскрой только в продольном направлении, и две планки длиной 2 000-450 = 1 550 мм с шириной 250 мм;
- также необходимо два (или четыре, в зависимости от конструкции) прямых подвеса для крепления арочного профиля или соответствующее количество соединительных элементов;
- дюбели для фиксации профиля к дверному проему, саморезы для крепления ГКЛ к профилю.
Создание перегородки с арочным проемом
Сделать дверную арку своими руками можно с не меньшим успехом в заново возводимой перегородке из ГКЛ. Чертеж такой конструкции представлен ниже.

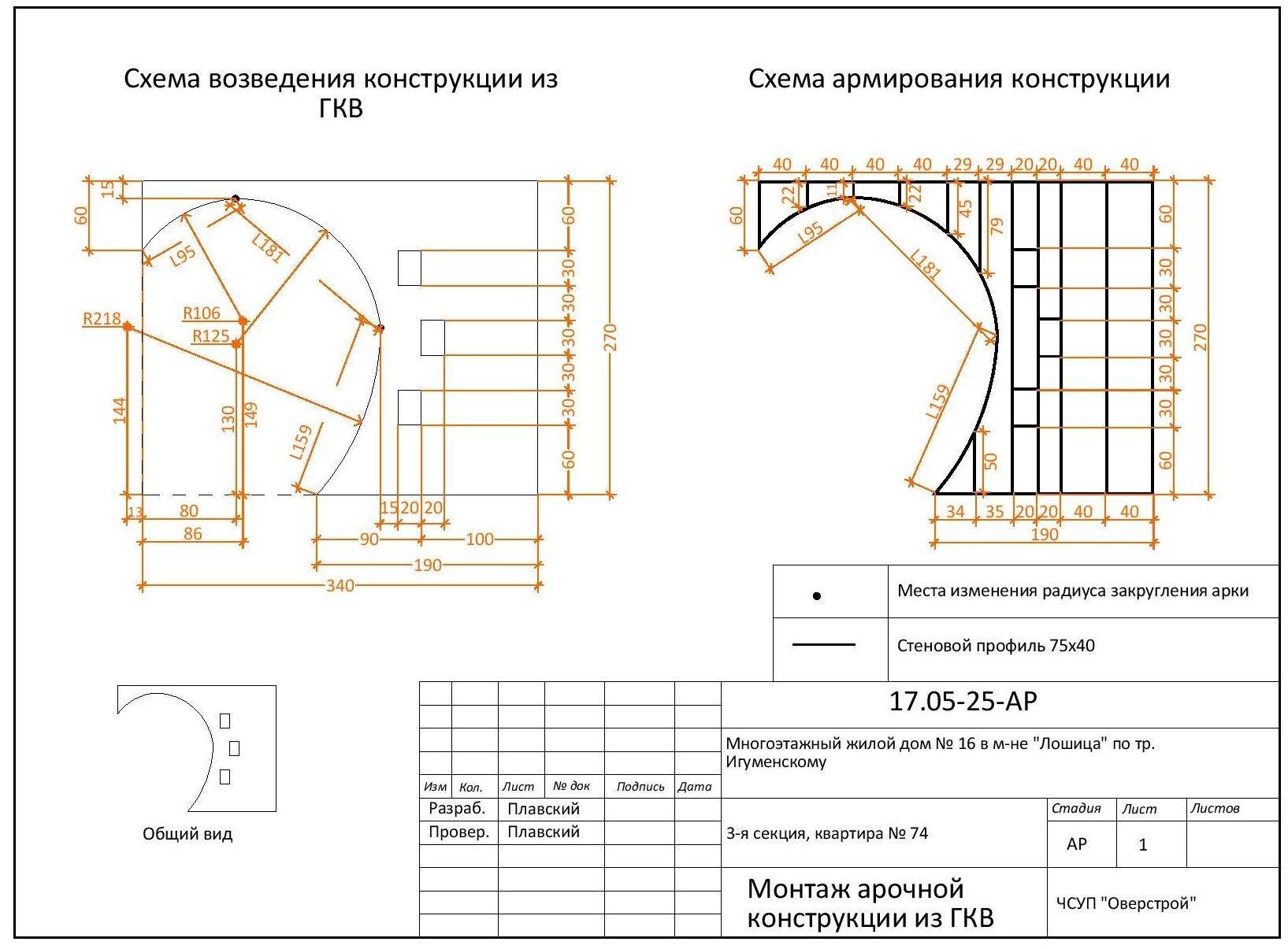

Как видно из чертежа, кривая арочного проема достаточно сложна, имеет несколько сопряженных радиусных дуг, дополнительно конструкция имеет три прямоугольных небольших проема. Схема армирования перегородки основана на использовании нескольких вертикальных стоек полной длины и большого количества скрепляющих перемычек, а также арочного профиля. Общее количество необходимых материалов здесь посчитать сложнее, причем необходимо учитывать запас не менее 10…15% на случай непредвиденных сложностей при раскрое профиля и ГКЛ. Укрупненно расчет делается на основании данных чертежа:
- профиль ПС 75х40 мм – ((5х2 700)+(6х200)+3 200+500+790+450+(2х220)+130+600)х2=41 620 мм, округляем с учетом требуемого запаса до 50 м;
- арочный профиль 5 500х2 = 11 000 мм, 11 м (допустима замена ПС 50х50 мм);
- ГКЛ – две панели 3 200х2700 (на всю площадь перегородки 8,64 кв.м.). С учетом стандартного размера 1 200х2 500 мм (площадь листа 3 кв.м.) потребуется не менее трех листов;
- ГКЛ с продольными пазами или обычный – пластина с общим размером 5 500х200 мм (здесь 200 мм – толщина перегородки);
- соединительные элементы, дюбели, саморезы.
Раскрой и крепление
Пошаговая инструкция для нарезки гипсокартона следующая:
Выполните разметку раскроя на гипсокартоне.

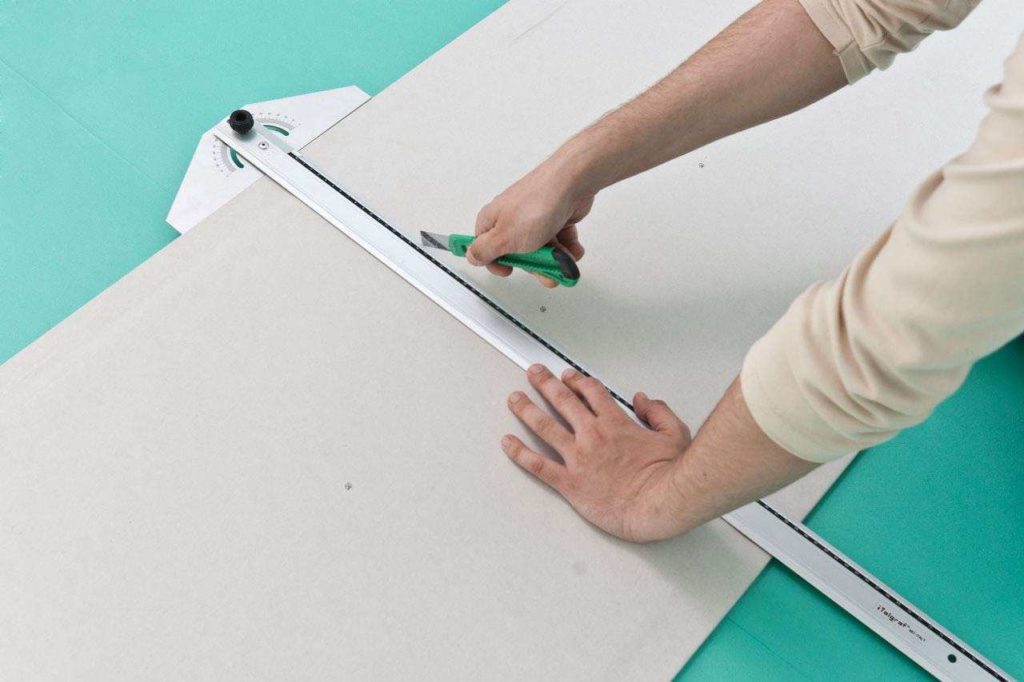

Глубоко прорежьте строительным ножом контуры. Лучше всего это делать резаком со сменными лезвиями.
Мы подскажем, как делать арки из гипсокартона с минимальной затратой материала. Для каждой стороны требуются 2 боковые детали, 2 одинаковые верхние детали. Для внутренней части проема раскрой осуществляется аналогично. Боковые детали и отдельная верхняя планка.
Для изгиба верхней планки выполните перфорацию картона с одной стороны и положите сверху мокрое полотенце на полчаса
Изгибайте гипсокартон с максимальной осторожностью
Если гипсокартон толстый, придется выполнять насечки. Прорезайте картон с одной стороны параллельными полосами и изгибайте. Материал должен надломиться по прорезям на несколько плашек и удерживаться на втором листе.
Верхняя часть крепится первой. Затем можно крепить боковые верхние и нижние планки. Вымеряйте получившуюся акту по уровню. Все поверхности должны быть ровными. Собирать арку проще сверху. Если возникают проблемы, связанные с неточным раскроем, снимите и подрежьте лист.
Полуарки для узких проемов
Как сделать полуарку из гипсокартона, если не хватает места. Когда пространство узкое, лучше сделать полуарку из гипсокартона своими руками. Монтаж полуарки делается в точности так же, как и монтаж целой арки. Можно обойтись без направляющих на одной из вертикальных сторон, закрепив каркас в проеме.
В тесных пространствах полуарка смотрится выигрышнее, поскольку предполагает продолжение. Узкая арка напротив сужает пространство до минимума. Это правило работает для арки в коридорах и проходах. Спроектируйте полуарку из гипсокартона своими руками с таким расчетом, чтобы она казалась частью более высокой и широкой арки. Нужно нарисовать высокий силуэт для увеличения пространства. Низкая полуарка, полуарка с горизонтальными линиями, делает помещение приземистым.
Можно дополнить полуарку зеркалами на противоположной стене. Таким образом, визуальное пространство будет расширено. На противоположной от арки стене не должно быть плинтусов и других выступающих деталей.
Как делается арка из гипсокартона путем изгибания листа
Второй способ как правильно сделать арку из гипсокартона, основан на свойстве гипсокартонного листа приобретать некоторую пластичность при увлажнении и сохранять при высыхании приданную форму. Для арки, если ее радиус предполагается сделать больше чем 30–40 см, необходимо смачивать водой эти листы с помощью губки до тех пор, пока гипсовый сердечник не станет мягким. Тогда он будет гнуться вместе с размоченным картоном. Необходимой степени увлажнения можно добиться за 1–1,5 ч. При этом надо стараться, чтобы вода не попала на противоположную сторону листа.
Далее мягкий размоченный лист укладывают и изгибают на деревянном шаблоне так, чтобы придать ему новую желаемую форму с помощью приспособлений. После этого всю конструкцию следует оставить в покое до полного ее высыхания.
Существует еще один «мокрый» способ, как делается арка из гипсокартона путем изгибания листа с помощью специализированного валика, на котором закреплены металлические шипы. Процесс изготовления арки из гипсокартона содержит в себе некоторые тонкости. Для начала следует определить, какая сторона полосы будет вогнутой. После чего по этой стороне нужно хорошо пройтись игольчатым валиком.
Иначе говоря, эту сторону листа надо тщательно перфорировать для дальнейшего качественного промокания. Валик можно заменить шилом или острым ножом, протыкая им отверстия глубиной 0,5 см с примерным промежутком в 1 см. Гипсокартонную заготовку надо накалывать только на треть, максимум половину толщины, но не насквозь. Проколы делать лишь с одной стороны листа, причем именно с той, в которую арка будет изгибаться. После этого заготовку под арку следует мочить водой со стороны гипса до тех пор, пока гипс не станет пластичным. Вслед за тем смоченную гипсокартонную полоску нужно аккуратно перенести на заранее приготовленный шаблон и зафиксировать в нем, уложив проколами вниз.
Разработка проекта и составление сметы
Как сделать арку из гипсокартона в доме с низкими проемами
Гипсокартон, являясь весьма модным и современным строительным материалом, в самые короткие сроки позволяет воплощать в жизнь самые дерзкие архитектурные и дизайнерские идеи благодаря своей гибкости и пластичности. Этими идеями могут быть и разнообразные виды арок и полуарок любой формы, арочных проемов и сводов, которые способны придать унылым коробкам современных квартир совершенно особое очарование. Арку из гипсокартона сделать своими руками гораздо проще, чем вытягивать ее по шаблонам при помощи штукатурки. При этом такая арка будет весьма изящна и эстетична.
Арочную конструкцию можно устроить любой формы и в любом месте квартиры. Чаще всего арку вписывают в межкомнатные проемы, размеры которых зависят от конструкции здания. Отличие арки из гипсокартона в том, что она должна быть достаточно высокой. Нет никакого смысла устраивать арку в проеме, имеющем высоту меньше 2 м.
Одним из недостатков межкомнатной арки можно назвать то, что она отнимает значительную часть свободного пространства дверного или оконного проема. В том случае, если величина проема менее 2 м, то низкая гипсокартонная арка лишь испортит вид квартиры. Кроме того, при прохождении через низкую арку неизменно возникает непроизвольное желание наклонить голову, поскольку она визуально уменьшает размер проема.
Существует один-единственный способ, как сделать арку из гипсокартона своими руками в низком проеме – нужно увеличить его, выдолбив верхнюю часть. Поэтому перед началом проектирования следует провести полный замер проемов квартиры или дома. Во многих старых домах, где высота двери была заложена до 250 см, не потребуется дополнительно дробить стены для возведения арки, можно смело приступать к монтажу.
Специалисты рекомендуют применить при такой высоте британский вариант конструкции арки. В этом случае нужно выполнить более точный замер показателей для арочной конструкции и использовать угловые заполнители, изготовленные из фанеры. Угловые заполнители намного мобильнее, их можно подогнать под любые размеры дверного проема.
Современные производители могут предложить готовые арочные конструкции, для возведения которых понадобится только их сборка. Выбирая готовую арку для дверного проема, нужно непременно учитывать его реальную высоту.
Красивую и стильную арку из гипсокартона своими руками может сделать каждый, пошаговая инструкция, представленная ниже, поможет в этом. Сам процесс не содержит ничего сложного.
Примеры отделки гипсокартонных арок
Важно правильно подобрать декор для арки зала, в квартире на фото она занимает центральное место. Форма и конфигурация гипсокартонной конструкции – не главное. Понятно, что дополнительный декор способен замаскировать дефекты отделки, но начинать необходимо именно с финишной обработки фальш-перекрытия
Понятно, что дополнительный декор способен замаскировать дефекты отделки, но начинать необходимо именно с финишной обработки фальш-перекрытия.
Стильно и завершено выглядит арочный проход с аккуратно выполненной тонкой окантовкой
Роспись
Ручная роспись в тренде последние два года. Для росписи используют традиционные мотивы и арт-рисунки в стиле футуристических полотен. Ручное оформление индивидуально, неповторимо. Бюджетный вариант подобной отделки – нанесение трафаретного штампа. Для этого не требуется мастерство, достаточно элементарных навыков, аккуратности. Гипсокартон обладает хорошей влагопроницаемостью, краски ложатся ровно.
Художественная роспись арки позволяет создать эффектный декор, выгодно подчеркивающий интерьерные особенности комнаты
ПВХ-декор
При обилии отделочных материалов лучше заменить природный камень, кирпич и дерево имитацией из пластика. Натуральные материалы слишком тяжелы для легких конструкций. ПВХ – практичный материал, не боится влажной уборки. Декор удобно крепится на гипсокартон. Работы по оформлению можно выполнить самостоятельно.
На фото пример декорирования арки пластиковыми панелями под дерево
Мрамор, гранит заменяют гибким каменным шпоном, сделанным из слоистых горных пород. Этот современный материал удобно монтировать, вырезать под размер.
И другие
Самые традиционные виды отделок – покраска и оклейка обоями. Лакокрасочные составы образуют матовые и глянцевые плотные пленки. Нетрудно подобрать готовую краску в тон или колеровать покрытия. Обои лучше выбрать фактурные, имитирующие декоративную штукатурку.
Для защиты углов арки от повреждений используют пластиковые уголки
Варианты современных минималистичных интерьеров используются в элитном загородном жилье и квартирах эконом-класса. Приветствуются эксперименты с расцветкой, текстурой, рельефом, сочетанием различных орнаментов.

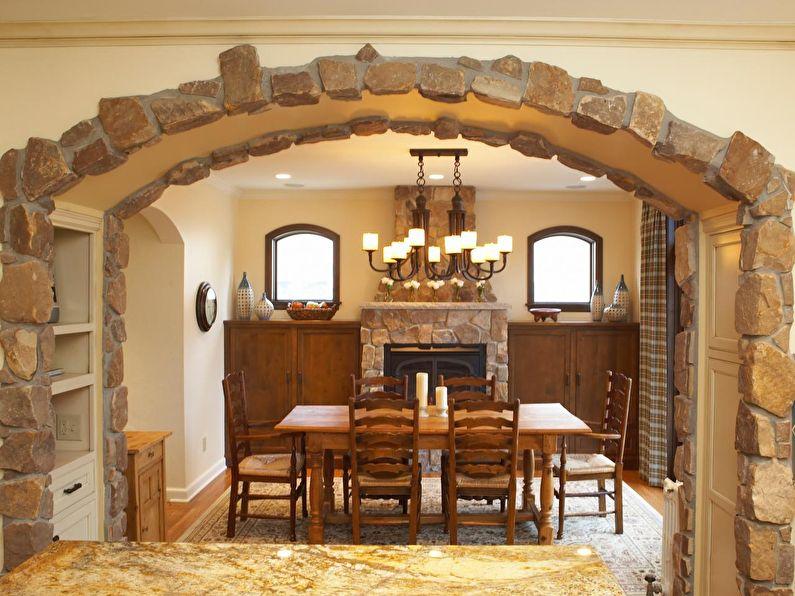

Отделку арки камнем часто используют при оформлении интерьера в стиле кантри
Чтобы стык между аркой и стеной стал незаметен, до нанесения шлевки шов укрепляют стекловолокном, способным скрыть небольшие дефекты.
Простая и доступная пошаговая инструкция
Перед тем как сделать самому арку из гипсокартона нужно подготовиться. Всё, что для этого может потребоваться, было описано выше. Дизайн выбран, с инструментами и материалами разобрались. Поэтому можно приступать непосредственно к самому процессу. Существует несколько способов создания арочного проема из гипсокартона. Сейчас будет рассмотрен самый простой и доступный из них.

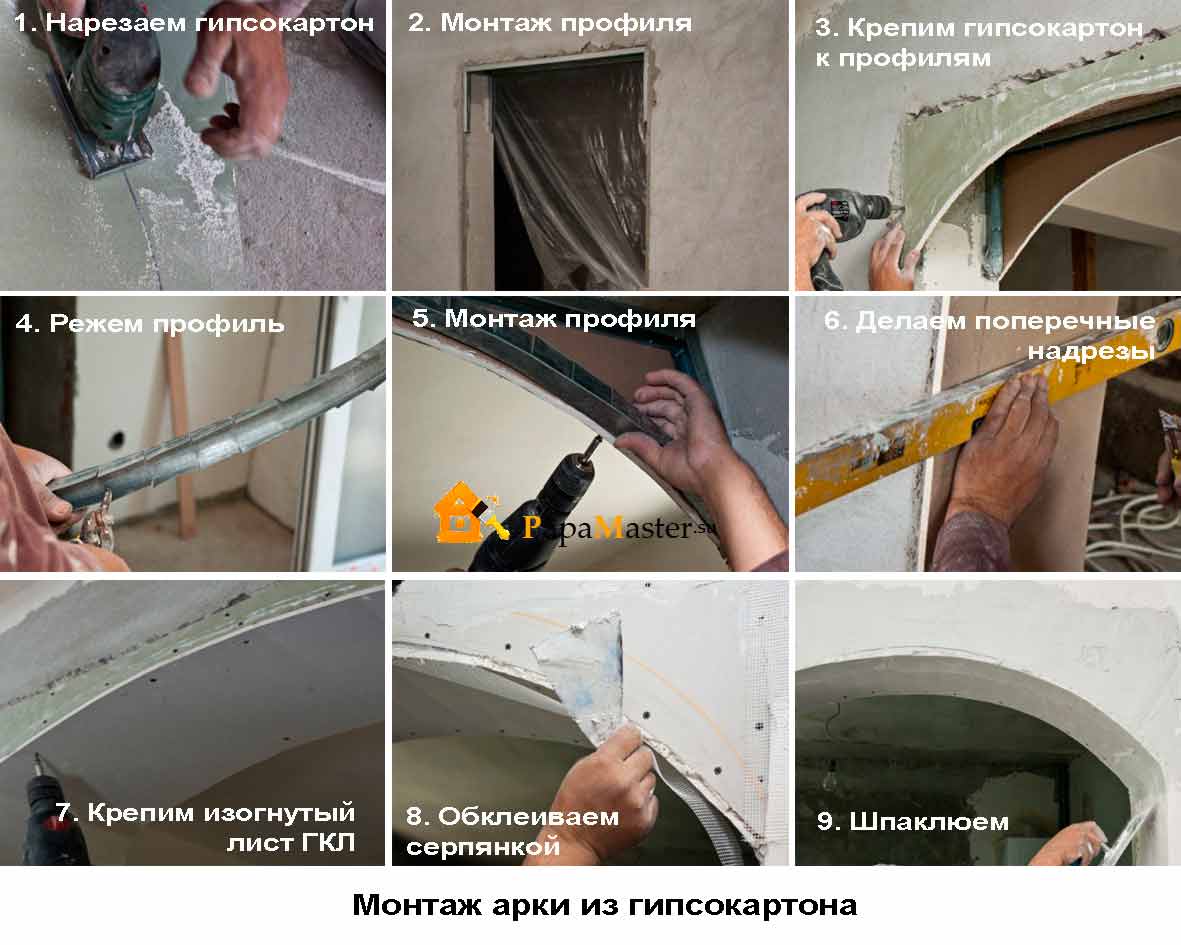

Арка из гипсокартона своими руками: пошаговая инструкция.
- Крепим к дверному проему П-образный профиль. Должно получиться две буквы П. Профиль крепится внутри проема к стенкам (на высоту арки) и к его верхней части. В этом процессе помогут дрель и дюбеля.
- Нарезаем лист гипсокартона на прямоугольники по размеру проема и профиля. Крепим его к профилю шурупами, закрывая верхнюю часть прохода. Нужно просто прикрепить на время.
- Рисуем дугу на прикрепленном прямоугольнике. Она потом будет ориентиром для арки. Как нарисовать арку на гипсокартоне? Очень просто. Нужно отмерить центр листа по горизонтали и прикрепить к нему небольшой кусок профиля, чтобы он свободно болтался. Так у нас получится некое подобие циркуля, которым можно будет нарисовать полукруг.
- Когда контур нарисован самое время вырезать дугу. Для этой цели идеальным является электролобзик. Но также можно использовать различные пилы и ножовку. Делается такая арка межкомнатная своими руками из гипсокартона также при помощи ножа. Но процедура тяжелая и будет много дефектов. В любом случае лист придется снимать, чтобы вырезать дугу. Потом при помощи наждачной бумаги можно будет подровнять края.
Профиль должен быть полностью спрятан за гипсокартоном
- Делаем аналогично вторую сторону дверного проема. При этом второй лист уже можно делать по первому, что значительно упростит вырисовывание дуги. Когда два листа будут прикреплены к каркасу, то нужно будет проверить их на ровность, чтобы не было перепадов высот. Возможно придется немного поднимать и опускать эти листы, чтобы выровнять высоту. Делаем арку из гипсокартона своими руками дальше.
- Теперь нужно взять направляющий профиль и разрезать его бока перпендикулярно спине с шагом 5 см. Не тронутым остается только основание профиля (его спина), по которому он будет сгибаться. Профиль сгибается по дуге и крепится к обоим листам гипсокартона с внутренней стороны. Работать придется в перчатках, чтобы не порезать руки. Также нужно быть аккуратным, чтобы не попасть саморезом себе в палец, когда делается арка из гипсокартона. Разрезанный профиль будет сильно отгибаться во время монтажа. Спину профиля желательно углубить на сантиметр, чтобы дальнейшее крепление ГКЛ к ней было заподлицо.
- Чтобы конструкция вышла более жесткой в неё нужно вставить перемычки. После этого шага каркас для арки из гипсокартона будет готов. Для перемычек используется стоечный профиль, из которого делаются ребра жесткости. Они крепятся к общей конструкции саморезами по металлу.
Ребра жесткости можно устанавливать через каждые 20-30 см
- Теперь останется закрепить гипсокартон по арке, чтобы полностью зашить конструкцию. Ранее было рассмотрено как выгибать ГКЛ. Дверные арки из гипсокартона по такому методу делаются достаточно быстро.
Возведение арки своими руками
Устройство проема из ГКЛ не представляет сложности для человека немного знакомого с азами строительства.

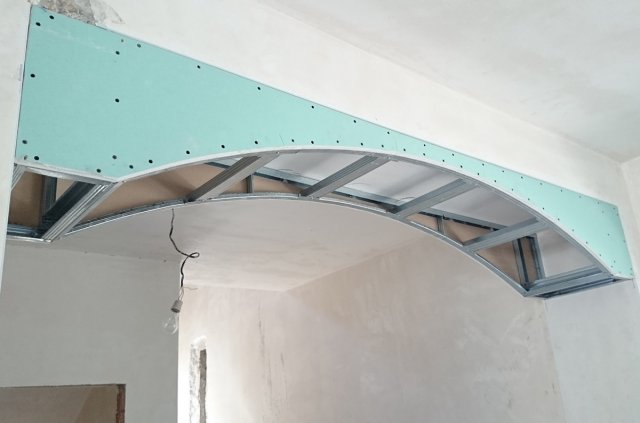

Первоначально монтируется каркас арки из металлического профиля, для этого в зависимости от радиуса через 7–10 см на профиле надрезаются боковые грани, профиль сгибается и укрепляется в проеме. Для прочности конструкции в нескольких местах устанавливают вертикальные ребра жесткости.
Отмеряют нужный размер и отрезают полосу для свода с длинной стороны листа гипсокартона
Это важно, так как волокна стеклохолста располагаются определенным образом, и материал работает на изгиб только в продольном направлении.
Нужно определить радиус свода. Если он более 100 см, то применяется сухой способ сгиба и крепится к каркасу от середины к краям с шагом между шурупами не более 15–17 см.
Для крутого свода используется способ «мокрого» сгиба листа

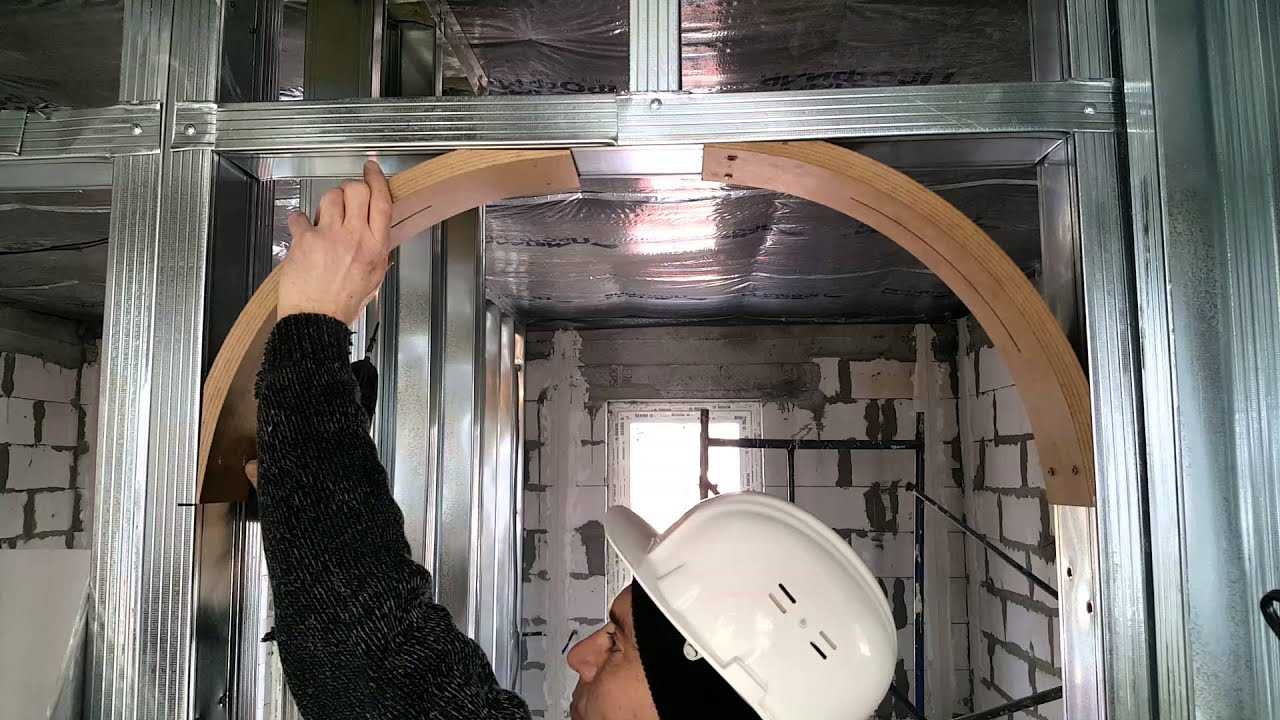

Делают шаблон из твердого картона. Вырезают нужного размера полосу из ГКЛ и прокатывают игольчатым валиком. Смачивают с одной стороны, стараясь это делать равномерно, не допуская намокания обратной стороны. Смоченный лист устанавливают на шаблон и плавно загибают, стараясь не сломать сухую сторону ГКЛ. Загибку производят от центра к краям, достигнув нужного радиуса, фиксируют полосу подручным материалом, брусками или другим способом. После полного высыхания привинчивают на каркас.
Как своими руками сделать арку из гибсокартона, показано в видео.
Формы свода
Различают следующие формы свода:
- Римский или классический свод представляет собой полукруг с диаметром, равным ширине проема. Эта вариация получила свое название благодаря первому использованию подобной конструкции римлянами в своих домах. Такие изделия идеально подходят для классического интерьера с высокими потолками. Простая форма допускает монтаж этой конструкции в узком помещении.
- Британский сводчатый проем более вытянут – в отличие от римского. Такую арку называют авангардной или модерн. Она подойдет для маленькой квартиры с очень низкими потолками.
Такой свод отличается плавными очертаниями, поэтому зрительно вытягивает комнату.
Назначение только одно
Создание арок и других фигурных элементов из гипсокартона обязательно требует специального изделия, которое может принимать изогнутую форму. Здесь идеальным и единственно правильным решением будет использовать арочный профиль.
Использование в своей работе арочного профиля позволит даже новичку в строительстве сделать красивую арку или полуарку, избежав повреждения гипсокартона. Именно боязнь не справиться со всем объемом работ отпугивает строителей-аматоров от создания в своем доме арочных дверных проемов, а также фигурных перегородок или потолочных подвесных устройств.
Арочный профиль (от Кнауф или других производителей) был разработан для того, чтобы в разы облегчить сборку криволинейных и изогнутых конструкций даже для строителей-аматоров.
Отделка гипсокартонных арок
Покраска
Глянцевого эффекта поможет достичь алкидная эмаль, а матовую поверхность обеспечат водоэмульсионные и вододисперсионные составы.
Роспись
Для нанесения рисунков на арку можно воспользоваться трафаретами, а при наличии художественного таланта – сделать их от руки. Техники и материалы в данном случае ограничиваются только воображением мастера.
Лепнина и ПВХ-декор
Лепнина, а также недорогие пенополистирольные изделия в виде всевозможных фигур и кружева помогут мгновенно украсить любую арку. Благодаря маленькому весу, они легко приклеиваются к гипсокартонному основанию.
Обои

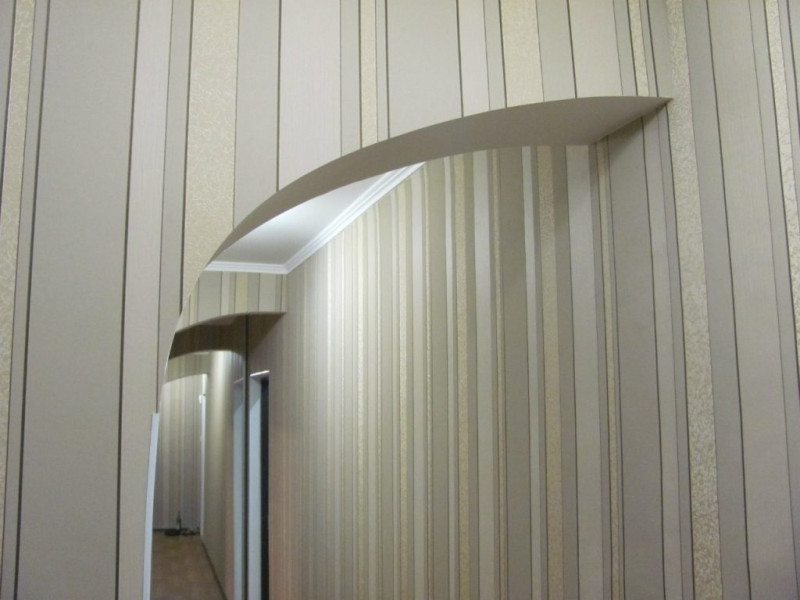

Поклейка обоев – один из самых доступных способов отделки арочных конструкций. Потребуется только большая сноровка и аккуратность, чем на ровных стенах – чтобы не было видно швов.
Декоративный камень

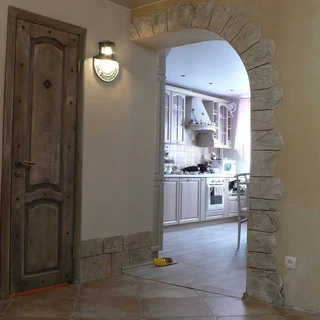

Натуральный либо искусственный камень будут превосходно обрамлять проем, придавая интерьеру роскошный и завершенный вид.
Древесный шпон
Неповторимый рисунок среза дорогих пород деревьев на арке из гипсокартона сделает простой интерьер элитным с минимальными финансовыми затратами.
Витражи, стекла, зеркала
Декоративные прорезы можно заполнить полупрозрачными или светоотражающими вставками. Такое оформление смотрится изысканно и создает красивую игру лучей.
Формы свода
Различают следующие формы свода:
- Римский или классический свод представляет собой полукруг с диаметром, равным ширине проема. Эта вариация получила свое название благодаря первому использованию подобной конструкции римлянами в своих домах. Такие изделия идеально подходят для классического интерьера с высокими потолками. Простая форма допускает монтаж этой конструкции в узком помещении.
- Британский сводчатый проем более вытянут – в отличие от римского. Такую арку называют авангардной или модерн. Она подойдет для маленькой квартиры с очень низкими потолками.
- «Романтика» – прямоугольный проем со скругленными углами. Такой вариант универсален, он может подойти к разным стилям.
- Очень популярна эллипсовидная форма свода. Связано это с универсальностью данного типа. Такая форма хороша в разных комнатах – с высокими и низкими потолками, для различных стилей.
- Эффектная арочная конструкция с острыми скошенными углами имеет форму трапеции. Такой вариант отлично сочетается с деревянным декором. Хорошая версия для английской классики или коттеджа.
- Арка в форме портала отличается полным отсутствием круглых форм, такая конструкция – наиболее простое в исполнении оформление дверного проема. Она экономит максимальное количество места.
- Существуют не только основные типы, но и другие разновидности подобных конструкций. Оригинальностью отличается тайская арка. Чаще ее называют полуаркой, у которой лишь одна скругленная сторона, другая же имеет прямоугольную форму.
- Особенно популярен восточный стиль, где арочный проем имеет своеобразную форму остроконечного купола. Он может украсить марокканский или другой средиземноморский интерьер. Особенностью восточной арки является ее сложность, она имеет множество углов и поверхностей.
- Готика тоже характерна для арочных конструкций, только здесь свод не полукруглый, а остроконечный, как стрела. Его еще называют стрельчатым. Такое архитектурное решение возможно исключительно для помещений с высокими потолками.
Арку не всегда выполняют в проеме, возможна конструкция, устроенная вплотную к стене. Такая ниша будет своеобразной рамой для стеллажа, полки или телевизора. Арочную конструкцию можно разместить над камином или плитой на кухне. Она сможет стать даже главной изюминкой в интерьере.
Арки из гипсокартона с подсветкой
После этого к полученному каркасу из металлических профилей и «змейки» крепим с двух сторон одинаковые детали из гипсокартона на саморезы шагом 200 мм. Затем из оставшейся части листа гипсокартона вырезается полоса по ширине равная расстоянию между ПНП профилями, а длина полосы равна длине арки. Полосу смачиваем из пульверизатора и укладываем концами на две опоры. На середину полосы помещается груз. Через несколько часов под тяжестью последнего полоса прогнется, приобретя необходимую гибкость. Этой полосой аккуратно зашиваем расстояние между двумя листами гипсокартона по всей длине арки.
В заключении необходимо заделать ступеньки у основания арки, по размеру совпадающие с толщиной листа гипсокартона. Для этого вырезаем из ГКЛ две полосы равные ширине дверного проема, и которые соответствуют длине проема от конца арки до пола. Эти участки проема тщательно грунтуются подходящей грунтовкой в зависимости от структуры материала. Это может быть «Бетонконтакт» для бетонных поверхностей либо «Тифенгрунт», если поверхность пористая, впитывающая. На загрунтованную поверхность клюются подготовленные полосы ГКЛ (можно использовать «Перлфикс»). Углы арки обязательно защищаем угловым профилем.
Арка в произвольном месте или в более широком старом дверном проеме
Сначала на потолке крепятся потолочные профили. Длина профиля, закрепленного на стене соответствует высоте будущей арки. Расстояние между профилями равно ширине будущей арки. Из листа гипсокартона вырезаем будущую арку, тщательно рассчитывая все формы (2 одинаковых детали). Готовим змейку из ПП профиля и прикрепляем эту змейку на фигурном крае вырезанных деталей из ГКЛ.
Выбираем дизайн арки
Разметка конструкции
Сначала следует произвести измерения и разметку стен, помощь может оказать применение отметок как удобная опора. Удалим старые проблемные обои, краску, штукатурку и обработайте поверхность грунтом для посторонних неприятных материалов плесени. Затем, на основе заданной формы арки и размеров, рассчитаем расстояния между направляющими профилями и их количество.
Если сразу же взяться за возведение арки, то по окончании работ можно столкнуться с неприятной неожиданностью: дверной проем радикально уменьшился. Чтобы заранее оценить результат, изготовьте картонное подобие арки, а затем подвесьте его в дверном проеме. Такой подход позволит вам поэкспериментировать и над конфигурацией будущего сооружения, подобрав такую, которая будет самой оптимальной, уменьшив, например, радиус изгиба.
Для вычерчивания верхних деталей арки можно воспользоваться самодельным приспособлением. Например, вот таким:
