Акустический гипсокартон: звукоизоляционный материал, звукоизоляция помещения гипсокартоном ГКЛ и индекс изоляции

Преимущества и эксплуатация

Перфорированный гипсокартон в интерьере

Данная разновидность строительного материала, используемого для внутренней отделки помещений, по сравнению с аналогами, имеет ряд существенных преимуществ:

Возможность коррекции фона акустики в помещениях, предназначенных для низких частот.
Акустический ГК отличается простотой процесса монтажа, выполнить который можно самостоятельно за короткое время.
Возможность быстрой окраске поверхности уже смонтированной плиты.
Внутренние отделочные работы, проводимые посредством использования АГК, предполагают использование только сухих типов работ.
Практически полное отсутствие видимости швов на стыках между листами. Для их идеальной отделки используется специальная строительная лента.
Безопасность.
Экологичность.
Этот уникальный материал одинаково успешно может использоваться, как для внутренней отделки стен, так и потолка. Нередко листы акустического гипсокартона служат основой для создания дизайнерских архитектурных проектов (перегородки, арки, подиумы и пр.).
Довольно часто материал применяется при отделке как жилых, так и хозяйственных помещений, концертных залов, студий звукозаписи, кино — и театральных залов.

Специфические свойства и техпараметры акустического гиипсокартона, а также его доступная стоимость делают возможным использовать его при оформлении дизайна интерьеров помещений разного предназначения и площади.

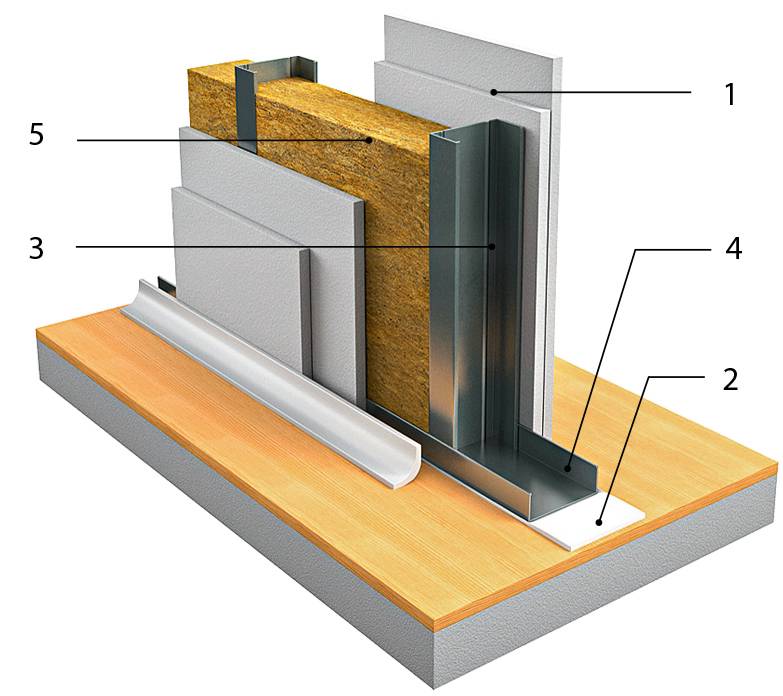

Особенности каркаса для гипсокартона на многослойную перегородку со звукопоглощающим слоем

Описанная выше ситуация говорит о важности грамотной сборки каркаса. В противном случае звуковая энергия по жестким компонентам обойдет звукопоглощающие слои

В результате реальная эффективность многослойной системы окажется намного ниже рассчитанных значений.

Деревянный каркас для гипсокартона на перегородку с однослойной обшивкой менее всего способствует акустическому комфорту. Если поменять обрешетку из дерева на металлическую основу, то звукоизоляционный индекс улучшится на 4-5 дБ.

Двойная облицовка из ГКЛ не только повысит прочность конструкции, но и поднимет уровень звукопоглощения на 9-10 дБ. А если подходить к делу основательно, и устроить на металлическом остове двухслойную обшивку, то звукоизоляция станет лучше еще на 5-6 дБ. В итоге практика показала, что самый эффективный вариант – это каркасная конструкция из металлического профиля с наполнением из двух слоев звукопоглощающего материала и с двухслойной обшивкой гипсокартонными листами.

Как выполнить зонирование кухни и гостиной многослойной перегородкой из гипсокартона и минваты

Процесс возведения переборки из ГКЛ довольно трудоемкий, но при соблюдении технологии вполне выполним своими силами. А если уже есть опыт монтажа и шпаклевки плит из гипса, то у вас появляется возможность сэкономить крупную сумму.

Каркас

Как уже упоминалось, профиль из металла представляет собой лучший выбор для сборки основания. Не нужно особо разбираться в строительстве, чтобы понять, что звуки передаются по несущим элементам здания. Через профиль колебания передаются межкомнатной многослойной перегородке из гипсокартона с шумоизоляцией, поэтому здесь не обойтись без специальных прокладок.

В качестве подкладки используют демпферную ленту, которая укладывается под профиль. В строймаркетах можно приобрести два вида звукоизолирующих полос:

Уплотнительная лента из вспененного полиэтилена. Яркий представитель – самоклеящаяся полоска Дихтунгсбанд от Isolon.
Звукоизоляционная прокладка на основе стекло-волокнистого материала. Хорошие результаты продемонстрировали рулоны Вибростек-М100 от Шуманет.

Игорь П. Мастер отделочных работ Для сооружения переборок применяют стеновой металлопрофиль толщиной не менее 0,55 мм. Это требование обусловлено качеством и прочностью такого профиля. В конструкциях используются элементы CD60 и UD28. Чтобы полностью обеспечить акустический комфорт в помещении, разработана система высококачественных профилей. Их поверхность покрыта тонким слоем вибродемпфирующей мастики.

Для сборки каркаса хорошо зарекомендовали себя профильные компоненты:

Vibrofix Liner.
Вибронет-профиль.
Виброфлекс-Wave.

Нельзя обходить вниманием и крепежные детали, именно они являются первыми приемниками колебаний и передают их от несущей плоскости к переборке. Решить проблему помогут дюбеля из пластмассы

Звукоизоляционный материал

Многие ошибочно полагают, что плотный материал лучше препятствует проникновению звуковых волн. Здесь уже упоминалось, такие вещи, как пенопласт или пробка не подходят. Лучшие результаты показывают стекловолокно, минеральная и каменная вата:

АкустиКНАУФ (KNAUF Insulation).
Акустик Баттс от Rockwool.
Шуманет-БМ.
Шуманет-СК Neo.
AKULite Neo.
TERRA 34 PN Шумозащита (URSA).
Шуманет-ЭКО.
Knauf Insulation.

Технология установки переборки

Процесс монтажа перегородки из гипсокартона для организации зонирования кухни и гостиной предусматривает в первую очередь фиксацию направляющих профилей на полу и потолке. Под них обязательно укладывается уплотнитель. Стандартный список технологических переходов включает следующие пункты:

Используя отвес, на полу и потолке сделать параллельные метки, после чего соединить их при помощи разметочного шнура.
Зафиксировать направляющие профили, применяя перфоратор и дюбели с шагом 900-1000 мм. Предварительно на металлопрофиль наклеить звукоизолирующую ленту.
Вставить в направляющие стоечные профили с шагом 600 мм и закрепить их саморезами 3,5х9,5 мм при помощи шуруповерта.
Прикрепить с одной стороны вертикально-ориентированные листы ГКЛ и зафиксировать их саморезами 3,5х25 мм с шагом 60-70 мм и расстоянием от кромки 15 мм. Если целый лист не нужен, то нужно по размерам строительным ножом разрезать слой картона до гипса. Затем лист ломают по линии, после чего разрезают картон с другой стороны.
В распор между профилями вставить звукопоглощающий материал. Обычно по ширине вата уже нарезана по стандарту, остается нарезать ее по высоте.
Прикрутить листы ГКЛ на вторую сторону. На углы и стыки между плитами наклеить армирующую ленту-серпянку. Зашпаклевать ленту и углубления от головок саморезов.

Собираем каркас

Итак, тут два варианта. Вы можете сделать первую часть каркаса, обшить ещё с одной стороны гипсокартоном, после чего сделать такую же часть каркаса, но с другой стороны от гипсокартона. Потом отверстия каркаса необходимо будет заполнить каменной ватой или мембраной, а закончить все обшивкой гипсокартонными листами.

Но можно использовать и второй вариант, который больше подходит для маленьких помещений. Это возвести точно такой же каркаса, как и при создании стандартной перегородки, но только наполнить его ватой, соответственно и отверстия в нем должны под неё быть. Потом провести обшивку, используя акустический гипсокартон.

Способ выбирайте исходя их ваших предпочтений и размеров помещения. Создания каркаса для перегородки было много раз описано в наших статьях, но пройдемся по основным моментам. Самое первое, что необходимо прикрепить — направляющий профиль или, как его маркируют, UD. Располагаться он должен по сделанным вами меткам. Этими профилями создаться периметр конструкции, который уже будет укрепляться другим видом профиля — CD.

Из стоечного (CD) профиля сооружается место для установки наполнения каркаса, то есть вы делаете подставки в каркасе, которые будут удерживать звукоизолирующие мембраны. Закрепления деталей между собой проводите с помощью саморезов по металлу, а к основанию крепите направляющий профиль, используя дюбели и дрель (перфоратор).

Когда каркас создан, то необходимо переходить к его заполнению. Мы советуем вам использовать вату на основе стекловолокна от Кнауф или же минеральную вату, но также возможно применять каменную вату от Rockwall, которая тоже обладает хорошими звукоизоляционными свойствами, к тому же она не горит. Стекловолоконный материал дорогой, но он не подвержен появления грибка, не гниет, служит 10-15 лет. Проводить заполнения нужно очень плотно, чтобы не оставалось пустого пространства между мембранами, иначе изоляция будет нарушена.

В дополнение к наполнителю можно обшить каркаса специальной пленкой, толщина которой может варьироваться, в среднем она составляет 6–7 мм.

Отделка гипсокартонной перегородки

Стыки гипсокартонных листов с профилированной кромкой и примыкания к стенам заполняют специальной гипсовой шпаклевкой. В слой шпаклевки вдоль стыка утапливают армирующую ленту из стеклосетки.

Углубления в местах установки саморезов также заполняют шпаклевкой. После высыхания шпаклевки поверхность стыков шлифуют. При условии аккуратной отделки стыков, всю поверхность листов можно не шпаклевать.

Стены, обшитые листами с прямоугольной кромкой, после заделки стыков покрывают сплошным слоем (2-3 мм.) финишной шпаклевки. Для заполнения стыков следует использовать шпатлевку, рекомендуемую производителем

приобретенных гипсокартонных плит. Производители состав шпатлевки подбирают таким образом, чтобы при соблюдении технологии монтажа конструкции и заделки швов стык получился прочным и долговечным.

Не следует применять для шпатлевания швов материалы, не предназначенные для этих целей, например составы для тонкослойного финишного шпатлевания поверхности. Производить такую замену ни в коем случае нельзя, поскольку подобные составы не обладают достаточной прочностью — впоследствии швы почти наверняка растрескаются.

На углах перегородок в слой шпаклевки утапливают специальный металлический угловой профиль, который укрепляет угол.

Следует учитывать, что в местах стыков листов со временем могут появиться микротрещины, которые трудно замаскировать окрашиванием. Поэтому, для финишной отделки гипсокартонных перегородок надежнее применять оклейку обоями, плиткой или другие виды отделки, не чувствительные к микротрещинам основания.

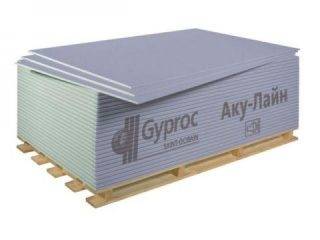

Что такое акустический гипсокартон

Данный вид имеет и другое название «Звукоизоляционный». Открытие акустического гипсокартона, которое произошло сравнительно недавно, стало инновацией.

Он применяется при отделке стен и перегородок для создания хорошей шумоизоляции помещения. Такой эффект достигается путём перфорации структуры покрытия, задняя часть которого представляет собой специальное нетканое полотно. Внутри отверстий все звуки приглушаются. Данный гипсокартон выпускается в любом цвете, но чаще всего это белые, серый и чёрные тона, поэтому материал легко подбирается для любой цветовой направленности помещения.

Технические характеристики акустического гипсокартона

Если сравнивать размеры обычного и акустического вариантов, то можно заметить, что их размеры сильно разнятся:

Ширина плиты у акустического гипсокартона может быть от 188 до 120 см;
Длина листа может достигать от 199 до 240 см;
Вес бывает от 8,8 до 9,5 кг;
Лист гипсокартона, если не брать в расчет полотно, достигает в толщину 12,5 мм;
Материал имеет плотность 650- 730 кг/м3.

В ходе испытаний удалось выяснить, что самое большое звукопоглощении происходит на частоте от 500 до 2000 Гц и имеет показатель 0,85. У всех гипсокартонных панелей он составляет 0,55. Самый низкий показатель имеет гипсокартон с хаотичным перфорированием – всего 0,45.

Из этого можно понять, что коэффициент звукопоглощения зависит от типа перфорации. Но при разных размерах и весе он должен составлять 0,2.

Габариты листов также отличаются от размеров обычного гипсокартона. Толщина всех панелей составляет 12,5 мм. У других типов размеры могут быть различными:

Ширина панелей: С1 составляет 1188 мм, С3 – 1197 мм, Б1- 1224 мм. Ширина панелей Б2 и С2 одинаковая – 1200 мм;
Длина листов: С2 и С3 – 2000 мм, С1 – 1998 мм, Б1 – 2448 мм, Б2 – 2400 мм.

Многие знают, что гипс плохо воспламеняется в отличие от бумажного слоя. В составе гипсокартонного листа используется около двадцати процентов бумаги. Поэтому есть определённый лимит времени, при котором лист может защитить от огня. Обычно это около получаса. Поэтому гипсокартон достаточно надёжен и эффективен. Следует упомянуть, что внешний бумажный слой листа не горит, а только обугливается.

Несмотря на все положительные качества, полностью спасти деревянную или другую легковоспламеняющуюся конструкцию не удастся, но вероятность уменьшения возможного урона высока.

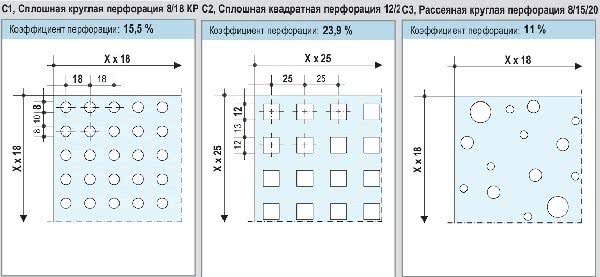

Виды перфорирования

Различают рисунок и тип перфорации. У производителя Knauf только два возможных рисунка перфорации:

Сплошной — отверстия распределены равномерно относительно листу;
Блочный — отверстия сверлятся блоками.

Тип перфорации имеет три варианта, которые характеризуются размером, формой, расстоянием между отверстиями:

Круглая;

Диаметр отверстий составляет 8 мм, а сами отверстия расположены равномерно на расстоянии 18 мм

Квадратная;

Отверстия имеют форму квадратов со сторонами 12 мм, а расстоянии между их центрами 25 мм.

Рассеянная круглая.

На панели обычно делается три вида круглых отверстий с диаметром 8 мм, 15 мм и 20 мм. А сами отверстия расположены хаотично.

Шумоизоляция воздушных и ударных шумов – примеры

Главная характеристика для материалов, изолирующих от воздушного шума – это индекс звукоизоляции. Чтобы вы избавились от соседских разговоров, этот показатель должен достигать как минимум 50 Дб. Если при строительстве дома эту проблему можно решить за счет увеличения толщины конструкций или применения готовых блоков, то в квартире, где каждый сантиметр на счету, этот способ совершенно не актуален.

Приемлемый вариант – это сочетание разных материалов в многослойной конструкции, чередование мягких и жестких изделий с разной степенью плотности. Жестким может быть гипсокартон, он будет отвечать за звукоизоляцию. Мягкие материалы, вроде стекловаты или минваты, возьмут на себя звукопоглощение. Эффективная толщина ватных изделий в таких конструкциях – не менее 5 см и как минимум 50 % от внутреннего пространства конструкции.

Повышение индекса звукоизоляции перекрытия возможно путем обустройства акустического потолка. Поскольку высота большинства помещений и так небольшая, производители и потребители стараются сэкономить как можно больше сантиметров. Полужесткие и жесткие материалы для звукоизоляции в таком случае помогут создать первый слой звукоизоляции, вторым может выступать гипсокартон или натяжной потолок. Сама по себе мембрана натяжного потолка имеет неплохую степень звукоизоляции, однако еще лучше приобретать специальные акустические натяжные потолки, которые обладают многослойной перфорированной структурой, отлично отражающей звук.

Пористые материалы останавливают звуковые волны ударного шума. Их упругая структура отталкивает колебания звука, в результате чего они теряют силу. Один из ярких примеров таких упругих материалов – листы технической пробки и пенополиэтилен. Чаще всего, их используют при обустройстве плавающих полов, подложек под ламинат и паркет, при уплотнении стыков.

При выполнении звукоизоляции следует учитывать толщину перекрытий – если в элитном жилье применяют плиты толщиной не менее 200 мм, то в панельных домах они намного тоньше. В первом случае достаточно постелить на пол слой технической пробки с индексом звукоизоляции 25 Дб, во втором случае придется делать многослойную конструкцию с применением ватных и полужестких материалов.

Распространение звука и его поглощение

Понятие «звук», как его определяют физики — это механические колебания, распространяемые каким-либо источником в упругой среде – воздухе, дереве, металле и пр. Издавая колебания, источник создает давление (пониженное или повышенное), которое распространяется во все стороны. Звуковая волна, образующаяся при этом, попадает в органы слуха человека и передает колебания на барабанную перепонку, вибрация которой и воспринимается мозгом как звук.

Параметры распространения звука во многом зависят от плотности среды и могут существенно изменяться. Так, встречая препятствие, звуковые волны отражаются либо преломляются. Если же на их пути оказывается пористое вещество, оно поглощает волну, рассеивая ее внутри себя. Это физическое свойство материалов широко используется в строительстве, к примеру, при шумоизоляции потолков и перегородок из гипсокартона.

Наибольшее рассеивание энергии звука обусловлено увеличением количества пор и пустот, присутствующих в веществе. Сами материалы, изготовленные с учетом этих особенностей, называются звукопоглощающими или звукоизоляционными.

Типы материалов для звукоизоляции

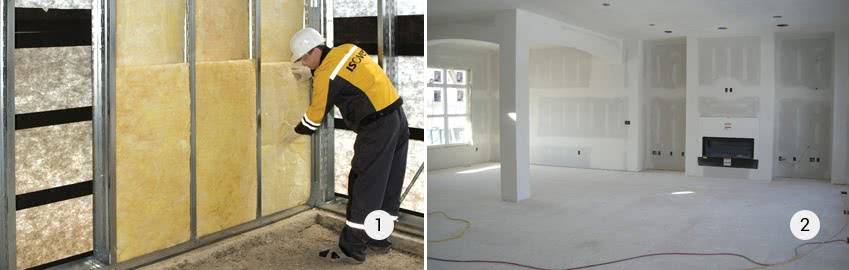

Итак, изучив краткую теоретическую справку, можно сделать вывод: эффективная защита жилища от посторонних звуков невозможна без использования дополнительных материалов. Современный рынок предлагает огромное количество решений для достижения необходимого уровня звукоизоляции помещений. Материалы, которые применяются в борьбе с излишним бытовым шумом, делятся на две основные категории:

Звукопоглощающие (рисунок 1). Способны поглощать звуковые волны, препятствуя их отражению и дальнейшему распространению. Имеют зернистую, волокнистую или пористую структуру и наиболее подходят для защиты жилых помещений от посторонних шумов, благодаря легкому монтажу, оптимальным характеристикам и невысокой стоимости. К примеру, их широко используют при звукоизоляции перекрытий и перегородок из гипсокартона.
Звукоизолирующие (рисунок 2). Препятствуют проникновению звуковых колебаний, отражая их. Шумоизоляторы отличаются массивностью, так как именно толщина и масса влияет на их звукопроницаемость. Самыми распространенными, надежными и качественными материалами, изолирующими звук, являются бетон, кирпич и гипсокартон.

Отметим, что только совместное, комбинированное использование этих материалов позволяет добиться необходимого эффекта при оборудовании жилища звукоизоляцией.

Особенности акустического гипсокартона

Общие сведения

Прежде всего ознакомимся с таким материалом, как гипсокартон звукоизоляционный или по-другому акустический. Так как на рынке он появился относительно недавно, о нем мало кто знает.

От обычного гипсокартона, который всем нам известен, акустический отличается следующими нюансами:

наличие перфорации – именно большое количество отверстий обеспечивает поглощение звука;
покрытие тыльной стороны нетканым полотном – данный материал отвечает за звукоизоляцию;

Весь секрет акустического гипсокартона заключается в том, что сквозные отверстия на панелях выполняют функцию резонаторов. Благодаря им звуковые волны не отражаются от поверхности материала, а попадают в своеобразный «капкан», в результате чего быстро затухают.

Гипсокартон акустический можно использовать в студиях и других подобных помещениях

Предназначение и особенности эксплуатации

Исходя из всего вышесказанного, можно прийти к выводу, что задача акустического гипсокартона сводится не столько к изоляции звука, сколько в его гашении, т.е. недопущении отражения от стен. Напомню, что отражение звука – это не что иное, как эхо.

Таким образом, данный материал предназначен для помещений, где требуется четкий звук, без наслоения посторонних шумов. К таким помещениям можно отнести:

студии звукозаписи;
репетиционные базы;
кинозалы;
лекционные аудитории и т.д.

В квартире вы вряд ли найдете применение этому материалу, если только не обустраиваете домашнюю студию. Правда, в этом случае придется предпринять и другие меры по звукоизоляции. Дело в том, что перфорированный гипсокартон практически не предотвращает проникновение звука из одного помещения в другое.

В результате данный строительный материал вряд ли можно назвать бытовым.

Что касается монтажа таких панелей, то инструкция аналогичная с установкой обычного гипсокартона. На нашем портале вы можете найти подробную информацию о монтаже этого материала.

Варианты перфорации

Виды акустического гипсокартона

Гипсокартон акустический различается несколькими параметрами. Одно из основных различий заключается в расположении и форме перфорации. Что касается расположения перфорации, то гипсокартон может быть:

сплошной – в этом случае отверстия располагаются равномерно по всей плоскости листа;
блочный – отверстия располагаются блоками.

Сама перфорация бывает нескольких видов:

круглая – отверстия имеют диаметр 8 мм;
квадратная – квадраты имеют стороны длиной 12 мм;
рассеяно-круглая – на панелях имеются отверстия разных размеров — 8, 15 и 20 мм, причем располагаются они хаотично.

Расположение перфорации и форма отверстий влияет не только на дизайн листов, но и характеристики поглощения звуковых волн.

Варианты кромок листов

Еще одно различие между разными моделями акустического гипсокартона заключается в форме кромок, которые бывают следующих видов:

фигурные или по-другому фальцевые – имеют вид ступеньки и обозначаются аббревиатурой «ФК»;
прямые – обозначаются аббревиатурой «ПК».

Надо сказать, что на одном листе могут быть как однотипные кромки, так и разные. Располагаются они попарно с противоположных сторон.

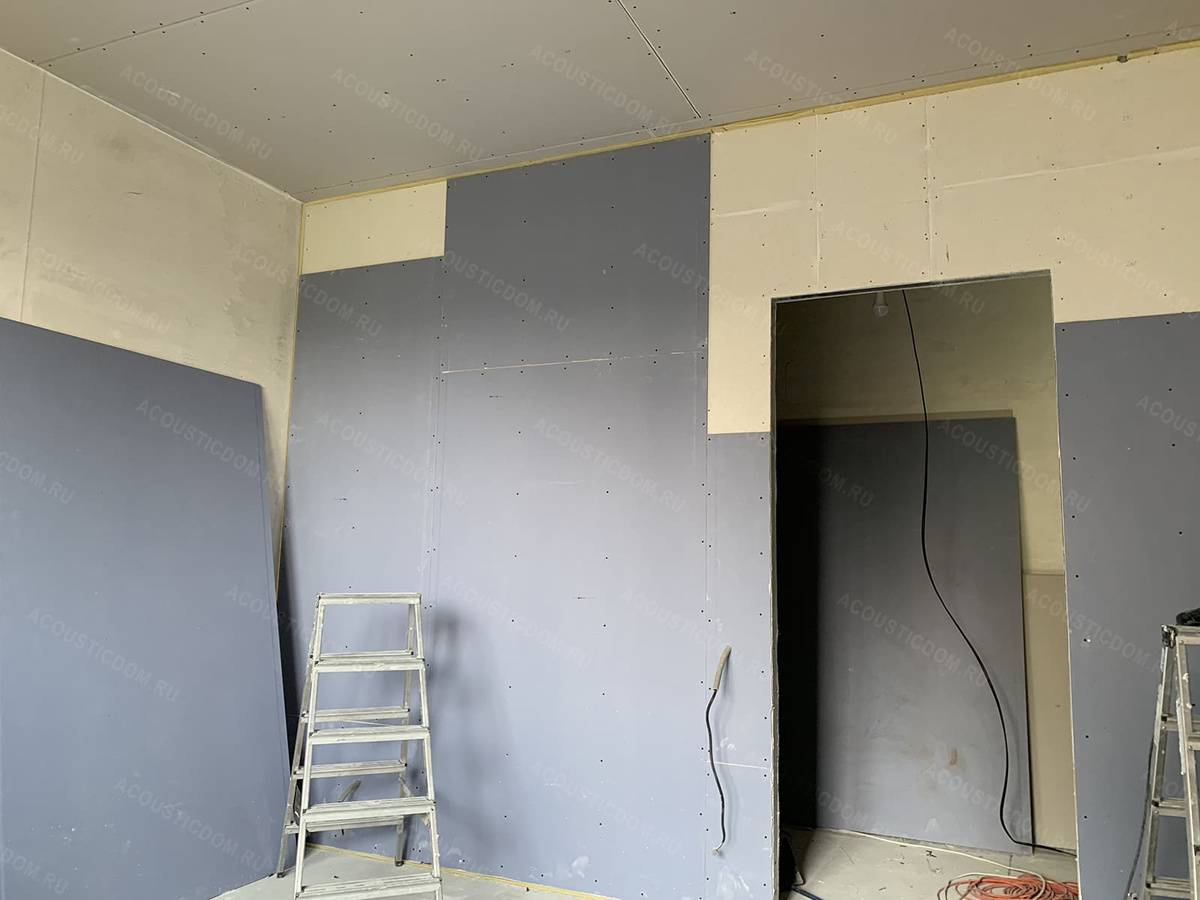

На фото – монтаж акустического гипсокартона на каркас

Технические характеристики

Согласно исследований, проведенных компанией Knauf, данный материал наиболее активно поглощает частоты в пределах 500-2000Гц. Коэффициент звукопоглощения αw в этом промежутке достигает значения 0,85.

Средний коэффициент звукопоглощения перфорированного гипсокартона составляет 0,55. Единственное, у листов с рассеянной перфорацией этот показатель ниже — 0,45.

Уточню, что промежуток коэффициента αw находится в пределах 0-1. При значении «0» отражается 100% звуковой волны, а при значении «1» волна, соответственно, поглощается полностью.

Что касается габаритов, то они отличаются от стандартных листов гипсокартона:

Параметры

Значение

Ширина

Данный параметр зависит от типа листов и может иметь следующие значения:

С1 — 1188 мм;
С3 – 1197 мм;
Б1 – 1224 мм;
Б2 и С2 — 1200 мм;

Длина

Длина листов может быть такой:

С1 – 1998 мм;
С2 и С3 – 2000 мм;
Б1 – 2448 мм;
Б2 – 2400 мм;

Пример использования акустического гипсокартона на потолке

Прочие характеристики у этих листов такие:

вес – в результате перфорации он находится в пределах 8,8 — 9,6кг;
плотность составляет 650-730 кг/м3;
толщина – 12,5 мм.

Что касается стоимости, то в среднем цена составляет 1100-1200 рублей за один лист от компании Knauf.

В чем особенность акустического гипсокартона

Перфорация

Для многих из нас, особенно тех, кто проживает в многоквартирных домах, большое значение имеет звукоизоляция. Достичь ее можно далеко не с каждым отделочным материалом. Лучшим решением будет установка акустического гипсокартона.
Такой материал идеально подходит для установки в помещениях, где имеются повышенные требования к шумопоглощению. Исходя из этого, плита, чтобы соответствовать требованиям звукоизоляции, имеет перфорированную структуру. При этом перфорированный гипсокартон обладает разными кромками. Плита, на своей тыльной стороне, имеет прикрепленное нетканое полотно. Благодаря этому и возможна звукоизоляция. Акустический гипсокартон может иметь нетканое полотно черного или белого цвета. Выбор цвета полотна зависит от того, какой предполагается дизайн.

Поэтому чтобы достичь звукоизоляционного эффекта, монтаж такого рода листов должен быть особенно аккуратным. Перфорированная сторона плиты является лицевой. Только такой монтаж позволит создать правильную акустику.
Лучшим производителем подобного гипсокартона считается немецкая компания Кнауф. Сегодня кнауф-акустика широко используется во всем мире.
