Зачем нужна флюгарка на трубу дымохода? Для вентиляции и канализации своими руками: Обзор

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
стальная полоска — оптимальная ширина 3-5 мм;
короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
внешний цилиндр — тот же принцип, что и выше;
колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Монтаж колпака на трубу дымохода своими руками пошагово

Сборка и монтаж выполняется по пошаговому алгоритму:

Изначально создается выкройка из картона по заранее рассчитанным размерам.
Затем контуры эскиза переносятся на металлический лист.
Проводится вырезание заготовки специальными ножницами по металлу.
На рабочем столе она размещается разметкой вверх — так удобнее сгибать линии, размеченные до прямого угла, а потом остальные.
Производится свертывание конуса, точки соединения фиксируются клепками.
Следом формируется капельник — выкройка вычерчивается на листе металла и вырезается.
Сгибы по краю элементов создают листосгибом, детали совмещаются заклепками.
Проводится крепление кронштейнов — они нарезаются из металлических пластин, а потом привариваются одной стороной к фартуку и зонтику, место сварки обрабатывается грунтовкой по металлу.
Поверхности дымника дважды покрывают краской, предназначенной для защиты металла от коррозии и придания агрегату более эстетичного внешнего вида.
Следом производится монтаж колпака на оголовок дымохода, тип крепления зависит от разновидности трубы, в отдельных случаях пользуются шурупами или устанавливают хомут.

Процесс изготовления

Единственное правило — конструкция предназначена надеваться на трубу, а не входить в нее. Если есть небольшой зазор в несколько миллиметров, то она легко сядет на оголовок. При плотной посадке, которая не колеблется под порывистым ветром, дополнительного укрепления не нужно. В остальных вариантах придется использовать клеевую или глиняную смесь для надежной фиксации изделия.

Специалисты напоминают, что ни один, даже самый дорогой колпак не может служить вечно. В определенный период понадобиться его замена на новый.

Причиной износа оборудования являются постоянное влияние высоких температур на металл. В области выхода температура дыма равна 150-180 градусам, а постоянное его воздействие на стенки провоцирует постепенное прогорание.

Листы оцинкованной стали в таких условиях работают не больше 3-5 лет, увеличение срока службы можно получить при использовании отражателя. Более дорогие варианты, изготовленные из меди, могут прослужить до 50 лет подряд.

Перед установкой колпака нужно изучить всю доступную литературу об изделии, уточнить существующие преимущества и недостатки при его применении. Если готовое оборудование недоступно с финансовой точки зрения, то можно сформировать дымник собственными руками, по готовым чертежам. Грибок на дымовой трубе выполняет важную функцию, но при неверном выборе разновидности или неправильной установке может привести к серьезным проблемам с задымлением жилых помещений.

Классификация флюгарок

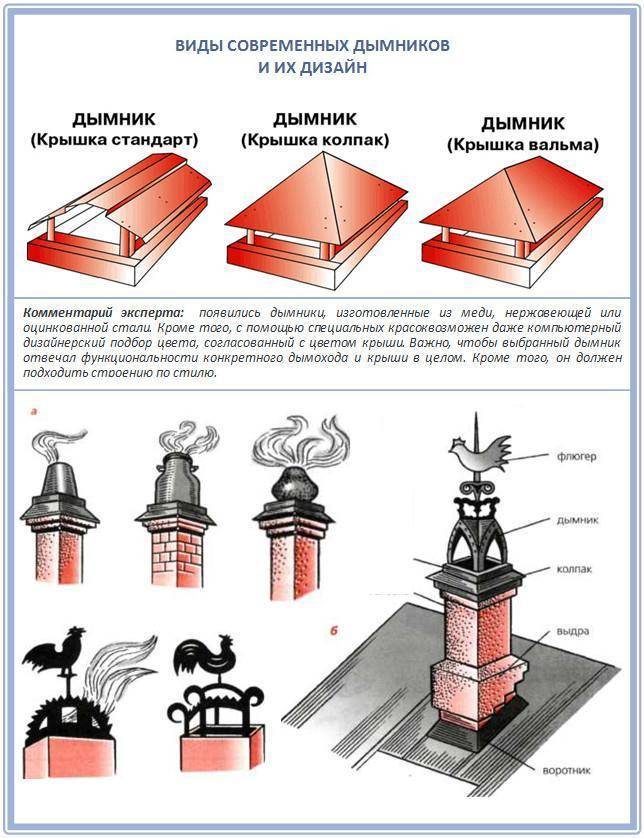

Дымник флюгарки в зависимости от формы дымохода подразделяется на следующие виды:

с круглым сечением,
с прямоугольным или квадратным сечением.

Колпаки на флюгарке по форме скатов бывают следующих видов:

Односкатные. Простейшая конструкция, которая преимущественно используется для монтажа на дымоходы, установленные на плоских (односкатных) кровлях.
Плоские. Монтируются на плоские кровли. Из-за отсутствия наклона не способны эффективно отводить осадки, в результате чего могут деформироваться под нагрузками.
Двускатные. Используются на крышах разных конфигураций. Их устанавливают на круглые или квадратные в сечении дымоходы. Недостатком является минимальная защита от задувания ветром капель воды с боковых сторон.
Четырёхскатные. Преимущественно устанавливаются на кирпичные дымоходы с прямоугольным сечением. В отличие от двускатных, обеспечивают эффективную защиту от попадания осадков в трубу со всех сторон даже при сильном ветре.
Конусообразные. Устанавливают их на дымоходы круглого сечения. Преимуществом является отсутствие необходимости оборудования капельника.

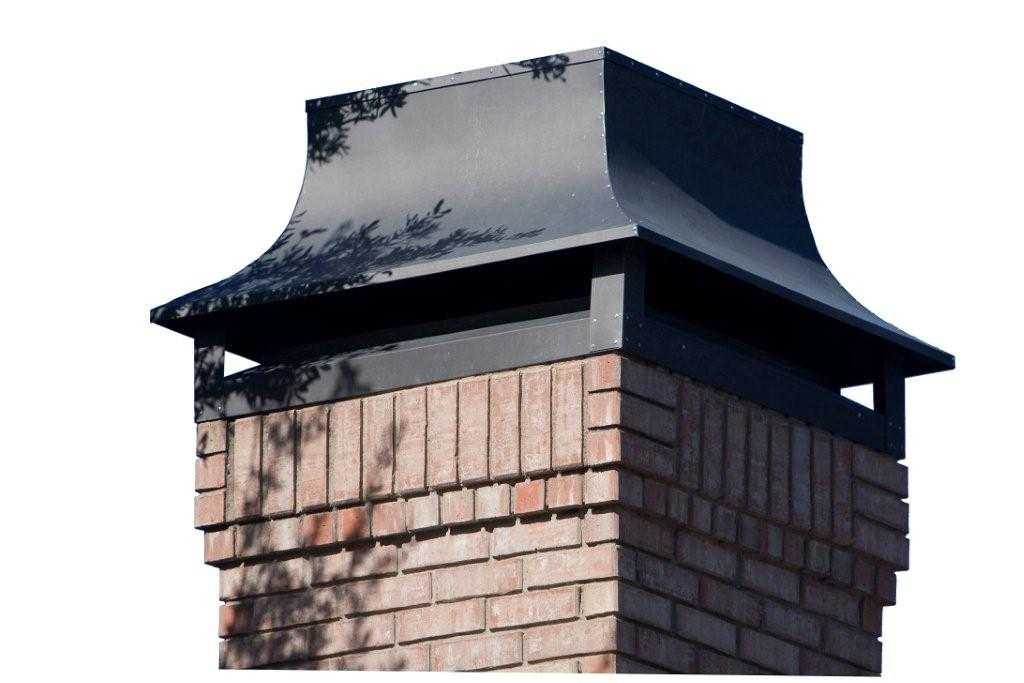

Полукруглые. Подходят для бюджетных кровель зданий в европейском стиле для монтажа на дымоходы с круглым сечением. Недостатком является то, что такая конструкция не улучшает тягу.

Односкатные и четырехскатные флюгарки устанавливают на кирпичные дымоходы с прямоугольным сечением

Как ставить дефлектор

Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.

Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе

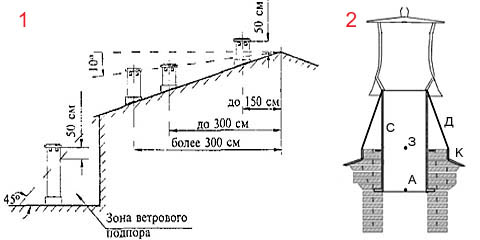

Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:

В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.

Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.

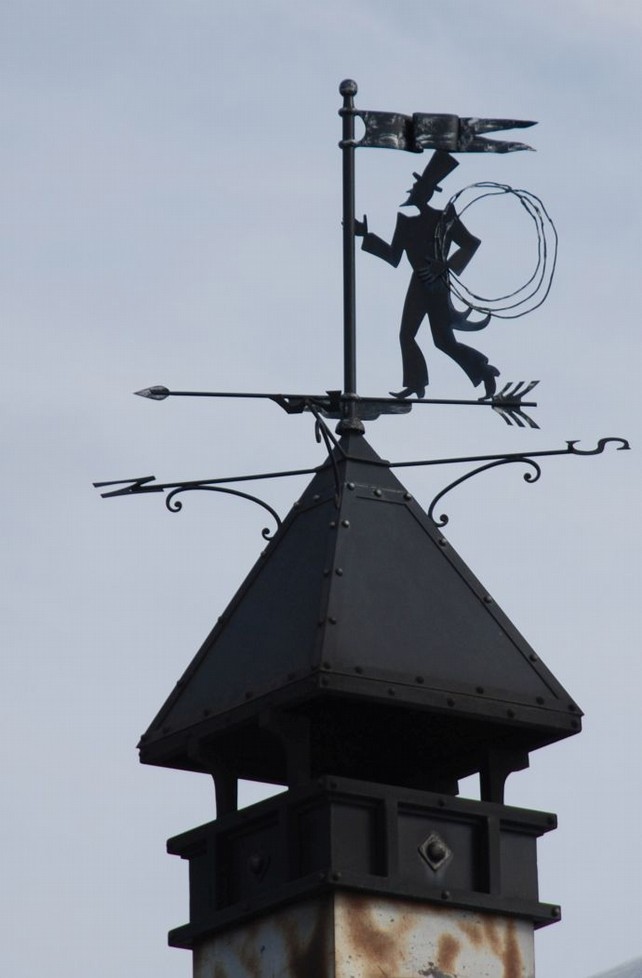

С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

Дефлектор ЦАГИ;
«Волпер» с круглым корпусом;
Дефлектор Григоровича;
Открытый дефлектор Astato;
Н-образный;
Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

Коллективные и частные вентиляционные шахты;
Коллективные и частные дымоходы;
Системы отвода газов и продуктов их сгорания;
Стволы мусоропроводов.

Виды и материал для изготовления

Для обеспечения соответствующего качества устройству, для его изготовления используют следующие материалы:

Медь. Этот метал дает возможность флюгеру служить не один год, оставаясь в неизменном состоянии. При установке медного устройства на крышу, используют крепежные материалы из этого же металла, ведь с другими медь может вступать в химическую реакцию. Если применять для крепления иные элементы, кроме медных, то достаточно за короткий срок вид флюгарки будет испорчен.

Оцинкованное железо и сталь

Материал, используемый для изготовления, позволяет покрывать устройства краской, что важно для дизайна дома. Кроме того, они обладают высоким уровнем прочности и надежны не менее медных.

Многообразие видов и форм

Исходя из формы, которой обладает флюгарка, выделяют:

Стандартную. Представляет собой мини-домик, который возвышается над трубой дымохода. Имеют различные дизайнерские решения.
С закругленными крышками. Такой вид флюгарки больше характерен для Европы, но и в России пользуется популярностью. Учитывая их конструкцию, которая обладает повышенными свойствами аэродинамики, конденсат от осадков не скапливается под крышкой.
С многоскатной крышкой. Представляют мини-крышу с двумя скатами по каждой из сторон. Такая форма обеспечивает флюгарке лучшую защиту от осадков в виде снега. Дополнительно на такую флюгарку ставят флюгеры, которые могут иметь форму различных объектов или животных.
С открывающейся крышкой. Несмотря на то, что флюгарка предназначена для вывода воздушных масс, такая ее конструкция в состоянии увеличить и силу тяги.

ВАЖНО!

Одной из самых удобных конструкций флюгарки на трубе дымохода является колпак, имеющий открывающуюся крышку. Удобство эксплуатации обуславливается легкостью чистки дымоходной трубы, ведь снимать флюгарку при этом нет необходимости.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

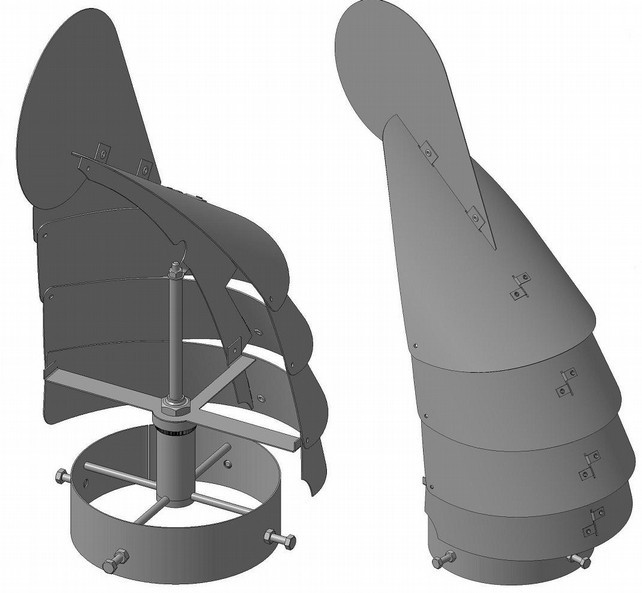

Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

высоту всего изделия принимаем равной примерно 1,7 х D;
диаметр колпака в основании считаем равным 2 х D;
высоту колпака делаем около 5 — 7 см;
больший диаметр диффузора тоже принимаем равным 2 х D;
меньший диаметр считаем равным диаметру дымохода;
высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

ножницы по металлу;
молоток;
плоскогубцы;
заклёпочный пистолет;
рулетка;
карандаш;
картон;
циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
Устанавливаем входной патрубок дефлектора на дымоход.
Стягиваем место соединения вырезанной лентой.
Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Что это такое?

Флюгарка – это защитное устройство для труб, а также для тепловентиляционных и дымоходных каналов, расположенных в трубе. В народе флюгарку называют зонтом, дымником или колпаком. Первое впечатление о флюгарке у человека, который незнаком с таким устройством, что это обычное украшение для крыши. Устройство состоит из сборника дыма и газа и колпака на ножках.

Подбор дымника на трубу осуществляется таким образом, чтобы и труба и дымник были одинаковой формы. Например, для трубы круглого сечения необходим дымник круглой формы. С остальными формами происходит аналогичная ситуация. Устройство флюгарки должно иметь определенный вес (не менее 50-60 кг). Если вес устройства будет намного меньше, то порывы ветра снесут его с трубы. В качестве декора зачастую применяют флюгер, который также является метеоприбором. Его основная задача- это измерение показателей ветра.

В настоящее время его используют в качестве декоративного элемента, ведь он может быть изготовлен в виде различных элементов (домик, грибок) и животных: петух, кошка, собака, дракон, аист. Большой популярностью пользуются флюгеры в виде петуха. Еще в древние времена считали, что эта птица является оберегом. Ведь петух символизирует новый день, а также защищает дом от нечистой силы и от других неприятностей.

Флюгарку изготавливают из различных стройматериалов: оцинкованная сталь, медь и нержавейка. Из этих материалов большой популярностью пользуются медные механизмы, они обладают прекрасными эксплуатационными качествами.

Как сделать колпак на трубу дымохода своими руками: чертежи, видеоинструкция

Виды покрытия флюгарок

Для дополнительной защиты флюгарок от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут наноситься специальные покрытия:

Порошковая краска. Имеет высокий уровень адгезии к стали, упрочняет поверхность, стойка к деформациям и изгибам без нарушения герметичности слоя, не содержит токсичных компонент, доступна в широкой цветовой гамме. Легко наносится, быстро застывает, делает поверхность металла электроизоляционным.
Пурал. Не выцветает под действием ультрафиолета, не царапается и не разрушается при температурных расширениях металла за счёт пластичности и высокой прочности. Легко переносит контакт с химически активными веществами, содержащимися в осадках, доступен не только в виде монотонных расцветок, а и текстурных рисунков. Срок эксплуатации более 30 лет.
Полиэстер. Обладает высокой износостойкостью, прочностью и уникальным блеском. Не выцветает, не отслаивается, не подвержен воздействию температур и осадков. Срок службы составляет от 5 лет.
Пластизол. Имеет высокую коррозионную стойкость, отличные декоративные свойства, прочность и пластичность. В отличие от других покрытий, пластизол способен самовосстанавливаться, то есть микротрещины могут затягиваться и, таким образом, слой становится снова герметичным. Срок эксплуатации до20 лет.

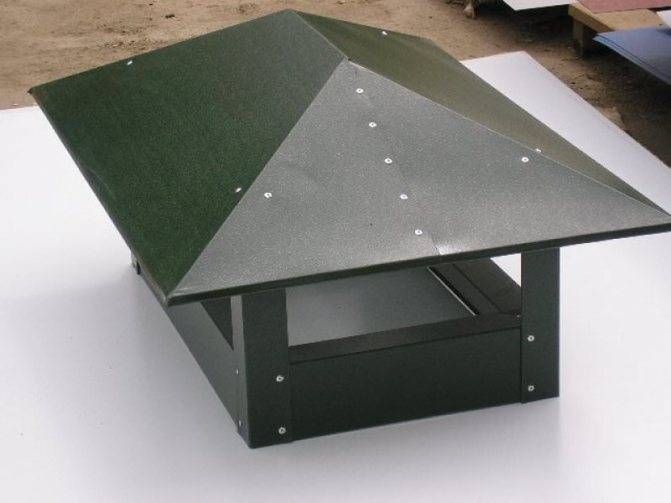

Флюгарка на трубу прямоугольного сечения

Установка

Монтаж флюгарки на дымовую трубу относится к сложным мероприятиям, потому что от него напрямую зависит последующая работоспособность очага. Колпак, правильно размещенный на дымовой трубе, обеспечивает качественную тягу и долговечность дымохода, а кроме этого, влияет на внешнее визуальное восприятие всей кровли дома. Таким образом, к монтажу устройства нужно тщательно подготовиться, изучить все вероятные отрицательные климатические факторы, подобрать удобный вариант устройства и защитного покрытия.

• подготовительный;
• процесс сборки;
• монтаж.

Подготовительный этап

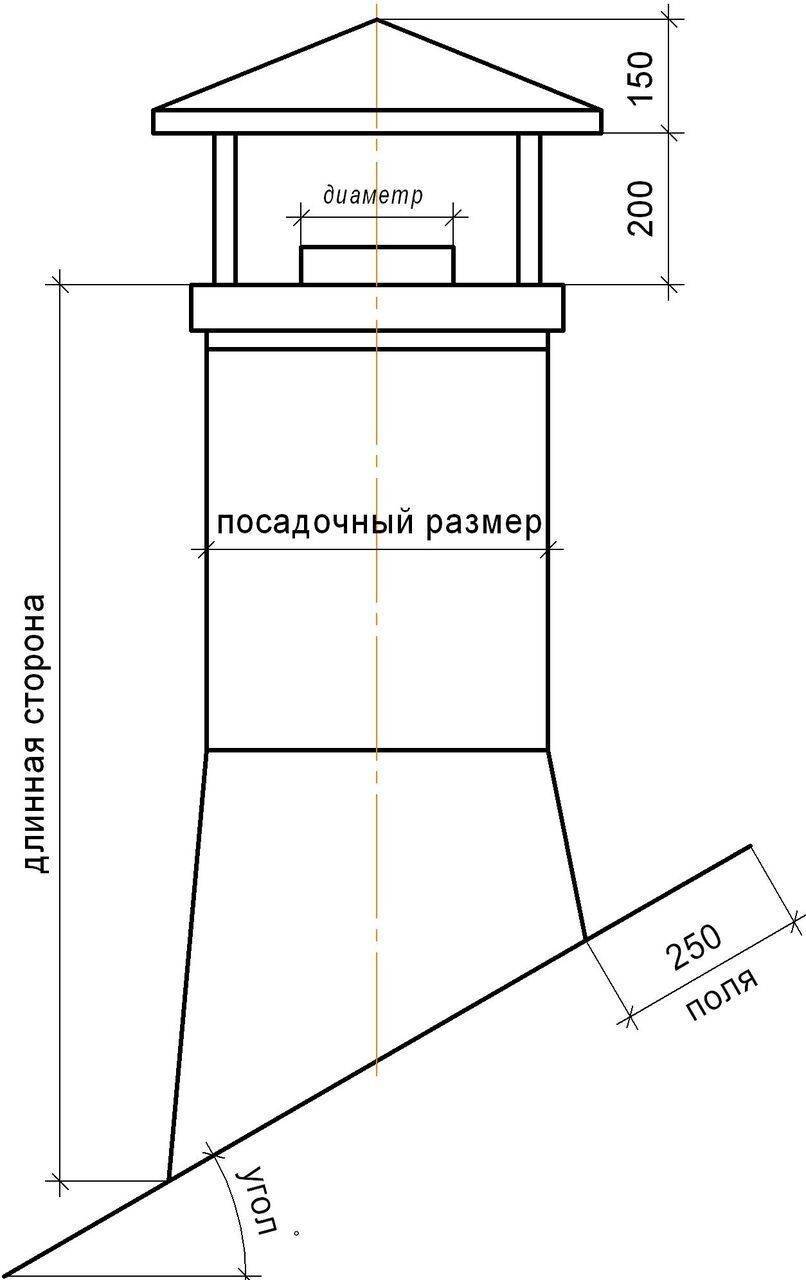

1. Произвести замеры внешней части дымохода, после чего выполнить эскиз.
2. Подобрать подходящий материал для строительства флюгарки. Материал должен выдерживать массу осадков, температуру летучих продуктов горения, выводимых в атмосферу, а также воздействие климатических условий.
3. Выбрать конфигурацию колпака, учитывая последующую доступность сборки оборудования и дальнейшего обслуживания.
4. Выполнить соответствующий чертёж флюгарки с развёрткой колпака для того, чтобы было удобно вычислить нужное количество материала.
5. Приобрести материал – металлические листы, толщина которых может оставлять 0,3 — 1 миллиметр. Кроме этого, следует запастись саморезами по металлу либо заклёпками, стальными уголками, полками на пятнать – двадцать миллиметров и толщиной один – два миллиметра, стальной сеткой с сечением прутьев один – два миллиметра и шагом четыре – пять сантиметров.

чугунными топками

• ножницы по металлу;
• дрель;
• рулетку;
• молоток;
• болгарку;
• маркер;
• сварочный аппарат.

Этап изготовления и сборки флюгарки

1. готовим выкройку из плотной бумаги, вырезая ее сложных по форме элементов конструкций.
2. применяя заранее подготовленный бумажный шаблон, маркером рисуем на металле линии отреза.
3. с помощью болгарки вырезаем составляющие устройства.
4. колпак загибаем так, как это показано на чертеже.
5. выполняем единую конструкцию сварочным аппаратом.
6. с помощью той же болгарки вырезаем уголки.
7. вырезанные уголки превращаем в кронштейны, объединяющие фартук и колпак.
8. стальные листы трансформируем в фартук, с помощью которого флюгарка впоследствии будет фиксироваться к дымоходу очага, после чего изгибаем фартук под углом сорок пять градусов и свариваем в цельное устройство.
9. производим соединение всех составляющих так же, как это показано на чертеже.
10. крепим стальную сетку на боковые стенки кронштейнов.
11. внизу фартука на специальные заклёпки фиксируем капельник, выполненный из листовой стали.

Этапы установки

Прежде чем приступать к процедуре сборки, следует подготовить рабочее место. Для этого выбирается обувь с мягкой подошвой, — она не испортит обшивку кровли. Одеться нужно в удобную непроницаемую одежду, перчатки для работы с металлом. Не забывать про надежное крепление для страховочной верёвки.

Этапы установки флюгарки:

для крепления флюгарки необходимо просверлить отверстия диаметров примерно пять миллиметров. Отступ равняется пятнадцати миллиметрам друг от друга.
далее флюгарку определяем на дымоходную трубу камина и на некоторое время фиксируем на нём. Через полученные отверстия в изделии высверливаем отверстия в самом дымоходе.
отвинчиваем и убираем флюгарку.
в отверстия ввертываем дюбели под саморезы.
ставим флюгарку на дымовую трубу таким образом, чтобы отверстия совпали и привинчиваем на саморезы.

Прочное закрепление флюгарки на дымоходе из кирпича осуществляется с помощью специального стального хомута. Хомут помещается на конструкцию и обжимается, после чего также крепится к стенкам на саморезы.

Выполнив все необходимые действия, направленные на крепление флюгарки, нужно убедиться в его безопасности. В этом случае можно по периметру фартука точно простукать молотком, проверив, не съедет ли он в сторону.

В завершении на все металлические поверхности устройства наносят защитное покрытие. Вариант покрытия подбирается, исходя из ценовой категории, а также ситуаций использования и декоративной характеристики самого здания.

Выполнение и установка флюгарки – процедура несложная, поэтому сделать его может сам владелец загородного дома. Для этого достаточно запастись минимальным набором инструментов и желанием получить хороший результат. Таким образом, вы сможете защитить дымоход, оптимизировать тягу и обеспечить полноценное сжигание топлива, то есть увеличите производительность очага.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Критерии выбора

При выборе конструкции флюгарки необходимо руководствоваться следующими критериями:

размеры колпака должны быть больше размеров трубы, необходимо учитывать свойства используемого в печи топлива, чтобы подобрать материал, который будет оптимальным для определённых температурных режимов, наружное покрытие должно иметь максимальную стойкость к внешним негативным факторам, срок службы конструкции должен быть сравним со сроком эксплуатации кровли, при наличии в доме котельной, важно, чтобы в конструкции был предусмотрен отдельный дымник, для отвода влаги необходим капельник, если установлены каминные или печные трубы, то дымоотвод флюгарки должен быть оснащён вторым дном для снижения количества конденсата, угол наклона скатов колпака должен быть таким, чтобы на них не накапливались осадки, высота расположения колпака подбирается с учётом объёмов дыма, который необходимо отводить от печи и предотвращать его скопление в дымоходе. Чертеж флюгарки на трубу дымохода

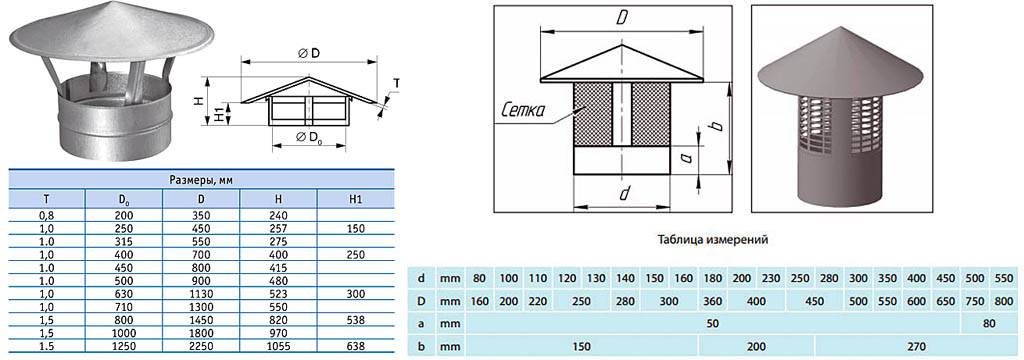

Чертеж флюгарки на трубу дымохода

Что такое флюгарка на трубу дымохода и как сделать своими руками? Для вентиляции и канализации: Пошагово

Принцип работы флюгера на трубе
