Установка роллетных ворот для гаража: Виды и технические характеристики гаражных ворот – Инструкция

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Размеры ворота рольставни на гараж. Ворота рольставни на гараж: определяемся с размерами и советы по выбору

Ворота с роллетными системами отличный вариант при нехватке свободного места в вашем гараже

Несмотря на то, что подобные конструкции уже давно вошли в жизнь городских жителей, некоторых фото экстерьеров с рольставнями по-прежнему захватывают дух. Всего лишь несколько раз воспользовавшись этим достоянием прогресса, можно всецело оценить такие конструкции, их надежность и привлекательность.

• Сравнение рольставен с другими воротами
• Виды и варианты конструкции
• Затраты на покупку
• На заметку хозяину
• Подготовка к работе
• Пошаговые инструкции
• Завершающий этап
• Выводы и напутствие

Ворота рольставни на гараж выглядят очень стильно

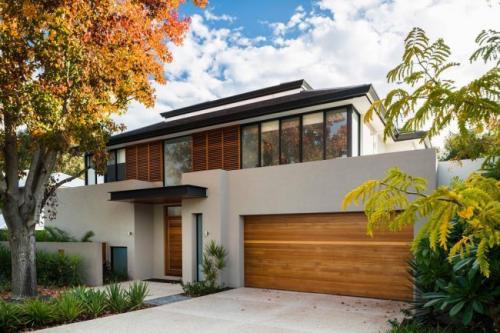

Красивый двухэтажный дом с большим гаражом

Ворота на гараж с рольставнями не только удобны, но и имеют привлекательный вид

Сравнение рольставен с другими воротами

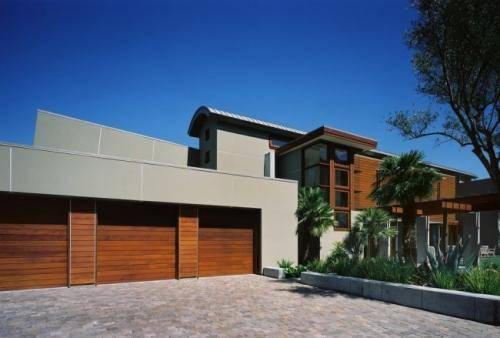

Прекрасный двухэтажный дом в современном стиле

Далеко не каждый способен понять, что он видит перед собой, оказавшись перед конструкцией рольставен установленных в качестве ворот на гараж. На них нет привычных массивных навесов и прочих креплений, которые буквально сразу бросаются в глаза у распашных и раздвижных дверей. Кроме того и фурнитура, в том числе замки и рукоятки, тоже весьма незаметны, что и делает их непримечательными. Кому-то на момент может показаться, что это просто часть стены, обшитая вагонкой или сайдингом в том случае когда рольставни закрыты.

Но стоит приоткрыть ворота и сразу все становится на свои места. Открывается проем и какими бы не были проемы ворота рольставни на гараж и размеры их конструкции всегда можно будет адаптировать под выбранный вариант, при условии, что это предполагает их структура.

Интересное сочетание рольставен под дерево и серых стен одноэтажного загородного дома

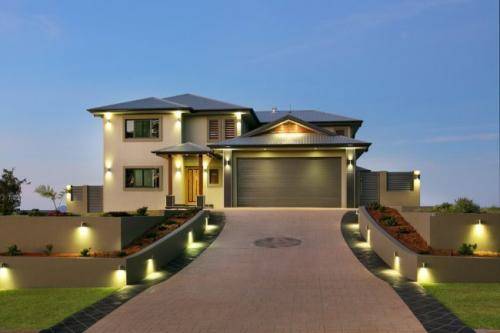

Подсветка поможет придать вашему фасаду выразительности в темное время суток

От навесных распашных ворот их отличает то, что они не занимают много места при открытии и без проблем открываются в любой сезон и при любых погодных условиях.

В то же время они не лишены недостатков. Одним из таких является производство на крупных и малых предприятиях. Их изготовляют на заказ, ведь технология их производства куда сложнее, чем у распашных ворот. Это обуславливает еще целый ряд моментов, о которых будет упомянуто ниже.

Рольставни на гараже современного особняка

Подобные конструкции наравне с сегментарными складными воротами широко применяются за рубежом, а на отечественном пространстве их пока не так много. Впрочем, оценив все их преимущества, вы непременно захотите установить себе такие же.

Виды и варианты конструкции

Современный частный дом трудно представить без просторного гаража

Вариантов конструкции рольставен не так много, как у прочих ворот, но это не повод их отвергать как рассматриваемый вариант. Легче всего их различить по используемым полотнам. В качестве основного материала обычно используется металл. Это может быть сплав стали и цветных металлов, но особенности конструкции не всегда позволяют использовать именно их, поскольку вес полотна в таком случае не всегда удовлетворяет заданным критериям. Поэтому гораздо чаще встречаются полотна, изготовленные из алюминия, пластика или композитных материалов. Пластиковые полотна в отличие от прочих двух выделяются своей дешевизной, поэтому позволить их себе можно даже с ограниченным бюджетом.

У рольставней на гараж очень много преимуществ перед другими видами ворот

Черно-белый дом в современном стиле смотрится очень красиво

Следующий признак классификации – способ установки. Так один и тот же вариант конструкции может располагаться перед проемом ворот, внутри него, а также за ним. При этом каждый вариант имеет свои преимущества и недостатки в каждом отдельно взятом случае.

Последний, но не менее важный критерий классификации – способ открытия рольставен. Он может быть:

Ручным.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Характеристики роллетных ворот

Основным элементом роллетных гаражных ворот являются алюминиевые ламели, которые скручиваются в короб. Он расположен в верхней части конструкции. Полотно собирают из ламелей, соединенных шарнирными креплениями.

Функционируют ворота по направляющим, которые закреплены по двум сторонам проема.

Монтаж можно произвести с внешней или внутренней стороны в проем размерами: площадь больше 21х2, ширина больше 7м.

Основным материалом для изготовления роллетных ворот является алюминий, благодаря которому достигается устойчивость механизма к коррозии, атмосферным осадкам, перепадам температуры. Вследствие этого ворота надежные и прочные.

По свойству открытия и закрытия все конструкции можно поделить на автоматизированные и неавтоматизированные.

Автоматизированные функционируют с помощью пульта управления. Очень удобно открывать и закрывать гараж, не выходя из автомобиля. А если ворота стоят на промышленных складах, где размеры полотна очень большие и тяжелые, автоматизированные механизмы делают ненужной физическую работу.

Неавтоматизированные ворота нужно открывать и закрывать вручную. Это не сложно в случае, если размеры не большие или открывать их приходится нечасто.

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.

Автоматика для роллетных ворот: как выбрать, установить, запрограммировать пульт

Когда приобретаются роллетные ставни, нужно учитывать комплектацию. Основные узлы поставляются в собранном виде – короб, полотно и концевой профиль с уплотнителем. Внутри короба находится вал, к которому подключается система ламелей. Это обеспечивает возможность поворота полотна, а значит, его подъему. Автоматизированная конструкция работает благодаря электроузлу, который находится внутри вала.

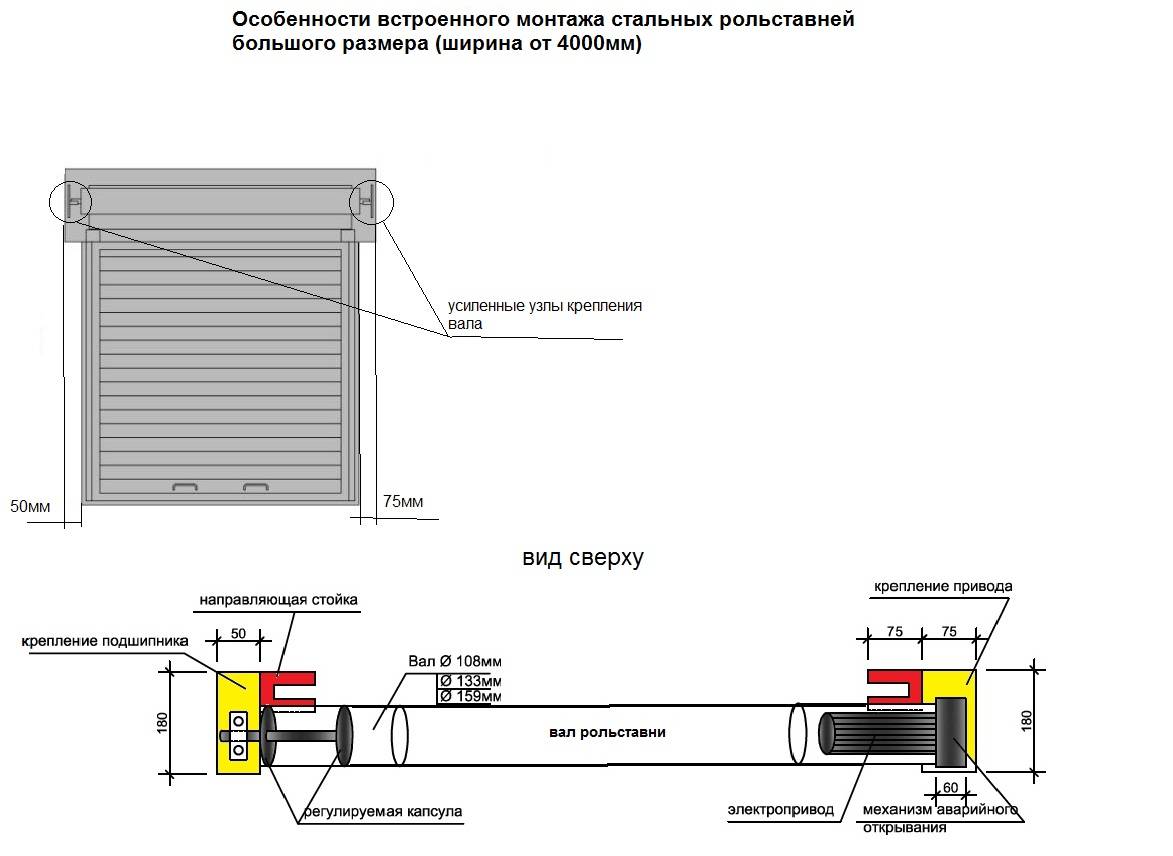

В обычных условиях пользователю не приходится задумываться, как установить привод, т. к. он поставляется в сборке, в составе вала, закрытого в коробе. Самостоятельный монтаж может быть следствием поломки, ремонта или замены. Что следует делать:

• Выполняется монтаж крепежных пластин в боковых крышках короба.
• Устанавливается капсула с подшипником.
• С противоположной стороны вала вставляется привод.
• С помощью крепежных пластин фиксируется вал (в боковых крышках короба).
• От привода отводится кабель. Необходимо избежать его излома, для чего предусматривается петля.
• Выполняется монтаж проводов с модулем радиоприемника, для этого используется клеммы.
• Производится программирование пульта управления – необходимо нажимать кнопку внутри радиоприемника.

Для программирования роллет Алютех необходимо 1 раз нажать на кнопку, расположенную на приводе, и дважды – на кнопку, с помощью которой будет осуществляться управление. Этого достаточно для записи сигнала. Если рассматриваются изделия Дорхан, то радиоприемник в этом случае устанавливается отдельно от конструкции ворот. В нем же происходит программирование пульта.

Чтобы привод функционировал без сбоев, следует удостовериться, что он соответствует заданным условиям. Что следует учесть при выборе такого узла:

• размеры рольставней для гаража, их вес;
• размеры вала;
• способ монтажа: уличный, внутри помещения;
• метод крепления полотна на валу;
• толщина полотна из ламелей.

Виды ворот по внешнему виду и конструкции, их положительные и отрицательные стороны

Рулонные ворота выпускают из двух видов горизонтальных планок:

• Стальных.
• Алюминиевых.

Ввиду конструктивной нагрузки, которую могут выдерживать материалы, размеры ворот отличаются:

Вид ворот	Описание
Стальные	Максимальная ширина и высота не более 7 м каждая. Общая площадь – 49 м2. Величина короба для свернутого полотна – не превышает 11 м3 Такого объема вполне достаточно для оцинкованных профилей, толщиной – 0,8 мм.
Алюминиевые	Сооружают меньших размеров – длиной – 6 м и высотой – 7 м. Это предельная величина, которую выдерживают экструдированный профиль. При другой технологии применяют заполнение пеной

Короб, в котором прячется свернутый рулон, можно разместить внутри гаража или с наружной стороны.

Рулонные ворота отличается рядом неоспоримых достоинств:

• В открытом и закрытом виде занимает мало места в гараже.
• Свернутый рулон располагается в верхней части и не мешает свободному движению автомобиля.
• Возможность установки механического или автоматического подъема.
• Простота установки.
• Привлекательный внешний вид.
• Защита от дождя, пыли и грязи.
• Разнообразная цветовая гамма.

Существует и отрицательные стороны:

Подготовка проема

Сначала нужно выбрать тип монтажа. Может быть накладной на проем или встроенный. Дальше нужно определиться с конструктивными характеристиками ворот для их установки в проем.

Требования для проема:

• Поверхность должна быть ровной, без выступов и трещин внутри или вокруг проема.
• После проверки уровнем отклонение поверхности может быть не более 5 мм.
• Проем нужно очистить от элементов системы вентиляции, электропроводки, трубопроводов.

Размеры проема

Если есть накладная установка, измерить размер проема нужно с той стороны, на которую будет устанавливаться полотно. Измеряйте следующим образом:

• Сначала измерьте проем в трех точках. Наибольший размер берем за показатель.
• Затем измерьте высоту в трех точках и возьмите за базу наибольший размер.
• Измеряйте боковые пристенки, чтобы хватило расстояния для установки направляющих.
• Измеряйте расстояние над проемом, чтобы хватило для установки короба.

Если планируется встроенный монтаж, делаем следующим образом:

• Сначала измеряйте ширину проема внутри в трех точках. Наименьший размер берем за показатель.
• Точно так и с высотой.

Комплектующие для рольворот

Комплектующие

Рольворота для гаража включают в себя такие комплектующие:

1. Направляющие;
2. Короб;
3. Алюминиевые ламели;
4. Крепления, заглушки, метизы.

Каждый элемент нужен для нормального функционирования ворот. Направляющие задают траекторию движения при открытии и закрытии механизма. Короб закрывает привод и полотно, которое скручивается при закрытии. Он включает в себя верхний, задний и боковые крышки и октогональный вал.

Полотно включает в себя алюминиевые профили:

• Роликовые прокатки;
• Экструдированные профили.

Роликовые прокатки состоят из алюминиевой ленты, которая покрыта двумя слоями лака. Они заполняются либо мягким, либо твердым пенным наполнителем.

Благодаря смотровым профилям с прозрачными вставками есть возможность попадания дневного света в помещение. Благодаря вентиляционным профилям происходит дополнительный воздухообмен.

Экструдированные профили включают в себя алюминиевые слитки, которые сделаны путем выдавливания из цельного полотна.

Под установку замка используют концевые профили. Есть также ригельные профили, в которых замок размещен с внешней или внутренней стороны помещения.

Благодаря концевому захвату конструкция устойчива к порывам ветра.

Привод роллетных ворот

Наиболее известные производители ворот

Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:

• российский DoorHan, изготавливающий эконом-класс;
• белорусский ALUTECH с широким выбором разного типа ворот;
• немецкий Hormann, производящий премиум-класс.

Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года, у DoorHan – всего лишь год.

Гаражные ворота российского производителяИсточник barko-stroy.ru

В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.

Советы по эксплуатации

Подобранные и установленные по всем правилам роллетные ворота прослужат значительно дольше, если соблюдать элементарные правила эксплуатации.

1. Регулировать ворота в гараже своими руками недопустимо. Для этого необходимо вызывать сотрудников фирмы, которая проводила установку.
2. Если какой-либо из элементов рольставней вышел из строя, необходимо прекратить их эксплуатацию до замены комплектующих.
3. Дверное полотно, а также все элементы конструкции, необходимо регулярно очищать от пыли и других загрязнений.
4. Ходовые ролики нужно периодически обрабатывать консистентной смазкой.
5. Зимой следует своевременно очищать ворота от снега, льда и грязи.
6. Подвергать дверное рулонное полотно механическим ударам запрещено.
7. Рекомендуется открывать и закрывать роллет до конца. Полуоткрытое положение недопустимо.
8. Если в гараже постоянно повышенная влажность и сырость, необходимо при покупке рольставней предусмотреть установку антикоррозионной защиты. Кроме того, направляющий вал должен закрываться специальным кожухом.

Соблюдение этих правил, а также тщательный подбор всех компонентов на этапе заказа обеспечит владельца гаража качественной, надёжной защитой. При этом внешний фасад будет выглядеть современным и стильным, надолго сохраняя «новый» вид.

Советы профессионалов

Обратим свое внимание на советы профессионалов, чтобы не упустить ничего важного:

• Отдавайте предпочтение алюминиевым рольставням. Во-первых, они значительно дешевле стальных. Во-вторых, такая конструкция намного легче, но при этом прочная и надежная.
• Если вы собираетесь устанавливать ворота самостоятельно, выбирайте самый простой и понятный наружный (накладной) способ монтажа.
• Если в процессе установки роллетов вы заметили, что на дверном проеме много сколов и трещин, то лучше полностью его выровнять и заштукатурить, чем замазывать отдельно взятые изъяны.

• Не пренебрегайте автоматизацией своих ворот. В конце концов, это просто удобно, особенно в холодное время года.
• Чтобы детали полога двигались плавно и не смерзались при низких температурах, обрабатывайте их специальными составами и смазками.

Об установке роллет своими руками смотрите в следующем видео.

Самостоятельное изготовление ворот-рольставней

Размеры

На формирование стоимости рулонных гаражных ворот влияет не только материал изготовления, тип системы управления и наличие дополнительных функций, но и размеры полотна. Без предварительных замеров проёма по ширине и длине заказывать рольворота бессмысленно.

К стандартным размерам роллетных ворот с механическим приводом относятся:

• 1,5х1,5 м;
• 2,2х2,5 м;
• 2,5х2,5 м;
• 3х2,5 м.

Размеры моделей с автоматическим приводом:

• 1,5х1,5 м;
• 2,2х2,5 м;
• 2,5х2,5 м;
• 3х2,5 м;
• 4х2,7 м;
• 4,3х2,7 м.

Высота защитного короба – 20-36 см. Рулонные ворота имеют максимальную ширину 6 метров и могут занимать по площади максимум 13,4 м2.

Если отсутствует электроэнергия

При отсутствии света привод блокирует вал и ворота открыть невозможно. Также может выйти из строя трансмиссия или двигатель. В этом случае с помощью аварийного расцепителя можно открыть ворота с пружинным механизмом. Управлять аварийным расцепителем можно тягой изнутри, а снаружи он управляется ключом. Можно сказать, что это нейтральная передача, которая позволяет отключать двигатель от вала и поднимать полотно вручную.

Устройство, в котором отсутствуют пружины необходимо оснастить электроприводом с возможностью вращения воротком. Механизм открытия/закрытия вороткового редуктора составляет 40-60 циклов. Следует заметить, что в таком случае возможна только внутренняя установка короба. Открыть ворота вручную возможно будет только с внутренней стороны. А это значит, что нужна калитка или дверь, которая будет соединять гараж с домом.

Монтаж роллетных ворот на гаражный проем

1. Подготовка инструментов и материалов:

• Роллетные ворота и комплектующие;
• Инструменты: отвертка, отбойный молоток, уровень, дрель, дюбели, шурупы;
• Электродрель и набор сверл;
• Монтажный ключ и пассатижи;
• Измерительная лента.

Снятие старых ворот (если они имеются) и подготовка гаражного проема:

• Аккуратно снимите старые ворота, освободив проем;
• Проверьте и подготовьте гаражный проем: уберите излишки краски, выбейте выбоины, замените поврежденные участки.

Сборка роллетных ворот:

• По инструкции производителя соберите роллетные ворота, закрепив все необходимые детали;
• Убедитесь, что все элементы собраны правильно и крепко закреплены.

Установка роллетных ворот в гаражный проем:

• Поставьте готовые ворота у проема и выровняйте их с помощью уровня;
• Проверьте, чтобы ворота были надежно закреплены и не имели зазоров;
• Закрепите ворота, следуя указаниям производителя и используя необходимые крепления и инструменты.

Подключение электропривода (по необходимости):

• Подключите электропривод роллетных ворот, следуя указаниям производителя и соблюдая правила электробезопасности;
• Убедитесь, что электропривод функционирует корректно, проверив открывание и закрывание ворот.

Тестирование и настройка роллетных ворот:

• Проверьте работоспособность ворот, запустив процесс открывания и закрывания;
• Убедитесь, что ворота открываются и закрываются без сильных усилий и с шумом, не превышающим норму;
• В случае необходимости, отрегулируйте скорость и направление движения ворот.

Завершение монтажа и финишные работы:

• Проверьте надежность крепления всех элементов ворот;
• При необходимости, закройте щели и зазоры монтажной пеной или другим утеплителем;
• Завершите установку роллетных ворот, убедившись, что все работы выполнены правильно и профессионально.

После завершения монтажа роллетных ворот на гаражный проем не забудьте провести окончательную проверку работоспособности и безопасности. Правильная установка ворот гарантирует их долговечность и надежность эксплуатации.

Складчатые ворота для организации въезда — выезда

Из минусов: сложная конструкция с тягами и рычагами, и нагруженные петли. Эти моменты не делают ворота надежнее. А при автоматизации таких ворот для обеспечения их безопасной эксплуатации элементы безопасности увеличивают стоимость комплекта на значительную сумму денег.

Четырехстворчатые автоматизированные

Нашей короткой подборки, посвященной видам гаражных ворот, мы подробно рассмотрели распашные, рулонные и откатные ворота, рассказали об их конструкции, применяемых для изготовления материалах и привели примерную стоимость. В этой части мы расскажем, какими особенностями обладают складчатые, подъемно-поворотные и секционные ворота.

Цвета

Как секционные, так и рулонные ворота окрашиваются в любой цвет по шкале RAL или BS.

При выборе краски следует учитывать:

• коричневые и красные оттенки хорошо сочетаются со стенами из керамического кирпича;
• серый и синий цвета подойдут для бетонных стен;
• цвет морской волны и все оттенки зеленого отлично выглядят в окружении зеленых насаждений;
• матовое покрытие уменьшает видимость небольших дефектов на полотне;
• темные цвета притягивают солнечные тепло, а светлые — отталкивают;
• на темных воротах не так заметна пыль и грязь.

Большой популярностью пользуются все оттенки серого, графитовый и серебристый металлик.

Цвет ворот должен сочетаться с экстерьером здания и гармонично вписываться в дворовый ландшафт.

Материал изготовления

Для изготовления автоматизированных СВ используют сэндвич-панели, изготовленные из двух стальных листов с цинковым напылением. Для заполнения пространства между ними используют пенополиуретан. С двух сторон СВ покрыты полиэстером, который защищает их от механического воздействия и плохой погоды. На края СВ ставят резиновые прокладки, которые препятствуют попаданию влаги и потере тепла. При сравнении с рулонными конструкциями, СВ можно ставить в отапливаемом гараже и не переживать, что на них образуется ледяная корка.

Пенополиуретан

РВ представляют собой многосекционное полотно, ламели которого соединены межу собой замками-зацепами. Благодаря этому места соединения весьма гибкие. Толщина ламелей варьируется в пределах 1,9-2,3 сантиметров, ширина – 3,7-12 см. Внутри полотна находится пенополиуретановый утеплитель.

Если отсутствует электроэнергия

При отсутствии света привод блокирует вал и ворота открыть невозможно. Также может выйти из строя трансмиссия или двигатель. В этом случае с помощью аварийного расцепителя можно открыть ворота с пружинным механизмом. Управлять аварийным расцепителем можно тягой изнутри, а снаружи он управляется ключом. Можно сказать, что это нейтральная передача, которая позволяет отключать двигатель от вала и поднимать полотно вручную.

Устройство, в котором отсутствуют пружины необходимо оснастить электроприводом с возможностью вращения воротком. Механизм открытия/закрытия вороткового редуктора составляет 40-60 циклов. Следует заметить, что в таком случае возможна только внутренняя установка короба. Открыть ворота вручную возможно будет только с внутренней стороны. А это значит, что нужна калитка или дверь, которая будет соединять гараж с домом.

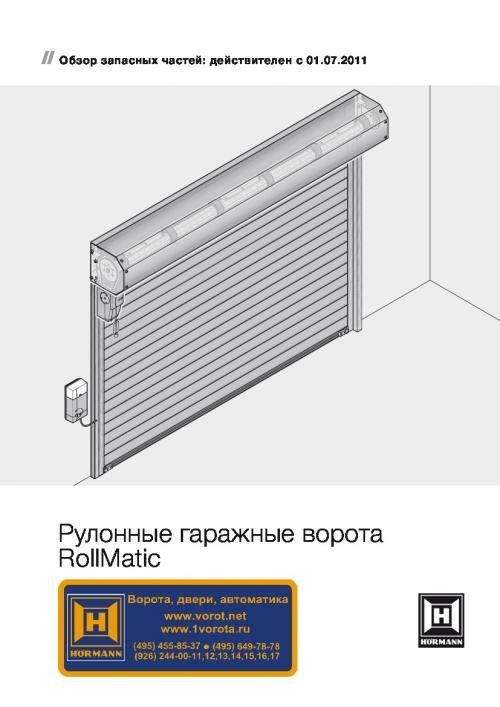

Устройство ворот рольставней для гаража

Если рассмотреть воротную конструкцию данного типа, то она очень похожа на жалюзи. Во всяком случае, именно так они и изготавливаются из нескольких элементов, которые собираются в рулон. К основным элементам можно отнести:

• ламели, или по-другому роллетные профили, которые изготавливаются из стали или алюминия;
• направляющие шины, которые устанавливаются вертикально, их две;
• вал, на который при сборке и поднятии ворот наматываются ламели;
• защитный короб, внутри которого расположен вал, и где, скручиваясь, собирается полотно из ламелей;
• приводная станция, состоящая из электродвигателя или редуктора, если привод электрический, или редуктора и ручки, если привод механический;
• если в воротах используется электрический привод, то он обязательно комплектуется рычагом разблокировки, с помощью которого ворота открываются или закрываются во время отсутствия электроэнергии;
• замки: автоматические или ригельные.

Есть в конструкции и дополнительные элементы:

• сигнализация: противоугонная и противопожарная;
• уплотнительные манжеты: резиновые или силиконовые;
• система управления, чаще дистанционная;
• система обогрева ворот, используемая в холодные дни.

Необходимо обозначить, что цена рулонных ворот для гаража зависит от комплектации конструкции.

Полотно наворачивается на вал, закрытый крышкой

Принцип работы ворот данного типа достаточно прост. Вал, на который наматывается полотно из ламелей, соединён приводной станцией. При включении открытия вал начинает вращаться на двух подшипниках, установленных по краям, наматывая на себя ламели, соединённые между собой гибкими вставками. При этом само полотно двигается вертикально, не расшатываясь, потому что ограничено двумя вертикальными шинами, исполняющими функции направляющих элементов. Всё полотно собирается на валу, который закрыт защитным корпусом. Всё то же самое происходит в обратном направлении, когда ворота включаются на закрытие.

Подготовка к монтажу

Инструменты, которые вам понадобятся:

1. Строительный уровень.
2. Рулетка.
3. Маркер.
4. Кусачки.
5. Длинная отвертка.
6. Строительный нож.
7. Молоток.
8. Набор ключей.
9. Клепальный пистолет.
10. Шуруповерт.
11. Дрель с перфоратором.
12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.

В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.

Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.

Работа ворот

Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:

Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

1. Короб с электроприводом.
2. Полотно из ламелей (в сборе).
3. Две направляющие.
4. Коробка с мелкими комплектующими.

После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.

Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.

Рулонные ворота – общее описание и устройство

Кроме рулонного полотна в составе секционных ворот присутствуют следующие элементы:

• ведущий вал, наматывающий на себя полотно;
• подъёмное устройство;
• корпус, где размещается полотно;
• механическое управление;
• электропривод, приводящий в движение полотно;
• направляющие для движения по ним полотна;
• ролики, кронштейны и крепежные элементы.

Эксплуатационные характеристики

Рулонные ворота представляют собой достаточно интересное решение, имеющее плюсы и минусы. Те, кто пользуется подобной конструкцией, часто отзываются о ней достаточно положительно, но этот вариант подойдет не каждому хозяину.

Минусы

1. Стоимость.Она бывает весьма высокой при выборе больших размеров рулонного полотна.
2. Калитка.Ее просто нереально установить в подобный тип полотна, поэтому, при входе/выходе из гаража необходимо каждый раз поднимать и опускать основное полотно.

Плюсы

1. Экономия места.Эту конструкцию устанавливают там, где ограничено место перед гаражом.
2. Скорость работы.Гибкая створка закрывается и открывается быстро и легко.
3. Теплоизоляция и звукоизоляция.Она обеспечивается за счет пористого утеплителя внутри ламелей.

Секционные ворота или рулонные – что выбрать?

Прежде чем сделать выбор нужно разобраться в конструктивных особенностях двух типов ворот.

1. Конструкция.Секционным необходимо свободное пространство под потолком. Рулонные скручиваются в рулон и прячутся в короб, не занимающий много места.
2. Размеры.Секционные используются в больших проемах, поскольку громоздкие конструкции закрываются и открываются вручную легко. У рулонных есть ограничения по длине, не более 6 метров и высоте не более 3 метров, а более 3 метров в ширину регулируются только автоматически.
3. Материал.Ламели секционных ворот могут изготавливаться утепленны и без утепления. Рулонные тепло не держат и монтируются в неотапливаемых помещениях.
4. Автоматика.Секционную конструкцию в гараж не обязательно автоматизировать в связи с тем, что пружинный механизм компенсирует вес. Рулонные оснащаются автоматикой и системой ручного подъёма в случае аварии.
5. Антивандальная устойчивость.Секционные более взломоустойчивые, они хорошо закреплены на жесткой раме. Рулонные тоже довольно безопасны за исключением конструкций, где ламели однослойные.
