Лучшие плагины для проектирования домов в SketchUp: обзор и советы
1. Architect Tools
Этот плагин предоставляет основной набор инструментов, необходимых для проектирования архитектурных объектов. С его помощью вы сможете создавать стены, двери, окна, крыши и многое другое. Architect Tools значительно сокращает время, затрачиваемое на создание моделей и позволяет вам сосредоточиться на самом проектировании.
2. 3D Warehouse

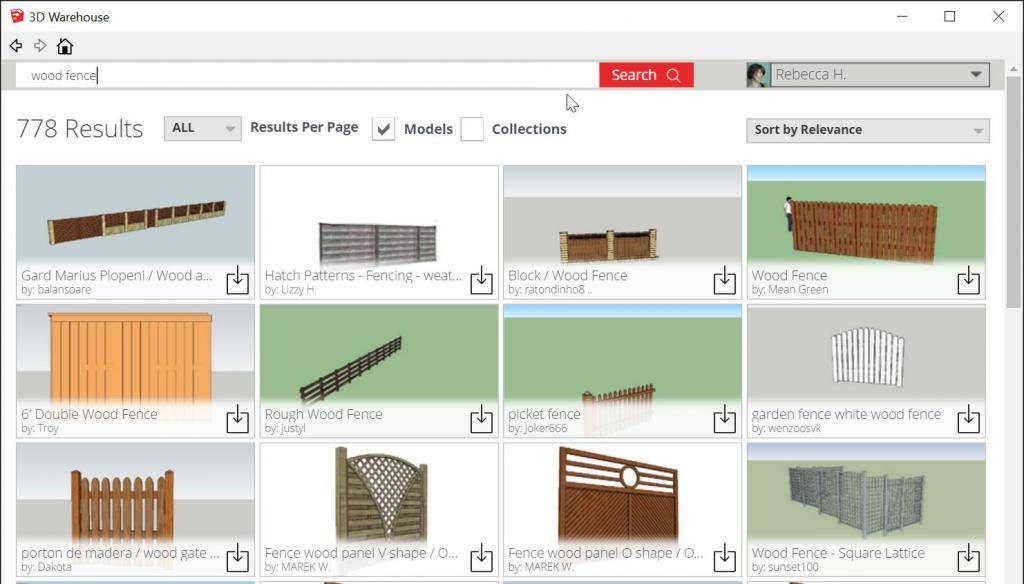

Плагин 3D Warehouse от SketchUp предоставляет доступ к огромной библиотеке готовых 3D-моделей. Вы можете найти и скачать модели домов, мебели, растений и многого другого. Это существенно упрощает процесс создания домов, так как вы можете использовать готовые элементы для своих проектов.
3. V-Ray
Если вы хотите создавать фотореалистичные визуализации своих проектов, то плагин V-Ray — это то, что вам нужно. Он предоставляет расширенные возможности рендеринга, такие как настройка освещения, материалов и теней. Благодаря этому плагину, вы сможете создавать впечатляющие визуализации домов, которые помогут клиентам лучше представить себе готовый проект.
4. Profile Builder
Плагин Profile Builder значительно упрощает создание сложных профилей и элементов домов, таких как лестницы, балюстрады и молдинги. С его помощью вы можете быстро и легко создавать красивые архитектурные детали и добавлять их в свои проекты.
5. FredoScale
Плагин FredoScale предоставляет набор инструментов для масштабирования и трансформации объектов. Он позволяет вам изменять размеры, поворачивать и переводить элементы вашей модели. FredoScale очень полезен при работе с домами, так как вы можете быстро и легко изменять размеры и пропорции различных элементов.
6. SU Podium
Если вам нужно создавать фотореалистичные рендеры, но вы не хотите тратить много времени на настройку сложных параметров, то плагин SU Podium — отличное решение для вас. Он предоставляет простой и интуитивно понятный интерфейс, позволяющий создавать качественные рендеры домов быстро и без лишних сложностей.
В заключение, эти плагины значительно расширяют возможности SketchUp для проектирования домов. Их использование позволяет сэкономить время и создавать более качественные и реалистичные модели. Выберите подходящие плагины для ваших задач и наслаждайтесь процессом проектирования в SketchUp!
Особенности
Несмотря на то, что приложение SketchUp позиционируется как полупрофессиональное и для любительского использования, программа имеет ряд особенностей, которые могут рассматриваться как преимущества.
Кроме того, существующие в программе возможности позволяют успешно использовать ее и для более профессиональных нужд, а именно: проектирования, моделирования, создания 3D объектов и 2D эскизов, чертежей. Дополнительно осуществляя их реалистичную визуализацию.
Отличительные черты SketchUp от других редакторов:
- Наличие инструмента «Push/Pull» для удобного вытягивания плоскостей в нужную сторону. Походу чего будут появляться дополнительные боковые стенки.
- Специальный инструмент «Follow Me» для более комфортного проектирования стен и движения плоскостей по заранее заданной кривой.
- Поддержка дополнительных плагинов и макросов на Ruby. Использовать можно уже готовые или создавать новые прямо в программе.
- Поддержка создания новых элементов, которые затем можно сохранить для многократного использования и редактирования.
- Встроенная библиотека моделей и стилей, которые можно загрузить в программу напрямую, через Интернет.
- Поддержка анимации и работы со сценами, анимированными переходами.
Помимо огромного количества встроенных компонентов, программа поддерживает работу с внешними плагинами, которые можно загрузить через Интернет. Для этого достаточно воспользоваться встроенной в приложение библиотекой.
Здесь же вы найдете огромное количество уже готовых моделей предметов мебели, архитектурных зданий и т.д. Поэтому вы сможете быстро проектировать здания, обставляя интерьер уже готовыми 3D моделями. Вы также можете поделиться собственными моделями с другими пользователями. На нашем сайте вы можете установить себе кряк версии данного софта, безопасно и без вирусов.
Что такое SketchUp Layout
Модификация Layout позволяет составлять конструкторскую (ЕСКД) и проектную (СПДС) документацию. Здесь можно оформить краткое резюме проекта, отразив тем самым намерения и подробности: используемые материалы, размеры модулей, назначения и другие ключевые для подрядчика сведения.
SketchUp Layout позволяет объяснить какие-то сложные элементы, а также представить работу в реальном масштабе. При этом визуализация происходит на одной странице. Под каждым чертежом можно поставить свою оригинальную подпись, выбрав её из многочисленных шаблонов профессиональных штампов.
Если требуется изменить размеры, нанесённые метки или геометрию, то с помощью SketchUp Layout это можно сделать в два клика. Одним словом, это дополнение для профессиональных конструкторов и проектировщиков.
Зачем нужны плагины SketchUp для проектирования мебели
Плагины SketchUp, с другой стороны, позволяют дополнить функциональность программы, добавляя новые инструменты и возможности, которые делают проектирование мебели более простым, эффективным и точным.
Например, с помощью плагинов SketchUp вы можете:
- Создавать сложные формы и детали: Плагины позволяют создавать сложные геометрические формы, которые являются неотъемлемой частью дизайна мебели. Вы можете добавлять закругленные края, фаски, прорези и другие детали, которые придают модели более реалистичный вид.
- Работать с параметрическими моделями: Плагины позволяют создавать параметрические модели мебели, что означает, что вы можете легко изменять размеры, формы и другие характеристики вашей модели, не изменяя ее с нуля. Это позволяет экономить время и усилия при создании и редактировании моделей.
- Генерировать документацию и рендеринг: Многие плагины SketchUp предоставляют инструменты для создания профессиональной документации, такой как чертежи и спецификации, которые могут быть использованы в производстве мебели. Кроме того, некоторые плагины позволяют создавать высококачественные визуализации и рендеринг, чтобы ваши модели выглядели более реалистично и привлекательно.
Использование плагинов SketchUp для проектирования мебели позволяет улучшить вашу продуктивность, сократить время разработки и повысить качество ваших проектов. Помимо этого, плагины предоставляют возможность эффективного сотрудничества с другими дизайнерами и производителями мебели, так как они предоставляют единый формат файлов и обмен данными.
В итоге, использование плагинов SketchUp делает процесс проектирования мебели более гибким, точным и эффективным, позволяя вам создавать качественные модели, которые находят практическое применение в реальном мире.
Первый запуск Скетчап
Поставляется приложение Гугл Скетчап на русском, поэтому русификатор скачивать не придется. На данном этапе нас интересует сам редактор, то есть приложение SketchUp Pro, а не два других его компонента. Поэтому запускать нужно именно его.
При первом запуске появится окно приветствия с тремя основными вкладками:
- Изучение. Для работы с онлайн сервисами для знакомства с приложением. Необходимо подключение к интернету.
- Лицензия. Здесь можно посмотреть данные о лицензии, при необходимости отредактировать или удалить эту информацию.
- Шаблон. Выбрать подходящий для моделирования шаблон. Например, для разработки предварительных проектов или городского планирования. Нужны для задания единиц измерения и вида модели. Вы всегда сможете его изменить по ходу работы. Библиотека программы включается в себя более 20 доступных для выбора шаблонов.
Определившись с начальными настройками, можно приступать к работе с программой. Для этого нажмите кнопку «Начать использование SketchUp». После этого появится окно с рабочим пространством.
Справка: чтобы отключить экран приветствия, снимите галочку напротив «Всегда показывать при запуске».
Панели инструментов
Панели инструментов — это уже готовые наборы инструментов различного типа, которые сгруппированы по определенным признакам и назначению для более комфортной работы и быстрого к нужным элементам. Всего в SketchUp Pro 2017 насчитывается 22 панели инструментов, которые позволяют:
- рисовать и добавлять новые элементы;
- редактировать и модернизировать уже созданные;
- удалять ненужные, ранее созданные объекты.
По желанию их можно перемещать в любое удобное на экране место, за исключением рабочей области в которой осуществляется основная работа. Чем больше панелей инструментов находится на экране, тем меньше размер рабочей области для моделирования и проектирования. Поэтому ненужные панели лучше удалить.
Чтобы добавить или удалить ненужные панели инструментов, необходимо:
- В верхнем меню нажать на кнопку «Вид».
- В выпадающем списке выбрать самую первую строку — «Панели инструментов».
- Откроется меню, где можно выбрать для отображения нужные панели инструментов.
- Отметьте галочкой нужную строку, чтобы панель инструментов отобразилась на экране.
- Снимите галочку, чтобы ее отключить.
Для более быстрой работы можно создавать собственные панели инструментов. Чтобы это сделать, необходимо нажать «Создать», дать имя для панели инструментов.
Справка: скрыть ненужную панель можно и не заходя в соответствующее меню. Достаточно просто вытянуть ее на рабочую плоскость, а затем закрыть нажатием на красный крестик.
Панели инструментов нужны исключительно для удобной группировки необходимых элементов. Доступ к любому инструменту можно получить и через одноименное меню «Инструменты» в верхней части экрана. Либо использовать горячие клавиши, название которых указывается напротив каждого инструмента. Например, «Ластик» можно активировать простым нажатием клавиши «E» на клавиатуре (английская раскладка).
https://youtube.com/watch?v=runu1iCc9ls
Оптимизация процесса построения каркасного дома с помощью плагинов
Построение каркасного дома может быть непростой задачей, требующей точности и соблюдения строительных норм. Однако, с использованием специальных плагинов для программы Sketchup, процесс построения можно существенно оптимизировать и упростить. Ниже представлены лучшие инструменты и расширения, которые помогут вам в создании каркасного дома.
1. Плагин «Каркасный дом»
Этот плагин предоставляет набор инструментов для создания каркасной конструкции дома. Он позволяет быстро и точно создавать стены, перекрытия и другие элементы каркаса. Плагин автоматически рассчитывает необходимое количество материалов и строительных элементов, что значительно экономит ваше время и упрощает процесс проектирования.
2. Плагин «Каркасный модуль»
Этот плагин предлагает быструю и удобную возможность создания сборных каркасных конструкций. Он позволяет создавать структуры с повторяющимися элементами, такими как балки, колонны и призматические фермы. Плагин также автоматически рассчитывает прочность и необходимые материалы для строительных элементов, что помогает сократить время проектирования и оптимизировать затраты на материалы.
3. Плагин «Стропильная система»
Этот плагин предоставляет удобные инструменты для создания стропильной системы каркасного дома. Он позволяет создавать и редактировать стропила, расположение их в пространстве, а также рассчитывать необходимые размеры и углы наклона стропил. Плагин автоматически выполняет необходимые расчеты, что помогает избежать ошибок и сэкономить время при проектировании и построении дома.
4. Плагин «Смета»
Этот плагин предлагает возможность автоматического расчета стоимости строительных материалов и работ на основе созданной модели каркасного дома. Он учитывает все элементы конструкции, их размеры и количество, а также актуальные цены на материалы. Плагин помогает вам быстро и точно рассчитать стоимость строительства, что позволит оптимизировать бюджет и избежать непредвиденных затрат.
Использование этих плагинов поможет вам значительно ускорить процесс проектирования и построения каркасного дома, сократив время и затраты. Они предоставляют удобные инструменты для создания конструкции, рассчета необходимых материалов и определения стоимости строительства. Установите эти плагины в программу Sketchup, и вы сможете эффективно и точно построить свой идеальный каркасный дом.
TOP 10 HOUSE MODELING EXTENSIONS for SketchUp Part 1
In this video, I just wanted to go through some of the great extensions that are available for creating different kinds of house and building models within SketchUp.
Do you like these SketchUp tutorials and videos?
If so, please consider supporting me on Patreon (click here to support) or by visiting my Support the Show Page!
THE SKETCHUP ESSENTIALS COURSEhttp://www.thesketchupessentials.com/course
Best House Building Extensions – Part 1
- Medeek Foundation – https://www.youtube.com/watch?v=WCQysLKZbSA&list=PLEQT0qjXe6zjImhShRK0_6RScSTsInp0Z&index=6
Medeek Foundation is a detailed foundation building extension that allows you to create accurate concrete foundations for your buildings. This extension can create everything from anchor bolts to rebar for your foundations. - Housebuilder – https://www.youtube.com/watch?v=eBR87a9YXIE
House builder is an older extension that contains a set of tools designed to help you model house framing. It contains everything from framed flooring to wall framing. You can go back and add and move around doors and windows to the walls you’ve created, as well as creating roof framing. Note that this is an older extension, and some people have had some issues getting it installed, but it seems to be working fine for me. - Profile Builder – https://www.youtube.com/watch?v=rvKHQBvuTmg&list=PLEQT0qjXe6zjImhShRK0_6RScSTsInp0Z&index=21
Profile builder is a smart profile building extension. While house builder creates wall framing, you can set up wall assemblies within profile builder that contain things like framing, sheathing, drywall, and batt insulation. Once you’ve created these assemblies within Profile Builder, you can also create a schedule of materials, allowing you to quantify the objects within your model. In addition to assemblies like walls, you can also create objects like stair rails and other objects with repeating pieces with profile builder. - 1001 Bit Tools – https://www.youtube.com/watch?v=dlwTNTJwBwE&list=PLEQT0qjXe6zjImhShRK0_6RScSTsInp0Z&index=8
1001Bit Tools is a collection of tools designed to make architectural modeling much easier. This extension contains everything from wall building tools (including tools to add openings to those walls), stair creation tools, door and window frame tools, roof framing tools, and more. This large toolset contains many useful tools – check out the link below for more information on how to use each of them! - Tig Roof – https://www.youtube.com/watch?v=d-QYW-4z71A&list=PLEQT0qjXe6zjImhShRK0_6RScSTsInp0Z&index=46
Tig’s roof extension is an extension designed to help you create many different kinds of complex roofs easily. This extension works on simple rectangular roofs, as well as roof with more complex shapes, allowing for a lot of flexibility when working with different shaped buildings.
About Justin Geis
Hi, I’m Justin Geis, and I’m the founder of The SketchUp Essentials. I started using SketchUp as part of my work as a general contractor in 2008. I quickly realized the power of the software and started using it for personal projects. I started The SketchUp Essentials as a place to share easy to follow SketchUp tutorials and tips to help everyone harness the power of 3D Modeling in their lives. When not working with SketchUp, I enjoy playing soccer and spending time with my wife and our two dogs.
Exploring the Model Info dialog box
The Model Info dialog box is where you apply settings for your entire model, so it makes sense that templates reflect all the settings you make here. To open the Model Info dialog box, shown in the following figure, select Window > Model Info. To access the different types of settings, select an option from the sidebar on the left.
The following list introduces each of the options in the sidebar:
- Animation: If you animate scenes, as explained in Communicating Your Designs, the settings here set the timing for the transitions and delay between scenes.
- Classifications: If you use BIM (building information modeling) and classification data, as explained in Classifying Objects, you can import classification systems via this panel.
- Components: Set preferences for how components and groups appear when you’re editing inside the component or group context. You can also toggle the visibility of component axes. See Grouping Geometry and Developing Components and Dynamic Components for details.
- Credits: You can view who created a model or click Claim Credit to add the name of the SketchUp license owner to the model. If your model contains components, see who created the components, too. This feature is handy if you’re collaborating with a team to create a model, or if you upload or download models and components via the 3D Warehouse.
- Dimensions: Set the defaults for dimension text. See Adding Text to a Model.
- File: See basic data about the model file.
- Geo-location: Check whether your model is geolocated. If not, you can add a location via Google. SketchUp Pro users can also enter geographic coordinates manually. See Modeling Terrain and Other Rounded Shapes for an introduction to geolocated models.
- Rendering: You find a setting here for anti-aliased textures, which improves performance. See Improving Performance for more about customizing SketchUp to manage performance issues.
- Statistics: This pane keeps track of all the entities your model contains. You find tools for purging unused entities and fixing problems, too.
- Text: Set defaults for screen text and leader text, as explained in Adding Text to a Model.
- Units: Choose the default unit of measurement for your model. Start with the options in the Format drop-down list: Architectural, Decimal, Engineering, or Fractional. If you choose Decimal, you can also choose whether your model uses inches, feet, millimeters, centimeters, or meters as the default unit.
- Model Info window
- SketchUp Preferences dialog box
- Text tool

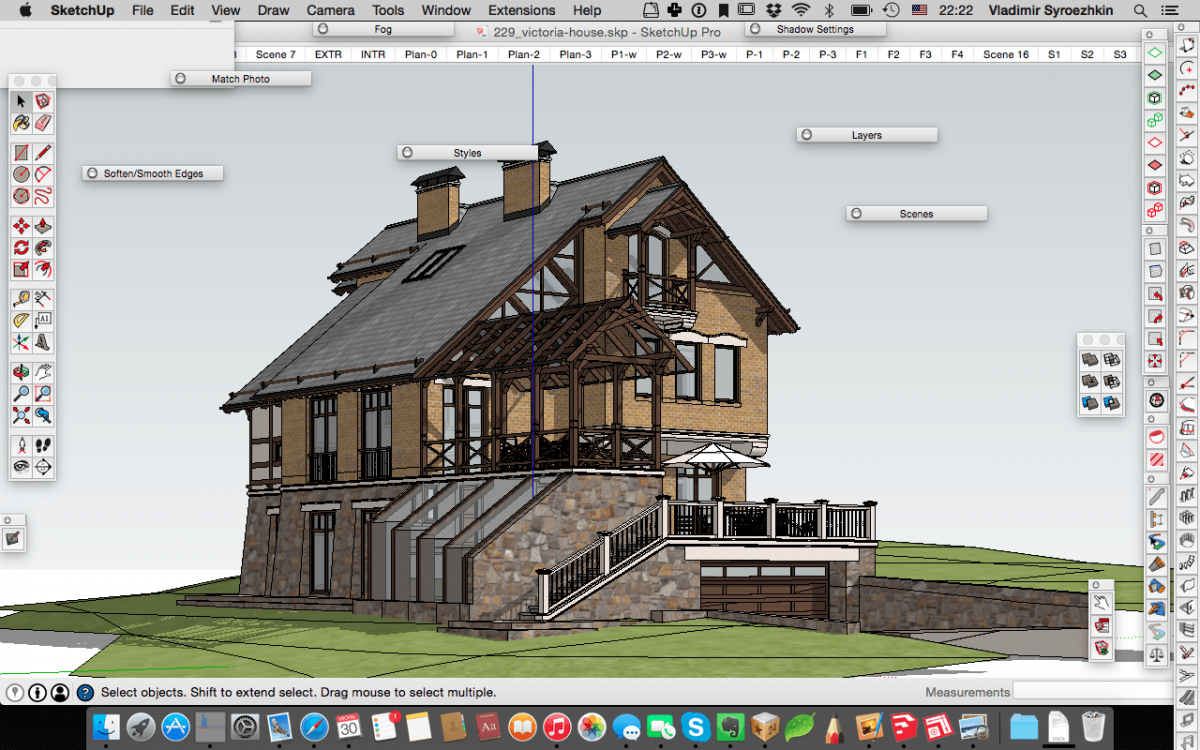

Интерфейс программы
Всего интерфейс программы можно разделить на две главные области: рабочую и место, предназначенное для расположения панелей инструментов и дополнительных вкладок. Так, сверху и вокруг рабочей области располагаются меню и выбранные панели инструментов, по центру — рабочее пространство, слева — окно для быстрой работы со слоями, стилями и другими компонентами.
Чем больше панелей инструментов, тем меньше будет пространство для проектирования.
Верхнее меню состоит из нескольких вкладок:
- Файл. Для создания, открытия и сохранения проектов, других файлов. Здесь же можно настроить параметры для печати, добавить географическое местоположение объекта, экспортировать или импортировать модели для просмотра на Андроид или другом устройстве.
- Изменить. Позволяет осуществлять простейшие действия для редактирования. В том числе, копировать, отменить, вставить, показать, выбрать все. Здесь же можно объединять созданные элементы в группы для более удобного проектирования.
- Вид. Доступ к настройкам панелей инструментов. Активация отображения теней, дымки. Можно выбрать один из доступных стилей для граней, краев, создать анимацию.
- Камера. Необходима для удобного управления видом рабочей области. Есть такие инструменты, как масштаб, вращение и панорама. При необходимости можно расположить камеру в определенном месте, чтобы получить удобный угол обзора.
- Нарисовать. Доступ к инструментам для рисования, создания линий. Здесь же можно создать геометрическую фигуру или воспользоваться инструментом для рисования дуг по 2 или 3 точкам, секторам.
- Инструменты. Перечень доступных для моделирования инструментов.
- Окно. Для редактирования основных компонентов, которые будут отображаться во вкладке справа. Здесь же можно включить консоль для написания программного кода на языке Ruby.
- Справка. Для получения дополнительной информации касательно программного обеспечения.
Для того, чтобы скрыть или показать вкладку «Лоток» в правой части экрана достаточно перейти в меню «Окно» — «Лоток по умолчанию» и выбрать нужную опцию.
Плагины для создания интерьера и ландшафта
SketchUp предлагает широкий спектр плагинов, которые помогут вам создать интерьер вашего дома и дизайн ландшафта. Эти плагины предоставляют различные инструменты и функции для точного моделирования интерьера и создания привлекательного ландшафта.
Один из самых популярных плагинов для создания интерьера — это «SketchThis Furniture Plugin». С помощью этого плагина вы можете добавлять мебельные модели в свои проекты с легкостью. Он предоставляет огромную библиотеку 3D-моделей мебели различных стилей и видов. Вы можете выбрать и разместить мебель в своем проекте с помощью простых интуитивных инструментов. Это позволяет вам создавать реалистичные интерьеры с реальными мебельными моделями.
Еще одним полезным плагином для создания интерьера является «Profile Builder». Этот плагин позволяет вам легко создавать настраиваемые профили для окон, дверей, плинтусов и других элементов интерьера. Вы можете выбирать различные настройки для каждого профиля, такие как форма, размер, материал и текстура. Это помогает вам создавать уникальные интерьеры с точностью до мельчайших деталей.
Для создания привлекательного ландшафта вы можете использовать плагин «Land F/X». Этот плагин предоставляет инструменты для создания и редактирования ландшафтных элементов, таких как деревья, кустарники, цветочные клумбы и трава. Вы можете выбирать различные виды и размеры растений, а также настраивать их параметры, такие как цвет и плотность. Это помогает вам создавать красочные и реалистичные ландшафты.
Если вам нужно создавать сложные модели интерьера или ландшафта, то плагин «Artisan» может быть идеальным выбором. Этот плагин предоставляет инструменты для создания органических форм, таких как кривые и поверхности. Вы можете легко моделировать гладкие кривые и декоративные поверхности с использованием различных инструментов и функций. Это позволяет вам создавать уникальные и красивые модели интерьера и ландшафта.
Описанные плагины являются только некоторым из многих доступных в SketchUp. Вы можете экспериментировать с различными плагинами, чтобы найти наиболее подходящие для ваших потребностей и предпочтений. Плагины помогут вам создать проекты высокого качества и упростить весь процесс моделирования интерьера и создания ландшафта.
Функционал
Окон с предварительными настройками, как в случае с профессиональным софтом у SketchUp нет. Вся геометрия задаётся в одном специальном поле. Карты смещения отсутствуют, что также подчёркивает нацеленность программы на непрофессиональных пользователей.
Функциональные возможности SketchUp:
- обширная библиотека 2Д- и 3Д-моделей;
- работа со сторонними плагинами для визуализации объектов;
- импорт и экспорт проектов;
- поддержка макросов на Ruby;
- группировка объектов;
- визуализация в разрезе, построение сечений;
- работа со слоями;
- создание динамических объектов и полноценных сцен;
- работа с реальными размерами предметов и зданий;
- визуализация «от первого лица».
Популярный сервис Google Earth (виртуальный глобус) построен с помощью SketchUp. Пользователи могут легко импортировать отдельные элементы с этого ресурса, используя их в качестве базы для дальнейшей работы.
12 of the Best Sketchup Rendering Plugins Currently Available
| No | Plugins | Description |
|---|---|---|
| 1 | Vray | Powerful rendering engine for stunning visuals |
| 2 | Brighter3D | Realistic rendering with user-friendly features |
| 3 | Enscape | Real-time rendering for immersive design experiences |
| 4 | Thea Render | Versatile renderer with advanced material editing |
| 5 | LightUP | Real-time rendering with interactive feedback |
| 6 | SU Podium | Photo-realistic rendering with simplicity in mind |
| 7 | Keyshot | Fast and intuitive rendering for high-quality visuals |
| 8 | IRender nXt | Ray tracing for realistic lighting and reflections |
| 9 | Maxwell | Multilight technology for precise lighting control |
| 10 | Render | Seamless integration for enhanced rendering workflow |
| 11 | Twilight Render | Ambient lighting and realistic atmospheres |
| 12 | Indigo | Physically-based rendering for lifelike results |
List of best rendering plugin for SketchUp
1. Vray – The Best rendering plugin for SketchUp
Vray is a powerful rendering engine that can be used to create stunningly realistic images. One of its key features is its ability to accurately simulate light and illumination.
This allows for a wide range of lighting effects, from subtle light mixing to dramatic adaptive lights.
Vray also supports real-time rendering, which means that it can be used to create 3D assets for video games and other interactive applications.
As a result, Vray is an essential tool for any 3D artist who wants to create photorealistic images.
Our 3d rendering studio also used Vray for most of the project, so highly recommend to all new 3D Rendering artists to use it for creating high-quality photorealistic images
Features:
- Real-time rendering
- Real-world cameras
- Animation & virtual reality
- Stylized renders
- Light gen: Simulate a range of natural lighting options for interior and exterior scenes with just a few clicks and easily select the right ambiance
- Light mix: Create dozens of lighting scenarios from a single render — without re-rendering.
- Lighting analysis
- Materials library
- Texture map
- Improved sky model & custom orientation
- Frame Buffer
Pricing:
V-Ray for SketchUp is $350 per year. You can also purchase the V-Ray Collection-which includes 15 products for $699 per year.
Brighter 3D is a SketchUp render plugin for After Effects that adds artificial lighting to 360-degree cameras and animations.
The plugin uses a GPU-based tone mapper to create realistic lighting effects, and it also includes a number of animation presets that make it easy to add moving light sources to your scene.
In addition, Brighter 3D provides a number of options for customizing the plugin’s output, making it easy to create the perfect look for your project.
Whether you’re adding a touch of realism to your 360-degree footage or creating an entire animated scene from scratch, Brighter 3D is the perfect tool for the job.
Features:
- Artificial lighting
- Daylight
- Ambient occlusion
- Depth of field
- 360-degree cameras
- Animation
- Customizable materials library
- GPU-based tone mapper
Pricing:
$149 for a single computer license, with free lifetime product upgrades. A 7-day free trial is available.
3. Enscape
Enscape is a plugin for Revit, Sketchup, Rhino, Archicad & Vectorworks that generates real-time photorealistic renderings, animations, and walk-throughs from within the design software.
With just a few clicks, architects and designers can create stunning images, videos, and 360 panoramas – all with automatically matched lighting, materials, camera angles, and geometry.
Enscape also offers the ability to generate fly-bys and walk-throughs directly from within the plugin, making it an essential tool for any firm that wants to create high-quality visuals while streamlining the design process.
Whether you’re presenting a concept to a client or collaborating with teammates, Enscape is the perfect way to bring your designs to life. Try it free today.
Features:
- Real-time walk-through tours
- Virtual reality presentations
- Asset library
- Collaboration tools
- Export functions
Pricing:
$67.90 per month for a full version license that users can share across multiple machines. It’s $39.90 for a fixed-seat license tied to a single machine. There is also a 14-day free trial available.

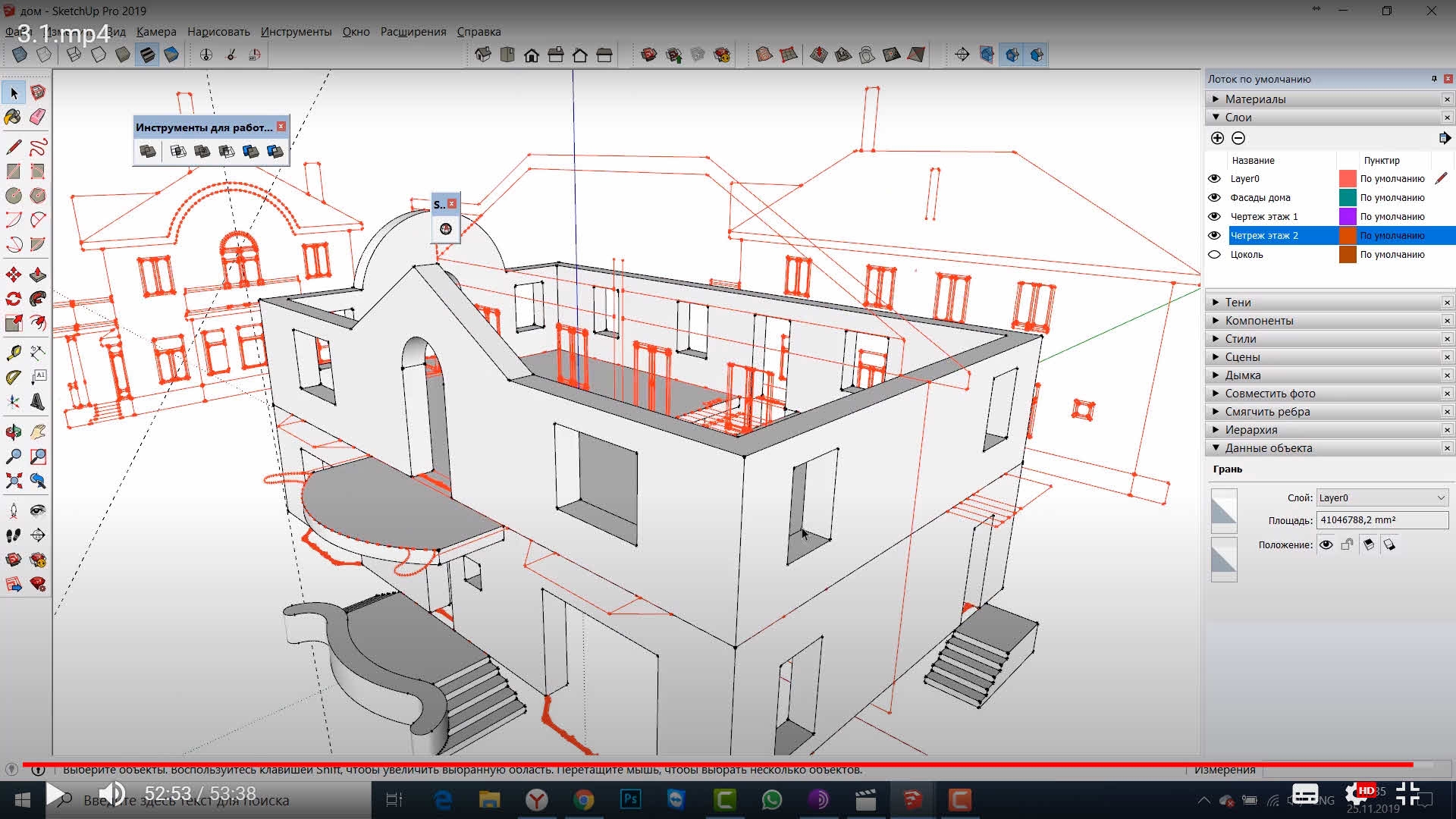

Порядок выполнения
Откроем SketchUp и выберем шаблон Simple Template — Meters.
Выберем инструмент фигуры и нарисуем на земле квадрат по форме дома.
Теперь, выдавим его с помощью инструмента выдавить/вдавить (push/pull).
Сделаем стены. Для этого используем инструмент Сдвиг (Offset).
Повторим операцию ещё раз.
Образовалась довольно узкая рамка, которую можно использовать для создания стен. На этом этапе стоит добавить все запланированные перегородки.
Лишние линии убираются инструментом Ластик (Erase).
Выдвигаем стены.
Прорежем двери и окна. Для начала по периметру дома создадим направляющую линию. Последней линией контур не замыкаем, иначе образуется новая плоскость.
Нарисуем на стене квадрат и выделим его.
Нажимая Ctrl+C и Ctrl+V, копируем его по стене, привязывая к линии.
После копирования окон лишнии линии стираем.
С помощью инструмента Вдавить/выдавить вдавливаем окно до состояния «На грани» (On Face).
Теперь, инструмент запомнил глубину и можно вырезать окна двойным кликом.
Вырежем дверь похожим образом.

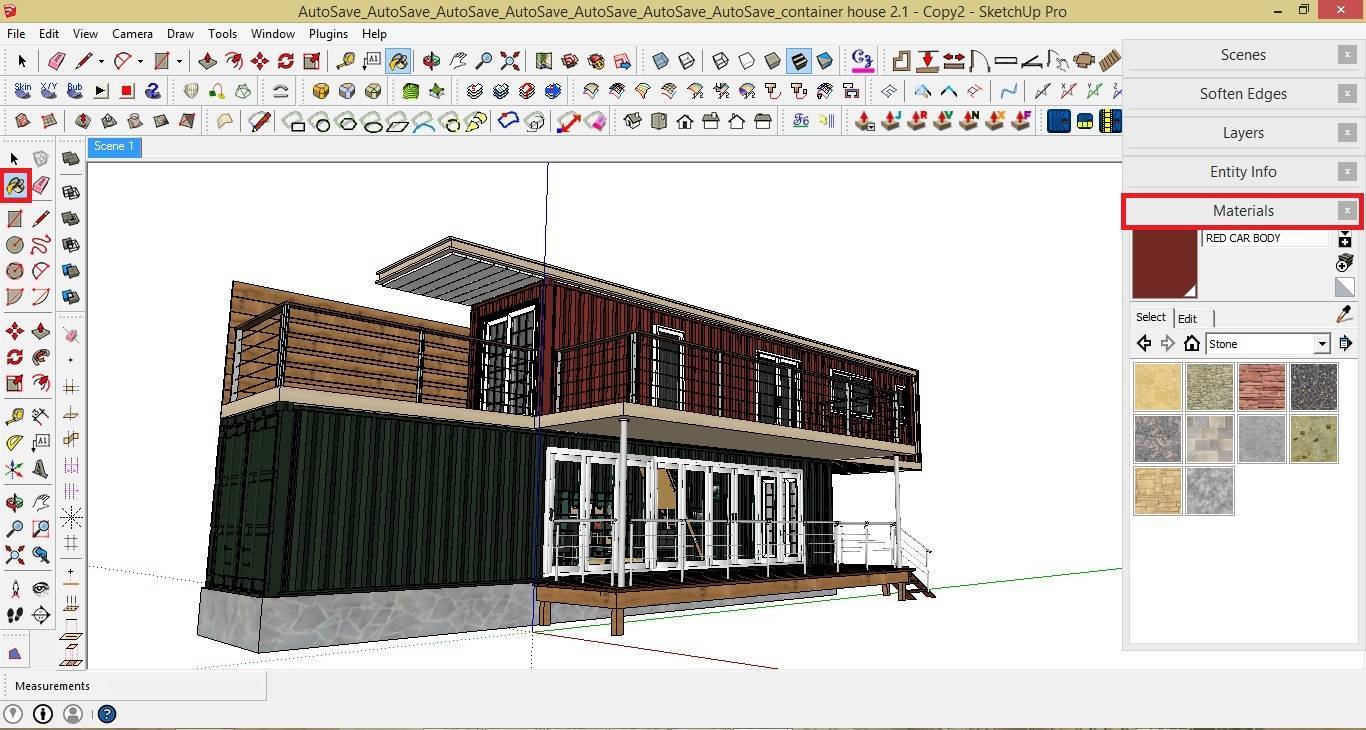

Используем инструмент «Ведёрко» (Paint Bucket) для наложения текстур. Выберем подходящую текстуру и зальём пол с фундаментом.
Аналогично поступим со стенами.
Чтобы наложить текстуру на замкнутый контур, нажмём Shift, чтобы наложить на все плоскости, имеющие такую же текстуру — Ctrl.
Текстура на стену легла не идеально. Перейдём в свиток Текстура-Позиция, и перетягивая красный ползунок мы изменим позицию текстуры, а зелёным — её размер.
Сейчас текстура этой стены отличается от остальных стен. Используем клик левой кнопки мыши по этой стене с зажатым Alt на инструменте «Ведёрко», чтобы запомнить настройки текстуры на этой стене.
И красим инструментом «Ведёрко» остальные стены.
Перейдем к созданию крыши. Для этого нужно заблокировать данный участок от редактирования, чтобы ничего не испортить. Выделим дом и вызовем свиток меню «Сгруппировать».
На одном из торцов дома создадим плоскость для крыши.
Попрошу заметить, что мы вышли из группы кликом по пустому месту на экране. Если плоскость маленькая, её можно увеличить инструментом «Растянуть» (Scale).
Рисуем на плоскости очертания крыши. Лишние линии можно стереть.
Инструметом Выдавить/вдавить придаём объем.
Используем «Сдвиг» на крыше, чтобы добавить объёма.
И вдавим плоскость немного внутрь.
Окрасим всё подходящими текстурами и удалим человека. Домик готов для импорта в Unity!
В настройках импорта в Unity надо выставить галочку Generate Colliders, а во вкладке Material – Use External Materials.
При этом, импортируются все материалы и создадутся папки.
Теперь, у вас есть своя собственная модель дома, для использования в играх!
Системы автоматизированного проектирования

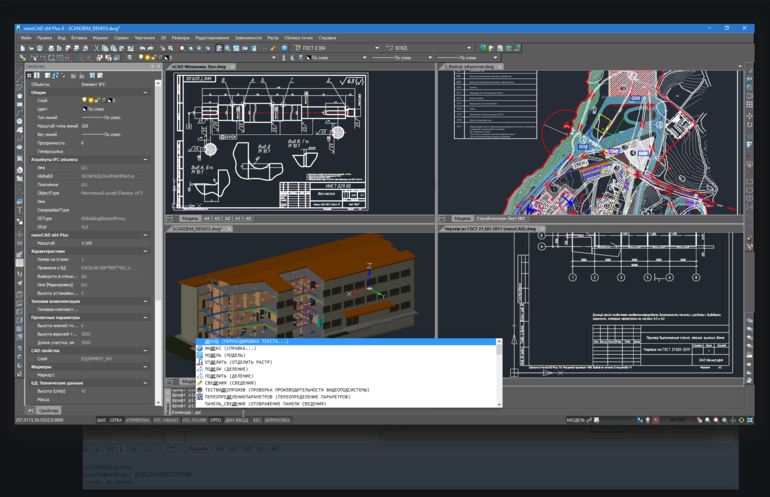

Система автоматизированного проектирования, или в сокращении САПР, представляет собой определенную программную среду, в которой процесс проектирования комплексно автоматизируется. Говоря простым языком, САПР полностью исключает метод карандаша и бумаги, позволяя вам в кратчайшие сроки прийти к детальному и реалистичному результату. Далее в статье мы обсудим наиболее удобное и эффективное ПО для автоматизированного проектирования, однако не все так просто. У таких программ есть три больших недостатка:
- Сложность. Нельзя просто так взять и за пару секунд стать продвинутым проектировщиком. Хоть современные САПР и имеют интуитивно понятный интерфейс, чтобы создать по-настоящему хорошую модель придется потратить как минимум несколько часов на освоение базового функционала.
- Отсутствие русифицированной версии. Работа с программами моделирования осложняется отсутствием русской версии в большинстве случаев. Зарубежная терминология может серьезно вас запутать и замедлить весь процесс.
- Цена. Хороший софт не распространяется за дешево или бесплатно. Если вам нужен скетч на быструю руку или общий план пристройки к загородному дому, то хватит и пробной версии. Но если вы настроены серьезно, то придется заплатить в районе $300 (или скачать пиратскую версию).
Совет: как только вы выберете наиболее подходящий софт для моделирования, в первую очередь посмотрите несколько обучающих видео. Например, для желающих работать в AutoCAD Architecture есть отличная серия уроков, где за час с лишним можно ознакомиться с интерфейсом и приступить к полноценной работе.

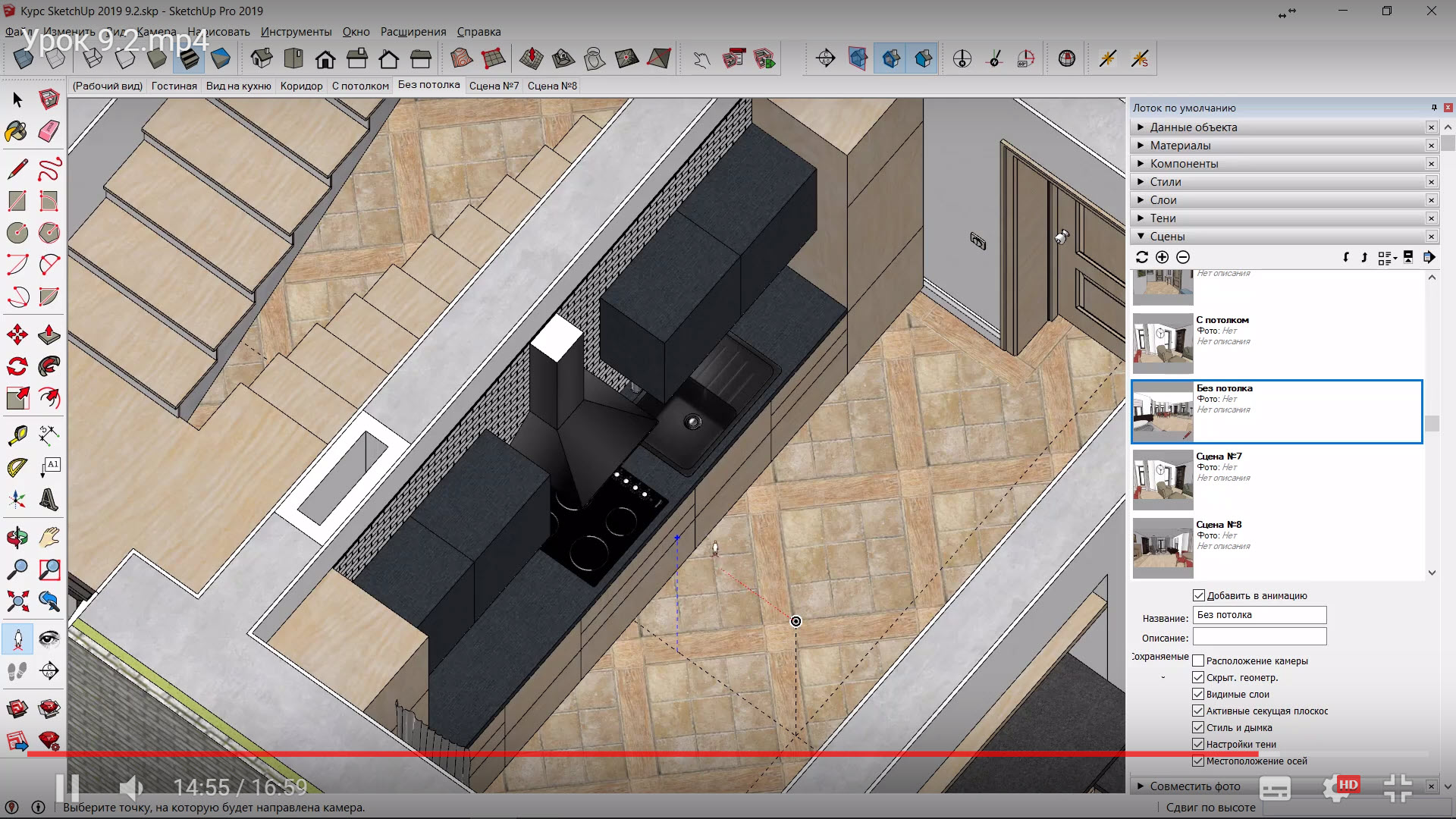

SketchUp: библиотека моделей
Очень часто возникает такая ситуация, когда нет необходимости использовать какую-то уникальную модель мебели. Например, нужен обычный стандартный шкаф из «ИКЕА». Безусловно, очень многим людям приходила в голову эта очевидная мысль. И, конечно, нашлись те, кто спроектировал стандартные и самые распространенные модели мебели. И такие модели можно просто скачать и добавить уже готовые в свой дизайн проект.
Для этого во вкладке «Окно» нужно найти 3D Warehouse.
Это своего рода библиотека моделей. Здесь можно найти огромное множество уже готовых предметов интерьера, начиная с дивана, и заканчивая шторами. В этой библиотеке очень много типов мебели из «ИКЕА». Это крайне удобно, если нужно составить бюджетный и лаконичный дизайн проекта. Также в библиотеке можно найти очень много моделей популярных дизайнерских предметов. Например, светильники из готовых шаблонов одно время очень часто мелькали на фотографиях с современными интерьерами.
Нечто подобное можно найти в библиотеке моделей.
Поиск осуществляется по ключевым словам. Очень полезно будет использовать запросы на английском языке. Они дают большее количество результатов. Некоторые сайты производителей мебели рядом с конкретным товаром порой размещают ссылку на скачивание 3D-модели
На это стоит обращать внимание и можно использовать
