Тонкости установки розеток в гипсокартон

Установка смесителя на гипсокартон

Настенный смеситель, перекидной или с изливом, имеет на корпусе два отверстия для подключения патрубков к трубам подводящего водопровода. Патрубки для подключения, обычно, имеют эксцентрик смещения, который позволяет «ловить» нужное расстояние между вводами, а само соединение осуществляется через муфты или водорозетки.

Муфты используются для стальных труб водопровода, так как они (трубы) могут служить опорой для удержания смесителя. Современный водопровод из металлопластика или полиэтиленовых труб подключается через водорозетки, которые кроме подключения принимают на себя удержание смесителя.

Особенность водорозеток в их жестком креплении либо к основанию, либо к монтажной планке. На фото видим две одиночные водорозетки для крепления к вертикальному основанию (стене). На втором фото видим две водорозетки, на монтажной планке.

Для установки смесителя на гипсокартон или подключения шланга водоснабжения, водорозетки крепятся внутри гипсокартонной конструкции на деревянные подкладки, которые заранее закрепляются между стойками каркаса.

В качестве подкладки используют деревянные планки (доски) шириной 150 мм, или специальные закладные траверсы из влагостойкой фанеры. На фото траверса КНАУФ и схемы её установки.

Само крепление водорозетки не представляет сложностей, главное, чтобы водорозетка не шаталась, не имела люфтов и прочно держалась на планке или траверсе.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

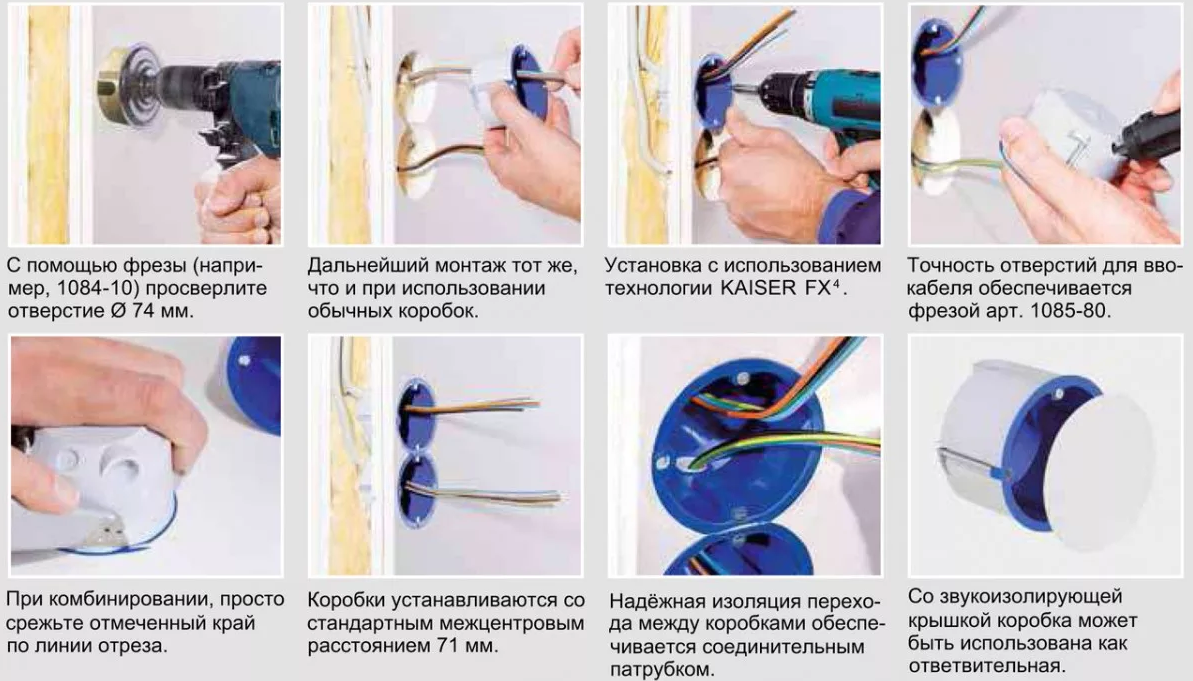

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

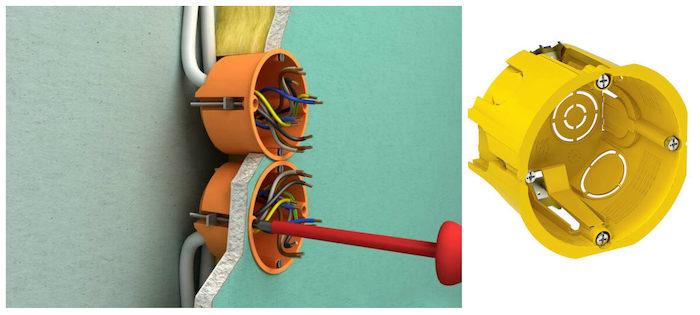

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.

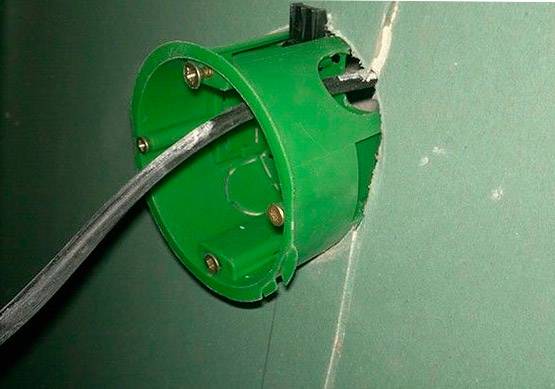

• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Установка розетки в стену из бетона или кирпича

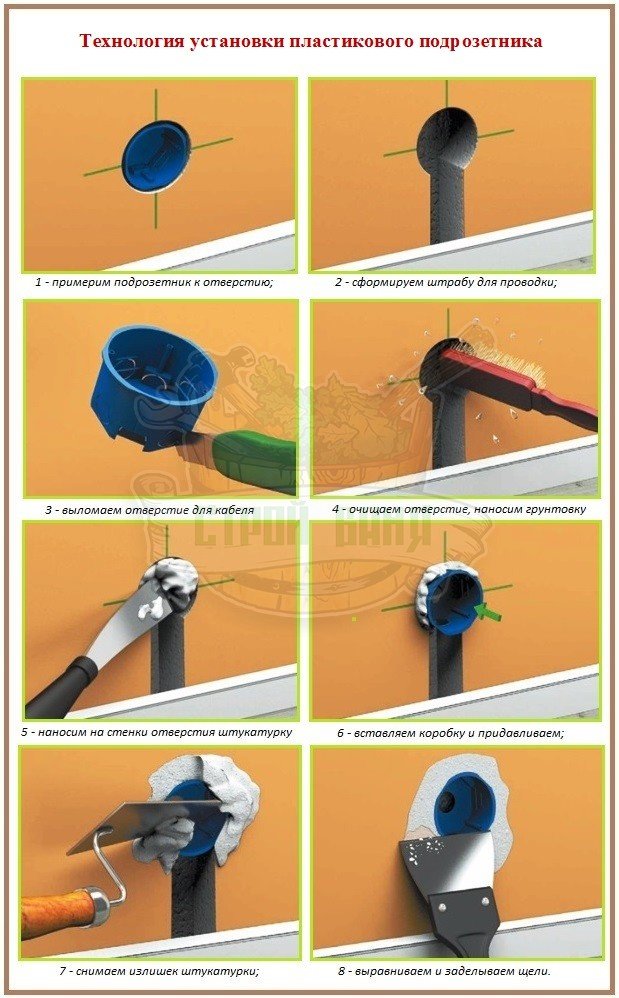

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

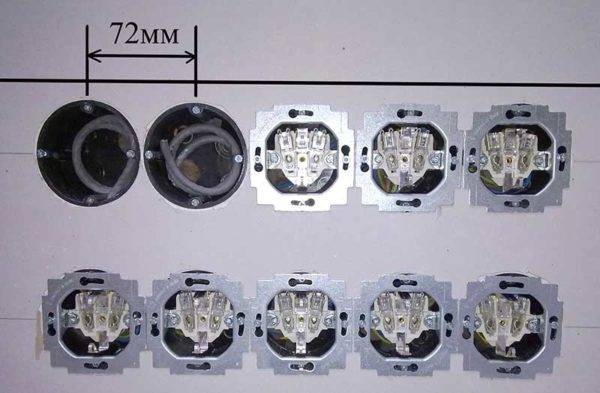

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

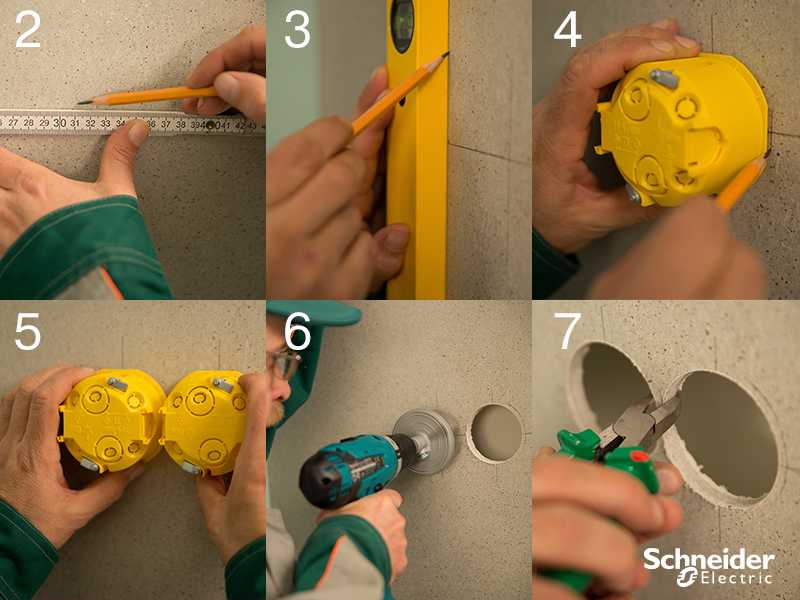

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

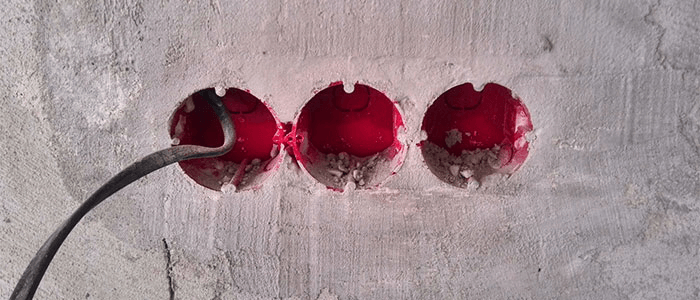

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

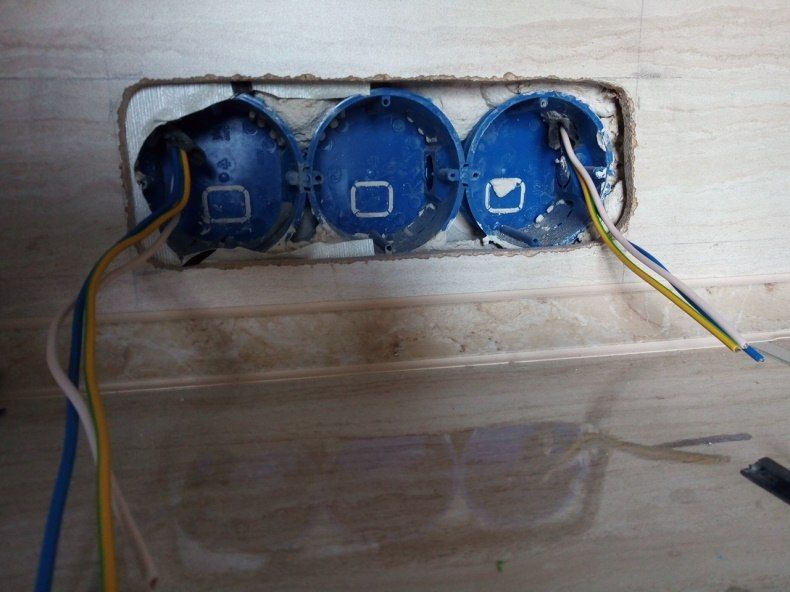

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

С чего начать

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

Приступаем к изготовлению отверстий для подрозетника

Если вы сомневаетесь, что сможете сделать все достаточно точно – можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 – 4 мм и немного облегчить себе задачу. Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий. Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия. Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля

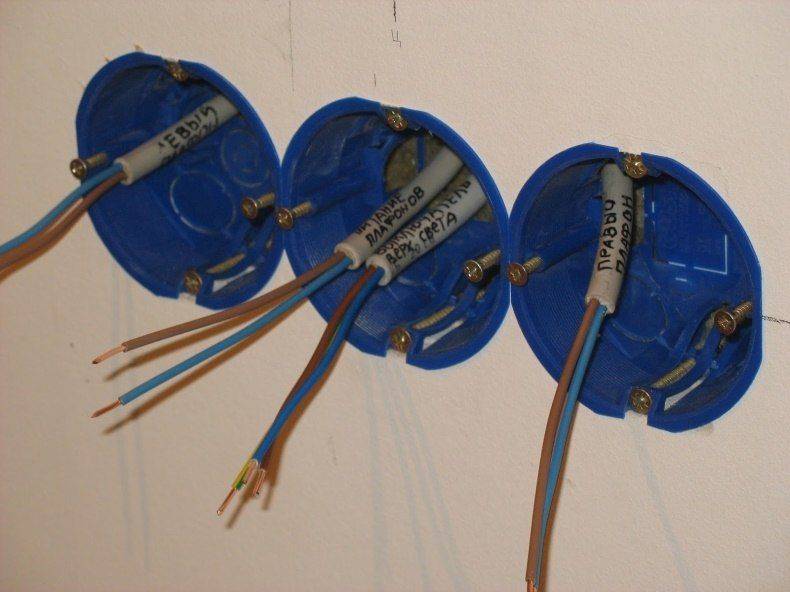

Заводим кабель в подрозетник и устанавливаем его.

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону

Проделываем эту операцию со всеми подрозетниками.

Проделываем эту операцию со всеми подрозетниками.

без рапределительных коробок

качественное расключение

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно. От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками

Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво. Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка. Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно. От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво. Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка. Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Подбор розеток со стаканами

На гипсокартонной стенке можно установить всякую розетку: одиночную, двойную или тройную, с декорационными компонентами. Но стоит делать выбор подрозетников скрупулёзнее.

Облицовка стен гипсовыми листами признана легко возгораемым сырьём, потому нужно придерживаться правил противопожарной безопасности. Наиболее опасный компонент в целой конструкции – место выхода тока чрез розетку.

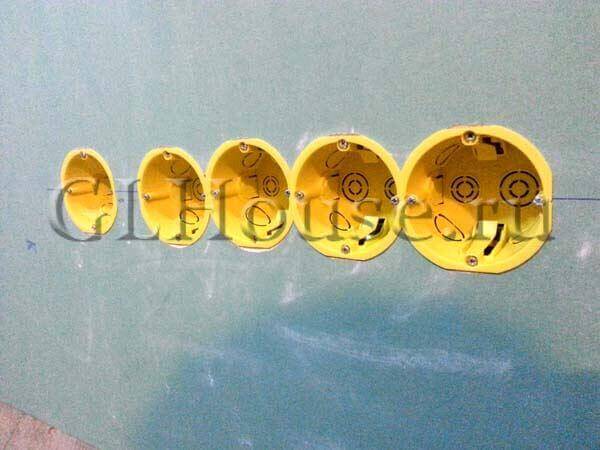

Подбирая подрозетники нужно отталкиваться от нахождения листа гипса по отношению к стенке. Типичный стакан обладает размерностью 50 мм, но года ГКЛ находится плотно к стене, его следует избирать по ситуации.

Вырезаем отверстия для подрозетников в гипсокартоне

Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек». Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм.

У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.

Дальнейшая процедура довольно проста: упираем центрирующее сверло в нанесённые нами отметки, и аккуратно высверливаем коронкой четыре отверстия.

Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку. Учитывая особенности материала, можно вполне обойтись без коронки

Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно

Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

• Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
• Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
• При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
• Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
• Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
• Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.
• Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

Монтаж и подключение розетки и выключателя

Установка подрозетника в гипсокартон

При выполнении электромонтажных работ в гипсокартонных конструкциях укладка кабеля производится заранее во внутренние полости перегородок и стен. Иногда для этих целей оставляются технологические отверстия, а протяжка проводов осуществляется протяжкой.

Все места, где в дальнейшем будут устанавливаться распределительные и установочные коробки, отмечаются и здесь же остается некоторый запас кабелей для последующих соединений. Большое значение имеет то, какой длины будет оставляемый провод. Отметки каждой точки делаются карандашом, маркером или саморезом, вкрученным в эту точку.

Разметка подрозетников для гипсокартона выполняется так же, как и в бетонных стенах, с такими же расстояниями между центрами осей.

Размечать и оставлять места для подрозетников в местах соединения нужно очень внимательно, поскольку испорченное отверстие сложно заделать и восстановить. Сверление выполняется дрелью или шуруповертом, в качестве рабочей части используется стандартная коронка по дереву, 68 мм в диаметре.

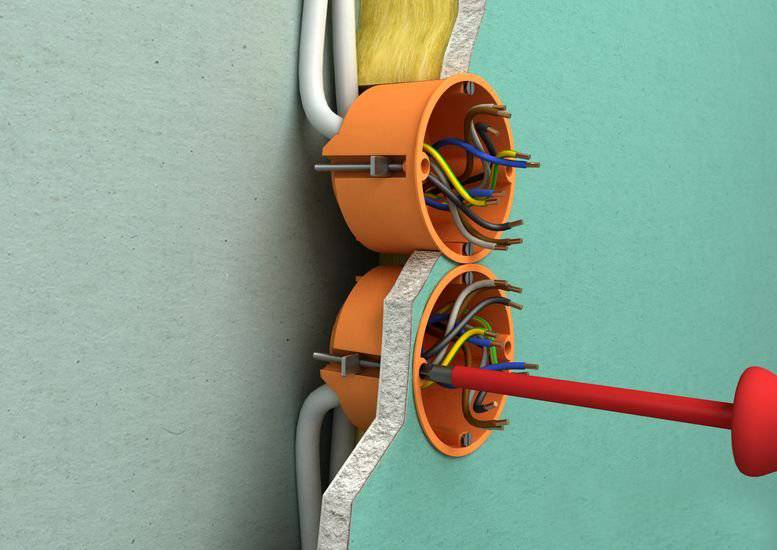

Провода выводятся и размещаются в подрозетниках до установки их на свое место, в противном случае в дальнейшем такая укладка станет невозможной. Поэтому после сверления провода подтягиваются к отверстию и выводятся наружу. После этого можно приступать к монтажу установочной коробки. На этом этапе возникают определенные трудности, связанные с конструктивными особенностями ушек, фиксирующих изделия.

Неправильная конструкция не дает возможности подрозетнику войти в подготовленное отверстие и держаться как надо. При выборе изделия ушки нужно раскрыть и проверить, чтобы они не вываливались и не выступали за габариты коробки.

Если же подрозетник все-таки остался нестандартным, в гипсокартонной поверхности делаются прорези для ушек под небольшим углом. Такая прорезь делается с какой-то одной стороны и ее вполне достаточно, чтобы коробка встала на свое место. В этом случае нужно внимательно следить за размерами прорезей. После всех операций остается лишь вставить подрозетник на свое место, зафиксировать саморезами и закрепить розетку.

Иногда случается так, что через некоторое время после начала эксплуатации отдельные коробки выпадают из своего отверстия. Если она вывалилась, то данная проблема решается путем закрепления саморезами через основание или с помощью клея. Если гипсовое основание оказалось раскрошенным, его можно исправить нанесением штукатурного раствора с предварительной грунтовкой основания клеем ПВА.

Читайте далее:

Как установить розетку самостоятельно

Как установить розетку в гипсокартоне

Диаметр подрозетников

Как установить сетевую розетку

Установка подрозетников

Подрозетники по бетону

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

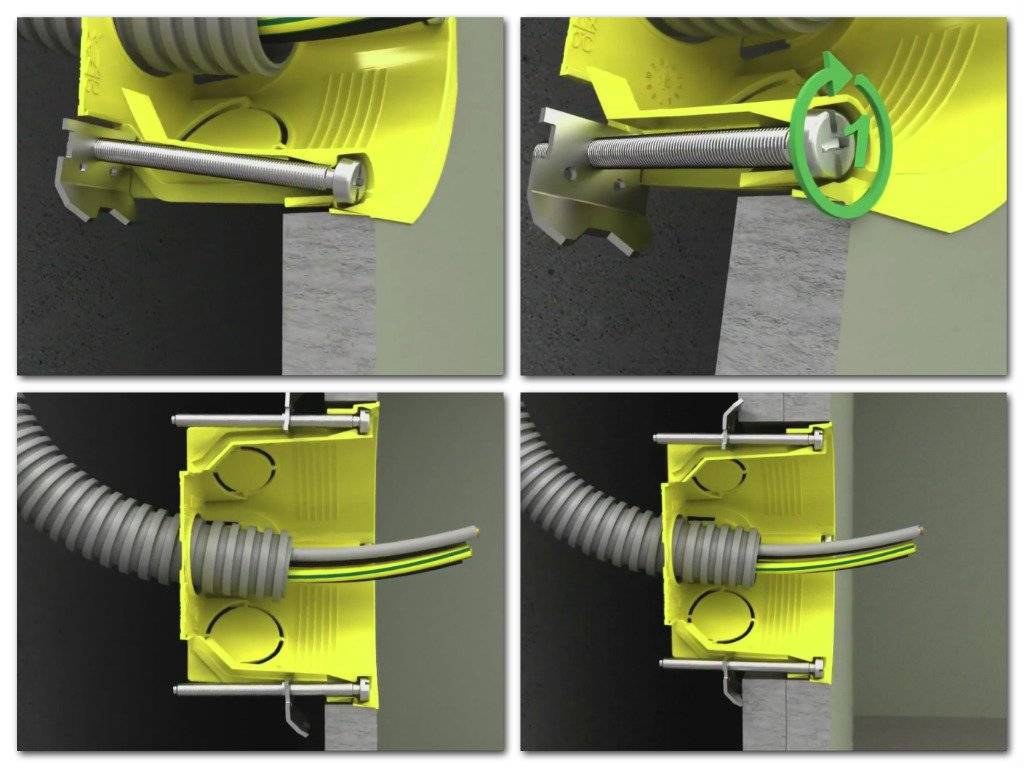

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы. Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.

В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.

То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.

Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.

Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).

Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка.

Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.

Затем наносим ровную горизонтальную линию через отмеченную точку.

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).

Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.
