Виды конструкций для увеличения тяги в дымоходе
Виды конструкций для дымохода
Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.
Увеличить тягу в дымоходе можно, если установить:
- ротационную турбину;
- флюгер;
- электрический вентилятор;
- стабилизатор;
- дефлектор.
Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.
Роторная или ротационная турбина
Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться
Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.
Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.
Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

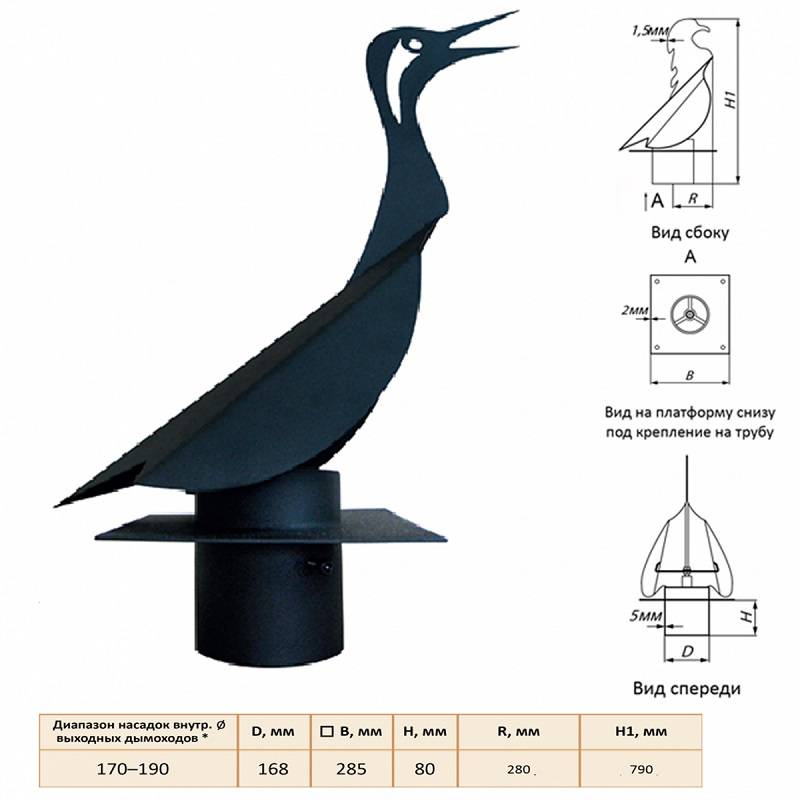

Флюгер
Флюгер поворачивается против ветра и защищает трубу от задувания
Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.
Детали конструкции:
- центральная ось;
- фигура;
- роза ветров.
Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.
Электрический вентилятор
Усилить скорость дыма можно с помощью электрического вентилятора
Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.
Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.
Стабилизатор
Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.
Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:
- стабилизирует давление в топке;
- ослабляет избыточную тягу в трубе и улучшает КПД котла;
- защищает помещение от возникновения обратного засасывания дыма.
Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.
Дефлектор
Дефлектор с разным диаметром насадки усиливает скорость дыма
Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.
Стандартное исполнение предполагает наличие трех деталей:
- верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
- нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
- конусообразный колпак.
Плохая вытяжка — причины
Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.
Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:
- Внутренние условия в доме;
- Условия перемещения воздушных потоков внутри помещения.
- Температура воздуха в отапливаемой зоне жилого дома.
- Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
- Количество проживающих в доме других потребителей кислорода – людей или животных.
На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.
- Внешние факторы:
- Влажность и температура воздуха.
- Размер атмосферного давления.
- Активность и сила восходящих потоков воздуха.
- Интенсивность инверсионных воздушных течений направлением сверху вниз.
- Энергия и направление ветровых потоков.
Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.
- Как влияют факторы конструкции дымоотвода
- Характер расположения дымохода – наружный (пристенный) или внутренний.
- Длина дымоотводной трубы и количество колен и переводов.
- Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
- Высота дымовика и положение верхней точки трубы относительно конька крыши.
- Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
- Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.
Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки.
Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.
Причины плохой тяги
Условно можно выделить две большие группы: конструктивные особенности дымохода и внешние факторы, которые влияют на уровень тяги.
Конструктивные особенности включаю в себя такие моменты, как:
- Использование колен, тройников по ходу дымохода, обход препятствий, которые создают аэродинамическое сопротивление.
- Использование неверного сечения дымохода и высоты, отличных от требований производителя котла.
- Неправильная установка шибера (заслонки) и ее настройка
- Наличие оголовка дымохода, зонтиков, искрогасителя и т.д.
Под внешними факторами подразумеваются:
- Расположение выхода дымохода ниже конька крыши, что при определенном направлении ветра может вызвать «опрокидывание» тяги.
- Наличие габаритных объектов неподалеку от дымохода, соседнего здания или другой конструкции, которые создают зону разряжения или, наоборот, повышенного давления в области дымохода.
- Преобладание сильных ветров или, наоборот, засилье штилевой погоды.
Все это влияет на уровень тяги, часто создавая дополнительное сопротивление и снижая ее. В любом случае потребуется найти адекватный способ усилить тягу или стабилизировать ее, чтобы обеспечить наиболее эффективный режим работы котла или печи.
Усилитель тяги дымохода своими руками. Как сделать мощный усилитель тяги дымохода своими руками — инструкция
Как правило, применительно к жилым строениям система дымоудаления монтируется в случаях, если их отопление организовано с использованием генератора тепла любого типа, за исключением электрического. Одна из наиболее часто встречающихся проблем при эксплуатации отопительного оборудования – недостаточная тяга в трубопроводе. Разберемся, как ее можно решить с помощью усилителя тяги дымохода, который несложно сделать своими руками.
Существует несколько причин такой недостаточной тяги, и о них следует знать, прежде чем приступать к самостоятельному конструированию специального устройства – дефлектора.
Засорение канала
Самый легкий случай. Достаточно прочистить дымоход (своими силами или пригласив специалиста), и тяга восстановится. Это одна из самых распространенных «болезней» труб, выложенных из кирпича, и «лечится» она довольно просто.
На заметку!
О достаточности тяги можно судить по оттенку пламени в печи. Если он темно-красный, то тяга ниже нормы. Золотистый цвет говорит о том, что все в допустимых пределах.
Как сделать усилитель тяги
Рассматривать все конструкции не имеет смысла, так как профиль труб, сечение, материалы, из которых они сделаны – разные. Функционирование каждого дымохода имеет свою специфику. Для кирпичной трубы усилитель выглядит так.
Оптимальным вариантом считается круглое сечение – самое эффективное инженерное решение. Именно такие дымоходы в основном и монтируются в частном секторе. Рассмотрим, как сделать простой усилитель тяги дымохода своими руками.
Дефлектор на круглую трубу
Принцип его работы основан на создании зоны разряжения на пути восходящего горячего воздуха частичным перекрытием канала. Образующиеся вихревые потоки снижают давление в этой области, тем самым увеличивая скорость перемещения дыма, то есть тягу. Но поставить на трубу «просто колпак» – это не решение проблемы. Все его линейные параметры взаимосвязаны и рассчитываются по специальным формулам.
Чтобы упростить читателю работу, автор предлагает воспользоваться готовой таблицей со всеми необходимыми данными:
Этой информации вполне достаточно, чтобы сделать простейший дефлектор — усилитель тяги. Ну а как кроить, гнуть, клепать листовое железо расписывать не стоит – это элементарные вещи. Не имея простейших навыков работы с бытовым инструментом, заниматься конструированием и сборкой усилителя не имеет смысла.
Во избежание «подсоса» воздуха место примыкания дефлектора к трубе заделывается герметиком категории «жаропрочный».
Способы установки
Самый распространённый — вертикально вверх. В верхней части плиты делается выход для дымохода, реже сбоку или под углом.
Выход дымохода из помещения может быть:
- В потолочное перекрытие или кровлю;
- Через стену или опору беседки (самый неудобный через стекло в окно);
- Интегрирован в стену или опору;
- В проём между опорами (в этом случае застеклить или завесить противомоскитной сеткой не получится).
Прокладка дымохода в проекте — компромисс между затратами, эстетикой и функциональностью. Постройка сразу всего комплекса печи и беседки позволяет получить более гармоничное строение, чем у уже готовую беседку помещать печь или возводить беседку вокруг уличной печи.
Монтаж естественной вентиляции
Варианты размещения вентиляционной системы
Конструкция дымохода в зависимости от расположения
Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.
Для установки приточного канала нужно:
- Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
- Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
- Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.
Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.
Схема конструкции вентиляционной системы
Дефлекторы для вытяжки
Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.
Обратите внимание! Несмотря на свою простоту и низкую стоимость, дефлектор неэффективен в безветренную погоду. Устройство не работает от электричества или другого источника питания, а полностью зависит от ветровой нагрузки. Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов
Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов
Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.
Разновидности дефлекторов:
- Дефлектор Вольперта.
- Дефлектор Григоровича.
- Круглый или шаровидный дефлектор.
Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*
К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.
Как собрать самому?
Стабилизатор тяги дымохода собрать своими руками реально и вполне под силу, даже обычному человеку, мало знакомому с вопросами ремонта и конструирования. Главное знать некоторые особенности и иметь в наличии определенный инструмент, который значительно облегчит вам учесть при работе и позволит создать механизм ничем не уступающим заводским аналогам, а возможно даже лучше.
Итак, перечень инструментов:
- Баллон с газом, по примеру сжатого аргона.
- Листы «нержавейки» напоминающие «лепестки», либо обычные кругляки.
- Отдельный лист «нержавейки», с толщиной не мене 1,2 мм.
- Сварочный аппарат.
- Арматура либо прут, диаметр не менее 8-10 мм.
- Болты, шайбы, гайки, заклепки.
- Такие инструменты, как ключи, отвертки, ножницы по металлу, молоток и тому подобное.
Учитывайте тот факт, что для изготовления собственноручно стабилизатора, подойдет только «нержавейка». Цинковое покрытие попросту не пригодно в таком случае. Чтобы стабилизатор имел универсальное значение, то есть обладал возможность регулировать и перекрывать дымоход, нужно сделать следующие действия:
Скрутите трубу, размеры в пределах 300 мм. Приварите её стыковым образом, внахлест должен быть порядка 10 мм
Обратите внимание, что внутренний диаметр не должен быть менее 115 мм. Зашкурите швы обеих сторон
Прикрутите винтовой фиксатор, который будет отвечать за поворот «лепестка на 180 градусов. Для проворачивания клапана, установите для удобства дополнительную рукоять. Сделайте бортик.. Устройство готово к установке
Устройство готово к установке.
Лучшие ответы
Владимир:
Легкий! Противопоказаний нет ни по законам физики, ни по законам . эх.)
Валерий Бондарчук:
Жестяная банка. Если не утеплить минеральной ватой, она будет конденсироваться и сильно ржаветь в месте перехода!
Блэк Джек:
Можно: чем толще цинк, тем дольше он будет гореть, и даже если утеплить минеральной ватой, то из-за ухудшения условий охлаждения труба тоже быстрее сгорит
Sergey08:
Так что еще лучше будет меньше нагрузки на трубу, как если бы она была сделана из асбеста. Гореть, как пишут, наверное, на выходе из трубки не будет температуры не выше 70-100 градусов, сколько раз трогал. На 15-20 лет хватит миллиметрового цинкования, так что не переживайте. А еще лучше надеть трубку, смазанную силиконовым герметиком, выдерживает до 200 градусов.
Юрий:
Пожалуй, учтите, что оцинкованную трубу нужно ставить на асбест, а не на асбест .
Элина Линберг:
Асбестовые трубы для камина вообще не используют… При нагревании асбест имеет свойство лопаться. Вспомните, как сланец расходится от горящих домов. Но что я могу сказать себе, когда-то лежал в саду, когда соседская трубка вот так жужжала в соседской бане…. Замените всю трубку на металлическую, не рискуйте.
Стас Шабанов:
асбестовая труба обычно представляет опасность.
Почему дымоход работает неправильно
Если выяснится, что тяги нет или она плохая, то нужно постараться разобраться, почему так произошло.
1. Самая сложная ситуация — плохо спроектированный дымоход (неверно подобранное сечение, диаметр трубы или высота дымохода неправильно рассчитана). Если неопытный человек берется делать дымоход своими руками, то он часто допускает фатальные ошибки. Если причина в неверном проекте, то единственное, что можно будет сделать – это полностью перестроить систему дымоотведения.
2. Еще один ответ на вопрос, почему нет тяги – это халатно смонтированный дымоход (негерметичность стыков). В этом случае, устранить неисправность можно своими руками.
3. Возможно, дымоход засорился, и его просто надо прочистить. Для этого можно пригласить специалиста или сделать работу по прочистке своими руками. Может быть, в помещении «гуляет сквозняк», и из-за этих воздушных потоков нарушена работа дымохода.
Обратная тяга
А почему возникает обратная тяга и что делать при ее появлении? Обратная тяга — неправильная работа системы отопительного устройства и дымохода в целом. Определение «обратная тяга» говорит само за себя: «отработанное» топливо в виде дыма возвращается обратно в помещение, вместо того, чтобы уходить в атмосферу.
Причины обратной тяги в дымоходе могут быть самыми разными, начиная от проектирования и заканчивая материалами, из которых монтирован дымоход. Основные моменты, которые обязательно надо проверить при неправильной работе дымохода.
- Ошибка при расчете габаритных размеров дымохода:
- ошибка в расчетах поперечного сечения ведет к неправильно подобранному диаметру трубы дымохода;
- высота трубы рассчитана неверно (не соблюдены рекомендации строительных норм и правил, касающиеся высоты и расположения дымохода).
- Отступления от предъявляемых требований к устройству дымоходов:
- абсолютная гладкая наружная поверхность дымохода;
- отводить трубы допускается не более чем на метр, если нужно, то под углом 30°;
- дымоход не защищен специальным наконечником от атмосферных явлений (не касается дымоходов, предназначенных для газовых котлов).
- Неправильный монтаж элементов дымохода:
- Неподходящий строительный материал для дымоходов.
- Засорение некоторых участков трубы.
- Очень холодный воздух в трубе перед началом работы отопительного устройства.
- Непогода на улице, порывистый ветер, атмосферные осадки.
- Температура на улице выше температуры в помещении.
Постарайтесь адаптировать все причины, приведенные выше, к вашей ситуации, и вы обязательно поймете, почему нет необходимой тяги в дымоходе.
Опрокидывание тяги в дымоходе
Опрокидывание тяги носит кратковременный характер. За небольшой период времени происходит втягивание «отработанного» топлива обратно в помещение, потом тяга восстанавливается. При условии, что изначально в работе дымохода такого не было, можно предположить причины возникновения обратной тяги в дымоходе.
Как сделать усилитель тяги дымохода своими руками: пошаговая инструкция
Если вы столкнулись с проблемой слабой тяги дымохода и хотите усилить ее своими руками, то этот пошаговый руководство поможет вам решить эту проблему. Следуя простым шагам, вы сможете улучшить тягу дымохода и избавиться от дымовых задымлений в вашем доме.
Шаг 1: Очистка дымохода
Перед тем как усилитель тяги, необходимо убедиться, что дымоход полностью очищен от сажи и других отложений. Это можно сделать с помощью специальной щетки или профессиональными моющими средствами. Очистка дымохода позволит вам достичь максимальной эффективности усиления тяги.
Шаг 2: Установка угольного фильтра
Установите угольный фильтр в дымоход, чтобы улучшить тягу и уменьшить запахи. Угольный фильтр позволяет улавливать вредные вещества, а также снижает количество загрязнений в дымоходе. Установка угольного фильтра — простая и доступная процедура, которая позволит улучшить качество работы дымохода.
Шаг 3: Установка воздушного провода
Для усиления тяги дымохода вы можете установить воздушный провод. Воздушный провод позволяет подавать дополнительный поток воздуха в дымоход, усиливая тягу и улучшая сгорание топлива. Для установки воздушного провода необходимо просверлить дополнительное отверстие в стене дымохода и подключить провод к каналу вентиляции.
Шаг 4: Установка дымоходного вентилятора
Если предыдущие шаги не принесли нужного эффекта, можно рассмотреть вариант установки дымоходного вентилятора. Дымоходный вентилятор помогает усилить тягу дымохода и обеспечить нормальное функционирование камина или печки. Для установки дымоходного вентилятора необходимо обратиться к специалистам для выбора подходящей модели и проведения качественной установки.
Шаг 5: Поддержание дымохода в чистоте
Чтобы сохранить усиленную тягу дымохода, необходимо регулярно поддерживать его в чистоте. Регулярная очистка дымохода от сажи и других отложений поможет предотвратить его засорение и сохранить его эффективность. Проводите проверку и чистку дымохода хотя бы раз в год.
Следуя этой пошаговой инструкции, вы сможете усилить тягу дымохода своими руками и создать более комфортные условия в вашем доме. Помните, что безопасность всегда должна быть на первом месте, поэтому при работе с дымоходом будьте осторожны и в случае сомнений консультируйтесь со специалистами.
Разновидности тяговых вентиляторов
Для котлов на твердом топливе и дровяных каминов продается несколько типов дымососов:
- котловой (конструкция рассмотрена выше);
- центробежный канальный;
- накладной;
- каминный / печной (он же – крышный).
Канальный вентилятор отличается собственным корпусом с двумя присоединительными фланцами или патрубками. Агрегат устанавливается вертикально либо горизонтально в разрыв дымоходной трубы. Устройство и принцип действия аналогичен работе котловой вытяжки.
Накладной дымосос для бытового котла снабжен полукруглой площадкой и фиксаторами – стяжками. Монтаж производится на вертикальный участок дымохода (неутепленного):
- По бумажному шаблону в трубе вырезается проем.
- Рабочее колесо тяговой машины вставляется в отверстие, площадка с электромотором прижимается к поверхности фиксаторами.
- Соединение уплотняется за счет асбестового шнура, приклеенного к внутренней стороне монтажной площадки дымососа.
Электрические вытяжки для каминов насаживаются на оголовок кирпичного дымохода и крепятся распорными болтами. Кабель питания прокладывается по трубе и вводится в помещение рядом с домашней печью.
Чтобы выбрать тяговую машину, нужно ориентироваться по 3 критериям:
- мощность теплогенератора, модели дымососов рассчитаны производительность котлов до 20, 30, 50 и 100 кВт;
- точка монтажа – на самом котле, трубе или оголовке;
- для накладных моделей – диаметр неутепленного газохода.
Накладной (слева) и крышный дымосос (справа)
Заключение
Усилитель тяги требуется для нормального функционирования отопительной системы, если вывод дыма затруднительный. При подборе подходящих устройств следует учитывать причины того, как ухудшится тяга, а также особенности оборудования для отопления.
Это даст возможность сконструировать систему дымоотвода, которая будет работать эффективно. Для того чтобы нормализовать тягу, можно использовать разные устройства. Они будут иметь определенные достоинства и монтажные особенности. Некоторые из таких устройств очень легко сделать своими руками. Чаще всего используют такие усилители, как дефлектор и флюгер.
