Технические характеристики краски
Краситель продается в упаковках по 25 и 50 килограммов. Наличие растворителей в составе придает ему выраженный запах. После завершения периода полимеризации аромат прекращает выделение. С помощью эмали удается защитить поверхность от атмосферных колебаний и механических повреждений.
Норма расхода
При использовании эмали толщина слоя должна составлять 235-325 граммов на 1 квадратный метр площади покрытия. В этом случае 1 литра вещества хватит на 3,6-5 квадратных метров. Краску стоит наносить в 2-4 слоя – все зависит от особенностей эксплуатации.
Сколько сохнет
Пигмент быстро высыхает даже при повышенной влажности. Длительность сушки первого слоя равняется 3 часам. Этот срок соблюдается при температурном режиме на уровне +20 градусов. После этого допустимо применять следующие слои. Полимеры застывают равномерно и не трескаются. При этом внутреннее напряжение не появляется.
Срок службы покрытия
Эмаль продается в металлических емкостях или другой таре по 25 и 50 литров. Перед применением состав рекомендуется развести, чтобы получить требуемую степень вязкости. После этого в состав рекомендуется ввести десятую часть объема разбавителя.
Готовый состав рекомендуется нанести за 12 часов. Период использования обработанного изделия определяется числом слоев. Двухслойную пленку можно использовать в течение 2 лет. При этом срок эксплуатации 4 слоев эмали составляет минимум 4 года.
Таблица характеристик
Ключевые свойства покрытия представлены в таблице:
| Вязкость по ВЗ-246, сопло 4 миллиметра, 20 градусов | 30 секунд |
| Затраты при нанесении слоем 50-70 микрометров | 235-325 грамм на 1 квадратный метр или 1 литр на 3,5-5 квадратных метров |
| Доля нелетучих компонентов | 40-45 % по весу, 23-27 % по объему |
| Грунтование перед использованием | ВЛ-023 АК-070 ХС-010 ЭП-0263 С |
| Срок высыхания слоя при температуре +20 градусов | 3 часа |
| Срок годности после введения отвердителя | 8 часов при температурном режиме +20 градусов |
| Поверхность нанесения | прочные эпоксидные покрытия загрунтованное покрытие |
| Подготовка к применению | смешать по всему объему; ввести отвердитель; подождать полчаса; обработать подготовленную поверхность. |
| Особенности нанесения | лучше – валик или безвоздушное распыление допустимо – кисточка или пневматическое распыление |
| Нанесение на подводные фрагменты | 4 слоя |
| Нанесение на зону переменной ватерлинии | 3 слоя |
| Влажность | максимум 80 % |
| Температура использования | от -15 до +30 градусов |
| Длительность промежуточной сушки | 2-3 часа |
Технические характеристики
Основные технические параметры:
- слой ровный, гладкий, блестящий, без щербин, складок и углублений;
- тон – в соответствии с инструкцией, точная насыщенность цвета не обозначается;
- терпкость по вискозиметру В3-4 с уровнем температуры плюс двадцать градусов – 30с;
- процент сухого остатка – сорок-сорок пять%;
- срок застывания до третьей стадии при температуре двадцать градусов выше нуля – три часа;
- уровень перетира – 80 мкм;
- гибкость пласта – один миллиметр;
- сила адгезии – один балл;
- температура вспышки основы ХС-436 в закрытом тигле от минус восемнадцати до минус двадцати двух oC;
- крепость при механическом воздействии в соответствии с прибором У-1 – пятьдесят сантиметров;
- устойчивость к воздействию химических элементов при температуре двадцать градусов выше нуля: для бензина – сутки, для соединения трёхпроцентного хлористого натрия – сутки.
Вместо растворителя можно применять ацетон, Р-4, их наливают менее одной десятой доли от общего объёма эмали.
Технология окрашивания
Состав приготавливают таким образом. Базу смешивают с отвердителем – на единицу состава понадобится от двух сотых до двадцати пяти тысячных единиц отверждающего средства.
В качестве отвердителя используется АФ-2 (при любом уровне температуры) либо ДТБ-2 (лишь при температуре, превышающей ноль oC).
Затем краску необходимо размешать и подождать около получаса, чтобы отверждающее вещество разошлось.
Если уровень вязкости становится выше допустимого, его следует разбавить растворителем в пропорции, указанной в инструкции.
До грунтования с объекта удаляют ржавчину и иные загрязнения, применяя пескоструйную обработку.
При наличии прочного слоя старой краски, можно от него не избавляться (разрешается оставлять эпоксидные и виниловые краски).
Окрашивать эмалью полагается кисточкой, безвоздушным распылением.
Принципы использования краски следующие:
- температура воздуха во время отделки от минус пятнадцати до плюс тридцати пяти градусов с влажностью не более восьмидесяти процентов;
- длительность высыхания первого пласта – три часа, затем наносят следующие слои;
- для очищения инвентаря понадобятся такие же растворяющие средства.
Состав и свойства эмали
Лакокрасочный материал ХС-759 широко применяется на производстве, в химической промышленности, для окрашивания вагонов, цистерн, оборудования. Эмаль можно использовать для обработки трубопроводов, станков на вредных производствах, в машиностроении, судостроении.
Средство эффективно для защиты поверхностей от действия бензина и прочей нефтехимии, солевых растворов, газов (аммиака, углекислого газа), влаги. Свойства позволяют делать покрытие, стойкое к щелочной среде. Наиболее эффективно создание многослойного покрытия из эмали ХС-759, грунтовки ХС-059, лака ХС-724.
В составе данного средства присутствуют такие компоненты:
- винилацетат;
- сополимеры винилхлорида;
- пластифицирующие добавки;
- растворители;
- смолы эпоксидные;
- красители для придания цвета.
Средство выпускается в двухупаковочной форме: в одной таре представлен основной состав, в другой — отвердитель. Основные выпускаемые оттенки — черный, синий, красный, голубой, зеленый, коричневый. Материал производится согласно ГОСТ 23494-79. Самые популярные производители — Спецэмаль, КраскаВо, Спектр, Химпром-М.
Техника нанесения
Средство готовят следующим образом. Основу соединяют с отвердителем – на единицу основы берут 0,02–0,025 единиц отвердителя. В качестве последнего применяется АФ-2 (при любой температуре) или ДТБ-2 (только при температуре выше 0 градусов). После эмаль нужно тщательно перемешать и выдержать 20–30 минут, чтобы отвердитель равномерно разошелся. При превышении нормативной вязкости добавляют растворители, рекомендованные инструкцией.
Металлические поверхности перед малярными работами должны быть хорошо прогрунтованы. Для этой цели можно использовать любой грунт по металлу, толщина слоя – менее 20 мкм. Перед грунтованием поверхность очищают от ржавчины и прочих загрязнителей при помощи пескоструйной обработки. Если присутствует прочное старое покрытие, его можно не удалять (допустимо оставлять покрытия на эпоксидной, виниловой основе).
Наносить материал следует кистью, безвоздушным распылением. Правила применения эмали таковы:
- температура во время работ от –15 до +35 градусов, влажность – меньше 80%;
- время сушки первого слоя – 3 часа, далее выполняют последующие слои;
- для чистки инструментов используют те же самые растворители.
Расход краски на один слой – 250 г/кв. м для безвоздушного распыления, 220–250 г/кв. м для использования кисти.
Инструкции по применению
Чтобы использование вещества было эффективным, существует конкретная техника нанесения. Процесс делится на несколько этапов. Для начала требуется подготовить поверхность и приготовить эмаль. После этого можно переходить к нанесению состава, учитывая соблюдение технологии многослойности. Также необходимо контролировать качественные характеристики покрытия.
Некоторые красители допустимо наносить в зимнее время при температурных параметрах воздуха -15 градусов. При этом верхняя граница использования эмали ХС-436 составляет +35 градусов. При нарушении условий повышается вероятность образования трещин.
Подготовительные работы
Густую эмульсию предварительно следует развести. В результате она должна приобрести консистенцию сметаны. В соответствии с инструкцией, в состав допустимо добавлять не больше десятой доли разбавителей. Жидкая эмаль ложится более ровно. Ее можно использовать путем безвоздушного напыления.
Вначале на 1 часть вещества рекомендуется взять до 0,025 части отвердителя. Для этого подойдет АФ-2, который переносит отрицательные температуры, или ДТБ-2 – этот состав применяют исключительно при температуре воздуха больше 0. На морозе вещество сразу приобретает твердую структуру. После добавления отвердителя вещество рекомендуется хорошо перемешать, а затем выстоять минимум 30 минут. Это поможет начать реакцию полимеризации.
Техника окрашивания

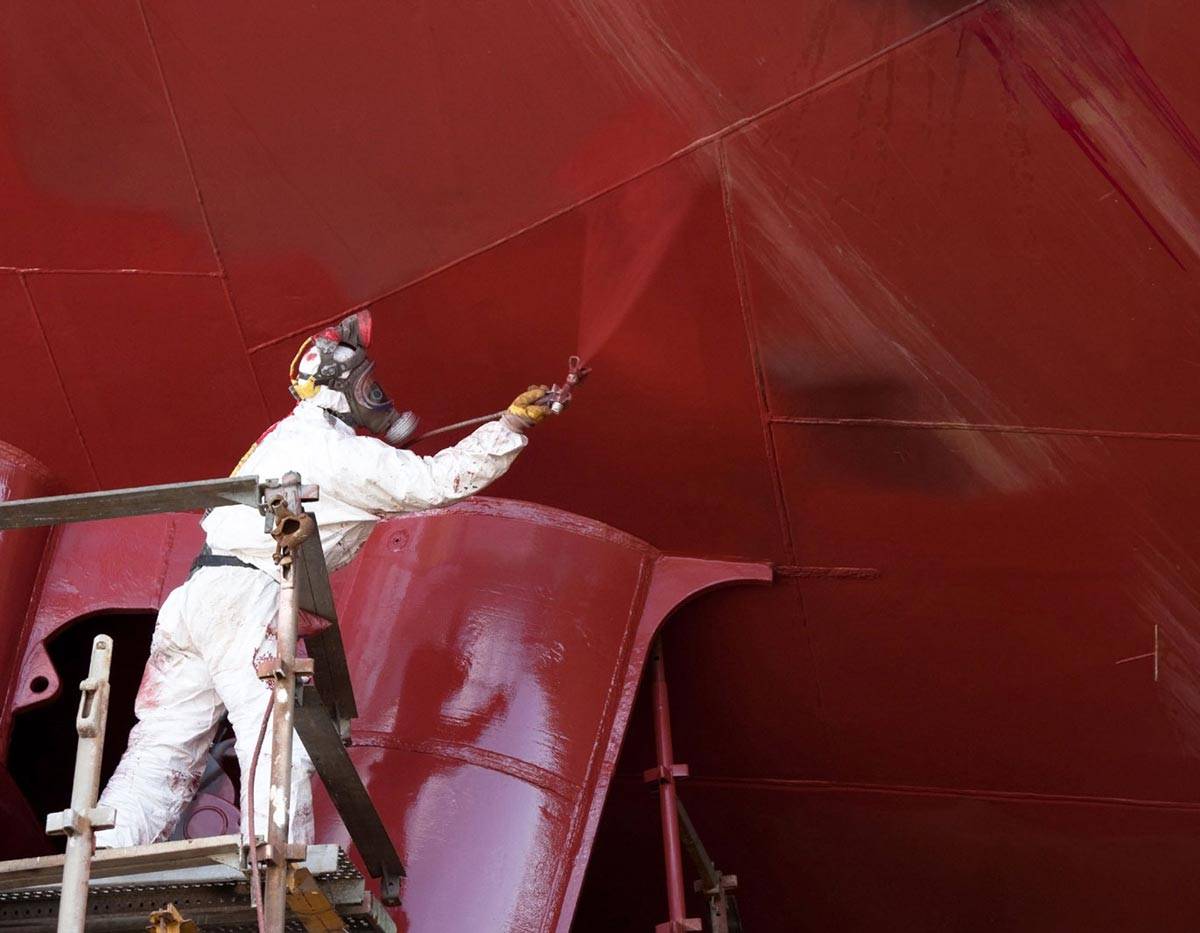

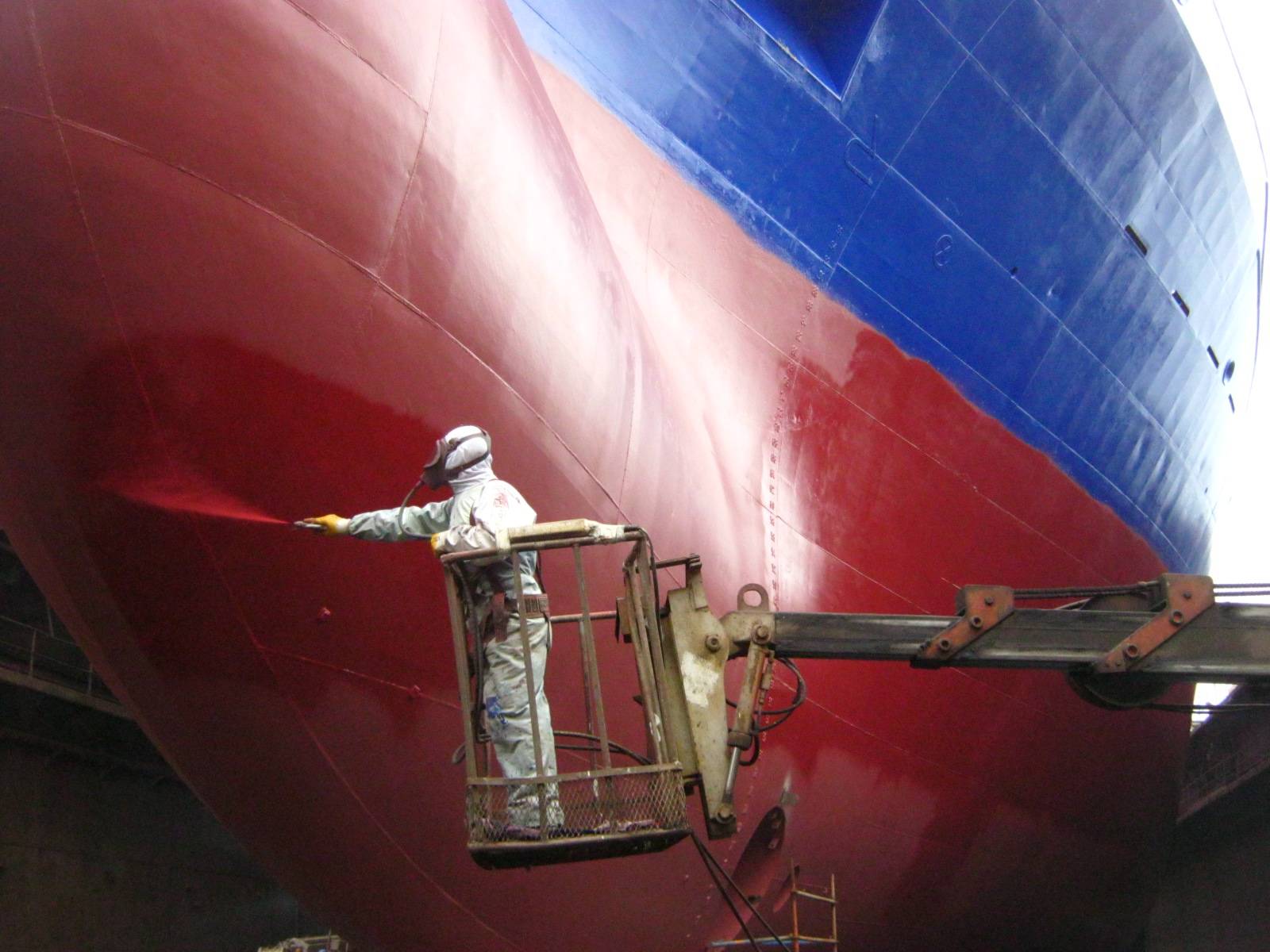

Для нанесения материала рекомендуется использовать кисточку или метод безвоздушного распыления. При этом стоит соблюдать такие правила:
- Перед нанесением вещества металлическую поверхность очистить. При этом рекомендуется убрать пятна масла, ржавчину, отколовшиеся фрагменты. Работы стоит проводить пескоструйными инструментами. Степень очистки покрытия регламентируется ГОСТ 9.402. Если старый слой краски отслоить не получается, покрытие рекомендуется оставить. Окрашивание допустимо выполнять по эмали.
- Загрунтовать поверхность. Это поможет обеспечить требуемую сцепку эмали с металлом или старой поверхностью. Использование грунтовки ВЛ-023 требуется для получения равномерной пленки. Она помогает замаскировать небольшие дефекты и неровности. Толщина этого слоя должна быть сравнительно маленькой – до 20 микрон.
- После сушки покрытия подготовленную эмаль рекомендуется налить в емкость для валика или заправить ею краскопульт.
- Сушить каждый слой поверхности до 2,5 часа. С учетом особенностей эксплуатации вещество можно наносить в несколько слоев.
Область использования

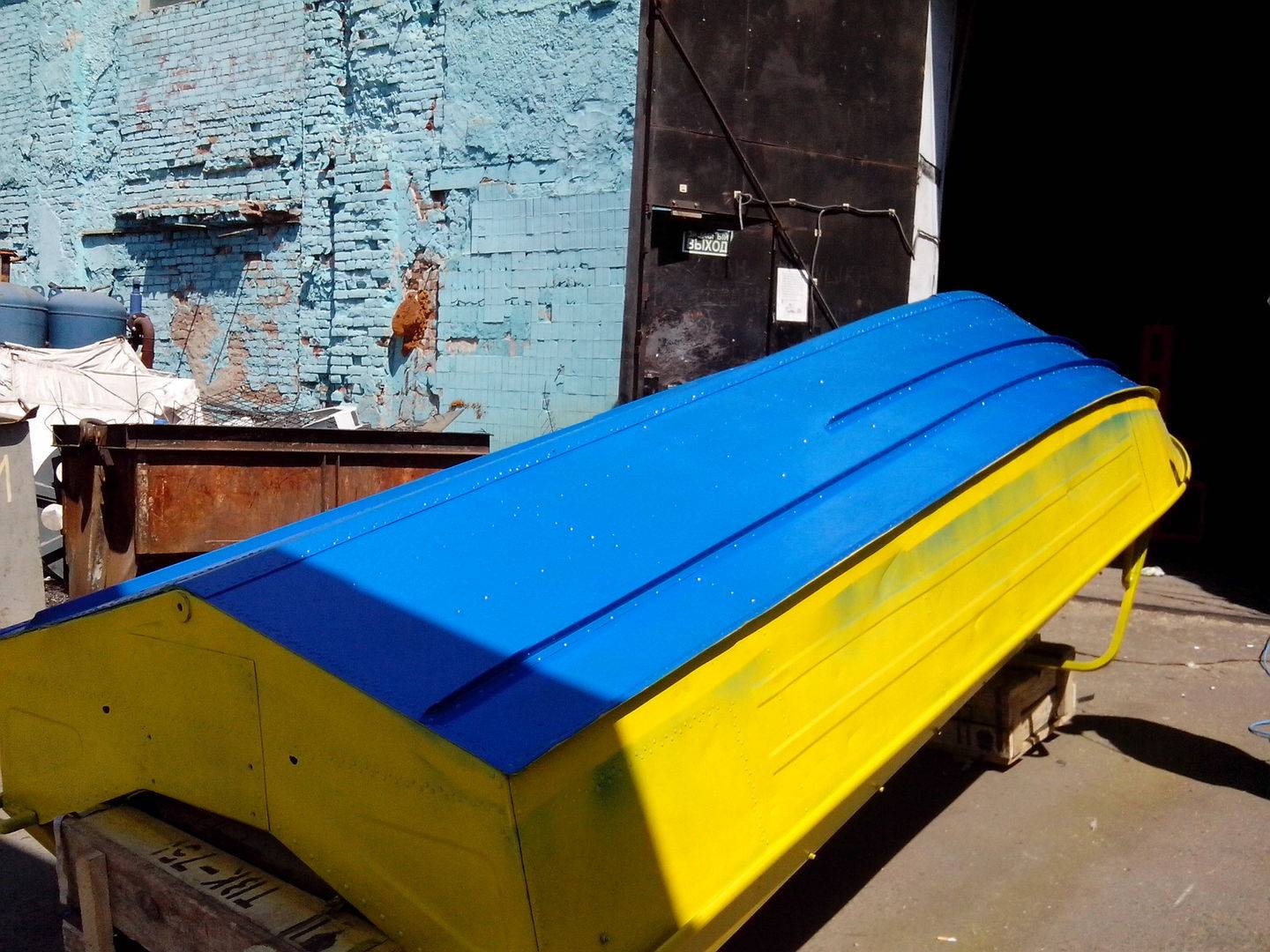

Данная эмаль создается специально для обработки судовых корпусов ниже ватерлинии. Краска может использоваться для защиты той части судна, которая погружена в воду, и той области, которая находится на границе воздуха и воды. Покрытие этой эмалью имеет очень высокий показатель прочности, поэтому может использоваться даже в очень холодных, ледовых водах, применяется даже на ледоколах.
Помимо обработки кораблей и лодок, эмаль ХС-436 можно использовать и для покраски причалов, портовых конструкций, мостовых опор, металлических шлюзов, дебаркадеров, и прочих сооружений, контактирующих с пресной или соленой водой. Эта эмаль является подходящей для защиты трубопроводов, пролегающих под водой. Также ХС-436 может применяться для окрашивания внутренних судовых частей, например, участков в трюме.
Грунтовка ХС-010
Область применения
Областью применения грунтовки ХС-010 является защита в многослойном комплексном покрытии (лак, эмаль, грунтовка) различного оборудования и конструкций, изготовленных из металла и которые подвергаются воздействию солей, минеральных кислот, агрессивных газов, щелочей, а также других химических реагентов при условии, что температура не превышает 60 °C. Для металла предварительная обработка грунтовкой ХС-010 защищает от коррозии как антикор.
Свойства грунтовки ХС-010
Производство Грунтовки ХС-010 ГОСТ 9355-81 заменено в 1989 на Технические условия. Покрытие грунтовкой образует стойкие покрытия, толщина которых после высыхания достигает 85-110 мкм.
Грунтовка ХС-010 образует стойкое покрытие с особыми свойствами в комплексе с эмалью ХС-75У серой (наносить нужно два слоя) и лаком ХС-76 (достаточно одного слоя). Также возможно комплексное применение с эмалями типа ХС, ХВ, КЧ, которые относятся к атмосферостойким.
ХС-010 технические характеристики
Наименование показателей Требования ТУ
1. Цвет пленки Красно-коричневый, серый, оттенок не нормируется
2. Внешний вид Однородная, без морщин, «кратеров», потеков и посторонних включений
3. Условная вязкость по ВЗ-246 (В3-4) с диаметром сопла 4мм при температуре (20±0,5)°С, с., не менее 30
4. Степень перетира, мкм, не более 50
5. Массовая доля нелетучих веществ, % 38-42
6. Время высыхания пленки до степени 3 при температуре (20±2)°С, ч., не более 1
7. Твердость пленки, усл. ед., не менее: по маятниковому прибору М-3, по маятниковому прибору типа ТМЛ (маятник А) 0,15
8. Адгезия пленки, балл, не более 2
9. Эластичность пленки при изгибе, мм, не более 1
10. Прочность пленки при ударе по прибору типа У-1, см, не менее 50
Грунт ХС-010 при температуре 20°C. высыхает за 1 ч. Расход ХС-010 на 1м² 95-125 г/м² Это на один слой.
Доля нелетучих веществ в объеме грунтовки достигает 15-19% от объема, а по массе — 32-37% от массы.
Достаточно нанести один слой грунтовки для достижения требуемых свойств.
По ГОСТ грунтовка ХС-010 ТУ 6-21-51-90 красно-коричневого цвета. При покупке грунтовки ХС оптом возможно изготовление ХС-010 серая.
Техника нанесения грунтовки ХС-010
Перед нанесением грунтовки следует тщательно очистить поверхность от остатков грязи, пыли и обезжирить поверхность. Грунтовку хорошо перемешивают, в случае загустнения разбавляют до необходимой консистенции растворителями Р-4 или Р-4А. Грунтовку ХС-010 пневматическим распылителем наносят на обработанную поверхность. Оптимальными условиями считаются температура воздуха -10 — + 30 градусов, относительная влажность не должна превышать 80%. Очистку инструментов производят при помощи разбавителей, которые рекомендованы для разбавления данной грунтовки.
Сроки хранения
Срок хранения невскрытой грунтовки достигает одного года с даты изготовления. При этом следует соблюдать условия хранения для ХС-010 гост 9355-81 и температуру от -40°C до +40°C. Грунтовку беречь от воздействия прямых солнечных лучей, влаги.
Меры безопасности
Грунтовка ХС-010 относится к огнеопасным веществам. Запрещается хранить и наносить грунтовку на поверхность вблизи открытого огня. В процессе работы следует использовать резиновые перчатки. При попадании на кожу промывают теплой водой с мылом. Хранить в местах, недоступных детям. Избегать попадания материала в органы пищеварения и дыхания.
Цена ХС-010 от 86 рублей за кг. При покупке производитель грунта предоставляет на ХС-010 паспорт качества. Цена грунта ХС зависит от цвета. Если требуется ХС-010 синего цвета купить, следует обратиться с заявкой в отдел продаж либо отправить запрос с сайта, либо заполнить форму быстрого заказа внизу этой страницы
Обращаем внимание-фасовка 20 кг. или 45 кг
Сфера применения и технические характеристики
Сфера применения данного вида лакокрасочного материала широкая. ЭП эмалями покрывают поверхности разного материала:
- пластмасса;
- бетон;
- металл, медь, сплав алюминия;
Что касается технических характеристик они прописаны в ГОСТ 24709-81. Конструкции и любые другие поверхности, покрытые ЭП красками устойчивы к разрушительному воздействию окружающей среды. Перед нанесением поверхность необходимо заранее подготовить. Очистить от старого слоя краски, обезжирить, удалить грязь, пыль, признаки коррозии, влагу. Перед началом работ краску тщательно надо перемешать. Чтобы была однородная консистенция и цвет. Цветовая палитра очень богатая.
Отметим, что высокая степень защиты ЭП красок, предотвращает постоянную обработку поверхностей из разного материала.
ЭП-773
Данная эмаль защищает поверхность от агрессивного воздействия щелочной среды. Нанесение требует соблюдение всех условий безопасности. ЛКМ ЭП-773 соответствует требования ГОСТ 23143-83.
Применяется для окрашивания конструкций из металла внутри помещения. Сушить поверхность после окрашивания можно холодным или горячим способом. Эмаль двухкомпонентная. Следовательно, заранее грунтовать поверхность необязательно. Краска бывает матовой, глянцевой или полуматовой. Расход эмали на один квадратный метр 80-120 грамм. Время полного высыхания — сутки при температуре +20С. При температуре 120 С время высыхания составляет 2 часа. Разбавитель — растворитель Р4, 646 или толуол
ЭП-140
Сфера применения авиапромышленность, железнодорожный транспорт, металлические конструкции, судостроение. В составе присутствуют различные наполнители, пигменты. Во время малярных работ добавляют отвердитель № 2. Продается совместно с краской. Его добавляют в эмаль в процессе подготовительного этапа. Покрытая поверхность защищена от влаги, бензина и масел.
Данный состав применяется для внутренних и наружных работ. Покрывают конструкции в городской и сельской местности. Разбавитель — растворителем Р-5 или смесью ацетона, этилцеллозольва и ксилола. Время высыхания — 6 часов при температуре 20С, 2 часа — при температуре 90С. Расход на олин слой 70-130 г/м2.
ЭП-1236
В основе лежат две смолы эпоксидная и перхлорвиниловая. Как и все вышеперечисленные краски, защищает поверхность из металла от коррозии. Образованная пленка после высыхания – матовая. Цветовая гамма разнообразна. Некоторые производители, готовы производить по желанию потребителя.
Свои защитные функции образованная пленка сохраняет до шести лет эксплуатации. Рекомендуется наносить 2-3 слоя при толщине 40-50 мкм. Смесь следует тщательно в таре перемешать до однородного состояния. Рабавляется растворителем Р-4, Р-5, Р-5А. Время высыхания — 3 часа при температуре 20С. Расход на 1 слой — 20-400 г/м2.
ЭП-5116
Двухкомпонентная суспензия. Считается универсальной. Наносится поверх старого слоя краски. Специально заранее грунтовать не надо. Наносится двумя способами воздушным и безвоздушными. Инструмент очищать растворителем, которые не включает в своем составе спирт. Срок хранения полгода, при условии соблюдения требования производителя.
Предназначена для антикоррозионной защиты в воде и грунте стальных конструкций, градирен, трубопроводов. Разбавляется: ксилолом или этилцелозольвом.
Время высыхания: 1,5 часа при температуре 80С.
Расход на один слой: 300-350 г/м².
Эмаль ХС-436

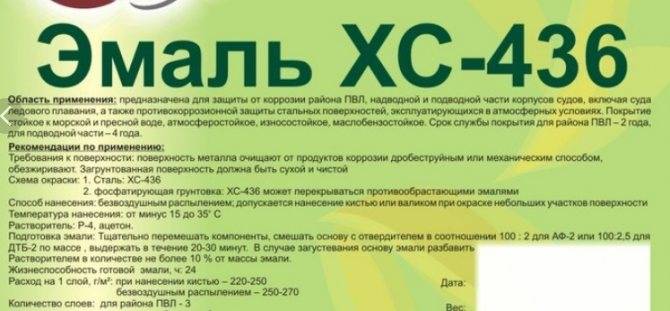

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Для защиты от коррозии района ПВЛ, надводной и подводной части корпусов судов, включая суда ледового плавания, а также противокоррозионной защиты стальных поверхностей, эксплуатирующихся в атмосферных условиях.
УСЛОВИЯ ПОСТАВКИ:
Цена договорная. Стоимость зависит от общего объема заказа лакокрасочной продукции.
ДОКУМЕНТАЦИЯ НА ПРОДУКЦИЮ:
Предоставляются следующие документы на продукцию: Свидетельство о государственной регистрации, Паспорт качества.
ОСОБЕННОСТИ:
Покрытие стойкое к морской и пресной воде, атмосферостойкое, износостойкое, маслобензостойкое.
СОСТАВ:
Двухкомпонентная система, состоящая из основы – суспензии пигментов и наполнителей в растворе винилового сополимера, модифицированного эпоксидной смолой, в органических растворителях и отвердителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Внешний вид покрытия | Однородная, ровная |
| Массовая доля нелетучих веществ, % | 40-45 |
| Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4 мм при t(20±0,5)°С, с | 30 |
| Теоретический расход на один слой, г/м2 | 235-320 |
| Время высыхания до степени 3 при t(20±2)°С, ч, не более: | 3 |
| Рекомендуемая толщина одного слоя, мкм | 50-70 |
| Рекомендуемое количество слоев | 2-4 |
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ:
УСЛОВИЯ НАНЕСЕНИЯ:
Подготовленную эмаль наносят на поверхность защищаемого металла установками безвоздушного распыления при температуре окружающего воздуха от -15°С до +35°С и относительной влажности воздуха не выше 80%. Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на +3°С.
ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА ПОВЕРХНОСТИ:
Предварительное грунтование поверхности металла грунтовкой ВЛ-023 толщиной не более 20мкм или иными фосфатирующими грунтовками. Допускается нанесение эмали по подвергнутым абразиво-шлифовальной обработке старым прочно держащимся покрытиям на виниловой, хлоркаучуковой и эпоксидной основах. В случае нанесения эмали по чистому металлу подготовка поверхности осуществляется по ГОСТ 9.402 (степень очистки от окислов – 2, степень обезжиривания – 1) или по МС ИСО 8501-1 (до степени Sa2 ½ или St3).
ПОДГОТОВКА МАТЕРИАЛА:
Перед применением убедиться, что основа эмали хорошо перемешана и однородна по всему объему тарного места. Основу эмали в холодное время года выдерживают в теплом помещении в интервале температур +10-25°С в течение суток. Для приготовления композиции основу эмали смешивают с отвердителем, тщательно перемешивают и выдерживают в течение 20-30 минут до нанесения. Соотношение отвердителя и основы:100кг основы на 2,5кг отвердителя №1.
НАНЕСЕНИЕ ЭМАЛИ:
Эмаль наносят безвоздушным распылением или кистью. При необходимости, в случае загустевания, эмаль можно разбавить растворителем Р-4 в количестве не более 10% по массе. После высыхания одного слоя (3 часа при температуре +20°С) аналогично наносят последующие слои эмали или, в случае необходимости, после зашкуривания, штатное противообрастающее покрытие.
ОЧИСТКА ИНТСРУМЕНТА:
Для промывки инструмента могут использоваться растворители, указанные выше.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
Материал огнеопасен! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.
ХРАНЕНИЕ:
Хранить эмаль в помещении, исключив попадание на нее прямых солнечных лучей и влаги. Допускаются хранение и транспортировка эмали при температуре ниже — 25°С не более 1-го месяца.
ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ:
6 месяцев со дня изготовления.
Описание краски
Эмаль ХС-436 представляет собой двухкомпонентный лакокрасочный материал, основанный на виниловом эпоксидном веществе. Данная краска применяется для нанесения на металлические поверхности судовых корпусов и днищ. Этот лакокрасочный материал защищает металлические конструкции от ржавления и появления коррозии, которая обязательно появляется, когда лодка находится в воде. Кроме того, краска ХС-436 предоставляет надежную защиту от пагубного влияния следующих веществ:
- масла;
- мазута;
- солей;
- бензина, и другой нефтехимической продукции.
После высыхания пленка эмали становится очень прочной, сохраняет свои технические характеристики в течение минимум 4 лет, если соблюдалась технология окрашивания, а именно если эмаль наносилась четырьмя слоями. Трехслойное защитное покрытие нужно обновлять раз в 2 года. Эта краска изготавливается в соответствии с ТУ 2312-011-60414707-2014.
Как выбрать?
Чаще всего выбор эмали для наружных работ делают в пользу кремнийорганических составов, которые очень крепки и долго служат. Разнообразие возможных оттенков — еще один весомый плюс таких продуктов.
При выполнении внутренних работ во внимание принимается, прежде всего, вид отделываемой поверхности. Большое значение имеет то, насколько важны гидрофобные свойства лакокрасочного материала
Из декоративных параметров существенное значение имеет окраска и фактура, степень блеска
Полиуретановый состав очень износостоек, но повышенная цена ограничивает использование таких эмалей. Нитроцеллюлозные вариации пригодны преимущественно для отделки древесины
Из декоративных параметров существенное значение имеет окраска и фактура, степень блеска. Полиуретановый состав очень износостоек, но повышенная цена ограничивает использование таких эмалей. Нитроцеллюлозные вариации пригодны преимущественно для отделки древесины.
Решетки, станки и прочие металлические изделия станут более привлекательными после использования молотковой эмали. Подготовить поверхность к окрашиванию ими не составляет особого труда
При окрашивании батарей стоит обращать внимание не только на гидрофобные свойства состава, но и на его стойкость к значительному нагреву
Не менее важно подумать о безопасности используемой смеси, которая даже при температуре свыше 100 градусов не должна выделять токсичных веществ
Что такое ХС-436
Краска представляет собой сополимер – состав на основе хлорсульфированного полиэтилена, обладающего высокой влагостойкостью. Покрытие обладает хорошей адгезией, образует прочную, эластичную пленку:
- Не пропускающую раствор морской соли;
- Не впитывающую бензин, минеральные масла, заливаемые в двигатели;
- Не разрушающуюся от химических веществ, которые могут присутствовать в фарватере порта.
Защитный слой сополимера устойчив к статической нагрузке, создаваемой давлением водной среды на днище судоходов, натиска льдов в ледовых плаваниях.
Защитный слой сополимера устойчив к статической нагрузке, создаваемой давлением водной среды на днище судоходов.
Двухупаковочный эмалевый состав относится к разряду технических лакокрасочных материалов, применяемых для антикоррозионной защиты. Созданная на основе виниловой и эпоксидной смол эмаль используется только для наружных работ. Выпускается нескольких видов:
- Матовая совершенно не блестит;
- Полуматовая слегка поблескивает;
- Морозостойкая не теряет свойств при минусовых температурах, возможно понижение температуры воздуха до -60°С.
Краска быстро сохнет даже в условиях повышенной влажности, для высыхания рекомендованного слоя до III степени жесткости потребуется около 3 часов при температуре +20°С. Полимеры затвердевают без растрескивания, равномерно, внутренние напряжения в пленке не возникают.
Краска быстро сохнет даже в условиях повышенной влажности.
Состав, технические характеристики
Основу составляет ацетон или растворитель Р-4. В органическую жидкость добавляют:
- Красящие стойкие к ультрафиолету пигменты;
- Полимеры, образующие пленку.
На упаковке указаны компоненты, входящие в состав эмали ХС 436, технические характеристики ЛКМ рассчитываются для слоя от 50 до 70 микрон. Доля нелетучих веществ по весу составляет до 45% общей массы, это до 27% объема.
Расход материала при рекомендованной толщине слоя от 235 грамм на квадратный метр до 325-ти, 1 литра эмали хватает на 3,6– 5 м2. Покрытие наносят в 2, 3, 4 слоя в зависимости от условий эксплуатации. Вязкость обычных эмалей сохраняется до -30°С, морозостойкие составы более устойчивы. Степень перетира твердых частиц 80 мкм. Сцепление с металлической основой оценивается в 1 балл. Прочностные показатели эмалевого слоя соответствуют ТУ, по которым производится состав.
По регламенту эмаль наносится только на грунтовку марки ВЛ-023, с другими грунтовочными составами в комплексе не используется.
Покрытие наносят в 2, 3, 4 слоя в зависимости от условий эксплуатации.
Области применения эмали
Краску марки «ХС» 436 можно применять не только в судостроении, эмалью покрывают:
- Резервуары для хранения технических не агрессивных жидкостей;
- Емкости технического назначения, контактирующие с водой;
- Стальные металлоконструкции, эксплуатируемые на открытом пространстве, подвергающиеся воздействию осадков, ветра, запыленности, ультрафиолета, выхлопных газов;
- Мостовые и гидротехнические сооружения;
- Магистральные наземные и подводные трубопроводы;
- Кузовные детали грузового автотранспорта;
- Элементы дренажных, водоотводных систем;
- Кессонов.
Краской покрывают металлические части, контактирующие с водой у шлюзовых камер, мостовых опор, причалов, пирсов, защищают от влаги опорные подушки дебаркадеров. Краска создавалась для защиты судов ниже ватерлинии и на границе, где металл подвергается переменному воздействию воды и воздуха. Из-за хороших прочностных характеристик эмаль применима даже для ледоколов. На кораблях краску нередко используют для внутренних работ технологических отсеков, машинного отделения, грузовых трюмов.
Из-за хороших прочностных характеристик эмаль применима даже для ледоколов.
Срок службы покрытия
Транспортируется ХС краска в металлических банках и ведрах емкостью 25 и 50 л, бочках. Перед употреблением состав разводят до необходимой вязкости, добавляют 1/10 объема разбавителя Р-4 или технического ацетона, отвердитель смешивают с основой. В течение 12 часов подготовленный таким образом состав необходимо использовать. Регламентированный срок эксплуатации эмалевого защитного покрытия зависит от количества слоев. У 2-х слойной пленки прочность сохраняется не менее 2-х лет, 4-х слойные – не менее 4-х лет.
Регламентированный срок эксплуатации эмалевого защитного покрытия зависит от количества слоев.
