Свайный фундамент

Основные этапы возведения

Установка свайного фундамента рекомендуется на сложных грунтах, поэтому предварительно рекомендуется заказать земельные изыскания.

Геологические изыскания позволят точно определить, какие виды свайного фундамента использовать

Важным этапом строительства является проектные работы. Необходимо определить оптимальный размер свайного поля и свай, и их количество. Подробный чертеж должен содержать участки сооружения, на которые оказывается максимальная нагрузка, и требуется усиленный фундамент.

Монтаж основания без предварительной геологической разведки может привести к использованию свай недостаточного размера, а значит, нарушению технологии.

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Отправим материал на почту

История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

Дом на сваях можно установить даже на склоне, без дополнительных земляных работ

Применение свайного фундамента

Фундамент из винтовых свай используется в первую очередь при строительстве домов на слабых подвижных грунтах. К ним относятся болотистые и торфяные почвы. Такое основание целесообразно использовать и при высоком уровне грунтовых вод.

Таким образом, свайное основание рекомендуется использовать в таких случаях:

близость озер, рек и других крупных водоемов;

необходимость возведение фундамента в сжатые сроки;

возможность экономии бюджета на строительство.

Применение свайного основания рекомендуется и на тех участках, где отсутствует удобный подъезд техники для проведения земляных работ. К тому же возводить его можно даже при отсутствии электричества, которое необходимо для работ по заливке классического фундамента из бетона.

Для установки буронабивных свай можно использовать даже ручной инструмент, а бетон замешивать вручную небольшими порциями. А установка винтовых свай вообще не требует работ по бетонированию.

Конструкция свай

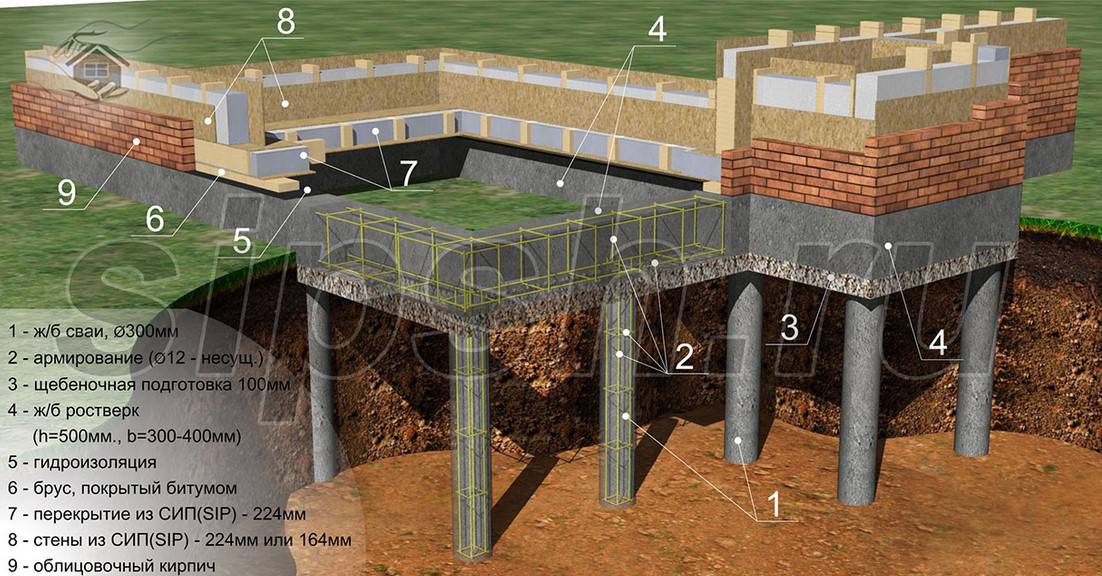

Схема опалубки ленточного фундамента.

Сваи представляют собой длинные стержни, которые погружаются в грунт в готовом виде или изготовляются в самом грунте. Они имеют заостренный конец. Его забивают в землю при помощи специальной техники. По способу погружения в грунт конструкции свай бывают различных видов:

1. Забивные сваи. Их погружение в грунт выполняется при помощи вибропогружателей.
2. Бетонные и железобетонные набивные сваи. Они создаются посредством бурения скважин и последующей заливки бетона.
3. Буровые железобетонные сваи. Их создают при помощи установки бетонных элементов в пробуренную скважину.
4. Винтовые – устанавливаются закручиванием в грунт. Конструкция их имеет форму сверла.

Конструкция свай различается по способу воздействия на грунт. Так, выделяют следующие виды:

• висячие сваи, в которых передача нагрузки происходит посредством трения грунта о поверхность свай;
• сваи-стойки, принцип передачи нагрузки в них происходит на твердый грунт, который находится под толщей слабого грунта.

Армирование ростверка в зависимости от сейсмики.

Конструкция свай определяется принципами размещения в грунте. Так, сваи могут быть:

• одиночными, которые выполняют роль отдельных стоек;
• объединенными в большие свайные ленты, которые располагаются по периметру и распределяют нагрузку равномерно;
• объединенными в свайные кусты, которые располагаются под колоннами несущих каркасных остовов сооружений.

Для их изготовления используются следующие материалы:

1. Железобетон. Железобетонные сваи можно изготавливать прямо на месте, если имеется соответствующая техника. Для выполнения таких свай применяют бетон марки М200. Срок эксплуатации этих свай более 100 лет.
2. Сталь. У таких свай много недостатков. Устанавливать их нужно при помощи крана. Металл необходимо тщательно обрабатывать антикоррозийным покрытием. На изготовление таких свай уходит большой расход металла.
3. Дерево. Сваи из дерева представляют собой ровные столбы длиной до 8 м и диаметром до 30 см. Для свай используют породы твердых хвойных деревьев – сосны, пихты, ели, лиственницы. Деревянные сваи дешевле, чем стальные или железобетонные, но их применяют редко вследствие того, что дерево подвержено разрушению. При использовании препаратов для обработки древесины от разрушения этот способ тоже применяется.

Для загородного частного домостроения лучшим вариантом служат железобетонные сваи, имеющие сплошное сечение, стальные винтовые и бетонные набивные сваи. Наиболее приемлемым вариантом заглубления является буронабивной метод.

9 этап – обвязка свайного фундамента

Обвязка связывает все сваи в единую конструкцию. Существует два вида обвязки: ростверк и ростверковая плита. В свою очередь можно выделить два вида ростверка:

• низкий, располагается возле почвы;
• высокий, располагается на заданном расстоянии от уровня земли.

Примечание. Наличие зазора между ростверком и почвой позволит исключить подвижки ростверка от пучения грунта.

Параметры ростверка зависят от ширины стен. Как правило, его высота составляет 300-300 мм., а ширина – 400 мм. (ширина стены плюс 50-70 мм).

Обвязка выполняется с применением разных материалов:

• брус. Обвязка свайного фундамента брусом используется при строительстве легких зданий (небольшие дома, хозяйственные постройки) или зданий временного назначения. Применяется брус с сечением 120-150 мм. Крепление к сваям выполняется путем использования проволоки. Применение бруса требует наличия качественной гидроизоляции сваи и обязательно обработки бруса антисептиком;
• железный двутавр или швеллер. Крепление швеллера к свае выполняется закладными шпильками или выпуском арматуры. К этим закладным швеллер приваривается. При использовании металлических свай швеллер приваривается непосредственно к ним. Металл также обрабатывается антикоррозийным составом для продления срока его службы;

Примечание. При устройстве свайного фундамента в зимнее время года используются только металлические элементы. Это обусловлено тем, что изготовить железобетонную монолитную ленту в холодное время года достаточно проблематично.

железобетонная монолитная лента. Используется при возведении кирпичного или пенобетонного дома. Как вариант может быть применена сборная лента, но зачастую предпочтение отдается монолитной ленте.

Используемые инструменты и материалы

Набор используемых инструментов, техники и материалов будет зависеть от того, вручную будут устанавливаться сваи или с помощью специальной техники. Для возведения свайного фундамента своими руками понадобятся ручной бур, бетономешалка, трубы из асбестоцемента или металла, бетонный раствор, арматура и доски для опалубки ростверка. Для гаража, бани или небольшого дачного строения на сваях такое основание вполне реально установить самому. А для монтажа фундамента под полноценный дом лучше пригласить специалистов. Тем более что некоторые виды свай требуют участия специальной техники.

Бетонирование свай

После ввинчивания и вертикального выравнивания следует проверить горизонтальный уровень и сделать на каждой установке отметку. Лишнюю длину срезаем. Для этого используется болгарка. Но следим за тем, чтобы над уровнем земли длина свай была не меньше 60 см. Затем сваи бетонируют изнутри. Раствор обычный – цемент с песком. Сначала из свай выгоняем воздух, затем заливается цементно-песочный раствор. Количество раствора составляет около 35 кг на единицу. На видео Вы увидите, как правильно бетонировать сваи.

Если процесс бетонирования производится в зимнее время, то следует использовать присадки. Для того чтобы увеличить сохранность свай необходимо их покрыть двухкомпонентным полимерным составом, который защищает не только с внешней стороны, но и с внутренней. Таким образом, срок службы увеличивается до 80–90 лет.

Процесс строительства свайно ленточного фундамента

После того как произведены работы по разметке участка и осуществлены все расчеты по количеству бетона, необходимого для закладки фундамента, можно приступать начинать земляные работы, в ходе которых вслед за выборкой грунта заливают монолитную ленту.

Для этого следует выкопать канаву на 30 см в ширину и 60 см в глубину. Проходить она должна ниже места закладки ленты на 10 см. После полного окапывания канавы ее дно трамбуется и засыпается 30-см слоем песка. Затем дно повторно утрамбовывается.

Схема армирования свайно-ленточного фундамента.

На следующем этапе осуществляется бурение отверстий для установки свай. Бурят отверстия под сваи по всему периметру и по углам будущего фундамента на расстоянии не менее 2-х м друг от друга. При помощи ручного бура, используемого для этой цели, можно легко просверлить отверстия 1,5-м глубиной. Как правило, ширина каждого отверстия под сваи составляет не более трети ширины фундаментной ленты. В случае сверления более глубоких отверстий для этой цели потребуется использование особого оборудования и техники. Чаще всего для этого используется трактор с буровым механизмом.

Использование прямоугольных свай потребует дополнительных финансовых затрат, так как для их установки нужно специальное оборудование.

На дно просверленного отверстия нужной глубины засыпается 10-см слой песка или гравия, из которого создается своего рода подушка. В случае существования угрозы обвала стенок отверстия по причине подвижного грунта в нем размещаются пустотелые трубы из асбестоцемента, диаметр которых должен быть такой же, как и диаметр самого отверстия.

После подготовки всех отверстий под сваи переходят к упрочнению будущего фундамента. Данный этап является одним из наиболее важных в процессе его закладки. Для этого в просверленные отверстия устанавливаются каркасы из 12-мм арматуры. Устанавливаются они таким образом, чтобы вертикальный каркас совпадал с верхним уровнем ленты будущего фундамента.

После этого при помощи каркасов, которые укладываются горизонтально, осуществляется упрочнение толщины ленты. Особенностью данного этапа является связка каркаса ленты и каркаса свай. Для этого обжигается проволока, при помощи которой и осуществляется связка каркасов. Благодаря такой связке повышается сопротивление свайно ленточного фундамента таким природным явлениям, как землетрясение или оползень.

По завершении укрепления фундамента необходимо установить опалубку нужной высоты. Как правило, собирается она и закрепляется гвоздями. С краев опалубка укрепляется при помощи брусков. При помощи специальных стяжек опалубка укрепляется. Устанавливается опалубка с двух сторон ленточного каркаса. В ее середину закладываются металлические прутья, диаметр которых, в зависимости от веса постройки, варьируется от 80 до 160 мм. Для усиления постройки свайную арматуру необходимо связать с лентой фундамента.

Далее следует завершающий этап, а именно заливка самого свайно ленточного фундамента. Каждое из отверстий для свай заливается бетоном, который необходимо тщательно утрамбовывать через каждые 15-20 см. Это необходимо для предотвращения образования в отверстиях пустот и проседания фундамента.

Затем необходимо, чтобы цемент застыл. Для этого его надо оставить на 3-4 дня. По истечении этого времени опалубка аккуратно снимается, при помощи листового или ленточного рубероида фундамент накрывается от опадания влаги. Затем фундамент необходимо оставить до полного высыхания цемента.

Принципы расчета свайного фундамента

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Диаметр сваи

Можно использовать практические рекомендации:

• сваи 57 мм. Их можно применять только для заборов и ограждений;
• сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
• сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
• сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Высота (длина) сваи

В расчетах учитываются следующие параметры:

1. Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
2. Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Количество опор

Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:

• деревянные и каркасно-щитовые строения – шаг до 3 м;
• стены из пеноблоков (шлакоблоков) – до 2 м;
• заборы и ограды облегченного типа – 3,3-3,6 м.

Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.

В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.

Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:

• R – сопротивление грунта (берется по таблице);
• F – площадь свайной опоры;
• U – периметр сваи;
• f – сопротивление грунта по боковой поверхности (табличный параметр);
• l – высота несущего слоя.

В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.

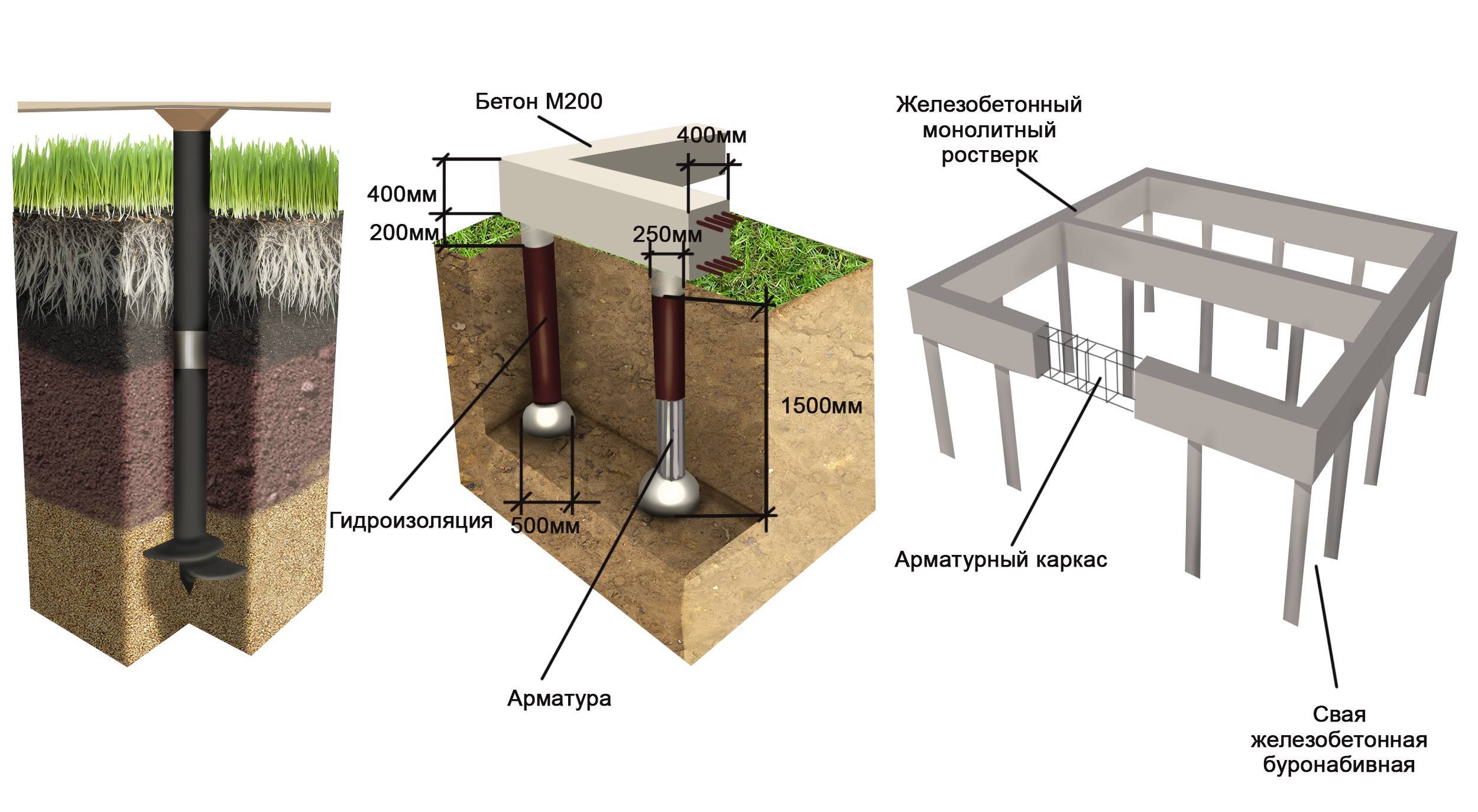

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Свайная конструкция фундамента – преимущества и недостатки

Фундамент свайного типа по сравнению с другими видами фундаментных оснований обладает комплексом достоинств:

Фундамент свайного типа обладает повышенной устойчивостью к воздействию нагрузок

• повышенной устойчивостью к воздействию нагрузок, действующих в продольном и поперечном направлении;
• продолжительным периодом эксплуатации, связанным с прочностными свойствами используемых материалов и технологией сооружения;
• увеличенным запасом прочности свайных опор, позволяющим осуществлять достройку и изменять этажность строения;
• универсальностью, позволяющей сооружать свайное поле под фундамент на различных видах почвы;
• ускоренными темпами сооружения, обеспечивающими возможность значительного сокращения строительного цикла;
• отсутствием необходимости выполнения трудоемких земляных работ, что значительно упрощает процесс возведения основания.

К недостаткам свайного основания относятся следующие моменты:

• необходимость использования специальной техники;
• проблематичность сооружения фундамента на каменистом грунте;
• отрицательное влияние ударных факторов и вибрации на близлежащие постройки.

Точного выполнение расчетов требуют фундаменты свайного типа

Еще одна слабая сторона – отсутствует возможность создания подвала под зданием. Фундаменты свайного типа требуют точного выполнение расчетов, осуществления геодезической разведки и определения глубины погружения опоры в почву. Технология сооружения фундамента допускает пробное погружение опоры в грунт для определения уровня плотных слоев. Решая использовать свайный фундамент, изучите его положительные стороны и оцените сложности, связанные с недостатками конструкции.

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.

В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания. После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %. Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный. Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом

Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги. . Следующий этап – армирование внутренней части сваи

Следующий этап – армирование внутренней части сваи

Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.

Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;

Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.

Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.

После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению

Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки)

Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком. Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Технологии погружения свай в грунт

Среди других видов опорных конструкций группа свайных фундаментов выделяется разнообразием конструктивных и технологических решений. Свой вклад в это разнообразие вносит и множество способов установки опор в проектное положение. Если не касаться новейших разработок, требующих применения несерийной техники, и комбинированных технологий, то сваи по методике помещения в грунт бывают забивными, набивными, буровыми и винтовыми. Из этих 4-х основных категорий первые две не требуют выемки грунта, а для третьей и четвёртой она нужна.

Забивные сваи

Это железобетонные, иногда стальные (труба, рельс, швеллер, двутавр), редко деревянные опорные стержни квадратного, прямоугольного или круглого сечения, погружаемые в грунт ударным или вдавливающим способом.

Наиболее распространены сваи из железобетона (бетон марок М300, М350, М400) – изделия длиной от 3 до 20 м со сплошным поперечным сечением размерами 30х30, 35х35 или 40х40 см. Однако перечень применяемых в свайных фундаментах ж/б-опор достаточно широк, о чём можно судить по используемой маркировке:

Маркировка сваи	Характеристики
С	Сваи железобетонные забивные квадратного сплошного сечения, цельные и составные, с поперечным армированием
СК	Сваи железобетонные забивные круглого сечения 400-800 мм, цельные и составные
СП	Сваи железобетонные забивные квадратного сечения с круглой полостью, цельные
СО	Сваи-оболочки железобетонные 1000-3000 мм, цельные и составные
1СД	Сваи-колонны железобетонные квадратного сплошного сечения, двухконсольные, располагаемые по крайним осям здания
2СД	Сваи-колонны железобетонные, располагаемые по средним осям здания
СЦ	Сваи железобетонные забивные квадратного сплошного сечения, цельные, без поперечного армирования ствола, с предварительно напряжённой арматурой в центре сечения

Достоинства забивного способа:

• простота технологии (малые затраты времени);
• нет нужды в земляных работах;
• возможность исполнения в любое время года;
• не нужно заливать сваи в грунте бетоном.

«Минусы»:

• сопутствующая вибрация представляет опасность для близлежащих зданий;
• достаточно высокая стоимость свай промышленного изготовления;
• транспортировка не в проектном положении – велика вероятность поломки.

Набивные и буровые свайные опоры

Суть технологии – заливка бетоном шурфа с арматурным каркасом, выполненного в грунте с помощью установки шнекового бурения или путём погружения извлекаемой трубы. Глубина таких скважин может быть до 25 м – она должна обеспечить будущей свае необходимую несущую способность и определяется на этапе проектно-изыскательских работ. Диаметр сооружаемых этим способом опор от 0,5 до 1,2 м. Для устройства буронабивных свай вместо извлекаемой трубы могут быть использованы и не извлекаемые – обсадные.

Достоинства технологии:

• Сваи на стройплощадку доставлять не нужно – исключается фактор порчи этих длинномерных элементов при транспортировке не в проектном положении;
• Оптимальный расход арматуры.
• Возможность сооружения наклонных свай.
• Работы выполняются без вибрирующих и ударных воздействий – нет опасности для строений поблизости.

Недостатки:

• Технология затратна по времени – содержит ряд дополнительных операций.
• Сложная методика бетонирования глубоких скважин.
• Ограниченное применение – набивные сваи нельзя устраивать в грунтах, химически агрессивных к бетону (кислотная, щелочная агрессия).

Важный потенциал буронабивных свай – использование при реконструкции зданий с изношенными фундаментами, когда ударные воздействия чреваты разрушением строения.

Винтовые сваи

Опоры этого вида изготавливаются из металла, круглые в сечении (наружный ? от 57 до 352 мм) и полые внутри. На нижней оконечности изделий имеются винтообразные лопасти, которые служат для ввинчивания изделия в грунт, а в проектном его положении выполняют роль опорной пяты. Размеры лопастей и их конфигурация зависят от характеристик грунта, в котором возводится фундамент.

Таким образом, по способу сооружения винтовые сваи родственны буронабивным, но длина их ограничена 12 м. Используются для строительства частных домов на слабых грунтах и в болотистых местностях.

Плюсы технологии:

• Простота технического исполнения, малые затраты времени.
• Хорошие несущая способность и сопротивление выдёргиванию.
• Возможность возведения фундамента зимой.

Минусы:

• Высокие требования к прочности антикоррозийного покрытия свай.
• Вероятность повреждения защитного слоя при ввинчивании не исключена.

Технология устройства железобетонного монолитного ростверка

• в опалубку укладывают рулонную гидроизоляцию. На поверхность сваи гидроизоляция не укладывается;
• устанавливается опалубка в верхней части сваи. Поскольку опалубка монтируется на высоте, под нее устанавливаются U-образные несущие элементы из бруса. Элементы монтируются между сваями;
• в нижней части опалубки вырезаются посадочные гнезда под сваи. Гнезда – это отверстия, через которые пройдет часть сваи и окажется помещённой в опалубку;
• поверх гидроизоляции монтируют арматурный каркас. Нижний ряд арматуры возвышается над гидроизоляцией на высоту 40-50 мм. Арматурный пояс также не должен касаться гидроизоляции. Ведь при выходе металла за пределы бетона он будет подвержен ускоренной коррозии;

Примечание. При формировании углов ленты не допускается перекрестная стыковка.

• деревянная опалубка смачивается водой, чтобы исключить проникновения в древесину воды из раствора. Некоторые пользователи укладывают пленку на стенки опалубки.
• выполняется заливка опалубки бетоном. Бетон также заливается поэтапно. Толщина слоя 200-250 мм. Во избежание образования пустот бетон протыкается куском арматуры;

Примечание. В зимнее время в бетон следует добавить пластификатор для изменения его свойств, а опалубку утеплить, чтобы обеспечить равномерное застывание бетона.

расстояние от опалубки до почвы закрывается отсыпкой. Она позволит исключить продувание пространства ветром и попадание туда мусора.

Отметим, что период выжидания составляет 20-30 дней и зависит от толщины ростверка и температуры окружающей среды. После того, как бетон наберет окончательную прочность, можно продолжать работы по строительству дома.

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

Опалубка готова под заливку бетоном

Заключение

Что бы самому создать свайный фундамент в любом случае требуется наличие определенной подготовки и опыта.

Как минимум, требуется постоянное наблюдение специалиста, готового в любой момент проконсультировать владельца участка, или вмешаться в строительный процесс для избавления от ошибок.

Опорные конструкции представляют собой ответственный и жизненно важный элемент постройки, создание которого должно быть выполнено с учетом всех норм и требований СНиП и СП.

Надо предварительно детально проработать эти документы в разделах, имеющих отношение к свайным фундаментам и условиям их монтажа.

Тщательное соблюдение технических требований позволит исключить деформации или разрушения элементов опорной системы и обеспечит максимально длительную эксплуатацию.
