Устройство стропильной системы для четырехскатной крыши

Монтаж стропильной системы четырехскатной крыши

Шатровые кровли по конструкции стропильной системы похожи на вальмовые, но имеют свои отличительные черты. Главная их особенность — отсутствие конькового прогона. Четыре основных накосных стропила сопрягаются в коньковом прогоне.

Наличие возможности установить в центре стойку, служащую опорой соединяющимся в одной точке стропилам, позволяет получить значительную дополнительную прочность. Если установка центральной стойки по каким-либо причинам невозможна, то нужно монтировать висячую конструкцию стропил.

Для грамотного монтажа шатровой кровли необходимо провести проверку геометрии стен. В случае, если углы соединения стен не являются прямыми, а сами стены имеют различную высоту, устройство такой стропильной системы будет невозможным.

С помощью корректировки укладки мауэрлата возможно исправить геометрию сочленения стен. Но для этого необходимо провести точные расчеты. Без них нельзя свести в коньковый узел все стропила, не завалив при этом хотя бы один из скатов.

особенности монтажа стропильной системы

Устройство стропильной системы шатровой кровли нужно начинать с монтажа парами диагональных стропил из противолежащих углов. Опираются накосные стропила на мауэрлат через короткие шпренгели. На концах шпренгелей делается выемка на половину высоты сечения. В самом конце крепятся нарожники. Если их изготавливают из брусьев или бревен, то их они соединяются с накосными стропилами таким же образом, как и шпренгели.

Стропильная система ломаной двухскатной крыши

Ломаная двухскатная кровля, как правило, применяется, если чердачное помещение планируется использовать в качестве полезной площади. Конструкция данной крыши представляет собой два ската, каждый из которых состоит из двух поверхностей, соединенных под тупым углом. Такая кровля удобна и внешне привлекательна, но монтаж ее стропильной системы — довольно сложный процесс.

стропила ломанной крыши с двумя скатами

Сооружение двухскатной кровли выполняется либо с применением только накосных стропил, или же накосных стропил  благорасположенных на нижних скатах, либо висячих стропил — на верхних.

Основание для стен чердачного помещения — вертикальные стойки, на них опираются прогоны. Стойки врезаны в балки перекрытий деревянного дома или опираются на лежень кирпичного строения.

Боковые прогоны позволяют изменить угол наклона кровли. Диагональные стропила нижнего ската верхним концом опираются на боковой прогон, а нижним — на мауэрлат. Для придания дополнительной жесткости используются подкосы.

Верхние скаты устраивают с помощью применения висячих стропил с затяжкой, которая является несущей балкой чердачного помещения. Коньковый прогон и затяжка связываются бабками — дополнительными вертикальными стойками.
Пространственная жесткость кровли обеспечивается применением идентичных по форме и размерам узлов кровли. Это достигается «пакетной» обработкой однотипных деталей с использованием шаблона.

Разметка, врубка узлов — высококвалифицированная работа, которая может оказаться не по силам новичку. В помощь застройщикам предлагается целая серия металлических накладных деталей. С их помощью стропильная конструкция собирается без лишних усилий с качественными сопряжениями всех элементов. Примером таких элементов служат металлические пластины с зубьями. Их забивают с двух сторон в узлы фермы, что обеспечивает эффективное сочленение всех сходящихся деталей.

Основа для возведения прочной и долговечной крыши — это скрупулезный расчет размеров всех элементов стропильной системы и соблюдение существующих правил и норм проведения кровельных работ.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

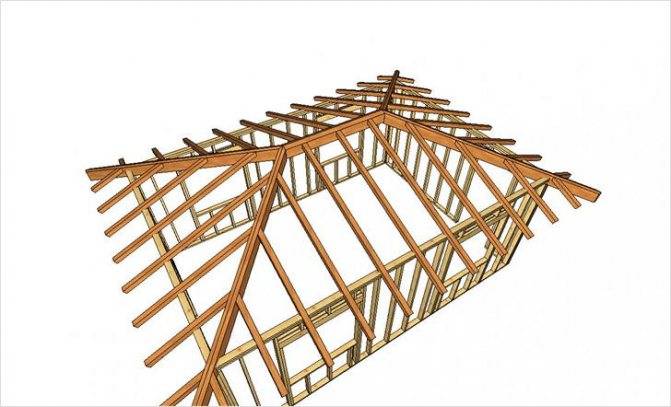

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

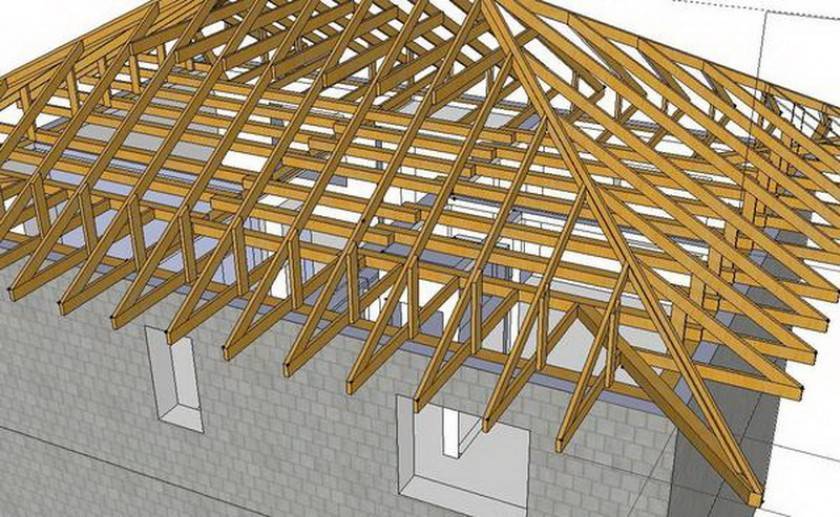

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

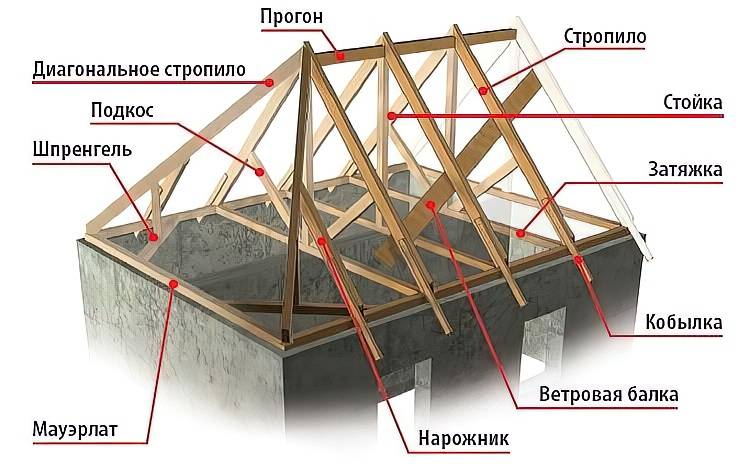

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.
4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.
7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Завершающий этап – обрешетка и укладка кровельного материала

Диагональные стропила укрепляем с помощью нарожников – укороченных стропил, которые крепятся к мауэрлату и располагаются под углом 90 градусов к коньковому брусу на расстоянии 60 см друг от друга. Ближе к диагональным стропилам длина нарожников становится короче. После установки нарожников конструкцию укрепляем с помощью раскосов и затяжек, дополнительно устанавливая вертикальные опоры.

Поверх стропил на каждом скате укладываем гидроизоляционную мембрану. Стыки проклеиваем скотчем и сверху прибиваем рейки небольшой толщины, чтобы обеспечить воздушный зазор. Завершает создание стропильной системы устройство обрешетки, которая зависит от выбранного кровельного материала: может быть сплошной или с зазорами.

https://youtube.com/watch?v=_fMdxizUMjA

Далее монтируются тепло- и пароизоляционные слои, которые требуют особого внимания при использовании чердачного пространства в качестве жилого помещения. Герметизацию щелей делаем баллоном с монтажной пеной, которая выдавливается с помощью пистолета. При нажатии на курок открывается клапан, и пена выходит наружу. Завершающим этапом устройства крыши является укладка кровельного материала. Технология укладки зависит от типа выбранного покрытия. После укладки устанавливаем коньковые детали, подшиваем карнизы и монтируем водосточную систему.

Возведение четырехскатной крыши своими руками – трудоемкий процесс, но вы создаете надежную конструкцию, которая будет прочной, если правильно выполнены расчеты и соблюдена технология монтажа.

Грамотные расчеты – залог правильной конструкции крыши

До начала работ по монтажу четырехскатной крыши дома своими руками нужно создать проект собственными силами или с привлечением специализированных организаций. Проект должен содержать чертежи конструкции стропильной системы, основные узлы соединения, устройство кровельного пирога и прочих элементов крыши. Для расчетов на прочность необходимо понимать, что на кровли постоянно воздействует большое количество нагрузок. К их числу относятся постоянные нагрузки (непосредственно вес кровли, стропил, утеплителя, гидроизоляции и т.п.), а также временные (ветровая, снеговая нагрузка соответствующего региона, летние осадки, вес обслуживающих кровлю людей). Вес составляющих кровли определяется с помощью умножения удельного веса каждого используемого материала на дома.

начинается с определения угла наклона кровли. Главным критерием при выборе угла являются климатические особенности региона нахождения дома. Среднее значение угла наклона – 5-60 градусов. В регионах, которым свойственно большое количество осадков в виде дождя или снега, рекомендуется проектировать четырехскатные крыши с углом, находящимся в верхней границе диапазона, например, 45-60 градусов.

Расчет угла наклона крыши.

Так, для средней части России снеговая нагрузка по СНиПу составляет 180 кг/кв.м. при уклоне до 60 градусов, при этом не учитывается угол, превышающий значение 60-70 градусов. Для дома, расположенного на территории, подвергающейся большим ветровым нагрузкам, напротив, следует выбрать кровлю с малыми значениями угла наклона. Так, если уклон меньше 30 градусов, ветер не учитывается, в остальных случаях его значение определяется как 35 кг/кв.м. Стоит отметить, что с увеличением угла наклона возрастает количество необходимых материалов, что, соответственно, приводит к увеличению стоимости , возводимой своими руками.

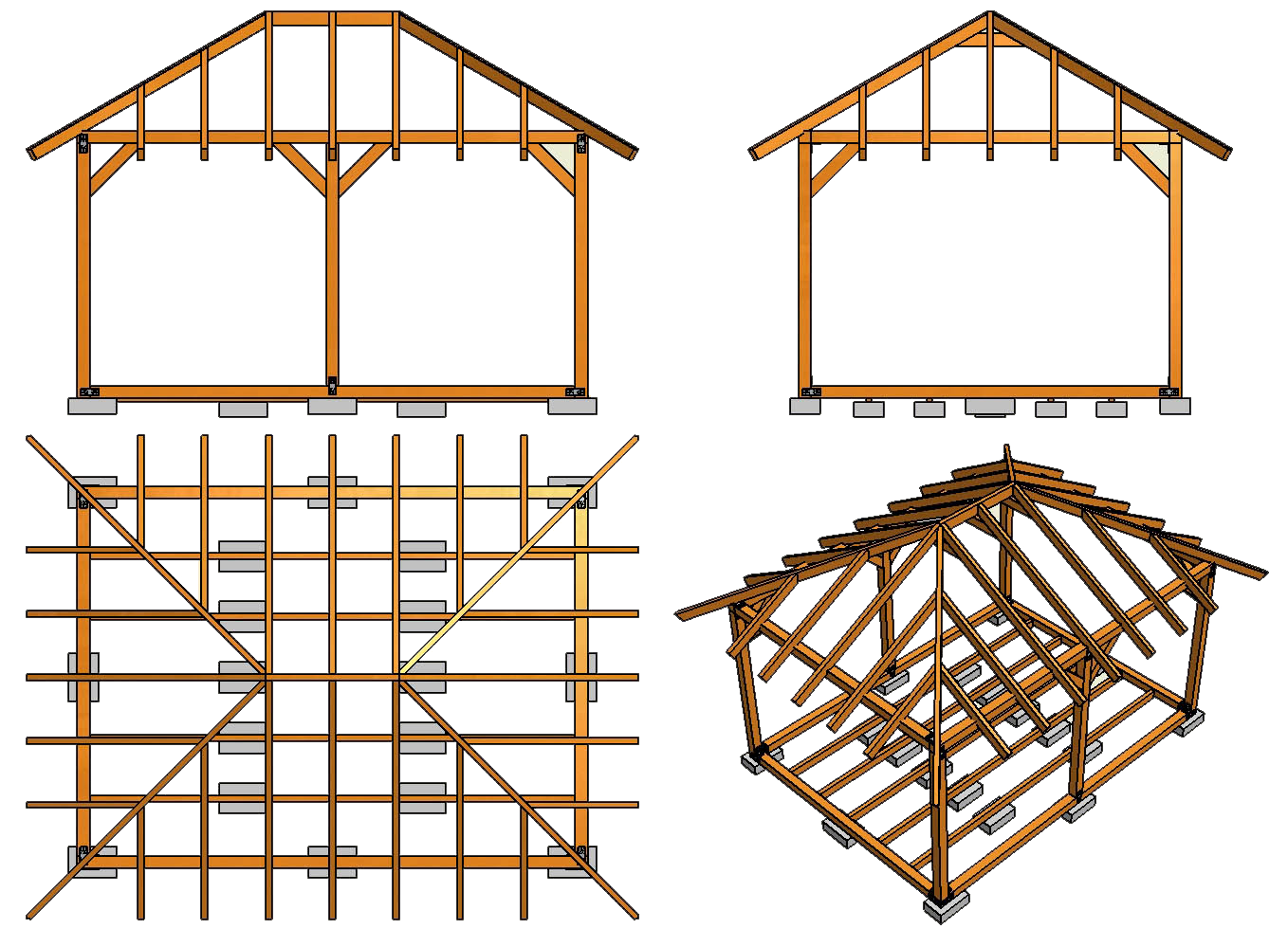

Схема расчета стропил для четрехскатной крыши.

Определив уклон скатов, необходимо рассчитать высоту кровельного конька в соответствии с тригонометрическим правилом для прямоугольного треугольника либо с помощью специальных таблиц относительных величин. Умножив половину пролета дома на табличный коэффициент, соответствующий нужному углу, можно получить необходимое значение высоты конька. Например, при угле наклона 30 градусов коэффициент 0,59, а при 25 градусах – 0,47. Так, для дома шириной 12 м высота конька составит 3,54 и 2,82 м соответственно.

Далее следует рассчитать сечение и длину стропил. Их сечение зависит от ожидаемых нагрузок и угла наклона кровли. Необходимо помнить, что запас прочности стропильных конструкций должен быть не менее 1,4. Основываясь на угле постройки, определяем высоту, ширину и длину крыши, а затем, исходя из геометрических расчетов, и остальных элементов стропильной конструкции. Площадь поверхности кровли определяется как сумма площадей всех скатов (треугольников или трапеций).

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Советы профессионалов

• Если вы не уверены в собственных знаниях, можно заказать проект вальмовой крыши у профессионалов. Часто его делают одновременно с проектом дома. В любом случае это обойдется дешевле, чем восстановление крыши после монтажа по неверным параметрам.
• Если вы владеете компьютерными программами, можно создать макет кровли в 3d-проекции.
• Не экономьте на материалах. Все доски перед монтажом тщательно проверьте на прочность и обработайте антисептиком. На элементах не должно быть трещин, изгибов, неровностей. Для стропильной системы используются материалы 1 сорта и выше.
• Перед монтажом мауэрлата поверхность стен можно застелить рубероидом.
• Мауэрлат нужно крепить очень прочно, чтобы он в процессе эксплуатации не сдвигался даже на доли миллиметра. Это основа всей стропильной системы, от которой зависит прочность крыши.
• Соединение стропильных элементов между собой осуществляется при помощи металлических уголков, которые прочно крепятся к соединяемым элементам болтами.

Таким образом, сделать собственными руками четырехскатную вальмовую кровлю вполне возможно, если вы имеете хотя бы начальные строительные навыки. Потребуется лишь тщательная подготовка, изучение теории и составление подробного проекта с расчетом количества нужных материалов.

Пример строительства вальмовой кровли можно увидеть в следующем видео:

Разновидности конструкций

К данному типу крыш относятся:

• Шатровые – в их конструкции все стропила соединяются в одной точке, все скаты имеют треугольную форму.
• Вальмовые – в их конструкции присутствует конек, на него упираются стропильные ноги трапециевидных скатов. Кстати, вальмами называются треугольные скаты.
• Полувальмовые. Здесь применяется сложная форма вальм, где вверху используется треугольная форма ската, внизу трапециевидная.

Чаще всего в строительстве используют два первых вариант. Необходимо отметить, что шатровая или вальмовая крыши – конструкции сложные, требующие определенного опыта в их строительстве.

В конструкцию кровли входит большое количество стропил разного назначения:

• Накосные (диагональные).
• Рядовые (центральные).
• Наружные (угловые).

У каждой стропильной ноги свое предназначение и свои размерные показатели

Здесь очень важно точно подогнать каждую ногу под необходимый размер конструкции

Чаще всего стропильную систему изготавливают из пиломатериалов: доски и брусья, или используют готовые двутавровые деревянные балки. Ширина определяется расчетными нагрузками. Чем они больше, тем шире устанавливаемая доска. Нередко, не увеличивая ширины доски, мастера используют сдвоенные доски.

Для защиты от огня деревянные стойки желательно обработать антипиреном.

depositphotos

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него. Их крепят уголками, которые в свою очередь соединяют с бетоном дюбелями, а с древесиной стоек саморезами. Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.
