Напольное отопление – как сделать своими руками? Инструкция

Достоинства и недостатки теплого пола

Достоинства:

1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
2. По сравнению с другими полами имеют длительный срок службы.
3. Нет радиаторов.
4. Широкий выбор функций регуляции температуры.
5. Нагреватель обладает низкой температурой.
6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

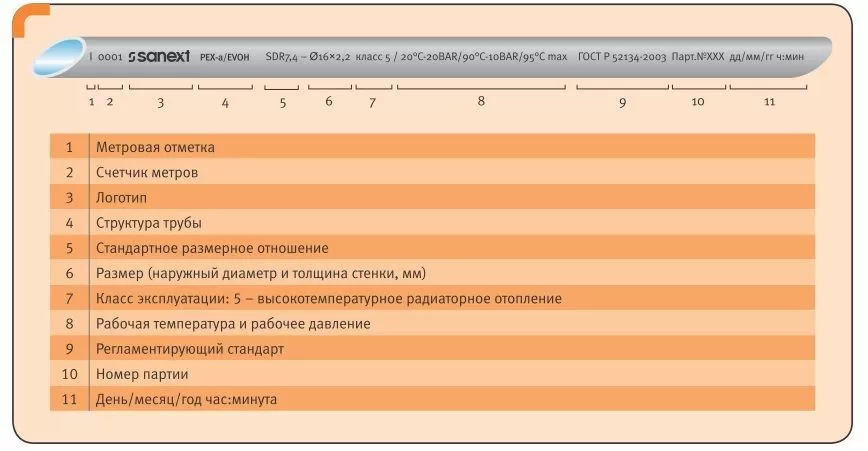

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Как самому сделать отопительную систему в частном загородном доме

Процесс монтажа делится на несколько этапов: укладку утеплителя, укладку труб, бетонирование и укладку напольного покрытия.

Укладка утеплителя

1. Закрепить демпфирующую ленту на стенах по периметру основания.
2. Уложить пароизоляцию (полиэтиленовую пленку) на основание 1 этажа с припуском на стену 20 см. Стыки пленки проклеить скотчем.
3. Уложить плиты пеноплекса на основание впритык друг к другу с заполнением всей площади.
4. Прикрепить плиты пеноплекса к основанию монтажными грибками.
5. Уложить гидроизоляцию (полиэтиленовую пленку) на пеноплекс с припуском на стену 15 см. Стыки пленки проклеить скотчем.

Установка труб под деревянный или другой тип пола

1. Уложить армирующую сетку на гидроизоляцию, стараясь не повредить полиэтиленовую пленку. Сетку укладывать с размером ячейки кратным шагу укладки по чертежу (если шаг укладки 20 см, то размер ячейки сетки 10 см).
2. Подложить под сетку обрезки пеноплекса, приподняв сетку над поверхностью пленки на 10-15 мм.
3. Проложить трубу в соответствии с чертежом.
4. Закрепить ее на прутках армирующей сетки с помощью кабельной стяжки.
5. Подключить систему к коллектору.

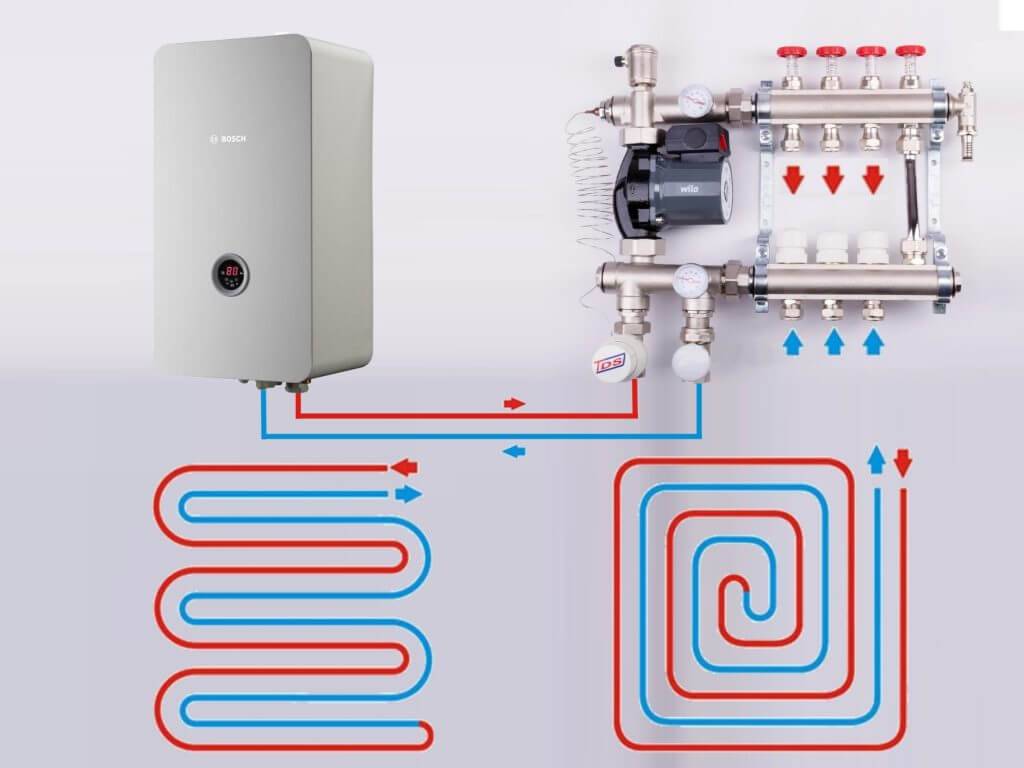

6. Сам коллектор подключается к одноконтурному или двухконтурному котлу.

Важно:

• При изгибании соблюдать минимальный радиус гибки 15 см.
• При прокладке через стены или компенсационные швы одеть на трубу отрезок теплоизоляции (вспененного полиэтилена) и заключить ее в отрезок большего диаметра (во избежание механических повреждений).

Бетонирование

Перед бетонированием выполняется опрессовка контуров повышенным давлением 2 атмосферы в течение суток.

Работы по опрессовке и подключению к коллектору должны выполнять специалисты-сантехники. Во время бетонирования вода в трубах должна быть также под давлением.

1. Установить маяки (высота стяжки должна быть не менее 5 см).
2. Приготовить смесь для стяжки.
3. Распределить смесь между маяками, стараясь максимально заполнить все пустоты.
4. Утрамбовать раствор тяпкой.
5. Разровнять раствор правилом по маякам.
6. Закрыть стяжку полиэтиленовой пленкой, чтобы сберечь от пересыхания.

Важно:

• Набор крепости происходит в течение 28 суток.
• При бетонировании в сухую погоду стяжку под пленкой увлажняют (умеренно поливают из лейки) 2-3 раза в день на протяжении недели.
• Полиэтиленовую пленку снимают через 2 недели.

Укладка напольного покрытия

Выбранное напольное покрытие (плитка, линолеум, ламинат) настилается через 5-6 недель после укладки стяжки. При необходимости проводится дополнительное выравнивание поверхности стяжки самонивелирующимися смесями.

Фото 3. Схема устройства тёплого пола. Вся конструкция состоит из семи слоёв.

Выбор теплоизоляции и крепежей для водяного теплого пола

Общие правила установки теплого пола

Перед работой нужно обязательно учесть советы, как установить теплый пол. Независимо от разновидностей моделей, есть общие правила монтажа и использования продукта:

Утеплять поверхность нужно только в свободной от мебели и прочих громоздких конструкций зоне

Заполнение всей комнаты приведет к перерасходу энергии либо горячей воды. Кабели не должны соприкасаться с нагревающимися элементами: камином, печью, радиатором. Возле внешних ограничений (стен, дверей) теплый пол укладывается особенно густо и плотно

При заливке верхнего финального слоя стяжки стоит обратить внимание на наличие воздушных камер. Слой должен быть плотным и равномерным, без пузырей и неровностей

Нельзя нагревательный кабель проводить сквозь изоляционный материал или смешивать их

Это приведет к его перегреву и выходу из строя. Нельзя приступать к финишной отделке не проверив исправность теплого пола.

Соблюдая эти нехитрые правила, укладка теплого пола пройдет легко и без осложнений

Особенное внимание нужно уделять безопасности, как собственной, так и окружающих. Ведь именно от вас зависит благополучие вашей семьи

Тип 2. Электрические теплые полы

Принцип действия и основные виды

Если подогрев полов нужен в отдельном помещении, то вместо водяного можно сделать электрический теплый пол. Как правило, такие системы используются в качестве дополнительного отопления и подключаются к терморегулятору. Благодаря этому нагревательные элементы включаются автоматически, как только температура упадет ниже определенной отметки.

Электрические полы нагреваются при прохождении тока и могут работать как под стяжкой, так и без нее

Работает теплый пол просто. Его основу составляют нагревательные элементы — пластины, стержни или кабели. Когда ток проходит через элементы с высоким сопротивлением, они нагреваются, передавая большую часть тепла напольному покрытию.

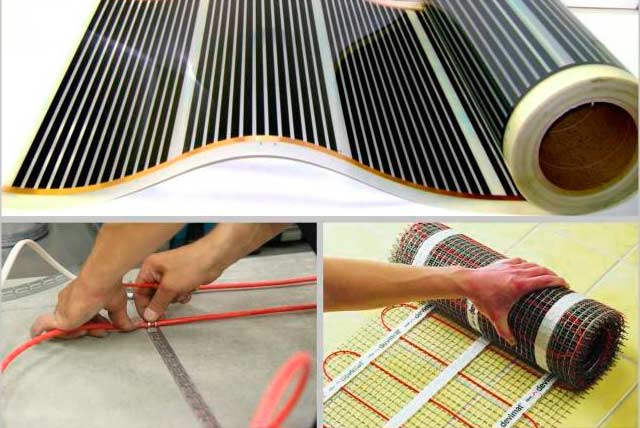

Есть три разновидности теплых электрических полов.

Иллюстрация	Разновидность теплого пола
	Пленочные. Самый распространённый тип, главный полюс которого — малая толщина. Нагревательный элемент — тонкие карбоновые пластины, соединенные токопроводящими дорожками и изолированные с двух сторон тонкой полимерной пленкой.
	Кабельные. Основа — кабель с высоким сопротивлением, который при прохождении тока нагревается. Преимущество кабельного пола — в возможности укладки кабеля с разным шагом — так можно регулировать степень нагрева.
	Стержневые. Нагревательные элементы — карбоновые стержни, которые соединяются проводами в единую систему. Такие полы мощные и надежные, но цена их достаточно высока.

Технология укладки пленочного электрического пола

Подключать полы можно как с пересечением проводов, так и без него

Самой простой в монтаже разновидностью я считают пленочный пол. Поэтому приведу его в качестве примера укладки:

Иллюстрация	Этап монтажа электрического теплого пола
	Подготовка теплоотражающего слоя. Под плёночный пол крайне желательно уложить фольгированную подложку. Благодаря ей мы не будем греть бетонную плиту или стяжку: все тепло будет отражаться от фольги в помещение.
	Раскрой пленки. Плёнку желательно укладывать длинными фрагментами — так придется монтировать меньше проводов. Резать материал нужно по специальным отметкам, чтобы не повредить нагревательные элементы.
	Раскладка материала. Греющие полотна укладываем на подготовленное основание и выравниваем. Их можно приклеить скотчем, но края желательно оставить свободными — для удобства подключения.
	Подключение контактов. Ориентируясь на маркировку материала, раскрываем пленку напротив токопроводящей дорожки. Крепим к ней контактный зажим-крокодил.
	Изоляция контактов. Все контакты и места срезов тщательно изолируем. Вместо стандартной изоляционной ленты желательно использовать специальные бутиловые пластины, которые обычно входят в комплект пола. Их достаточно просто плотно сжать вокруг контакта.
	Подключение терморегулятора и проверка. Провода от нагревательной пленки подключаем к термостату, ориентируясь на условные обозначения. Включаем систему на несколько минут, проверяя качество изоляции и степень нагрева полотнищ.
	Укладка напольного покрытия. Если все в порядке — монтируем терморегулятор на стену и укладываем поверх греющей пленки ламинат или линолеум.

В результате тепло от карбоновых пластин эффективно передается напольному покрытию, а затем и нам!

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Сделать теплые полы прежде всего хочется для комфорта

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность

Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади

Кроме того, полипропиленовые контуры:

• обладают повышенной механической прочностью и эластичностью;
• имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
• долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
• имеют небольшой вес — это делает процесс монтажа простым;
• инертны — не поддаются воздействию агрессивных веществ;
• не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
• обладают хорошей звукоизоляцией;
• экологически безопасны — при нагревании не выделяются вредные вещества.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.

Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Как сделать электрический теплый пол

Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:

• Греющий кабель:
  • резистивный;
  • саморегулирующийся.
• Маты из греющего кабеля:
  • на основе резистивного кабеля;
  • на основе саморегулирующегося.
• Карбоновая пленка.
• Карбоновые маты.

Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

• Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
• Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:

Разновидности тёплых электрических полов	Свойства
Кабельные полы	Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами	В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы	По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Капиллярный теплый пол

Читая начало статьи о том, как сделать теплый пол, вы, наверняка, задумались о том, что являет собой капиллярный пол.

Это автономная замкнутая система трубочек, по которым под небольшим давлением циркулирует жидкость, и электрического блока, который нагревает теплоноситель. Так как это сверхтонкий теплый пол, то следует внимательно заливать смесь для стяжки теплого пола, чтобы не переборщить с толщиной. Основной его параметр рассчитан на то, чтобы нагревать воздух в помещениях небольшой площади.

Для обогрева крупногабаритных помещений нужно несколько контуров

Установка начинается как в электрическом — с крепления управляющего блока. Дальше капиллярные трубки устанавливаются так же, как при монтаже водяного пола в стяжке.

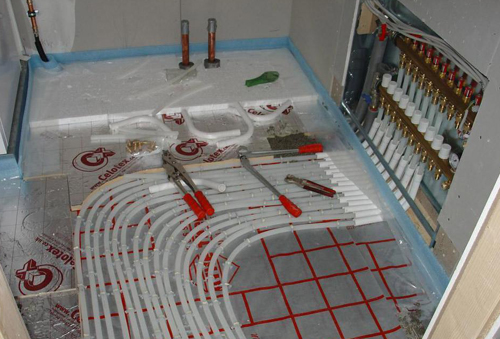

Водяной пол

Чаще всего водяные теплые полы укладываются в ванной комнате, прихожей, кухне. Это обусловлено «близостью» к источнику энергоносителя и относительно небольшими площадями таких помещений. Имеет значение и тот факт, что на кухне или в ванной можно уменьшить высоту комнаты без особых потерь для интерьера.

Монтаж теплого пола

1. Выравнивание пола

Для этого нужно при помощи лазерного уровня «отбить» контур поверхности. Затем укладываются строго по уровню маяки (шаг между ними рекомендован 1 м). Далее заливается цементно-песчаный состав, на следующий день извлекаются маяки и затираются образовавшиеся швы. Стяжка будет полностью готова к дальнейшей работе после 10-14 дней.

Если черновая поверхность пола примерно в уровне, то изначальный этап выравнивания правильно будет исключить.

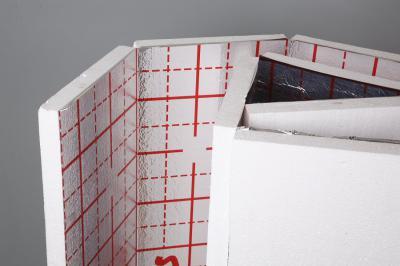

2. Следующий этап – постелить теплоизоляционный слой

Существует несколько популярных видов теплоизоляторов:

• Пенополистирол (гладкий либо с выпуклыми элементами);
• Вспененный полиэтилен;
• Фольгированная минеральная вата.

Теплоизоляционные полосы положить внахлест, стыки проклеить специальным скотчем. 10 см стен от пола также нужно изолировать, для этого рекомендуется либо стелить маты с «заходом» на стену, либо проклеить периметр демпферной лентой.

3. Поделить помещение на участи

Это необходимо для того, чтобы определить какое количество отопительных контуров положить. Например, нет смысла уложить трубы под мебелью или близко к двери или стеновым батареям.

Читать также: Как рассчитать мощность и длину контуров водяного теплого пола

4. Монтаж коллекторного узла

Коллектор – это устройство для подачи нагретого теплоносителя, смешивания и забора остывшего теплоносителя. Рекомендуется смонтировать данный узел в коллекторный шкаф или в заранее вырезанную нишу в стене.

Читать также: Как рассчитать коллекторную систему отопления

5. Укладка теплого пола

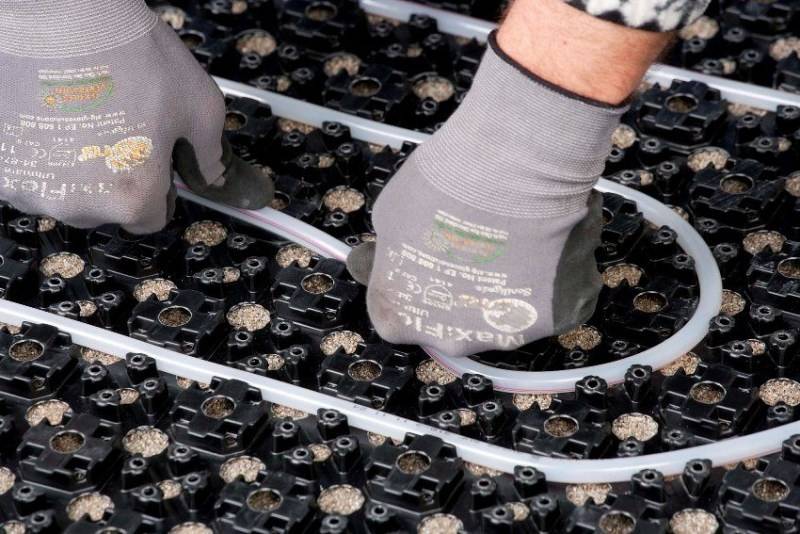

Для закрепления труб для теплого пола используется монтажная планка, на которой предусмотрены специальные пазы. Если в качестве теплоизоляционного материала использовался пенополистирол с выпуклыми элементами, то использование дополнительного крепежа не понадобится. Также можно использовать пластмассовые хомуты.

Шаг трубопровода должен быть 20-30 см. На каждый квадратный метр отопительного участка нужно положить примерно 5 погонных метров трубопровода. Шаг между контурами должен уменьшаться ближе к наружным стенам помещения (контактирующим с улицей), так как теплопотери там выше.

Не рекомендуется ложить трубы на расстоянии менее 15-20 см от наружных стен.

Петли контуров должны быть не более 80-120 см в зависимости от диаметра труб, чтобы не уменьшать КПД систем. Опытные мастера рекомендуют укладывать петли трубопровода в форме улитки, считается, что это самая оптимальная схема.

6. Подключение теплого пола к коллектору.

Трубы подключают к коллекторному узлу при помощи компрессионных фитингов. Перед этим нужно установить на гребенку узла запорные краны с термостатом. Далее необходимо провести опрессовку труб, это позволит убедиться, что при эксплуатации не возникнут протечки.

Читать также: Жидкий герметик для системы отопления: выбор и заливка

7. Заливка трубопровода финишной стяжкой.

Можно использовать цементно-песчаную смесь или готовую самовыравнивающуюся. Также предварительно нужно лазерным уровнем «отбить» по периметру линию будущей поверхности. Через 3 недели можно запустить работу трубопроводных систем, если стяжка была из цемента и песка. Самовыравнивающая смесь обычно полностью просыхает за более короткий промежуток времени.

8. Декоративное покрытие.

Любая керамическая плитка идеально подойдет в качестве напольного покрытия. А вот ПВХ плитку класть не следует, так как из-за воздействия тепла она будет менять размер и в результате образуются щели между фрагментами. Также хороший вариант – стелить ламинат. Обязательно перед укладкой необходимо хорошо просушить стяжку.

Линолеум тоже подходит как декоративное покрытие, но следует выбирать материал гладкий, без основы. Линолеум на войлочной или плотной ПВХ подкладке плохо проводит тепло. Паркет из дерева обладает низкой теплопроводностью. Самый неудачный материал – постелить ковролин, так как он является теплоизолятором и эффекта от полов будем минимум.

Читать также: В каких случаях выполняется монтаж водяного теплого пола без смесительного узла

Использование теплых полов

Ознакомьтесь с возможными вариантами и стоимостью, перед тем как выбрать теплый пол.

Если вы решили не вызывать мастера по установке теплых полов, а смонтировать его своими руками, мы дадим несколько рекомендаций и техник , которые позволят грамотно произвести процедуру от выбора до введения в эксплуатацию.

Правильный монтаж теплого пола , даст долговечность оборудования и минимальные траты электроэнергии!

Обычно обогрев пола устанавливают:

• в бане;
• ванных комнатах;
• балконе, веранде.

Если невозможно установить водяное отопление, то в домах и квартирах стелят электро полы.
В продаже доступно много вариантов, установить которые просто.

Виды теплых полов

Есть 2 группы полов.

Теплые полы водяные

Подключаются эти коммуникации к котлу. Состоят из трубок , по которым идет вода или другой теплоноситель. Этот вид мы рассмотрим в следующей статье, т.к. такие полы устанавливаются в основном в частных домах.

Электрические

В квартиры лучшим вариантом будет вторая группа теплого пола – с электрическим подогревом. Подобный вид теплого пола можно проводить в квартире без разрешения компетентных организациях , главное параметры пола определить верно.

Также существуют три подвида :

1. Первый – кабель, толщина кабеля около 7 мм. Эту систему укладывают под тонкий ковролин, ламинат, линолеум, кафель, паркет.
2. Второй – тонкий кабель, его раскладывают на специальной сетке , толщина около 3-3,5 мм. Он просто разворачивается и крепиться с помощью скотча . Раскладывают тонкий провод в виде змейки. Далее на провода идут клей и плитка.
3. Под ламинат, линолеум, подойдет пленка. Она является самой удобной в установке.

Есть несколько вариантов:

• термоматы;
• пленочные или инфракрасные полы;
• греющего кабеля (кабельные полы).

Выбор пленочного теплого пола отличный вариант, если вы хотите теплый пол под ламинат или линолеум.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

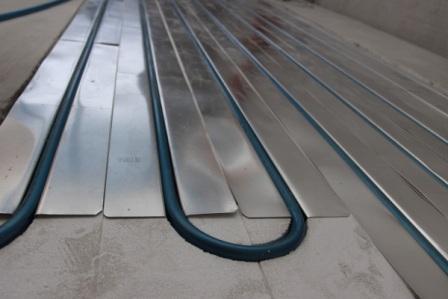

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

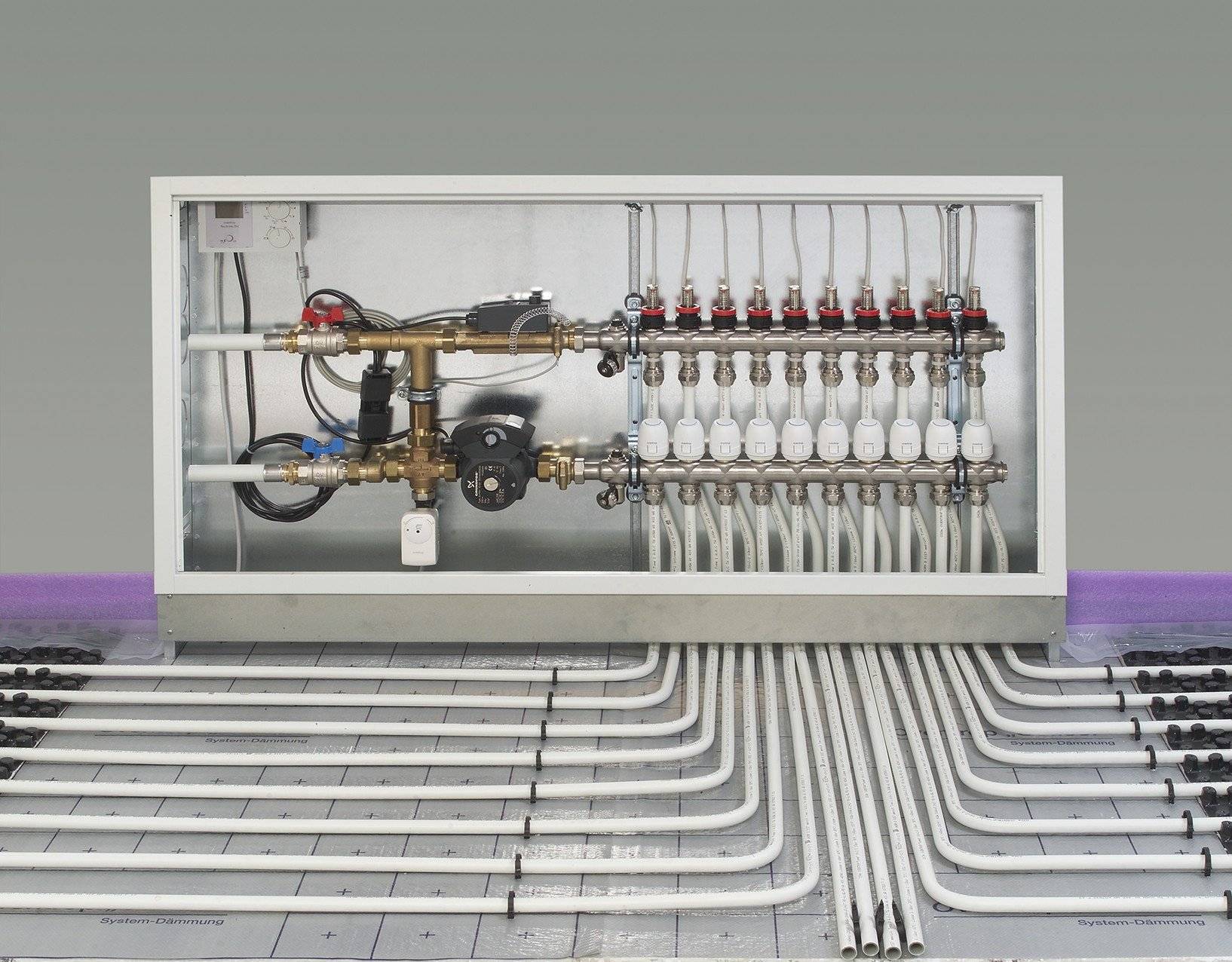

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан

Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Напольные системы отопления

Напольное отопление – это вид отопления, при котором система циркуляции теплоносителя находится под полом.Как известно, самым распространённым видом отопления является настенное, в частности с помощью батарей. Данный вид отопления имеет ряд недостатков, один из них это то, что обогрев помещения производится неравномерно и не рационально. Дело в том, что тепло от радиаторов отопления стремится вверх, и выходит, что самые тёплые места в комнате – это часть возле радиатора и потолок, а уже от этих зон тепло распространяется по оставшейся части комнаты. Многие скажут, что, несмотря на такую нерациональность в квартире и так достаточно тепло – не отрицаем, но могло бы быть ещё теплее, либо экономнее по затратам ресурсов.В свою очередь напольное отопление является более эффективным, так как теплоотдача идёт снизу вверх, распространяясь по всей площади комнаты, к тому же, вы имеете тёплый пол, по которому можете ходить босиком, только не будет батареи, на которую можно будет повесить сохнуть вещи. Максимальная область тепла как раз составляет высоту с человеческий рост, тем самым создавая максимально комфортные условия для обитателей, а не греет потолок.Напольное отопление имеет свои «за» и «против», часть из которых мы уже рассмотрели. Из преимуществ следует отметить:

Что касается недостатков напольного отопления, то:

Напольное отопление отличный вариант для тех жильцов, которые не любят ковры и предпочитают ходить босиком. Кроме того, напольное отопление замечательное решение как отопление для квартиры, находящейся на первом этаже, над сырым и холодным подвалом. Если вы делаете полную замену отопления на автономное, то можно задуматься над напольным видом отопления.

Как монтировать пол из инфракрасной термопленки?

Такой теплый пол кладут под плитку, так как он очень тонкий. Самый легкий способ своими руками сделать теплый пол, учитывая простоту установки термопленки:

расчет площади инфракрасной термопленки, учитывая размещение мебели в помещении (нельзя укладывать пленку под мебель без ножек);
очистка поверхности базового пола;
покрытие отражающей тепло подложкой, отражающая плоскость должна находиться сверху;
раскатываются полосы термопленки медной полосой вниз. Фиксируются строительным скотчем

Важно чтобы полосы не наслаивались;
монтаж заклёпок, необходимых для соединительных проводов. В тех местах, где будет подключение, рекомендуется применять либо битумную, либо изоляционную ленту;
места выхода медной полы заклеиваются изоляционной, битумной и снова изоляционной лентой;
соединение проводов изоляционной лентой;
подсоединение датчика температуры на черную полоску;
вырезы под термодатчик и под провода, находящиеся внутри под полом

Это необходимо для максимальной ровности рабочей поверхности. Провода в углублении заклеиваются скотчем;
монтаж терморегулятора;
подсоединение терморегулятора к электросети;
проверка работоспособности;
укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината;
финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу.

Делать теплый пол водяной или электрический? Вот в чем вопрос. Различные виды, имеющие и свои преимущества, и свои недостатки. Теперь на рынке появился вариант, который объединяет в одно тёплый пол электрический и водяной и являет собой тонкий теплый пол.

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки

Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.. Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:. Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

1. Подготовка поверхности.
2. Укладка труб.
3. Заливка стяжки.

А теперь о каждом подробно.
