Расчет площади шатровой крыши

Стропильная система — надежный «скелет» всей крыши

Чтобы понять, как правильно производить расчеты, которые связаны с конструкцией шатровой крыши, необходимо знать особенности ее возведения, в том числе и используемых стропильных систем.

При строительстве стропил для этого типа крыши можно использовать и применять, практически, любые виды стропил.

Можно применять висячие стропила, а можно использовать и наслонные. В зависимости от угла наклонов крыши и длины пролетов, используют тот или иной вид.

Висячие стропила, в основном, находят применение, когда внутренние пролеты чересчур большие, и не представляется возможным установить внутри различные опоры, которые бы взяли часть нагрузки на дополнительные несущие стены. В данном случае опорами являются лишь наружные стены, на которые и падает вся нагрузка.

Нижние концы такой системы упираются в наружные стены, а верхние концы должны иметь надежное соединение между собой. Применение висячих стропил в конструктивных особенностях шатровой крыши можно встретить достаточно редко, так как требуется очень много усилий при их монтаже.

Рассматривая наслонную систему стропил, нужно сказать, что в конструктивном исполнении она является более простой. Чтобы ее установить, нужна дополнительная внутренняя несущая стена, которая могла бы служить опорой посередине здания для разгрузки кровли. Эта система снижает нагрузку на всю кровлю, так как имеет не менее трех точек опоры.

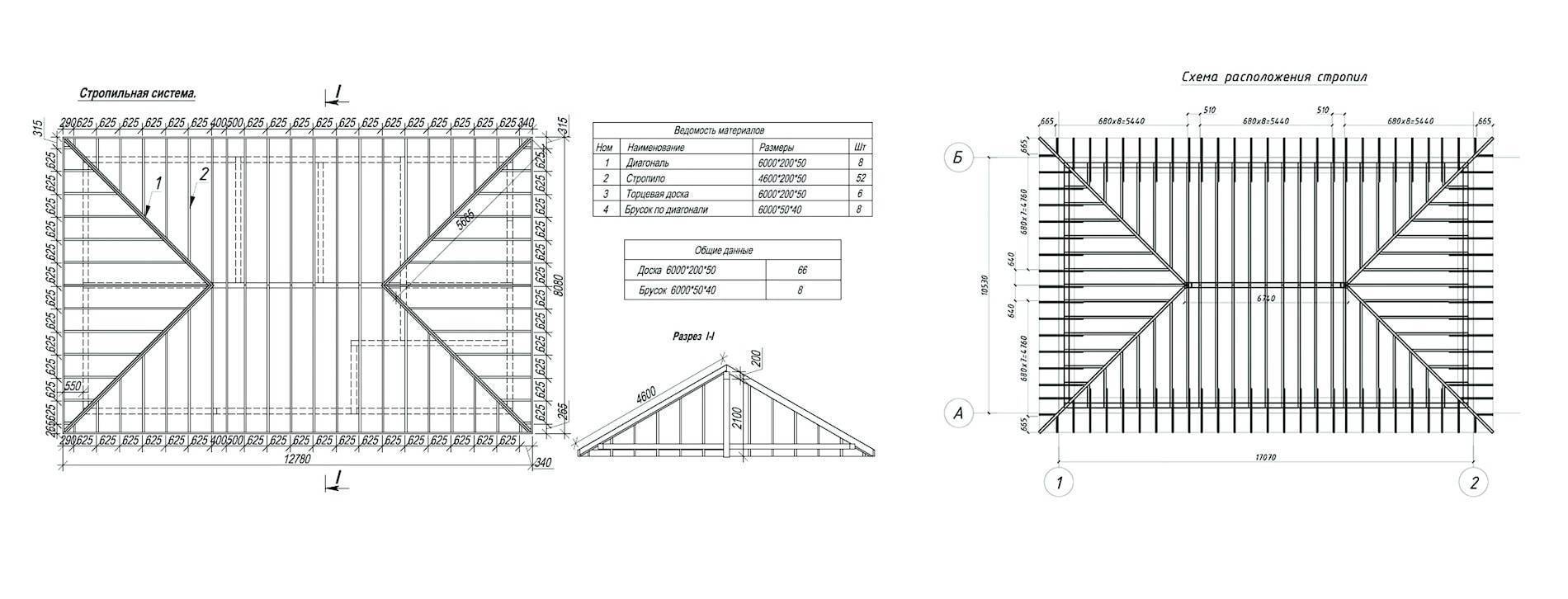

Пример стропильной системы шатровой крыши

Размер пролетов в различных случаях может варьироваться. В разных конструкциях домов он может быть от четырех метров и даже более. Если пролеты предполагается делать намного больше, например, пять метро или длиннее, то в стропильную систему вносятся коррективы и изменения, а также ставятся дополнительные подкосы.

Довольно часто в шатровых крышах используют именно наслонную стропильную систему, так как с точки зрения расходования материала она считается наиболее выгодной, а значит и более подходящей.

Конструкции стропильной системы шатровых крыш имеют следующие элементы:

  • накосные стропила — это стропилан, которые обычно располагаются в углах всего каркаса;
  • специальные балки, на которые устанавливают нижние концы стропил (мауэрлат);
  • нарожники, они прикрепляются к накосным стропилам;
  • балки, которые служат опорой для ног (подкосы);
  • также для обеспечения наибольшей жесткости конструкции используют и другие элементы, такие как ригели, разнообразные дополнительные опоры, а также часто используемые прогоны.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0см.

Длина конькового бруса: 0см.

Площадь поверхности крыши: 0м.

Примерный вес кровельного материала: 0кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.

Стропила:

Нагрузка на стропильную систему: 0кг/м2.

Длина боковых стропил: 0см.

Длина диагональных стропил: 0см.

Количество вальмовых стропил: 0шт.

Количество боковых стропил: 0шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0рядов.

Равномерное расстояние между досками обрешетки: 0см.

Количество досок обрешетки стандартной длиной 6 метров: 0шт.

Объем досок обрешетки: 0м3.

Примерный вес досок обрешетки: 0кг.

Описание полей калькулятора

Регион снеговой нагрузки

Шаг стропил: правильный расчет

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы .

На примере можно рассмотреть конструкцию. длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Как правильно подсчитать необходимое количество штучного кровельного материала

При расчете необходимого для покрытия кровли количества керамической черепицы следует учитывать ее длину и ширину. Полезная ширина указывается производителем. Полезная длина рассчитывается с учетом нахлеста, который при разных углах наклона кровли может быть разным. Предварительно нужно будет подсчитать, сколько черепицы понадобится для покрытия 1 м2 крыши. Результат умножается на площадь кровли.

Иногда крыши покрываются и таким интересным материалом, как деревянная черепица. Расчет в этом случае выполняется так же, как и для обычной. Однако элементы этого кровельного материала чаще всего укладываются в три слоя. Таким образом полученный результат следует дополнительно умножить на 3.

Шатровая крыша

Конструкция шатровой крыши характерна таким устройством, при которой скаты выполнены в форме треугольников с общей точкой соединения четырех вершин.

Количества треугольников в конструкции шатровой крыши может быть и больше, но все они должны иметь общую вершину. Идеальным вариантом постройки помещения под шатровую кровлю является четырехугольная форма, при которой вершина кровли образуется в центре.

Но шатровая система не обязательно может иметь вершину в центре конструкции. Кровля может быть смонтирована таким образом, что вершина смещена от центра в сторону. В такой конструкции длина сторон двух противоположных скатов при четырехскатной системе различна.

По конструктивным особенностям строения стропильной системы шатровые крыши могут быть:

  • Наслонные. Имеют опорные точки на внешних и внутренних стенах, расстояние между которыми не больше 4,5 метров;
  • висячие. Сооружают при небольшом пролете и без необходимости дополнительных внутренних опор.

Независимо от того, какая стропильная система смонтирована при обустройстве шатровой крыши, ее внешняя форма остается неизменной.

Кроме того, по конструктивным особенностям шатровые крыши могут быть:

  • Ломаные. Чаще устанавливают под мансарду, при этом имеется изменение угла наклона на скате на меньший;
  • с эркером (ендовые). Шатровая кровля при этом является дополнением к эркеру;
  • мансардные. При этом мансардные выступы располагаются на скатах кровли.

Независимо от конструкции шатровой системы, форма крыши похожа на шатер: отсюда и название.

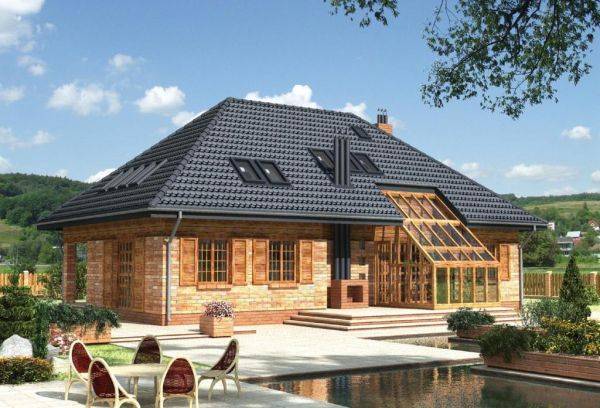

Шатровая крыша частного дома

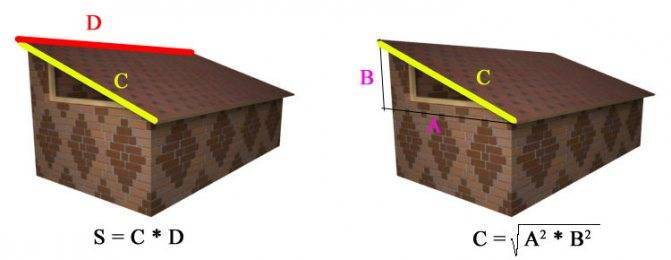

Правила замера кровли

В первую очередь нужно определиться с углом наклона ската. Именно его величина, а также ширина фронтона и длина ската, в большинстве случаев являются основными значениями, используемыми в формулах расчета нужного количества кровельного материала и элементов стропильной системы. Если последняя уже возведена, следует сделать дополнительные замеры. Это позволит точнее определить количество нужного кровельного материала, паро- и гидроизоляционной пленки, а также утеплителя.

Для начала разберемся с тем, как нужно делать замеры кровли. Правила проведения работ в этом случае следующие:

  • Длина ската измеряется от самой высокой точки на коньке до самой низкой на свесе карниза.
  • Горизонтальные замеры делаются не по фасаду, а по карнизу самой кровли.
  • Правильность замера скатов проверяют, сделав измерение по диагонали.
  • Записывают результаты на бумагу с начерченной на ней заранее схемой кровли.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

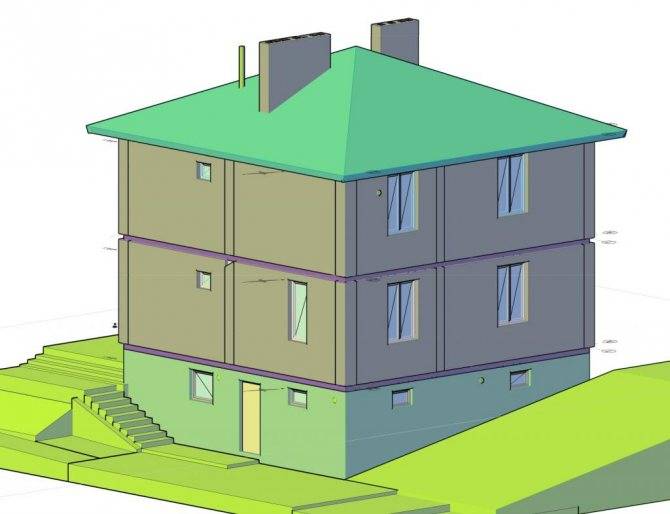

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

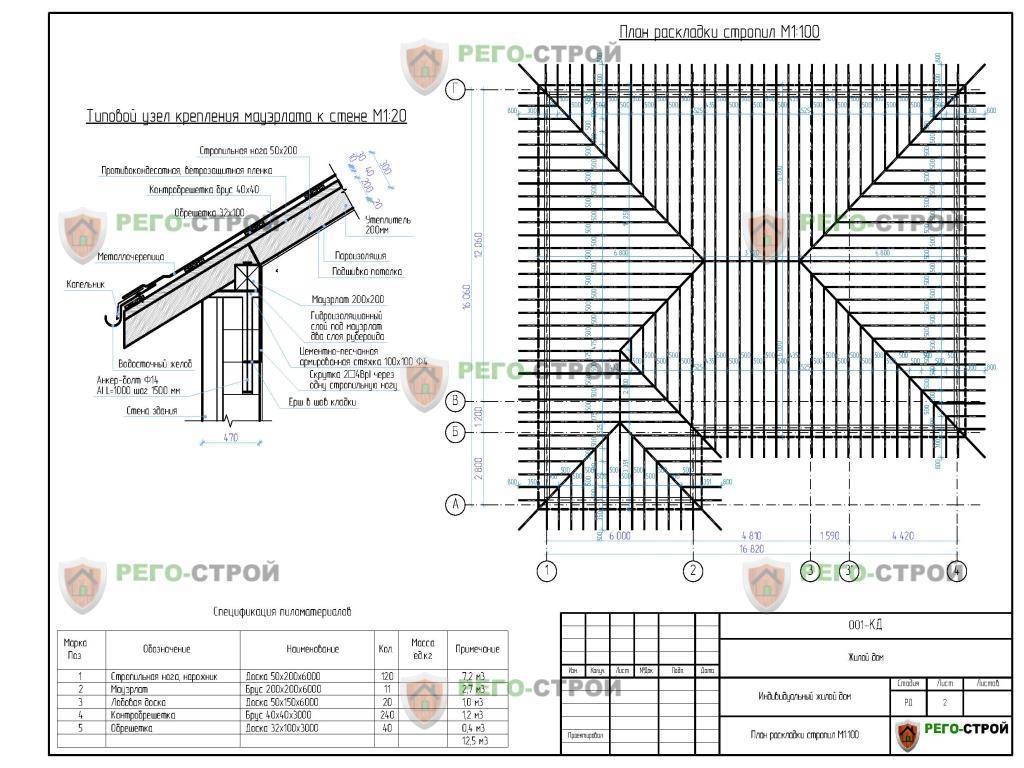

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Шатровая крыша своими руками: фото, видео, особенности процесса

Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

Обустройство каркаса

Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).

Монтаж крыши всегда начинается со строительства каркаса

Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат

Установка опорных брусьев и мауэрлата

Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.Способы крепления мауэрлата:

используя стропильные шпильки;

с применением стальной проволоки;

с помощью анкерных болтов.

Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.

Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.

Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.

Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.

Обустройство стропильной системы

Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.

Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.

Во время работы может возникнуть потребность стесывания верхней пласти накосной стропилы. Ее нужно уложить на ребре под углом. Пласть, находящуюся в ендове, стесывают желобком. Таким образом, укладка обрешетки проходит намного проще.

Полезные советы при возведении шатровой крыши

Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

  1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
  2. Приобретение требуемых материалов и приготовление инструмента.
  3. Крепление мауэрлата по всему периметру основания строения.
  4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
  5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
  6. Утепление крыши.
  7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

  • не использовать древесину разных пород;
  • не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
  • не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
  • обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

  1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

  2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
  3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

  4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
  5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
  6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
  7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

  8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
  9. Укладываем материалы для тепло- и гидроизоляции.

  10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
  11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус  для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

  • разметить ось с торца каркасного дома по верхней обвязке;
  • рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
  • один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
  • для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
  • рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
  • на остальных углах повторяется то же самое;
  • материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей  и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

  •  от угла нужно отмерять полную длину стропил;
  •  проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем  на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

Расчет шатровой крыши

Конструкция шатровой крыши

Шатровая крыша включает в себя четыре ската, являющихся по форме равнобедренными треугольниками. В случае, если основание крыши имеет квадратную форму, для расчета площади кровли достаточно посчитать площадь одного ската и умножить на четыре.

Если же в основании лежит прямоугольник, то первым делом необходимо рассчитать сумму площадей двух отличающихся прямоугольников, после чего умножить ее на два.

Площадь ската, являющегося равнобедренным треугольником, вычисляется по следующей формуле:

S = 2 x (bxh),

где S – площадь ската, b–длина основания треугольника, h–его высота. После этого следует также рассчитать площади свесов карнизов, которые представляют собой равнобедренные трапеции. Для этого умножают высоту данной фигуры на половину суммы длин ее оснований.

При этом устройство крыши шатровой предусматривает два варианта выполнения расчетов:

  1. Используя высоту конька, а также длину всего основания крыши;
  2. Учитывая длину диагональной стропильной ноги и длину периметра основания.

Кроме того, следует также учитывать различные дополнительные элементы, которые включает в себя крыша шатровая:

  • Диагональные (накосные) стропила);
  • Нарожники;
  • Стойки;
  • Мауэрлат;
  • Бруски опорные;
  • Лежни и т.д.

Приведем пример самостоятельного расчета площади шатровой крыши с учетом перечисленных данных:

  • Размеры здания составляют 6х6 метров;
  • Высота конька равна 2,97 м;
  • Длина диагональной ноги стропила составляет 5,21 м;
  • Угол уклона скатов – 35°;
  • Ширина свеса карниза равна 60 сантиметров.

Согласно первому варианту расчета рассчитаем длину высоты треугольника: для этого используется теорема Пифагора:

h2 = a2 – (b/2)2 = (5,21)2 – (6/2)2 = (4,24)2 м,

где h – высота треугольника, a–длина ската, b–ширина основания. Далее по формуле можно рассчитать площадь одного ската в форме треугольника, которая будет равна 12,72 квадратного метра.

В связи с тем, что основание, на котором возводится шатровая крыша,представляет собой квадрат, сторона которого составляет 6 метров, полученную площадь следует умножить на 4, в результате получим общую площадь скатов, составляющую 50,88 квадратных метров.

Далее следует рассчитать площадь свеса карниза. Длина меньшего основания трапеции уже известна, она составляет шесть метров. Вычисление длины второго основания производится с помощью довольно простых формул, используемых для трапеций.

В результате расчетов получено значение длины, составляющее 7,04 м, а площадь будет равна 4,76 м2. Для вычисления общей площади свесов, так же как и в случае самой крыши, следует умножить полученную площадь на четыре.

Общая площадь шатровой крыши вычисляется путем сложения полученных площадей и равна 50,88 + 4,76х4 = 69,91 м2.

Порядок подсчета площади односкатной крыши

Односкатная крыша самая простая, так как имеет всего один скат, который представляет собой прямоугольник или квадрат. Этот подсчет можно легко сделать без подробного плана дома и крыши. Снятие размеров также довольно простой процесс.

Площадь крыши равна площади прямоугольника со сторонами C и D. Для расчета измеряем длину ската (обозначим ее C) и ширину (обозначим ее D).

S=CxD

Длину и ширину скатов можно замерить, не поднимаясь на крышу. Просто измерьте длину и ширину здания и прибавьте к ним величину всех свесов. Если по каким-либо причинам измерить величину ската нельзя, то вычислите ее по теореме Пифагора, сняв размеры высоты крыши и проекцию одного из скатов.

Таким образом, зная размеры двух сторон треугольника, вы легко вычислите размер третьей стороны.

Расчет материала для крыши частного дома

Посчитать материал для кровли значительно сложнее, чем рассчитать площадь самой крыши. Иногда площадь крыши вполовину меньше площади заказанного материала. Для того чтобы не ошибиться в расчетах и не купить лишнего, а бывает еще хуже, когда материала не хватает, необходимо обратиться к специалистам из фирмы, у которой будете заказывать материал. У большинства организаций эта услуга бесплатная. Они очень точно подсчитают количество и размер листов и дадут вам раскладку их на крыше.

Так как кровельные материалы, как правило, имеют прямоугольную форму, а скаты крыши не всегда, придется листы подрезать и подгонять под углы ската. И чем сложнее крыша, тем больше у вас останется не нужных обрезков. Необходимо помнить, какой бы вы материал для покрытия кровли не выбрали, при монтаже раскладка листов всегда должна быть у вас под рукой, чтобы при резке не отрезать не тот лист.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
