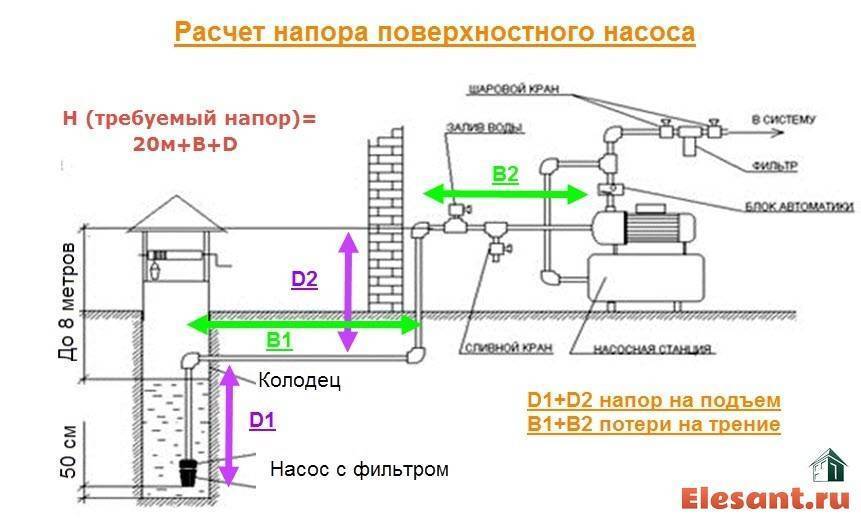

Расчет напора дренажного насоса

Рекомендации по выбору дренажного насоса

Дренажные насосы подразделяются на поверхностные и погружные. Первые устанавливаются у края сливной ямы, куда погружается только шланг, по которому поднимается откачиваемая смесь. Погружные опускаются на дно ниже уровня откачиваемой жидкости. Засасывание воды происходит через отверстия в днище, которое снабжено специальным сетчатым фильтром для защиты от попадания в импеллер крупных механических частиц.

Погружной дренажник снабжается специальным пластиковым пузырем или поплавком, который сигнализирует о достижении определенного контролируемого уровня жидкости, вследствие чего прибор автоматически включается.

Важными характеристиками дренажных насосов являются эксплуатационная безопасность, надежность и долговечность, мощность, сочетаемая с производительностью прибора.

Данный гидравлический механизм может отличаться своими характеристиками в зависимости от тех сред, с которыми он работает – грязными, чистыми, умеренно грязными. Поэтому выбор дренажного насоса – задание ответственное.

Исходить нужно из того, какую среду предстоит откачивать – чистую жидкость (к примеру, воду из резервуара или колодца) или жидкую смесь (к примеру, воду с илом из сточных колодцев, шахт). Часто предназначение кроется в названии марки оборудования. В паспорте или инструкции к насосу часто указаны допустимые размеры твердых взвесей в перекачиваемой жидкости (5-60 мм).

Требования к глубине погружения и напору

Главные требования к данному устройству – производительность, глубина погружения и напор.

Дренажный насос для бытовых нужд, например, для откачивания воды из домашнего бассейна в 40 куб.м можно выбрать с производительностью 8-10 м3/час.

Напор дренажного насоса варьируется от 5–10 метров до 25–50 метров. Все зависит от расстояния, на которое должна будет подаваться откачиваемая смесь. Превалирующее большинство моделей рассчитаны на напор до 10 м. Более мощные рассчитаны для глубинных работ ниже 25 и более метров. Большинство приборов максимально погружаются на 5 метров.

Если в инструкции к прибору указана высота напора 8 метров, это означает, что данная модель дренажника способна передать жидкость в длину на расстояние 80 метров. Эти цифры, безусловно, приблизительны, так как требуется учесть и другие параметры – глубину погружения, диаметры шлангов и др. В этом вопросе поможет разобраться специалист, с которым следует обсудить все детали и особенности насоса при его покупке.

Требования к температурным показателям и материалу изготовления

Температурные показатели среды – важный параметр. Обычно большинство насосов рассчитано на 40-градусный рубеж среды. Для откачивания химически агрессивных, горячих сред подбирать следует дренажник специального исполнения, профессионального назначения. Они востребованы спасателями, работниками коммунальных служб, строителями.

Как выбрать дренажный насос, учитывая материал, из которого он выполнен? Высокой износостойкостью характеризуются традиционные модели из нержавеющей стали или чугуна. Если среда агрессивная, то вал прибора должен быть выполнен из керамики. Сегодня в производстве используют и полимеры.

Прочие характеристики

Специфика прибора заключается и в диаметре патрубков. Привычное значение этого показателя 0,5-1,5 дюйма. Для перекачивания грубой жидкой смеси потребуется диаметр 8-10 дюймов.

Портативность прибора. Этот показатель важен, скорее, при бытовом применении дренажника. Куда удобнее и легче переносить прибор, изготовленный из пластика, нежели перемещать с места на место тяжелый чугунный насос.

Вариативность использования агрегата важна в любом случае, особенно с бытовой целью.

Остаточный уровень воды. Этот показатель может обеспечить откачку жидкости практически до сухого остатка, если его конструкция позволяет достичь минимального значения остаточного уровня — 2 мм.

Резервуар, подвал, подсобное помещение, гараж на территории загородного дома, бассейн, пруд, искусственное озеро с твердым дном вполне можно опустошить или удалить воду насухо дренажным насосом средней мощности, если его погрузить на дно в ведре, в чане, на плите из фанеры или металла. Откачивание сточных вод с илом (из рва, траншеи) или из колодца, не имеющих твердой основы, где вероятнее всего могут встретиться камни, листья, галька или различный мусор, вряд ли удастся осушить. Тут необходимо выбрать оборудование иной мощности для сильно загрязненной среды.

Среди насосов различного назначения дренажные — наиболее универсальные устройства. Приборам современных марок практически не потребуется техническое обслуживание. Их конструкция продумана так, что очистить или сменить их фильтры под силу любому хозяину.

Разновидности устройств

Зная, как работает и устроен дренажный насос с поплавковым выключателем, а также иные разновидности устройства, будет проще понять суть работы с ним, особенности применения, подключения и обслуживания.

Устройства делят на погружные и поверхностные.

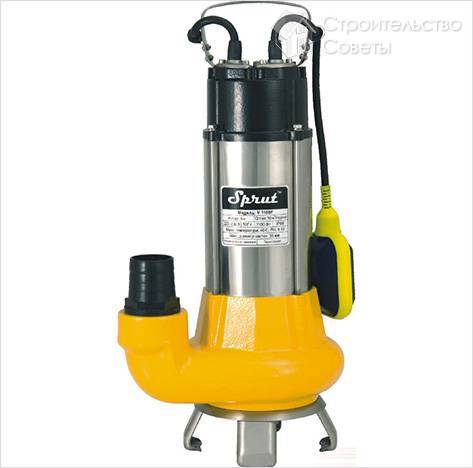

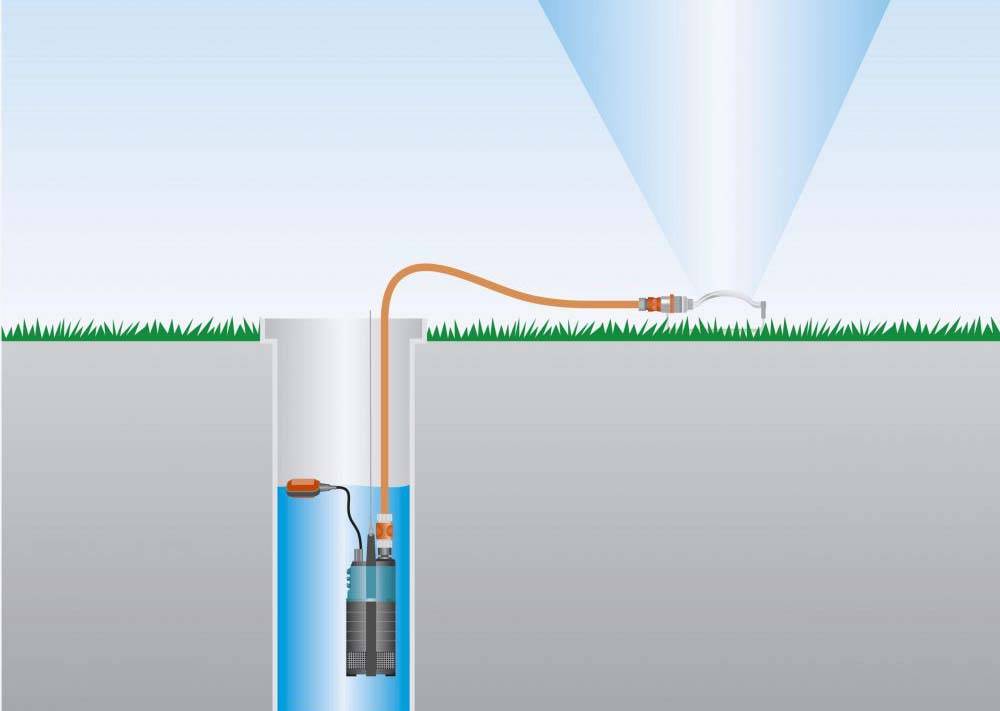

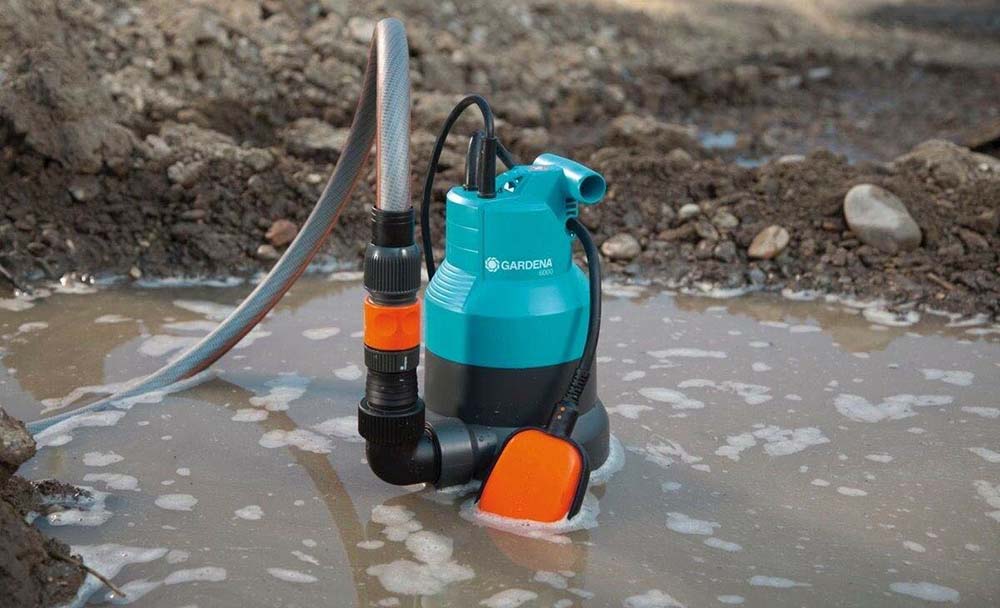

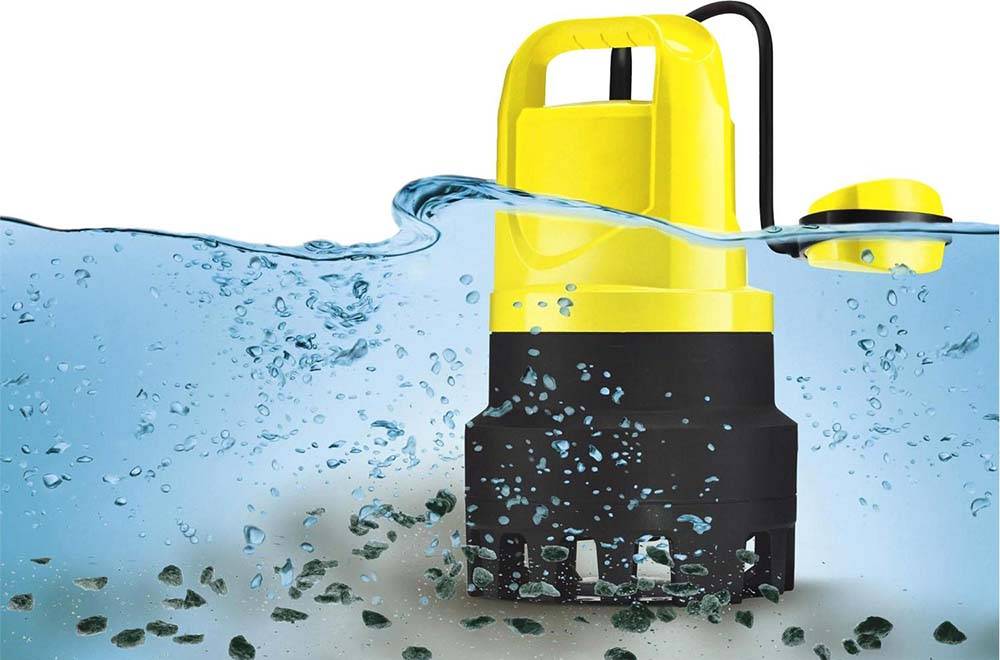

Погружной

Наиболее популярным является дренажный насос именно погружного типа. У него довольно простая схема подключения. Хотя иногда, чтобы подключить устройство, приходится обращаться к специалистам.

Во время работы погружные насосы находятся в воде. Даже под ней. Их используют для поднятия жидкостей на солидную высоту, что достигается хорошей мощностью. Основными достоинствами погружных агрегатов называют компактные размеры и тихую работу. Погружать их можно на глубину около 50 метров.

Но девайс не лишён недостаток. Погружные агрегаты сложно ремонтировать. Вскрыть корпус — целая проблема. Чтобы устранить поломку, сначала нужно вытащить насос из воды, на что уходит много сил и времени. Иногда с такой задачей справляются лишь мастера.

В плане принципа работы, погружной во многом схож с наружным насосом. Но отличие есть. Погружной агрегат самостоятельно осуществляет всасывание воды. А в наружных это делается с помощью шлангов.

Чтобы всасывать жидкость, на дне погружного насоса находятся отверстия. А за ними располагаются фильтры сетчатого типа. Это позволяет защитить агрегат от попадания внутрь крупного мусора, камней и пр.

Чаще всего схема включает в себя поплавок, и подключить такой дренажный насос не особо сложно. Но бывают и устройства без поплавка, поверхностные.

Плюсом погружного типа является отсутствие необходимости во включении. В работу устройство вступает автоматически, реагируя на изменения положения поплавка. Последний следит за уровнем воды.

Погружные насосы дополнительно делят на вертикальные и горизонтальные. В первом случае предельная глубина погружения 7 метров. А горизонтальные могут углубляться на 100 метров и более.

Удобство эксплуатации заключается в том, что отсутствует необходимость в системе охлаждения. Насос находится в воде, плюс прокачивает через себя жидкость. Это позволяет не только выполнять работу, но и отводить лишнее тепло.

У погружного насоса есть подтип. Он называется полупогружным. Отличие в том, что рабочий механизм погружается в воду, но двигатель остаётся на поверхности. Но с водой, где есть крупный мусор, полупогружной насос не справится.

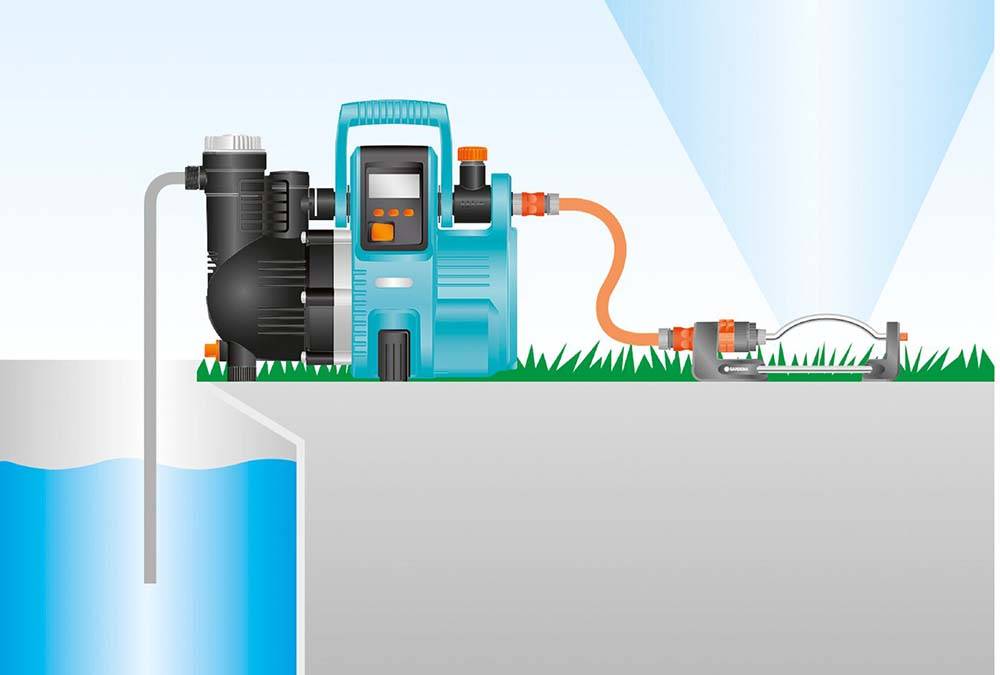

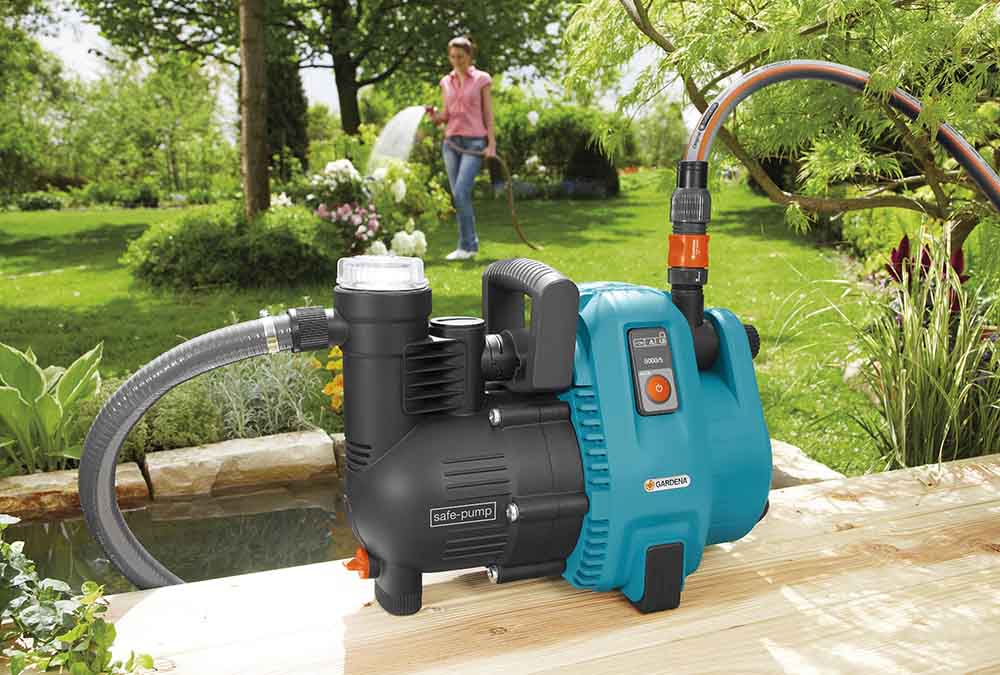

Поверхностный

Вторая разновидность — это поверхностные. Применяются для организации работы колодца или скважины. Корпус устройства в жидкую среду не погружается.

Вода поступает за счёт длинного подключённого шланга. Такая помпа применяется в ситуациях, где вода располагается на небольшой глубине. Наиболее частая сфера использования — это борьба с грунтовыми водами.

Считается, что основным преимуществом агрегата выступает простота монтажа и снятия. Заниматься периодическим техобслуживанием также легко

Но важно, чтобы рабочие элементы вовремя смазывались. Это позволит увеличить срок службы, а также предотвратить поломки

Но есть у устройства и свои недостатки:

• уступает по функциональности погружному насосу;
• потребляет много энергии;
• нельзя откачивать жидкость на большой глубине;
• быстро нагревается;
• шумит во время работы;
• меньший срок службы.

Хотя стоит отметить, что по показателям энергопотребления между погружным и поверхностным дренажным насосом можно поставить знак равенства.

Что такое дренажный насос

Для начала нужно понять, что же такое этот погружной дренажный насос и как он работает.

Это устройство, предназначенное для откачки большого количества воды. Прибор может применяться для разных целей и задач. Но есть нюанс, который ограничивает сферу применения. Это количество примесей воды. Рекомендуемым значением является не более 10% примесей от общего объёма воды. Если не выполнить это требование, тогда агрегат быстро выйдет из строя.

При этом существует и специальный насос дренажной системы, предназначенный для работы именно с грязной водой. Она прибора работают по одинаковому принципу. Но между ними есть разница.

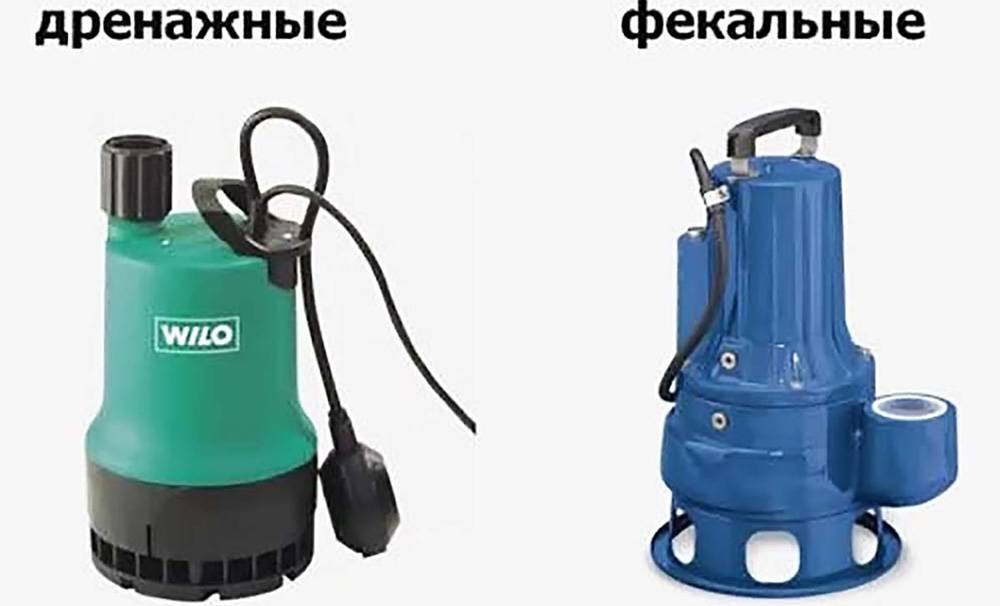

Обычный дренажный насос работает с частицами не крупнее 12 мм в диаметре. А устройства, ориентированные на перекачивание и откачку грязной воды, могут работать и с примесями до 120 мм в диаметре. Внутри установлены специальные ножи, которые разрезают мусор и фекалии на мелкие частицы, что позволяет не забивать шланги.

Параллельно с этим так называемые фекальные насосы, оснащённые ножами, могут эффективно перекачивать и абсолютно чистую воду без примесей и мусора.

Девайс способен поднимать воду на определённую высоту. Это значение небольшое, поскольку создавать высокое давление устройство не может.

На что влияет производительность центробежного насоса?

Работа любого насоса зависит от соответствия напора и подачи жидкости в систему. Получается, что с максимальной подачей вы получаете минимальные значения напора. Если же напор максимальный, подача будет не такой большой. Путем определения зависимости тестируют прибор и фиксируют значения в паспорте устройства. Чтобы убедиться в соответствии указанных в паспорте данных и реальной производительности, можно измерить ее самостоятельно.

Чтобы насос выполнял поставленную задачу в конкретных условиях его использования, важно правильно подобрать оборудование в зависимости от производительности. Объемы расхода известны на момент установки системы трубопровода.. Если требуемая производительность равна до 10 кубометров в час, лучше всего с задачей перекачивания жидкости справятся бочковые модели, дозаторы, химические или полупогружные центробежные насосы

При производительности от 10 до 100 метров кубических в час чаще всего выбирают погружные системы или винтовые. Насос обязательно выбирают в зависимости от условий эксплуатации и задач, которые на него возлагают.

Если требуемая производительность равна до 10 кубометров в час, лучше всего с задачей перекачивания жидкости справятся бочковые модели, дозаторы, химические или полупогружные центробежные насосы. При производительности от 10 до 100 метров кубических в час чаще всего выбирают погружные системы или винтовые. Насос обязательно выбирают в зависимости от условий эксплуатации и задач, которые на него возлагают.

Если из одной категории по эксплуатационным свойствам подходят несколько разновидностей насосов, тогда ориентируйтесь на модели, которые больше подходят по значению производительности, цене, условиям обслуживания.

Напор насосного оборудования циркуляционного типа

Напор создается од действием насосного устройства для того чтобы противостоять гидродинамическим потерям, возникающим в трубах, радиаторах, вентилях, соединениях. Другими словами, напор – величина гидравлического сопротивления, которое агрегат должен преодолеть. Для обеспечения оптимальных условий для перекачки теплоносителя по системе показатель гидравлического сопротивления должен быть меньше показателя напора. Слабый водяной столб не сможет справиться с поставленной задачей, а слишком сильный — может стать причиной возникновения шума в системе.

Расчет показателя напора циркуляционного насоса требует предварительного определения гидравлического сопротивления. Последнее зависит от диаметра трубопровода, а также скорости перемещения по нему теплоносителя. Чтобы рассчитать гидравлические потери, нужно знать скорость движения теплоносителя: для полимерных трубопроводов – 0,5-0,7м/с, для труб, выполненных из металла, – 0,3-0,5м/м. На прямых участках трубопровода показатель гидравлического сопротивления будет находиться в пределах 100-150Па/м. Чем больше диаметр труб, тем меньше потери.

Для расчета потерь давления при сопротивлении местном применяют формулу:Z = ∑ζ x V2 x ρ/2

При этом ζ обозначает коэффициент местных потерь, ρ – показатель плотности теплоносителя, V – скорость перемещения теплоносителя (м/с). Далее необходимо суммировать показатели местных сопротивлений и величины сопротивлений, которые были рассчитаны для прямолинейных участков. Полученное значение будет отвечать минимально допустимому напору насоса. Если в доме сильноразветвленная система отопления, расчет напора следует произвести по каждой ветки отдельно.

— котел – 0,1-0,2; — теплорегулятор – 0,5-1; — смеситель – 0,2-0,4.

Как вариант можно рассчитать напор циркуляционного насоса для отопления по следующей формуле:Hpu =RxLxZF/10000

При этом Hpu – напор насоса, R – потери, которые были вызваны трением в трубах (измеряется Па/м, за основу можно принять значение 100-150 Па/м), L – протяженность обратного и прямого трубопроводов самой длинной ветки или сумма ширины, длины и высоты дома умножена на 2 (измеряется в метрах), ZF – коэффициент для термостатического вентиля (1,7), арматуры/фасонных деталей( 1,3), 10000 — коэффициент пересчета единиц (м и Па).

Как это устроено?

Дренажный насос – именно та гидравлическая машина, которая способна откачать большие объемы воды с примесями. Дренаж (с франц. drainage) означает удаление жидкости или жидких смесей как с поверхности земли, так и из-под нее. Оборудование можно использовать для откачки жидкости с поверхности затопленных участков, из колодцев, подвалов, бассейнов, из различных резервуаров – строительных котлованов, сливных ям, шахт, промышленных систем, из очистных сооружений и установок, из бытовых канализационных трубопроводов.

В промышленных масштабах дренажный насос применяется для перекачивания отходных смесей, при подаче воды для охлаждения, для поддержания уровня воды в заборных резервуарах, в водоемах.

На строительных площадках такой насос откачивает грунтовые воды, освобождает залитые участки, котлованы, заполненные песком или илом. Он также перекачивает жидкие растворы, содержащие песок или известковые примеси, контролирует уровень сточных канализационных вод.

Применяют дренажник и в быту – при орошении теплиц или сельскохозяйственных угодий, при очистке от ила прудов, колодцев.

Он отличается сравнительно слабым напором, но ему характерен высокий показатель скорости перекачивания жидкости. В этом его отличительная особенность. Этот тип насоса не просто быстро перекачивает большие объемы жидкости, но при этом мало затрачивает энергии.

Технические измерения циркуляционных насосов

При выборе циркуляционного насоса для отопления также важно учитывать все технические характеристики. К ним относятся:

• пропускная способность. Это количество перекачиваемой жидкости за единицу времени. Скорость потока определяет расход воды. Этот показатель зависит от ограничений диаметра трубопровода. Максимально – до 15 кубометров в час;
• напор. Это расстояние, на которое вода поднимается с помощью установленного насоса. Значения максимального напора отличаются при перекачивании по горизонтали и вертикали. Максимальные значения напора присущи для насосов с мокрым ротором. Они предлагают напор до 17 метров, хотя встречаются модели и с большими показателями этой величины;
• температурные ограничения. Определяют, в каком диапазоне температур может работать насос. Разные модели определяют максимальные температуры, при которых они могут работать бесперебойно. Чаще всего допускаются значения до 110 градусов, однако в продаже вы можете найти насосы, которые работают и на более высоких температурах;
• шум. Владельцы частных домов отдают предпочтение насосам с низким уровнем шума. Шумовые характеристики насосов не должны превышать 40Дб, чтобы их можно было комфортно использовать на территории частного участка. Также не забывайте, что насосы с мокрым ротором работают намного тише, чем оборудование с сухим ротором;
• размеры. Вы должны определить допустимые значения монтажной длины, диаметры входного, выходного патрубков;
• уровень защиты. Все насосное оборудование отличается классом защиты. Этот параметр определяет допустимость попадания в систему сторонних предметов и других частиц. По шифру маркировки определите, насколько насос защищен от попадания воды, брызг под разными углами.

Производительность центробежных насосов зависит от необходимой мощности для перекачивания воды, напора, параметров рабочего колеса, высоты всасывания жидкости.

Производительность и напор центробежных насосов

Поскольку все насосы разделяют на категории по назначению и особенностям применения, их технические параметры и требования к характеристикам также будут отличаться. Погружной насос подходит для монтажа на глубину. Для установки насоса на глубину вам не подойдут самовсасывающие модели.

Погружные насосы работают под водой и все время заполнены жидкостью из источника. Если уровень воды опускается и не поступает в систему, насос выключается. Это важная функция, которая предотвращает работу насоса «вхолостую». Такое происходит в тех случаях, когда производительность насоса превышает дебет источника скважины.

Производительность насосов должна быть чуть больше потребляемой воды из водопровода. Если вы устанавливаете насос для частного дома, самый простой способ расчета оптимальной производительности насоса зависит от количества постоянных жителей и источников воды. То есть, насос должен быть таким, чтобы при включении всех источников воды каждый житель получал ее. Даже есть специальные таблицы, в которых фиксируют средние значения производительности насосов в зависимости от источников потребления – унитаз, умывальники, мойки, стиральная машина. Узнают расход воды в этих источниках в литрах за секунду для просчета.

Одновременно в доме крайне редко могут быть включены все приборы, поэтому значение примерного значения системы должно быть немного меньше полученного числа. Иногда полученное число просто умножают на коэффициент от 0,6 до 0,8. Этот коэффициент упрощает расчеты и определяет количество одновременно включенных приборов. 60% и 80% соответственно.

Важно: производительность насоса обязательно фиксируется в паспорте оборудования. Она встречается в значении метров кубических в час

Если вы просчитываете самостоятельно и пользуетесь таблицей готовых значений, необходимо перевести в литры за секунду. Для этого применяют коэффициент 3,6.

Подача (производительность) насосного оборудования

Это один из главных факторов, которые следует учитывать при выборе устройства. Подача – количество теплоносителя перекачиваемого в единицу времени (м3/час). Чем выше подача, тем значительней будет объем жидкости, который сможет перекачать насос. Данный показатель отражает величину объема теплоносителя, переносящего тепло от котла к радиаторам. Если подача низкая, радиаторы будут обогреваться плохо. Если производительность избыточная, расходы на отопление дома существенно вырастут.

Расчет мощности циркуляционного насосного оборудования для системы отопления можно произвести по следующей формуле:Qpu=Qn/1.163xDt [м3/ч]

При этом Qpu – это подача агрегата в расчетной точке (измеряется в м3/час), Qn — количество потребляемого тепла на площади, которая отапливается (кВт), Dt – разница температур, зафиксированная на прямом и обратном трубопроводе (для стандартных систем это 10-20°С), 1,163 – показатель удельной теплоемкости воды (если будет использоваться другой теплоноситель, формула должна быть откорректирована).

В чём дренажные насосы выигрывают у конкурентов

Как это работает

Теперь к вопросу о том, как работают дренажные насосы для грязной воды и обычные агрегаты такого типа.

За счёт работы двигателя, крыльчатки и системы шлангов, воду забирают из одного места и переносят на другое. Это могут быть очистные сооружения, специальные резервуары или просто открытый участок земли.

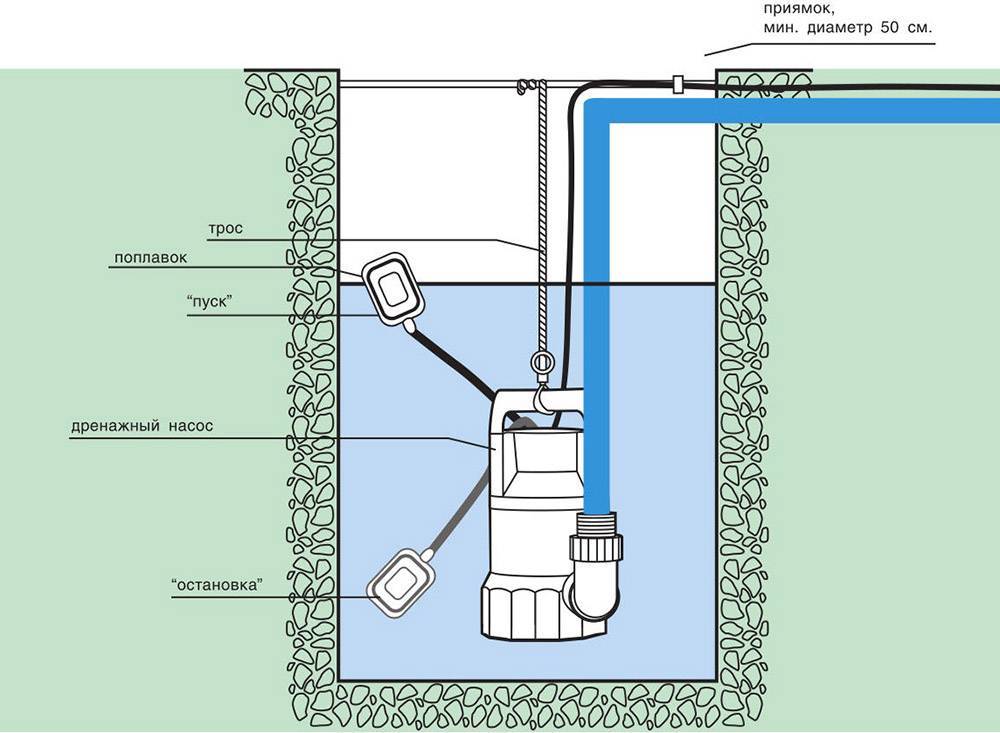

Зато поплавковый выключатель или просто поплавок заслуживает отдельного внимания. Нужно рассказать о том, как он работает в дренажном насосе.

Конструктивно поплавок состоит из:

• пластикового корпуса с воздухом внутри;
• переключателя с рычагом (он же размыкатель);
• стального шарика;
• провода для соединения с электросистемой.

Погружая насос в воду с большим объёмом жидкости, поплавок всплывает, оказывается на поверхности и тем самым включает агрегат. Он считывает, что воды много. По мере снижения уровня воды, которая откачивается, поплавок также снижается. Оказываясь на отметке ниже минимально допустимого уровня, происходит автоматическое отключение.

Поднимаясь или опускаясь, стальной шарик поплавка меняет своё положение, за счёт чего управляет рычагом. Тот воздействует на переключатель и его контакты. Переключатель может разорвать цепь, либо соединить её.

Преимущества перед конкурентами

Если сравнивать с другими насосами, у дренажных устройств есть ряд важных преимуществ. А именно:

• сравнительно небольшая цена;
• большие объёмы перекачиваемой жидкости;
• хороший создаваемый напор;
• простота и удобство при эксплуатации (больше относится к поверхностным насосам);
• солидный срок службы.

В зависимости от того, какое максимальное давление при работе создаёт тот или иной дренажный насос, за 1 час работы некоторые модели способны перекачать до 8 кубометров воды. Напор достигает 7 метров. В итоге за небольшой временной промежуток можно заменить воду в целом домашнем бассейне.

Производительность центробежных насосов

В центробежных насосах производительность зависит от конструктивных особенностей оборудования и рабочего процесса

Величина этого важного параметра также определена вязкостью, консистенцией жидкости, особенностями системы водопровода.. Для центробежных насосов характерна высокая производительность

При правильном монтаже и рабочих настройках жидкость с установленным центробежным насосом будет перекачиваться плавно и равномерно. С увеличением производительности растет мощность. Однако коэффициент полезного действия при таком изменении характеристик начинает уменьшаться.

Для центробежных насосов характерна высокая производительность. При правильном монтаже и рабочих настройках жидкость с установленным центробежным насосом будет перекачиваться плавно и равномерно. С увеличением производительности растет мощность. Однако коэффициент полезного действия при таком изменении характеристик начинает уменьшаться.

Лучше всего эксплуатировать насос в значениях максимального КПД. Тогда насос будет потреблять оптимальное количество энергии и работать без сбоев. Значения технических параметров рассчитывают во время испытаний.

Поскольку центробежные насосы бывают одноступенчатыми и многоступенчатыми, значения напора в них разное. Это определяют тем, что в многоступенчатых моделях есть несколько колес, через каждое из которых проходит жидкость поочередно. Если сравнивать эти два типа устройств, напор в многоступенчатых устройствах будет больше.

Как это работает?

Дренажный насос снабжен крыльчаткой, которая приводится в движение электродвигателем. Движение жидкости происходит за счет того, что крыльчатка на выходном отверстии создает область высокого давления, а на заборном отверстии – область более низкого давления. Производительность резко снизится, если прибору не обеспечить требуемый выходной диаметр трубы. Мало того, устройство может выйти из строя. Крыльчатка сконструирована так, что не позволит использовать оборудование в условиях высокого давления, следует помнить об этом, приступая к выбору дренажного насоса.

При работе дренажный насос полностью погружается в перекачиваемую среду – в жидкость, где он одновременно и охлаждается. Иногда допускается так называемый «сухой» способ работы, когда прибор находится на поверхности.

Многие модели этого механизма снабжены автоматическим устройством, которое самостоятельно включает насос в случае достижения определенного уровня перекачиваемой жидкости. Дренажник также может быть снабжен режущим механизмом для измельчения крупных примесей.

Увеличение производительности в центробежном насосе

Центробежные насосы не могут выполнять конкретные рабочие условия. Они разработаны для спектра производительности, что фиксируется на кривой построенных графиков

При установке центробежного насоса важно понимать взаимодействие напора и производительности.

На простом примере это выглядит следующим образом: нужно представить, что насос проводит воду по расположенной вертикально трубе. Ели она расположена слишком высоко, жидкость сможет достигнуть только определенной точки. Выше ее жидкость просто не сможет подняться. Это и будет максимальным напором, на черту которого возможна транспортировка воды. Значение напора полностью зависит от положения трубы.

Центробежный насос сможет продолжить работу, но жидкость транспортироваться не будет. Приходим к выводу, что максимальная производительность в насосе оборачивается нулевым напором. Во избежание подобных ситуаций нужно правильно определить положение трубы и насоса. Отверстие в трубе должно быть на низком уровне для возможности транспортировки жидкости в системе. За счет этого насос сможет увеличить показатели емкости. Если обозначить желаемые значения на графике, вы сможете точно определить производительность. Кривая обрывается в том случае, если насос работает сверх допустимой мощности.

С помощью кривой графика легко определить желаемую производительность, с которой насосы могут перекачивать жидкость. Также кривая фиксирует показатели общего напора. Он определяется скоростью и диаметром рабочего колеса.

Показания кривой не всегда однозначны и точны. Условия работы насоса и поведение кривой зависят от рабочей системы, условий эксплуатации. Не только от производственных характеристик насоса зависит возможность перекачивания жидкости из одной точки в другую.

Блокироваться транспортировка может из-за силы трения, тяжести и других факторов

Если нужно снизить силу тяжести, важно обеспечить поднятие воды по вертикали. Под общим статическим напором определяют расстояние между двумя точками, где проходит жидкость

На графике это расстояние определяется, как горизонтальная прямая.

Также не стоит игнорировать силу трения. Это сила, противостоящая потоку по трубам. Она снижается скорость перекачивания жидкости. При расчетах этого значения суммируют потери всех источников. С увеличением потока жидкости увеличивается и сила трения. Все зависит от скорости движения.

Производительность также зависит от давления в сливном бочке и всасывающем патрубке. Если в них фиксируют несоответствие давления, разницу цифр добавляют к общему напору. На графике это будет представлено в виде увеличения кривой, которая зависит от роста расходов напора.

Определить правильность выбора напора можно также по графику. В этом случае производительность должна пересекаться с кривой линией в одной точке. Она и означает работу насоса. Если насос работает нестабильно, жидкость перекачивается не с нужной скоростью, можно отрегулироваться рабочие параметры центробежного насоса.

Доступны несколько способов. Например, вы можете повлиять на систему транспортировки жидкости. Для этого нужно будет купить и установить задвижку в напорном трубопроводе

Важно исключить риски кавитации, чтобы задвижка не влияла на рабочую точку.

Также есть возможность изменить частоту вращения насоса. За счет этого вы сможете снизить потери. Однако допустимо применить этот способ только в соответствующих моделях, в которых предусмотрено регулирование частоты вращений конструкцией.

Перед установкой и использованием насоса рекомендовано изучить все рабочие моменты, которые позволят регулировать его технические параметры и производительность. Только путем правильного проектирования и за счет соблюдения эксплуатационных правил вы сможете использовать насосы с максимальной мощностью.

Как увеличить напор в насосе?

Если значение напора не соответствует вашим ожиданиям, а показатели существенно отличаются от заявленных производителем, нужно пересмотреть условия использования оборудования. Именно ошибки при подключении насоса, неправильном обслуживании влияют на его работу

Если вы заметили сбои в работе насоса, обратите внимание на следующие ошибки монтажа:

несоответствие диаметров всасывающего патрубка и трубопровода. Диметр трубопровода должен быть однозначно больше патрубка. Если это правило не соблюдено, насос не сможет перекачивать воду из заданной глубины. Уменьшенный диаметр трубопровода блокирует пропуск того количества воды, которое захватывает сам насос;
установка насоса на всасывающей ветке шланга. Этот вариант монтажа не слишком скажется на производительности, только если вы установили насос в нижне точке. В противном случае шланг сожмется, что вовсе может заблокировать подачу воды;
провисание трубы или ее наклоны

Для центробежных насосов важно обеспечить заполнение рабочей камеры водой. При провисаниях и наклонах рабочее колесо будет работать без жидкости

Соответственно, никакого напора в таком положении не будет;
особенности строения системы трубопровода. Если она представляет собой сложную многоступенчатую конструкцию, монтаж насоса в этом случае сопровождается большими показателями сопротивления. За счет этого уменьшается производительность;
утечки из-за плохой герметизации. В систему поступает воздух, а работа насоса сопровождается снижениями напора и шумом.

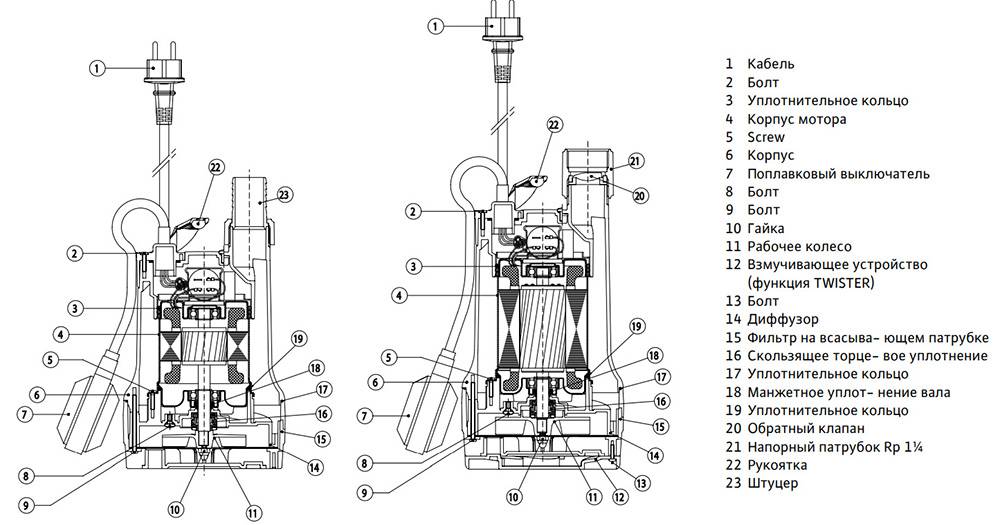

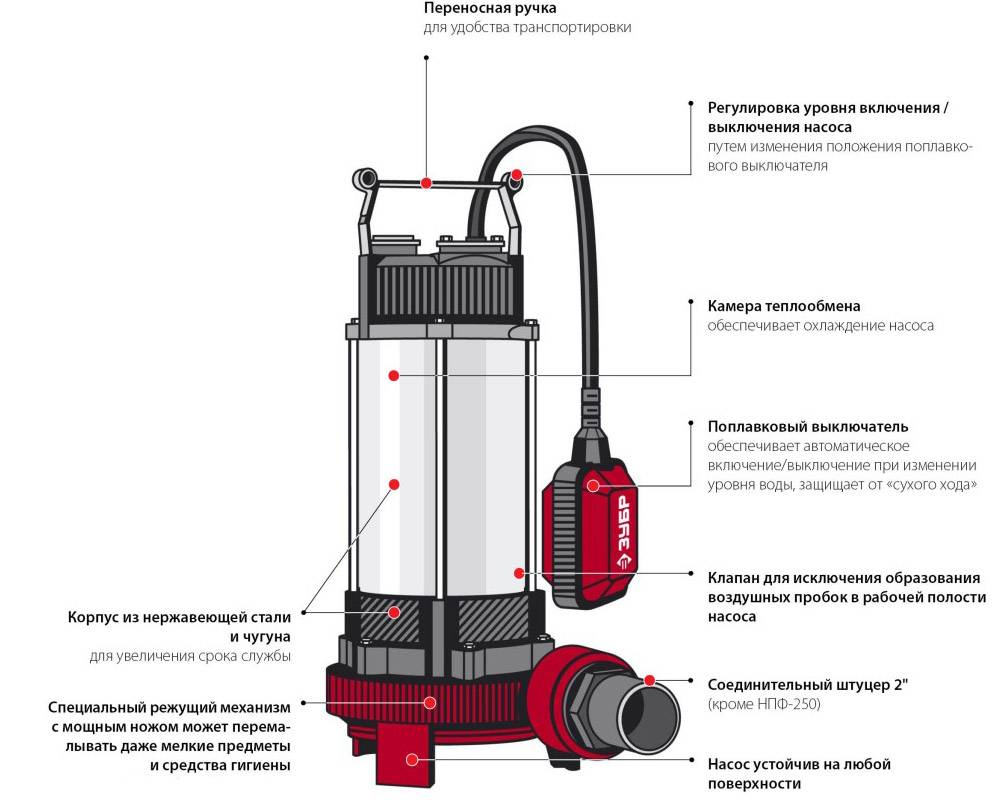

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

• Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
• Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
• Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
• Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
• Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.

Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

КПД в насосе

С максимальной точностью практически невозможно определить техническое состояние насоса. Это касается и оставшегося срока службы

В возможностях владельца насосного оборудования – заметить снижение его мощности и обратить внимание на неисправности, которые могут влиять на производительность. Простыми словами, если жидкость стала медленнее транспортироваться из одной точки в другую, это говорит о проблемах или неисправностях

В этом случае стоит обратить внимание на неполадку и приложить усилия для ее устранения.

Оценить эффективность насоса вы можете путем сравнения реальных значений его КПД и технических особенностей. Коэффициент полезного действия в водяных насосах бывает нескольких видов. Выделяют следующие:

гидравлические. Определяются работой лопастей, которые вращаются для перекачивания воды. Если значение гидравлического КПД превышает нормы, тогда напор снижается. Система не сможет поднимать воду на большую высоту

Поэтому, важно сопоставлять эти данные и контролировать их взаимодействие;
объемные. Происходят из-за утечек в системе

Определяются снижением поступающей воды в систему. То есть, насос не получает нужно количество жидкости для перекачивания. Для расчета объемного КПД нужно разделить фактический расход на теоретический;
механические. Если внутри насоса происходит сильное трение, механический КПД растет. Подобные проблемы сопровождаются утечками, отсутствием жидкости в системе, необходимостью дополнительной смазки. Для расчета механического КПД нужно разделить теоретический на фактический крутящий момент.

Любые скачки в значении КПД – это тревожные сигналы, которые говорят о сбоях в работе насоса, неисправностях. Вы должны проверить исправность оборудования, определить состояние уплотнителей в насосе. Даже если вы измерили фактический расход, нельзя прийти к общему мнению без привязки к теоретическому значению.
