Подвесы для гипсокартона: разновидности и их характеристика

Как выбрать

Перед выбором планок нужно принять во внимание следующее:

  1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
  2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
  3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
  4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
  5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
  6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

  • Knauf;
  • Kraf-Synergy;
  • Металлист;
  • Proff-Сталь;
  • Анкар-Профиль;
  • Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Тут задействованы такие моменты:

  1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
  2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
  3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

фото и видео вариантов для «Армстронга» и гипсокартона

Монтаж подвесного потолка – непростой процесс, требующий применения различных приспособлений. В частности, подвесов. Эти элементы необходимы для качественного закрепления конструкции, придания ей необходимого уровня жесткости. Поэтому они должны быть размещены в нужных местах и в необходимом количестве.

Подробнее о подвесах

Подвесы, в случае гипсокартонной конструкции, удерживают металлический профиль, который, таким образом, крепится к потолку. В результате образуется воздушная прослойка между черновым потолком и чистовой плоскостью, где прекрасно скрываются коммуникации и дефекты перекрытия.

Подвесы делают из низкоуглеродистой гальванически оцинкованной стали – как и сам профиль. Как они выглядят, можно посмотреть на фото. Учитывая конструкцию потолка, высоту и конфигурацию, применяется необходимое количество подвесов.

Прямые

Это самый простой вид. Выглядит он как металлическая пластина с отверстиями и надрезами, благодаря чему ей легко придается П-образная форма, а затем к ней прикрепляется профиль (подбирая необходимое отверстие). Фиксация происходит при помощи саморезов. Если концы подвеса выглядывают за границы профиля, мешая установке гипсокартона, их загибают внутрь. Либо их можно отрезать, используя ножницы по металлу.

Такие подвесы могут быть применены, если высота перекрытия небольшая. Ведь благодаря такому элементу можно добиться подпотолочного пространства все лишь в 6 см. Для изготовления используется материал толщиной 9 мм. Распространенная длина – 65 и 125 мм.

Регулируемые прямые

Есть также модернизированный прямой подвес – регулируемый. Он позволяет осуществлять регулировку уровня в пределах от 59 до 108 мм. Способен выдержать нагрузку более 40 кг. Благодаря наличию ограничителей соскальзывания сначала можно закрепить потолок, а потом выровнять по уровню.

Универсальные регулируемые прямые

Имеют две части и соединительную шпильку. Позволяют регулировать уровень от 85 до 294 мм. Благодаря наличию универсального якорного самозахвата каркас удерживается надежно и жестко.

Двухуровневые быстрые

Используются для перекрестного соединения профилей, если монтируется двухуровневый каркас. С ними удобно и просто работать. А фиксация выполняется за счет перекрестного защелкивания.

С проволочной тягой

Если же высота перекрытий больше, а опустить потолок нужно значительно, то для этих случаев подойдут подвесы с проволочной тягой и зажимом.

Диаметр проволочной тяги составляет 4 мм, она имеет для анкерного крепления проушину. Это с одной стороны, а с другой – фиксацию в стальном зажиме. Регулируя длину проволочной тяги, можно поднимать или опускать потолок на требуемый уровень. А лишняя часть подвеса удаляется.

Стандартными являются длины 1 и 0,5 м.

Вспомогательные элементы

Очень часто при сооружении гипсокартонной конструкции требуются длинномерные профили. Как известно, стандартная их длина варьируется от 3 до 4 м. Чтобы удлинить такие элементы, а также дополнительно укреплять стыки профилей, используются удлинители. А если необходимо обеспечить пересечение профилей под прямым углом – «крабы» — одноуровневые соединители.

Для нивелирования возможных скрипов в соединениях «металл-металл» стоит также использовать специальные ленты.

Все подвесы, которые закрепляются на бетонном основании, должны крепиться дюбельными анкерами размером 6х60 или 6х40. Для их монтажа потребуется отверстие размером 6 мм.

Подвесы для потолков «Армстронг»

Такие подвесы выглядят особо. С одной стороны, у них ушко, а с другой – крючок для зацепки. Между ними находится пружина для регулировки уровня выстраиваемого потолка. Чтобы рассчитать необходимое количество таких подвесов, нужен простой расчет.

Всего лишь следует учесть, что на каждые десять квадратных метров приходится два главных и пятнадцать поперечных несущих элементов. Исходя из этого, и делается расчет.

Важность каждого элемента в комплексе

Не стоит недооценивать подвесы как элемент конструкции

Следует уделить внимание их выбору, дабы прочность конструкции не подвергалась сомнению. Причем выбор модели нужно упрощать. Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять

Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт

Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять. Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт.

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

  • Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
  • Ширина основания (спинки) – 50, 65, 75 или 100 мм.
  • Высота боковой части, называемой полкой, – 40 мм.
  • Диаметр отверстий в спинке под дюбели – 8 мм.

Разновидности крепежа для металлических профилей

Все необходимое для установки металлического каркаса для гипсокартона

Основная функция данных комплектующих состоит в следующем. Плиты гипсокартона редко монтируют непосредственно на стену или потолок при помощи клеевого состава. Инструкция по монтажу электропроводки и других инженерных коммуникаций требует наличия свободного пространства между поверхностью и листами облицовки.

Производство подвесов для гипсокартона и их применение обеспечивает полезный зазор между облицовкой и поверхностью для размещения коммуникаций и вентиляции. Они крепятся к потолку или стене и поддерживают несущий металлический профиль для гипсокартона, к которому монтируется лист гипсокартона.

Установка профиля на стену

При устройстве многоуровневых гипсокартонных потолочных конструкций часто бывает необходимо значительно опустить конструкцию обрешетки. В этом случае используются скользящие комплектующие, которые позволяют опустить уровень обрешетки до одного метра.

Рассмотрим конструкции обрешетки и ее крепление к поверхности более подробно.

  • Подъемник для гипсокартона
  • Подвесы для профиля
  • Краб для профиля

Прямые подвесы

Часто используемый вариант для обустройства обрешетки, монтаж которой не составляет особой сложности. Прямой подвес для гипсокартона применяется при установке металлического каркаса для гипсокартона на стены, полы и потолки из любого материала – бетона, камня или кирпича.

Конструкция прямого П-образного элемента позволяет сократить время проведения работ. Цена материала в разных регионах нашей страны колеблется, в среднем, от трех до четырех рублей за штуку. При оптовых закупках стоимость снижается процентов на тридцать.

Размеры прямого крепежа для ГКЛ

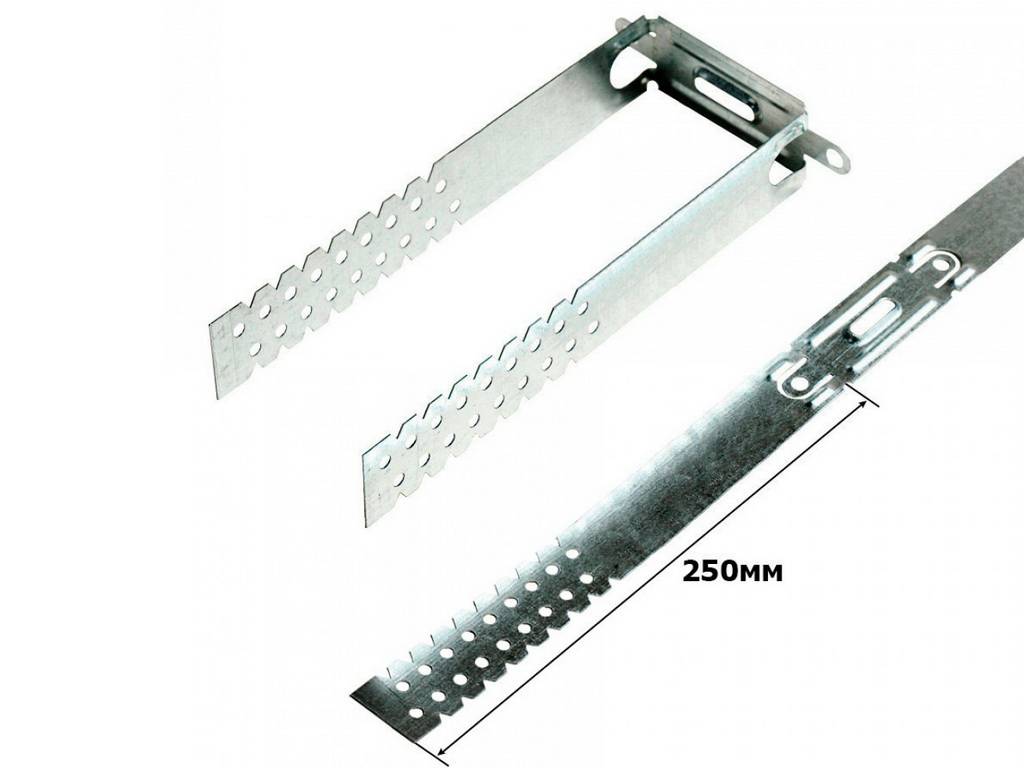

На фото видно, как выглядит простой П-образный элемент. В магазине крепеж приобретается в прямом виде, так как это удобней для транспортировки и позволяет не повредить материал при транспортировке.

Монтаж к поверхности:

Пример установки крепежного элемента на потолок

Монтируют крепеж при помощи оцинкованных дюбелей через удлиненное отверстие, как показано на рисунке.

Боковое дополнительное крепление

  • Прямой подвес для гипсокартона выдерживает нагрузки без деформации до двадцати пяти килограммов. Поэтому при монтаже простого каркаса для потолка, например, вполне достаточно устанавливать элементы с шагом в 60 – 70 сантиметров;
  • При устройстве многоуровневого потолка шаг должен быть уменьшен в зависимости от веса листов гипсокартона;
  • Также при большом весе конструкции предусмотрены дополнительные отверстия по бокам.

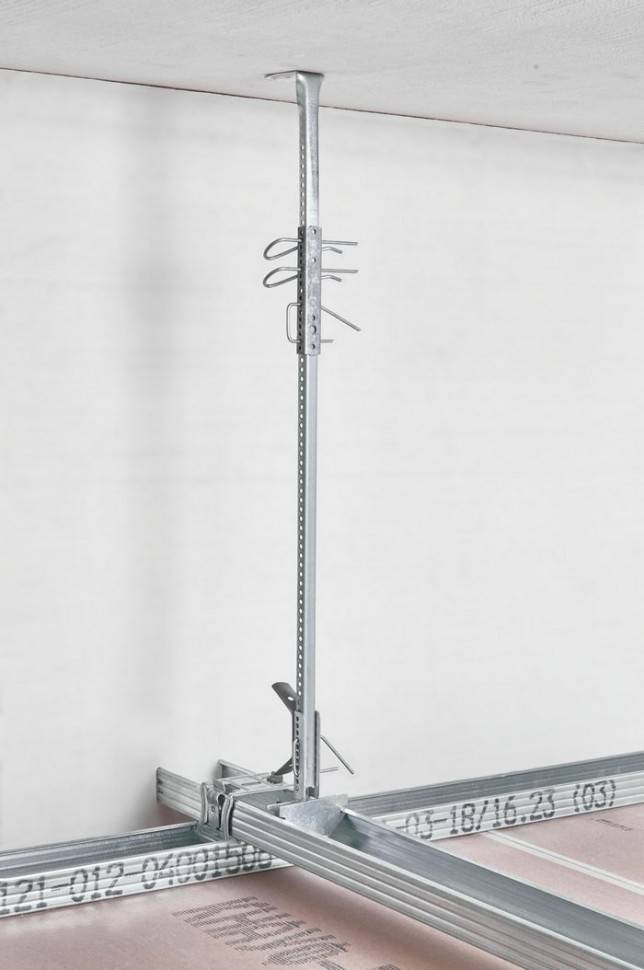

Подвесы с зажимом и тягой

Скользящий крепежный элемент

Статья по теме: Вентиль и задвижка — арматурные устройства трубопровода

Эти крепежи применяют при конструировании многоуровневых потолков из ГКЛ. Скользящий подвес для гипсокартона позволяют опустить лист на значительное расстояние от потолочного перекрытия.

Крепеж оснащен проволочной тягой. С одной стороны расположен стальной зажим для монтажа несущих профилей. А с другой стороны расположена петля для анкерного крепления элемента к поверхности.

Благодаря тому, что длина проволоки регулируется, то обрешетку можно располагать на расстоянии до одного метра от перекрытия. Стандартная длина тяги – пятьдесят сантиметров и один метр.

Это очень удобно при устройстве сложных гипсокартонных конструкций. К тому же данный крепеж выдерживает нагрузки в сорок килограммов.

Нониус подвесы

Конструкция крепежного элемента

Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.

Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.

Крепления «краб»

«Краб» для соединения профилей

Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.

Виброизолирующие подвесы для потолка

Подвесы такого типа выпускаются нескольких видов, все зависит от типа несущей конструкции. Выделяется несколько особенностей, которые присущи виброизолирующим подвесам:

  • Все части элемента, выполненные из металла, обработаны качественным антикоррозийным составом и способны выдерживать большие нагрузки.
  • Для изготовления таких подвесов используется микропористый полиуретановый эластомер, который разработан специально для погашения вибрации и звуковых колебаний.
  • Высокая эффективность отмечается при использовании виброизолирующих подвесов в области высокой и низкой частоты, чем не могут похвастаться пружинные подвесы.
  • При частоте 20 Гц и оптимальной нагрузке вибрация погашается до 90 процентов. Кроме того отмечается сохранение виброакустических свойств на протяжении 10 лет.

Подвесы для гипсокартона длина прямых и П-образных вариантов для ГКЛ удлиненные и плавающие конструкции подвес-бабочка

Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями — порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.

Подвес прямой для CD-60 — 125 мм

Хорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.

Подвесы такого типа не рекомендуется использовать в помещениях с низкими потолками, высота которых не превышает 2,5 м. Имея габариты 100х58х42 мм, они уменьшают и без того небольшой жилой объем, делая потолок еще ниже. Другим недостатком подвесов этого типа является низкие допустимые значения расчетных нагрузок, численно уступающие в два раза соответствующим показателям прямых подвесов.

Прямые подвесы, предназначенные для гипсокартона, являются наиболее простыми. Этот элемент является по сути металлической пластиной, имеющую отверстия и надрезы, которую крепят на потолок или стену при помощи дюбелей и затем деформируют таким образом, чтобы получилась буква П. Далее на необходимой высоте в полученную проушину следует установить профиль ПП или ПН и закрепить его с помощью саморезов для металла.

Прямые подвесы следует использовать только при наличии незначительной высоты межэтажного перекрытия. При креплении металлического профиля с помощью прямых подвесов максимальное потолочное пространство будет составлять около 6 см.

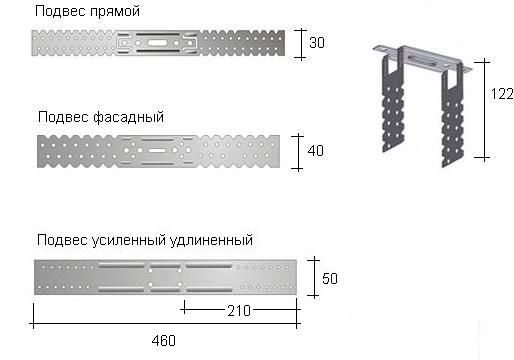

Стандартные размеры прямых подвесов для гипсокартона 12,5х6х3 см, а толщина 0,6, 0,7 и 0,9 мм.

Комплектующие для установки каркаса внутренней отделки помещений

Шаг установки стандартно принимается в шестьдесят сантиметров

Монтаж значительно упроститься, если сразу приобрести все необходимые материалы и комплектующие. На нашем сайте можно посмотреть подробные фото и видео материалы с пошаговой инструкцией по установке металлической обрешетки на потолок и стены.

Чтобы провести работы в короткое время, качественно и профессионально понадобятся следующие материалы для установки обрешетки:

  • Направляющие и несущие металлические профили;
  • Саморезы по металлу и дюбеля;
  • Крепежи.

В целях экономии можно смастерить крепление и из остатков профиля, как видно на фото, но это могут делать только профессионалы

Также же желательно сразу подготовить все необходимые инструменты:

  • Водяной уровень и отвес;
  • Малярную красящую нить для отбивки уровня обрешетки;
  • Шуруповерт и дрель;
  • Ножовку для резки металла;
  • Рулетка и сантиметр.

Собираясь выполнять установку обрешетки своими руками, разберемся, на что надо крепить ее к стенам и потолку.

Нониус подвесы

Конструкция крепежного элемента

Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.

Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.

Крепления «краб»

«Краб» для соединения профилей

Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.

Способы удлинения

Можно нарастить подвес за счет другого

Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.

Подвес из профиля

Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.

Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.

Советы по обшивке каркаса

Вам стоит запомнить, что плохую обшивку можно отличить по наличию большого количества маленьких кусочков гипсокартона, которыми обшит весь каркас. Чтобы сделать качественную обшивку, необходимо максимально уменьшить количество кусков ГКЛ, а в идеале — использовать только целые куски. Чем меньше вы создадите швов, тем качественнее и надежнее получиться изделие.

Ни в коем случае не устанавливайте листы гипсокартона вплотную к полу или потолку, так как там скапливается влага, то требуется делать расстояние между потолком или полом и гипсокартоном в 1 сантиметр, позже эти отверстия можно зашпаклевать или заделать декоративными элементами.

Подвесы для гипсокартона длина прямых и П-образных вариантов для ГКЛ удлиненные и плавающие конструкции подвес-бабочка

Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями — порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.

Подвес прямой для CD-60 — 125 мм

Хорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.

Подвесы такого типа не рекомендуется использовать в помещениях с низкими потолками, высота которых не превышает 2,5 м. Имея габариты 100х58х42 мм, они уменьшают и без того небольшой жилой объем, делая потолок еще ниже. Другим недостатком подвесов этого типа является низкие допустимые значения расчетных нагрузок, численно уступающие в два раза соответствующим показателям прямых подвесов.

Прямые подвесы, предназначенные для гипсокартона, являются наиболее простыми. Этот элемент является по сути металлической пластиной, имеющую отверстия и надрезы, которую крепят на потолок или стену при помощи дюбелей и затем деформируют таким образом, чтобы получилась буква П. Далее на необходимой высоте в полученную проушину следует установить профиль ПП или ПН и закрепить его с помощью саморезов для металла.

Прямые подвесы следует использовать только при наличии незначительной высоты межэтажного перекрытия. При креплении металлического профиля с помощью прямых подвесов максимальное потолочное пространство будет составлять около 6 см.

Стандартные размеры прямых подвесов для гипсокартона 12,5х6х3 см, а толщина 0,6, 0,7 и 0,9 мм.

Комплектующие для установки каркаса внутренней отделки помещений

Шаг установки стандартно принимается в шестьдесят сантиметров

Монтаж значительно упроститься, если сразу приобрести все необходимые материалы и комплектующие. На нашем сайте можно посмотреть подробные фото и видео материалы с пошаговой инструкцией по установке металлической обрешетки на потолок и стены.

Чтобы провести работы в короткое время, качественно и профессионально понадобятся следующие материалы для установки обрешетки:

  • Направляющие и несущие металлические профили;
  • Саморезы по металлу и дюбеля;
  • Крепежи.

В целях экономии можно смастерить крепление и из остатков профиля, как видно на фото, но это могут делать только профессионалы

Также же желательно сразу подготовить все необходимые инструменты:

  • Водяной уровень и отвес;
  • Малярную красящую нить для отбивки уровня обрешетки;
  • Шуруповерт и дрель;
  • Ножовку для резки металла;
  • Рулетка и сантиметр.

Собираясь выполнять установку обрешетки своими руками, разберемся, на что надо крепить ее к стенам и потолку.

Нониус подвесы

Конструкция крепежного элемента

Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.

Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.

Крепления «краб»

«Краб» для соединения профилей

Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.

Способы удлинения

Можно нарастить подвес за счет другого

Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.

Подвес из профиля

Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.

Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.

Сколько стоит пружинный подвес и где его цена наиболее выгодна в Москве?

Купить крепления для профилей выгоднее всего можно на стройбазе КУБ! У нас широкий ассортимент и низкие цены в Москве!

Сделав заказ, Вы можете забрать его самостоятельно, или доставка пружинного подвеса (Москва) будет осуществлена нашими сотрудниками. Мы готовы доставить заказ по минимальной цене в максимально удобное для Вас оговоренное время, мы работаем по Москве и Московской области.

Стройбаза КУБ представляем собой также информативный портал, где собраны технические характеристики имеющихся в ассортименте стройматериалов, видео по их использованию и прочее. Здесь Вы можете ознакомиться с рубрикой «Школа ремонта», в статьях которой собраны советы строителей-профессионалов для новичков, или позвонить нам и получить консультацию по телефону или в чате

Обновлено: 2021-11-28 23:49:38 Внимание! Цвет, характеристики и комплектация могут быть изменены по инициативе производителя без уведомления и отличаться от сайта!

На стену

Крепить подвес на стену необходимо в следующих случаях:

  1. Создание ниши.
  2. Изготовление полки.
  3. Оформление подвесного потолка.
  4. Ремонт перегородки и стены.

Профили на стену монтируются следующим образом:

Особое внимание уделяют окнам и подоконникам. Измеряют ширину и длину. Разметку каркаса начинают от окна.
Выполняют разметку при помощи рулетки и уровня

Согласно измерениям, отмечают точки и проводят линии. Расстояние между элементами — 50-60 см.
В соответствии со сделанными чертежам, выбирают размеры блоков. Нужно быть внимательным при выборе изделий для боковых частей окна.
Монтируют подвесы. Устанавливают первый, крайний профиль.
Регулируют размещение.

Разметку каркаса начинают от окна.
Выполняют разметку при помощи рулетки и уровня. Согласно измерениям, отмечают точки и проводят линии. Расстояние между элементами — 50-60 см.
В соответствии со сделанными чертежам, выбирают размеры блоков. Нужно быть внимательным при выборе изделий для боковых частей окна.
Монтируют подвесы. Устанавливают первый, крайний профиль.
Регулируют размещение.

Правильная разметка, выбор подходящего типа крепежа для подвесов позволят качественно выполнить работу.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

44.58%

38.79%

16.62%

Проголосовало: 397

Самодельные варианты

При необходимости подвесы можно изготовить своими руками из имеющихся материалов. При масштабных работах это займет много времени, поэтому самостоятельное изготовление больше подходит при острой нехватке обычных комплектующих.

Варианты:

  1. Использование фрагментов UD. Замеряется расстояние до стены, отрезается элемент, равный толщине стоечного профиля с запасом 5–6 см. На уровне 50–60 мм ребра подрезаются и изделие сгибается. Участки, расположенные внахлест, прокручиваются саморезами. Получившийся уголок выставляется и крепится.
  2. Изготовление деталей из стального листа. Из остатков материала толщиной от 0,5 мм выкраиваются полосы нужной длины и ширины. Планка рассверливается, формируется П-образная фигура. Для жесткости в центр можно вставить фрагмент деревянной доски.
  3. Подвесы из CD. Как и в первом варианте, определяется нужный размер, но с большим запасом. Край, обращенный к основанию, подрезается по ребрам. Участки сгибаются так, чтобы получились три опорных лапки, в которых высверливаются отверстия под дюбель. Другой край формируется по тому же алгоритму, но отгибается только спинка профиля. Два оставшихся ребра будут заходить на стойку каркаса.

Изготовление самодельных подвесов оправдано только при небольших объемах работ, на больших сооружениях их также можно применять, но потери времени могут доходить до 30%

Самодельные детали немного усложнят процесс, но позволят добиться нужного результата.

Классификация дюбель-гвоздей

Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:

  1. Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
  2. Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
  3. Поверхность – потолок, стена.

Крепежный элемент неоднообразен и выпускается различного размера, строения.

Различия по монтажу

В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.

Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.

Фиксация строительно- . Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.

Размеры дюбель-гвоздей

Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.

Размер диаметр/длинаДлина дюбеляДлина гвоздяMinглубина при монтаже насквозьMax толщина монтируемого материалаВес 1000 шт. на кг.
6/404 мм.42мм.50 мм.10 мм.3.3
6/604 мм.62мм.70 мм.30 мм.4.89
6/804 мм.82мм.90 мм.50 мм.7.28
8/605 мм.62мм.70 мм.20 мм.8.5
8/805 мм.82мм.90 мм.40 мм.11.02
8/1005 мм.102мм110 мм.60 мм.13.78
8/1205 мм.122мм130 мм.80 мм.16.53
8/1405 мм.142мм115 мм.100 мм.19.3
10/1007 мм.102мм150 мм.50 мм.15.32

Технические показатели дюбель-гвоздя

Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.

  1. Стержень может быть искривлен по заводским установкам: при длине 50мм. – 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
  2. На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
  3. На острие гвоздя возможна многогранность.
  4. На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.

Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.

Критерии выбора металлического профиля из гипсокартона

Чтобы монтируемая конструкция прослужила достаточно долго, надо правильно выбрать металлический профиль для гипсокартона

Внимание заслуживает не только его вид или размеры, но и другие важные моменты, на которые стоит обратить внимание

Покрытие профиля и толщина материала

При покупке стоит отдать предпочтение оцинкованным изделиям. При этом следует обязательно проконтролировать целостность покрытия.

Толщина изделия заслуживает особого внимания. Чем больше данный параметр, тем прочнее и жестче будет металлопрофиль и выше его стоимость. При недостаточной толщине элемента в процессе установки и под эксплуатационной нагрузкой он может изменить свою геометрию.

КомментарийМихаил СтаростинРуководитель бригады ремонтно-строительной компании «Дом Премиум»Задать вопрос»Для устройства перегородок оптимальными являются изделия толщиной 0,5 – 0,55 мм. Однако при наличии финансовой возможности стоит предпочесть 0,6 мм. Выбор более толстых изделий оправдан при установке высоких конструкций.»

Перфорация металлопрофиля для гипсокартона

При наличии выбора можно купить перфорированные изделия. Такой металлопрофиль для гипсокартона намного удобней монтировать, так как отпадает необходимость в просверливании отверстий. Дополнительные ребра жесткости обеспечивают достаточную прочность элементов, при этом они имеют меньший вес, чем гладкие цельные изделия.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
