Способы соединения проводов между собой

Соединение проводов из разных металлов

Соединение проводников, изготовленных из различных металлов, должно производиться с обязательным учётом всех свойств материала, из которого они изготовлены. В настоящее время для передачи электрической энергии используют медь, алюминий и сталь. Каждый из этих металлов имеет различную плотность, электропроводность и сопротивление, которые учитываются при создании хорошего электрического контакта. Необходимо также учитывать величину электрохимического потенциала, возникающего при воздействии тока на металл.

Поэтому при неправильном соединении алюминиевых и медных проводников могут возникать серьёзные проблемы, с которыми сталкиваются многие специалисты, проводящие ремонт проводки в квартирах. Ранее в домах использовались медные провода, которые по электротехническим показателям намного превосходили алюминиевые. А в настоящее время применение проводников из меди ушло на второй план.

Алюминий, имея высокий уровень окисления, образует при соединении специфическую плёнку, которая обладает довольно большим электрическим сопротивлением. Это свойство проявляется особенно во влажной среде. Такая же плёнка образуется и у меди, только её сопротивление намного меньше. Поэтому из-за этой разницы сопротивлений, прямое соединение этих металлов приводит к затруднению электропроводности. А окислительные процессы приводят к искрению, нагреву и возгоранию проводов.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости. Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
2. Высокую скорость сборочных работ.
3. Качество сборки, которое практически не зависит от квалификации монтажника.
4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Сварочное закрепление

Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.

По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.

При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.

Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.

Последовательность выполнения сварки проводов:

1. Освобождаем проводники от изоляции на 60—70 мм.
2. Зачищаем жилы механическим способом (наждачной бумагой).
3. Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
4. Сверху скрутки закрепляем контакт заземления сварки.
5. Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
6. После остывания контактного шарика, производим его изоляцию.

В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
2. Размещение термоусадки на одном из кабелей.
3. Обезжиривание отрезков без изоляции специальным средством.
4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник. Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Выбор кабеля / провода для ответвления

Выбираем электрический кабель для ответвления исходя из того, где будет установлено вводное устройство, на опоре или линии дома.

Если на опоре,  используем: при однофазном ответвлении — 3 жильный кабель (фаза — L, ноль — N, земля — PE). При трехфазном — 5 жил. Если на стене здания, однофазном — 2 жилы, трехфазном — 4.

Сечение кабеля:

• Алюминиевые провода — 16/25 мм2
• Медный кабель — от 10 мм2
• Расчет сечения проводов по мощности => здесь

Как я уже — учитываем способ ответвления от ВЛ, воздушное или подземное. Для воздушного ответвления есть замечательные самонесущие изолированные провода — СИП-2А, СИП-3А, СИП-4А. Для подземного не менее замечательный бронированный медный кабель типа ВБбШв.

Провода крепятся при помощи изоляторов или специальных аксессуаров (для СИП). Предлагаю вашему вниманию интересное видео по теме.

Как соединять провода пайкой

Вид соединения, при котором электрические провода соединяются с помощью расплавленного припоя, называется пайкой. Лучше всего этот метод применим к проводам с медными жилами, но использование специальных флюсов позволяет получать качественное сочленение и других металлов.

Преимущества применения пайки:

• по надёжности этот вид стыковки проводов уступает только сварке;
• позволяет выполнять соединение как одножильных, так и многожильных проводов, а также жил с разным сечением;
• не требуется обслуживание места контакта на весь период эксплуатации;
• низкая себестоимость работ (флюс и припой стоят недорого).

Недостатком пайки считают довольно высокую трудоёмкость. Спаиваемые поверхности должны быть предварительно зачищенными от окислов и залуженными перед проведением скручивания проводов.

Электромонтажник должен иметь определённую квалификацию и уметь пользоваться паяльником, ведь в процессе работы необходимо строго соблюдать температурный режим. Слабо прогретое или перегретое место контакта теряет свою надёжность и прочность.

Технологический процесс выполнения пайки выглядит так:

1. Снимается изоляция с проводников на 40—50 мм.
2. Хорошо зачищаются участки оголённых жил наждачной бумагой.
3. Проводится лужение проводов. Для этого разогретый паяльник окунается в канифоль и несколько раз проводится жалом по зачищенным поверхностям.
4. Выполняется скручивание проводов.
5. Набранным на жало паяльника припоем, прогреваем скрутку. При этом расплавленное олово должно заполнить все промежутки между витками.
6. После остывания пайка протирается спиртом и изолируется.

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки. После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание. После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом. Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб. То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Метод скручивания

Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.

Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.

Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.

Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация. Поэтому в месте скручивания увеличивается переходное сопротивление, что приводит к ослаблению контакта и нагреву проводника. Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.

Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм. Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке. Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.

Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.

Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента. Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода. Очень хорошим вариантом проведения изоляции считается применение термических трубок, главное, не забыть надеть её на одну из жил.

Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током. Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие. Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.). Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер. В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой. Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника. Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

• резак, который оснащен острыми сменными лезвиями;
• плоскогубцами;
• ножницы, которые применяют для разрезания проводов и металла.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем. Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя. Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя. Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции. На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги

Как соединить два провода

Соединение пары проводов наиболее распространенный случай, когда потребителю необходимо создать цепь, но без разрыва обойтись не получается.

В зависимости от условий эксплуатации различают такие виды соединений:

• · пайка – надежное соединение, используют в низковольтных цепях, электронике и бытовых сетях с незначительной нагрузкой;
• · механический зажим – используется в бытовых и промышленных сетях, в зависимости от мощности нагрузки применяют и соответствующие типы зажимов;
• · механическая скрутка – наиболее простой и всем доступный способ, может использоваться в бытовых сетях.

Наиболее часто, в бытовых условиях, особенно когда необходимо быстро выполнить соединение, а под рукой ничего другого нет, выполняют именно скрутку, а для механической прочности еще и совмещают с пайкой, но при условии, что к линии не будут подключаться мощные нагревательные приборы, что может привести к расплавлению припоя.

В том случае, если такое все же предвидится, то рекомендуется оставить скрутку в первоначальном положении, или воспользоваться зажимом.

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

• Сварка – этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
• Клеммники (клеммные колодки) – это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
• Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
• Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
• Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
• Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

• Во-первых, это материал, из которого выполнен проводник.
• Во-вторых, размер и форма сечения.
• В-третьих, тип изоляции.
• В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21

(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.

Хочу спросить бывалых и опытных совета в вопросе правильной «врезки» в проводку.Каким образом это делать надежно и надолго?

В голову приходит три основных способа:— скрутка— пайка— используя ответвители OB-T

Еси скрутка — то каким способом?Интересует врезка в середину провода для ответвления.

Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — «нельзя, и все!»

Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор.Кстати какая «квадратура» в автомобильной проводке?Там вроде все провода разные по «толщине»

И не порежут ли OB-T проводники провода-донора?

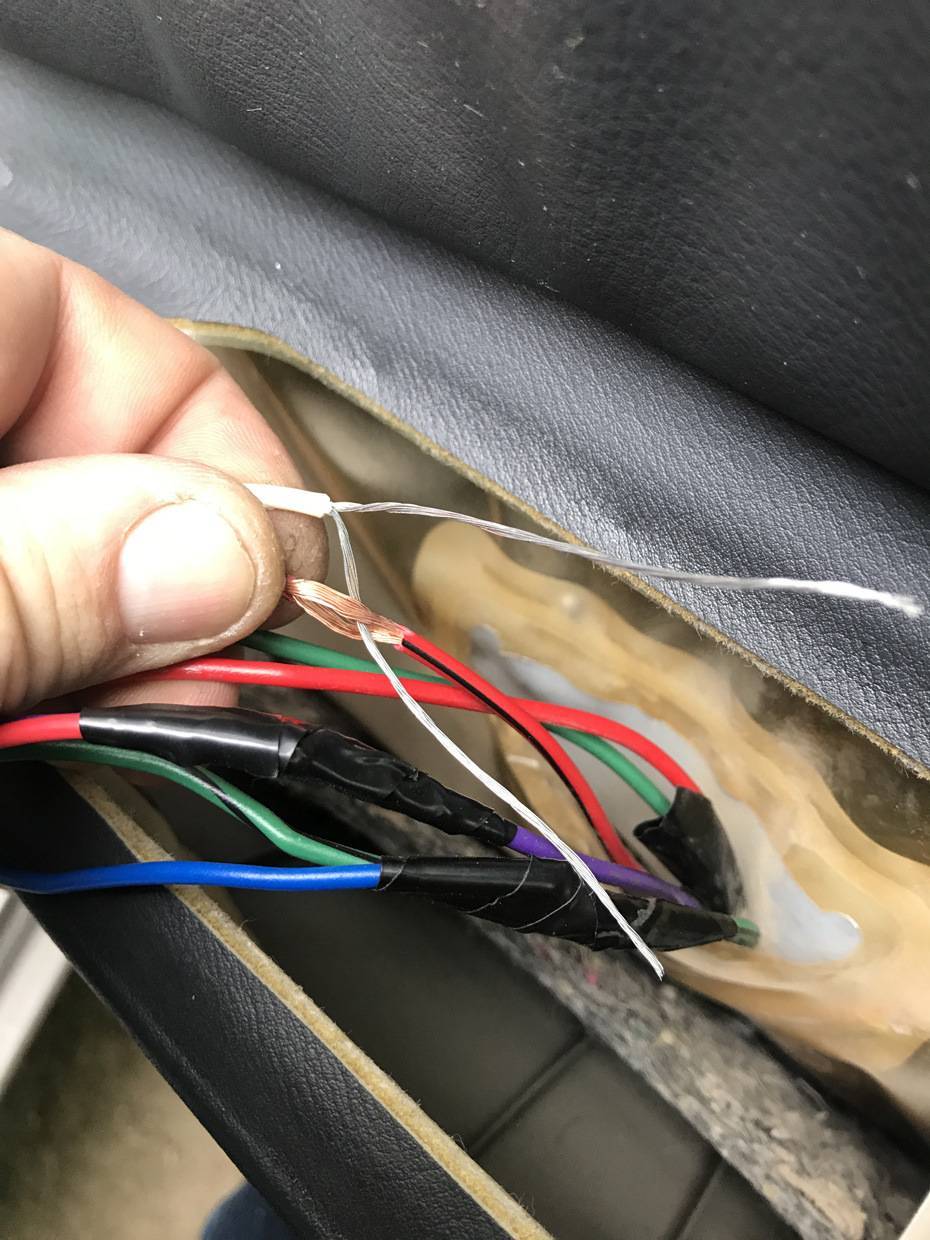

Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

1Зачищал в нужном месте изоляцию и делал в проводниках окошко

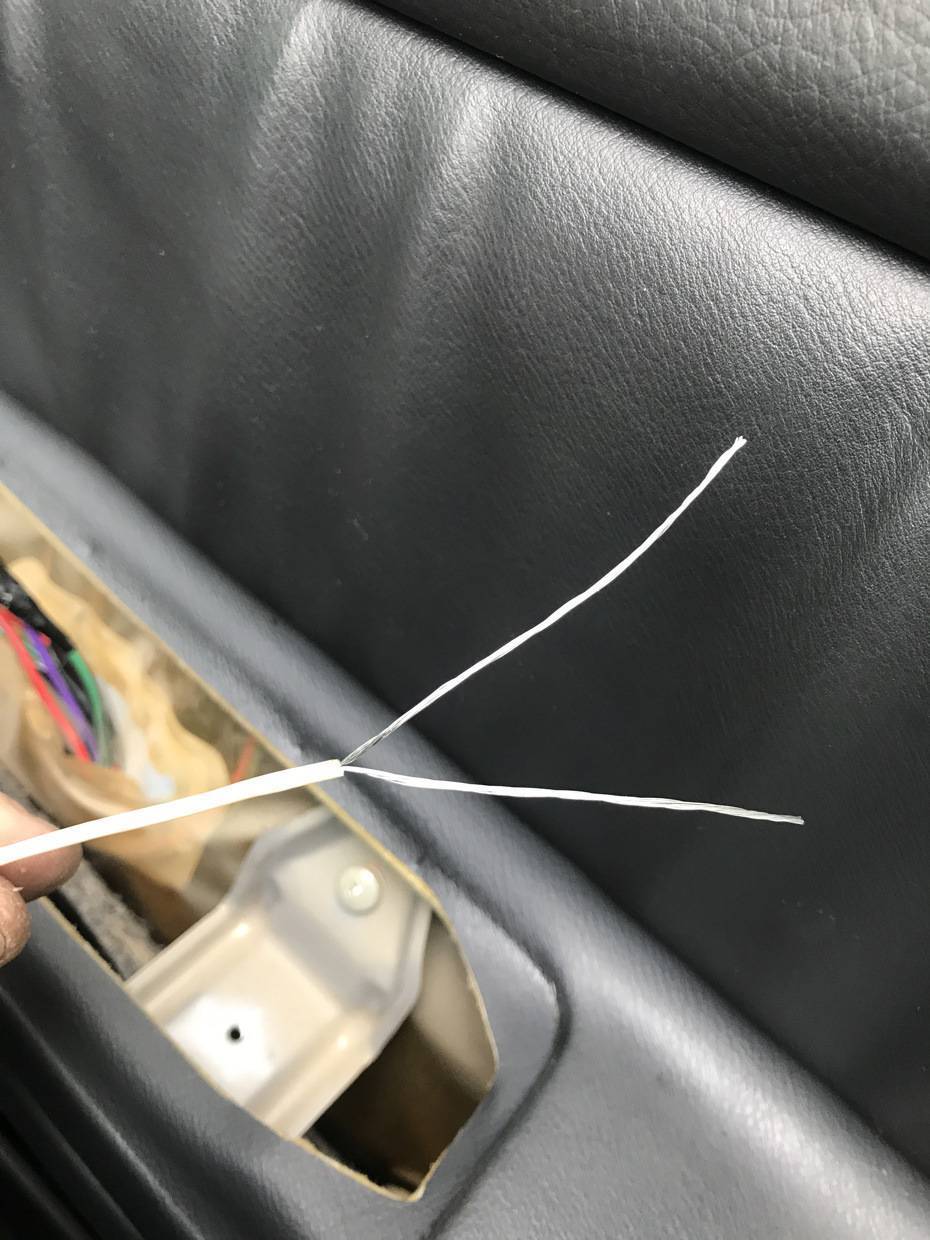

2В присоединяемом проводнике делал пару усиков

3Вставлял один усик в окошко

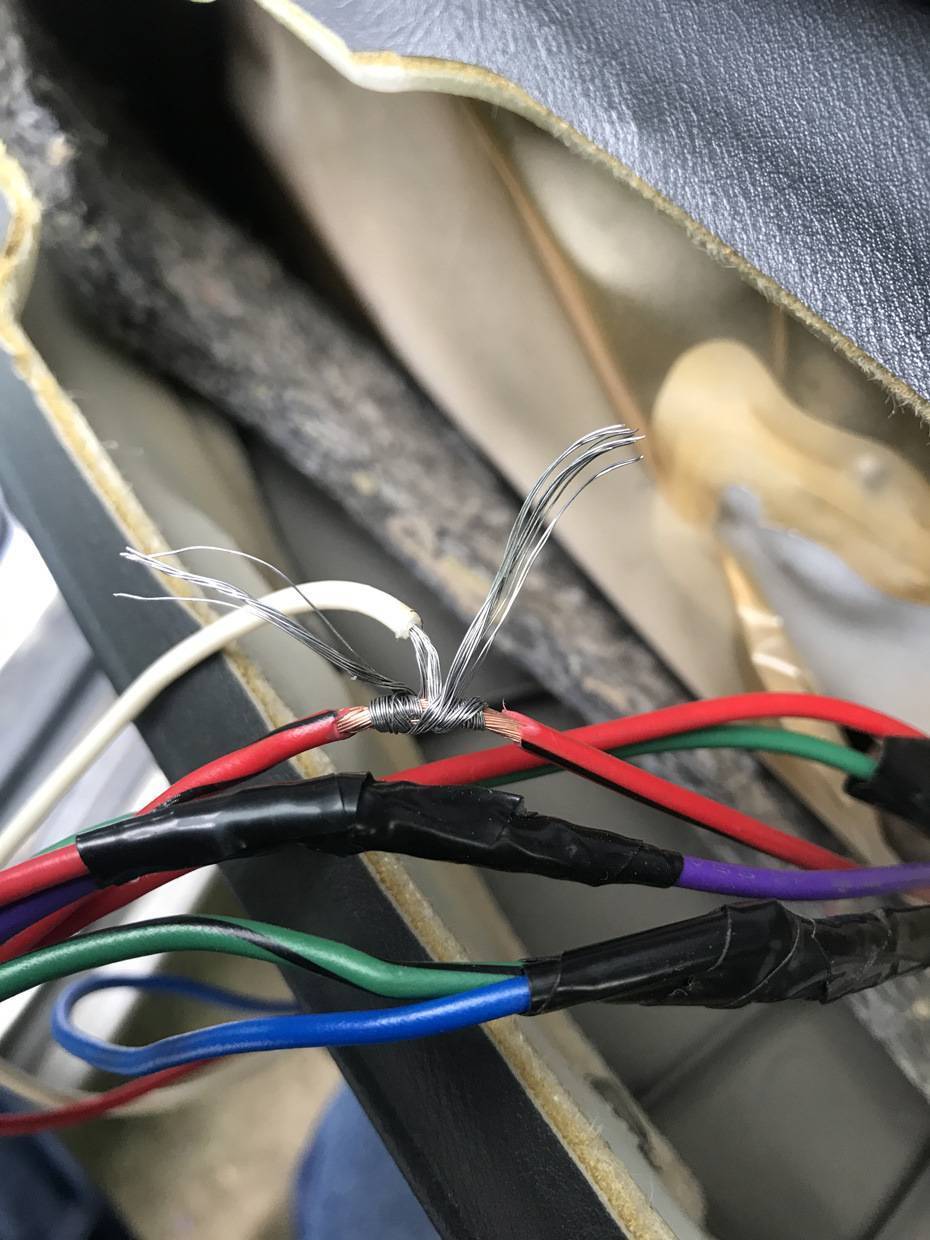

4Начинал обматывать эти усики в разные стороны на проводе-доноре

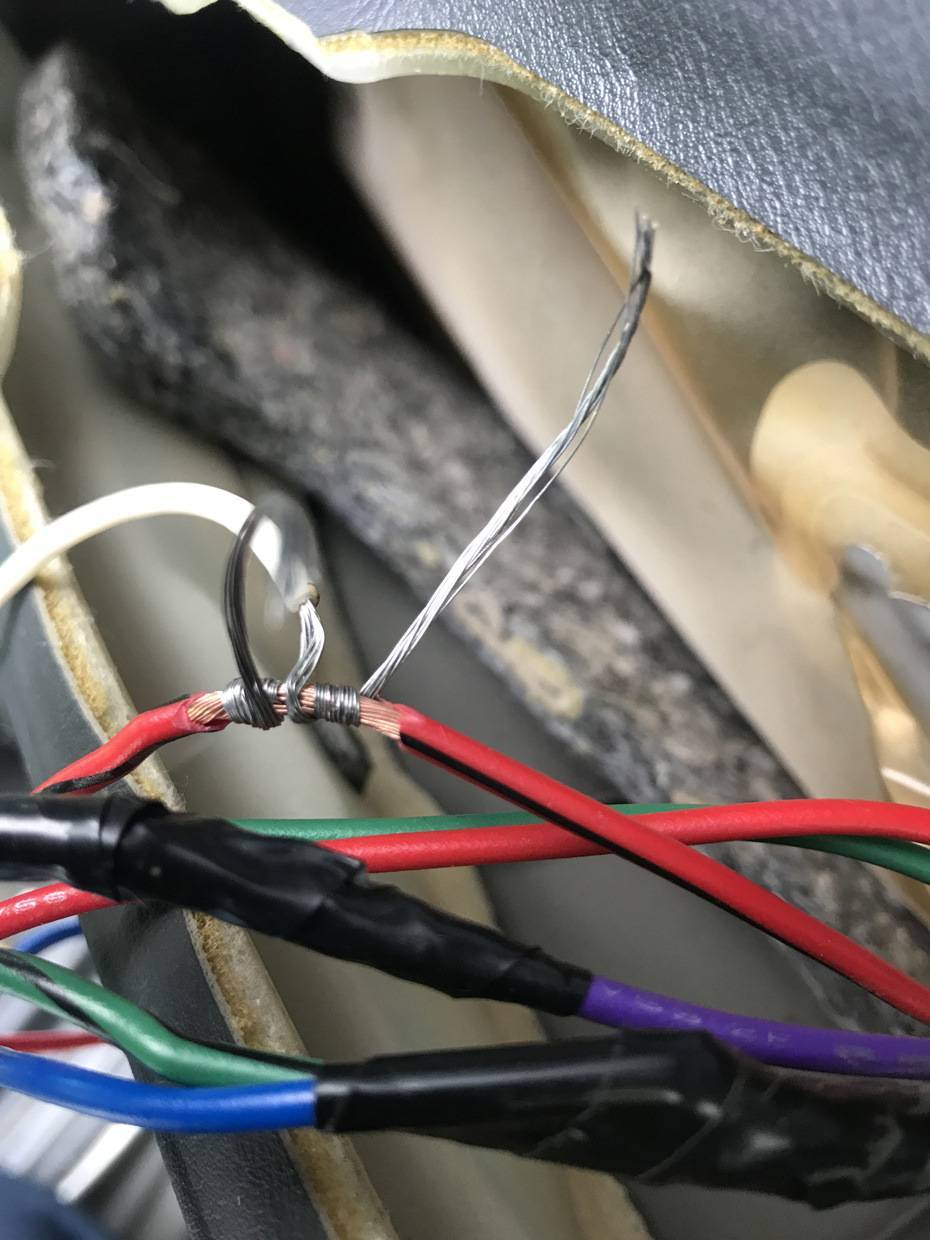

5Делал таким образом несколько витков

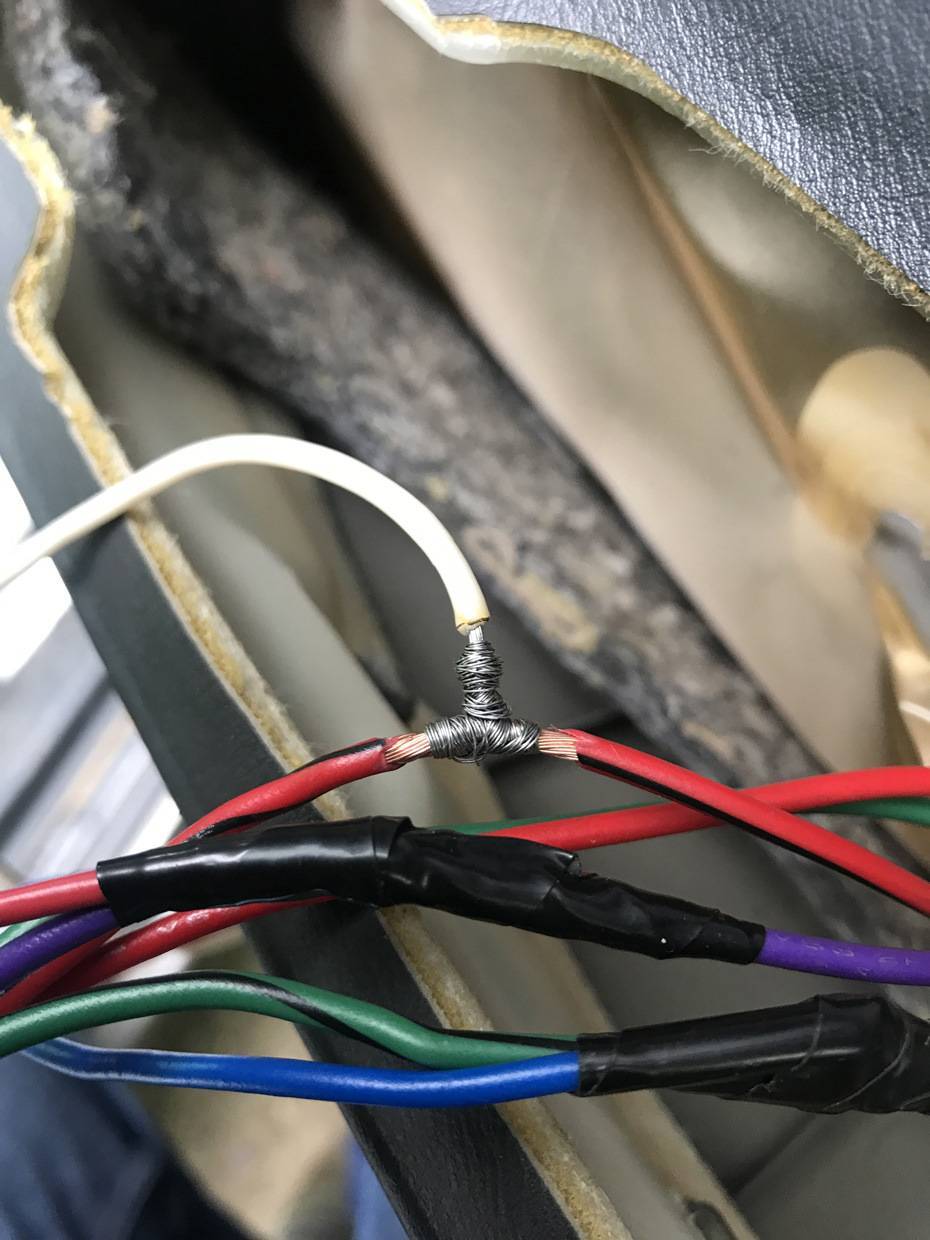

6Потом закручивал вокруг «ножки» присоединяемого провода.

7Затем заматывал изолентой.

Нормально и правильно ли так делать?

Можно ли просто «обмотать» проводники вокруг проводника-донора?По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.

Ответвление электрического кабеля

Предположим, у нас в стене лежит проводка, уже проложенная ранее, но мы забыли установить какую-то розетку или выключатель. Для того чтобы их поставить, необходимо сделать отвод кабеля, то есть присоединиться к нашей центральной жиле.

Для электрических соединений это лучше делать в коробке, но соединять в любом случае придётся ответвлением. Как это сделать?

Берём кабель отвода, снимаем изоляцию тем же способом, что и в описанных ранее случаях, зачищаем, скручиваем. Потом подготавливаем центральную жилу. Для этого снимаем изоляцию на определённом участке, также сантиметра 1,5–2, но особенность здесь в том, что мы снимаем изоляцию не с края, а в середине провода. Так как этот кабель не накручивается, длина зачищаемого участка будет меньше. Прорезаем изоляцию по кругу с одной и с другой стороны:

Теперь аккуратно, чтобы не порезаться, надрезаем изоляцию по центру, снимаем её и обрезаем излишек:

Вот у нас получился подготовленный кабель:

Зачищаем его, если можно, скручиваем. Но если кабель уже проложен, то, возможно, скрутку сделать не удастся. Подготовили кабель, берём ответвление, прикладываем к левому краю, изоляцией к изоляции, и плотно накручиваем.

Стараемся, чтобы ничего не торчало. Получилось достаточно надёжное ответвление:

Берём изоленту, начинаем за сантиметр до скрутки, проходим один слой, переходим плавно на наше соединение, заходим также где-то на сантиметр по изоляции.

Возвращаясь назад, заворачиваем не на центральный кабель, а на ответвление:

Обрезаем лишнюю изоленту:

У нас получилось вот такое ответвление:

Центральный кабель остался лежать на своём месте, а ответвление пошло к розетке или к выключателю. Следует помнить, что все эти процедуры необходимо делать обязательно при отключенном напряжении! Поберегите своё здоровье, а, может, и жизнь. Такие работы с электропроводкой ошибок не прощают!

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом. Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно. Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может. На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.
