Узлы каркасного деревянного дома
К основным узлам относят системы перекрытия, кровли и стен. Они в свою очередь состоят из подузлов. Рассмотрим подробнее каждый из них.
Узлом нижней обвязки называется место крепления обвязочных брусьев к фундаменту. Стыковка осуществляется при помощи фундаментных болтов, хомутов или другим доступным способом. Предварительно перед укладкой брусьев место стыка гидроизолируют.
Еще один конструктивный узел нижней обвязки каркасного дома – место стыка брусьев между собой на углах. Стыковка производится методом «в лапу» или «вполдерева». Для более плотного соединения используют болты или металлические уголки.
Напольные балки перекрытия укладываются с необходимым шагом и опираются в обвязочный брус. Аналогичным образом монтируют потолочные балки.
При возведении каркасного дома первыми ставят угловые вертикальные стойки, затем – промежуточные. Здесь выделяют сразу несколько узлов: места стыков вертикальных стоек в углах с верхней и нижней обвязкой, а также соединение стоек с обвязочными балками.
Для закрепления вертикальных стоек в углах делают пазы и в качестве дополнения используют металлические уголки. Крепление промежуточных стоек выполняется аналогично.
Брусья верхней обвязки крепятся так же, как бруски нижней. Они стыкуются в углах и со стойками каркасника.
Чтобы каркас был прочным, его усиливают диагональными и вертикальными подпорками. Хотя такое решение встречается редко. В основном для усиления достаточно OSB-плит, которыми обшивают каркас.
Система стропил состоит из большого количества узлов:
- Узлы опирания стропил на коньковый прогон
- Узлы опирания стропил на мауэрлат (брус верхней обвязки)
- Места соединений стропильных ног с ригелем и другими распорками
- Места соединений стропильных ног с брусьями контробрешетки
- Соединение обрешетки с контробрешеткой
Стропильные ноги у конька соединяются между собой встык или нахлестом. Для крепления стропил к мауэрлату на них делают вырубки. В качестве ригелей и прочих подпорок используют доски или бруски. Брусья контробрешетки монтируются с тем же шагом, что и стропильные ноги непосредственно поверх них. Обрешетка выполняется из доски, делается разреженной или сплошной в зависимости от того, какой тип кровельного покрытия используется.
Подробнее о том, как выполняется монтаж и прорабатываются узлы соединения каркасного дома, вы можете узнать на нашем сайте.
При планировании дома важно знать устройство каркасного дома, все нюансы строительства, чтобы не появилось никаких неожиданных проблем во время постройки дома. Обладая нужной информацией, будет несложно построить каркасный дом самостоятельно
Об устройстве каркасного дома читайте здесь.
Правильная технология строительства каркасного дома. Какой каркасный дом «правильный»?
Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует .
Вы спросите почему? Да очень просто. Каркасный дом — это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений — «полуправильных», ну а «неправильных» вообще легион.
Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют ввиду, говоря про «правильность». Это каркас американского и реже, скандинавского типа.
Почему именно они считаются образцами «правильности»? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке и очень значимый процент в скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет . За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит — делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:
- Конструктивная надежность решений.
- Оптимальность по трудозатратам при возведении.
- Оптимальность по затратам материалов.
- Хорошие теплотехнические характеристики.
Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?
Запомните. Когда где-либо идет речь про «правильный каркас» или про «правильные узлы каркасного дома», то как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.
Какие каркасы можно назвать «полуправильными»? В основном это те, которые отличаются от типовых скандинаво-американских решений, но тем не менее, так же удовлетворяют по крайней мере двум критериям, надежность конструкции и хорошие решения по части теплотехники.
Ну а к неправильным я бы отнес все остальные. Причем их «неправильность» зачастую условная. Совсем не факт, что «неправильный» каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном неправильность заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала, там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.
Основой недостаток «неправильных каркасов» в том, что они не дают совершенно никаких выигрышей по сравнению с «правильными» или «полуправильными» — ни в надежности, ни в стоимости или трудозатратах… вообще ни в чем .
Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть) — неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.
Теперь рассмотрим вопрос более детально.
Фундамент под каркасный дом
Подготовка к строительству
Подготовка к строительству включает в себя следующие работы:
- Подготовить строительный инструмент. Понадобятся уровень, рулетка, ножовка и дисковая пила, дрель и шуруповёрт, молоток, возможно — бетономешалка. Также пригодятся рабочие перчатки и карандаш.
- Необходимо предусмотреть место для хранения инструмента – подсобное помещение, навес.
- Необходимо обеспечить подачу электрики в каркасном доме для работы электроинструментов, для этого тянут провод со столбов или подключаются к соседям.
- Обустроить подъезд к месту каркасного строительства.
- Выполнить предварительную разметку под грунтовые работы – обозначить расположение будущего строения на земле колышками.
Земляные работы и фундамент
Фундамент будущего дома возводиться в соответствии с проектом. Он может быть бетонным плитными или бетонным ленточным. Он также может быть свайным – стоять на металлических или бетонных столбах. Для обустройства фундамента необходимо вынуть часть грунта, и в подготовленные ямы залить бетон или поставить готовые бетонные блоки.
На заметку
Работы по подготовке ям и канав под фундамент получили название грунтовых или земляных работ.
В ходе земляных работ подготавливают ямы, канавы, необходимые для заливки или сборки фундамента. Вид фундаментного основания и его конструкция определяют размеры ям. Поэтому выбор основания определяет объём грунтовых работ – то количество земли, которое необходимо выкопать.
Траншея под ленточный фундамент.
При заливке фундаментного основания из бетона работу выполняют в следующей последовательности:
- Готовят яму нужной формы и размеров;
- Дно траншеи отсыпают песком – выполняют так называемую песчаную подушку. Слой песка будет обеспечивать ускоренный отток воды из-под фундамента;
- Ставят опалубку – доски или фанеру по краям ямы;
- В опалубку укладывают арматуру – для прочности будущего основания дома;
- Укладывают продухи (трубы для вентиляции подпола);
- Замешивают и льют бетон. Также бетонный раствор можно заказать на заводе, получить его готовым для заливки — в машине-бетономешалке;
- По не застывшему бетону устанавливают анкера – крепления под будущие каркасные опоры и нижнюю обвязку;
- После заливки выдерживают 6-7 дня, если погода жаркая, и 9-10 дней, если температура на улице держится около +20°C. В это время бетон набирает необходимую прочность. После – приступают к сборке силового каркаса каркасного дома.
Чтобы не терять время, во время выдержки бетона можно подготовить пиломатериалы: распилить балки под размер каркасных стоек, перегородок, укосин, обработать их антисептиком.
Силовой каркас и кровля
Силовой каркас дома собирается в соответствии с проектом. В чертежах и схемах указаны размеры опорных элементов, места их расположения, расстояние между соседними стойками. Также в чертежах описаны способы крепления различных досок и балок друг с другом.

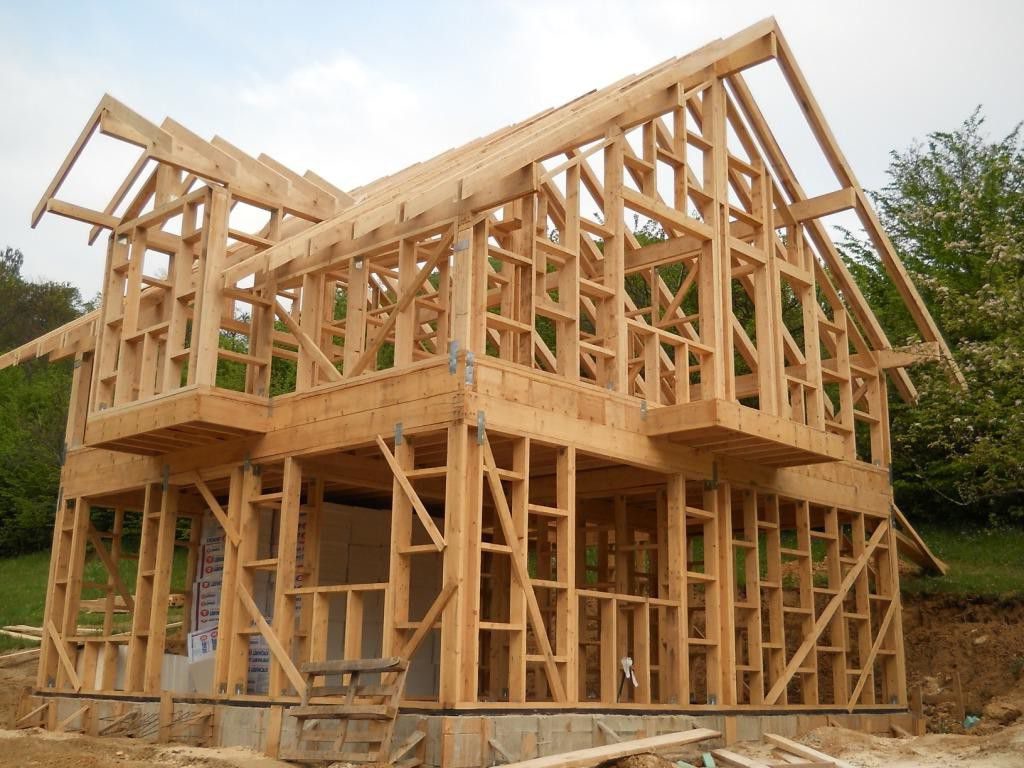

Силовой каркас.
Каркас собирают из отдельных частей. Сборка каждой части выполняется в два этапа. Первый – сборка участка каркаса «на земле». Второй – подъём собранного участка и его установка, крепление. Такая технология позволяет легко собрать правильный каркасный дом своими руками.
Приведём описание последовательности сборки каркаса стены:
- Будущие вертикальные стойки соединяют с досками нижней и верхней обвязки на земле, по проектной схеме;
- Собранный каркас каждой стены поднимается и устанавливается на фундамент, крепится к его поверхности;
- Поверх каркаса укладывают вторую верхнюю обвязку и балки перекрытия;
- Поверх балок перекрытия – собирают из подготовленных на земле элементов каркаса стены второго этажа, или мансарды;
- Сборку стропил под крышу начинают со сборки и установки каркаса под фронтоны;
- Собирают стропильную систему – также из отдельных узлов дома, которые предварительно собирают из досок на земле. Для удобства сборки все стропила выполняются по одному шаблону и имеют одинаковые размеры. Их поднимают на крышу в собранном виде, устанавливают и крепят к верхней обвязке верхнего этажа.
Правильный каркасный дом использует технологию, в которой сначала сооружается кровля, и только после – обшивают стены. Поэтому после сборки стропил их накрывают плёнкой, обрешёткой и кровлей – металлочерепицей, ондулином.
Пошаговая инструкция строительства каркасного дома
Укрепление каркаса
Укрепление каркаса постоянными укосами
Для придачи каркасу пространственной жесткости, устойчивости к ветровым и другим нагрузкам, его необходимо укрепить диагональными связями – укосами (иногда их называют раскосами). Советую их делать обязательно. На данном этапе нужно обязательно проверить все диагонали и вертикали, чтобы вовремя ликвидировать возможные искривления каркаса. Каркас окончательно выставляется с помощью отвеса и уровня. Затем каждая стойка закрепляется 4 укосинами (2 снизу и 2 сверху). Временные укосы демонтируются.
Крепление постоянных укосин
Если укосы у Вас имеют сечение меньше, чем основные стойки, то крепить их лучше ближе к внутренней обшивке каркаса. Тогда между укосиной и внешней обшивкой еще поместится утеплитель.
Крепление укосин ближе к внутренней обшивке каркаса
Каркасные стены принцип построения. Способы сборки стен каркасного дома
Материалы и инструменты подготовлены. Теперь сооружаем каркасные стены: принцип построения использует два основных способа. Это:
- Постоечный. Традиционный вариант строительства, используемый с первых дней существования каркасной технологии. При этом способе стена возводится постепенно , путем установки и закрепления в вертикальном положении всех стоек поочередно и последующем монтаже верхней обвязки.
- Платформа. Такой вариант заключается в сборке всей стены в горизонтальном положении и последующем подъеме ее в вертикальное положение при помощи специального устройства — удочки, напоминающей кран. При использовании такого варианта можно обходиться малым числом строителей, некоторые осуществляют подъем стены каркасного дома в одиночку.
Постоечный метод
Поскольку рассматривается процесс постройки стены, то фундамент и черновой пол считаются готовыми, на них не отвлекаемся.
Итак, каркасная стена своими руками: пошаговая инструкция для самостоятельной сборки приведена ниже.
Прежде всего, надо составить план работ , продумать заранее последовательность действий и изложить все на бумаге. План должен включать в себя подробный расчет всех деталей, количество крепежа, изоляционных и утепляющих материалов и т.д. Не следует лениться составить такой план, он не раз поможет избежать досадных ошибок или заминок в ходе работ. Держать план в голове не следует, память иногда подводит, а бумага не будет чрезмерной тяжестью в кармане.
Производится тщательная разметка площадки — расположение нижней обвязки, проемы, дополнительные перегородки и т.д
Особенно важно соблюдать прямые углы, параллельность стен. Любые ошибки на этом этапе повлекут за собой появление щелей, перекосов, прочих неприятностей.
По плану и разметке устанавливается нижняя обвязка
Материалом для нее может послужить брус или сплоченная доска. Соединения производятся вполдерева с протяжкой болтами, шурупами или на гвозди. Некоторые специалисты не советуют использовать металлический крепеж, предпочитая применять деревянные нагели. Мнения в этом вопросе расходятся, поскольку современные крепежные элементы имеют защитное оцинкованное покрытие, предотвращающее коррозию.
Начинается поочередная установка стоек с шагом, соответствующим ширине листа обвязки . Первыми устанавливаются угловые стойки, вертикаль фиксируется временными укосинами. Вторыми крепятся стойки, образующие оконные и дверные проемы. Они делаются двойными в целях усиления конструкции. Затем монтируются все остальные стойки.
Сооружается верхняя обвязка . Тщательно связываются верхние концы стоек, проверяется точность соблюдения прямых углов во всех местах.
Угловые стойки дополнительно усиливаются при помощи укосин . Они служат для предотвращения расшатывания конструкции, принимают на себя и перераспределяют ветровые нагрузки на стены.
Если не планируется обшивка стены панелями (ОСП, фанера или подобные) с одной или с обеих сторон врезаются укосины, усиливающие конструкцию и скрепляющие диагональ . Врезка производится таким образом, чтобы деталь не выходила за пределы плоскости стены.
Устанавливается слой гидрозащиты и ветроизоляции . Полосы защиты устанавливаются горизонтальными рядами внахлест не менее 15 см, причем установка рядов начинается снизу. Стыки проклеиваются полосой специального скотча. Материал необходимо ориентировать таким образом, чтобы он обеспечивал правильный проход пара наружу и препятствовал проникновению воды и ветра внутрь.
Устанавливается утеплитель . На этом этапе требуется аккуратность и точность. Не допускается наличие щелей. Стыки плит утеплителя проклеиваются специальной лентой.
Установка слоя пароизоляции для стен каркасного дома изнутри. Какую пароизоляцию выбрать для стен каркасного дома? Для этой цели используется один из множества рулонных материалов, например защитная мембрана.
Обшивка внутренней поверхности стены.
Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства
Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.
| Достоинства | Недостатки |
| Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца. | Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много. |
| Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента. | Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов. |
| Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется. | Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию. |
| Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную. | |
| Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки. | Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели. |
| Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым. | Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа. |
| Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина. | |
| Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет. | Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции. |
Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.
Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

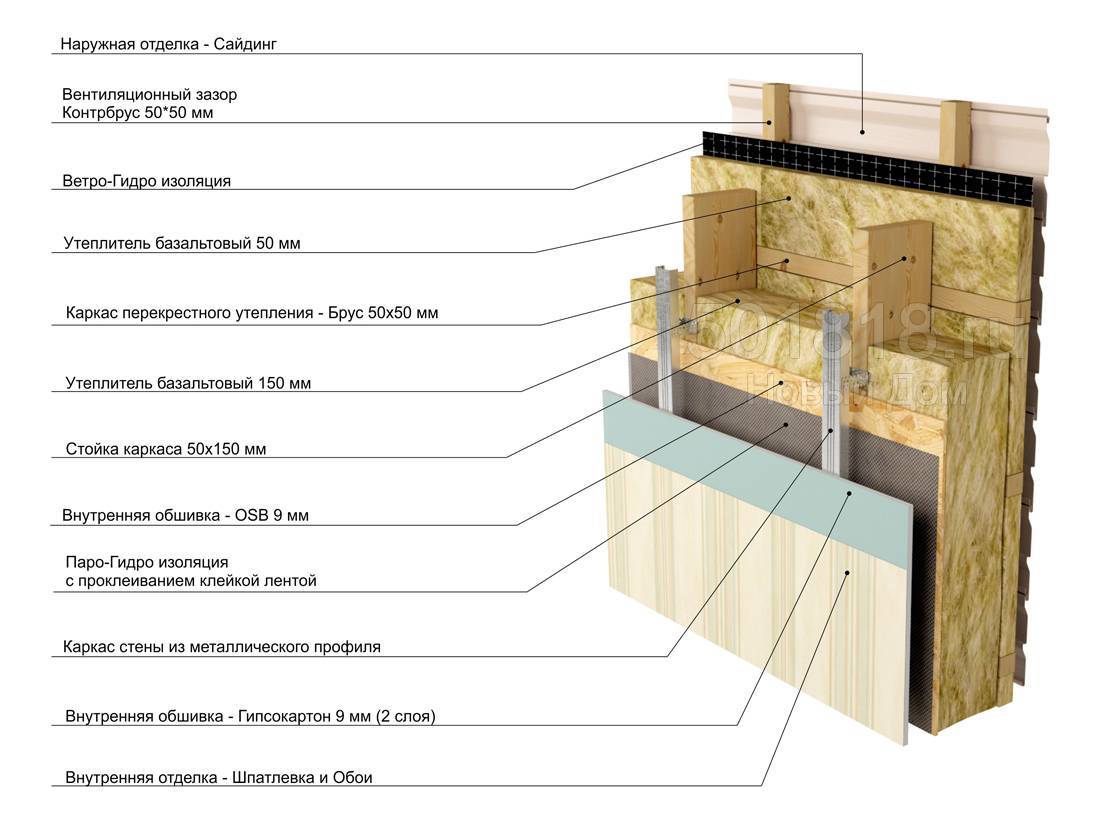

Утепление, пароизоляция и гидроизоляция
Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.
Утепление каркасного дома эковатой
Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.
Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.
Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.
Пароизоляция внутри здания и его гидроизоляция с внешней стороны
Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.
Монтаж каркасного дома. Плюсы и минусы каркасных домов
Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.
Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.
К недостаткам причисляют:
- Впитывание влаги.
- Риск возгорания.
- Плохое вентилирование.
- Чувствительность к вибрации.
- Недолговечность.
Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.
Способы крепления бруса верхней обвязки
Теперь остановимся на способах крепления бруса верхней обвязки. Они ничем не отличаются от способов крепления вертикальных стоек каркаса наружных стен стальными уголками или крепления при помощи полной или неполной вырубки.
Перед установкой балок межэтажного перекрытия, которые также будут служить лагами пола верхнего этажа, необходимо придать каркасу первого этажа достаточную жесткость. Делают это, установив постоянные раскосы.
Устанавливают раскосы любым способом (врубкой, металлическими креплениями) или просто пробивают гвоздями достаточной длины (гвоздь должен входить в дерево стойки на глубину не меньше 80 мм).
Если вертикальные стойки наружных стен каркаса установлены методом врубки, узлы креплений стоек к брусам обвязки и узлы креплений раскосов желательно усилить металлическими скобами, изготовленными из круглого прута диаметром 8-10 мм или узких полос листового металла толщиной 3-4мм.
Придав каркасу необходимую прочность, приступают к установке балок перекрытия.
Посмотрите на фото верхней обвязки каркасного дома: в отличие от перекрытия первого этажа, где балки уложены на столбики и тем самым равномерно распределяют вес, межэтажные перекрытия опираются на стены лишь концами, в редких случаях под них возводят специальные опоры. Поэтому, прежде чем приступать к работе по укладке балок, необходимо рассчитать расстояние между ними. Чаще всего оно составляет 1 м.
Изгиб балки — деформация в результате нагрузок от веса утеплителя, пола, мебели и людей. Это ее естественное физическое свойство. Увидеть изгиб сложно, но специальными инструментами его можно замерить.
Расчет строительного подъема основывается на величине изгиба балки и принимается не более 1/300 длины межэтажных перекрытий и не более 1/250 — чердачных. Например, если нужно перекрыть чердак длиной 9 м, максимальная высота строительного подъема составит 3,6 см (900:250). При такой же длине пролета для межэтажного перекрытия она равна 3 см (900:300).
Учитывая эти величины, балки обрабатывают соответствующим образом. После их укладки на потолке будет небольшой изгиб, но со временем в результате нагрузок он выпрямится. Если частота укладывания балок меньше 1м (например 50 см), иногда вместо брусьев используют толстые доски, укладывая их на ребро.
Размер балок зависит от конструктивных решений здания, количества этажей и величины нагрузки. Габариты, а также частоту укладки (шаг балок) рассчитывают при разработке проекта дома.
После всех расчетов и выпиливания строительного подъема концы балок остругивают, подготавливая для соединения с каркасом стены.
Традиционно балки перекрытия укладывают параллельно той стороне стены, которая короче. Частота укладки зависит от сечения балки и длины перекрываемого пролета.
Если дом строится по готовому проекту, то в документах обязательно есть чертеж раскладки балок межэтажного перекрытия. Когда же строительство ведется без проекта, не лишним будет нарисовать перед началом работ элементарную схему.
На ней необходимо проставить реальные размеры возводимого каркаса
Обращаем внимание на то, что расстояние между балками перекрытия должно совпадать или быть кратным расстоянию между. Например, если между стропилами запланировано установить расстояние в 1000 мм, то между балками перекрытия должно быть расстояние 1000 или 500 мм
Основание для каркаса
Закладку основания для каркаса выполняют по высоте, которая
равна высоте двух брусьев (исполнение двухрядное). Вслед за тем, как закладные
брусья будут уложены, в верхнем из брусьев выполняют пропил, глубина которого
равна половине бруса. Число «посадочных» мест должна быть равным числу стоек.
Напиленные по размеру необходимой высоты стойки вставляют в
пазы и закрепляют временными укосинами (кронштейн, который соединяет два узла
каркаса). После установки всех стоек крепится верхний брус, на котором заранее
выпилены пазы. В эти пазы вставляют верхние концы стоек.
Между пазами расстояние
должно соответствовать расстоянию между пазами, выполненными на закладном
(нижнем) брусе. Затем посредством строительного уровня, а также отвеса проверяют
отсутствие перекоса и наклона.
Для надежности стойки крепят при помощи укосин. Потом
временные укосины, выполненные из досок, убирают.
Продольные перемычки из брусьев крепят таким же способом –
паз в паз. Однако стягивают их меж собой не посредством нагелей, а простыми
строительными гвоздями, длина которых составляет не меньше 100 мм.
Когда вышеуказанная работа будет выполнена, приступают к
обшивке наружных стен обрезной доской. Обшивку осуществляют сплошным «щитом»,
оставляя при этом не заколоченными лишь проемы дверей и окон.
В других статьях мы опишем иные этапы возведения каркасного
дома:
- устройство кровли,
- установка дверей и окон,
- утепление стен и др.
Поднимаем стену каркасного дома
Доброго времени суток уважаемые посетители и читатели блога!
Уже давно не писал новых статей на сайт, все занят строительством дома. Вот появилось немного свободного времени, я сразу решил рассказать, как я собирал стены своего дома.
В целом из этого материала вы узнаете, как осуществляется сборка стен каркасного дома по технологии платформа. Постараюсь изложить все максимально понятно, чтобы каждый кто решит строить подобным образом – сделал все правильно, и постройки радовали создателя в процессе эксплуатации.
Также в конце статьи вы найдете таблицу, с помощью которой можно выбрать необходимое сечение стоек каркаса в зависимости от типа строения.
По традиции план статьи:
- Составление плана расстановки стоек и расположения стен;
- Раскладываем обвязку стен;
- Разметка каркасных стен;
- Подготовка деталей стен;
- Сборка оконных и дверных проемов;
- Сборка стен целиком;
- Врезка укосин;
- Подъем стен каркаса;
- Схема сборки удочки для подъема стен;
- Сборка и стыковка каркасных стен;
- Выравнивание стен;
- Расчет сечения стоек каркаса.
Ответы экспертов
Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.
| Город | Толщина минваты в мм | Город | Толщина минваты в мм | Город | Толщина минваты в мм |
| Архангельск | 220 | Киров | 210 | Рязань | 190 |
| Астрахань | 160 | Кострома | 200 | Самара | 200 |
| Анадырь | 290 | Краснодар | 140 | Санкт-Петербург | 190 |
| Барнаул | 210 | Красноярск | 210 | Саранск | 190 |
| Белгород | 170 | Курган | 210 | Саратов | 180 |
| Благовещенск | 230 | Курск | 180 | Салехард | 280 |
| Брянск | 190 | Кызыл | 240 | Смоленск | 190 |
| Волгоград | 160 | Липецк | 180 | Ставрополь | 150 |
| Вологда | 210 | Магадан | 250 | Сыктывкар | 220 |
| Воронеж | 180 | Махачкала | 130 | Тамбов | 180 |
| Владимир | 200 | Москва | 190 | Тверь | 200 |
| Владивосток | 190 | Мурманск 220 | 220 | Томск | 230 |
| Владикавказ | 150 | Нальчик 150 | 150 | Тула | 190 |
| Грозный | 150 | Нижний | 200 | Тюмень | 210 |
| Екатеринбург | 210 | Новгород | 190 | Ульяновск | 190 |
| Иваново | 200 | Новосибирск | 220 | Улан-Удэ | 230 |
| Игарка | 290 | Омск | 210 | Уфа | 200 |
| Иркутск | 220 | Оренбург | 190 | Хабаровск | 220 |
| Ижевск | 210 | Орел | 190 | Чебоксары | 200 |
| Йошкар-Ола | 210 | Пенза | 190 | Челябинск | 200 |
| Казань | 200 | Пермь | 210 | Чита | 240 |
| Калининград | 170 | Петрозаводск | 210 | Элиста | 160 |
| Калуга | 190 | Петропавловск-Камчатский | 190 | Южно-Сахалинск | 210 |
| Кемерово | 220 | Псков | 190 | Якутск | 290 |
| Ростов-на-Дону | 160 | Ярославль 200. | 200 |
Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.
Как собрать
На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.
Как поднять одному
Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.
При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.
Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.
