Укладка и крепление обвязки каркасного дома
Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.
Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.
В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.
На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома
Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию
Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию
Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию
Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию
Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

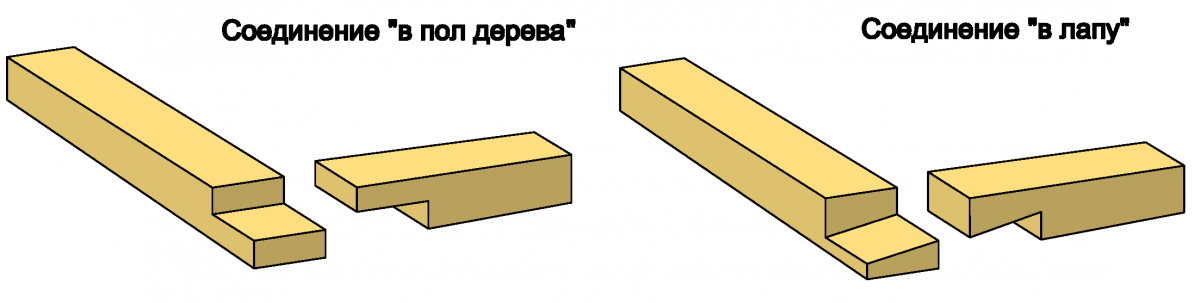

Существует два основных способа соединения смежных брусьев:
- в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
- в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.
Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.
После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.
После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу
Это дает возможность подправлять положение сторон по мере необходимости, что очень важно
В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.
По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:
- анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
- гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
- клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.
Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.
Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.
04.04.2016 в 10:04
Свайно винтовой фундамент плюсы и минусы
Нижняя обвязка каркасного дома на сваях. Калькулятор расчета нагрузки на свайный фундамент
В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.
Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.
Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.
После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.
Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.
Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.
Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.
Нижняя обвязка применяется в следующих случаях:
- Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
- Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров .
- В случае, когда выполняется постройка выраженно массивного строения .
- Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки .
В любом случае , схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.
Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.
Многие собственники участков, приступая к строительству дома , задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.
Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.
Ответ категоричный – обвязка обязательна в любом случае!
В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам , нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».
При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.
Установка лаг

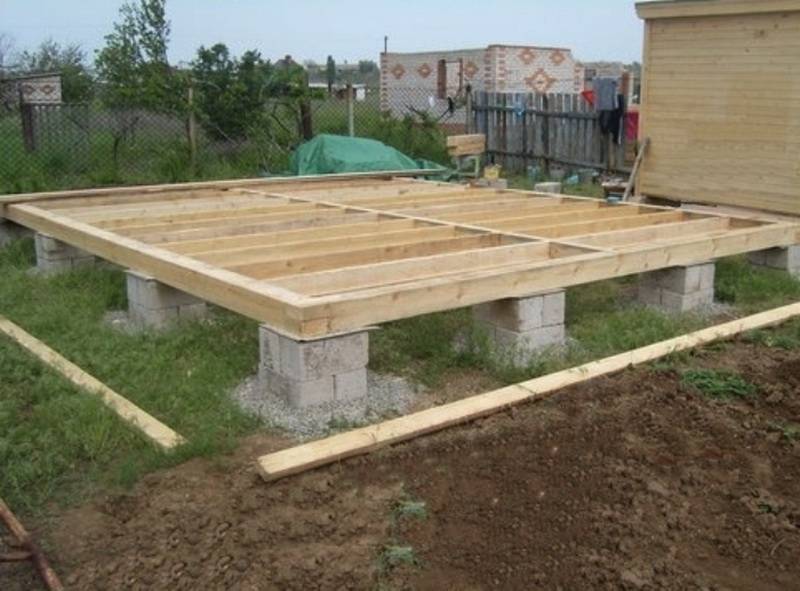

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола. Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.
Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:
1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.
2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.
3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.
На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.
Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.
Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.
При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.
Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением
Достоинства и недостатки свайного фундамента
Главный плюс полых свай винтового типа заключается в том, что они существенно удешевляют стоимость всего основания. Фундамент на сваях стоит на 30% дешевле столбчатого или ленточного.
Второе не менее важно достоинство – быстрота возведения. Закладка бетонного фундамента займет у строителей 7-10 дней
Фундамент на сваях можно установить за два дня. Здесь не нужно ждать отвердевания бетона. Можно приступать к возведению стен сразу после установки и обвязки.
Главным минусом каркасных домов на свайном фундаменте является ограниченность использования. Такие здания не получится строить в регионах со скалами и каменистой почвой.
В качестве недостатков стоит также выделить подверженность коррозии металлических свай и потребность в качественном утеплении полов. Еще один минус – невозможность сооружения подвала.
Стоимость строительства каркасного дома.
Каркасная технология помогает значительно экономить денежные средства. Не требует наличия мощного фундамента. Имеет универсальность выбора отделки и самую высокую скорость ввода его в эксплуатацию. Наиболее востребованная ниша в каркасном домостроении — это строительство дачных каркасных домов. При невысокой цене строительства максимальное количество плюсов в процессе эксплуатации. Каркасное домостроение это не только дачные домики, но и коттеджи «бизнес» или «премиум» класса. Технология каркасного домостроения позволяет построить от дачного дома, до современного загородного коттеджа для круглогодичного использования или постоянного проживания. Стоимость строительства зависит от многих факторов и рассчитывается индивидуально.
Сколько стоит построить каркасный дом.
Стоимость работ зависит от этажности, комплектации и сложности работ. Каркас под крышу от 4000 руб. м2 (только работа) Отделочные работы от 5000 руб.м2 (только работа) Каркасный дом под ключ от 9000 руб. м2 (без учета фундамента и материалов)
Технология строительства каркасного дома.
ЭНЕРГОСБЕРЕГАЮЩАЯ ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА Каркасный дом можно по праву назвать энергоэффективным или энергосберегающим домом. Строительство дома по каркасной технологии и с хорошим утеплением отлично подходит для зимнего — круглогодичного проживания. Каркасные дома для постоянного проживания с низкими отрицательными зимними температурами строятся повсеместно и отлично выдерживают наши морозы. Даже дачный каркасный дом с хорошим и грамотно сделанным утеплением отлично подходит для зимнего проживания.
КАРКАСНАЯ КОНСТРУКЦИЯ СТЕН Технология возведения несущего каркаса бывает, как поэтажный каркас, так и сквозной каркас — фахверк или фахверковый дом. Для сложных конструкций применяется клееный LVL брус. Каркасный дом состоит из деревянных опор и балок, которые скрепляются между собой с помощью гвоздей, само резов и специальных металлических пластин и уголков. В качества материала чаще всего используется древесина сосны или ели. Строительство внешних и внутренних стен деревянного дома несколько схоже, но при формировании внутренних стен теплоизолирующий слой может быть несколько тоньше. Унификация деталей и узлов позволяет достраивать и перестраивать каркасный дом в любое время.
ОТДЕЛКА КАРКАСНОГО ДОМА МОЖЕТ БЫТЬ ЛЮБОЙ Внутренняя отделка каркасного дома универсальна. Использование таких материалов как: вагонка, блок хаус, имитация бруса, гипсокартон или декоративные отделочные панели не составляет никаких проблем. Внешняя отделка стен каркасного дома также позволяет воплотить в жизнь любые декоративные желания. Кроме отделки из дерева или винилового сайдинга можно использовать кирпич или камень. Отделка каркасного дома ограничивается только вашими возможностями и фантазией.
УТЕПЛЕНИЕ И ИЗОЛЯЦИЯ КАРКАСНОГО СТРОЕНИЯ Основной теплоизолирующий материал для заполнения внутреннего пространства стеновых панелей, потолка и крыши – это минеральная вата. Она является природным, экологически чистым строительным материалом. Каркасный дом имеет самые высокие характеристики по тепло сбережению — самая низкая теплопроводность стен.
АНТИСЕПТИРОВАНИЕ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ Чтобы защитить деревянный дом от насекомых, грибков и плесени производится обработка антисептиками, которые исключает их развитие. Многие не доверяют каркасному строительству из-за того, что якобы у таких зданий повышенная пожара опасность. Отнюдь, это не так. Пожара опасность находится на низком уровне, если сделать всё грамотно и при строительстве использовать специализированные пропитки, и негорючие утеплители. Как известно, защита древесины от пожара – необходимое современное требование противопожарных инспекций и один из важнейших этапов в деревянном домостроении.
СТРОИТЕЛЬСТВО КАРКАСНОГО ДОМА ЗИМОЙ Еще одно неоспоримое достоинство каркасного домостроения — возможность строительства в зимнее время. Зимнее строительство каркасного дома никак не повредит его качеству.
Качество бруса для обвязки
Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.
Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.
Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.
Брус или доска – что лучше?
Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.
Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.
Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.
AlexSpb FORUMHOUSE
Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.
Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.
Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.
builder FORUMHOUSE

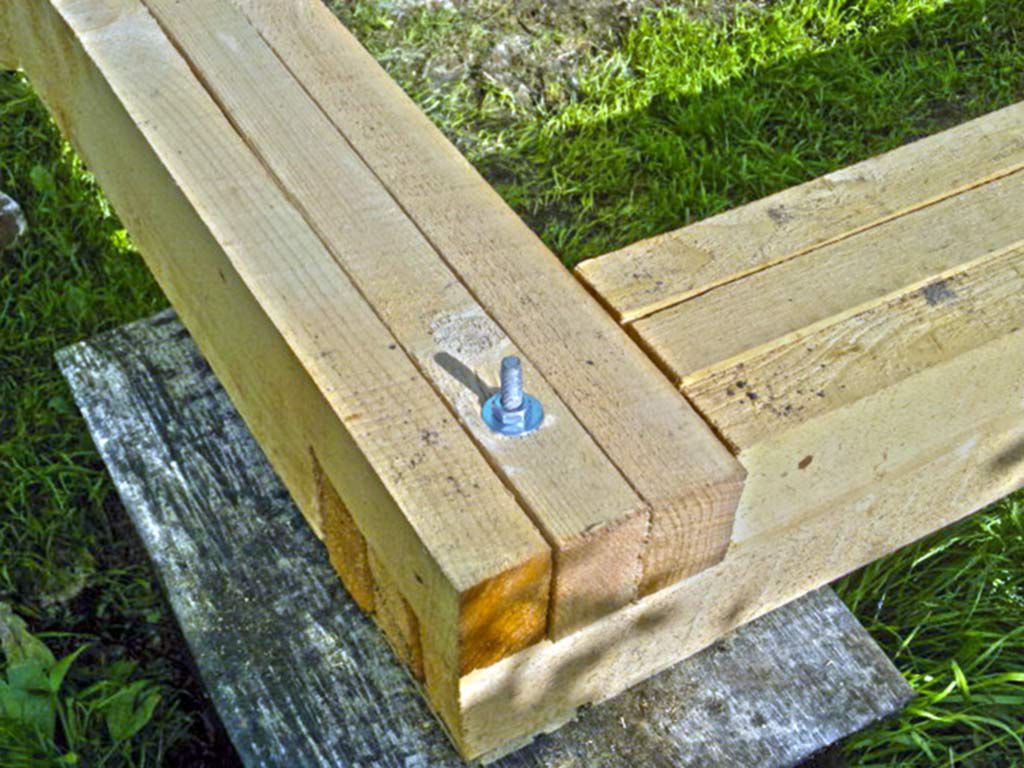

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.
Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).
Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).
С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).
Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.
Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.
Определить диаметр сверла поможет небольшая таблица.
| Диаметр резьбы, мм | 6 | 8 | 10 |
| Диамер сверла, мм | 4,5 | 6,5 | 8 |
Гидроизоляция
При возведении фундамента на сваях при наличии подземных вод возникает необходимость создавать дренаж и гидроизолировать фундамент.
Если допустить коррозию металлических конструкций, несущая способность фундамента значительно снизится.
Защищают от влаги изначально сами сваи и затем обвязку. Опоры обрабатывают двухкомпонентным защитным слоем.
Обвязку из древесины закрывают рубероидом, сложенным в несколько слоев. Изделия металлопроката, которые используют при сооружении обвязки, необходимо защищать антикоррозионным составом. Гидроизоляционный слой на обвязке не даёт подземным водам возможности проникнуть внутрь сооружения.
Стоит ли подкладывать под балки рубероид?
Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.
Leo060147 Пользователь FORUMHOUSE
Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.
Утепление каркасного дома минватой
Далее нужно утеплять каркасный дом изнутри, для этого будем использовать базальтовый утеплитель, плотность должна быть от 30 до 50 кг/м3. Производитель Эковер, делает не плохую плиту Эковер Лайт Универсал, она достаточно жесткая, что позволяет ставить ее в стены каркасного дома. Завезли немного утеплителя.
Начинаем ставить плиты в распор между стоек. Обязательно делать нужно в несколько слоев, и в разбежку, что бы перекрывать стыки плит, последующим слоем. У нас выходит три слоя по 50 мм, итого толщина утепления стены 150 мм, что для Урала вполне нормально. Окна кстать ставятся просто на монтажную пену, как и в любом другом доме.
Дверь поставили металлическую, после нее будет предбанник еще. Если предбанник не сделать, то обычная железная дверь, без «терморазрывов» будет очень сильно «плакать».
Работы по утеплению каркасного дома продолжаются в любую погоду и в любое время суток, пока есть время, силы и желание.

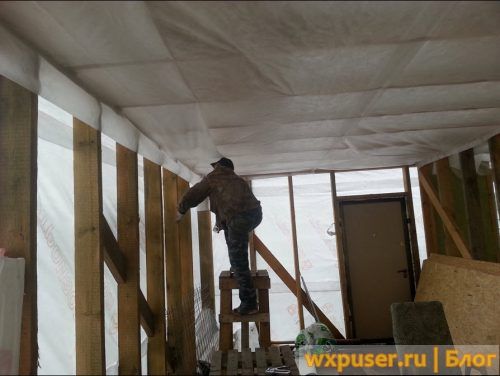

Решили подшить потолок OSB, для этого предварительно обязательно сделать пароизоляцию, ее крепим на строительный степлер к лагам второго этажа. Пароизоляцию применили Строизол B или Изоспан B, не помню.
Вот так утепление происходит вокруг укосин каркаса, плита режется под углом, после чего ставится с разных сторон укосины. Нельзя допускать щелей между минватой и каркасом, их обязательно следует заполнять кусочками той же минваты, добытой из обрезков.

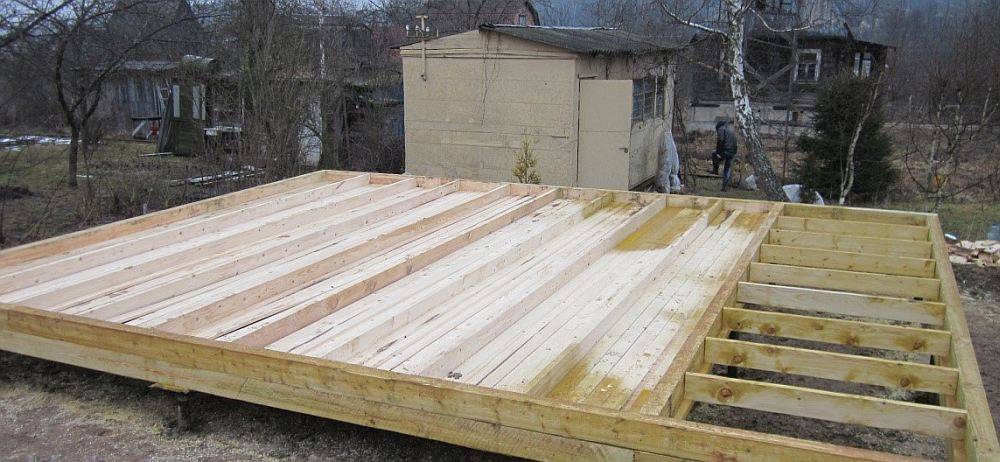

Что такое черновой пол
Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.
При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины. Черновой пол почти не испытывает нагрузки
Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие
Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен
Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен
Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.
Установка каркаса из досок
Начинаем ставить каркас на фундамент, поначитавшись в интернете, делаем гидроизоляцию из рубероида

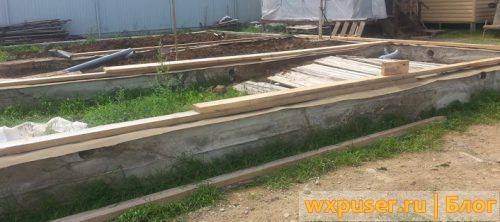

Собираем нижнюю обвязку каркасника, гараж пока что не делаем, сначала дом.
Положили лаги там где будет деревянный пол, в месте гденасыпан щебень, будет санузел, у него будем заливать пол.
Выставили по уровню первую стенку. Угловые доски сшили буквой «Г»
Ставим стойки с шагом 59 см (ЭТО ОЧЕНЬ ВАЖНО!), что бы в распор потом поставить утеплитель, ширина плиты у него 60 см. То же самое с лагами
Еще фото
Добавили еще стоек
Поставили все стойки по периметру первого этажа, добавили укосины, оконные проемы тоже наметились, в каркасном домостроении есть несомненный плюс, вы всегда можете сделать окно или дверной проем в любом месте, даже когда дом уже достроен.
Укосины утапливал в стойки с помощью дисковой пили и топора, далее крепил все на винтовые и ершенные гвозди, что было в наличии, ершенные гвозди держат на много лучше. Длину брал на 90 мм, так что бы сшить две доски по 50 мм, и гвоздь не торчал из них.
Незаметно перешли на постройку второго этажа каркасного дома, в первую очередь положили лаги, между ними расстояние 59 см, что бы утеплитель вошел в распор. Забегая вперед, утеплять каркасник будем минватой.
Места стыковки стен и фундамента
Стыковка стен и фундамента
Лучше заранее приобрести чертежи узлов дома
При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе. Они должны располагаться либо параллельно стенам, либо перпендикулярно им
Они должны располагаться либо параллельно стенам, либо перпендикулярно им.
Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.
По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.
На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.
Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания
Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см. Есть еще один вариант монтажа
В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер
Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.
Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм. Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов
Так площадь контакта с деревом увеличится
Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.
Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.
На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.
Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:
Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия
Нужно соорудить ростверк Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником
Важно обратить внимание на прочность соединения всех элементов. В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике
Для фиксации балок используются шурупы и болты
Их высверливают под отверстиями, имеющимися в оголовнике. Для фиксации балок используются шурупы и болты.
Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам
Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной
Требование к обвязке фундамента
Установка нижней обвязки своими руками
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
пенофол
Монтаж обвязки на фундамент
Исходя из типа фундамента изменяется метод крепления обвязки. Чаще всего для каркасных домов обустраивают ленточный, свайный либо столбчатый фундаменты.
Обвязка по свайному и столбчатому фундаменту
Предварительно требуется обустроить слой гидроизоляции по поверхности фундамента. Использовать можно битум либо рубероид на мастике, а также другие материалы.
Доску либо брус (в зависимости от того, что выбрано) раскладывают для последующего монтажа.
Обвязка каркасного дома из бруса выполняется при помощи метода «в полдерева» либо в стык по углу.
Элементы обвязки монтируются к ростверку или сваям при помощи анкеров или заранее установленных резьбовых шпилек.
Обвязку всегда требуется проверить на ровность при помощи уровня. Углы скрепляются при помощи оцинкованных уголков, болтов, шурупов либо гвоздей. По обвязке закрепляются лаги с необходимым шагом.
Обвязка на ленточном основании
Порядок работ следующий:
- Первым делом раскладывают и закрепляют слой гидроизоляции;
- Следом выполняют гнезда соединений по углам;
- Обвязка фиксируется на анкерные болты либо скобы;
- При помощи крепежа усиливаются углы;
- Проверяется горизонтальный уровень, если имеются неточности то их устраняют при помощи подкладок либо клиньев.
Влияет ли фундамент? Подготовка фундамента
Нижняя обвязка во многом зависит от качества выполнения фундамента. Поэтому перед выполнением работ с брусом, следует проверить геометрию. Перепад фундамента, как мы уже писали ранее, должен быть не более 1 см. Также стоит проверить углы, они должны быть ровно 90 градусов. Перекос в ту или иную сторону усложнит монтаж каркаса дома.
Перед обвязкой необходимо произвести гидроизоляцию фундамента. Проще всего использовать рубероид, который крепится с помощью мастики. В Америки и Финляндии иногда кроме гидроизоляции кладут слой .
Фундамент должен быть подготовлен к будущей работе с обвязкой еще на этапе заливки. Когда он начинает затвердевать, необходимо притопить в нем анкерные болты или деревянный пробки, с помощью которых брус или доски будут прикреплены к основанию дома.
Кроме того, если ранее были замечены какие-то перекосы, их необходимо выровнять. Если высота фундамента скачет, используйте цементную смесь для выравнивания поверхности. Если древесина для обвязки не идеально ровная и образуются зазоры, в эти места можно подложить обработанные битумом или смолами щепы.
Только после устранения всех перекосов и ошибок можно приступать к нижней обвязке.
