Обшивка карнизов крыши: Как и чем обшить, идеи отделки и как сделать своими руками: Пошаговая инструкция

Отделка карниза дома своими руками

Технология работ при подшивке свесов кровли

Схема работ зависит от угла наклона кровли и типа подшиваемого участка. При подшивке карнизов возможны два варианта действий:

• Крепление карнизов к обрешетке, прикрученной или прибитой к нижней части стропил. При выборе этого способа свесы размещаются под углом (диагонально), совпадающим с плоскостью стропил как в продольном, так и поперечном направлении. Такая технология возможна при выносе свеса не более 40-50 см и малом угле наклона кровли. При уклоне свыше 30° работы по монтажу существенно усложняются, а расход материалов – неоправданно растет.

• Горизонтальное крепление свесов к каркасу, набиваемому к стенам дома, нижней и верхней части стропил. Этот способ ценится на простоту и является оптимальным при обустройстве крутых кровель. При его реализации наружную часть карниза защищает и удерживает лобная доска, а края примыкания к фасаду вставляются в стартовую планку. Ориентация софитов может быть любой, перпендикулярные стенам ламели при горизонтальном способе выглядят более аккуратно и привлекательно. К обязательным условиям технологии относят размещение промежуточных опор крепления в каркасе при длине карниза более 45 см.

Фронтонные свесы подшиваются к обрешетке вне зависимости от угла наклона кровли и способа отделки карнизов. Места стыка с кровельными материалами таких свесов надежно защищаются от попадания наружной влаги фасками, сама подшивка выполняется исключительно из сплошных материалов. Вентиляцию свеса обеспечивает только небольшой зазор между ним и наружными стенами дома.

К общим требованиям технологии монтажа относят:

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие. Совет

Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Технология работ

Технология подшивочных работ не такая уж и сложная. Главное, соблюдать последовательность всех её этапов.

1. Изготовление каркаса. Подходящий каркас можно выполнить из деревянного бруса. Также хорошо зарекомендовал себя для этого металлический профиль, на который обычно крепят гипсокартон. Для подшивки карниза над фасадом здания такой каркас крепят одновременно к стене и к стропилам в нижней их части. Если ширина каркаса больше 50 см, его усиливают дополнительными перемычками. При подшивке фронтонного свеса каркас следует делать в виде короба с ребрами жесткости по углам. Сначала монтируются профили на стропильной части конструкции крыши, а затем устанавливаются настенные профили. После их установки между ними делается угол, соединяя эти два профиля с помощью поперечных планок. Такой короб гораздо легче сделать из профилей для гипсокартона, чем из деревянного бруса.
2. Крепеж стартовых профилей. Они служат для удерживания материала обшивки на нужном месте. Работа на этом этапе заключается в креплении к каркасу основного стартового профиля и его угловых элементов. Угловые крепления представляют собой элементы, одна из полок которых большего размера. Это делается для того, чтобы закрыть торец стропил. Крепление стартовых профилей производится на саморезах снизу каркаса (шаг 30 см).
3. Монтаж подшивочных элементов. Планки подшивки обрезают по нужным размерам и заводят в стартовые профили. Затем их тоже прикручивают к каркасу саморезами, обеспечивая тем самым максимальную прочность конструкции. Самый сложный момент после этого – правильное сопряжение подшивки фасадной и фронтонной частей карниза. Это можно выполнить, вырезав нужный цельный кусок из профнастила, или же собрать его из софитов или вагонки. Единственный трудоемкий момент здесь заключается в том, что планки следует тщательно подогнать по размерам и установить дополнительные угловые соединения.

Следует помнить о том, что подшивая свесы крыши обрезной доской или вагонкой, их нужно обработать антисептическими и водоотталкивающими составами до начала работ и после них. Вентиляционные отверстия или решетки при любом виде используемого материала подшивки, будь то софит, профнастил или вагонка, следует располагать с определенным интервалом для равномерной вентиляции всей подкровельной части крыши.

Подшивка свесов из качественных материалов, выполненная правильно, с учетом технологии монтажа, прослужит достаточно долго, сохраняя подкровельное пространство крыши и придавая ей, эстетичный вид.

Виды сайдинга

Основные варианты конструкций — как можно подшить фронтон

Существует множество различных способов создания свеса двускатной крыши:

1. Над крышей имеется фронтон. Это считается классическим архитектурным решением. Она заключается в поднятии фронтона над уровнем крыши. Фронтон приподнят над уровнем крыши, чтобы создать впечатление грандиозности и массивности. Фронтонная стена должна быть изолирована кровельным материалом, расположенным выше, обычно металлическим листом, и установлена с нахлестом или фальцем. Стык между вертикальной поверхностью внутренней части фронтонной стены и поверхностью крыши должен быть герметизирован соответствующим образом.
2. Фронтон должен быть заподлицо с крышей без свесов. Это типично для минималистской архитектуры.
3. Свес фронтона образован обрешеткой крыши. Этот вариант дешевый и простой. В этом случае стропильная система не выходит за пределы фронтонной стены и делаются элементы обрешетки. Для покрытия крыши используются легкие материалы, например, еврошифер, битумная черепица, асбестоцементные листы. Обшивка выполняется из дерева или досок, обработанных напильником, а финишное покрытие крыши покрывается металлическим профилем или сплошным гипсокартоном. Карниз не обязательно должен быть большим, чтобы предотвратить прогиб. Их глубина не должна превышать 50 см. Если такая крыша должна быть оборудована водостоками, то ближе к карнизу на нижнем конце свеса сооружается дополнительная рама, к которой крепятся крюки водостока.
4. Карнизные свесы монтируются одновременно со стропильной системой. Балки находятся не только внутри стен, но и снаружи фронтона. Балки опираются на сплошную или разреженную обрешетку, а размер их проекции влияет на глубину карниза. Чтобы создать точку опоры для внешних балок, несущие элементы крыши, т.е. центральная балка и коньковая балка, должны располагаться снаружи стен. Это решение долговечно и позволяет сооружать свесы на большом расстоянии, даже на крышах, покрытых тяжелым кровельным материалом, например, натуральным шифером или керамической черепицей.
5. Для легких крыш с небольшими свесами используется другая конструкция. Стропила заменяются более тонкими и легкими досками, имеющими ту же высоту, что и брус. Они крепятся к торцевым ногам стропил с помощью поперечных брусьев и крепятся к нижнему карнизу с помощью деревянного элемента. Такая система менее надежна и неэкономична, так как требует большого количества древесины и много рабочей силы.

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

1. Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

2. Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков.

3. Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов.

4. Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах.

Как подшивают свес: технологии

Подшить карнизный свес можно одним из двух самых распространенных способов.

По стропилам. Метод используется для крыш с небольшим уклоном и плоских, с вылетом свеса не более 50 см. На стропила набивается обрешетка, подшивочный материал крепят к ней любым удобным способом. В результате плоскость подшивки повторяет угол наклона кровли.

Подшивка карнизного свеса по стропилам

По коробу. Для крутых кровель; плоскость подшивки располагается перпендикулярно стене. Для такого крепления сооружают короб из брусьев и монтируют подшивку по нему.

Монтаж короба для подшивки карнизного свеса

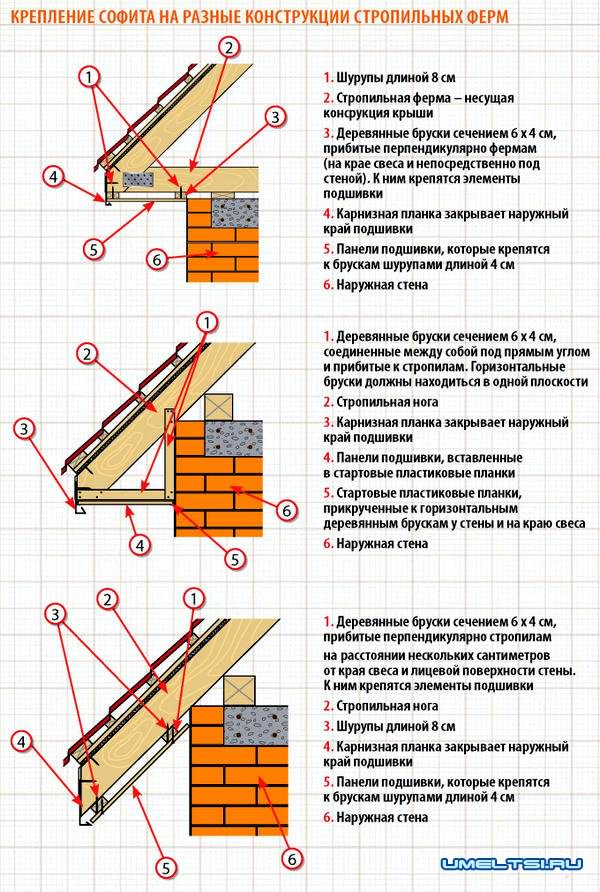

Варианты монтажа софитных панелей

Как будет устанавливаться софит, зависит от ширины свеса, то есть от расстояния, которое образовалось от стены до конца стропила (или кобылки), а также, нередко, от высоты последнего.

В случае, если ширина свеса составляет меньше 400 мм, то софитная панель может быть установлена в профили, закрепленные горизонтально на стене дома и на концах стропил. В этом случае дополнительной обрешетки даже не потребуется.

Узкий фронтонный свес может обшиваться софитом даже без закрепления дополнительной обрешетки.

• Если ширина свеса больше 400 мм, но меньше, чем 500 мм, то по всему периметру свеса на концы стропил закрепляется обводная рейка или брус, к которому фиксируется J –профиль, в который будут устанавливаться края софитных панелей. Такая обвязка упрочнит свес и станет местом дополнительного крепления для софитов. То есть шаг их фиксации будет меньше, а значит, держаться они будут более надежно.

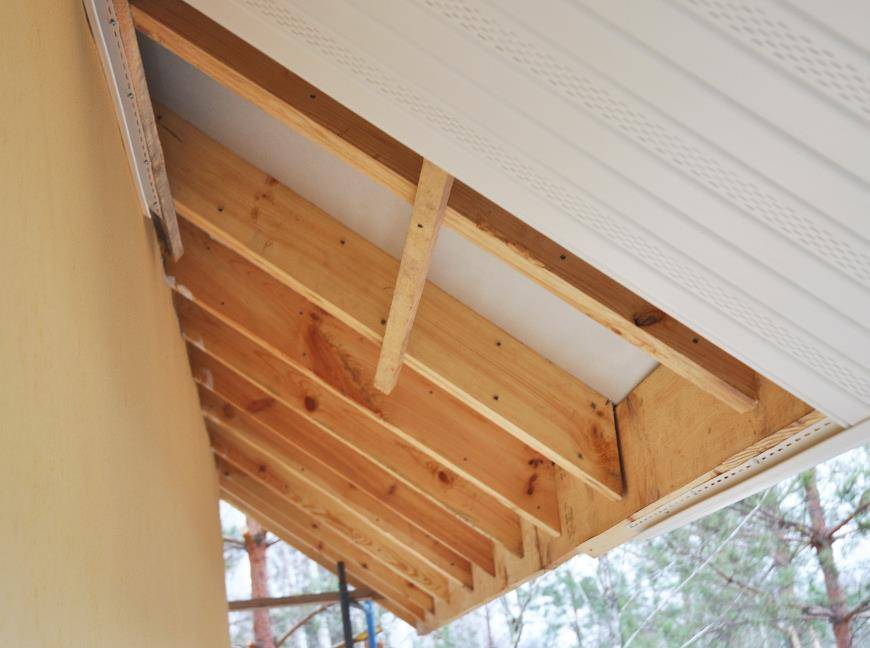

• Если свес имеет ширину, превышающую 500 мм, то необходимо под софитные панели смонтировать обрешетку. Для этого на стене, а также на края стропил, а затем между ними, по всей длине свеса закрепляются бруски, в результате чего сформируется надежная основа для панелей. На брусья, закрепленные по краю стропил и на стене, фиксируются направляющие профили — какой конкретно из них выбрать, определяется заранее. В эти профили и будут устанавливаться, и закрепляться панели софитов. Получается, что каждая из панелей будет зафиксирована в шести точках.

Свес значительной ширины, более 500 мм, потребует предварительного крепления дополнительных направляющих обрешетки

• Если ветровая доска имеет небольшую ширину, то для ее обшивки можно использовать одну длинную, но узкую сайдинговую панель, которую устанавливают вдоль свеса крыши. Если же лобовая доска имеет ширину более 150 мм, то панели рекомендовано закреплять вертикально. Вне зависимости от того, как будут устанавливаться панели, перед их монтажом необходимо под кровельным материалом, а также по краю стропил, зафиксировать соответствующие профили.

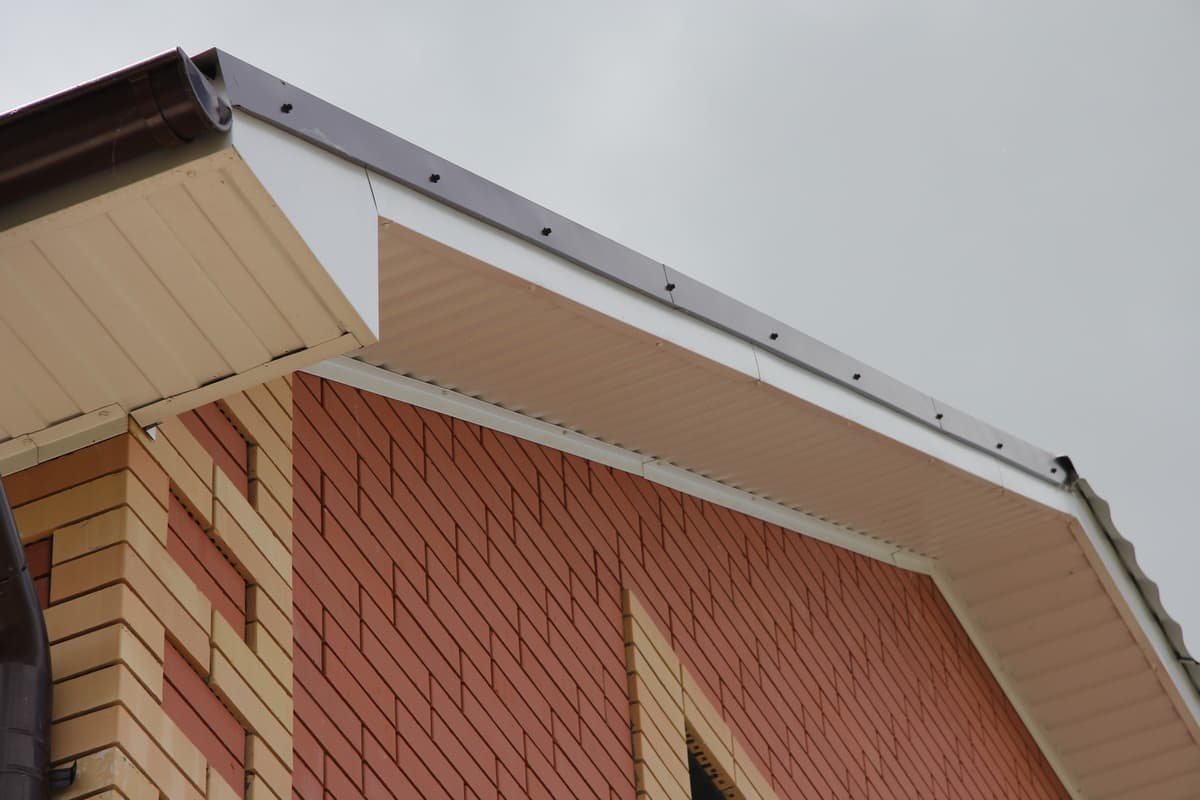

• Здесь же стоит рассмотреть и оформление угловых зон отвеса. Они могут быть обшиты на косой или прямой угол, как показано на рисунке.

Варианты обшивки угловых участков карнизных свесов

Соединительные узлы софитов на углах крыши:

а) косой угол;

б) прямой угол;

1 — внешний принимающий карнизный профиль – J-профиль или же J-фаска

2 — софитная панель;

3 — два J –профиля, установленные «спина к спине», или один Н-профиль;

4 — пристенный профиль: это может быть F-профиль или J –профиль;

5 — J–профиль, как дополнительный поддерживающий элемент, монтируемый при формировании подшивки под прямым углом.

Установка подшивки из профнастила

Кровельные свесы подшивают профнастилом следующим способом. Материал прикручивается к каркасу по линии карниза (параллельно стене) при помощи шурупов.

В точках стыка профнастила и стены устанавливается лобовая планка и внутренний уголок. Планку прикручивают к лобовой доске, а внутренний уголок – к профнастилу.

Закрепление наружного уголка производится по внешним стыкам материала. Профнастил по фронтону устанавливается вдоль стен, по внешней кромке свеса.

Затем закрепляются торцевая планка и уголки. Для удобства проведения монтажа и обеспечения вентиляции ширина листа профнастила должна быть на 2 см меньше ширины свеса.

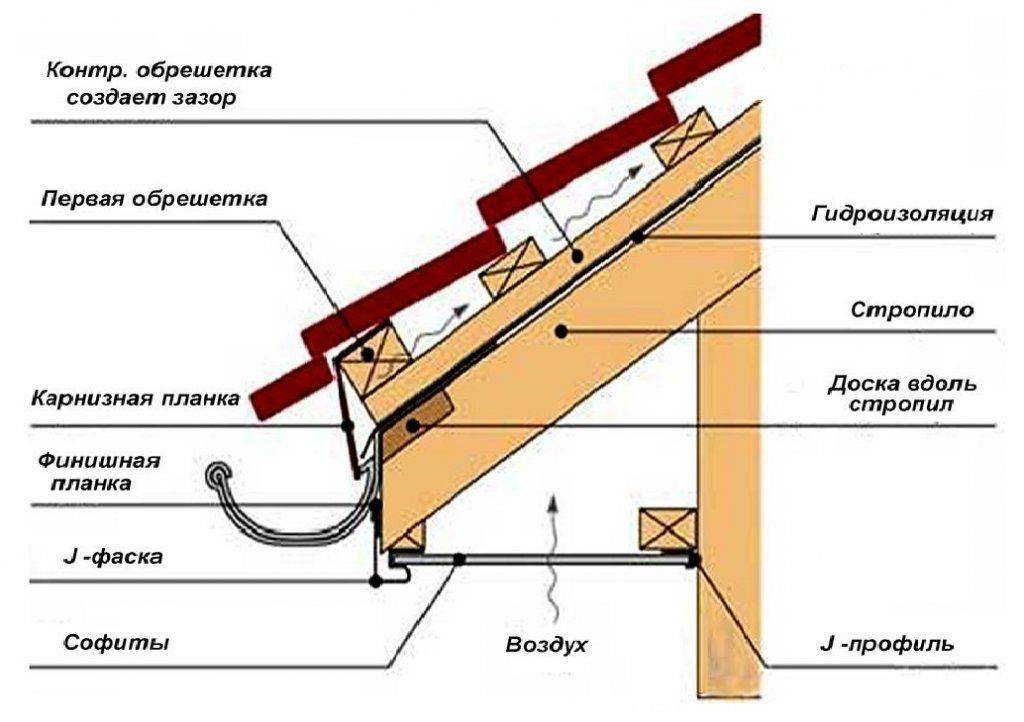

Чтобы установить софит к основе, используется J-образная планка. Она закрепляется вдоль карниза и стены при помощи шурупов.

Между планками располагаются листы софита. Они нарезаются по длине, которая равна расстоянию между планками в форме буквы J минус 6 мм (предназначено для термического расширения).

В таком случае при размере свеса более 900 мм следует вычитать по 6 мм с двух сторон. Лобовая доска должна быть закрыта лобовой планкой.

Основные способы подшивки свесов кровли

Материалы ↑

Подшивка карниза своими руками

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил. Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

• прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
• врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
• пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

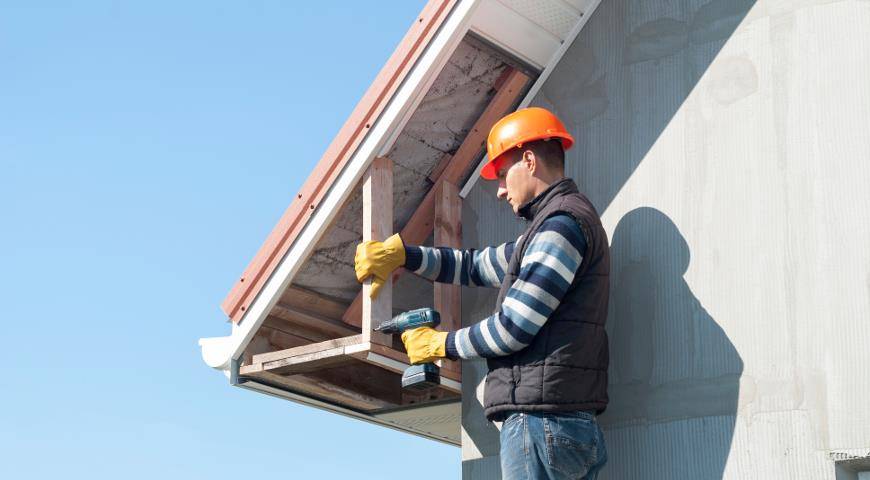

Каркас обшивки карниза

Подшивка карниза крыши выполняется после установки кровельного каркаса и подгонки выступающих краев стропил под размер. После отпиливания стропильных ног по линии монтируется первая доска обрешетки, которая в дальнейшем служит ориентиром для работ на следующих этапах. Далее следует выполнить обшивку свесов, выбрав подходящий тип конструкции:

1. Прошивка по стропилам. Такой вариант монтажа характерен для крыш с относительно небольшим углом наклона скатов, либо в случае, когда требуется увеличить высоту здания. Чтобы зашивать карнизный свес по стропилам, нижние части стропильных ног должны находиться в одной плоскости. В противном случае требуется выравнивание при помощи дополнительных досок, которые прибиваются стропилам внахлест. После этого монтируют первую и последнюю планку подшивки карниза, а между ними натягивают нити. Остальные элементы монтируются в соответствии с данным ограничителем уровня.
2. Второй способ более распространен. Стропильные ноги обрезаются по горизонтали и вертикали. Внизу стропил закрепляется доска, к стене монтируется брус, причем он должен располагаться на 1 см выше лобовой доски, чтобы обеспечивался сход влаги. При ширине свеса более 450 мм посередине следует закрепить дополнительную доску. В местах схода свесов вальмовой крыши доски крепятся встык плашмя.

Подшивка карниза крыши своими руками включает создание короба свеса крыши. В обоих вариантах устройства обшивки он выполняется одинаково: на обрешетку вдоль фронтона набивается доска, от нее требуется отмерить расстояние, которое должно соответствовать ширине свеса. Затем доска прибивается параллельно стене фронтона.

Монтаж подшивки

Обшивка карниза крыши софитом требует использования J-образной планки, которая закрепляется при помощи саморезов вдоль карниза и вдоль стены. Листы софита монтируются между планками. Длина каждой панели должна равняться расстоянию между смонтированными планками минус 6 мм для термического расширения материала. Если свес крыши превышает 900 мм, следует вычесть 12 мм. Лобовая доска закрывается специальной лобовой планкой. Использование софита и специальных элементов позволяют выполнить долговечный, функциональный и привлекательный свес крыши.

Перед тем, как обшить карниз крыши обрезной доской или деревянной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами. Это позволяет продлить срок службы подшивки.

Ширина обрезной доски подгоняется в зависимости от размеров свеса. Элементы следует монтировать с шагом в 10 мм, создавая вентиляционные зазоры. Если карнизный свес зашивается вагонкой, планки укладываются с соединением шип-паз, при этом через каждые 1,5 метра следует установить специальные вентиляционные решетки.

Чтобы зашить свесы кровли профнастилом, необходимо прикрутить предварительно нарезанные листы к каркасу параллельно стене и вдоль карниза. В качестве крепежа используются саморезы. Стык стены и листового материала закрывается внутренним уголком и лобовой планкой. Внутренний уголок следует прикрепить к профлисту, лобовую планку – к лобовой доске. Крепление наружного уголка выполняется по внешним стыкам профилированного листа.

По фронтону профнастил монтируется вдоль стены, по наружной кромке кровельного свеса. Затем устанавливаются уголки и торцевая планка. Чтобы обеспечить доступ воздуха для вентиляции кровли, ширина листа профнастила должна быть 2 см меньше, чем ширина свеса

Важно учитывать, что подшивка, выполненная из металлического листа, склонна к коррозии в местах скопления влаги и срок ее службы уступает другим вариантам отделки карнизного свеса

Список источников

• pootdelke.ru
• KrovPortal.ru
• stroykrishu.ru
• kroemsami.ru
• FB.ru
• Roofs.club
• VseoKrovle.com
• krovlyaikrysha.ru

Материалы для обшивки карниза

При выборе материала для карниза крыши нужно обращать внимание не только на его функциональную сторону, но и на декоративную, так как неподходящая по стилю обшивка будет смотреться крайне непривлекательно

Отделка досками

Доски обязательно берут только хвойных пород и определенных габаритов. Ширина должна быть не менее 5 см и не более 25, а толщина около 2 см. Для того, чтобы исключить в будущем порчу дерева, доскам необходимо перед монтажом полежать под навесом около месяца. Также обязательно проводится обработка с помощью антисептика и декоративное покрытие лаком или краской по необходимости.

При перпендикулярном расположении досок места их крепления находятся с каждой стороны, в случае длинного свеса — дополнительно посередине. Если доска крепится параллельно стене, то крепеж устанавливается через каждый метр. Обязательно между досками оставляется щель приблизительно в сантиметр, чтобы осуществлялась естественная вентиляция кровли.

Отделка вагонкой

В отличие от обычной доски, вагонка – материал полностью готовый к монтажу и обработанный. Перед монтажом вагонку обязательно также оставляют под навесом на один месяц. Монтаж производится так же, как и в первом случае. Исключение составляет лишь то, что не нужно оставлять зазоры между элементами. К вагонке потом крепятся специальные металлические решетки для вентиляции.

Отделка ПВХ сайдингом

Для отделки карниза крыши сайдингом используется только те панели, которые имеют специальное влагостойкое покрытие. Дополнительно нужно будет приобрести все дополнительные элементы декора – специальные финишные полосы для отделки краев, уголки для маскировки мест соединения, решетки для осуществления вентиляции. Панели крепятся перпендикулярно стене с помощью трех-четырех крепежных элементов. Вдоль свеса лучше панели не крепить, так как они могут проломиться из-за того, что не отличаются высокой жесткостью, например, как деревянные доски.

Отделка профлистом

Этот материал можно укладывать так, что скрывается сразу большая площадь. Обязательно между листами профнастила оставляются небольшие зазоры около сантиметра, чтобы панели не искривились при перепаде температур. Вентиляция осуществляется с помощью установки вентиляционных решеток по всей поверхности отделки.

Отделка металлом листового типа

Для целей обшивки карниза дома может использоваться медь, алюминий или сталь оцинкованного или полимерного типа. Длина используемых листов может быть до 6 метров, а толщина от 0,6 до 0,8 см. Вентиляция может осуществляться установкой дополнительных решеток или с помощью монтажа листов с перфорацией. Стальные листы обязательно на линии отреза нужно обработать специальными средствами, предупреждающими коррозию металла.

Отделка фанерой

Такой материал для свесов можно использовать, но только при условии, что он водоотталкивающий. Фанера имеет жесткие листы, поэтому крепить ее легко, в результате получается надежное покрытие, но обязательно оно должно быть покрашено, так как без обработки выглядит не особенно приглядно. Вентиляция осуществляется с помощью специальных решеток.

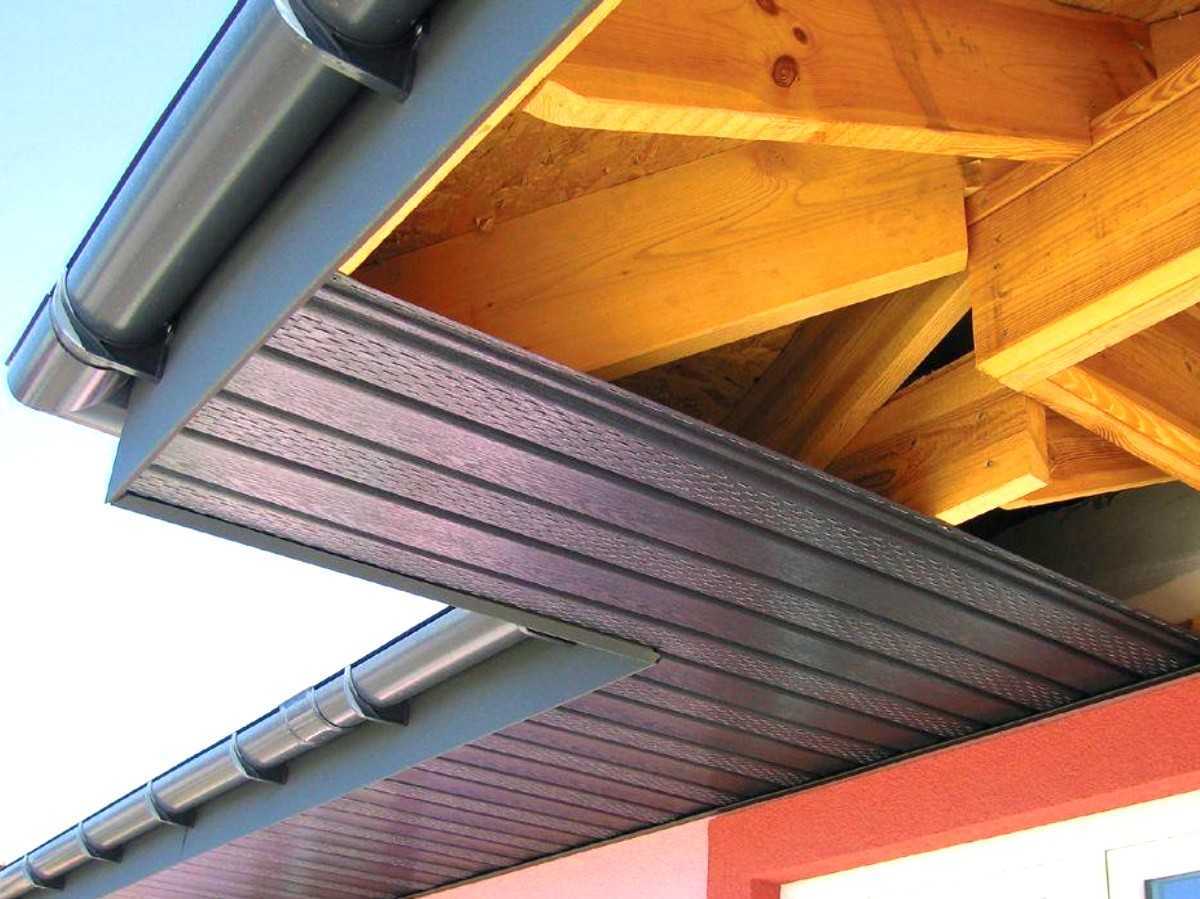

Отделка софитами

Софитами называются планки из различных материалов, которые изготавливают для обработки карнизов кровли. Благодаря большому ассортименту расцветок и материалов, для выполнения можно выбрать те софитные панели, которые по внешнему виду впишутся в общий дизайн экстерьера.

К тому же в наборах есть разнообразные доборные детали, которые ускоряют и упрощают обшивку карниза своими руками. Никакой особой сложности в монтаже нет, нужно лишь нарезать планки по размеру и закрепить соответственно имеющимся пазам.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

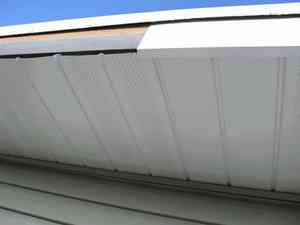

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.
