Кондиционер напольный

Принцип действия кондиционера без воздуховода

В основе работы всех кондиционеров лежит принцип теплообмена, происходящий в двух радиаторах, один из которых отнимает теплоту из помещения, а второй – отдает ее окружающей среде. Рабочей средой служит хладагент – фреон, переходящий из жидкого состояния в газообразное и обратно при невысокой температуре.

Принцип действия устройства сродни работе больших промышленных водоохладительных установок – градирен. Только действует наоборот: в градирнях проточная горячая вода охлаждается потоком атмосферного воздуха, а здесь воздушные массы из помещения должны охлаждаться, проходя через омываемый водой фильтр.

Чтобы лучше разобраться в том, как это работает, ниже представлена схема, где изображено устройство кондиционера.

Роль теплообменника выполняет гидрофильтр, смачиваемый сверху каплями воды. Насос небольшой производительности перекачивает ее в распределительное устройство из большой выдвижной емкости, расположенной внизу охладителя. Позади фильтра установлен обычный осевой вентилятор, прогоняющий воздушный поток сквозь постоянно мокрый фильтр.

Мобильные кондиционеры выпускаются двумя российскими производителями , продающие свои изделия под брендами VEKTOR и CIBOR. Линейка кондиционеров VEKTOR включает в себя 2 модели: на 20 и 25 м2, CIBOR – 3 модели, для 18, 25 и 35 м2 .

Производители данного аппарата утверждают, что охлаждение воздушных масс происходит за счет отбора теплоты для парообразования. Горячий воздух, проходя под напором вентилятора сквозь мокрый фильтр, вызывает испарение воды и тем самым отдает на это свое тепло.

Для подогрева воздуха в зимнее время конструкцией кондиционера предусмотрен электрический нагреватель.

Как работают охладители без шланга

Мы выяснили, что домашние кондиционеры традиционного типа не могут нормально функционировать без отвода нагретого воздуха наружу. И действительно, производители предлагают нам климатические агрегаты, использующие абсолютно другой принцип действия.

Мобильный охладитель без воздуховода состоит из таких элементов:

• легкий переносной корпус на колесиках;
• фильтр воздушный;
• вентилятор;
• фильтр водяной;
• емкость, заполняемая водой;
• помпа;
• электронагреватель трубчатый (ТЭН);
• блок управления и автоматики.

Схема работы климатической установки Представляем алгоритм работы напольного кондиционера, описанный словами одного из производителей:

1. Электрический вентилятор продувает воздух через 2 фильтра — грубой очистки и водяной.
2. Водяной фильтр — это материал с мелкими ячейками, смачиваемый посредством помпы. Проходя сквозь полотно, воздушный поток очищается от пыли и увлажняется.
3. Вторая функция водяного фильтра – охлаждение, происходящее за счет фазового перехода воды из жидкого в газообразное состояние. При контакте с горячим воздухом она испаряется и отнимает значительную часть теплоты, понижая температуру потока на 5—7 градусов.
4. Правильно размещенный в комнате охладитель создает воздушную подушку, не позволяющую охлажденным потокам выйти на улицу через открытый оконный проем или балкон.
5. В режиме «зима» воздух прогревается электрическим ТЭНом.

Изготовитель рекомендует эксплуатировать мобильный кондиционер без воздуховода с распахнутым окном, а в резервуар класть гелевые термоэлементы, они же – аккумуляторы холода. Труба для выхода горячего воздуха не нужна. Как это выглядит в реальности, смотрите на видео от производителя, но близко к сердцу не принимайте:

Ошибки установки

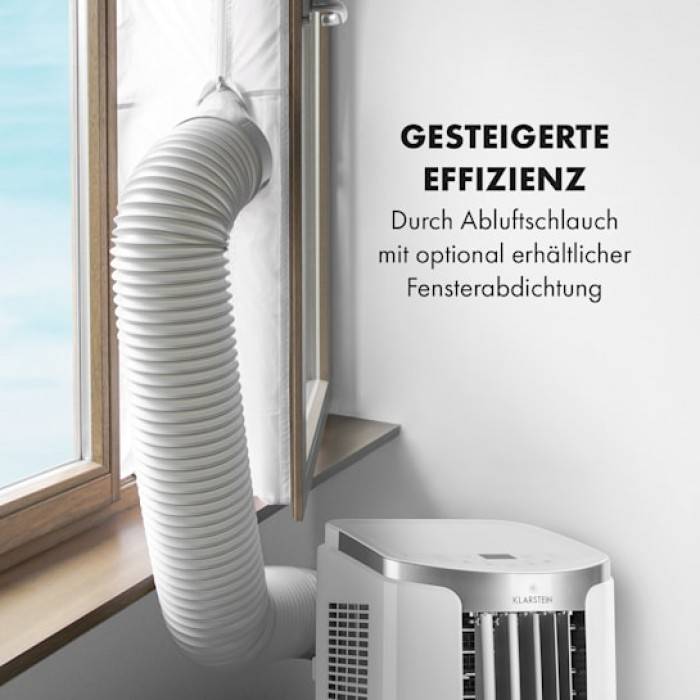

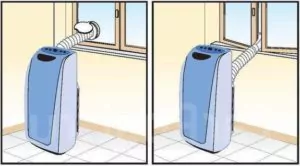

1Отверстие в стекле.

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

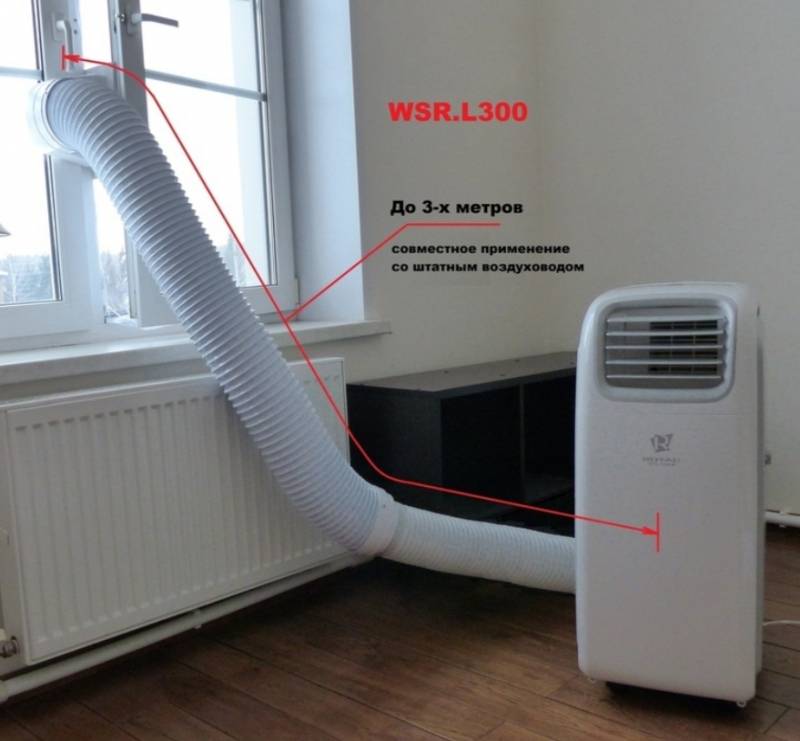

2Длина шланга.

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

3Неправильный вывод гофры.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

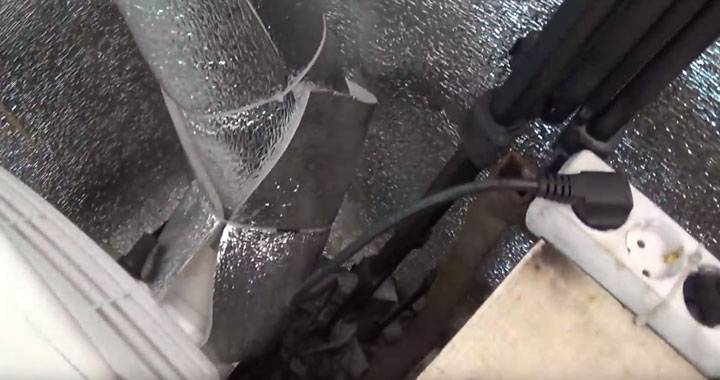

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

4Приток воздуха в комнате.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

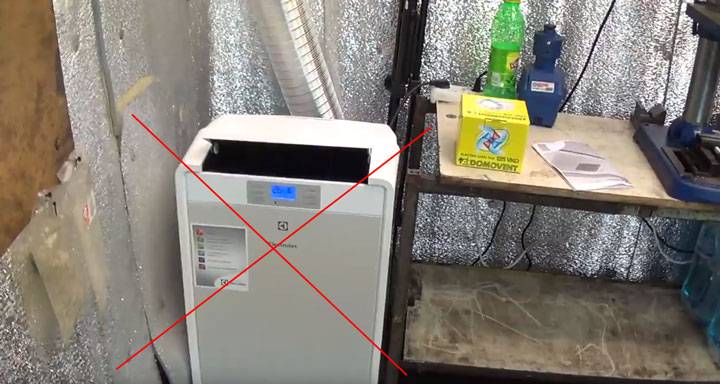

5Несоблюдение минимальных отступов.

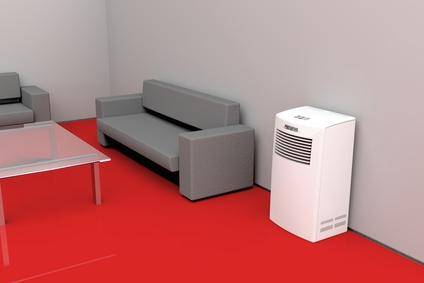

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

Принцип работы кондиционеров без воздуховодов

Владельцам коттеджей, загородных и дачных домиков известно, что маленький мобильный кондиционер – лучший выбор для нормализации микроклимата в жилье, наполнения пространства свежим кислородом. Главные его преимущества – неплохие технические характеристики, компактные размеры. Большинство моделей мобильных кондиционеров для квартиры как охлаждают, так и нагревают воздух. Температурный режим регулируется пультом дистанционного управления.

Принцип работы мобильного кондиционера следующий:

• в корпусе климатического прибора находится мощный вентилятор, обеспечивающий забор тёплого воздуха из окружающего пространства;
• внутри устройства по металлическим трубкам движется хладагент. Чаще всего производители используют эффективный и недорогой фреон, гарантирующий быстрое охлаждение воздуха;
• напольная мобильная сплит система может оснащаться антибактериальным фильтром;
• поскольку агрегат работает по принципу рециркуляции, то охлажденный и очищенный кислород возвращается в квартиру.

Для нормализации температурного режима достаточно установить напольный прибор в комнате. Установка мобильного кондиционера сводится к подключению к электросети. Монтаж действительно прост. Особого внимания заслуживают и мобильные сплит агрегаты с гибким воздуховодом. Они сложнее устроены, но и воздух очищают эффективнее.

Воздушные массы отводятся через круглую прорезь в окне. Внешний охлаждающий блок устанавливается отдельно. Такое устройство традиционно для моноблочных решений.

Производители и модели мобильных устройств кондиционирования воздуха без гофроканалов

Переносные кондиционеры без воздухоотводящего канала отличаются функционалом, внешним видом, габаритами. Производители оборудования стараются привлечь покупателей с помощью внедрения в устройства новых опций.

Сегодня на рынке пользуются спросом аппараты компании Electrolux – одни из самых популярных охладительно-испарительных устройств. Среди всех выпускаемых моделей лидирующую позицию удерживает кондиционер EACM-14DR/N3. Установка способна охлаждать и осушать воздух. Удобный аппарат продается вместе с пультом дистанционного управления за 25000 руб. Оборудование оснащено таймером и позволяет выполнять гибкие настройки.

Мобильный бесканальный кондиционер Electrolux EACM-9 CG/N3 Источник tehnikaportal.ru

Аппараты Ballu, являющиеся вторыми по популярности испарительно-охладительными устройствами. Мобильная система кондиционирования BPHS 09H привлекает владельцев домов четырехпозиционным управлением. Это позволяет запустить оборудование в одном из режимов: обогрев, охлаждение, вентиляция или осушение. На рынке кондиционер продается примерно за 19000 руб. вместе с ПДУ.

Модель Ballu BPHS 09H Источник www.termokit.ru

Аппараты Bork, представляющие собой одни самых сбалансированных моделей. Устройство Y501 рассчитано на работу в комнате с площадью до 35 м2. Агрегат отличается высокой производительностью, что вынуждает использовать больше воды по сравнению с другими подобными приборами. Красивое оборудование можно приобрести за 20000 руб. Это позволит стать обладателем изделия, которое может работать в четырех режимах.

Кондиционер Bork Y501 Источник bork.ua

Пингвин – компактная модель, позволяющая охлаждать воздух на площади 20 м2. В аппарате имеется функция ионизации и ароматизации воздушной среды. Устройство отличается лаконичным стильным дизайном и достойным качеством сборки. Оборудование гармонично смотрится в разных интерьерах.

Kibor 24 – переносная климатическая система компактных размеров, вес которой не более 8 кг. Небольшой аппарат рассчитан на работу в помещении площадью 24 м2. В охлаждающе-испарительной установке имеется таймер, регулируемые заслонки, датчик уровня воды. Емкости для жидкости отличаются съемным исполнением.

Кто не хочет читать, может посмотреть видеоролики. Они наглядно помогут понять устройство, принцип работы, преимущества, особенности климатического портативного оборудования без воздухоканала.

Положительные и отрицательные стороны напольных портативных кондиционеров без воздуховода

Когда выбираются мобильные кондиционеры напольные без воздуховода, плюсы и минусы оборудования обязательно учитываются. Поэтому необходимо разобраться с достоинствами и недостатками климатических увлажняющих приборов с эффектом охлаждения воздушной среды.

Преимущества оборудования

На рынке представлен большой ассортимент устройств. Владелец загородной недвижимости может приобрести оборудование с внедренным программным обеспечением, термостатом и таймером. Производители выпускают климатические приборы без внешнего блока, работающие в автоматическом и настраиваемом режиме, каждый из которых позволяет установить в помещении требуемую температуру.

Современный мобильный кондиционер напольного типа без воздуховода Источник nugi.dasirobym.ru.net

К другим преимуществам устройства относятся следующие особенности:

1. Возможна работа одновременно в режиме охлаждения и увлажнения.
2. Небольшой вес, который у моделей в пластмассовом корпусе не превышает 6 кг. Это позволяет водяной кондиционер без труда перемещать по дому и перевозить даже на дальние расстояния. Тем более модели оснащены небольшими колесиками.
3. Имеется возможность включить только режим вентиляции на разных скоростях или обогрев.
4. Хорошая экономичность за счет работы только одного вентилятора.
5. Жалюзийные шторки на выходе воздуха позволяют регулировать направление потока.
6. В охлаждающем режиме потребление энергии составляет максимум 85 Вт.
7. Снижение температуры происходит плавно, поэтому в комнате не возникают сквозняки.
8. Компактные размеры, которые на 100-120 мм в ширину, глубину и высоту меньше по сравнению с габаритами моделей, оснащенных воздушными гибкими каналами. Это позволяет устанавливать климатическую технику в любом месте комнаты.

Эргономичный дизайн переносного кондиционера напольного типа без воздуховода Источник tion.ruМожно выделить еще ряд достоинств портативного прибора для кондиционирования воздуха:

1. Высокая надежность из-за простого конструктивного исполнения.
2. Нет необходимости прокладывать межблочные коммуникации в связи с отсутствием наружного блока. Не нужно также монтировать дренажный шланг.
3. Низкий уровень шума, не превышающий 45 дБ. По этому параметру кондиционер без воздуховода выигрывает у оборудования с воздушным каналом, так как у последнего уровень шума достигает 50-56 дБ.
4. Простой монтаж, потому что не нужно выводить на улицу гофрированный воздуховод.

Водное переносное климатическое устройство управляется с помощью дистанционного пульта или посредством механической, или сенсорной панели на корпусе. Здесь располагаются кнопки выбора режимов, температуры, дополнительных функций и включения-выключения аппарата. На панели также может находиться индикатор, показывающий уровень воды в поддоне. Техника отличается повышенной безопасностью в связи с отсутствием фреона, использующегося в стационарных приборах для переноса тепла.

Панель управления мобильного напольного кондиционера Источник stroy-podskazka.ru

Недостатки оборудования

Кондиционеры без вывода на улицу имеют ряд недочетов в конструкции, которые нельзя игнорировать. К основным недостаткам оборудования относятся следующие минусы:

• низкая эффективность в больших помещениях;
• необходимость постоянного контроля наличия воды в резервуаре;
• для повышения эффективности работы испарительного агрегата требуется обеспечить в частном доме стабильную подачу небольшого количества воздуха с улицы, чтобы избыточная влага могла удаляться из жилища, но вместе со свежей средой в здание начнет поступать тепло;
• инерционность – мобильный кондиционер без воздуховода медленно охлаждает воздушную среду, потому что вода, использующаяся в качестве рабочего вещества, не является легколетучей жидкостью;
• во время работы агрегата на объекте происходит сильное повышение уровня влажности, что существенно влияет на уменьшение скорости испарительного процесса;
• при использовании льда требуется заранее замораживать воду в холодильнике, являющимся источником тепла;
• средняя площадь обслуживаемой комнаты составляет 24 м².

Несмотря на популярность портативной климатической безвоздуховодной техники, пользователи отмечают, что агрегаты охлаждают воздух в помещениях только до 23°C. Небольшое снижение температуры происходит исключительно локально – в месте, где воздушная масса выходит из прибора. Однако в других точках комнаты произойдет ее увеличение. Ведь узлы во время работы устройства постоянно выделяют тепло.

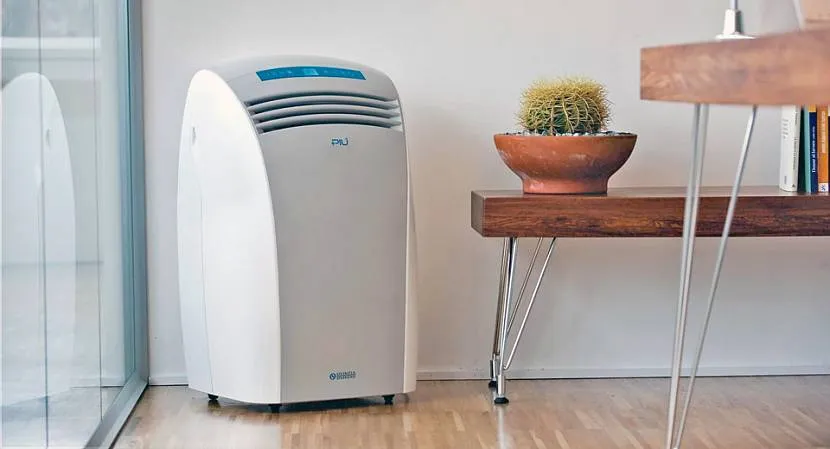

Напольный мобильный кондиционер — что это такое

Напольные кондиционеры — особый вид климатической техники. В отличие от стандартных сплит-систем они не имеют уличных настенных блоков. Корпус кондиционера — моноблок. И несмотря на свое название — мобильный, таковыми они остаются лишь условно. На деле агрегат «привязан» к окну или к другому проему в стене шлангом. Через него отводится горячий воздух из помещения.

Именно наличие воздуховода у мобильной установки смущало многих потребителей. Но рынок не стоит на месте — появились модели, охлаждающие воздух в помещении без трубы-воздуховода. Последний заменен на губчатый влажный фильтр.

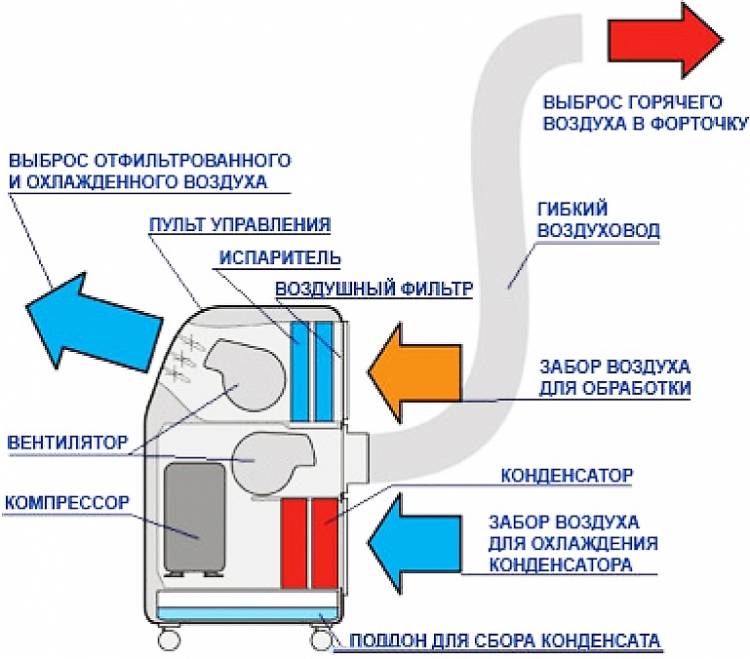

Конструкция напольного кондиционера с воздуховодом

Моноблоки-кондиционеры, оснащенные воздуховодами, состоят из элементов:

• испаритель;
• конденсатор;
• два вентилятора, гонящие воздух через теплообменники;
• компрессор;
• расширительный клапан;
• система датчиков;
• электронный блок управления устройством.

устройство напольного кондиционера

По системе циркулирует хладагент — фреон, нагнетаемый компрессором.

Принцип работы напольного кондиционера с воздуховодом

Конечно, кондиционер не сможет охлаждать, если не отведет горячий воздух из помещения. Работа климатической техники основана на цикле Карно — перенос тепловой энергии в результате испарения и конденсирования хладагента. Поэтапно:

1. В первый теплообменник поступает жидкий фреон. Он испаряется под действием горячего воздуха. Итог — воздух в комнате лишается большей доли тепла — охлаждается.
2. Хладагент попадает в компрессор, откуда выходит уже под давлением. В результате происходит конденсация.
3. Под давлением фреон попадает во второй теплообменник — конденсатор. В итоге он возвращает запас тепловой энергии, переходит в жидкое состояние.
4. Расширительный клапан — жидкий фреон попадает сюда из конденсатора.
5. Замыкание цикла — фреон оказывается на начальном этапе.

Понятно, что поток после испарителя охладит помещение. Вопрос в другом — куда девается горячий воздух. Естественно, что обратное поступление не имеет смысла. Тогда теряется смысл работы агрегата — воздух не охладится.

Поэтому нужен шланг большого диаметра, который отводит горячий воздух из конденсатора на улицу.

Вопрос эксперту
Какой вид напольного кондиционера самый эффективный? С воздуховодом или без? вариант с воздуховодом – самый эффективный. При затратах энергии в 100 Вт, он выделит в три раза больше прохлады. Имейте в виду, что кондиционер может работать на обогрев. Поэтому зимой он даст в три раза больше тепла, чем затратит.

Принцип работы напольного кондиционера без воздуховода (с фильтром)

Многим потребителям категорически не нравятся агрегаты, которые необходимо «подключать» к окну или двери через шланг. Поэтому производители выпустили модели, не требующие шланга. Они состоят из элементов:

отверстия для забора воздуха и подачи охлажденных масс в комнату. Последние часто выполнены в виде жалюзи. Это необходимо для регуляции направления холодного воздуха

Обратите внимание — настройку можно проводить автоматически или вручную (зависит от модели); вентилятор; воздушный фильтр; водяной фильтр; емкость для воды; насос; ТЭН; система датчиков; электронный блок управления

Принцип работы напольного кондиционера без шланга отличается от традиционной схемы:

1. Электровентилятор нагнетает воздух из комнаты, прогоняет через два фильтрующих элемента. Их два — грубой очистки, водяной. Последний представляет собой ячеистое полотно. Оно обязательно постоянно увлажняется. Для этих целей в конструкции предусмотрена помпа;
2. У водяного фильтра две задачи — очистить и охладить воздух. Последнее достигается переходом жидкости из одного агрегатного состояния в другое — испарением. То есть вода отбирает часть тепловой энергии у воздуха, понижая его температуру примерно на 7-10 градусов.
3. Устройство может работать и на обогрев. Встроенный ТЭН греет воздух до нужной температуры.

мобильный кондиционер без воздуховода

Вопрос эксперту
Какой вы можете дать совет по использованию напольных кондиционеров без воздуховода? В резервуар для воды погрузите гелевый аккумулятор холода. Он необходим потому что влажный фильтр эффективнее работает в ледяном состоянии.

Достоверность информации о кондиционерах

Теперь рассмотрим достоверность сведений, представленных в каждом пункте перечня:

1. Нагнетание воздуха вентилятором и двухступенчатая фильтрация действительно присутствует. Параллельно идет увлажнение потока.
2. Охлаждение воздушной среды на 5—7 °С за счет испарения – миф. Поток с температурой +30…+40 °С неспособен нагреть воду до 100 градусов и обратить ее в пар.
3. Поступление тепловой энергии с улицы через открытый проем может ограничить (но не исключить!) лишь воздушная завеса. Охлаждающий агрегат без шланга таковую не создает, значит, утверждение о воздушной подушке не отвечает действительности.
4. Обогрев в течение зимнего периода от ТЭНа имеет место.

По факту напольные кондиционеры, не оборудованные воздуховодом, занимаются очисткой, нагревом и увлажнением дома, но только не охлаждением среды помещения. Производитель прямо предупреждает в инструкции по эксплуатации: аппарат не должен работать в закрытой комнате, необходимо распахнуть окно. Это понятно – от переувлажнения жильцам станет душно, а не прохладно.

О хладоносителях или немного истории

Наивно было бы полагать, что проблема охлаждения воздуха возникла недавно. Что такое изнывать от жары — люди познали с первого дня нахождения на солнце. Эволюция — явление, не терпящее застоя и по мере ее развития, менялись и источники охлаждения воздуха. Изначально это были горные ручьи, текущие внутри человеческого жилища. Затем мокрая ткань у его входа. Долгое время были популярны рассольные системы. Им на смену пришел аммиак.

В бытовых системах прорыв устроило открытие фреона (R-22). Единственным его недостатком является низкая экологическая безопасность. Он пагубно влияет на озоновый слой нашей планеты. А вот достоинств у этого хладоносителя — хоть отбавляй:

• Низкая себестоимость;
• Отличные эксплуатационные характеристики;
• Возможность частичной дозаправки систем.

Единственным недостатком у этих хладоносителей является необходимость полной замены, если из системы ушло хотя бы 40% объема. Почему? Все предельно просто. Современные фреоны состоят из нескольких компонентов, скорость и интенсивность испарения которых при утечках сильно отличаются. Это означает, что полный слив системы и замена всего объема на новый — неизбежны.

Процедура замены хладагента в системе — довольно проста, и все-таки лучше ее доверить специалистам. Фреон — достаточно дорогой газ и поэтому держать баллон с ним на перспективу — совсем не обязательно.

• Основные этапы замены рабочего газа (жидкости) таковы:
• Слив остатков (контролируется по манометру).
• Сушка системы азотом
• Вакуумирование (создание разряженного состояния в магистрали)
• Заливка фреона

Для выполнения всех данных процедур понадобится специальный инструмент, прибор для отмеривания фреона и достаточный профессионализм.

Преимущества

Выбирая напольный кондиционер для дома, который не имеет подключения к воздуховоду, следует рассмотреть его преимущества и недостатки. Это позволит принять правильное решение о целесообразности установки подобной техники в своем жилище.

К преимуществам, которыми обладают кондиционеры без подключения к воздуховоду, относятся следующие факторы:

• Простота монтажа. В состав конструкции не входят трубки для отвода конденсата, воздуховод и прочие дополнительные элементы.
• Мобильность. Переместить устройство из комнаты в комнату просто. Его вес составляет 6-12 кг в зависимости от модели. Для транспортировки конструкция имеет колесики.
• Простота в обслуживании. Настройка производится без участия специалистов.
• Низкое энергопотребление. Агрегат не требует большого количества электричества при работе. Он потребляет 70-150 Вт (в зависимости от выбранного режима).
• Простота конструкции. Поломки и сбои в системе происходят крайне редко.
• Доступная цена. Установка сплит-системы обойдется значительно дороже.

Именно благодаря таким особенностям представленные кондиционеры для дома пользуются повышенным спросом среди отечественных потребителей. Однако у автономной конструкции есть и несколько недостатков.

Учет необходимых функций и характеристик

Многие эксперты делают упор на то, что современные кондиционеры (мобильные) кроме стандартных функций снабжаются дополнительными. Если в процессе эксплуатации есть планы их использовать, то приобретайте агрегаты с режимами очистки и ионизации воздуха, устранением посторонних запахов. Как показывает практика, пользуются этими функциями редко, а именно они повышают стоимость техники.

Необходимо обозначить, что некоторые производители выпускают изделия, работающие только на охлаждение. То есть это чистый по своему принципу работы кондиционер. Они самые дешевые, малогабаритные, с небольшой массой. Если требуется агрегат и с обогревом или функцией вентиляции, то придется немного раскошелиться. Не говоря о более сложных режимах.

Особенности

Появление новых моделей и конструкций кондиционеров всегда спровоцировано спросом. Оконные кондиционеры занимают слишком много места в проеме, их производительность жестко ограничена габаритами, как и возможность по распределению холодного воздуха. Сплит системы для установки требуют разрешение для размещения внешнего блока на фасаде здания, а для прокладки межблочного соединения – дополнительных отверстий в стене. Внутренний блок обслуживает только одно помещение, а для большего охвата придется приобретать дополнительные блоки и подбирать более производительный внешний компрессор.

На фоне выше перечисленных ограничений и особенностей производителями были предложены мобильные кондиционеры. Они по факту являются прямым аналогом оконных систем, только установленные на подвижную платформу и имеют привлекательный внешний вид.

Достаточно купить один мобильный кондиционер вместо мульти сплит системы для охлаждения нескольких помещений поочередно.

Установка не требует согласования для размещения внешнего блока на фасаде здания или выполнения строительных работ, что актуально как для частного дома, так и для арендованных помещений.

Это единственный тип кондиционера, который работает по принципу вытяжки и по умолчанию способствует активному воздухообмену в помещении. Даже оконные кондиционеры могут лишь частично добавлять воздух извне, при этом существенно снижая свою эффективность.
