Подготовительный этап и подготовка материалов

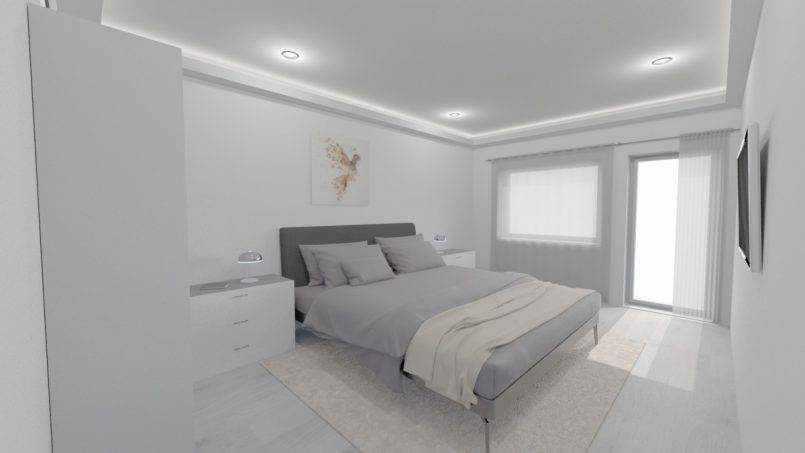

Монтаж контурной и направленной подсветки.
Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой
Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки
Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться.
Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв. мм.
При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.
Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.
Для монтажа следует иметь под рукой медные провода сечением 0,75 кв. мм.
Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.
Устройство встраиваемых светодиодных потолочных светильников
По способу изготовления все точечные светильники делятся на две группы: штампованные и литые. Первые легко отличить от вторых: нужно перевернуть светильник и рассмотреть его посадочное место. У штампованных оно одинаковое по всей окружности. Ширина посадочного места должна быть не менее 9 мм. У литых светильников на поверхности посадочного места визуально заметны технические приливы — участки более светлого и более темного цвета.
Цены на встраиваемые светильники
встраиваемый светильник
Точечный светильник на литой основе
Для устройства освещения натяжных потолков можно использовать исключительно штампованные светильники.
Светильники для ванной
Типы цоколей ламп
Таблица. Основные виды цоколей.
| Маркировка цоколя | Особенности светильника |
|---|---|
G9 | Используется для декоративного освещения, обладает большой светоотдачей. Контакты цоколя петлеобразные. Светильники предназначены для работы от электросети без применения трансформаторов. |
GU10 | Двухштырьковой цоколь, наличие поворотного крепления. Штыри цоколя GU оснащены небольшими утолщениями. Цифры рядом с маркировкой указывают на расстояние между штырями. |
GU5.3 | Относится к категории двухштырьковых. Не имеет утолщений на кончиках штырей. |
G13 | Оснащают преимущественно светодиодные линейные лампы. Цифры указывают на то, каково расстояние между штырями. |
Е14, Е27, Е40 | Цоколь «миньон». Оснащают лампы в форме свечи или цилиндра. |
На корпусе или упаковке светодиодных светильников указывают:
- мощность в Вт (количество потребляемой электроэнергии за 1 час);
- тип колбы и цоколя;
- температуру цвета (оттенок излучаемого света) в Кельвинах (теплые тона 4000-5000 К, холодные от 6000 К);
- интенсивность светового луча в люменах (Lm);
- угол рассеивания.
Что такое теплый и холодный свет
Все светодиодные лампы имеют маркировку led. Могут быть указаны и дополнительные характеристики: мощность и расчетное количество часов работы. Все эти данные можно увидеть на корпусе лампы, стекле или колбе. На некоторых изделиях указывают и производителя.

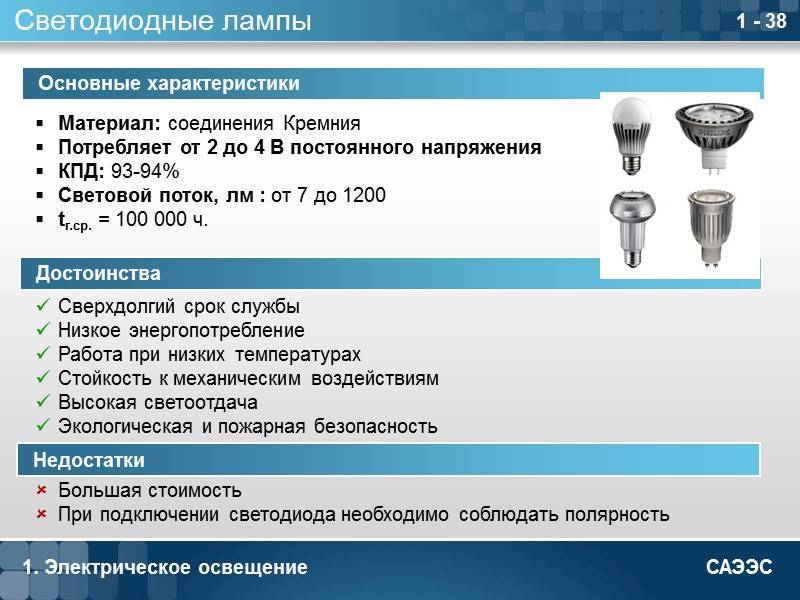

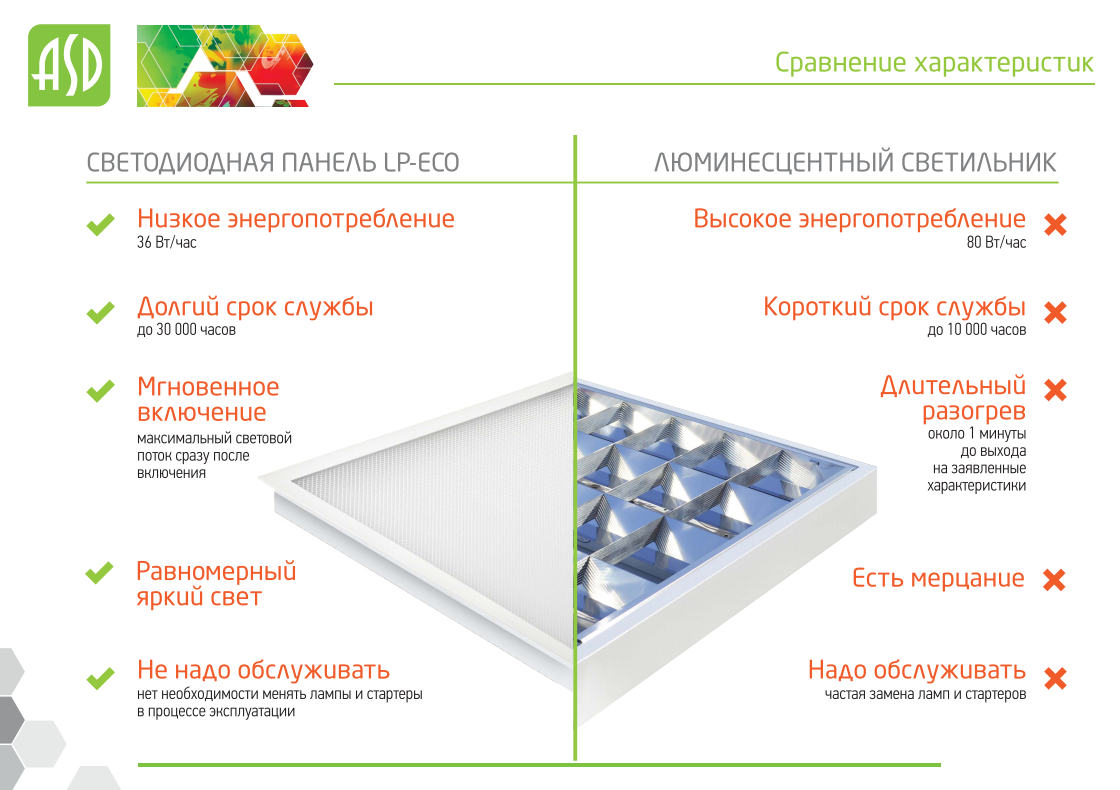

Преимущества и обзор моделей потолочных светодиодных светильников
К основным преимуществам светильников такого типа относится:
- малое количество потребляемой электроэнергии;
- экологическая безопасность;
- слабый нагрев корпуса (поэтому встраиваемые светильники не требуют дополнительного охлаждения и вентиляции);
- невысокая стоимость;
- доступность;
- длительный срок эксплуатации (до 50 тыс. часов);
- высокая устойчивость к механическому воздействию;
- отсутствие требований по утилизации.
Следует отметить, что светодиодные потолочные светильники более яркие, чем галогенные. Несомненный плюс этих приборов и в отсутствие назойливого мерцания.

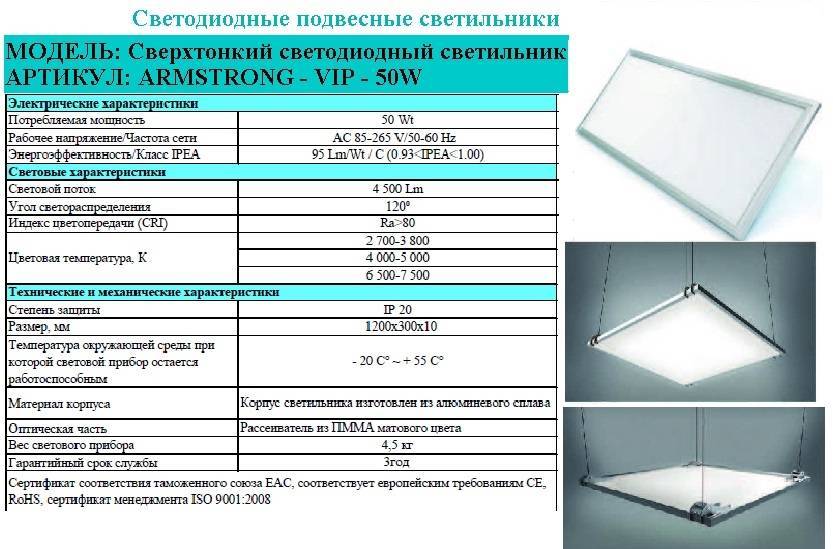

Таблица. Популярные модели светодиодных встраиваемых светильников.
| Марка модели | Описание | Характеристики |
|---|---|---|
LY-206 | Имеет стильный плоский корпус, ультратонкие, с трехрежимной подсветкой. Преимущественно используются при монтаже натяжных потолков. | Наружный диаметр 107 мм. Встраиваемый диаметр 95 мм. Угол луча 120°. Рабочая температура -30°С – +30°С. |
LY-115G | Имеет два варианта подсветки – синюю и зеленую. Нижняя поверхность колбы плоская, матовая, с зеркальными светоотражателями по окружности. Корпус белый, рассеиватель матовый стеклянный. | Внешний диаметр 160 мм. Высота корпуса 20 мм. Потребление электроэнергии 15 Вт в час. Алюминиевый корпус. |
Ecola GX53 | Широкая цветовая гамма корпусов. Рассеиватели пластиковые и стеклянные, матовые. Энергосберегающие. Отличаются стильным дизайном, компактны и долговечны. Удобная замена лампы, так как не требуется демонтаж удерживающего кольца. | Мощность 3-20 Вт. Размеры от 38х106 до 58х125 мм. Врезное отверстие (внутренний диаметр) 90-110 мм. |
LED светильник Bellson | С белой и голубой подсветкой. Рассеиватели стеклянные, прозрачные. Выпускают светильники в форме круга и квадрата. Оснащены переключателем режимов цвета и интенсивности освещения. | Внешний диаметр 160 мм. Внутренний 110 мм. Мощность 12 ВТ и 18 ВТ. Цветовая температура 4000-6000 К. |
Монтаж осветительных шинопроводов
Для четырехпроводной системы освещения напряжением 380/220 В на ток 25 А выпускается комплектный шинопровод ШОС-67. В комплект шинопровода входят прямые секции длиной 0,5; 1,5; 3 м, гибкие секции длиной 1 и 1,6 м для поворотов и изменения направления, вводная секция, штепсельные токосъемники и набор деталей для крепления шинопровода к конструкциям.
Монтаж состоит в соединении секций с помощью штепсельной розетки на одном конце секции и голых концов проводов, скрепленных в четырехполюсную вилку, — на другом.
Светильники присоединяются к шинопроводу с помощью ответвительных двухполюсных штепсельных соединений с заземляющим контактом.
Схемы подключения к 220 В
Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.
Последовательное подключение
Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.
Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.
Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.
Схемы параллельного подключения
Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.
Параллельное подключение реализуется двумя вариантами:
- Лучевой способ — каждый светильник имеет отдельную пару проводов.
- Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.
Лучевое
Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.
Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой
Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.
Шлейфное подключение
Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.
Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

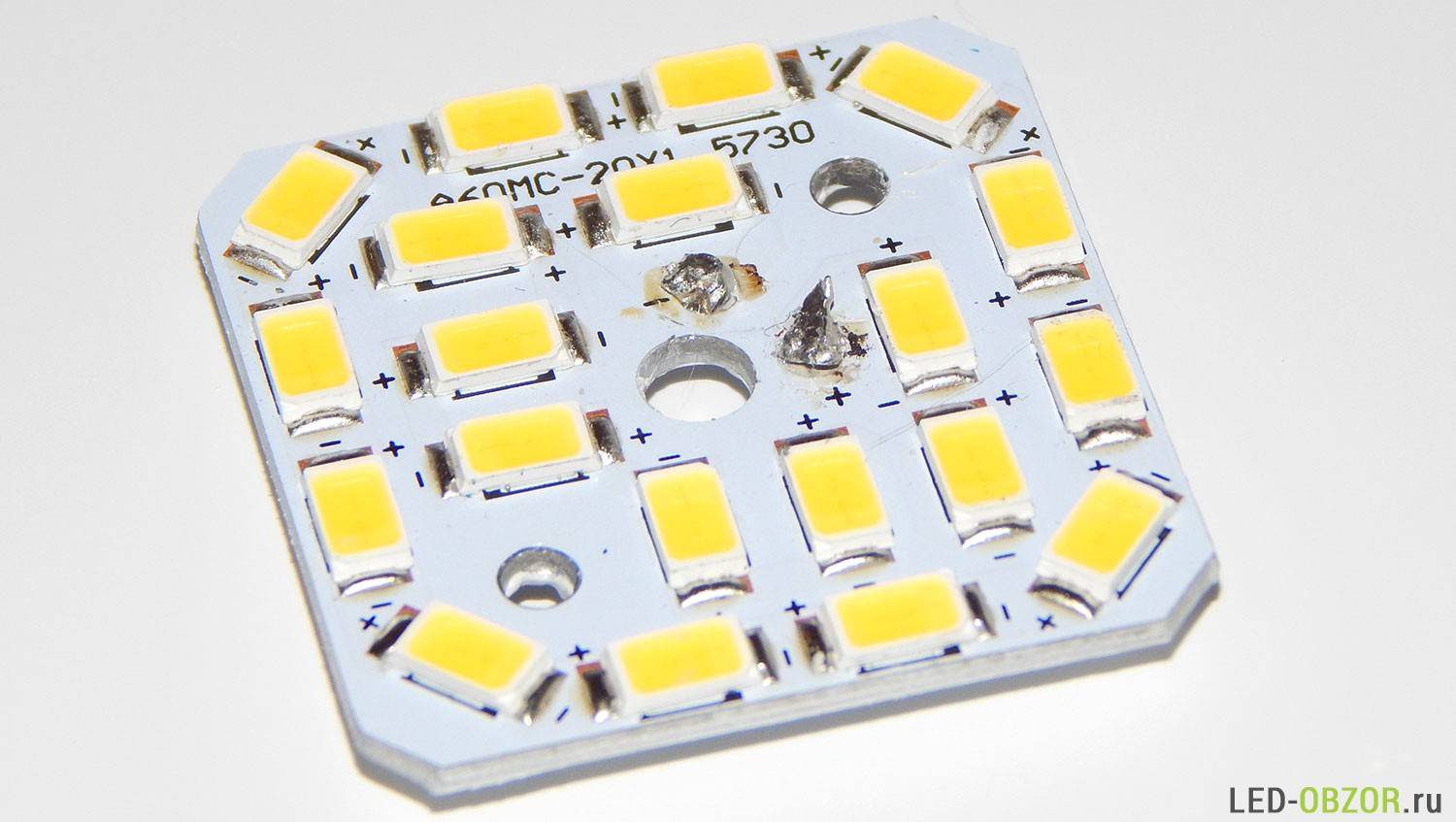

Как паять SMD компоненты
Монтаж ЛЕД элементов технологически значительно отличается от подключения лампы. Пайка SMD светодиодов требует некоторого опыта и навыков. Если их нет, рекомендуется сначала потренироваться на каких-нибудь ненужных кусочках провода. Это поможет овладеть искусством пайки и позволит сохранить светодиоды в рабочем состоянии. Перед началом работы следует осмотреть поверхность платы. Если она покрыта лаком или слоем силикона, следует освободить от них токоведущие дорожки, к которым будут припаяны светодиоды.
Специфика монтажа SMD светодиодов заключается в отсутствии обычных длинных выводов. Элементы устанавливаются на плату и припаиваются к дорожкам, для чего по бокам корпусов ЛЕД приборов имеются маленькие площадки. Работа требует аккуратности и внимания
Важно помнить об опасности нагрева, максимально сокращая время прикосновения паяльника к SMD деталям. Если нет соответствующего инструмента, на жало обычного паяльника наматывают медный провод толщиной около 1 мм. Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента
Рассмотрим порядок действий детальнее:
Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента. Рассмотрим порядок действий детальнее:
Порядок работ
Процесс пайки состоит из следующих операций:
- удаление перегоревшего светодиода (если это
необходимо); - зачистка токопроводящих дорожек, нанесение флюса
на место пайки; - установка нового ЛЕД элемента на место;
- пайка контактов;
- очистка места пайки от остатков флюса.
Необходимо постоянно помнить о времени прогрева контактов, максимально сокращая его до приемлемых значений. Готовая пайка должна быть аккуратной, ровной, без наплывов или потеков припоя. Излишки материала можно собирать кусочком плетеного экрана, нагревая припой и прикасаясь к нему пучком проводков.
Как паять при помощи фена
Пайка с помощью фена чем-то напоминает промышленный способ монтажа SMD светодиодов, только вместо печи с нужной температурой используется специальный фен. Процесс производится поэтапно:
- на поверхность платы наносим специальную
термопасту. Не следует полностью покрывать ей основание, достаточно нанести
материал только на контактные площадки; - устанавливаем светодиод с помощью пинцета;
- направляем поток горячего воздуха и припаиваем
плату к ЛЕД элементу. Для защиты от перегрева рекомендуется прикрыть его
металлическим предметом.
При подаче горячего воздуха паста
расплавляется, образуя слой флюса и жидкого припоя. Флюс быстро испаряется,
оставляя прочную спайку.
Фен удобно использовать для
демонтажных работ. Если требуется выпаять сразу много светодиодов (например,
для замены перегоревших элементов на линейной подсветке), фен позволит быстро
нагреть плату и легко отсоединить даже наклеенные детали.
Пайка ленты покрытой силиконом
Силиконовая защита наносится для исключения контактов ленты с влагой. Для пайки необходимо удалить слой покрытия. Для этого ленту надрезают острым ножом и аккуратно снимают защиту. После этого тщательно зачищают и обезжиривают токоведущие дорожки, наносят флюс и припаивают светодиоды. По окончании работы необходимо вновь нанести на очищенный участок слой прозрачного силикона. Можно использовать обычный сантехнический состав, который застывает около суток (в зависимости от толщины слоя).
Замена светодиодной лампы
Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае, если хотя бы одна из ламп перегорела, ее необходимо менять.
Технология замены лампы выглядит следующим образом:
В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
Все предыдущие операции повторяются в обратной последовательности.
Определение количества
Чтобы сделать в помещении уютную атмосферу, когда освещение не раздражает, но и не было потемок, нужно правильно выбрать мощность ламп их расположение и количество.
Существует легкий метод определения количества светильников: на пять квадратных метров объема помещения должно расходоваться не менее шестидесяти и не более семидесяти пяти киловатт мощности света.
Если обратится с этой задачей к специалисту, он подготовит схему освещения дома со всеми подробностями и в различных вариациях. К тому же можно получить полезную информацию по правилам установки.
Удачные варианты расположения световых источников и их количества можно посмотреть на фото освещения домов.
Монтаж электрической аппаратуры
Монтаж распределительных щитов и шкафов начинают с установки их на фундаментной раме. Шкафы и щиты располагают строго вертикально и прочно прикрепляют к раме, стене или иным конструкциям в соответствии с проектом и указаниями завода-изготовителя. На время монтажа рекомендуется снять все электроприборы (амперметры, вольтметры, электросчетчики), которыми оснащены щиты, во избежание повреждения их от сотрясений.
После окончания установки щитов и шкафов в них затягивают провода и кабели питающих и отходящих линий. Оконцованные жилы проводов и кабелей присоединяют к зажимам и контактам, установленным в щитах аппаратов.
По окончании монтажа устанавливают на место ранее снятые приборы и проверяют состояние и работу всех элементов шкафов и щитов. При этом контактные ножи рубильников должны входить в губки без ударов и с усилием, обеспечивающим необходимое давление в контактах. Фиксаторы положения приводов рубильников должны работать четко и безотказно. Патроны предохранителей должны прочно удерживаться в губках, плотно прилегая к контактам. Заземляющая шина, идущая от контура заземления к щиту, должна быть надежно присоединена к каркасу щита сваркой или болтами. Сопротивление изоляции токопроводящих частей щитов и сборок по отношению к заземленному каркасу должно быть не ниже 0,5 МОм.
После окончания всех отделочных и малярных работ в помещении устанавливают выключатели, переключатели и штепсельные розетки. Однополюсные выключатели и переключатели в двухпроводных сетях четырехпроводных систем присоединяют в рассечку фазных жил проводов и кабелей на высоте 1,5 м от пола. Штепсельные розетки устанавливают на высоте 0,8 м от пола.
Подлежащие заземлению металлические корпуса установочных аппаратов присоединяют отдельным проводом к нулевому проводу электропроводки. Один конец этого провода подсоединяется пайкой или сваркой к нулевому проводу, а другой конец — к корпусу аппарата с помощью заземляющего винта.
- Электрические источники света
- Осветительная арматура
- Схемы управления источниками света
- Схемы электроснабжения осветительных электроустановок
- Обслуживание осветительных электроустановок
- Ремонт осветительных электроустановок
- Испытания и наладка осветительных электроустановок
Способы крепления светильников к натяжному потолку
Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.
Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.
Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:
- Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
- Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.
Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).
Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.
Электрическая схема электропроводки для точечных потолочных светильников
Перед монтажом потолка, следует уделить внимание выбору типа ламп, количеству светильников, мету их расположения, выбору мощности. Для этого понадобиться разработать электрическую схему
Во время ее разработки учитывается способ крепления проводов между собой и точки, в которых эти провода соединяться.
Поскольку из стены, на которой находился светильник, выходили провода, они и будут использованы для монтажа потолочных ламп. Так как после установки натяжного потолка доступа к проводам не будет, их нужно скрепить надежным способом. Я остановился на скрутке с пайкой оловянно- свинцовым припоем. Эти точки отмечены на схеме.
Если вы планируете размещение таких светильников в комнате, где расположен компьютер или телевизор, нужно учесть, что угол падения луча на поверхность приравнивается к углу отражения. Следовательно, такие светильники нельзя располагать над техникой, та как будет отблеск от монитора. Перед планировкой светильника нужно учитывать расстановку мебели и техники в комнате.
Если лампы будут запитаны от напряжения 220 В, дополнительное оборудование не потребуется, но если им необходимо 12 В, то следует учесть, что под источник питания этих ламп нужно сделать место, которое будет иметь свободный доступ для обслуживания.
Какой инструмент применять
Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:
- Электродрель.
- Шуруповерт.
- Пассатижи.
- Кусачки.
- Измерительная рулетка.
- Отвертка.
- Паяльная станция с принадлежностями.
Кроме того, помимо самих приборов освещения понадобятся следующие расходники:
- Провода.
- Монтажные подвесы, полоски.
- Клеммы-соединители.
- Дюбеля, саморезы.
Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.
Подсветка мебели
| № | Наименование работ | Цена, руб. | |
| 1 | Монтаж комплекта точечных накладных светильников из трех штук (98632, 98638, 98397, 98398 и т.п.) | 1 700 | |
| 2 | Монтаж комплекта точечных встраиваемых светильников из трех штук (98571, 98409, 98342, 93541, 93554 и т.п.) | 2 800 | |
| 3 | Монтаж расширяемой светодиодной системы на шинах: | 70303 | 1 400 |
| 70302 | 1 800 | ||
| 4 | Монтаж обрезаемой светодиодной лампы для платяных штанг | 1 800 | |
| 5 | Монтаж светодиодного светильника для подсветки столешниц: | 70284 | 2 300 |
| 70285 | 800 | ||
| 6 | Монтаж накладных люминесцентных светильников из раздела ‘’мебельные’’ (75106, 70315, 98494 и т.п.) | от 1 200 | |
Индивидуальные сборные системы | |||
| 7 | Монтаж трансформатора | 700 | |
| 8 | Монтаж 1-го накладного светильника для мебели (92586, 92582, 93003, 93512, 98343 и т.п.) | 700 | |
| 9 | Монтаж 1-го встраиваемого светильника для мебели (93542, 93549, 93555, 98471, 98462 и т.п.) | 1 100 | |
| 10 | Монтаж датчика движения (напр. 70092) | 1 700 |

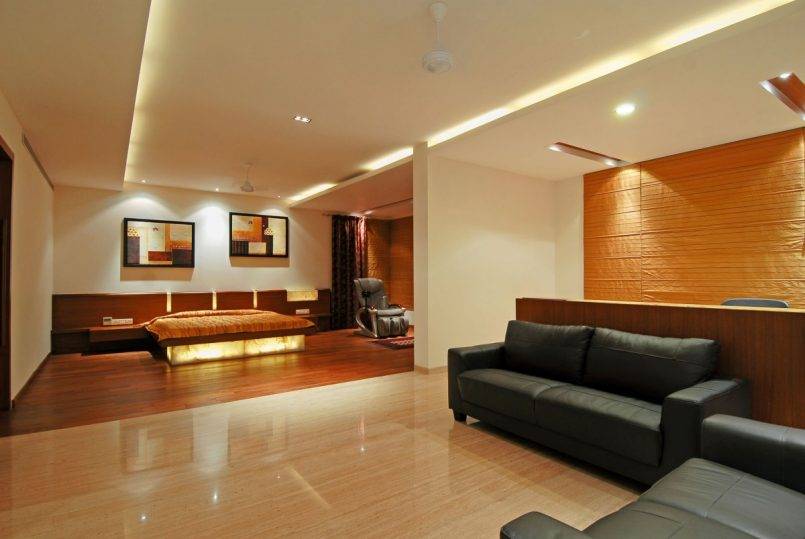

Немного о точечном освещении
По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку.
Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.
Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.
Только установка светильников в натяжной потолок должна производиться мастерами и установщиками.
Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.
Особенности монтажа светодиодной ленты
Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.
Обрезка
Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.
Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.
Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.
Схема подключения
Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.
В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.
Монтаж
Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.
Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.
Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.
Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.
Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.
Изготовление закладной для светильника
Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:
универсальные
под конкретный диаметр
Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.
После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.
Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.
замер расстояния от базового потолка
замер расстояния на платформе
Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):
После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм
Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.
Вместо ленты можно использовать регулируемую стойку.
Она конечно более жесткая по конструкции, но не настолько универсальная.
Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.
Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.
После сборки, остается закрепить всю конструкцию закладной к базовому потолку.
Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
Принцип действия
Автоматический светильник состоит из двух основных частей:
- Датчик движения
- Светодиодный источник света
Детектор движения реагирует на появление объекта в зоне обнаружения и контактами реле включает источник света. По прошествии заданного промежутка времени свет выключается. Для систем автоматического управления освещением используются пассивные инфракрасные датчики. Они экономичны, отличаются хорошими характеристиками и просты в настройках. В зависимости от конструкции светильника и места его применения, датчик движения может обеспечивать обнаружение объекта в зоне с определённым углом или иметь круговую диаграмму срабатывания. Радиус зоны обнаружения может составлять 8-12 метров. У датчиков, работающих на 3600, радиус зоны несколько меньше и составляет 5-8 метров.
Для выбора необходимых режимов работы датчик движения, управляющий освещением, имеет ряд регулировок, которые выведены на корпус устройства:
- LUX – освещённость
- SENS – чувствительность
- TIME – время задержки
Регулировка уровня освещённости необходима при уличной установке автоматического светильника. Она позволяет настроить датчик таким образом, чтобы он не включал свет в дневное время. С помощью этой регулировки выбирается тот уровень освещённости, при котором детектор движения начинает реагировать на объект и включать свет. Регулировка чувствительности позволяет избежать ложных срабатываний, которые могут вызвать животные, оказавшиеся в зоне обнаружения датчика. Время задержки определяет количество минут, в течение которых источник света будет включен.
У большинства моделей время срабатывания можно установить в интервале от 20 секунд до 10 минут.
В качестве источника света, в большинстве бытовых моделей, используются светоизлучающие диоды. Они намного экономичнее любых других осветительных приборов. В отличие от ламп накаливания в светодиодах нет спирали, которая часто перегорает, и отсутствуют токсичные соединения ртути, имеющиеся в люминесцентных энергосберегающих лампах.
Кроме того, светодиоды, используемые в источниках света, практически не нагреваются. При желании можно выбрать диоды холодного или тёплого свечения.
Срок службы светодиодных источников света может составлять 50 000 часов, что в десять раз превышает срок службы обычных ламп. Учитывая достаточно высокую стоимость светодиодных светильников, срок их службы и экономию электроэнергии можно подсчитать, что такой светильник полностью окупится за 3-5 лет.
