Крыша из поликарбоната для веранды и террасы своими руками? Пошаговая инструкция + Фото и Видео

Важные превосходства поликарбоната сотового

Крепление листов поликарбоната делается специализированными термошайбами.

• маленький удельный вес (0,7-4,8 килограмм/м2), что дает возможность проектировать достаточно лёгкие системы, а значит, увеличить границы художественных возможностей и удешевить стоимость;
• отличные признаки по свойствам теплоизоляции;
• прекрасная несущая способность;
• проницаемость материала;
• эластичность, она позволяет очень легко собственными руками исполнять арочные перекрытия;
• стойкость к разным химическим влияниям;
• длительный эксплуатационный срок (от 5 до 20 лет);
• стойкость к удару;
• невысокая степень горючести;
• сбережение физико-механических параметров в температурном промежутке от -40 до +120 градусов, что гарантирует отличные рабочие признаки даже в зимнее время года.

Любая кровля из сотового листа поликарбоната обязана отвечать конкретным требованиям:

•  иметь шумоизоляцию, изоляцию от влаги и пароизоляцию;
• зоны для работы постройки, к примеру веранды с кровлей из поликарбоната, обязаны быть лимитированны от проникновения на них прямых солнца;
• давать достаточную вентиляцию;
• предоставлять возможность свободного удаления снега зимой;
• освещенность построек обязана отвечать всем нормативам.

Форма систем, сооружаемых из поликарбоната, может быть самой разной, притом ее очень легко сделать собственными руками. Крышу из поликарбоната можно выполнить с конкретным углом наклона, который дает возможность течь дождевой воде, или сравнительно плоской. Кровля, к примеру, веранды как правило имеет форму пирамиды, купола, призмы и др., в зависимости от фантазии и умелых рук владельца.

Каркас и материал

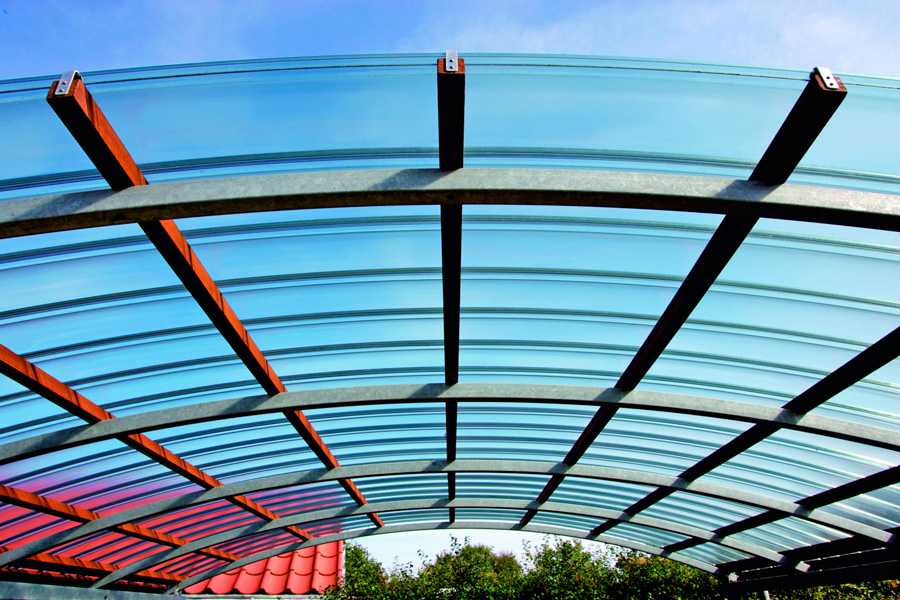

Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.

Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.

Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.

Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.

Типичные ошибки начинающих строителей, полезные рекомендации

Укладка шиферной кровли, особенно асбестовой – очень кропотливая работа, поскольку такой материал легко повредить при неосторожных действиях. Неопытные строители часто допускают ошибки, из-за которых портится значительное количество стройматериала, возникают лишние расходы и снижается качество монтажных работ.

Довольно распространенная ошибка – забивание гвоздей в нижние части волн. Это неправильно, поскольку при такой фиксации материал может потрескаться, даже если забить гвоздь на полмиллиметра глубже, чем надо. Точки крепления должны располагаться в верхних частях гребней.

Вторая ошибка – установка крепежных элементов посередине листов. Это тоже приводит к трещинам и проникновению дождевой воды под кровлю. Шифер необходимо фиксировать в местах бокового нахлеста, по контурам листов. Каждый гвоздь нужно забивать одновременно сквозь два листа.

Третья, одна из самых грубых ошибок, заключается в неправильной последовательности укладки шиферных листов. Их обязательно монтируют в направлении от карниза к наивысшей точке кровли, снизу вверх. В противном случае нахлест получается неправильным.

Правила использования сырья

Существуют установленные опытом правила обращения с поликарбонатными листами:

• не стоит хранить материал на свету, следует учитывать способ их хранения на складе;
• материал не должен трескаться от скручивания;
• снять защитную плёнку можно только после окончания работ с листами;
• следует быстро вести работы по монтажу настила;
• плиты нужно класть стойкой к ультрафиолету стороной наружу, что обозначено на поверхности защитной плёнки.

Оставив сотовый поликарбонат в плёнке на открытом свету, произойдёт плотное прилипание её с плитой, то есть фотохимическая реакция, отчего материал придёт в негодность.

Основные характеристики окон из поликарбоната

Поликарбонат — пластичный полимер, устойчивый к резким перепадам температур и ударопрочность. Его помещают в деревянный или пластиковый каркас. Раньше такие окна в основном использовались при строительстве теплиц. Поликарбонат имеет множество преимуществ перед обычным стеклом. Это включает:

Таблица толщины и радиуса кривизны листов поликарбоната.

1. Отличная степень изоляции помещения от холода и посторонних звуков. Этот эффект достигается благодаря порам, находящимся в толще поликарбоната. Они создают внутри своего рода воздушную подушку, которая просто предотвращает попадание холода в комнату. Да и сам поликарбонат остается относительно теплым.
2. Высокая прочность материала, позволяющая полностью заменить обычное стекло. Чем толще поликарбонат, тем он прочнее. И во многих случаях устойчивость к механическим воздействиям даже выше, чем у стекла. Особенно, если используемый карбонат также предварительно обработан по специальной технологии.
3. Очень долгий срок службы. Как правило, любой вид листа поликарбоната прослужит вам долго при условии его правильной установки в каркас. При этом материал не испортится из-за экстремальных температур, а на окне гораздо реже будет появляться конденсат.
4. Широкий выбор оттенков стекла. Поликарбонат — это материал, который можно использовать для самых разных целей. Поэтому у вас также есть уникальная возможность выбрать витраж, через который вы будете отлично видеть дорогу, но при этом вас не будет видно с дороги.

И еще несколько слов следует сказать об основных видах поликарбоната, который используется для оконных рам. Это сотовый и монолитный поликарбонат. По своим характеристикам монолитные листы намного лучше, так как они более качественные, их легче собирать. Они также более безопасны, так как их края не очень острые. Сотовый поликарбонат, напротив, больше подходит для теплиц, чем для окон. В результате монолитные листы намного дороже, но их цена полностью оправдана.

Виды поликарбоната

Монолитный поликарбонат. Бывает в плоском или гофрированном варианте. Внешне очень похож на силикатное стекло, но отличается высокой прочностью и легкостью. Нарядный, необычный, и вместе с тем практичный материал для кровли! Но пока что этот пластик достаточно дорог.

Для самостоятельного устройства крыш террас, беседок и многого другого идеально подходит сотовый поликарбонат. Это ячеистый материал, состоящий из двух или более тонких слоев, соединенных под разными углами ребрами жесткости

Кроме своей доступной цены, он имеет еще одно преимущество, важное именно для кровельного материала. Это способность рассеивать прямые солнечные лучи

Таким образом, крыша из поликарбоната для террасы становится не только светоносной, легкой, эстетичной, но и очень комфортной, ведь палящего эффекта уже нет.

Достоинства сотового поликарбоната:

• малый вес
• температурный режим – от +120 до — 40 ºС
• хорошие противопожарные показатели
• эластичность – легко делать арки
• срок эксплуатации при правильном монтаже – до 20 лет
• высокие теплоизоляционные свойства
• невосприимчивость к химическим воздействиям
• широкие декоративные возможности по форме, цвету

Недостатки:

• Значительное тепловое расширение (компенсируется правильным монтажом).
• Сам по себе материал не стоек к УФ – излучению. На производстве одна сторона листа дублируется защитным слоем, повреждать который нельзя. Монтаж проводится вместе с предохраняющей пленкой, которая удаляется сразу после установки.

Что нужно помнить при проведении работ

Нельзя сделать по фото крышу из поликарбоната своими руками, нужны чертежи, подробный проект и знание всех нюансов технологии. Обеспечить надежность и прочность можно при условии соблюдения таких советов:

1. Делать прочное основание под кровлю. Сам материал весит мало, но на него оказывают нагрузку снег и ветер. Нужно исключить любые проблемы и делать конструкцию с запасом прочности. Нельзя ставить опоры слишком далеко, между ними поликарбонат будет провисать, а при перегрузке появятся трещины, придется менять крышу.
2. Резать поликарбонат электролобзиком, дисковой пилой или ручной ножовкой. Выбирать инструмент для распиловки пластика, менять полотна, если они утратили остроту и повреждают торцы при резке. Электрический инструмент настраивать на минимальные обороты, иначе полимерный материал может перегреться и начнет плавиться.
3. Снимать защитную пленку после крепления. Не нужно делать это заранее, при монтаже легко повредить и поцарапать поверхность. Вначале следует аккуратно отделить полиэтилен по сторонам, чтобы он не попал под уплотняющие рейки и его можно было быстро снять после окончания работы. Не оставлять клеенку на крыше, под действием солнца клей теряет эластичность и оторвать материал потом будет сложно.
4. Сверлить поверхность перед креплением. Не заворачивать саморезы прямо в поликарбонат, чтобы не повредить его. При работе обеспечить неподвижность листа, чтобы минимизировать вибрацию. Убирать стружку, ей можно повредить защитное покрытие.
5. Снимать защитную ленту с торцов поликарбоната. На производстве клеят обычный скотч, чтобы защитить полости от попадания пыли и воды. Если оставить его, внутри будет образовываться конденсат. Вместо транспортной стоит наклеить специальную ленту, выпускающую испарения или поставить профиль.

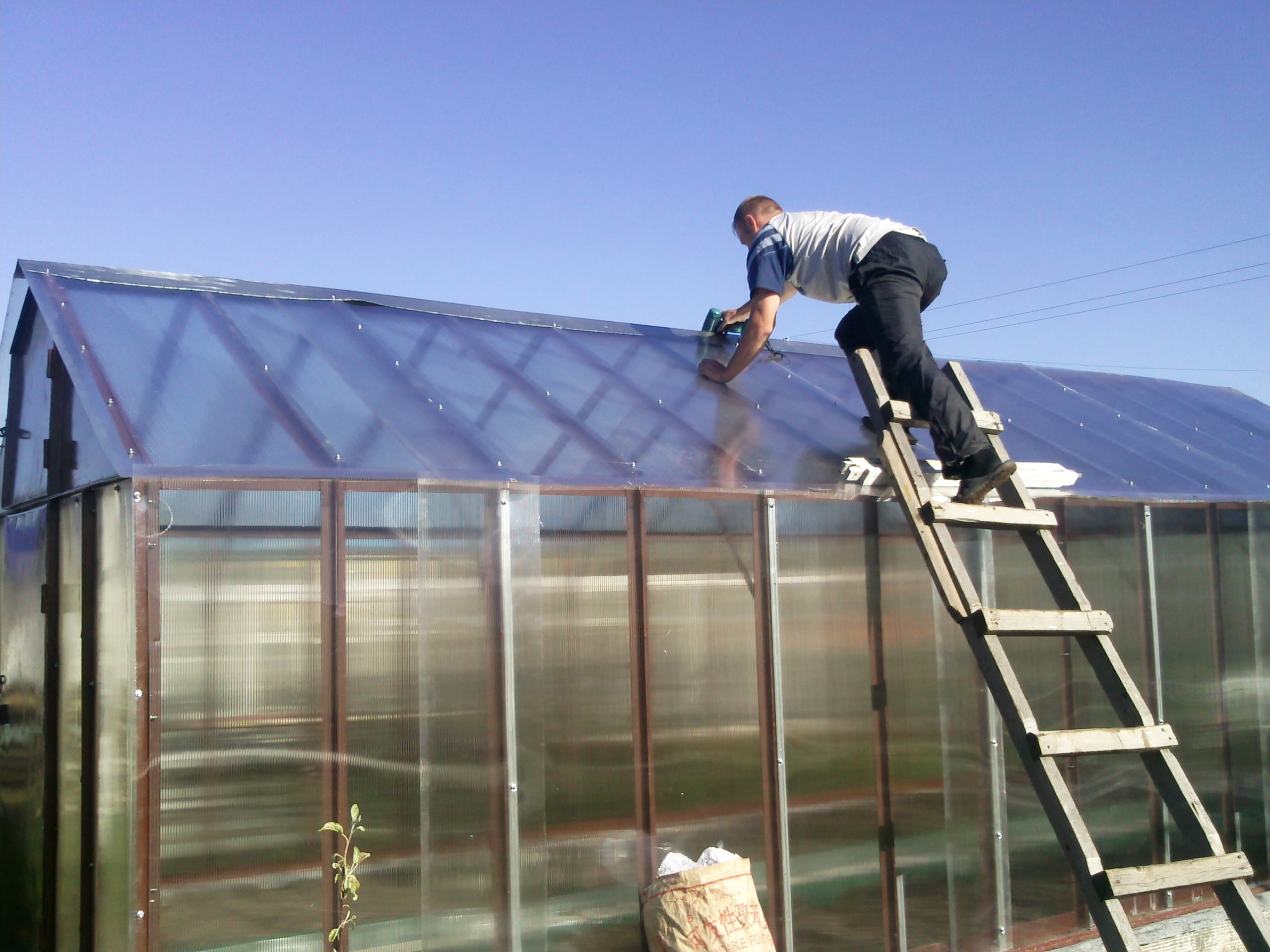

6. Передвигаться по поверхности только на помостах. Лучше всего делать их шириной полметра, можно даже больше, чтобы равномерно распределить давление на поверхность. Цеплять за конек или класть по высоте крыши и двигаться по набитым заранее рейкам.
7. После установки убрать пленку. Если есть царапины или потертости, отшлифовать наждачной бумагой с зерном Р600 или мельче. При работе постоянно поливать поверхность водой.

Важно!Не хранить свернутый в рулон материал на солнце. От этого защитная пленка припекается к поверхности, потом снять ее сложно.. Нельзя укладывать поликарбонатную крышу при температуре ниже -5 градусов

Поэтому зимой работы не проводят, материал становится хрупким и его легко повредить. Нежелательно работать также при температуре выше +35 градусов, при сверлении и резке возможен перегрев материала

Нельзя укладывать поликарбонатную крышу при температуре ниже -5 градусов. Поэтому зимой работы не проводят, материал становится хрупким и его легко повредить. Нежелательно работать также при температуре выше +35 градусов, при сверлении и резке возможен перегрев материала.

Строим веранду из поликарбоната своими силами

Что учесть при возведении каркаса

Материалы

Как уже отмечено, поликарбонат является продукцией довольно хрупкой. Поэтому нежелательно в качестве стоек и других элементов использовать заготовки из древесины. Любое дерево, хотя и с разной степенью интенсивности, но впитывает влагу, подвергается усушке, растрескиванию. Независимо от внешних условий, с течением времени некоторой деформации конструкции не избежать. Естественно, что в процессе фиксации листов этот фактор учитывается.

Для монтажа поликарбоната желательно возводить каркас из металлических «деталей» – профиль, труба, полосовое железо. А если еще учесть и возможность разрушения древесины различными насекомыми, поражения грибком, то это становится очевидным.

Кстати, в некоторых статьях, посвященных данному вопросу, отмечается, что брус предпочтительнее металлопрофиля или трубы, так как для сооружения каркаса из металла понадобится сварочный аппарат. Невольно возникает вопрос – а что мешает сделать все соединения на болтах? Такая конструкция даже лучше, так как в случае необходимости ее несложно разобрать. Например, для того, чтобы перенести навес на другое место. Тем более что из специнструмента для работы понадобится только эл/дрель, а она есть практически в любом доме.

Если же нет возможности или просто не хочется заниматься разметкой и сверлением, то можно приобрести уже подготовленный к сборке каркас из металлопрофиля, в котором имеются все необходимые отверстия, а в комплекте есть и элементы крепежа (болты, шайбы, гайки). Выйдет несколько дороже, зато не придется тратить время на поиски всего необходимого.

Габариты

Любой навес строится для укрытия определенного участка (от ультрафиолета, осадков)

При расчете его параметров нужно принять во внимание, что размеры такого «зонтика» должны быть больше, чем у площадки, над которой он устанавливается. Это защитит ее от попадания капель дождя при боковом ветре, а также солнечных лучей, когда светило расположено под углом к горизонту

Сечение заготовок зависит от предполагаемых нагрузок (ветер, снежный покров, габариты навеса). Ориентировочные размеры (в «мм») опор – от 60 до 100, прогонов – от 40 до 60, обрешетки – от 20 до 40.

Нюансы крепления

Если навес примыкает к строению, то часть реек фиксируется непосредственно на его стене. А вот соединять его с элементами стропильной системы нельзя.

Технология сборки

Нет смысла рассматривать процедуру оборудования площадки, например, для стоянки автомобиля. Это – отдельная тема, тем более что навес может монтироваться и над другими «объектами» (крыльцо, веранда и так далее).

Установка опор

Если каркас собирается «стационарный», то есть его периодический перенос с места на место не планируется, то копаются лунки и засыпается песок крупных фракций (можно вместе с мелким гравием). Для того чтобы такая «подушка» хорошо уплотнилась, ее проливают водой.

После этого устанавливается опора, выравнивается, и производится заливка бетонного раствора. Другой вариант – засыпать лунку мелким гравием, причем «слоями», каждый из которых трамбуется и «проливается» раствором из смеси цемента и песка. После установки всех опор необходимо выждать несколько дней, особенно если использовался бетон. Он должен качественно просохнуть на всю глубину.

Для «мобильного» каркаса под каждую опору нужен «башмак», чтобы не допустить их вдавливания в грунт. Как правило, это металлическая пластина. А вот как ее зафиксировать на конце опоры – сваркой или иным способом, каждый решает самостоятельно, исходя из своих возможностей.

Можно поступить и так — замуровать в лунки «закладные» детали, а к ним, в свою очередь, прикручивать стойки. В любое время такой каркас нетрудно демонтировать и убрать.

Обвязка

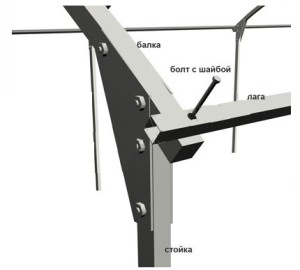

Все опоры, для придания каркасу «жесткости» и устойчивости, соединяются в единую конструкцию. Независимо от размеров, конфигурации и других особенностей обязательно производится «верхняя» обвязка. При необходимости она делается и снизу. Можно исполнить и диагональную или продольную (посередине). Это зависит, прежде всего, от высоты опор и их удаленности друг от друга.

При желании сделать арочную конструкцию придется гнуть трубу, полосовое железо. Для изготовления таких фигурных элементов подбираются различные заготовки. Например, при помощи трубогиба можно выгнуть трубу практически под любым радиусом. Для большей надежности можно в пролетах установить дополнительные подпорки. Однако слишком уж «утяжелять» конструкцию не стоит.

Структура кровельного пирога

Конструкция кровельного пирога для поликарбонатной крыши определяется с учетом условий ее дальнейшей эксплуатации. В самом простом случае – например, при возведении беседки или крытой парковки – структура будет состоять всего из трех компонентов: каркаса, обрешетки и непосредственно кровельного материала.

Если планируется строительство кровли для веранды или террасы, используются дополнительные материалы для повышения влаго-, паро- и теплоизоляции. При необходимости также монтируется контробрешетка, которая располагается над основной обрешеткой.

Пароизоляционный материал обязательно должен находиться в нижних слоях кровли, а гидроизоляционный – в верхних, между контробрешеткой и поликарбонатными панелями. Их расположение должно быть именно таким, в противном случае паро- и гидроизоляция не будут справляться со своими основными функциями.

Иногда добавляется еще один элемент – слой лакокрасочного покрытия. Наружные поверхности поликарбонатных листов окрашиваются в случаях, когда необходимо добиться максимальной защиты от солнечного света. Во-первых, это может потребоваться из соображений личного комфорта жильцов: под затемненной кровлей людям будет уютнее в жаркие летние дни.

Во-вторых, покраска поликарбоната в белый цвет позволит добиться максимальный светоотражающих свойств и исключить чрезмерный перегрев металлических элементов каркаса под воздействием солнечного излучения.

Видео: ВЕРАНДА. ВЕРАНДА НА ДАЧЕ своими руками. DIY CAM

Строительство стен и крыши веранды

Второй этап строительства – возведение несущего каркаса. Если он строится из металла, трубы надо обработать грунтовкой и покрасить, чтобы защитить их от коррозии, элементы каркаса (нижняя обвязка, вертикальные стойки, верхняя обвязка) соединяются с помощью сварки.

Если каркас возводится из бруса, все деревянные элементы должны быть обработаны антисептиком, предотвращающим гниение, между собой они скрепляются саморезами

Важно проверять правильность всех углов и вертикальное расположение стоек

Для строительства веранды используются поликарбонатные листы толщиной не менее 6-8 мм. Их нужно нарезать с помощью специального ножа или циркуляционной пилы, раскрой листов можно проводить только на твёрдой ровной поверхности. При нарезке следует учитывать, что листы будут немного расширяться при нагревании.

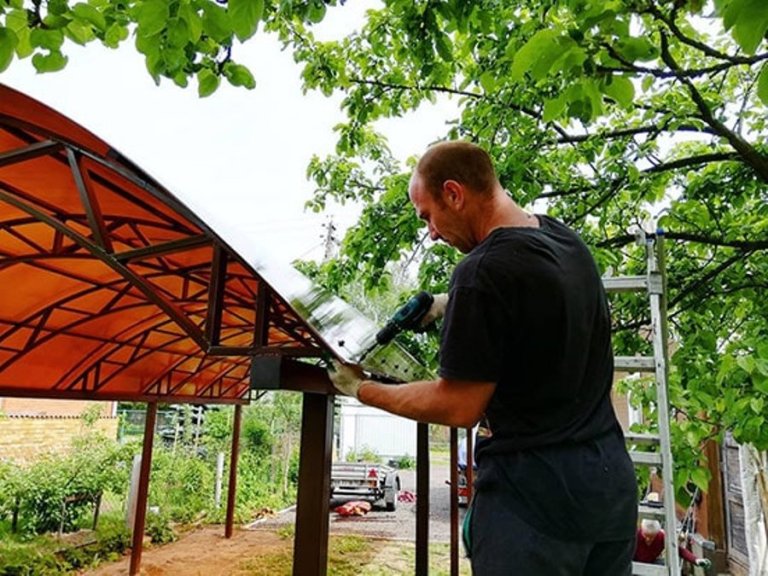

В каркасе необходимо просверлить отверстия для крепления поликарбоната. Отверстия для винтов должны быть на 2-3 мм больше их диаметра, чтобы температурное расширение проходило без проблем. Поликарбонат может быть закреплён несколькими способами:

«Сухой» способ – крепление с помощью винтов и специальных шайб. Под них помещаются резиновые подкладки, которые защитят поликарбонат от повреждений.

Другой вариант – использование специального Н-образного профиля, в боковые стороны которого вставляются поликарбонатные листы. При этом они не должны прилегать к профилю плотно – зазор обязательно должен составлять 3-4 мм.

«Мокрый» способ. Это крепление с помощью специального герметика, листы встык прикрепляются к каркасу. Такой способ можно использовать только в тёплое время года. Стыки листов проклеиваются алюминиевой лентой, чтобы сделать их герметичными.

Крыша веранды из поликарбоната своими руками возводится аналогичным образом: к стене дома прикрепляется горизонтальная балка, с которой соединяется каркас крыши. Он может быть скатным или полукруглым, всё зависит от проекта и желания владельца.

Каркас обшивается поликарбонатными листами тем же порядком

Важно обеспечить герметичное уплотнение отверстий, чтобы избежать протечек в помещение

Как сделать окна в помещении веранды

Окна на веранду из поликарбоната своими руками сделать не так трудно, как может показаться. Для остекления можно использовать пластиковые или деревянные рамы, причём как стекло, так и монолитный поликарбонат.

Второй вариант прочнее и долговечнее, и его проще устанавливать. Каркас снабжается поперечными элементами, к которым рамы прикрепляются саморезами, нужно позаботиться о герметизации швов.

Можно заказать изготовление и установку панорамных окон, рамы будут отодвигаться в сторону. Панорамное остекление позволит обеспечивать постоянное проветривание в тёплое время года, при этом помещение можно будет легко закрыть от холода.

План выполнения работ

Достоинства

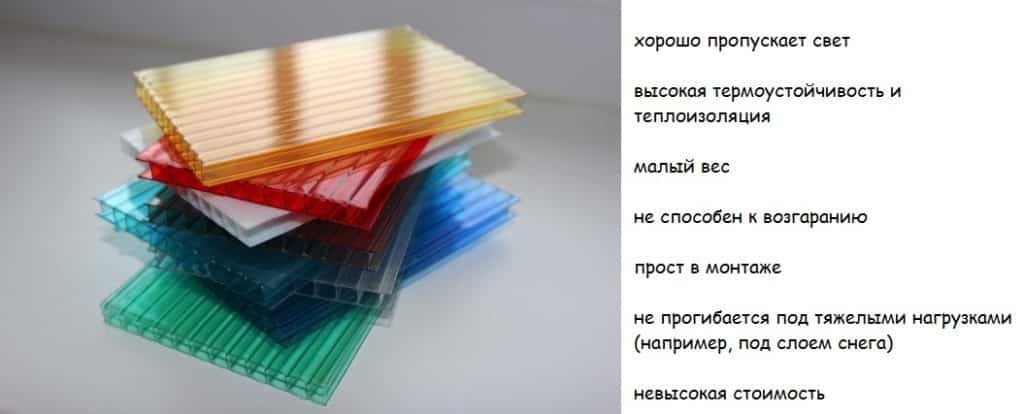

К достоинствам сотового полимерного покрытия можно отнести:

Достоинства материала

• отличную световую пропускную способность. Через прозрачное покрытие проходит около 80% солнечного света;
• хорошие параметры гибкости, что позволяет сделать конструкции выгнутой формы без риска деформировать структуру и нарушить целостность материала;
• достойные общие характеристики, благодаря которым его можно удачно сочетать со строительными материалами разных фактур;
• высокая термоустойчивость, позволяющая эксплуатировать поликарбонат в температурном диапазоне от -40 до +120 С;
• прочность против механического воздействия, выдерживает слой снега более одного метра;
• отличные теплоизоляционные свойства. Навес сохраняет тепло в холодное время года и держит прохладу в жаркие летние дни;
• малый вес, всего 2,5 кг/1м2;
• стойкость перед возгоранием;
• полное соответствие требованиям безопасности, в случае повреждения не разбивается на мелкие или тем более острые осколки;
• обладает хорошими звукоизоляционными параметрами;
• легок в монтаже, для его установки не требуются особые навыки;
• доступная стоимость, в сравнении с тем же стеклом;
• дает возможность соорудить конструкцию любых, даже самых причудливых форм, которые станут украшением дома;
• широкая цветовая гамма, поэтому с выбором желаемого варианта проблем не будет.

Как закрыть веранду поликарбонатом: этапы работ

Остекление веранды поликарбонатом можно выполнить двумя способами – в одном случае ее можно остеклить наглухо, но сами понимаете, что такой подход к делу не очень правильный (нужно ведь хоть иногда проветривать помещение), а в друёгом случае можно пойти по стандартной рамной технологии остекления, что и будет наиболее верным решением. Именно такой подход к делу позволит эксплуатировать веранду не только в летнее время, но и зимой, дополнительно оборудовав это помещение подогревом полов или парой стандартных радиаторов отопления.

Остеклить веранду поликарбонатом с помощью рамной технологии не так уж и сложно – для этого даже не понадобится специальное деревообрабатывающее оборудование. Весь вопрос решается с помощью бруса, реек и штапиков. Какая толщина сотового поликарбоната, который вы собираетесь использовать для остекления веранды? Прибавьте к ней еще 20мм на штапики и получится сечение бруса, необходимого для изготовления рам. Сначала из брусков собираются сами рамы, потом по одному, начиная с края, гвоздиками прибиваются штапики (по принципу, как это делали в старых деревянных окнах), затем с другой стороны вставляется заранее вырезанный поликарбонат, который придавливается следующим рядом штапиков. Чтобы полностью избавиться от сквозняков, сотовый или монолитный поликарбонат можно посадить на силикон.

Остекление поликарбонатом веранды фото

Когда рамы будут готовы, можно заняться их установкой – монтировать их лучше через одну. Первая неподвижная, а вторая открывающаяся. С врезкой навесов, думаю, проблем не возникнет ни у кого. После того, как окна из поликарбоната для веранды будут установлены, останется только подумать о сквозняках в зимнее время – именно для этого необходима рейка, которая в нашей ситуации будет выполнять функцию нащельника. Эта рейка, предварительно промазанная силиконом, прибивается по периметру открывающейся рамы – крепить ее нужно к стационарным рамам со стороны противоположной открыванию. А чтобы окончательно противостоять сквознякам в зимнее время, по этим нащельникам можно проклеить уплотнитель.

Подводя итоги всему вышенаписанному, добавлю только одно – по такой технологии может быть построена веранда из поликарбоната не только с использованием деревянного бруса. Намного прочнее и долговечнее получится конструкция из профильной трубы. Кроме того, если речь идет об исключительно летней веранде на даче, такие серьезные конструкции вообще можно не делать – достаточно будет легкого каркаса из той же профильной трубы с элементами ковки, обшитой поликарбонатом только по бокам для защиты от ветра.

Автор статьи Александр Куликов
