Чем утеплен каркасный дом?
Порядок устройство деревянного фундамента
Деревянный фундамент для постройки дома можно выполнять 2 методами: с помощью установки деревянных свай и укладки шпал из бревен. Самым распространенным и надежным методом является свайный фундамент.
Свайный деревянный фундамент
Сваи из дерева устанавливаются в подготовленные земляные траншеи, которые имеют вид шурфов с расположением по всей площади участка под застройку. Ширина траншеи обязательно в 1,5 раза должна превышать диаметр деревянной сваи. Сваи размещают под всеми внешними углами строения, в местах пересечения и примыкания стен. Для угловых опор применяют бревна диаметром не меньше 300 мм.
Схема устройства деревянных свай
Между угловыми сваями устанавливают промежуточные опоры с шагом 1,5 – 2 м. После монтажа все сваи объединяются деревянным ростверком в единую прочную несущую конструкцию.
Ленточный деревянный фундамент из деревянных шпал
Если нужно выполнить деревянный ленточный фундамент под облегченные строения, то наиболее подходящим материалом для этих целей будет применение старых железнодорожных деревянных шпал сечением 200 х 200 мм. Работы выполняют в следующей последовательности:
- Вначале необходимо выполнить разметку фундамента и выкопать земляные траншеи с глубиной около 400 мм.
- На дно траншея укладывается дренажный слой из щебня или гравия высотой до 200 мм.
- Поверх дренажа укладываются деревянные шпалы с креплением по углам в подготовленные пазы.
- При устройстве дополнительных рядов деревянных шпал необходимо выполнить их крепление между собой.
- Чтобы скрепить ряды шпал, рекомендуется просверлить сквозные отверстия и вбить арматурный стрежень.
Ознакомиться с видеопримером устройства деревянного фундамента:
Устройство ленточного деревянного фундамента из шпал относится к самому простому и недорогому виду несущего основания. Так как изначально железнодорожные шпалы пропитываются мощным антисептиком креозотом, то такой деревянный фундамент может прослужить не один десяток лет.
Этапы строительства дома из бруса
Брусовой дом имеет несколько преимуществ:
- Стены получаются легкими, из-за чего нагрузка на фундамент невысокая, а это значит, что и затраты на его устройство будут ниже.
- Древесина — материал эластичный и небольшие подвижки фундамента она компенсирует без ущерба для целостности здания. А это — снова таки, позволяет на хорошо дренирующих грунтах делать мелкозаглубленные фундаменты.
Выбор типа фундамента зависит во многом от почв, но чаще всего делают ленточный фундамент, если нет необходимости в подвале, можно поставить столбчатый (для небольших построек временного проживания — дач, бань и т.п.) или свайный (с ростверком или без). Выбор желательно основывать на результатах геологических исследований. Подробнее процесс описан тут.
Пока фундамент «схватывается», подготавливают древесину. Весь брус и нагеля обрабатывают антисептиками и антипиренами. Используют составы, которые не образуют на поверхности бревна пленку. Они не будут мешать процессу сушки. После подготовки бруса начинается собственно возведение дома:
- Отсечная гидроизоляция. Чтобы древесина из фундамента не тянула влагу необходимо проложить слой гидрофобного материала. Раньше под первый венец укладывали два слоя рубероида. Сегодня есть более современные материалы — обмазочные и рулонные. Использовать можно их, причем в комбинации: обмазать, наклеить рулонный.
- Укладка окладного венца. Брус выбирают без признаков синевы, с минимальным количеством сучков. Желательно — из средней части дерева — с максимальной плотностью годовых колец. Его обрабатывают дополнительно пропитками, предназначенными для древесины, находящейся в прямом контакте с землей. Для того, чтобы обеспечить лучшую сохранность первого венца, есть хитрость: на гидроизоляцию укладывается широкая доска, пропитанная битумной мастикой с отработкой. На нее кладут еще слой гидроизоляции, а сверху — уже первый венец. Все эти слои связываются с фундаментом шпильками, которые залиты в фундаменте.
- Черновой пол. К первому венцу крепят лаги пола — брус сечением 150*100 мм. Из укладывают с шагом не менее 70 см. Чтобы было удобнее работать, по лагам раскладывают доски чернового пола, не прибивая их.
- Сборка стен из бруса. Если не заказан стеновой комплект с готовыми чашами, их «зарезают». Выпиливают по шаблону. Из куска фанеры вычерчивается шаблон, его обводят, потом выпиливают. Чаще используют бензопилу, но требуется довольно высокая степень владения инструментом: от точности выполнения запила зависит насколько теплым будет дом. Формы соединения бруса — на картинке.
Способы соединения бруса
Про укладку межвенцового утеплителя уже говорили: при использовании обычного бруса он обязателен, под профилированный — желателен в чашах, остальное — по желанию. Между собой венцы соединяются нагелями — длинными круглыми брусками, выточенными из цельного куска древесины, шкантами — прямоугольной формы или шпильками — металлическими стержнями. В любом случае под соединение сверлится отверстие, в которое забивается соединяющий элемент.
- Сборка стропильной системы. Порядок работ зависит от типа выбранной кровли. При устройстве простой двускатной крыши устанавливают подстропильные ноги, при устройстве мансардного этажа порядок другой. На собранную стропильную систему раскатывается и закрепляется ветрозащитная мембрана. В таком виде дом оставляют на продолжительный срок на усушку.
- Дверные и оконные проемы. Для скорейшей усушки и усадка можно вырезать оконные и дверные проемы, поставить окосячку или фиксирующие планки. Дверные и оконные блоки до окончания основной усадки не ставят.
По истечении года-двух можно приступать к отделочным работам. Все время, пока сруб отстаивается, необходимо отслеживать процессы, происходящие в древесине. Сразу необходимо проинспектировать углы и при необходимости их проконопатить. Потом отслеживать состояние их, а также соединений бруса. Если нагели вбивались с большим усилием, при усушке брус может на них повиснуть, из-за чего образуются щели. Решить проблему можно околачиванием: берут огромный деревянный молоток и стучат по стенам, вызывая более быструю усадку. Этот же прием используют, если дом садиться слишком медленно.
В видео показаны основные этапы того, как построить дом из бруса. Несмотря на лирические отступления, много ценной информации.
Достоинства и недостатки каркасных домов
Выбирая способ возведения, хозяин просматривает плюсы и минусы различных строений.
К преимуществам каркасников относят:
Сравнительно недорогая стоимость застройки. На обустройство фундамента, отделку и материалы для возведения стен смета будет ниже, чем при использовании блочного, штучного материала или ж/б конструкций. Нет необходимости использования тяжелой специальной техники. Мокрые работы сведены к минимуму. Что касается земляных работ, то их объем зависит от выбора основания, например, обустройство свай обойдется практически без рытья траншей. Оперативность. Средний по размерам каркасный дом 6 на 6 м своими руками три мастера соорудят за 3 месяца, плюс 2-2,5 месяца на отделку. Итого, при условии наличия всех материалов, от начала до конца цикл занимает не более полугода – это очень быстро. Нетребовательность в уходе. Если выбран качественный материал, строения из оцилиндрованного бревна или клееного бруса не нуждаются в регулярной пропитке антисептиками, прочими смесями. Дом не дает усадки, как другие деревянные сооружения. Технологию применяют для сооружения объектов на нестойких, сейсмоопасных грунтах. Качественная тепло-, гидроизоляция надежно защищает жилой дом от теплопотерь, посторонних шумов. Небольшая толщина стен облегчает доступ к содержимому
Это важно для работ по дополнительному утеплению, внутренней прокладке кабелей и пр. Деревянные панели не обладают значительной массой, это позволяет сэкономить на фундаменте
Гладкие фрагменты стен не нужно штукатурить перед отделкой. Свойство не ограничивает варианты декорирования с возможностью дополнительного утепления, изоляции. При необходимости каркасный дом быстро разбирают и перевозят на новое место
Правильный демонтаж – залог успешной и оперативной повторной сборки.
Минусы тоже есть:
Для получения качественного результата не экономят на проекте. Если нет знаний, планировку и создание проекта поручают специалистам. Опытный мастер разработает план с учетом узлов, соединений, коммуникаций и пр. Дерево считают горючим материалом, поэтому к выбору подходят с особой тщательностью. Покупают материалы хорошей степени просушки, обработанные антипиреном
Защитную пропитку от огня периодически подновляют
При сооружении двух и более этажного объекта уделяют внимание звукоизоляции перекрытий, стен. В противном случае гул и вибрация при хождении будут слышны по всему дому
Плюсов больше, поэтому технология строительства востребована и популярна в самых разных климатических зонах. Благодаря отсутствию циклов мокрых работ застройку ведут в любое время года.
Подготовка участка
Пошаговое строительство любого каркасного доманачинается с подготовительных работ. Изначально нужно определиться с местом для строительства, убрать с этой территории все, что может помешать возведению нового дома (деревья, кусты, траву и т. д.). Если пропустить этот этап, разметка участка может быть с погрешностями, что приведет к неровным стенам и проблемами с эксплуатацией дома.
Важно! В зависимости от рельефа местности, нужно определиться с типом фундамента. При необходимости территорию выравнивают, ведь плитный и ленточный фундамент требует ровного слоя почвы. Свайный или столбчатый фундамент подходит для бугристой местности
Свайный или столбчатый фундамент подходит для бугристой местности.
После этого приступаем к разметке участка. Этот этап позволяет прослеживать ровность стен на первом этапе земляных работ (рытья траншей для фундамента). К нанесению разметки на землю стоит отнестись со всей ответственностью, чтобы избежать ошибок в дальнейшем. Если разметка будет неровной, то и стены будущего дома будут идти неправильно, а исправить это на последующих этапах строительства очень сложно.
Разметка проводится следующим образом: по углам будущего строения ставятся колышки, а между ними растягивается нитка
Важно следить, чтобы угол был ровным. Но если используется столбчатый (свайный) фундамент, разметка проводится иначе. Тогда на земле отмечается месторасположение каждой отдельной сваи
Тогда на земле отмечается месторасположение каждой отдельной сваи.
Преимущества винтовых свай
Внутренняя и внешняя отделка
Когда каркас и кровля каркасного дома 6х6 сделаны, приходит черёд утеплять фасады. На рынке представлено множество современных материалов с высокими показателями тепло- и звукоизоляции. Самые популярные утеплительные материалы — минераловата и пенополистирол. Утеплитель крепится между стойками каркаса и закрепляется монтажной пеной.
Фасад обшивают сайдингом, фасадной плиткой, отделывают кирпичом, наносят на поверхность краску или декоративную штукатурку. Внутреннюю поверхность стен отделывают, как и любой другой дом, обоями, керамической плиткой. Пол покрывают линолеумом, ламинатом или любыми другими напольными отделочными материалами.
Пошаговая инструкция строительства каркасного дома
Критерии выбора винтовых свай
Марка и толщина стали
Чаще всего встречаются сваи из стали Ст3 — не слишком твёрдой и легко поддающейся коррозии, зато самой дешёвой.
Более надёжны сваи из высококачественной стали (марок 20, 25, 30 и др.) — здесь достаточно толщины 4–5 мм при условии хорошей антикоррозионной защиты. Сваи из нержавеющей стали рассчитаны на службу в течение 60 и более лет, но в силу очень высокой цены их применение оправдывает себя лишь тогда, когда на первом месте стоит скорость строительства, — в остальных случаях оказывается выгоднее железобетонный фундамент.
Способ защиты от коррозии
Дешевле всего стоят сваи с односторонней защитой битумным лаком или битумной мастикой — это покрытие часто наносят прямо на объекте перед монтажом конструкции. И конечно, оно в большинстве случаев сдирается о содержащуюся в грунте гальку при завинчивании сваи. Винтовые сваи отлично подходят для строительства фундаментов на склонах, но при высоте стволов свай над землёй более 1 м их нужно укреплять металлическими подкосам.Современное полимерное покрытие (например, на основе эпоксидной смолы) защищает металл в течение 10-15 лет — теоретически на это время должен увеличиться срок службы сваи. Полимерный слой довольно прочен, но и он может быть повреждён при прохождении сваи сквозь крупнозернистый песок и гравий (хотя эксперименты обычно показывают его хорошую сохранность). Наиболее долговечны (если не брать в расчёт нержавейку) горячеоцинкованные сваи с двусторонним порошковым покрытием.
Тип наконечника
Несущая способность сваи и её сопротивление выдёргиванию силами морозного пучения обеспечивается не столько стволом, сколько лопастью, погружённой в плотные слои грунта и расположенной ниже глубины промерзания. Слабое место сварной сваи (с маркировкой СВС) — швы крепления лопасти к стволу. Качество этих швов обязательно нужно проверить при покупке: они должны быть равномерными и без пропусков. Сваи с литым наконечником (СВСЛ) имеют единственный (по месту стыка наконечника со стволом) сварной шов, который способны разрушить лишь выдёргивающие нагрузки. Это оптимальный выбор для домов со сравнительно тяжёлыми стенами (из бруса, бревна или пеноблоков).
Стоимость винтовых свай
| Из стали марки Ст3 толщиной 4 мм, сварная, с односторонним антикоррозионным покрытием (битумный лак) | 1 100-1 300 |
| Из стали марки 20 толщиной 4 мм, сварная, с односторонним полимерным покрытием | 1 600-1 800 |
| Из стали марки 20 толщиной 4 мм, сварная оцинкованная, с двусторонним полимерным покрытием | 1 800-2 200 |
| Из стали марки 20 толщиной 4 мм, оцинкованная, с двусторонним полимерным покрытием и литым наконечником | От 2 500 |
| Из нержавеющей стали толщиной 3 мм, с литым наконечником | От 12 000 |
Фундамент
Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент
Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:
- мелкозаглублённый монолитный или сборный ленточный фундамент;
- столбчатая конструкция основания;
- свайные винтовые основы.

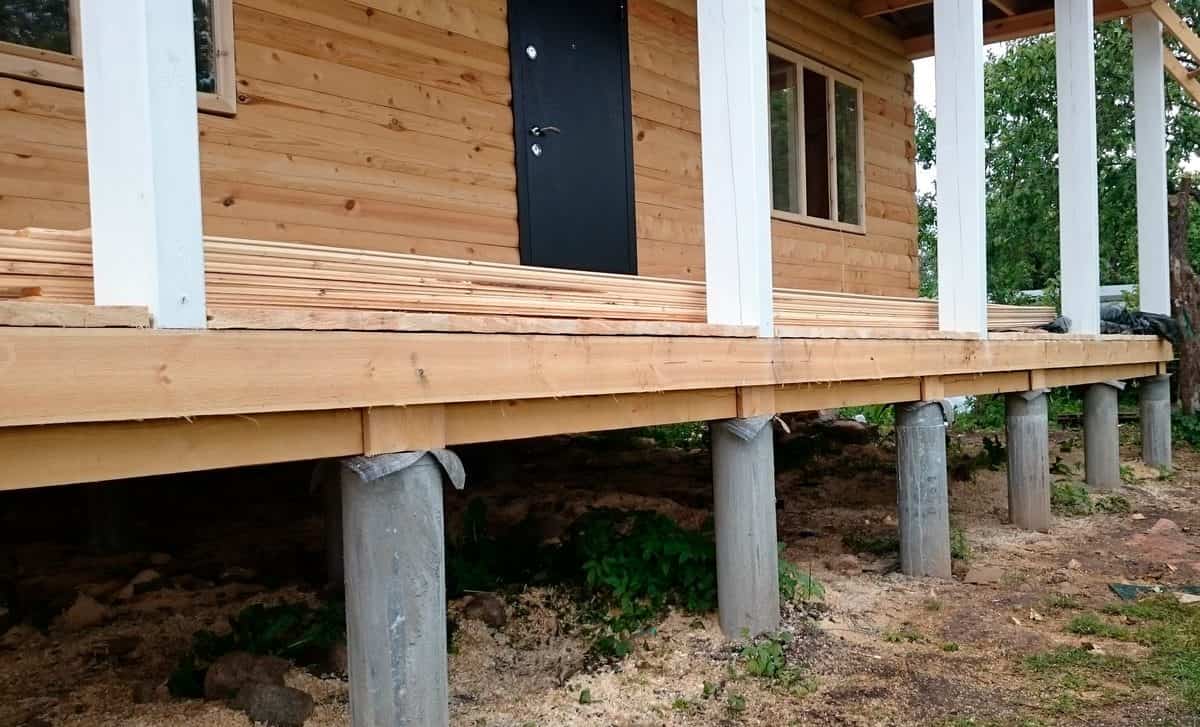

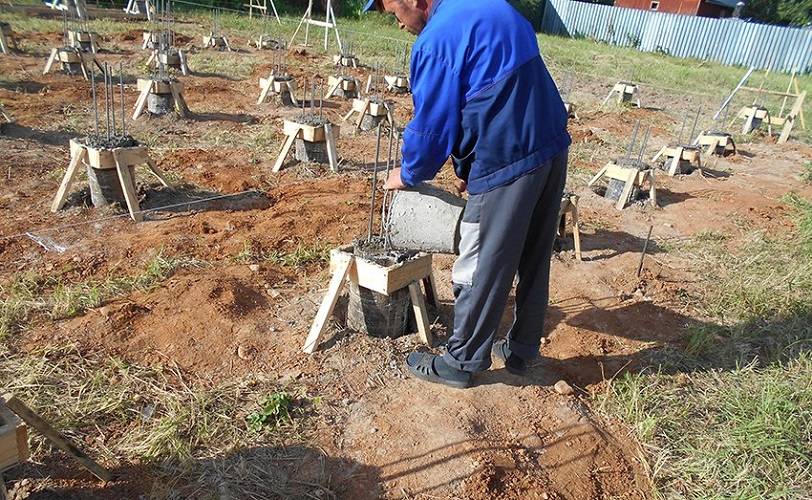

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:
- Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
- На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
- После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
- Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
- В опалубку заливается бетон на высоту 5 см.
- После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
- Заливается бетон.
Для изготовления каркаса ростверка используют прутки сечением 12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.
Утепление и настил пола
После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).
Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.
Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.
Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом.
Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.
В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.
Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.
Что необходимо учитывать при создании свайного фундамента
Важно учитывать нагрузку дома на основание, свойства почвы, уровень промерзания. А затем можно переходить непосредственно к строительству
- Первым шагом в создании основы является проработка почвы: необходимо снять верхний плодородный слой, удалить корни.
- Далее следует разметка участка. Как правило, для этого применяют веревки и колышки.
- Перед тем, как начать погружать сваю в грунт, удобно выкопать небольшую ямку. Сваю устанавливают вертикально, при этом надо быть очень внимательным: отклонения, даже на сантиметр не допускаются.
- После того, как все сваи будут смонтированы, нужно привести их концы в одно положение, иначе ростверк будет лежать неровно.
- Сваи заливают бетоном.
Фундамент под каркасный дом
Проводим вычисления
Укладка фундамента под каркасный дом
Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

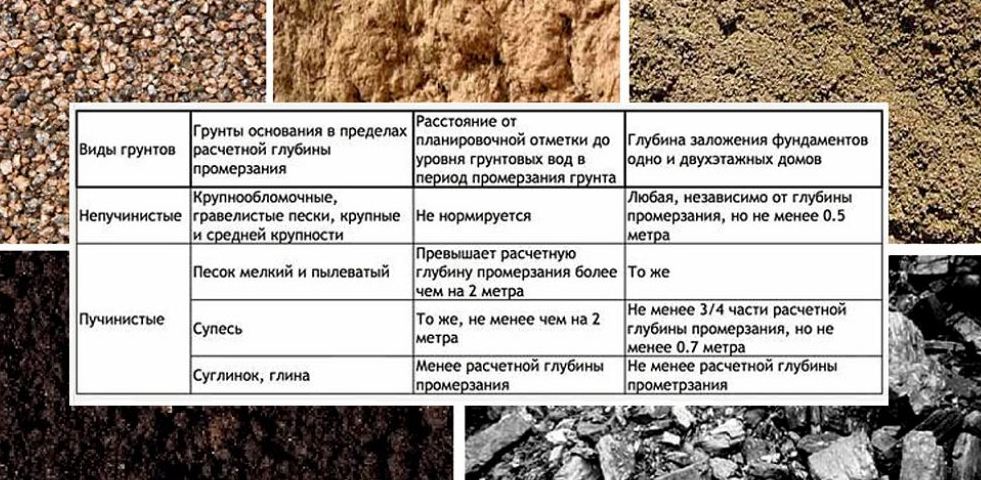

Анализ грунта на участке под строительство
Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.
Сделать правильный выбор поможет анализ земли, взятой со строительного участка. Что он поможет определить:
- Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
- Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
- Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.
Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

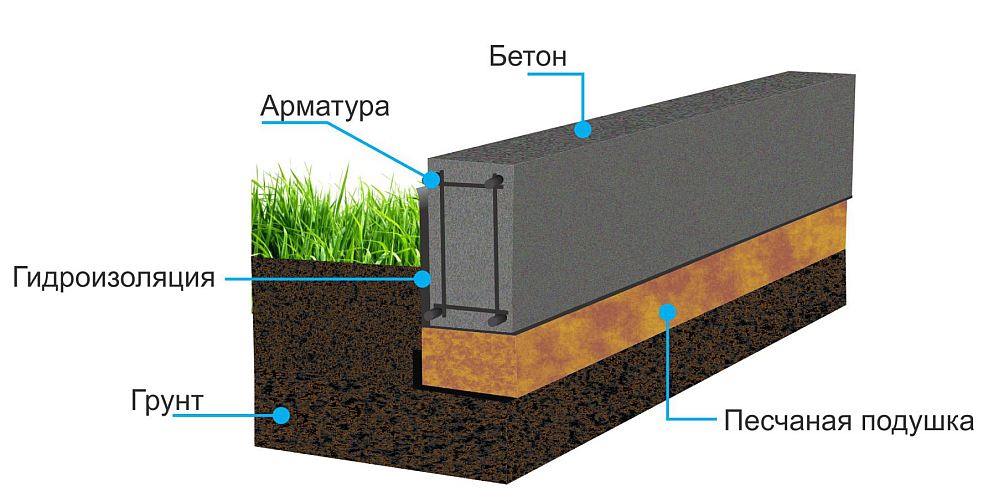

Особенности ленточного фундамента
Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.
Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.
Последовательность возведения ленточного фундамента:
- Рытье траншеи и укладка песчаной подушки на ее дно.
- Гидроизоляция стенок траншеи.
- Монтаж деревянной опалубки.
- Сборка и установка армирующей сетки.
- Заливка опалубки бетоном и его уплотнение.
Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

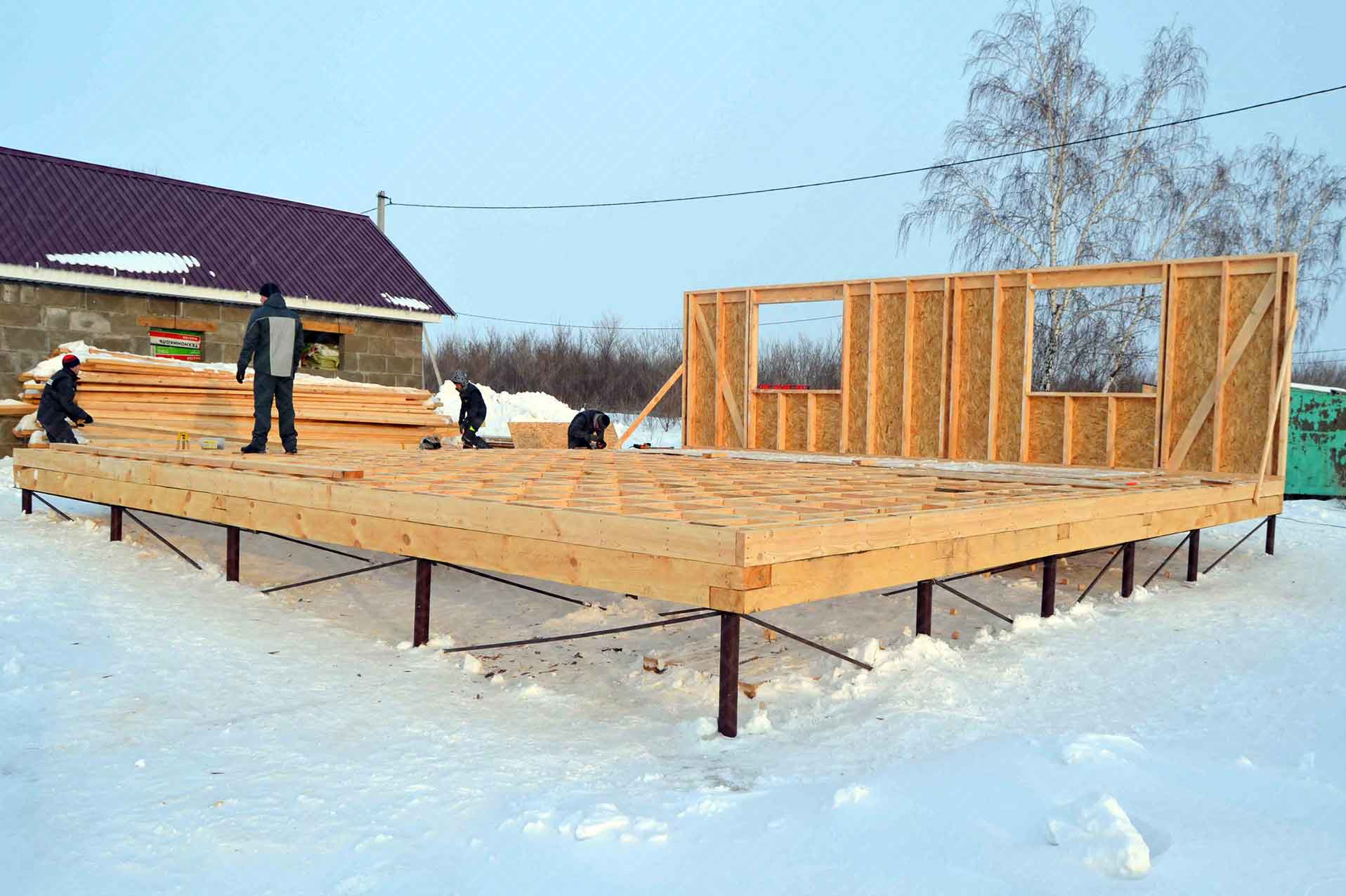

Свайно-винтовой фундамент – простое и доступное основание для дома
Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

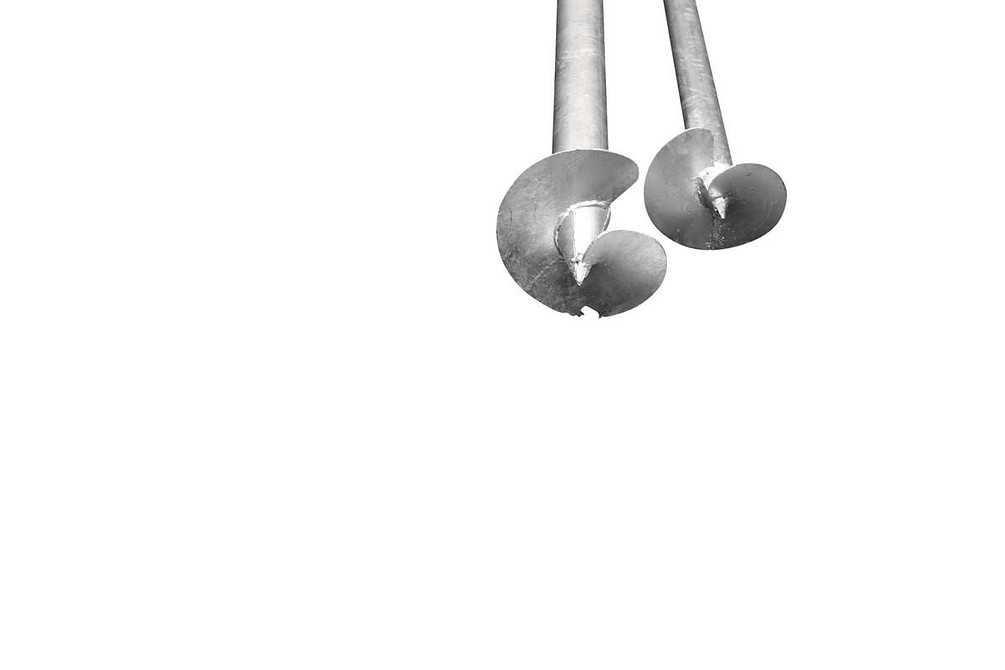

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

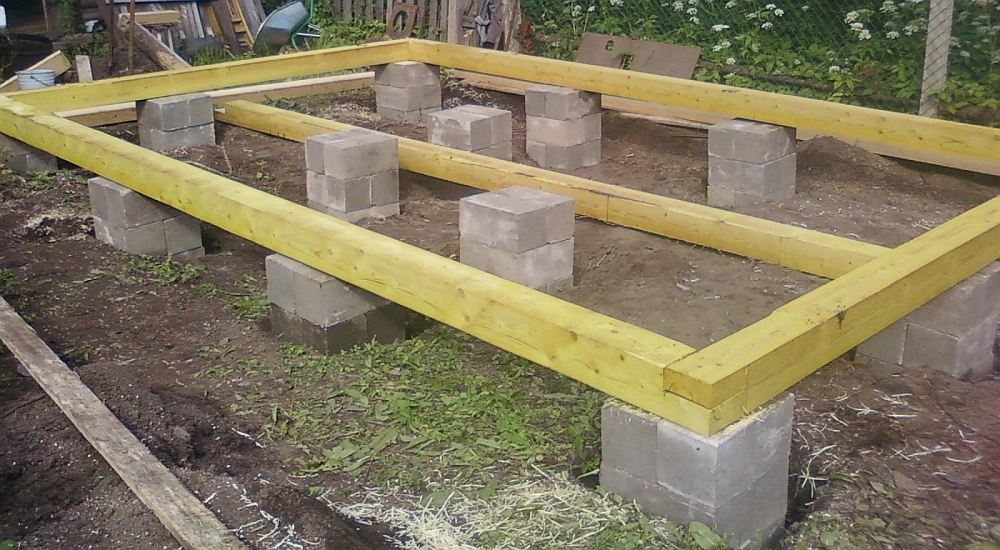

Укладка столбчатого фундамента
Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.
Работы выполняют пошагово:
- По выбранному периметру в земле бурят круглые скважины.
- В них устанавливают связанный из арматуры металлический каркас.
- Опускают в скважины опалубку из обсадных труб.
- Обрезают надземные элементы по одному уровню.
- Заливают скважины бетоном и уплотняют его.
Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

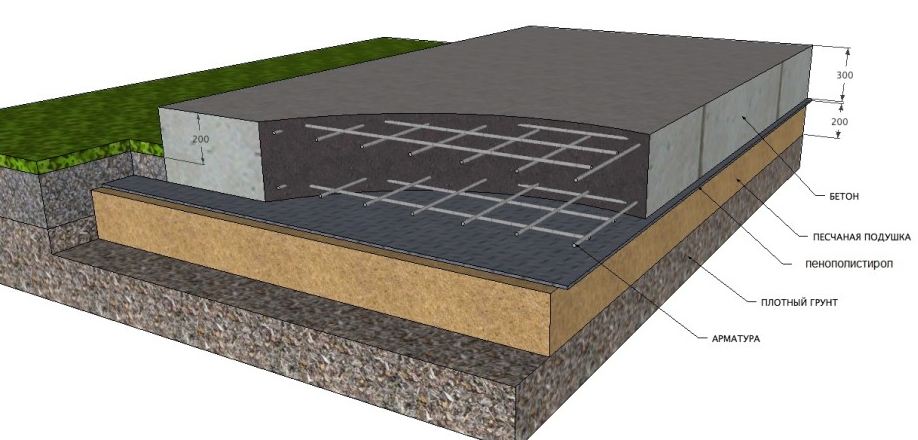

Плитный фундамент – когда немалые вложения оправдывают себя
Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.
Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.
Технология укладки основания предполагает
- Снятие верхнего слоя почвы (плодородного).
- Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.
- Настил гидроизоляционного материала.
- Установку деревянной опалубки.
- Монтаж и установку сетки, связанной из ребристой арматуры.
- Заливку бетона и его последующее уплотнение специальной вибрационной машиной.
Высота плитного основания обычно составляет 100 мм.
Возведение фундамента под каркасный дом
Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.
Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.
Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.
Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.
Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.
Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.
Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.
Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.
А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.
Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.
Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.
Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

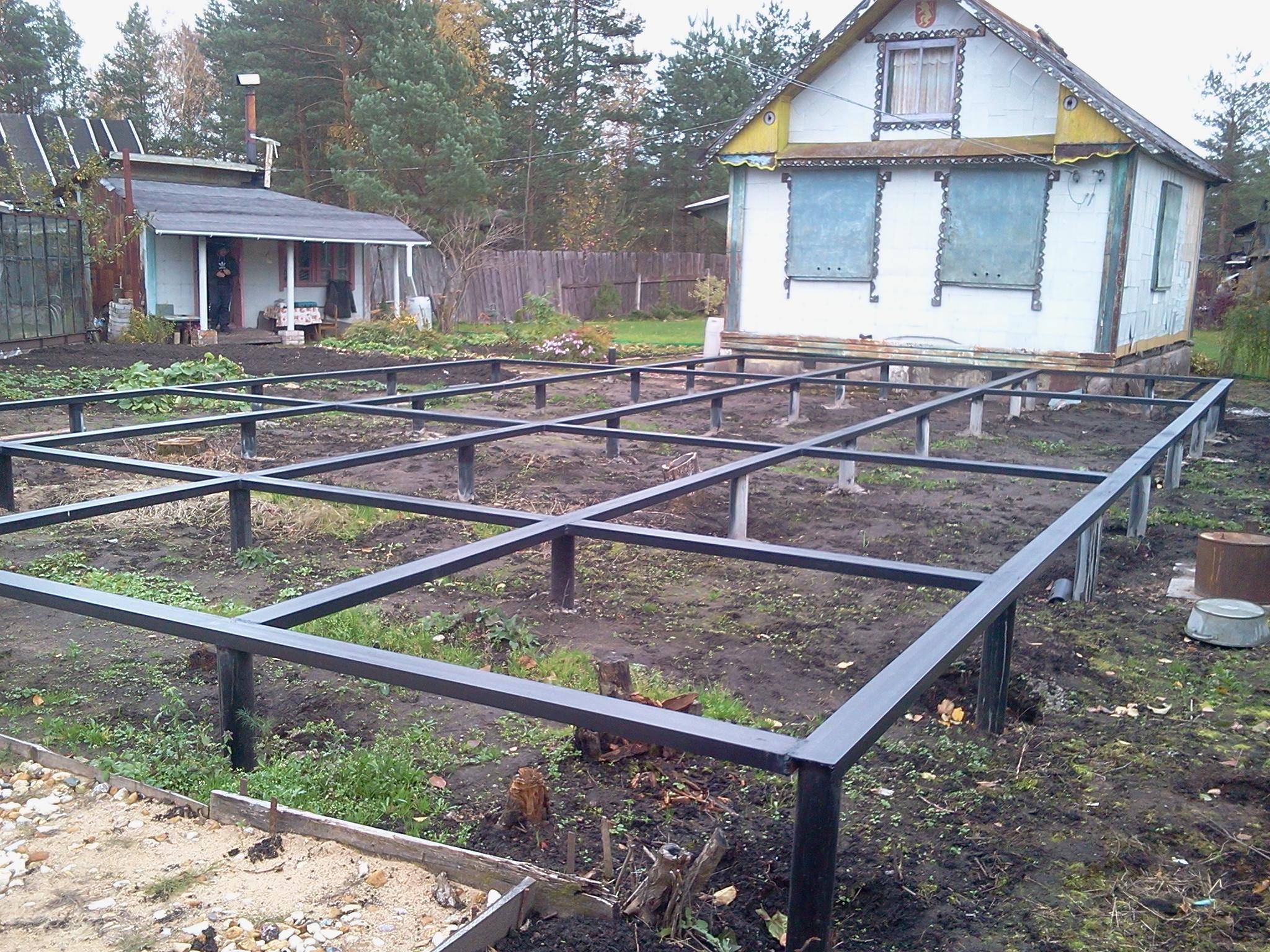

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.
Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.
Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.
Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

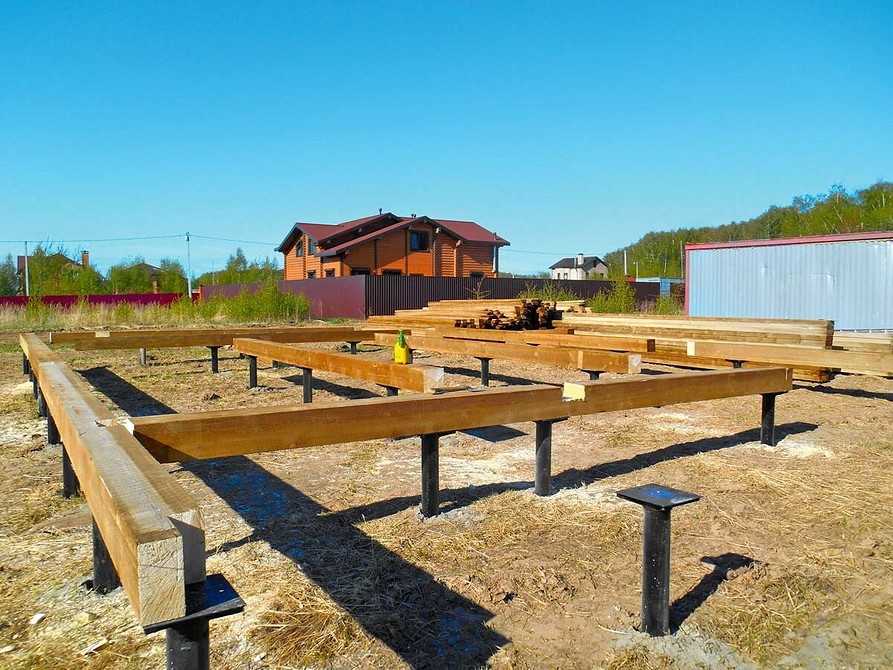

Монтаж фундамента сваями винтового типа
Работы предполагают несколько этапов:
- На первом шаге строители должны рассчитать нагрузку, которую будет оказывать дом на основание. Также в расчет принимаются природные нагрузки.
- Дом проектируют на основании геологических данных. Сюда входят: свойства грунта, уровень промерзания почвы, уровень залегания подземных вод. В процессе исследования рельефа окружающей местности делают разметку будущего фундамента.
- По разметке выкапывают специальные ямы, в которые в дальнейшем будут вкручивать сваи.
- Сваи монтируют по углам фундамента. Также их устанавливают в местах, где соединяются внешние и внутренние стены.
- Затем начинают вкручивание свай. Оголовки фиксируют специальными крепежными приспособлениями. Вкручивание выполняют при помощи стальных стержней. Сваю нужно закрутить ниже отметки промерзания грунта. При этом нежелательно пересекать твердый почвенный слой.
- После вкручивания оголовки срезают болгаркой. Это необходимо для последующего заполнения внутреннего пространства бетоном. После заливки бетонную смесь тщательно трамбуют и оставляют для сушки. Данная процедура служит дополнительной защитой от коррозии и предупреждает попадание в полость воды.
- Заполнив сваи бетоном, приваривают оголовки на место и покрывают их антикоррозийной смесью. Сваи также желательно покрасить или обработать водозащитным раствором.

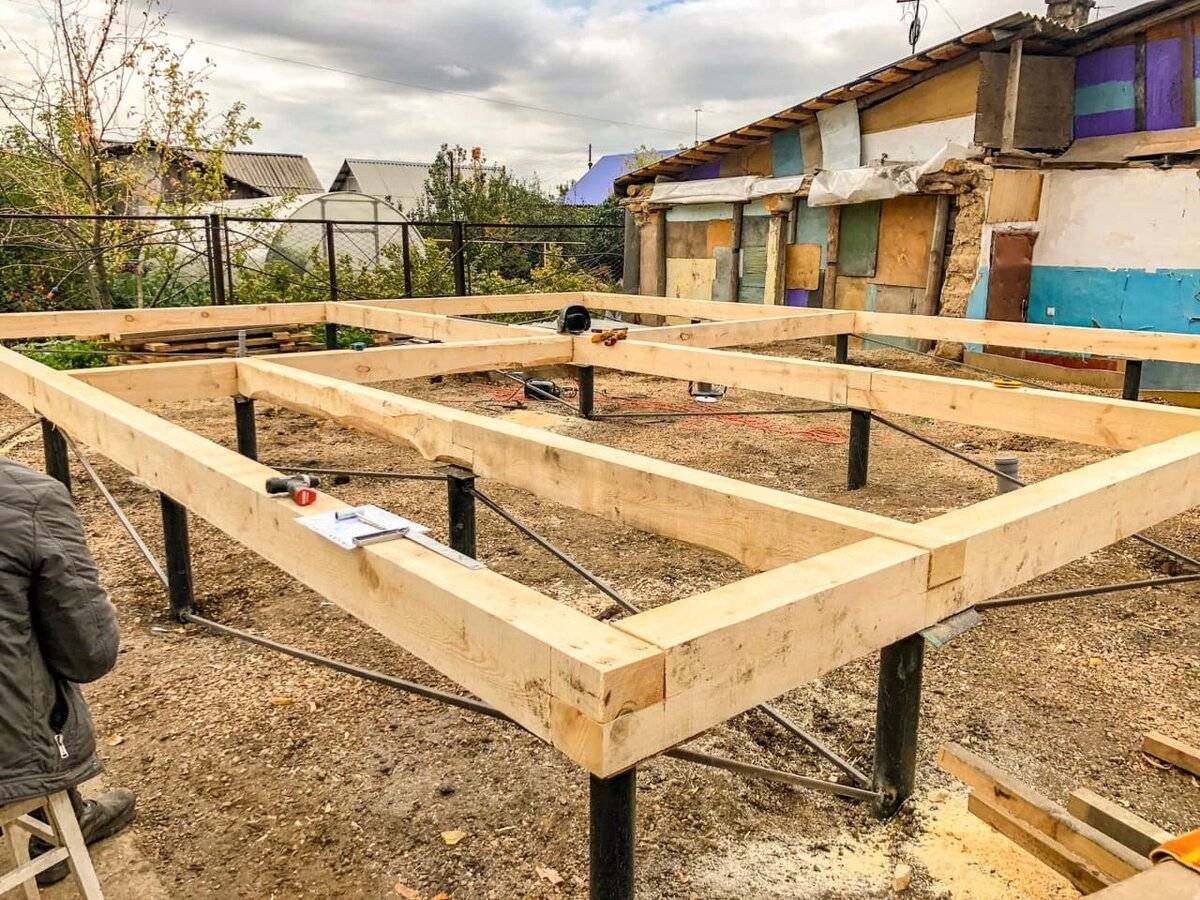

- Следующий этап предполагает подготовку бруса. Хорошо просушенную древесину покрывают антисептическими растворами и просушивают.

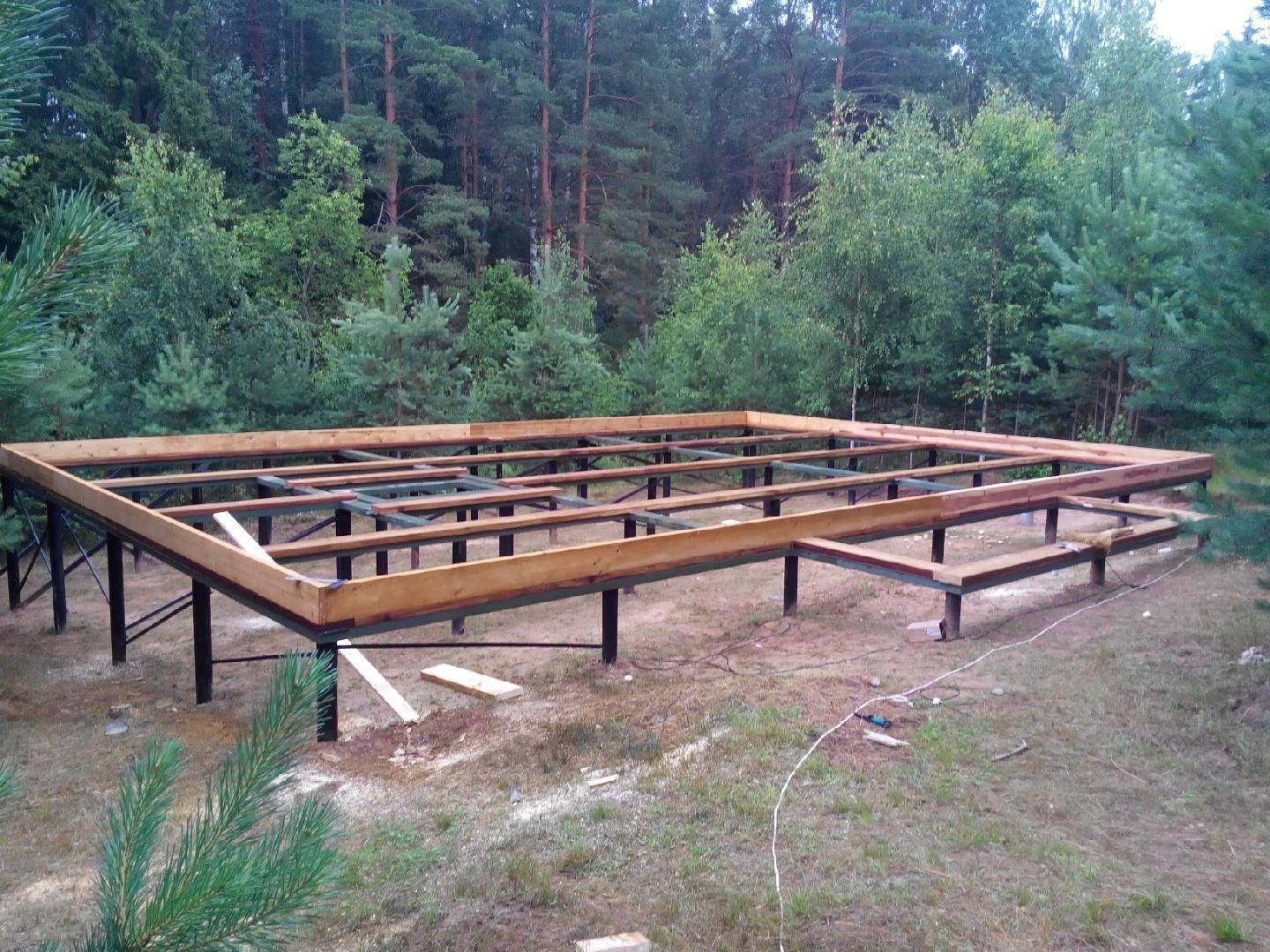

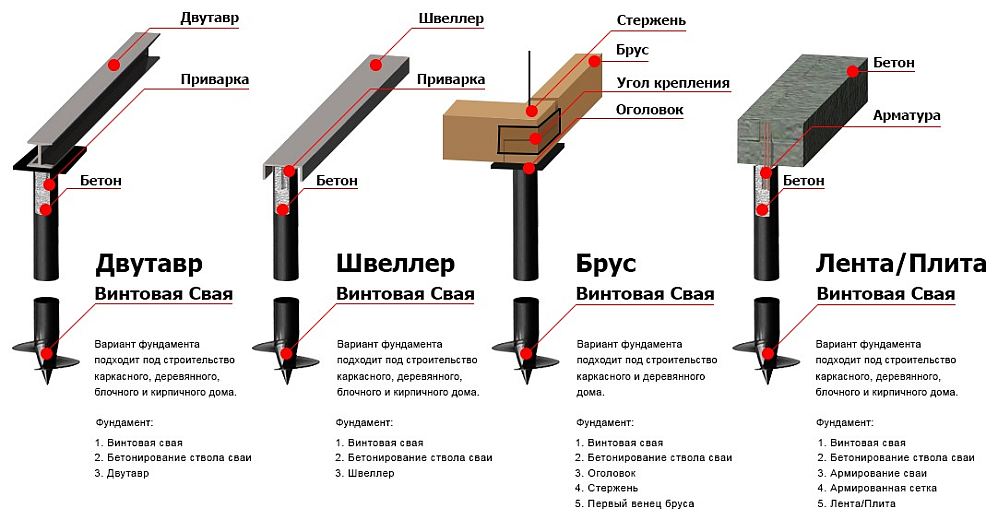

- Далее приходит время ростверка – крепление к основаниям свай стальных или деревянных балок. В пространство между стержнями и балкой в два слоя застилают рубероид.
Фундамент для постройки каркасного дома: требования к основанию
Каркасный дом своими руками
Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.
Каркасный дом своими руками пошаговое фото.
Подготовка участка
Что понадобится сделать на участке, где строю каркасный дом своими руками:
- Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
- Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.
Навес для хранения досок.
- Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
- Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
- Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.
Разметка участка
Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.
Разметка участка под строительство.
Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.
Факторы, влияющие на длину опор
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:
- Плотность почвы.
- Перепад высоты между разными точками участка.
Плотность грунта
Глубина погружения опоры
Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.
Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.
Перед вами таблица плотности и несущей способности различных почв.
| Вид грунта | Плотный грунт | Грунт средней плотности |
|---|---|---|
| Песок (крупная фракция) | 6 | 5 |
| Песок (средняя фракция) | 5 | 4 |
| Супесь (в сухом виде) | 3 | 2.5 |
| Супесь пластичная (влажная) | 2.5 | 2 |
| Песок (мелкая фракция) | 4 | 3 |
| Песок влажный (мелкая фракция) | 3 | 2 |
| Глина | 6 | 2.5 |
| Глина влажная | 4 | 1 |
| Суглинок | 3 | 2 |
| Суглинок влажный | 3 | 1 |
