Преимущества и недостатки такой лестницы
Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.
Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:
Недостатки таких лестниц:
- Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
- Легкие конструкции при спуске-подъеме немного пружинят.
- Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
- Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.
Этапы работы
Предварительный расчет
Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.
Замеры
Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.
Проектные работы
Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.
Изготовление
Детали стального основания изготовят на производстве по чертежам с вашими размерами.
Монтаж
На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.
Видео: Лестница из профильной трубы
Приставная лестница для бытовых работ
Существует несколько способов сборки своими руками приставной лестницы из профильной трубы. Если вы не знакомы с тонкостями работы сварочным аппаратом, ступеньки можно зафиксировать при помощи болтов и уголков, однако сварная конструкция является более прочной.
Вместо приставной лестницы можно сделать стремянку – сооружение, удобное для строительных работ
Итак, нам потребуются:
- профильные трубы длиной 200-250 см с сечением 40 мм – 3 шт.;
- стальные пластины аналогичного сечения – 4 шт.;
- металлические уголки – 12-16 шт.;
- верстак;
- бытовой сварочный аппарат;
- набор 3-миллиметровых диодов;
- болгарка с дисками по металлу;
- наждачная бумага (шлифмашинка);
- ЛКМ по металлу (краска, антикоррозийная грунтовка).
Конструкция металлической лестницы сварена из профиля и уголков
Перед тем как сварить лестницу из профильной трубы, необходимо одну заготовку разрезать на несколько частей по 30 см – получатся ступеньки. Их количество зависит от длины профиля: например, из двухметровой заготовки получится 6 маленьких отрезков.
Так выглядит металлический каркас с разметкой и комплект перекладин для приставной лестницы
- делаем разметку – на длинных перекладинах обозначаем места сварки, интервалы между отметками – 25-30 см;
- если для дополнительной фиксации необходимы уголки – привариваем сначала их;
- чтобы конструкция обрела стабильность, производим сварку перекладин и крайних ступенек, таким образом, получаем прямоугольную раму;
- привариваем оставшиеся короткие отрезки;
- концы профиля делаем глухими – для этого используем металлические пластины;
- зачищаем неровности швов;
- грунтуем и покрываем специальной краской.
Если вам потребуется лестница большей длины, используйте другой профиль, например, с сечением 50 мм. Чем тяжелее и длиннее конструкция, тем мощнее и толще должна быть труба.
Винтовая лестница на второй этаж
Сооружение винтового типа используют, когда существует дефицит площади или возникает необходимость в дополнительном оригинальном дизайнерском элементе. В процессе подготовки необходимо приобрести инструмент: сварочный аппарат с диодами, циркулярную пилу, ножовку по металлу, напильник, шлифмашинку, молоток, рулетку и маркер. Наиболее простой вариант – ведущая на второй этаж лестница из профильной трубы в виде столба, к которому по спирали крепятся ступеньки.
Винтовая лестница на второй этаж, собранная из металлического профиля и деревянных ступенек, не только функциональна и удобна, но и служит украшением для дома из кирпича или дерева
В качестве опоры выступает толстостенная труба круглого сечения, длина которой зависит от расстояния от пола первого этажа до пола (или потолка) второго этажа. Из второй трубы, с тонкими стенками, но большего диаметра, необходимо сделать гильзы, оптимальная длина которых – 22-25 см. Гильзы будут нанизываться на опорный столб одна за другой уже с приваренными рамами ступеньки. Приступки бывают различной формы (прямоугольной, овальной), но наиболее удачный вариант – удлиненный равнобедренный треугольник, вершиной приваренный к гильзе.
Интересное дизайнерское решение – вынос винтовой лестницы наружу и оформление входа на второй этаж с улицы
- Привариваем рамы для ступенек к гильзам.
- Нанизываем гильзы на центральную опору.
- Устанавливаем опорный столб на бетонное основание, закрепляем в верхней части.
- Придаем ступеням нужное положение, свариваем гильзы между собой.
- Для придания прочности соединяем ступени металлическими столбиками и с внешней стороны.
- Зачищаем, грунтуем и красим всю конструкцию целиком.
- Декорируем ступени (подойдут доски, толстая фанера, листы металла).
Кроме профиля часто для устройства винтовых конструкций используют косоуры – прочные металлические балки.

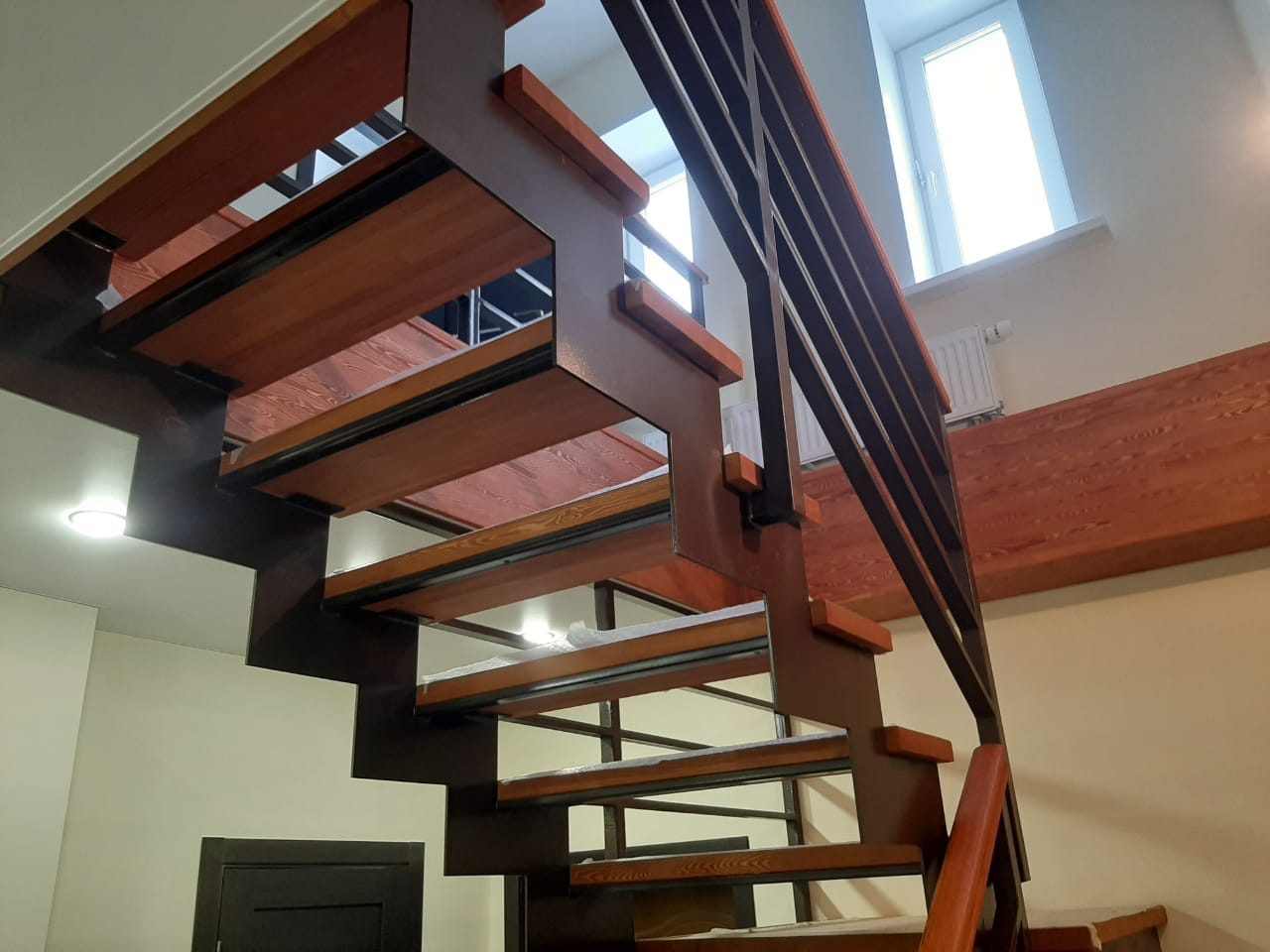

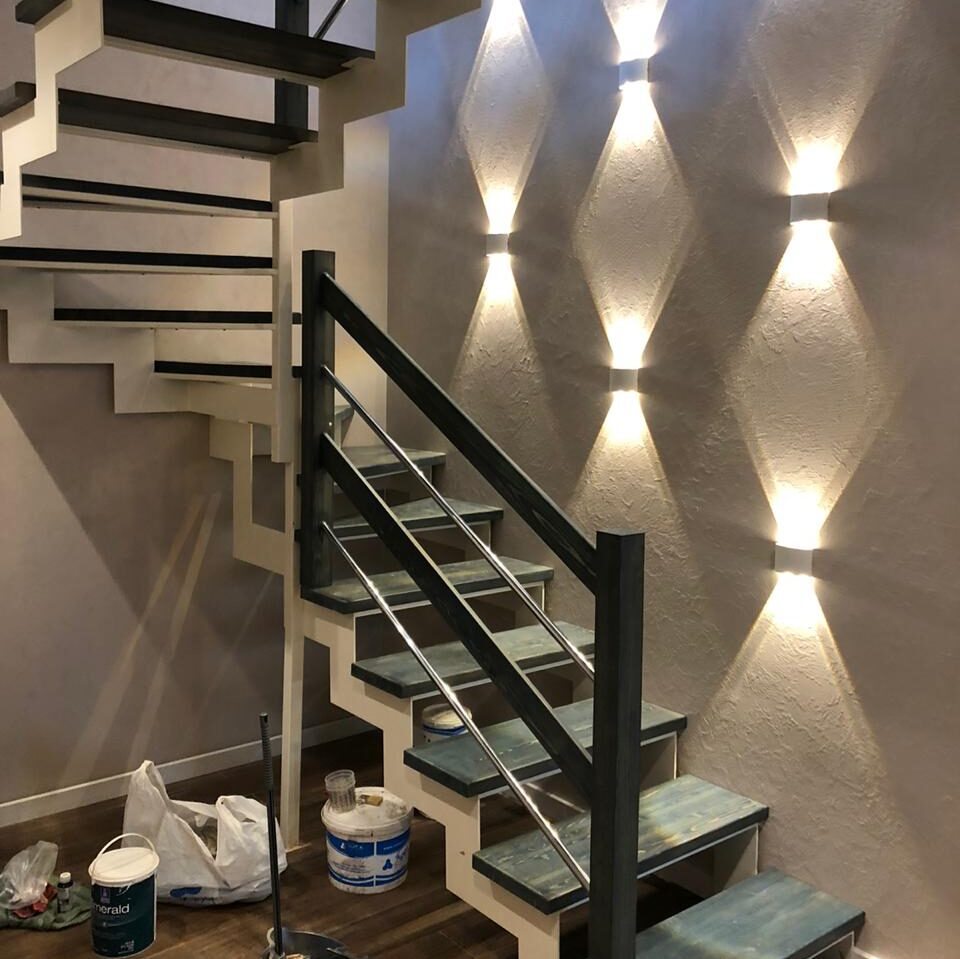

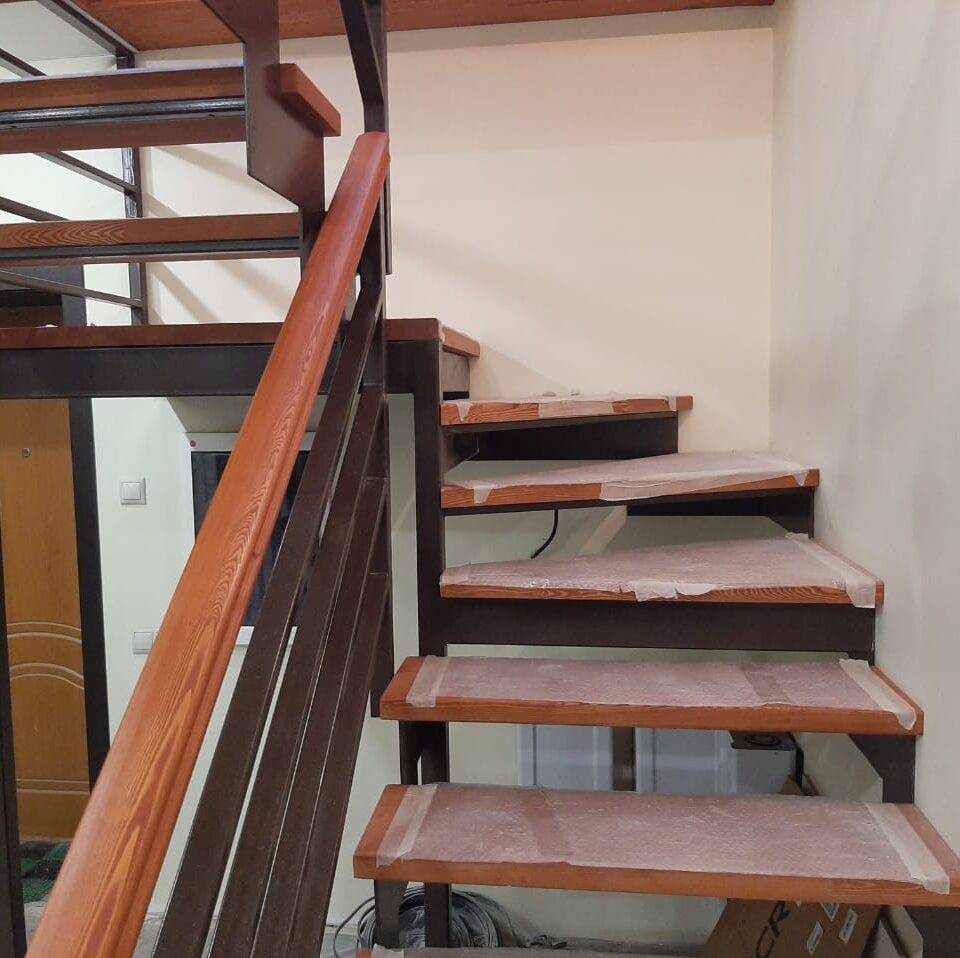

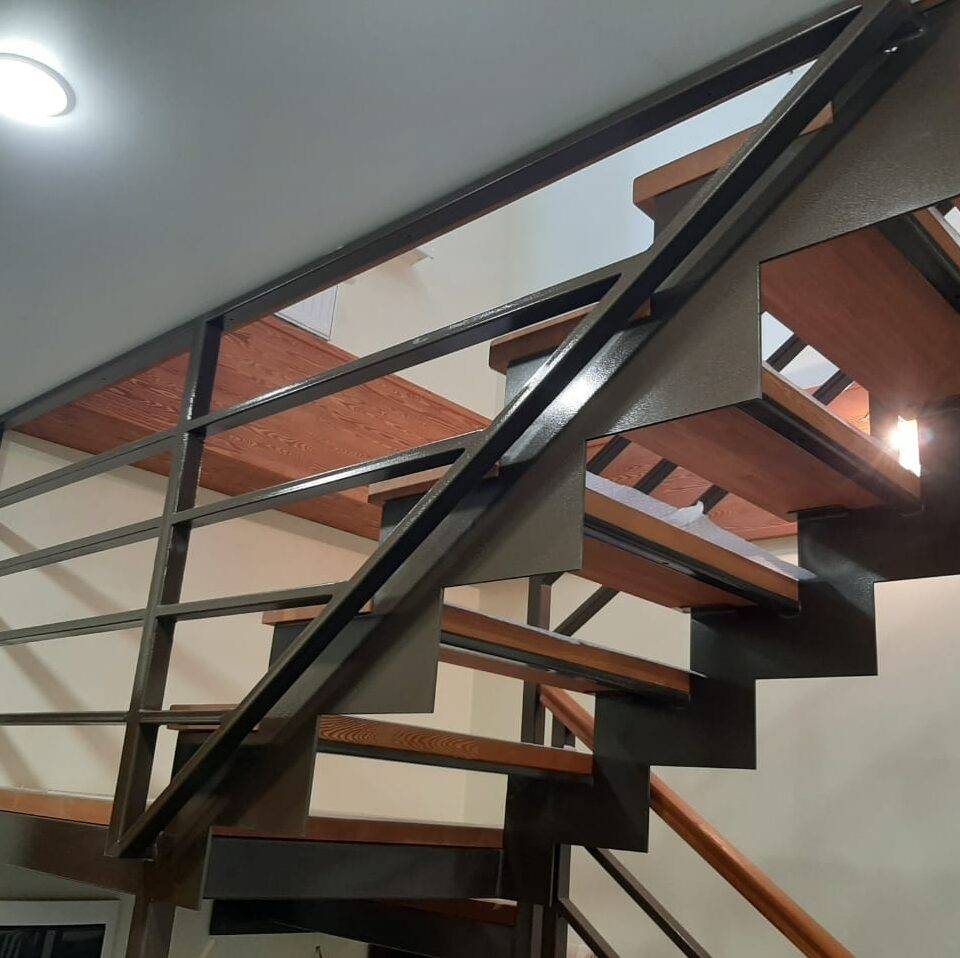

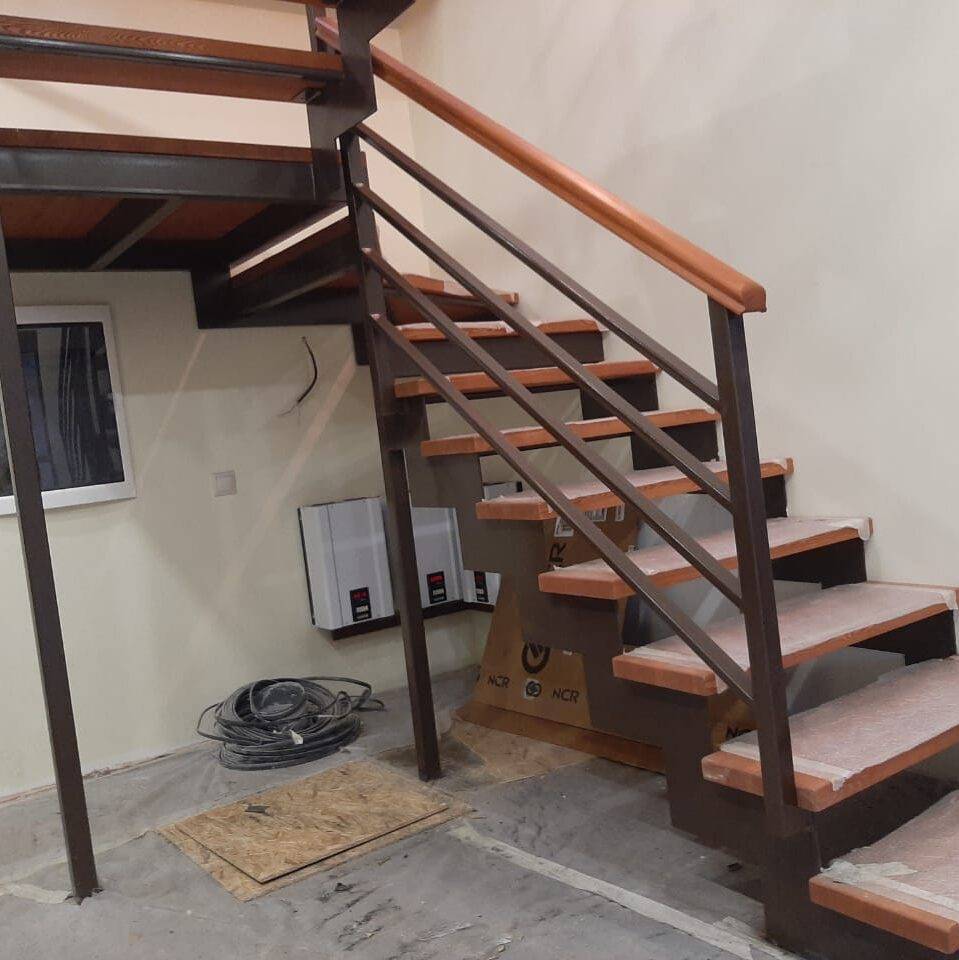

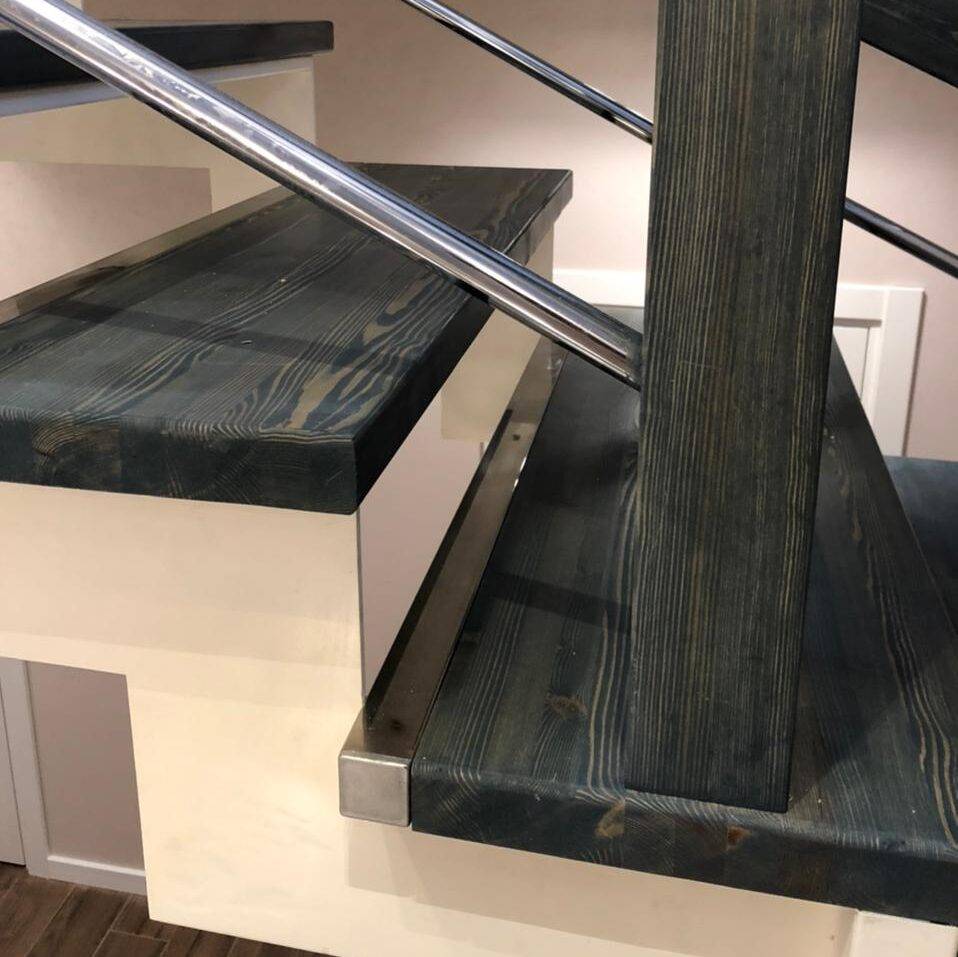

Примеры выполненных работ
Стоимость каркаса
От 55 000 рублей.
Рассчитать предварительную стоимость каркаса в Вашем помещении можно по телефону.
Менеджер задаст несколько уточняющих вопросов и сразу озвучит предварительную стоимость.
Заполните данные и наш менеджер перезвонит Вам в течение 5 минут!
В отличие от каркасов лестниц из дерева, каркас из листового металла обеспечивает отсутствие скрипов при эксплуатации.
Для изготовления металлического каркаса для лестницы используется листовой металл толщиной минимум 6 мм.
Лестница на листе может быть выполненная с любым углом поворота с использованием либо площадки, либо забежных ступеней.
П-образный марш с площадкой
- Каркас из листового металла
- Ступени — лиственница
- Ограждения — металл + дерево
от 140 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
П-образный каркас с забежными ступенями
- Каркас из металла
- Ступени — лиственница
- Ограждения — металл + дерево
от 140 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
Выезд замерщика-проектировщика на объект
Инженер измерит ваше помещение, подготовит при вас 3D проект лестницы, порекомендует интересные варианты, ответить на все вопросы.
*до 50 км от МКАД выезд бесплатный.
П-образный с площадкой
- Каркас из металла
- Ступени — ясень
- Ограждения — стекло
от 180 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
Прямой марш
- Каркас из металла
- Ступени — лиственница
- Ограждения — прутья металлические
от 145 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — .
Срок производства каркаса — 10 дней.
В 95% случаев мы предлагаем меньшую стоимость без потери качества производства!
Как мы этого добиваемся:
- Оптовые скидки на проверенные материалы от партнеров (до 30% экономии);
- Оптимальный подбор материалов и поставщиков (до 15% экономии);
- Налаженный рабочий процесс без потери времени (до 10% экономии).
Или свяжитесь с нами и мы рассчитаем стоимость работ и материалов по оптовым ценам!
Изготовление деревянных ступеней, подсветка
По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.
И на следующие пару лет каркас обзавелся временными деревянными ступенями.
Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.
Со стойки для дрели снял верхнюю часть, закрепил ее струбцинами на столе, вместо дрели установил перфоратор – в патрон дрели сверло не вошло. Сложность в процессе сверления в том, что нужно точно выставить высоту сверления относительно центра отверстия, в котором установлен перфоратор. А боковой упор, по которому двигается ступень, должен быть строго параллелен оси перфоратора, иначе – сверло поведет в сторону.
Перед обработкой все ступени и площадки «примерил» на каркас.
В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.
Деревянная лестница на металлическом каркасе
Существуют несколько типов подобных конструкций. Каркас лестницы изготовлен из металла, а ступени – из дерева. Модель относится к типу открытого каркаса на двух косоурах. Как правило, перила устанавливаются стальные или алюминиевые. В такой модели часто отсутствуют подступени, что придает конструкции легкий, воздушный вид. Такое решение широко используется в интерьерах типа техно или хай-тек.
Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.
На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.
Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.
Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.
Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.
Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.
После завершения сборки можно приступать к обшивке конструкции.
Видео по строительству железной лестницы
Способы установки металлических каркасов
Существует два варианта установки каркасной конструкции из металла:
- Металлические лестницы со скрытым способом установки;
- С открытым способом установки.
Скрытая каркасная конструкция
Скрытый – при использовании такого варианта каркасной конструкции, к внешнему виду не предъявляется жестких требований, так как предусматривается что все видимые части будут закрываться в последующем. Установленный металлический каркас облицовывается предпочтительным декоративным материалом под ваш интерьер, чтобы не нарушать общий стиль.
Материалом изготовления может служить относительно дешевые швеллера или двутавровые балки с уголками различного размера, к которым происходит закрепление ступеней и подступней. Сама балка из швеллера в последующем закрывается гипсокартонном или деревянными панелями.
Открытая каркасная конструкция
Открытый каркас является видимой частью лестничной конструкции, требующей тщательной обработки и покрытия лакокрасочным материалом. Такой вариант визуально выглядит легче и при должном подходе идеально вписывается в лестничную конструкцию.
По способу изготовления, открытые подразделяются на каркасные конструкции:
- с одним косоуром;
- с двумя косоурами.
Открытый каркас на одном косоуре – по центру лестничной конструкции устанавливается несущая балка, на которой установлены площадки или косынки, для закрепления ступеней. Полступеньки в таком виде каркасной конструкции не устанавливаются. Визуально данный вид конструкции выглядит воздушным и легким. Если планируется монтаж широких маршей, для исключения прогиба ступеней по краям, рекомендуется приварить по бокам дополнительные консоли.
Открытый каркас на двух косоурах – система установки похожа как с одним косоуром, только расположение балок не по центру, а по краям ступеней. Для закрепления ступеней на балке устанавливаются косынки (кобылки), закрепление ступеней происходит с внутренней стороны, чтобы не нарушать целостность проступи. Данный вид каркаса более надежен и предназначен для широких маршей.
Для изготовления косоуров используется прямоугольный металлический профиль. По форме выполняется в виде прямой несущей балки или лесенкой. Открытая лестница на металлокаркасе своими руками требует тщательную обработку, красивый вид сварочного шва и качественное покрытие лакокрасочным материалом (без потеков) чтобы не портить внешний вид лестничной конструкции.
Выбор профиля и его возможности
Сборка конструкций
Справившись с самой трудной задачей, с расчётами, приступают к разметке профиля и созданию каркаса по чертежам. Этот процесс несложный, поэтому переходят непосредственно к свариванию элементов из труб. Некоторые предпочитают соединение на крепежах, но это намного сложнее и занимает довольно много времени. Далее подробно разберём, как сварить лестницу из профильной трубы.
Собираем маршевый пролет
Монтаж самодельной маршевой конструкции зависит от её вида:
- крепление на одной усиленной профтрубе;
- сваривание элементов и образование ломаных косоуров.
На одной профильной трубе
Для первого варианта необходимо приобрести профтрубу с сечением 150×150 мм. Она обеспечит надёжную прочность. Для проступей необходимо обеспечить опоры. В их качестве выступают листы металла 3-4 мм, ширина которых должна составлять ½ значения проступи на схеме.
Варить подставки для ступеней на трубе можно несколькими способами:
1. В местах крепления ступеней с определённым шагом привариваются заранее подготовленные листы, служащими подставкой для ступенек. Но на одном сварочном шве элементы нагрузку не выдержат. Следует обеспечить им подпорку. Её роль могут сыграть кусочки арматуры из такого же листа или профиля меньшего сечения. Но, специалисты отмечают, что эстетика такой лестницы не на высоком уровне.
2. Дизайн второго варианта намного привлекательней. Для начала нарезаются детали опоры из такой же трубы, что и несущая деталь. Один из торцов срезается под углом наклона лестницы. В этом месте опоры привариваются к основе. Со второго конца навариваются пластины для ступеней.
Нагрузка на лестницу получается немалая, особенно в точке касания основной трубы к полу. Нужно распределить нагрузку равномерно. В месте касания опорной трубы с перекрытием нужно наварить пластину из металла толщиной от 5 мм.
На ломаных косоурах
Следующий вариант каркаса лестницы из профильной трубы – ломаный марш, заменяющий балки в деревянных изделиях. К его плюсам относят низкую стоимость и небольшой вес, если сравнивать с изделием на одной трубе. Трубы приобретаются с сечением 40×60 мм. Допускается чуть больше, но не меньше.
Статья по теме: Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров
Сварка каркасной детали производится также двумя способами:
1. Сначала нарезают заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем последовательно элементы сваривают под прямым углом и получают готовый косоур. К недостаткам такого способа относят громоздкую работу по свариванию и возможность неравномерного соединения.
2. Второй способ сварки боле эстетичный и относится к одному из лёгких. Необходимо в трубе с одной стороны вырезать болгаркой деталь в виде равнобедренного треугольника. Одна сторона материала остаётся не тронутой. После этого трубу сгибают до образования прямого угла, выполняют фиксацию стыков.
Сборка винтовой конструкции
Монтаж самодельной винтовой лестницы начинают с установки трубы-опоры строго вертикально. В её роли должна служить деталь с круглым сечением и как можно большей толщины. Это обосновано огромной нагрузкой на неё. На полу у основания опоры устанавливается толстая и надёжная площадка. Во время проведения строительных работ сваривается крестовина и заливается бетонной стяжкой.
Далее переходят к опорам под ступени. Их также можно сделать двумя способами, в зависимости от сечения профильной трубы:
1. Из металлопрофиля с сечением 20×20 мм или 30×30 мм свариваются детали. Должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучится с подгонкой по размеру каждой детали, можно предварительно сделать лекало. Из деревянных брусков формируется нужная форма и крепится на лист фанеры. Остаётся внутрь вставлять металлические отрезки и сваривать их между собой.
2. Для второго способа приобретаются трубы с сечением 40×60 мм. Для сварки нарезаются элементы, равные рабочему радиусу. На каждый их торец навариваются детали с таким же сечением и длиной чуть меньше размеров проступи в виде литеры «Т».
После подготовки опор их приваривают к круглой основе лестницы в местах расположения ступеней согласно проекту. Для большей надёжности опору под ступени усиливают подпоркой, прикреплённой к основе.
Варианты лестниц под ключ
П-образный марш с площадкой
- Каркас из листового металла
- Ступени — лиственница
- Ограждения — металл + дерево
от 140 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
П-образный каркас с забежными ступенями
- Каркас из металла
- Ступени — лиственница
- Ограждения — металл + дерево
от 140 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
Выезд замерщика-проектировщика на объект
Инженер измерит ваше помещение, подготовит при вас 3D проект лестницы, порекомендует интересные варианты, ответить на все вопросы.
*до 50 км от МКАД выезд бесплатный.
П-образный с площадкой
- Каркас из металла
- Ступени — ясень
- Ограждения — стекло
от 180 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — бесплатно.
Срок производства каркаса — 10 дней.
Прямой марш
- Каркас из металла
- Ступени — лиственница
- Ограждения — прутья металлические
от 145 000 р.
Доставка: по Москве и МО — бесплатно.
Выезд проектировщика до 50 км от МКАД — .
Срок производства каркаса — 10 дней.
В 95% случаев мы предлагаем меньшую стоимость без потери качества производства!
Как мы этого добиваемся:
- Оптовые скидки на проверенные материалы от партнеров (до 30% экономии);
- Оптимальный подбор материалов и поставщиков (до 15% экономии);
- Налаженный рабочий процесс без потери времени (до 10% экономии).
Или свяжитесь с нами и мы рассчитаем стоимость работ и материалов по оптовым ценам!
Пример монтажа лестницы на «ломаных» косоурах — пошагово
После того как будет составлен проект и произведены расчеты необходимых материалов, можно приступать к работам.
Для изготовления металлической лестницы из профильной трубы самым используемым ее размером является прямоугольное сечение 60×80 мм. Кроме нее, потребуется труба размером в 25×25 или 30×30 мм для перемычек поверхности ступеней, на которые будут монтироваться доски проступей.
Для скрытого закрепления деревянных проступей на каркасе рекомендуется использовать специальные анкеры с саморезами, например «Fisher TB». Их размер будет зависеть от толщины доски ступени, так как они должны будут не только закрепляться в трубе каркаса, но и на ⅔ входить в толщину доски. Пример такого анкера и принцип его крепления — хорошо показаны на иллюстрации ниже.
Разновидности лестниц
Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.
Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.
Направляющие различаются по виду:
- Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
- Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.
В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.
Маршевая
Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.
Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.
Маршевая лестница из профильной трубы 60 на 40
Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.
Винтовая
Имеет эстетичный вид и экономит значительное пространство
Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант
В качестве направляющих используются центральная опора и винтовой косоур
Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур
В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.
Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.
Винтовая
Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.
Стремянка
В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.
В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.
Стремянка
Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.
В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.
Может дополняться элементами:
- На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
- В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
- Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».
Каркас для бетонной лестницы
Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.
Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.
Разновидности лестниц из профильной трубы
Металлические лестницы из звеньев прямоугольного сечения имеют различную конфигурацию в зависимости от условий эксплуатации, планировки помещений и архитектуры зданий.
Выбор конструкции делается по таким критериям:
- требуемая пропускная способность;
- максимальная нагрузка;
- эстетическая составляющая;
- допустимый размер;
- соответствие интерьеру;
- собственные финансовые возможности.
Сделать практичное и красивое сооружение по силам любому мастеру, имеющему опыт обращения с бытовыми инструментами. Качественное выполнение задачи во многом зависит от правильности проектирования и составленных чертежей.
Маршевая
Маршевые конструкции представляют собой пролеты со ступеньками и перилами, соединенными на площадках. По устройству могут быть поворотными и прямыми. Такие лестницы из профтрубы используются для передвижения людей внутри и снаружи зданий, оборудования крутых склонов на местности.
В зависимости от высоты строения делается один маршевый пролет или несколько. Одинарная конструкция устанавливается при входе в дом, подвал, на чердак или внутри здания при большой площади комнат. Лестницы из нескольких маршей делаются для оборудования подъема между двумя близко расположенными стенами.
Количество ступеней на одном марше составляет 14-20 при крутизне 40-80 º.
Винтовая
Винтовые сооружения выбираются с целью экономии места в строениях, не отличающихся большой площадью. Частью ее основы является центральная стойка, выходящая на второй этаж, где она жестко закрепляется на плите перекрытия. Изделие состоит из спиральной опорной трубы, изогнутого поручня, ступеней и перемычек.
Крепление деталей осуществляется к стойкам между плитами или к несущей стене. Правильно спроектированная спиральная конструкция отличается презентабельностью, прочностью и надежностью. Сооружение отлично вписывается в любой интерьер, занимая минимум полезной площади.
Стремянка
Самодельную стремянку изготавливают для постоянного или временного использования. Исходя из предназначения выбирается складная или монолитная конструкция. Цельная стремянка представляет соединенные перемычками марш и обратные опоры. После проведения строительства или ремонта изделие распиливается на звенья для повторного использования или сдачи на металлолом.
Складное устройство имеет подвижное соединение для приведения в рабочее и транспортное положение. Соединение может быть шарнирным, накидным, болтовым, цепным и тросовым. Ступени делают неподвижными или поворотными.
Делаем каркас своими руками
Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.
Маршевая лестница
Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.
Кстати, закрепить ступени можно при помощи двух способов:
- Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
- Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.
Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.
Каркас для винтовой лестницы
Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:
- Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
- Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.
Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.
Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.
Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обpaбатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.
Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.
Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.
Как сделать антикоррозийную обработку
Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.
Антикоррозийная обработка будет состоять из таких этапов:
- Конструкцию следует обезжирить.
- При помощи преобразователя обработать ржавчину.
- Загрунтовать все.
Строительство винтовой лестницы
Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.
Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями
Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно
