Камин с водяным отоплением

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

• Подставка для установки камина.
• Бак расширения.
• Труба из меди, чтобы присоединить конструкцию.
• Контролёр, чтобы управлять процессом обогрева.
• Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
• Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
• Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
• Теплообменник, если форма присоединения является открытой.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м. По этой норме рассчитывается ее величина в каждом конкретном случае

В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Трубы — нержавейка или металлопластик

Если система отопления строится на базе водогрейного котла, то обвязку его разрешается делать не только стальными трубами, но и металлопластиковыми и полипропиленовыми. Однако если воду будет греть дровяная печь, то контур с теплоносителем от нее стоит создавать только из нержавейки.

При большой закладке дров вода в змеевике печной топки может быстро разогреться до 100 градусов и закипеть, подобные температуры долгое время способна выдержать лишь сталь

Металлопластик рассчитан на работу с теплоносителем, разогретым до 90–95 °С. Кратковременно он способен перенести и нагрев до 110–120 °С. При этом автоматика котлов и бойлеров изначально не допускает прогрев воды до таких градусов. Для теплых полов она нагревается до 30–45 °С, а для батарей до 60–65 °С.

Однако в случае с дровяной печкой температуры под сотню – не просто возможны, а далеко нередки. Рисковать и играть в русскую рулетку, делая обвязку этой печи с помощью металлопластиковых труб, не рекомендуется. Лучше всего предпочтение отдать более надежной нержавеющей стали.

Вдобавок выходящие из топки от змеевика патрубки для подсоединения труб контура точно будут нагреваться до сильно высоких температур. От открытого огня их отделяет менее полуметра. Подсоединять к ним любые пластиковые трубы опасно из-за риска расплавления последних.

Какую печку лучше поставить на даче: разновидности

Первое, с чем стоит определиться при выборе печи на дачный домик — определиться с типом печи, который больше нравится. Дровяные печи чаще всего делятся на:

• печь-камины;
• чугунные;
• отопительные, а также отопительно-варочные;
• изразцовые печи;
• печи по типу “булерьян” (длительного горения);
• теплонакопительные;
• “буржуйки”.

Рассмотрим все перечисленные варианты.

Печь-камины

Печь-камин — один из возможных вариантов отопительных приборов, которые могут быть установлены. Отличается наличием дверцы со стеклом, которую можно использовать, чтобы любоваться красотой живого огня. Печи подобного типа выпускаются, как правило, уже со внутренней футеровкой. Она представляет собой облицовочный слой топки печи, находящийся в контакте с открытым огнем. Этот слой защищает стенки от прогорания.

Пример печи-камина

Также она выполняет функцию теплоизоляции. Благодаря этому обеспечивается меньшая потеря тепла, ведь тепло аккумулируется тепло внутри печи. Температура горения печи без футеровки может составлять 300-400 градусов по Цельсию, в то время как с футеровкой — 500-600.

Чугунные печи

Чугунные печи выделяются из всех прочих из-за особенностей нагрева помещения. Если говорить конкретнее, то речь идет о минимальной конвекцией. Такие печи достаточно много тепла аккумулируют внутри себя, после чего распространяют его по всему помещению.

Пример чугунной печи

Полученное от топки такой печи тепло ощущается более приятным и мягким, по сравнению с теплом от металлических печей. Кроме того, чугун считается более долговечным материалом, чем сталь. Вот только у чугунной печи есть одно «но» — помещение будет медленнее нагреваться.

Отопительные и отопительно-варочные печи

Подобный тип печного оборудования предполагает использование стали для оформления корпуса печи, а также отсутствие футеровки. Также данный вид печи отличается отсутствием стеклянной дверцы, которую можно было использовать для наблюдения за огнем.

Подвидом подобной печи являются отопительно-варочные печи. У них имеется варочная поверхность, выполненная из стали или чугуна. Конфорки там могут быть как съемными, так и стационарными.

Пример отопительно-варочной печи

В вопросе внешнего вида, такие печи, конечно, проигрывают многим другим разновидностям, а вот в вопросе функциональность — все наоборот.

Изразцовые печи

Облицовка корпуса подобных печей выполнена из одного конкретного материала — изразца. Он представляет собой элемент керамики, выполненный из обожженной глины. Используется чаще всего для украшения печей и каминов, а также для оформления внутренних и внешних стен зданий.

Пример изразцовой печи

Внешне такие печи будут выглядеть очень привлекательно

Такие печи могут стать ярким элементом интерьера, который будет приковывать к себе внимание всех гостей дачного дома. В вопросе тепла данный вид печи будет проигрывать другим

«Булерьян»

Данная разновидность отопительных печей, в отличие от других, рассчитана на длительное горение. Одной закладки дров хватает, чтобы подобная печь горела 8-12 часов. Топка забивается под самый верх и поджигается. Дрова просто начинают тлеть и будут они гореть достаточно долго.

Пример булерьяна

Как правило, печи по типу «булерьян» часто используются в нежилых бытовых помещениях. Такие печи могут создавать много сложностей для хозяина, а еще они образуют много конденсата. Если ко всему этому быть готовым, то тепла будет очень много.

Теплонакопительные печи

Теплонакопительные печи — печи, которые обладают большой теплоаккумулирующей массой. У них имеется корпус из камня (например, из талькохлорита или пироксенита), а масса может находится в пределах от 300 кг до тонны.

Пример теплонакопительной печи

Набранное внутри себя тепло в результате работы с топливом такая печь может отдавать на прогрев помещения в течение 8, 16 или 24 часов — все зависит от модели подобной печи.

Буржуйки

Каждый хотя бы раз слышал о буржуйках. Да, они имеют небольшой размер, рассчитаны на обогрев помещений до 50 куб. метров. Обращение с такой печью будет простым — нужно лишь закидывать дрова в маленькую печку, чтобы слегка протапливать небольшое помещение.

Пример буржуйки

Срок службы при должном обслуживании будет достаточно большим.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.
3. Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления
4. На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
5. Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

• Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
• Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
• Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
• Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
• Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Популярные модели и их стоимость

Ангара Аква

Мощность 16 кВт, размеры 104 х 70 х 45 см, вес 205 кг, стоимость от 32 000 руб.

Характерная особенность — конвекционная решетка в верхней части. Предназначена для ускоренного обогрева окружающего воздуха.

Цены на модель камина Ангара Аква

ангара аква

Печора Аква

Мощность 18 кВт, размеры 104 х 75 х 49 см, от 40 000 руб.

Топка выложена изнутри огнеупорной футеровкой. Призматические боковые стенки декорированы керамикой. Конвекционная ниша увеличена, может служить для разогрева пищи вместо микроволновки.

Цены на модель камина Печора Аква

печора аква

MBS Thermo Vesta plus

Мощность 11 кВт, размеры 89 х 46 х 44 см, 42650 руб.

Разнообразный модельный ряд достигается возможностями качественного чугунного литья комплектующих деталей. Приличных размеров верхняя площадка позволяет вскипятить чайник или даже приготовить несложное блюдо. При этом теплообменник отсутствует.

Цены на модель камина MBS Thermo Vesta plus

MBS Thermo Vesta plus

ЭкоКамин Эльзас

Мощность 11 кВт, производство Германия, размеры 97 х 145 х 49 см, 189900 руб.

Внешняя красота и многовариантность применения изразцов для внешней облицовки очаровывают. Но совершенно непонятно, каким образом достигается заявленный 80 %-ный КПД. Никаких водяных теплообменников нет.

ЭкоКамин Бавария с плитой и теплообменником

Мощность 11 кВт, размеры 945 х 710 х 540 мм, 47 200 руб.

Увеличение объема топки в ширину позволило получить повышенную тепловую мощность. При этом образовалось достаточно места для расположения варочных конфорок. Удобная опция для небольших загородных домиков с совмещенной кухней-столовой. Призматический остекленный фасад обогревает почти всю комнату.

Мощность 17 кВт, размеры 85 х 48 х 60 см, 66440 руб.

Мощная приземистая печка, основательная и надежная.

La Nordica Termo Cucinotta

Мощность 9,1 кВт, размеры 68 х 86 х 65 см, от 178400 руб.

Итальянцы — признанные законодатели моды не только в одежде и обуви. Некоторые модели каминов достойны установки в королевском дворце. Рекламируемая система «третичного дожига» топлива может вызвать сомнения у профессионального котельщика. При этом заявленный КПД 78,8 % вполне реалистичен при наличии водяного теплообменника.

Классификация водяных отопительных систем по принципу работы

Устройство водяного камина

С технической точки зрения печь камин с водяным контуром отопления представляет собой металлическую топку, где толщина стенок составляет от четырех до шести миллиметров (первый показатель характерен для открытых, а второй — для закрытых каминов).

Фото 1. Водяной камин

Трубки теплообменника располагаются между стенками топки. Чаще всего система теплоносителя содержит порядка сорока литров воды, циркулирующей по трубкам теплообменника и нагревающейся за счет энергии, которая высвобождается во время горения топлива.

Для отвода нагретой воды в отопительную систему, в теплые полы или на бытовые нужды к теплоносителю подключены нужные элементы трубопроводной системы, а также датчики температуры, отвечающие за регулирование подачи воды.

С наружной стороны конструкция дополнена каминным порталом в разнообразном стилевом исполнении, что дает возможность вписывать камин в любой интерьер (см. Декоративные камины в интерьере). Мощность камина управляется в ручном режиме, за счет регулирования воздушного притока в топку.

Преимущества камина водяного типа

Современные камины-печи с водяным контуром предлагают множественные преимущества, в том числе:

• относительно невысокую стоимость водяных каминов в сравнении с прочими типами котлов;
• камины-печи с водяным отоплением имеют совместимость с отопительными системами других типов, которые уже установлены в жилище. Данную установку выгодно использовать в качестве резервного источника отопления в домах, где используются котлы с автоматикой, то есть, работающие на газу, электричестве или дизельном топливе. Твердотопливные котлы в комплекте с печью-камином с водяной рубашкой применять нерационально;
• использование для отопления недорогих и доступных видов топлива;
• система отопления, использующая камин, дает не только возможность обогрева больших помещений, но и сохранения стилевых решений интерьера;
• печь камин с водяным контуром можно установить в разных помещениях, а основным требованием к ним является соблюдение пожаробезопасности. Кроме того, не стоит устанавливать камин в детской комнате;
• не требуется дополнительных затрат электрической энергии, циркуляция энергоносителя производится с помощью естественных процессов физики;
• водяные камины полностью автономны и просты в использовании;
• облицовка камина возможна разнообразными материалами, что гармонично впишет конструкцию в любой интерьер. Так, если обстановка выдержана в классическом стиле, можно украсить камин лепниной из полиуретана. Для комнат, оформленных в стиле кантри, идеальным станет использование кафельной плитки или облицовочного кирпича.

Недостатки камина водяного типа

Несмотря на множество достоинств, есть некоторые вопросы, решение которых не под силу каминам этого типа.

Отопительные контуры в таких системах не обладают достаточным КПД, и поэтому не рекомендуется использовать камины с водяным контуром в зонах очень холодного климата. В такой ситуации потребуется совмещение нескольких видов систем отопления. В тоже время, даже в случае использования водяного камина лишь как дополнительного фактора обогрева помещения, достигается порядка сорока процентов экономии топлива, которое расходуется для функционирования основной системы.

Недостаточная автоматизация. Для запуска отопительной системы понадобится разжигать камин. Однако если он выступает в роли дополнительной системы отопления, данный момент некритичен.

Дополнительные преимущества водяных каминов

Фото 2. Водяной камин

Кроме базовых функций, относящихся к отопительным свойствам, водяные камины обладают рядом дополнительных характеристик. Например, если потребитель проявит желание, камин может быть укомплектован грилем из нержавейки, а также набором приспособлений для готовки пищи на гриле.

Такие опции не только дают возможность получать удовольствие от живого огня в одиночку или в семейном кругу, отапливать жилище и согревать воду, но и готовить вкусные блюда. Для желающих наслаждаться огнем в камине, предусматриваются разнообразные решения в виде прозрачных сферических экранов или боковых стеклянных вставок.

Кроме обычных водяных каминов, разработаны камины комбинированного типа, которые, используя тепло дымохода, способны нагревать воздух. Такие камины с воздушным отоплением позволяют достигать более двадцати процентов топливной экономии, по сравнению с обычными каминами.

Подготовка к строительству и проектировка печного водяного отопления

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

• Возведение корпуса источника тепла, то есть самого камина;
• Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

• Доски для монтажа опалубки;
• Рубероид;
• Щебень;
• Песок;
• Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина. Финальная часть укладки значительно отличается от строительства классического камина

На этом этапе требуется укладка теплообменника.

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Использование и эксплуатационные возможности

Камины и печи с водяным контуром предназначаются для установки, как в дачных домах, так и в частных многоэтажных постройках. За счёт своей высокой эффективности, такие очаги способны выполнять роль основного источника отопления. Также наличие водяной рубашки позволяет выполнить подключение таким образом, чтобы в доме появилась горячая вода и котёл для её регулярного нагрева.

Каминопечь с водяным контуром не зависит от наличия проведённого газа и электричества и тем самым может устанавливаться даже в посёлках и деревнях, где зачастую возникают перебои и отключение данных ресурсов.

К основным особенностям и положительным качествам таких установок относят:

• Возможность подключения практически к любому типу отопительной системы;
• Широкий диапазон цен, брендов, моделей и производителей;
• Для растопки и работы конструкции необходимы просушенные и подготовленные поленья, либо покупные брикеты;
• Рабочий процесс полностью отлаженный, а сама печь может работать в автономном и экономичном режиме;
• Каждая модель имеет своё уникальное и неповторимое стилевое оформление;
• Для небольших помещений возможен выбор углового отопительного агрегата;
• За счёт наличия теплообменника и водяной рубашки, отапливание помещений происходит очень быстро и равномерно.

В данной статье представлено большое количество фото различных моделей и схем установки, которые помогут вам сделать плавильный выбор и определить необходимые для себя визуальные качества очага.

Критерии выбора

Печка камин с водяным контуром может иметь различные характеристики и эксплуатационные возможности

Перед покупкой уделите особое внимание следующим критериям:

1. Определите необходимую мощность отопительного агрегата. Визуально узнать её можно исходя из размеров, формы, расположения очага. Самыми мощными являются массивные чугунные конструкции, имеющие пристенное или островное расположение. Подробней ознакомиться с данным параметром можно изучив прилагающуюся к модели инструкцию. Учитывайте, что для обогрева 10 квадратов, понадобится около 1 киловатта;

Стальная модель, с отделкой боковин огнеупорными материалами

Стальная модель, с отделкой боковин огнеупорными материалами, варочной поверхностью и топкой оснащённой прозрачным огнеупорным стеклом

Принцип отапливания на примере двухэтажного дома

Принцип отапливания на примере двухэтажного дома

1. Каминные печи с водяным контуром могут иметь как отечественное, так и зарубежное происхождение. При выборе отдайте предпочтение проверенному, известному бренду, качество которого проверенно временем;
2. Установка должна отличатся высоким качеством, долговечностью. В качестве материла изготовления основания, отдайте предпочтение чугуну или листовому стальному покрытию, которое дополнительно окрашивается специальной защитной краской. Такие очаги подходят как для регулярного отапливания, так и для периодического обогрева, могут располагаться в помещениях, не имеющих других источников тепла;
3. Печи камины длительного горения с водяным контуром больше подходят для установки в помещениях, в которых вы проживаете постоянно, а также для домов с большой площадью, несколькими этажами.

Схема с указанием прохождения воздушных масс и прогретого воздуха

Схема с указанием прохождения воздушных масс и прогретого воздуха

Некоторые стальные модели с водяным контуром имеют средний КПД

Некоторые стальные модели с водяным контуром имеют средний КПД при небольших габаритах

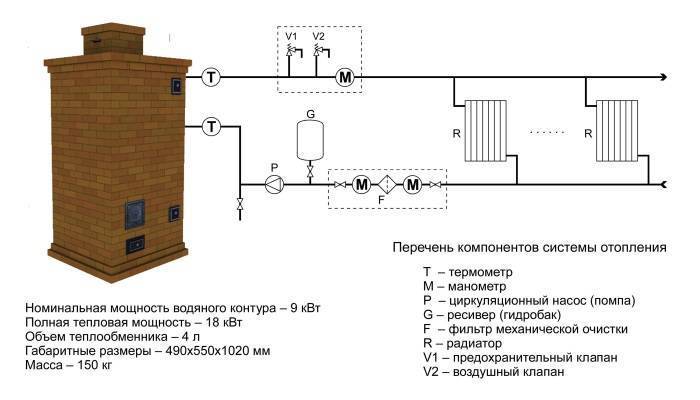

Особенности разводки труб водяного контура

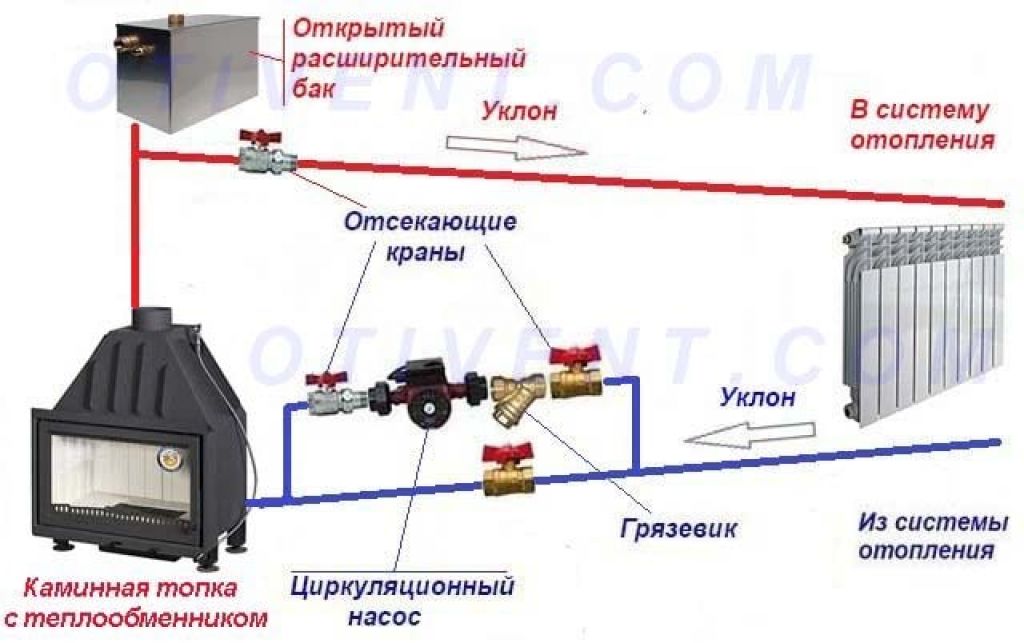

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Как устроены камины с воздуховодами?

Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.

Воздушный метод обогрева.

Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.

Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.

Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.

Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.

Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.

Обвязка камина с воздушным обогревом.

Как работает камин?

Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.

Подача воздуха в камин может производиться двумя способами:

• непосредственно из жилого помещения;
• при помощи воздуховода извне дома.

Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.

Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.
