Камин-печь для бани

Что должна делать банная печь

Хорошая банная печь должна выполнять сразу несколько основных задач:

• нагревать помещение;
• греть воду;
• накалять камни и создавать водяной пар.

В правильно спроектированной бане всегда есть три функциональных помещения:

1. Комната отдыха.
2. Душевая.
3. Парилка.

Во всех трёх всегда соблюдается свой температурный режим. Самая высокая температура должна быть в парилке. Её величина может колебаться от 60 оС до 120–140 оС. Для душевой она не должна превышать 40о С. Если она будет выше, то человеку в душевой комнате будет некомфортно. Самая низкая температура будет в комнате отдыха. Её величина 25–30 оС.

От хорошей банной печи требуется обеспечить нагревание всех трёх помещений, с учётом необходимых температурных требований. При этом она должна ещё и как следует прогреть камни. Без горячих камней пара не будет и это аксиома.

Колпаковые банные печи Кузнецова великолепно справляются со всеми этими задачами. Кроме этого, у них очень высокий КПД и они очень долго держат тепло. Нагретой водой можно пользоваться через двое суток после прогрева бани. В дополнение к этому, тепло прогретой печной конструкции хорошо высушивает все банные комнаты

А это тоже очень важно

В общем, если вы решились на постройку печи по системе Кузнецова, то вы получите очень современный, удобный и экономичный печной нагреватель для своей бани.

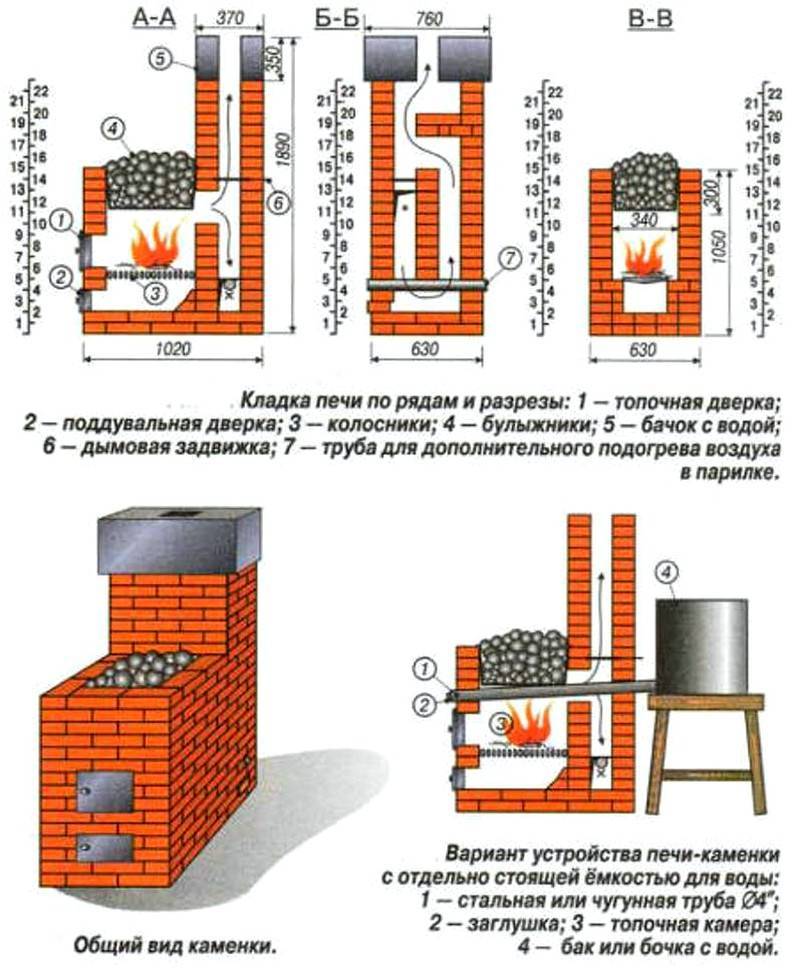

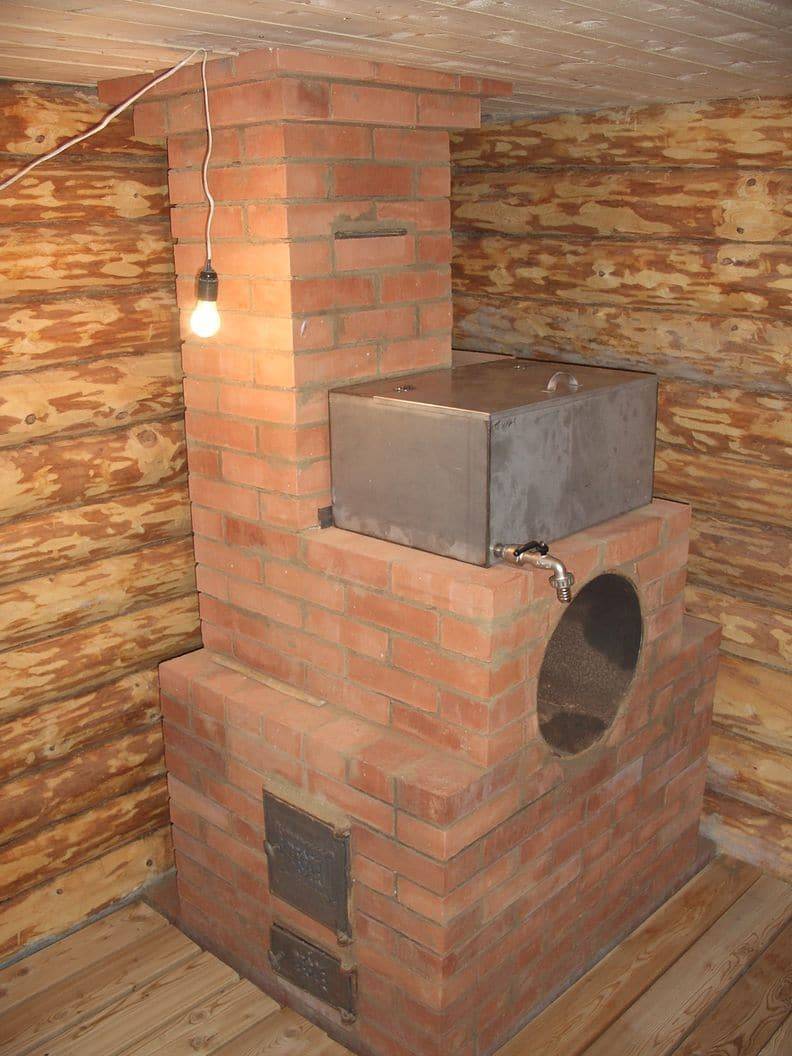

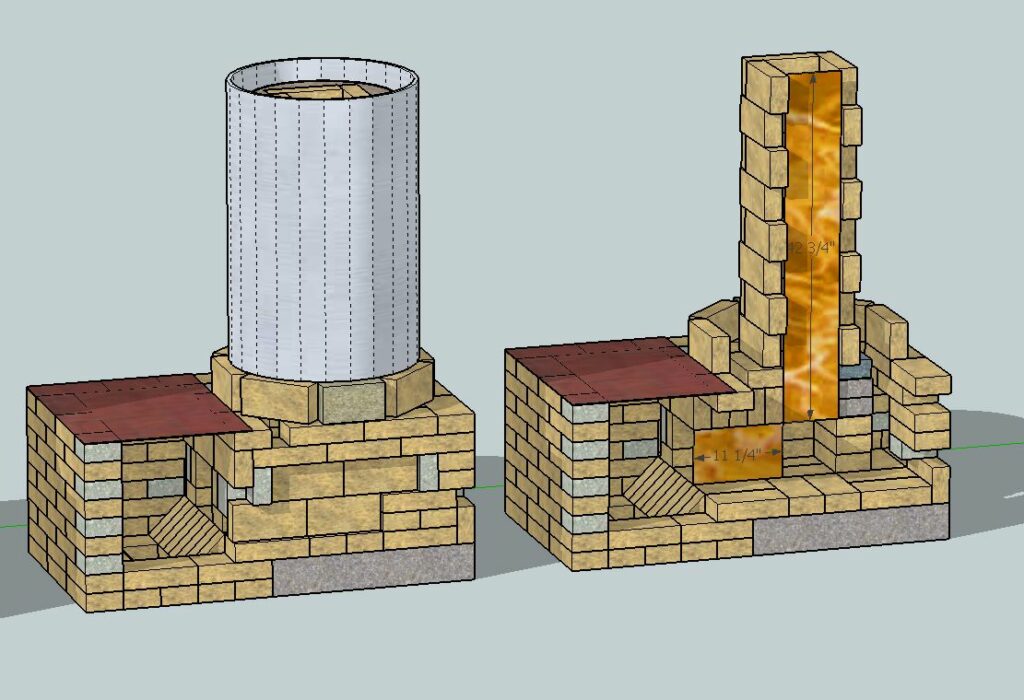

Кирпичная печь для бани с закрытой каменкой и баком для воды. C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой — это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

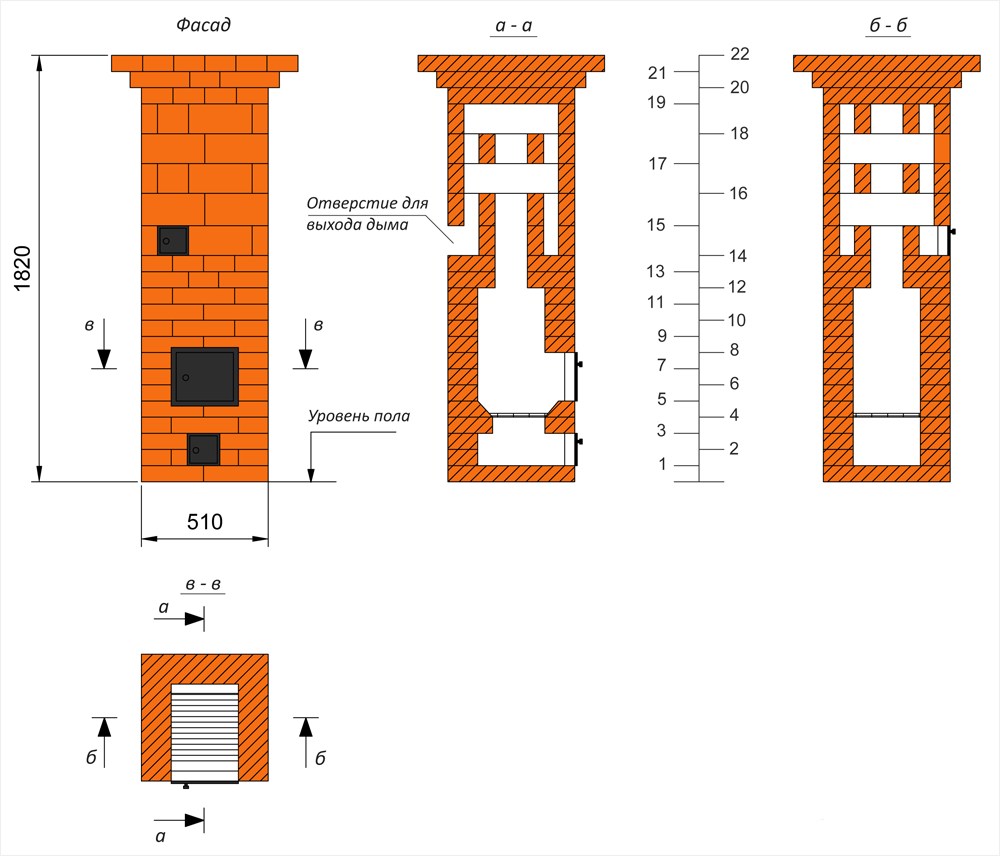

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное — 40-50 кг

При этом не стоит беспокоиться об объеме — камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом — в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки — это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании — и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало.

Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом.

Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Совет

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода . Поэтому размеры их связаны между собой . Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе.

Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха.

КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода.

Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы — это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Требования к печи-камину для бани

Основные требования, которые предъявляются к печи-камину, это:

• эффективность;
• безопасность;
• компактность;
• простота в использовании.

Эксплуатация печи будет эффективна в том случае, если позволит добиться в бане или сауне нагрева воздуха до 70-90 градусов по Цельсию.

Ее работа должна исключить опасность задымления или пожара

Это особенно важно при самостоятельном изготовлении, поэтому по возможности лучше заранее получить консультацию у специалиста

Покупной вариант, как правило, имеет небольшие размеры и занимает мало места. А вот кирпичная печь требует тщательно продумать ее габариты и подготовить соответствующий фундамент, так как имеет большой вес. Поскольку посещение бани — процедура связанная, в первую очередь, с удовольствием от времяпровождения, поддержание печи в рабочем состоянии не должно отнимать много сил.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

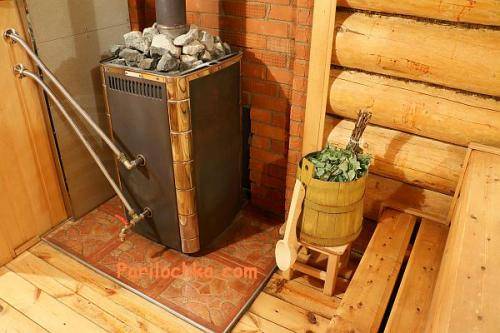

На фотографии показаны варианты такой установки бака.

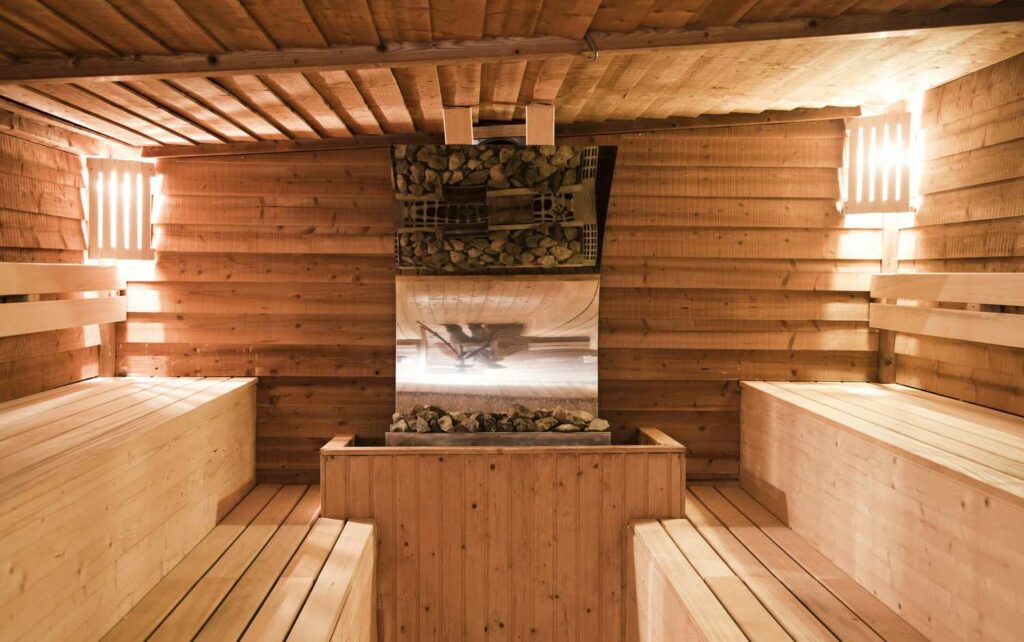

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

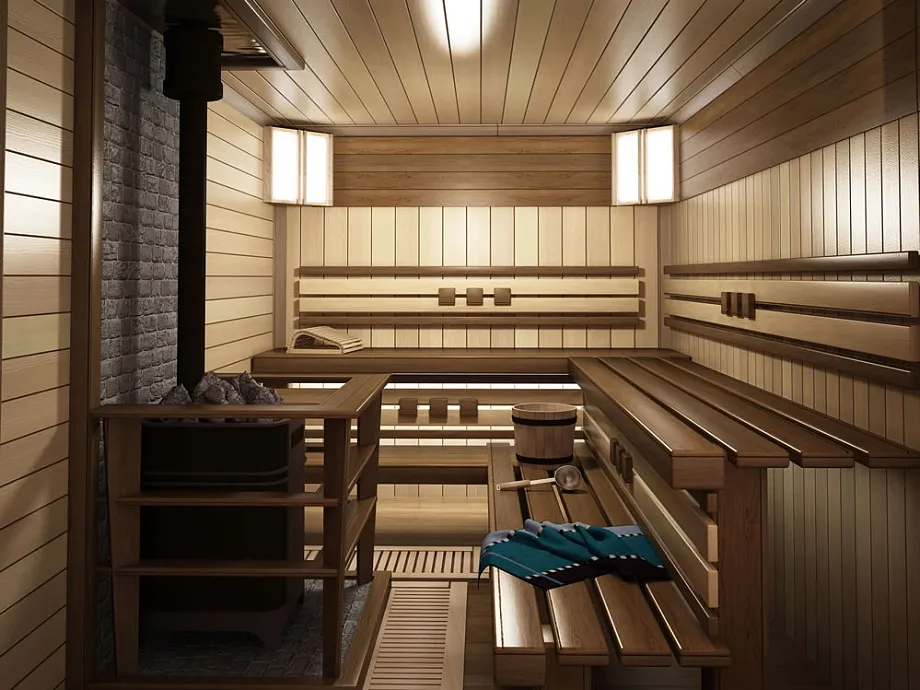

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара

Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель

Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи

И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.

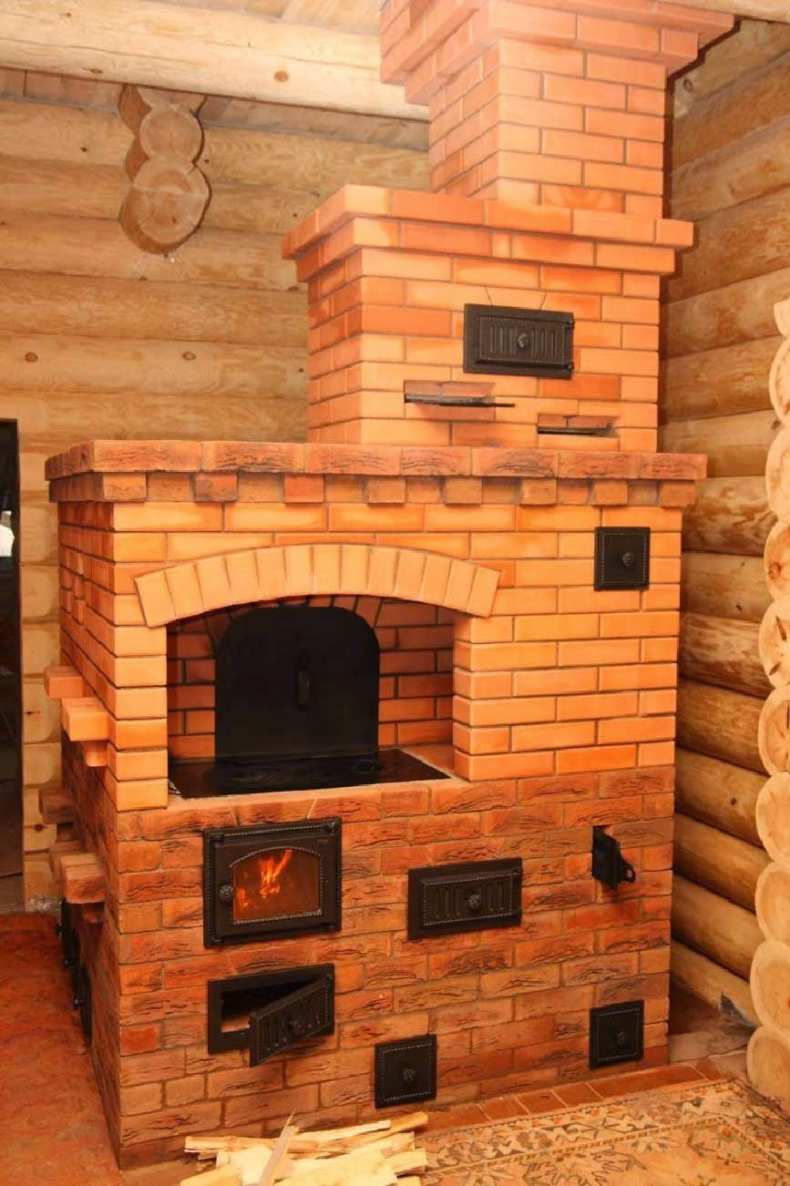

Фото 1 Печь Кузнецова

Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.

Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.

Видео 1 Строительство отопительной печи по системе Кузнецова

Преимущества и недостатки печи

Выбор

Чтобы выбрать подходящую банную печь-камин, нужно знать ряд параметров. К ним относятся:

• площадь помещения;
• вид топлива;
• форма;
• эффективность нагрева.

Например, для работы банной печи-камина от электросети необходимо около 5 кВт/час для помещения площадью 50 кв. м. Если инфраструктура объекта соответствует этим характеристикам, электропечь будет эффективно нагревать парилку.

Лучше всего мощность печи для бани рассчитывать по объему нагреваемого в помещении воздуха. Существуют газовые модели, рассчитанные на минимальный объем до 10 куб. м. К ним, например, относится металлическая печь-камин Термофор, модель «Оса». Есть варианты и для больших помещений — например, Harvia, модель 36 SL Duo рассчитана на большие бани до 36 куб. м. Их разница в цене составляет несколько десятков тысяч рублей.

Фото 1. Дровяная печь-камин для бани модели Витрувия Inox, производитель – «Термофор», Россия.

Электрические, газовые и кирпичные конструкции различаются по форме. Первые два вида могут быть напольными, навесными или устанавливаться в стену помещения. Это возможно благодаря их небольшим габаритам и форме.

На форму, в свою очередь, влияет комплектация печи, способ ее установки и набор функций. Например, в конструкции может быть предусмотрено место для бака с водой или каменки. От их характеристик зависит эффективность нагрева. Например, для небольшой бани рекомендуется использовать бак с водой объемом 50 л.

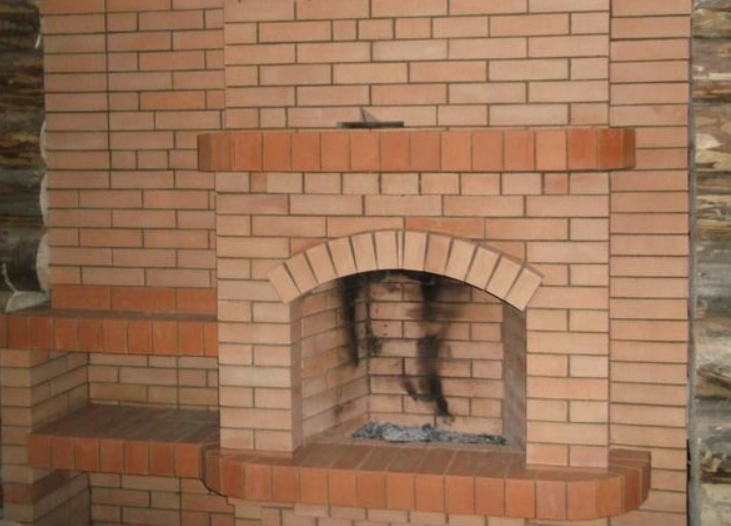

Если газовые и электрические печи выпускаются готовыми, кирпичные приходится делать самостоятельно или с привлечением специалистов. Зато и выглядят они привлекательнее, поскольку одна из задач каминных конструкций — обеспечить вид на очаг. При этом в случае использования дров топливник делают из шамотного жаропрочного кирпича.

В зоне кладки должен быть установлен фундамент, так как конструкция, даже если она изготовлена для маленького помещения, имеет солидный вес. На ограниченной территории банную печь камин лучше делать встроенной, а на большой — поставить отдельно. Такой материал, как кирпич, будет эффективно держать тепло долгое время.

Хорошая русская баня с кирпичной печкой

Русская баня — это традиционное русское строение, которое позволяет наслаждаться паром и обладает множеством полезных свойств для здоровья. Кирпичная печь является сердцем бани, обеспечивая отличное сохранение тепла и создавая комфортные условия для купания и отдыха.

Построить баню с кирпичной печкой своими руками — это прекрасный способ насладиться аутентичным русским опытом и создать уникальное пространство для релаксации и общения с друзьями и семьей.

Список инструментов:

1. Лопата и кирка для копки фундамента.
2. Строительный уровень и метр.
3. Кирпичная кладка и раствор.
4. Шуруповерт и дрели.
5. Термостойкий кирпич (огнеупорный кирпич) для печи.
6. Чугунные дверцы и решетка для печи.
7. Металлический кирпичной и топочный двери.

Определите местоположение бани на участке, убедитесь, что выбранное место соответствует требованиям безопасности и строительных норм. Затем проведите маркировку фундамента и начните подготовку площадки.

Копайте яму под фундамент бани, залейте бетонное основание и разместите арматуру для повышения прочности. Выберите необходимый размер и форму бани. Начинайте кладку стен с использованием кирпичной кладки и раствора

Обратите внимание на уровень, чтобы стены были ровными

Постройте кирпичную печь внутри бани, используя термостойкий кирпич. Следуйте проверенным планам и дизайнам для обеспечения эффективности и безопасности печи.

Установите чугунные дверцы для печи и топочную дверь, которая позволит контролировать силу тяги и поддерживать оптимальный нагрев внутри бани. Завершите отделку стен и пола бани, утеплите помещение, чтобы обеспечить максимальный сохран тепла.

Обеспечьте хорошую вентиляцию в бане для эффективного вывода выхлопных газов и обновления воздуха. После окончания строительства, разогрейте печь постепенно, чтобы она высохла и приобрела необходимую прочность.

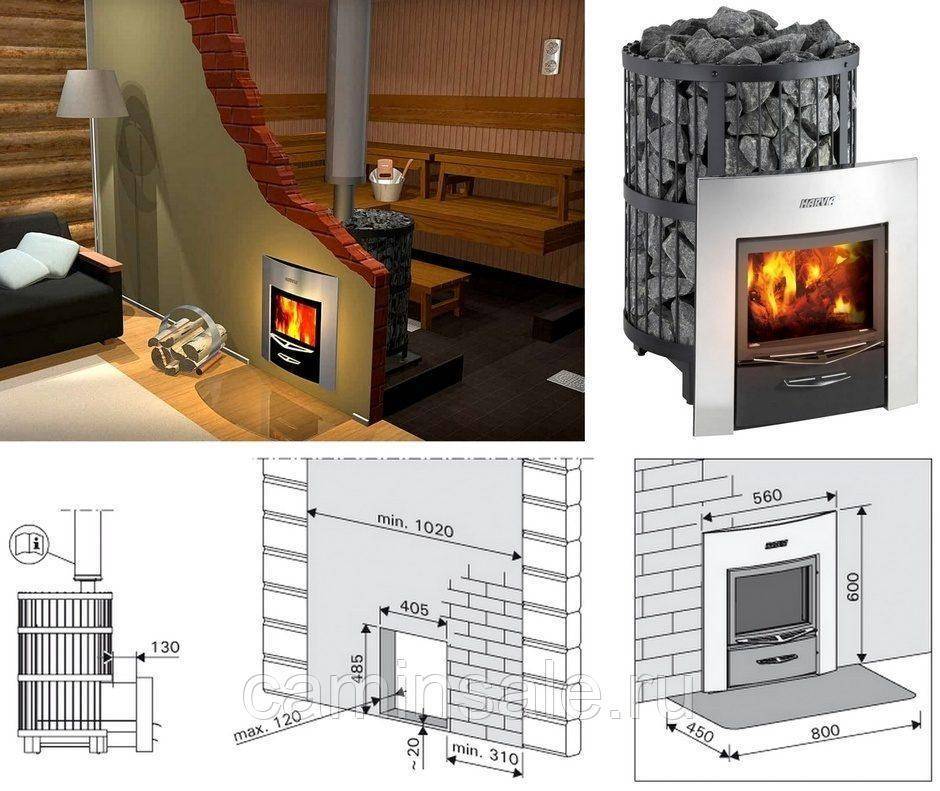

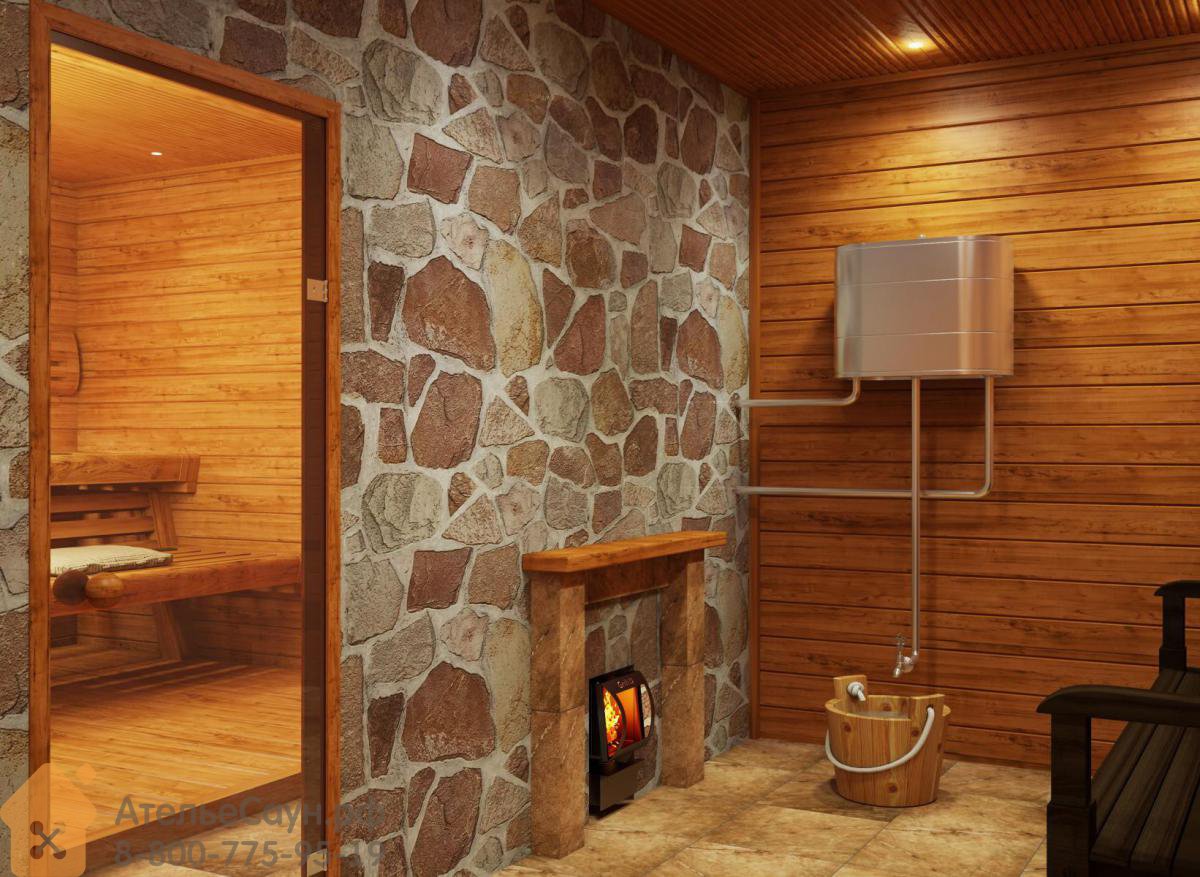

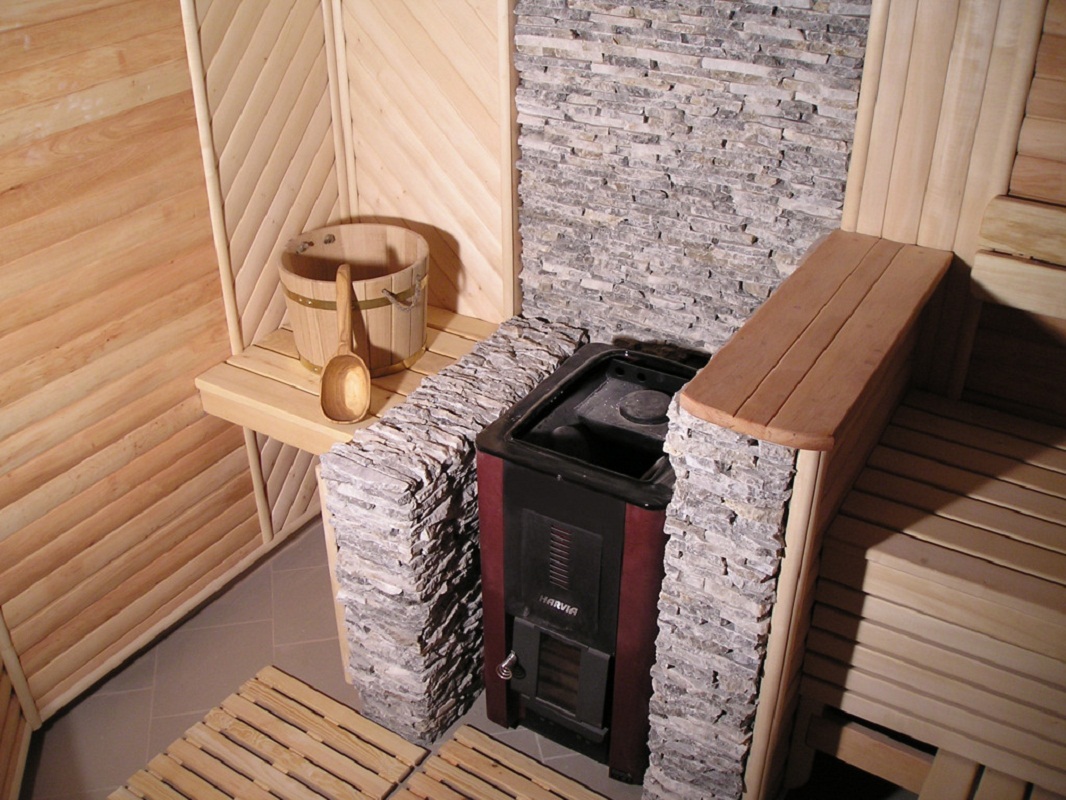

Печь в баню с выносной топкой. Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены . Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см . Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке , ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником . Голую стену внутри парилки можно декорировать плиткой , той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал .

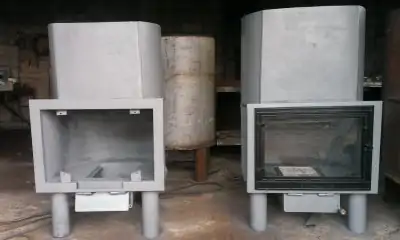

Особенности каминопечи из стали

Итак, если печь-камин для бани своими руками собрать не получается, то необходимо ее купить, но в таком случае речь может идти лишь о стальной конструкции. Основным условием для такой конструкции является корпус из огнеупорного и высокопрочного металла, который будет быстро и эффективно прогревать камни для последующей передачи тепловой энергии по всем помещениям бани.

В связи с этим топовые производители уже давно используют в производстве своих печей исключительно легированную сталь высокой прочности, которая соответствует всем техническим требованиям.

Положительные стороны такой печи-камина:

• обеспечивает максимально быстрый прогрев бани;
• уровень конверсии в такой печи увеличивается в разы;
• под нее не нужно создавать дополнительное основание;
• монтируется быстро и легко;
• предельный срок эксплуатации очень длинный.

Монтировать такие печи можно тремя способами:

• подвесить;
• встроить в стену;
• вынести топку в соседнее помещение.

Дополнительно к таким установкам производители прилагают емкость под воду, что расширяет набор функций печи. Обычно подобные баки делают из «нержавейки» высокой прочности, а значение их объема начинается от 50 литров. Модифицировать печь можно по-разному: расположив бак сбоку или прямо над топкой.

Разновидности печей Кузнецова

Существует множество вариантов и модификаций колпаковых печей:

• ОИК — отопительная печь с камином.
• ОВИК — отопительно-варочная печь с камином.
• ОВИК БК — отопительно-варочная печь с камином и боковой полочкой.
• ОВИК ЗК — отопительно-варочная печь с камином сзади
• ОВИК Л — камин слева.
• БИК — банная печь.
• РТИК — русская теплушка.

Игорем Кузнецовым и его командой создано большое количество универсальных и специализированных моделей. Одни предназначены только для обогрева помещений, другие дополнены элементами для приготовления пищи или нагрева воды. В отдельное направление выделены камины.

Отопительные

Отопительная печь Кузнецова для двухэтажного дома позволяет экономить на топливе

Различные варианты компоновки куполов позволяют выполнять конструкции для обогрева одно- и двухэтажных домов.

Отопительные модели сокращённо обозначены как ОИК (отопительные И. Кузнецова). Можно найти варианты с топкой, находящейся внутри комнаты или в подсобном помещении.

Для разнообразия и придания нужных качеств есть печи, дополненные тёплыми лежанками (ОИК -6 леж. И ОИК 19 леж.) и сиденьями (ОИК-7с).

В некоторых изделиях встроены духовки. В этом случае в кодовое обозначение добавлена буква Д, например, ОИК-5Д.

К отопительным относятся и печи со встроенным камином.

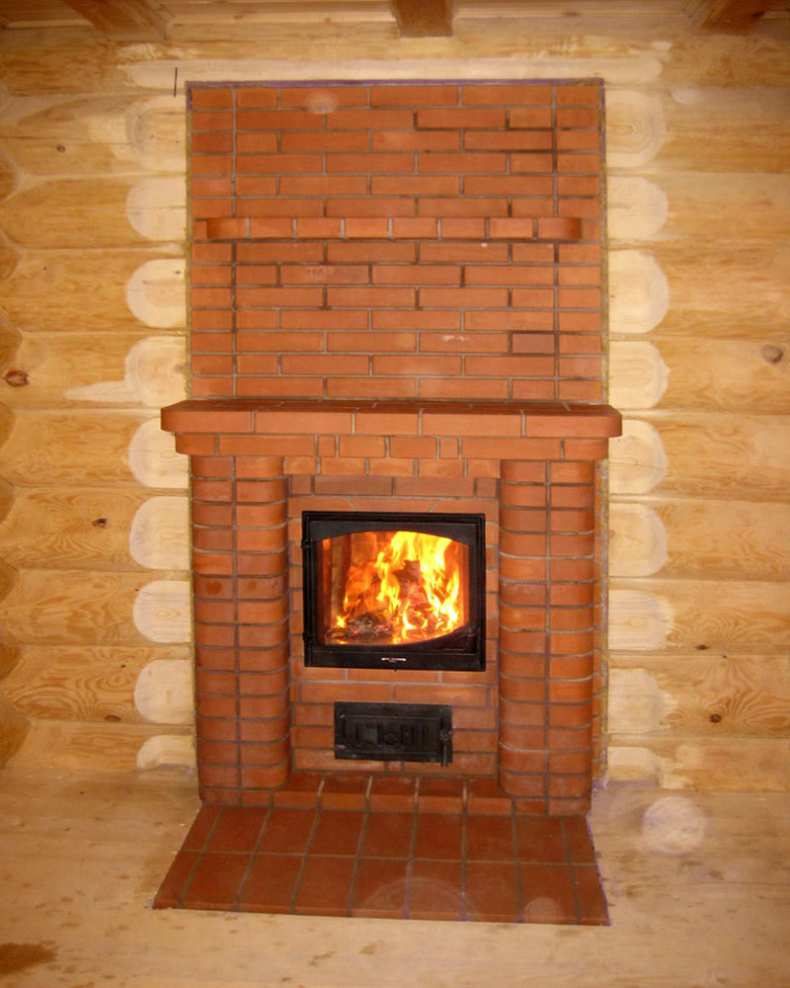

Варианты с камином

Модель с камином

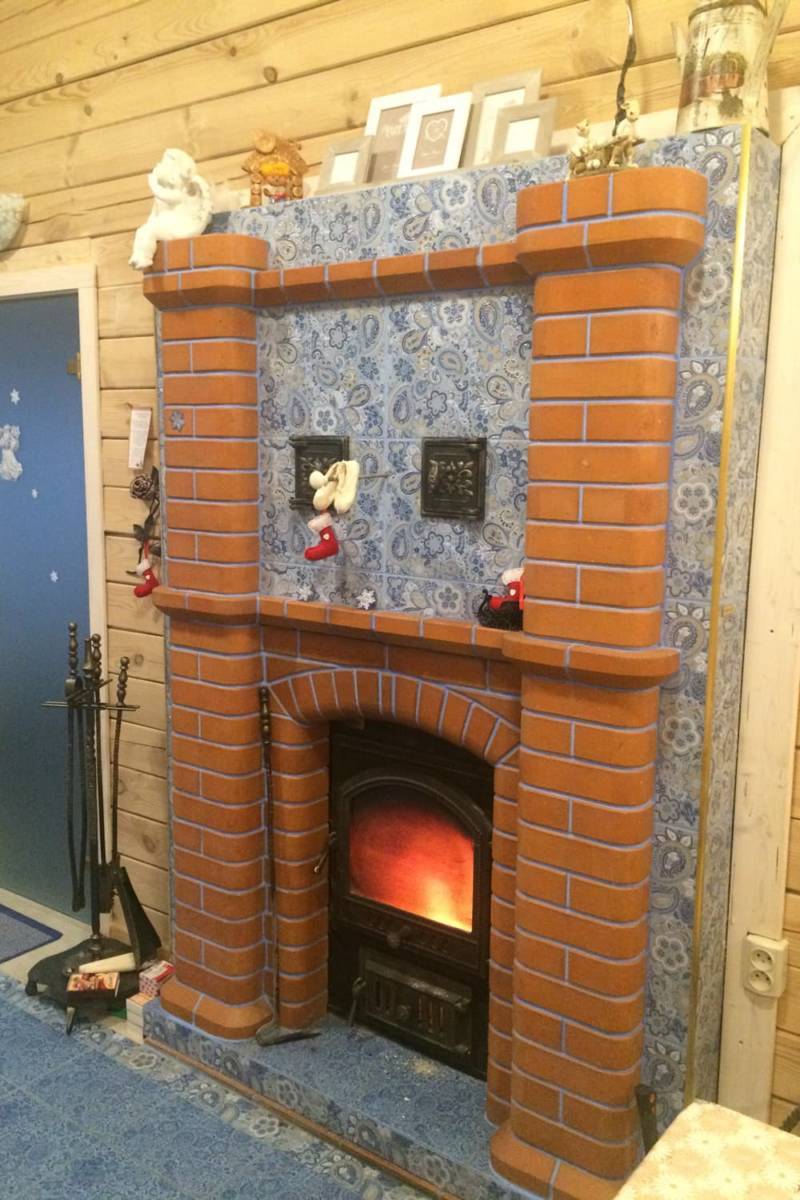

Камины, помимо отопительной функции, выполняют роль украшения интерьера. Топка в этом случае открытая, огонь можно наблюдать визуально. Печи оборудованы топкой для обычного обогрева, которая может располагаться на фасаде, с правого, левого бока, или сзади.

Для строительства выбирают вариант, при котором удобно обслуживать печь из подсобного помещения или прихожей — дрова не придётся носить в жилую комнату. Работа с отходами (золой) также не подразумевает неизбежной грязи в помещении при чистке зольника и поддувала из прихожей.

Разработаны варианты ОИК-К с лежанками, встроенными духовками и угловым камином.

Для организации водяного контура отопления разработаны варианты с обозначением КИК (котёл И. Кузнецова). Во второй купол встроен стальной теплообменник. Вода циркулирует по системе за счёт электрического насоса.

Модели рассчитаны на мощность 16, 17, 34 и 64 кВт. Первый вариант (16 кВт) оборудован варочной панелью.

Отопительно-варочная модель – сооружение, полностью вырабатывающее ресурс топлива

Топка может располагаться с фронтальной или боковой стороны, что позволяет выбрать вариант для любого варианта интерьера.

Опционно предлагается монтаж лежанки. Для больших помещений делают удлинённые топки, что позволяет использовать дрова большого калибра. Они дольше горят, подбрасывать топливо придётся реже.

Для бани

В отдельное направление И. Кузнецов выделил банные печи. Есть три разновидности: БИК, БИК БК и БИК ПК. Сокращение БИК соответствует назначению, а добавочные символы говорят, что конструкция оборудована камином.

Для разной планировки выбирают модели, которые различаются местом расположения топки и камина — в парной, комнате отдыха или в предбаннике.

Все порядовки печей Кузнецова (они есть в открытом доступе на ресурсе разработчика) можно разделить на следующие группы:

• банные печи (серия БИК);
• котлы кирпичные для отопления и нагрева воды на нужды ГВС (серия КИК);
• отопительные печи (серия ОИК);
• отопительно-варочные печи (серия ОВИК);
• прочие (хлебные, калориферные, тепличные и русские печи).

Особенности строительства своими руками

Постройка банной печи Кузнецова требует предварительного ознакомления с особенностями конструкции. Кроме этого, обязательно наличие порядовки. Брать подходящие чертежи лучше всего с официального сайта — здесь будет исключен риск возникновения ошибок.

Сам процесс строительства проходит в два этапа:

• возведение фундамента;
• кладка самой печи, руководствуясь данными рабочего чертежа.

Общая порядовка печи Кузнецова для бани представлена на схеме

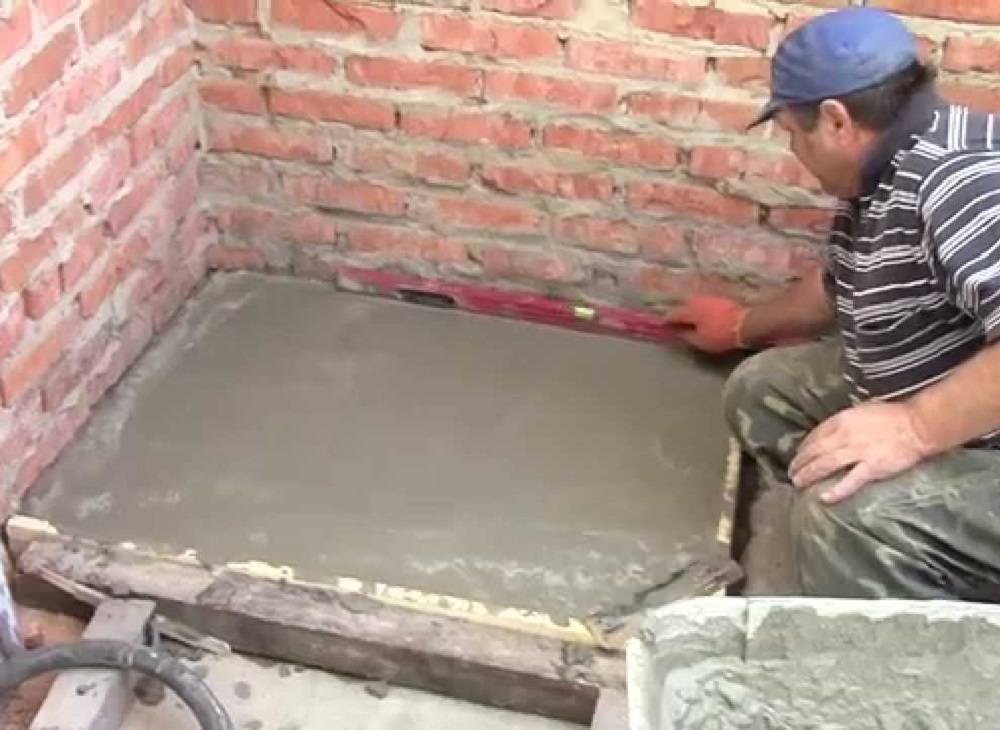

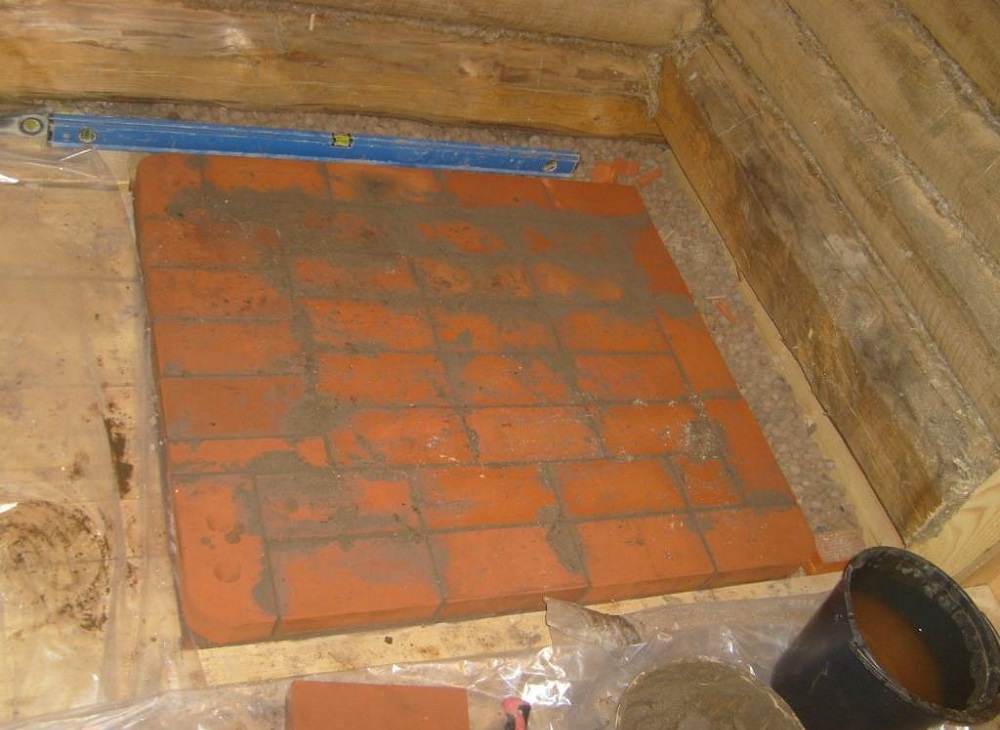

Заливка фундамента производится обычным способом

Важно обеспечить полную его самостоятельность — он не должен соединяться с опорной системой самой бани. Необходимо полностью выдержать срок затвердения бетона, чтобы не создавать угрозу деформации ленты из-за слишком раннего приложения нагрузок

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Строительство ведется строг по данным порядовки. В описании указаны все материалы, важные моменты, размеры и т. п. Остается лишь точно следовать указаниям разработчика и правильно ввести печь в эксплуатацию (выдержать нужное время для затвердения раствора и несколько раз протопить ее для окончательной кристаллизации состава).

Отличительные особенности банной печи

Традиционная русская печь выполняет две основные функции — обогрев помещений и приготовление пищи

Для нее важно как можно дольше оставаться горячей, чтобы равномерно отдавать тепло в жилые помещения. Для этого в конструкции печи использован метод удлинения дымового канала — создано большое количество изгибов, по которым дымовые газы проходят наружу и отдают тепловую энергию

Печи Кузнецова

Такая конструкция хорошо работает только в полностью нагретом состоянии — пока все каналы не прогрелись, печная тяга слишком слаба и не может обеспечить интенсивного горения дров.

Банная печь

Печь для бани предназначена для решения иных задач. Она нужна для быстрого и весьма интенсивного нагрева помещения, а также для подготовки горячей воды. От банной печи требуется другой режим работы. Она должна соответствовать следующим требованиям:

• компактность, малый размер;
• хорошая тяга, обеспечивающая оптимальный режим горения;
• экономный расход топлива;
• быстрый нагрев бани до рабочего состояния;
• отсутствие вредных проявлений (попадание дымовых газов в помещение, наличие раскаленных докрасна поверхностей,
• возможность получить ожог о горячую поверхность корпуса печи и т. п.).

Печь для бани должна соответствовать ряду требований

Необходимо учесть — строительство банной печи с большим количеством дымовых каналов нецелесообразно и попросту невозможно. Помещение невелико, и поместить в него большое сооружение нельзя. Кроме того, надо учесть наличие бака с водой и каменки, которые еще больше расширяют габариты печи. поэтому для бань используют самую простую конструкцию — обычную буржуйку.

Она состоит из топки, поверх которой установлен бак и каменка. Конструкция простая и сравнительно небольшая, но и эффективность у нее невелика — всего 40-45 %. Это означает, что большая часть дров сгорает впустую — их тепловая энергия улетучивается вместе с дымовыми газами и не приносит пользы.

Колпаковая печь Кузнецова

Основные положения создания безопасного проекта печи для бани

Приступая к рассмотрению информации по обустройству и постройке банной печи, нужно изучить основы правил и положений техники безопасности, чтобы избежать в дальнейшем неприятных последствий, к которым может привести их нарушение.

1. По традиционным правилам постройка печи производится около стены, которая противоположна, относительно полок в парилке. Проект печи создается таким образом, чтобы между нагревающимися частями готовой печи и сырьем, что формирует горение, соблюдалось расстояние порядка 30-40 сантиметров. Если же будет предусмотрена специальная защита из асбестового листа, то это расстояние можно сократить до 15-20 сантиметров.
2. Между дымовытяжной трубой и перекрытием кровли, соприкасающимся с ней, нужно оставить зазор, который заполняется огнеупорным материалом. Для этой цели зачастую используется асбестовый шнур. Вышеупомянутый зазор с асбестовой изоляцией необходимо закрыть металлической фигурной накладкой.
3. Чтобы обеспечить дополнительную защиту, пол перед топкой печи накрывается листом металла, толщина которого должна составлять не менее 10 мм. Этот лист будет обеспечивать дополнительную защиту от возгорания покрытия пола, если из топки случайно выпадут угольки.

Только после изучения основных правил безопасности, можно переходить к подготовке материалов и соответствующего инструмента.
