Принцип работы
Символ уюта и роскоши в современном доме
О преимуществах и достоинствах камина в интерьере можно говорить очень долго, но установить конструкцию классического типа не всегда есть возможность. Ограничения связаны, прежде всего, с необходимостью устройства дымохода, к конструкции которого имеются особые требования, а также тем, что потребуется обязательное возведение отдельного фундамента.
Последнее требование важно не столько из-за веса камина, а из-за его высокой пожарной опасности, особенно если планируется изготовление открытого очага. Но жители городов, проживающие в многоквартирных домах, могут облагородить интерьер своей гостиной, например, установкой фальш-камина, для возведения которого вполне подойдет такой материал, как гипсокартон
Но жители городов, проживающие в многоквартирных домах, могут облагородить интерьер своей гостиной, например, установкой фальш-камина, для возведения которого вполне подойдет такой материал, как гипсокартон.
Но можно остановиться и на электрических моделях, придать им более традиционный вид, сделав портал для камина своими руками, для которого также можно использовать традиционные отделочные материалы, выбирая их с учетом дизайнерского решения помещения.
В больших частных домах камин часто является центральным объектом гостиной, но он редко в таких случаях служит единственным отопительным прибором для помещения, так как его КПД составляет от 25 до 45%, что достаточно мало.
Поэтому с учетом роста энергоносителей, в том числе и твердого топлива, которое традиционно используется для каминов, некоторые владельцы коттеджей устанавливают конструкции с водяными, реже с воздушными контурами.
Отличный вариант в этом случае – камин с водяным контуром отопления, изготовить который можно как самостоятельно, так и установив заводскую топку.
Но, если нет желания или возможности возводить полноценный камин, то вполне можно сделать его эрзац, используя для этого как традиционный облицовочный кирпич, так и современные строительные материалы: гипсокартон или ламинированные листы ДСП, а для отделки портала – формовые изделия из полиуретана.
Но для того чтобы придать такой конструкции более фешенебельный вид, можно использовать и облицовку камина натуральным камнем, что позволит более органично вписать его, например, в классический интерьер помещения.
Раствор для кладки камина
Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.
Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака
Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.
Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.
Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.
Подготовительные работы
Стандартный размер кирпича составляет 65х120х250 мм, что следует учитывать при подготовке строительных материалов перед кладкой камина
Необходимо обратить внимание на качество поверхности и правильность геометрической формы. Перед использованием плоскость подравнивается при помощи наждачного камня или другого кирпича.
Для удаления воздуха из пор кирпича каждый из них погружается в воду на несколько минут. Если этого не сделать, то материал будет тянуть на себя влагу из раствора, что приведет к разрушению конструкции.
Обязательно фундамент должен иметь гидроизоляцию, для создания которой кладется в два слоя рубероид.
Кирпичи должны пройти калибровку, то есть отбор таких, которые годны для строительства камина. Глина также должна пройти предварительную подготовку. Для этого она замачивается на 2-3 дня с постепенным введением воды и перемешиванием смеси. В результате должен получиться густой раствор.
Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Модульные камины

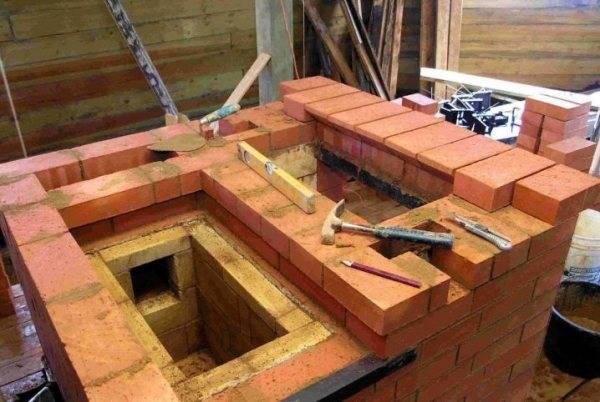

Кладка каминной печи
1. На готовый фундамент укладывают не менее двух слоев гидроизоляции: толь или рубероид, пропитанные дегтем или битумом.
2. Для выкладывания пода (нижней части топливника), камеры топки и дымохода требуется огнеупорный кирпич. Чтобы искры, случайно выпавшие из открытого очага, не попали на пол, из такого же кирпича выкладывается и площадка перед топкой. Для улучшения сцепления кирпичи перед началом работ вымачиваются в воде.
3. Раствором промазывается как постель (широкая часть, основание кирпича), так и его боковая часть (тычок), которая будет примыкать к соседним кирпичам
Следует обратить внимание, что на порядовке указано, каким образом кладется кирпич: на ребро или широкую часть кирпича (постель)
4. Чтобы избежать ошибок, каждый ряд кладки лучше пронумеровать мелом.
5. Рекомендуемая толщина шва песчано-глиняного раствора 3-5 мм. Толщина раствора, приготовленного из уже готовой смеси, указывается производителем. Кирпич, уложенный в кладку, следует немного подвигать и, чуть постукивая по нему мастерком, прижать.
6. Кладка осуществляется со смещением так, чтобы стык нижнего ряда был перекрыт.
7. Выкладка начинается с углов конструкции. Кирпич, который будет находиться в средней части ряда, подрезается до нужного размера. Резать кирпичи лучше болгаркой с алмазным диском.
Важно! После укладки ряда необходимо с помощью уровня выверять его горизонталь и вертикаль. Углы проверяются с помощью отвеса или уголка
Для получения идеально ровных углов вдоль них можно протянуть шнуры.
8. Первый ряд всегда выкладывается сплошным полотном. В большинстве случаев во втором ряду устраивается зольник, поэтому для его устройства оставляется свободное пространство.
9. После монтажа колосника и пода в четвертом ряду начинается формирование портала. Для этого кирпичи выдвигаются чуть вперед на несколько сантиметров.

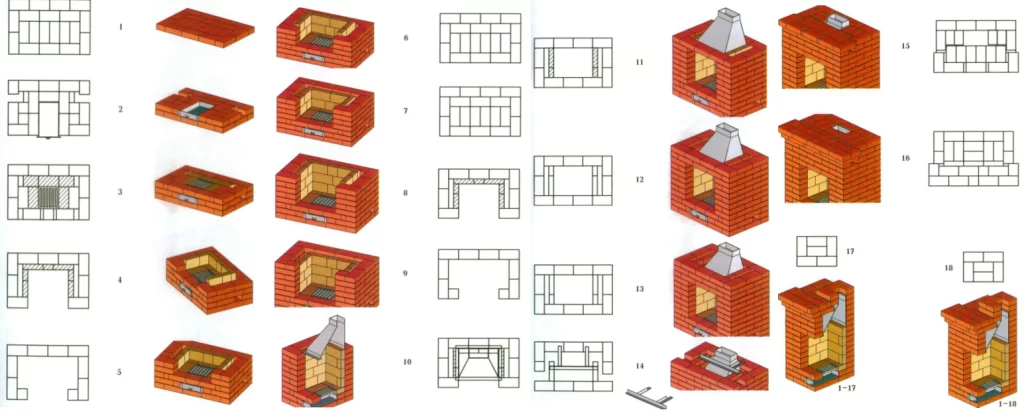

Порядок выкладки кирпичей
10. Основная сложность кладки заключается в возведении наклонных стен и перемычек дымовых ходов. Такой наклон обеспечивается за счет резки кирпича на заданный угол. Чтобы сажа не скапливалась по их углам, стенки шахты должны быть идеально ровными и гладкими. При кладке наклонных частей дымохода и резки кирпичей под определенным углом лучше заготовить деревянные шаблоны с одним и тем же углом.
Важно! Закладывание растрескавшихся кирпичей и половинок в дымоход не допускается: в случае их выпадения он будет перекрыт и дым начнет поступать в помещение. 11
Дополнительный приток воздуха обеспечивают воздушные колодцы – отверстия в боковых частях камина. Нагретый воздух выходит в комнату через дополнительные отверстия – душники
11. Дополнительный приток воздуха обеспечивают воздушные колодцы – отверстия в боковых частях камина. Нагретый воздух выходит в комнату через дополнительные отверстия – душники.
12. В заднюю стенку топки иногда встраивают металлический экран для отражения тепла. Его навешивают на штыри, которые закладываются в кладку. Можно также приобрести уже готовый топливник из чугуна и встроить его в кирпичную кладку.
Камин с чугунным топливником
Пример выкладки топки
13. Камера дымосборника, располагаемая над топкой, плавно сужается и переходит в дымовую трубу. В месте соприкосновения трубы с перекрытием потолка делается утолщение, называемой «распушкой». Для защиты от дождя и снега при прохождении через кровлю предусматривается еще одно утолщение, называемое «выдрой». Над ней возводится защитный фартук из стали.
Важно! Потолок рядом с дымоходом обшивают фольгой или листами железа. Труба у потолока дополнительно оборачивается огнеупорным материалом
Мы постарались ответить на вопрос: \»как построить камин своими руками?\», а если у вас остались ещё вопросы, посмотрите видео по этой теме.
Видео по теме: Как построить камин своими руками?

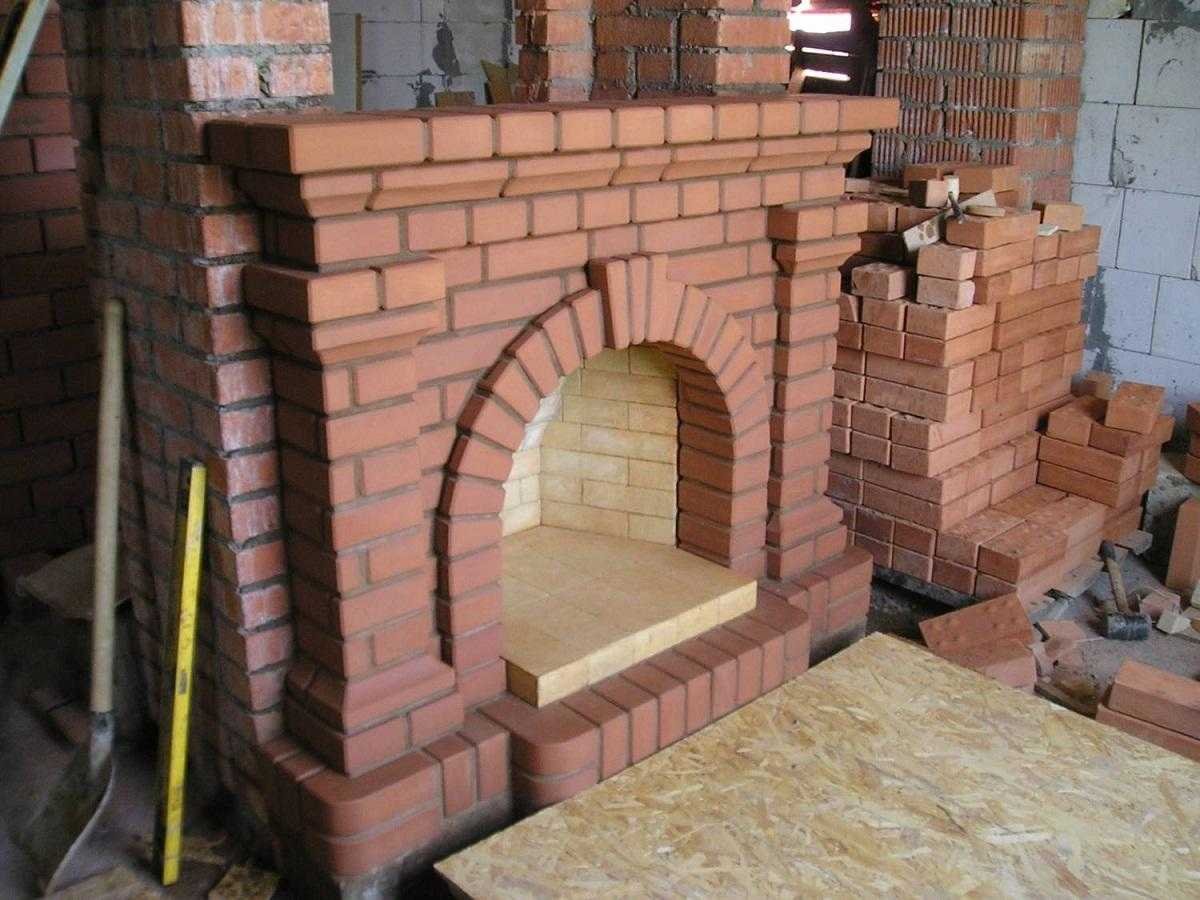

Этапы строительства камина своими руками — пошаговое фото
Первый этап постройки камина своими руками – подготовка фундамента. Общий вес конструкции достаточно велик, поэтому нельзя строить камин непосредственно на полу. Фундамент заливается независимо от стен, чтобы движения грунта не вредили конструкции камина. От заливки фундамента к кладке переходят спустя 5-6 дней, после того, как бетон наберет достаточный запас прочности.
Первый кирпичный ряд камина – основание – кладут из красного полнотелого кирпича. При этом используется обычный цементный раствор. Размеры основания должны быть такими, чтобы камин мог полностью на нем уместиться. После того как основание было выложено, приступают к кладке основной части камина.
В большинстве случаев при кладке камина используется глиняно-песчаный раствор, для приготовления которого используют шамотную глину и строительный песок. При этом глину в течение трех дней вымачивают в воде, перемешивают до получения однородной массы и смешивают с тремя частями песка
Иногда в такой раствор добавляют цемент (около 0,2 части), однако в этом случае нужно соблюдать осторожность, так как цемент плохо переносит резкие перепады температур.
Изначально каждый ряд выкладывается без раствора, чтобы подогнать кирпичи один к одному. После подгонки всех кирпичей ряд выкладывается уже с раствором
Кладку необходимо осуществлять строго по уровню, проверяя горизонтали и вертикали. Облицовка топки выкладывается из огнеупорного кирпича.
Над топкой нужно организовать каминный зубвыступ, необходимый для улучшения тяги и препятствующий попаданию дыма в помещение.
Топку и первый ряд стены над ней выкладывают на стальные уголки, которые играют роль балки. В основании трубы необходимо сделать щель для печной заслонки.
А вот получившийся камин в разрезе
После завершения строительства камин необходимо просушить, на что уходит около десяти суток.
Стоит учитывать, что камин и после сушки сохраняет в себе большое количество влаги, поэтому не нужно сразу же забивать топку дровами. После сушки камин периодически протапливают с небольшим количеством дров, постепенно увеличивая их объем. После просушки камин покрывается слоем штукатурки, либо декоративным камнем.

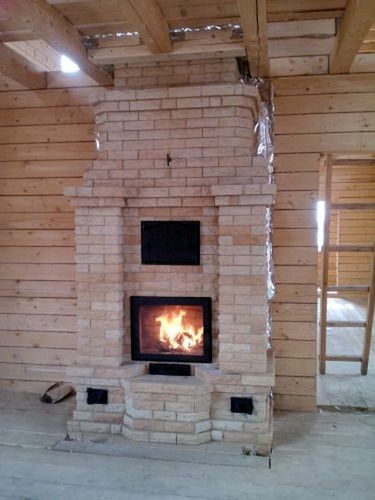

Камин из грубы в частном доме
Материалы

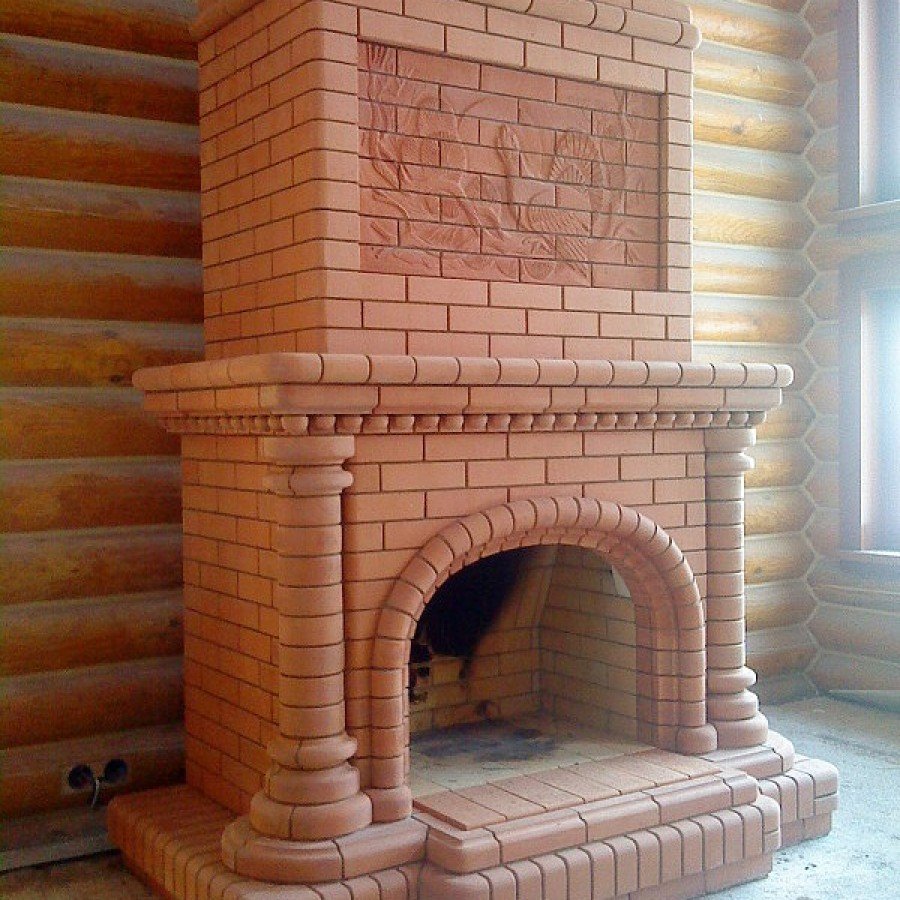

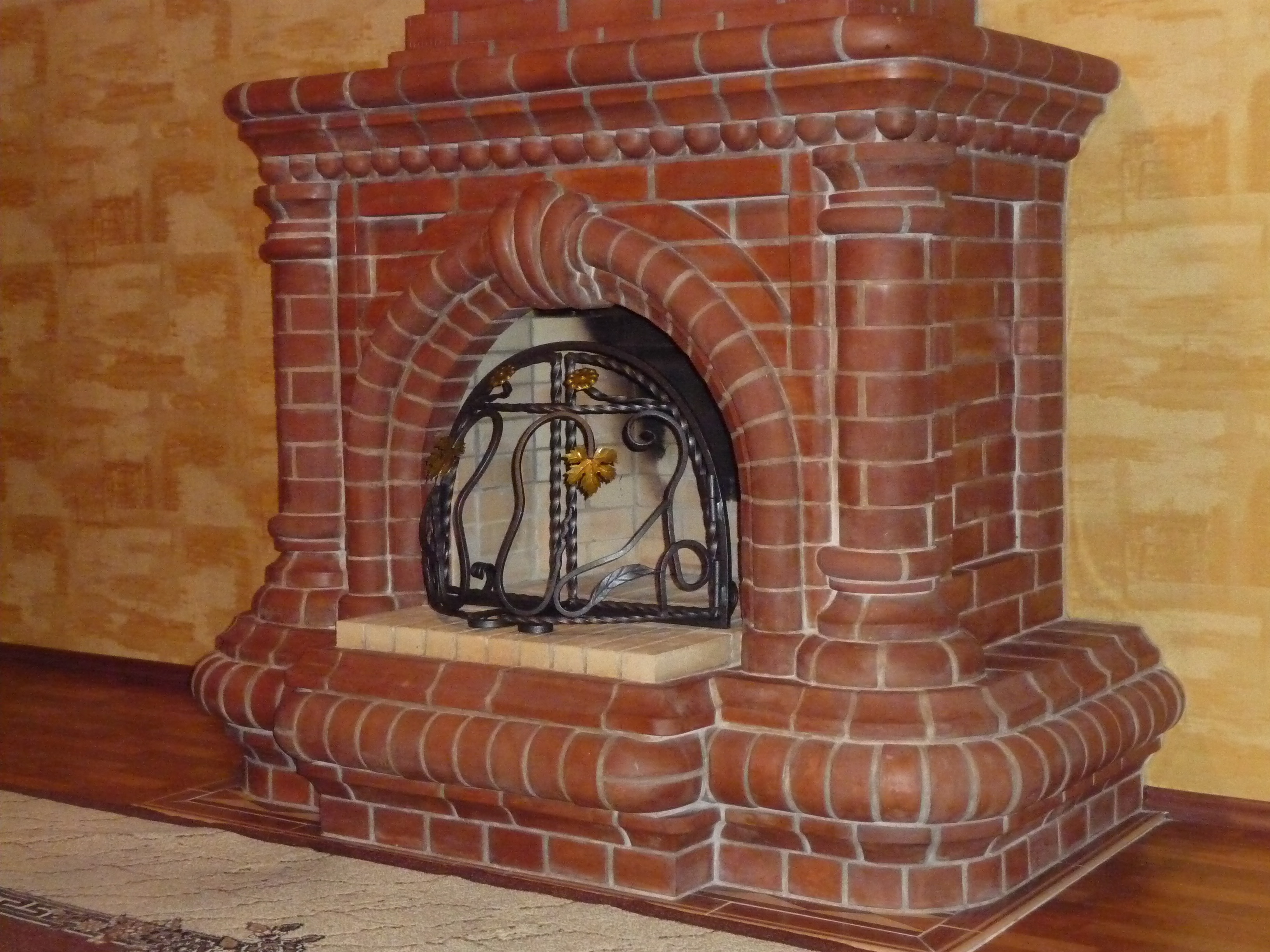

Разновидности кирпичных конструкций
Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:
- Встроенные.
- Пристенные.
- Угловые.
- Островные.
Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.
Встроенного типа
Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.
Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.
Пристенного типа
Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.
Углового типа
Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.
Что нужно учитывать при проектировании дома из профилированного бруса

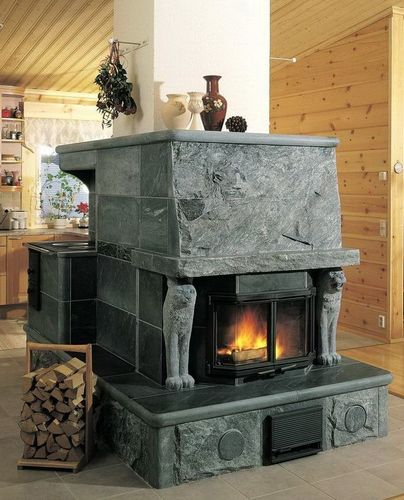

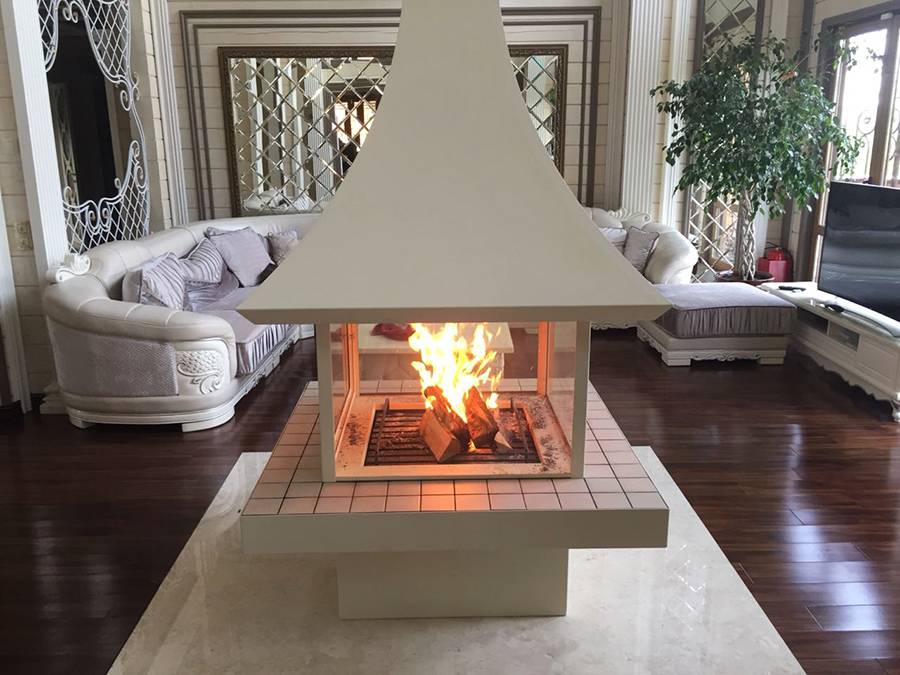

Островного типа
В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.
Месторасположение
Размещение камина в доме
Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.
Для начала необходимо определиться с типом конструкции.
Камин — печь может иметь такие варианты исполнения:
Исходя из этого, владелец дома может подобрать подходящее место для камина.
Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

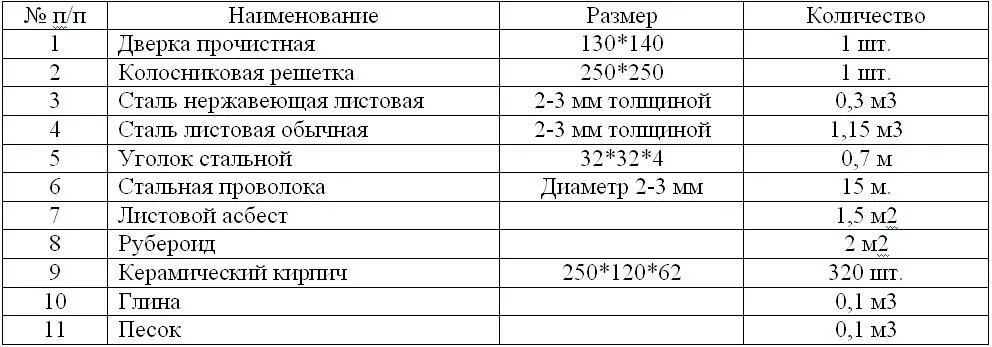

Таблица необходимых материалов для постройки камина
Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:
- Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
- Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
- Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
- Синяя кембрийская глина или обычная красная.
- Цемент (М 200 или М 300).
- Дымовая заслонка.
- Арматура.
Принципы кладки для кирпичных каминов
Кладка каминов может иметь различную порядовку, но некоторые принципы одинаковы для любого варианта:
- первый ряд кирпича принято укладывать, ставя на ребро, а последующие – плашмя;
- первые два ряда называют основанием камина (или печи);
- дно топки должно возвышаться над полом не менее чем на три ряда кирпичной кладки;
- кирпич не должен иметь надломов, сколов или трещин;
- красный полнотелый кирпич перед кладкой рекомендуется замочить в воде, чтобы он напитался влагой (когда, погруженный в воду, он перестанет выпускать воздушные пузырьки, значит, кирпич впитал достаточно влаги);
- шамотный кирпич замачивать в воде не нужно – достаточно будет удалить с его поверхности пыль или грязь влажной тряпкой;
- толщина шва не должна превышать 0.5 см;
- нужно наносить такое количество раствора на кирпич, чтобы раствор не выходил за границы кирпича;
- если где-то между швами появляются излишки раствора, их следует удалять;
- начинать кладку лучше всего с углов, проверяя их по отвесу и по уровню;
- если кирпич был разрезан, то край, оставшийся после отреза, необходимо замуровать в раствор;
- раствор для кладки кирпичных каминов не должен содержать комков, не должен быть текучим или липнуть к рукам, и должен быть однородным;
- лучше всего каминную кладку делать в теплое время года – тогда раствор будет быстрее сохнуть (это особенно актуально для фундамента);
- обмазывать раствором камин изнутри нельзя.
Технология кладки
Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:
Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом. Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей. Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания. Теперь дымоход
Тут важно помнить о мерах пожарной безопасности. Печь-камин должна просохнуть естественным образом
Для этого нужно буквально несколько недель. В период активной сушки печь протапливают
Делают это до тех пор, пока все швы станут одинакового тона.

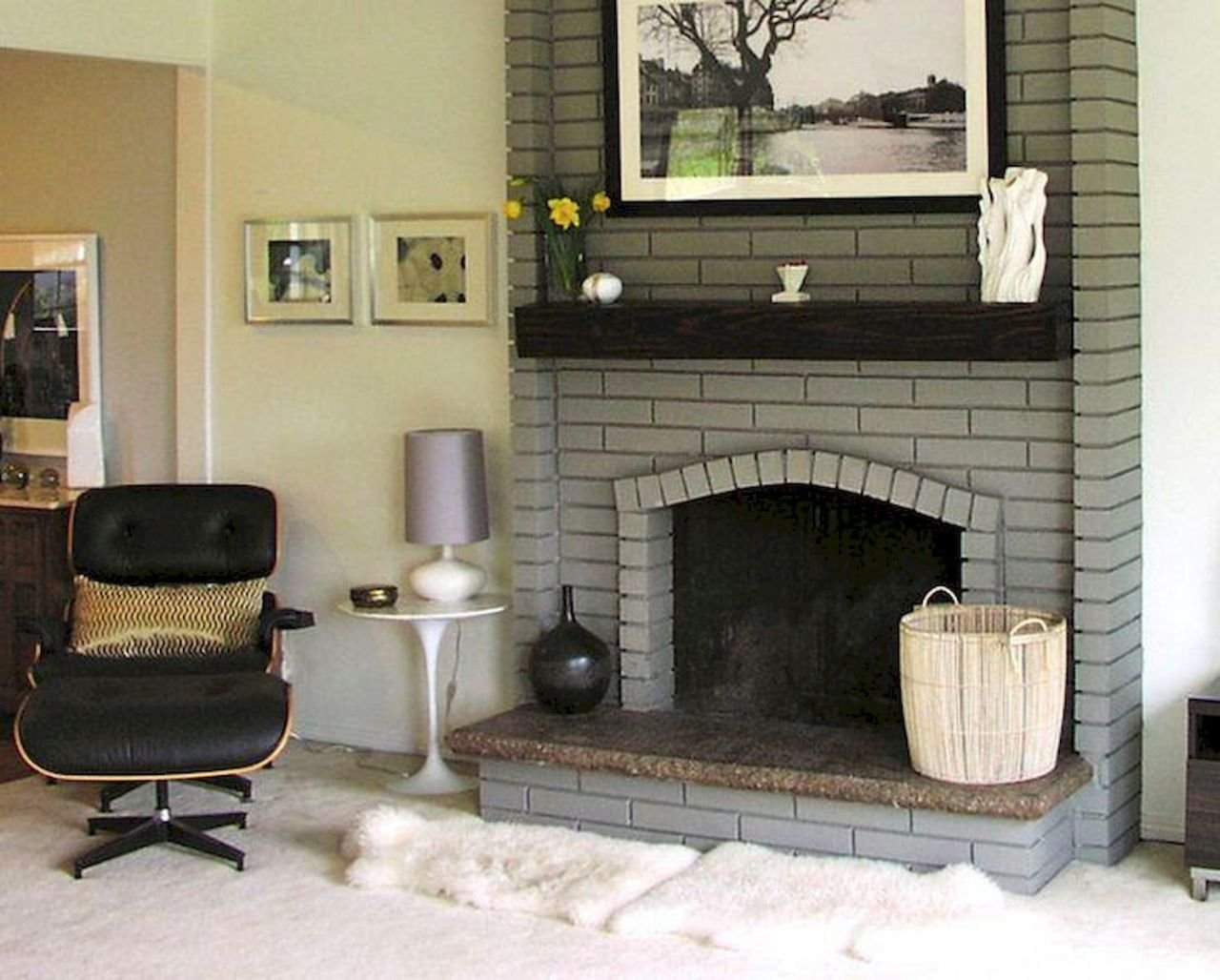

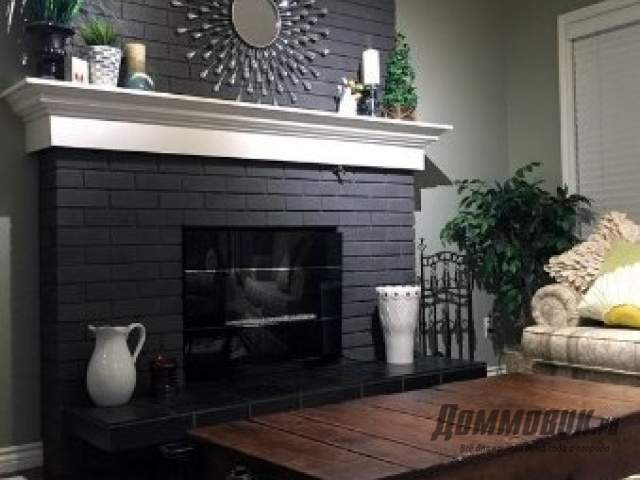

Дизайн каминов из кирпича в сочетании с другими элементами
Взяв за основу для оформления камина кирпич, не обязательно использовать только его. При желании этот универсальный материал можно комбинировать с другими. Если сооружение кирпичной топки и дымохода вызывает затруднения или такое стилистическое решение не подходит комнате, можно просто заменить всю «сердцевину» покупной чугунной топкой, выполнив в кирпиче лишь внешний дизайн. Такие камины выглядят легко, непринужденно и очень современно, несмотря на два таких базовых и достаточно старомодных типа материала, как кирпич и чугун.
Сочетание с декоративной штукатуркой, облицовочной плиткой, камнем или красками позволяет удачно дополнить кирпичную основу камина, значительно облегчить конструкцию и обыграть интерьер.
Легкие цвета текстуры будут перекликаться с мебелью и текстилем, а простота, с которой возможно перекрасить все части не из кирпича, позволит менять интерьер раз в несколько лет, не нарушая при этом конструкцию камина.
Самостоятельное возведение камина из кирпича – сложная задача, но решив ее, можно навсегда принести в свой дом тепло и уют. Разнообразие типов кладок, цветовых решений, различные варианты расположения и комбинирования материалов открывают широкое поле для фантазии и реализации самых смелых идей.
Варианты
Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.
Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:
С открытой топкой
Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.
С воздушным отоплением
Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.
С водяным отоплением
Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.
Камин у стены
Как выбрать камин в зависимости от типа помещения, функциональности и финансовых возможностей
Камины из кирпича подойдут не для любого жилища. Если речь идет о кладке в частном доме, то здесь все проще: нужно лишь проложить дымоход (за исключением электрических моделей и биокаминов) выполнить все требования пожарной безопасности.
В многоэтажных домах сложней: лишь владельцы верхних этажей могут позволить себе маленький камин, да и то с условием, что соответствующие органы разрешат его установку. Ведь сейчас существуют стандарты, ограничивающие возможность устройства камина: размер помещения должен быть не меньше 20 м2,а высота потолков быть равной или превышать 3 метра.
Ну а теперь обратим внимание на критерии выбора. Причем рассмотрим мы не только самовозведенные камины, но и покупные изделия, которые пользуются не меньшей популярностью. Итак, для начала нужно определить назначение кирпичного или любого другого камина
Подумайте, для чего он требуется? Только в целях дизайна интерьера или, в том числе, для отопления дома?
Итак, для начала нужно определить назначение кирпичного или любого другого камина. Подумайте, для чего он требуется? Только в целях дизайна интерьера или, в том числе, для отопления дома?
Такой камин вполне может выполнять обе функции: отопления и дизайна
От этого будут зависеть особенности изготовления и схема кладки кирпича, а также устройство топки печи. Кстати, последний элемент может быть стальным или чугунным, а в отношении сырья — газовым или дровяным. Что касается его размера, то при его выборе нужно ориентироваться на габариты комнаты. Фронтальные печки, например, отлично смотрятся в большой гостиной, а угловые модели подходят для комнат поменьше.
Также при выборе уделите внимание материалам изготовления:
Профессионалы рекомендуют отдавать предпочтение натуральному камню или комбинированным вариантам из кирпича и камня. Бетонные конструкции также можно красиво оформить, например, клинкерной плиткой. Но выбирая данный материал, учтите, что установка стенок камина из бетона требует устройства сложной опалубки. Чугун – долговечный металл, он долго сохраняет тепло, но имеет тяжелый вес
В процессе выбора изделия нужно обратить внимание на качество чугуна. Правильно изготовленные камины делаются из толстых металлов, футерованных шамотом. Оригинальный островной камин из металла

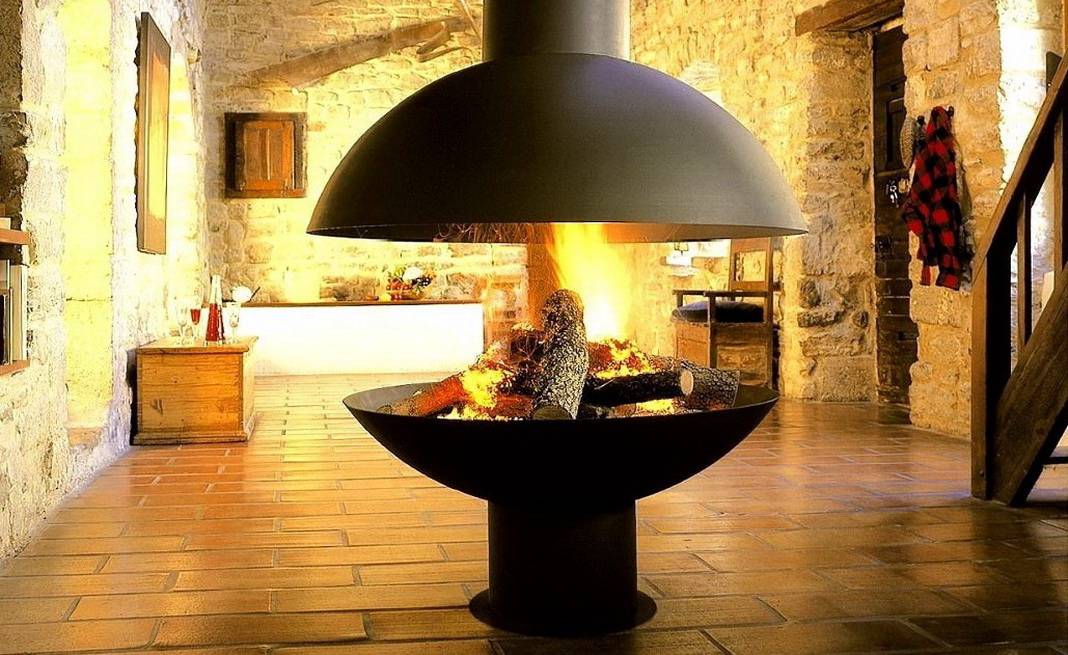

Оригинальный островной камин из металла
Если стоимость камина не важна, то стоит приобрести один из современных вариантов, где высокий КПД горения обусловлен продуманной конструкцией. В них выделяемый газ сгорает снова и снова, вследствие чего сажа практически не образуется. Топки таких изделий работают в нескольких режимах горения: экономичный, “моментального обогрева” и “одна закладка”.
Технология кладки углового камина
Можно сложить угловой камин из кирпича своими руками, но для этого необходимо использовать иную технологию. Работы, связанные с укладкой первых 4-х рядов проводятся по традиционной методике, а начиная с 5-го ряда, начинается обустройство поддувала и производится монтаж решёток. Работы по кладке 6-го ряда связаны с фиксацией опор, при этом на верхнем сегменте монтируется колосниковая решётка.
Закладка портала выполняется при кладке 7-го ряда, а перевязка швов осуществляется с 8-го по 13-ый. Именно в этот период происходит непосредственное формирование портала. Зеркала, относящиеся к задней стенке, формируются под незначительным уклоном. Перевязка продолжается и на 14-15 рядах, а наклон зеркал увеличивается, в целом их формирование заканчивается на 16-ом ряду.

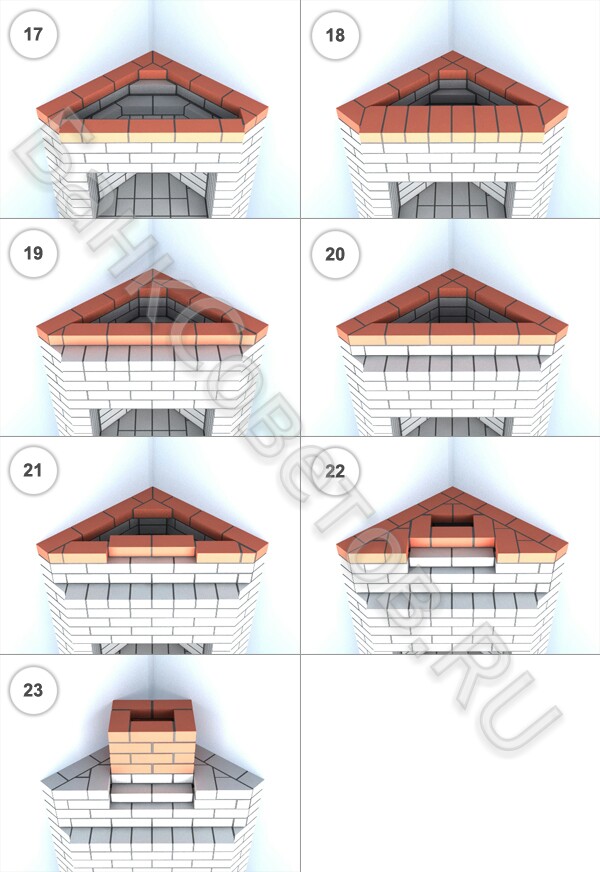

Фасадом камина будут ряды 17 -19, после чего начинается формирование дымохода, вплоть до 22-го ряда, когда устанавливают задвижку. Выбрать, чем отделать камин из кирпича такого типа, можно исходя, из собственных предпочтений.
Выбирать методику кладки, можно исходя из условий помещения, в котором будет эксплуатироваться камин.
