Выбираем проекты домов из пеноблоков с мансардой с чертежами – Обзор

Строительство дома из пенобетона своими руками

Имея на руках готовые успешные проекты домов из такого материала, как пеноблок, можно самостоятельно определиться с тем, какой именно дом соответствует вашим представлениям о семейном гнездышке.

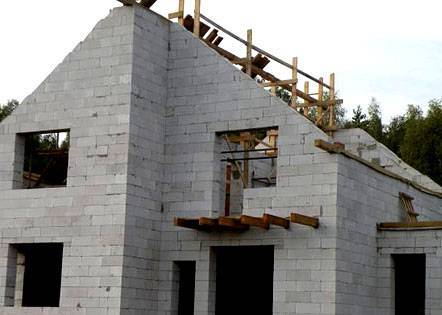

Возведение мансардного этажа в коттедже из пеноблоков

Если участок под строительство здания имеет популярные параметры, например, 6X8 или 8X10, то сделать выбор будет совсем несложно

Для начала самостоятельного строительства частного дома важно знание технологических моментов и наличие опыта

Возведение даже небольшого по площади здания является серьезным капиталовложением, поэтому отнестись к каждому этапу работ следует ответственно. Но и в том случае, если строит дом специализированная компания, домовладелец должен хотя бы теоретически уметь разбираться в этапах строительства и тонкостях такой работы.

Фундамент и цокольный этаж

Предварительные расчеты, устройство фундамента и цоколя:

Необходимо провести точные расчеты стройматериалов. Для этого подсчитывается общая площадь стен будущего здания. Из полученной цифры высчитывается площадь под двери и окна. Полученный результат делится на площадь боковины одной единицы пенобетона.

Размеры блоков должны быть подобраны с учетом области их применения. Так, для стен берутся одни пеноблоки (200 х 300 х 600), а для перегородок другие (300 х 100 х 600). При расчетах нужно помнить, что первая цифра этих параметров определяет высоту изделия.
Нужно определиться с типом фундамента. Делается это с учетом специфических особенностей пеноблока. Для разных условий и почв это может быть разная конструкция фундамента под здание из пеноблоков, с тем только условием, чтобы она была обязательно дополнительно армирована поясом из арматурных прутьев

Эта предосторожность необходима из-за того, что ячеистая структура блоков из пенобетона делает их слабыми на изгиб.
Высота цоколя для пенобетонного дома должна быть не ниже 40 см.

Кладка стен

Тонкости кладки первого ряда:

1. Перед тем как осуществить кладку первого слоя блоков, необходимо тщательно проверить горизонтальность цокольной поверхности. Все углы цоколя должны быть на одной строгой линии. Прежде чем поднимать стены, обязательно проводят гидроизоляцию всего фундамента.
2. Для кладки пеноблоков предпочтительно использование вместо цемента специального клеящего состава, который при минимальных швах в 2 мм, обеспечивает максимальную прочность и хорошую теплоизоляцию стенам. Клеящий состав должен быть нанесен на нижнюю часть блоков, на боковые стороны материала и на основание (цоколь). В процессе этой работы требуется постоянный контроль качества кладки по строительному уровню и шнуру.
3. В том случае, если целые пенобетонные блоки не помещаются в одну линейку, то обрезать стройматериал можно самостоятельно при помощи простой крупной ножовки. Пилить нужно только под прямым углом. Если во время кладки образуются неровности, их необходимо убрать тут же, используя, например, рубанок для гипсокартона.
4. Как только первый слой кладки будет завершен, его нужно будет армировать. Для этого по нему в два ряда укладывается арматура. Укладка арматуры должна быть сделана аккуратно, строго в небольшие, вырезанные для этой цели пазы, которые заранее подготавливаются при помощи болгарки. Делая пазы нужно отступать от края блока на 8 см. Уложенную в пазы арматуру обязательно заполняют клеящим составом.
5. Двустороннее армирование необходимо делать и в зонах перекрытий, а также в проемах окон и дверей. Для дополнительной прочности, в пазы устанавливаются металлические уголки, длина которых должна быть больше размера проема на 50 см.

   Чтобы связать куски арматуры, используют вязальную проволоку из мягкой стали.

6. Кладка следующих рядов пенобетона осуществляется по тому же принципу, что и кладка первого ряда. Вначале любого ряда в первую очередь укладываются угловые блоки, между которыми натягивается шнур. Нижний ряд очищается от пыли и смазывается клеем. Пенобетонный блок, смазанный клеящим веществом по боковым граням и снизу, устанавливается на свое место киянкой.

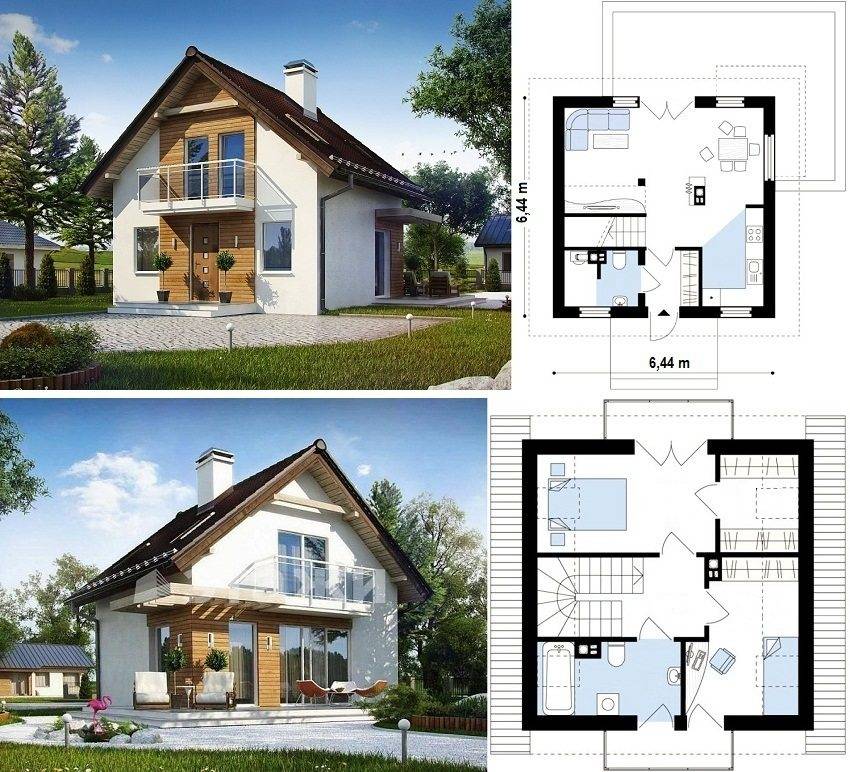

№1. Дом с мансардой «К-197»

Такой дом удовлетворит требования большинства семей к комфортному и продуманному жилищу. Условно всё его пространство можно поделить на две зоны: дневную и ночную. Дневная, или же общественная зона представлена огромной гостиной, которая плавно перетекает в кухню – перегородки не предусмотрено. Рядом находится холл, который объединяет гардероб, санузел и техпомещение.

Мансардный этаж – это три спальни, две из которых оборудованы нишами для обустройства шкафов-купе. На равном удалении от всех комнат находится большая ванная. Все продумано для комфортной жизни семьи с детьми. Также дом можно использовать в качестве загородной резиденции. Проект вообще можно назвать универсальным. Общая площадь 119 м2.

Все детали по данному проекту полутораэтажного дома из пеноблоков можно найти на сайте сервиса Houmy. Портал предлагает тысячи различных проектов домов из разных материалов. Все проекты созданы профессиональными архитекторами и продуманы до мелочей. Пользователю достаточно отыскать наиболее интересное решение, используя встроенные фильтры, и при желании внести некоторые коррективы в проект. Прямо на сайте сервиса можно связаться с разными подрядчиками и найти компанию, которая предложит вам наиболее выгодные условия строительства.

Особенности мансардных этажей

Проект дома с мансардой — идеальный вариант для тех, кто хочет использовать площадь строения по максимуму. В этом отношении дополнительное жилое помещение сходно с цокольным этажом. Раньше подвалы использовали исключительно для хранения хлама и размещения оборудования. Сейчас в цоколях обустраивают игровые комнаты, домашние кинозалы, гаражи, сауны или прачечные (как в типовых американских домах). Без плана-чертежа соорудить мансарду невозможно. Со строительными работами действительно может справиться каждый, хотя и здесь часто обращаются к компаниям, которые практикуют возведение объектов «под ключ». А вот правильно сделать расчеты нагрузок на фундамент, продумать расположение всех элементов конструкции, подсчитать расход материалов, может только профессионал, за плечами которого опыт и багаж специализированных познаний.

Перед строительством подготавливают несколько эскизных набросков — в разрезе и с разных точек обзора, и при этом указывают масштаб. На чертеже обязательно помечают расположение оконных проемов, лестницы-входа, коммуникативных линий, обозначают форму и указывают размеры. Самая популярная конфигурация среди мансард — прямоугольная или квадратная. Простой задача кажется только на словах. Приступая к делу, обыватель теряется и даже не знает, с чего начать. Мансарда привлекает обилием света и свежего воздуха. Ее наружная «коробка» включает две составляющие:

• Вертикальные (фронтонные) стенки. Их обычно выполняют из того же материала, что и фасад дома, так как они являются его логическим продолжением.
• Наклонная стена (боковая). Она «начинается» с вертикальной поверхности (аттиковая стена), а дальше ее каркасом служит стропильная система крыши. В роли наружной обшивки потолка выступает кровля. Чтобы увеличить площадь мансарды, меняют угол наклона крыши и увеличивают высоту аттиковых стен.

Достоинства и недостатки небольших домов

Главное достоинство компактного жилья – его доступная цена. Небольшие помещения позволяют выбрать более дорогие отделочные материалы, продающиеся погонными метрами: итоговая стоимость будет невелика за счёт малого метража.

Скорость возведения компактного жилья значительно больше, чем постройка масштабной загородной резиденции для постоянного проживания. Процесс строительства требует меньшего количества технических и человеческих ресурсов.

Эксплуатация, уход и текущий ремонт компактного жилья проходят проще, чем просторного дома. Уборка занимает меньше времени, для отделки нужно скромное количество материалов.

Владельцы небольших дачных участков размещают подобные дома, не загромождая прилегающую территорию: остаётся свободное пространство для обустройства зоны отдыха, размещения хозяйственных построек.

Компактный проект дома 8 на 8 легко вмещается на самый скромный участокИсточник glezer.ru

Несмотря на очевидные плюсы, проекты домов 8 на 8 подходят не всем владельцам из-за нескольких особенностей:

• Полезная площадь жилых помещений невелика, поэтому любители принимать гостей, а также большие семьи, проживающие в одном доме несколькими поколениями, будут испытывать нехватку личного пространства. Расширение подобного дома требует перестройки конструкции для добавления помещений.
• Проектирование такого дома требует профессионального подхода: на счету каждый метр, поэтому помещения располагаются плотно, избегают создания длинных коридоров, просторных мест для хранения.
• Отделка и оформление небольшого дома требуют тщательного выбора мебели и техники: габариты, особенности расстановки, цветовая гамма – всё следует подбирать, чтобы не «потерять» полезное пространство. Например, жилые дома 80-90 годов постройки отличаются внушительными габаритами, которые занимают большую часть земельного участка.

Монументальные постройки – характерная черта проектов 80-90 годовИсточник giropark.ru

Подобные кирпичные строения с использованием затейливых форм, высокими потолками с лепниной и затейливой планировкой не всегда практичны и смотрятся довольно помпезно. Современные проекты отличаются строгой классической планировкой, натуральными материалами и прямоугольными помещениями.

№1. Дом с мансардой «К-197»

Дом, построенный по такому проекту, отлично подойдет для большой семьи. На первом этаже предлагают разместить просторную гостиную, плавно переходящую в столовую и кухню. Места будет достаточно, чтобы и самим расположиться, и гостей пригласить. Рядом с гостиной находится гардеробная комната и небольшой санузел. Также предусмотрено техническое помещение, которое можно использовать как котельную.

Мансардный этаж – это три спальни, две из которых оборудованы нишами для обустройства шкафов-купе. На равном удалении от всех комнат находится большая ванная. Все продумано для комфортной жизни семьи с детьми. Также дом можно использовать в качестве загородной резиденции. Проект вообще можно назвать универсальным. Общая площадь 119 м2.

Все детали по данному проекту полутораэтажного дома из пеноблоков можно найти на сайте сервиса Houmy. Портал предлагает тысячи различных проектов домов из разных материалов. Все проекты созданы профессиональными архитекторами и продуманы до мелочей. Пользователю достаточно отыскать наиболее интересное решение, используя встроенные фильтры, и при желании внести некоторые коррективы в проект. Прямо на сайте сервиса можно связаться с разными подрядчиками и найти компанию, которая предложит вам наиболее выгодные условия строительства.

Материалы для строительства

Материалы для твоего дома должны быть в первую очередь теплыми, иначе в результате ты потратишь на отопление больше, чем на теплоизоляцию. Не забывай про слой минеральной ваты, пенопласта или другого утеплителя. Этим должны заниматься профессионалы, которые смогут просчитать расположение точки росы, чтобы конденсат не скапливался между стеной и изоляцией.

Кирпич красивый, долговечный, удобный и прослужит до ста лет, но он тяжелый, его долго укладывать и нужен крепкий фундамент. Пористые керамоблоки проще в укладке и больше по размеру, но чувствительны к повреждениям и дороже.

Газобетонные блоки не горят и хорошо защищают от мороза и шума, но при неправильном обращении могут трескаться и ломаться. Дерево – полностью натурально и экологично, но дает усадку и требует специальной обработки от гниения, огня и вредителей.

То, что важно знать перед началом строительства

Тенденция возводить дома из пенобетона появилась еще около 60 лет назад и пришла к нам из-за рубежа! Сегодня уже каждый второй житель Европы имеет жилье из этого материала (частный дом, коттедж и тому подобное).

И это не следствие какой-либо супер рекламы, которую обычно придумывают различные компании. Данное направление в строительстве долго набирало обороты и, благодаря уникальным характеристикам пеноблоков заняло должную планку.

Положительные характеристики и свойства пенобетона

Пеноблоки

В настоящее время проекты домов из пеноблоков 10 на 10 являются самыми востребованными и пользуются стабильным спросом. Чем же привлекает граждан такой вариант, и почему строить из пенобетона гораздо выгоднее, чем из других материалов?

Давайте разбираться.

1. Одно из самых главных преимуществ таких блоков – это легкость и размеры. Достигнута она благодаря уникальной технологии изготовления материала: специальная пена и наполнитель смешиваются в определенных пропорциях под давлением, затем смесь заливается в различные формы.

В процессе застывания все пространство блоков заполняется миллионами воздушных пузырьков, что делает структуру материала пористой (см.также статью Состав пеноблока – почему он такой популярный ).

В результате мы получаем следующее:

• небольшой вес блоков облегчает их транспортировку и монтаж;
• ввиду легкости несущих стен и, как следствие, отсутствия большой нагрузки, отпадает необходимость закладывать мощный фундамент;
• достаточно большие размеры блоков ускоряют процесс кладки и снижают расход раствора.

Эти обстоятельства позволяют в значительной степени сэкономить бюджет и время, ведь не придется нанимать дополнительных рабочих для трудновыполнимых задач, заказывать дорогую спецтехнику и покупать все материалы в больших объемах. Почему бы тогда и не выбрать проект дома из пеноблоков 10х10?

Второе важное свойство пенобетона заключается в том, что он без проблем поддается формообразованию любыми способами обработки: блоки можно строгать, пилить, сверлить, фрезеровать, забивать гвозди и так далее. За счет этого открываются широкие возможности в плане воплощения всевозможных архитектурных фантазий. Распилка материала

Распилка материала

Что касается отделки, то здесь так же все на высоте: стены из пеноблоков можно оштукатуривать, красить, облицовывать кирпичом, плиткой, панелями, сайдингом и всем, чем душе угодно! Этот строительный материал обладает прекрасной адгезией.

1. Пористая структура материала, его экологичность и морозостойкость позволяют поддерживать внутри помещения постоянный благоприятный микроклимат.
2. Ввиду очень малой пропускаемости тепла блоков, низкого водопоглащения и паронепроницаемости, после окончания строительства не придется проводить дополнительные работы по утеплению и гидроизоляции стен.
3. Высокая способность звукопоглощения. Хозяевам такого дома никогда не придется мучиться от посторонних шумов за пределами жилища.
4. Срок службы построек из пенобетонных блоков поражает – более 100 лет! И самое удивительно то, что с годами конструкция становится только прочнее.

Обратите внимание! Пенобетон удачно сочетает в себе все самые лучшие свойства дерева и кирпича. Как и кирпич, он очень долго не разрушается, на нем не образуется грибок, имеет низкую теплопроводность и к тому же не горит. Как и древесина, пенобетон 100% экологически чистый, поэтому в построенном из него доме могут проживать даже те лица, которые страдают серьезными заболеваниями

Как и древесина, пенобетон 100% экологически чистый, поэтому в построенном из него доме могут проживать даже те лица, которые страдают серьезными заболеваниями.

1. Данная технология строительства позволяет возводить дома в сравнительно короткий период – подвести объект под крышу можно за один сезон.

Одноэтажный дом из пенобетонных блоков с гаражом

1. Ну и, наконец, цена на высокопрочные, долговечные и уникальные по своим свойствам блоки намного выгоднее, нежели на другие материалы. Например, кубометр пеноблоков обходится в 2-2,5 раза дешевле кубометра кирпича.

К сведенью! Стоимость дома из пеноблоков начинается от 12,5 тысяч рублей за квадратный метр. Пожалуй, самый бюджетный вариант на сегодняшний день.

Двухместный гараж из пеноблоков

Проектирование пеноблочных домов

Тщательно продумать и создать проект дома 10 на 10 из пеноблоков – довольно сложная задача

Важно чтобы инженер проектировщик, к которому вы обращаетесь за помощью, имел не только соответствующее образование, но и большой опыт конкретно в этой области. Это одна из гарантий того, что даже малейшие ошибки, которые могут сказаться фатальным образом, будут исключены (

Технология производства пеноблоков

Материалом для изготовления пеноблоков служит пенобетон. Основные его составляющие такие же, как у простого бетона – песок, цемент и вода, но кроме этих компонентов, добавляется пенообразователь. Наиболее часто используются пенообразователи на основе природных белковых компонентов, они более прочны и экологически чисты. Пенообразователи на основе синтетических соединений также применяются, стоимость их ниже, но они считаются менее качественными.

Последовательность изготовления.

• Приготовление пены. Пенообразователь засыпается в пеногенератор, смешивается с водой, подаётся сжатый воздух, под действием которого образуются пузырьки воздуха.
• Замес пенобетонного раствора. В смеситель загружается песок, цемент, заливается вода, всё тщательно перемешивается. После получения однородной пластичной массы в получившееся «тесто» добавляется пена, и снова перемешивается.
• Формовка. Получившуюся смесь заливают в формы и оставляют сушиться на 12 часов.
• Сушка. После того как блоки набирают первичную прочность, формы разбирают, блоки укладывают на поддоны и отправляют на окончательную просушку. Происходит это в помещениях, при определённой температуре и уровне влажности, занимает процесс от 8-ми часов до 2-х суток.

Схема технологии производства пенобетонных блоковИсточник bizness.pp.ua

Как сделать фундамент для дома?

Далее необходимо выкопать котлован (если планируете делать ленточный фундамент) или пробурить скважины (для свайного).

Смотреть галерею

Процедура изготовления фундамента, независимо от его типа, одинакова:

1. На дне траншеи или скважины утрамбовываете песок.
2. Устанавливаете опалубку, внутрь траншеи или скважины помещаете решетку из арматуры.
3. Заливаете бетонный раствор.
4. При помощи специального вибратора или лопаты утрамбуйте раствор. Необходимо, чтобы в нем не осталось пузырьков воздуха – это скажется на качестве бетона.

В том случае, если вы выбрали свайный фундамент, необходимо тщательно рассчитать количество опор. В первую очередь нужно установить их в углах строения. Затем нужно равномерно распределить сваи по наружным стенам и перегородкам. Также нужно отметить, что под отопительный котел, печь или камин нужно делать фундамент, который не должен контактировать с основным.

Технология строительства из пеноблока

Фундамент

Для начала стоит отметить, что легкость пенобетонных стен снижает затраты на устройство фундамента, он гораздо менее мощный, чем для кирпичного дома. Для пенобетонного дома рекомендуется возведение монолитного ленточного фундамента, по верху которого уложен слой гидроизоляции, причем по ширине она должна немного превышать толщину камней.

Кладка первого ряда пеноблока

При кладке первого ряда пенобетона всегда используется обычный строительный раствор, чтобы была возможность компенсировать практически неизбежные неровности фундамента. Начинается кладка с того угла, который по замерам выше всех. Между угловыми блоками каждой стены натягивается шнур-причалка и далее по нему производится заполнение первого ряда. При этом горизонтальность кладки тщательно проверяется строительным уровнем. При возникновении неровностей кладки, их устраняют, используя рубанок или шлифовальную доску, пыль удаляется щеткой. Кроме того, с помощью нивелира в обязательном порядке нужно проверить высоту углов дома, разница замеров не должна быть более 30 мм.

Кладка вышележащих рядов пеноблока

Второй и все вышележащие ряды укладываются на клей для пенобетона. После приготовления клеевую смесь нужно выдержать не менее 10 минут, а затем еще раз активно перемешать. Клей нужно наносить на пеноблоки зубчатым шпателем сначала на стыковой шов между блоками, а затем – на горизонтальный. Толщина слоя клея может составлять 2 -3 мм. Укладка блоков производится с максимально возможной точностью сразу после нанесения клея. Положение по горизонтали уложенных камней нужно постоянно контролировать. При обнаружении отклонений производится рихтовка резиновым молотком.

Начиная со второго ряда, кладка пеноблоков осуществляется с перевязкой –  стыковые швы в соседних рядах должны иметь разбежку не менее 10 см. При возникновении неровностей кладки, их следует сразу затереть теркой.

Армирование пенобетонных стен

Армирование необходимо для снижения вероятности растрескивания кладки в период усадки дома. Армирование проводится через каждые 4 ряда кладки, начиная с первого. Для этого используется арматурный пруток диаметром 8 и более мм. Углы дома армируются плавно закругленным прутом.

Технология армирования такова: металлическая арматура укладывается по периметру кладки в предварительно вырезанные штробы (пазы) размером 40*40 мм. Отметим, что расстояние от внешнего края блоков до паза должно быть не менее 60 мм. Штробы очищаются от пыли, наполняются клеем и в них укалдывается арматура.

Над дверными и оконными проемами с внешней и внутренней стороны кладки также устанавливают металлические уголки размером в среднем 50-100 мм (но чем шире проем, тем больше должен быть уголок, длина уголка должна превышать ширину проема на 600 мм и более). Монтаж уголка производится вровень с вертикальной поверхностью стены. Перед установкой в стене заранее вырезается паз по размеру уголка и смазывается клеем.

Дополнительная информация

• Если при кладке стены возникла необходимость в укладке блока нестандартного размера, то следует обрезать лишнюю часть ножовкой для пенобетона с самыми крупными зубьями;
• Пенобетоннные блоки очень легко сверлятся, поэтому ввернуть в него небольшой шуруп не оставит труда. Крупные же шурупы, несущие значительную нагрузку, нужно вворачивать в дюбеля-саморезы, предназначенные для пенобетона.
• Гнезда для электророзеток и выключателей несложно высверлить дрелью с насадкой соответствующего диаметра, штробы под электрическую разводку выполняются штроборезом.

Отделка фасада

Технология строительства дома из пеноблоков требует обязательной наружной отделки фасадов здания. Воздействие на поверхность пенобетона атмосферы вызывает его потемнение, поэтому здание выглядит не слишком привлекательно. Отделку можно выполнить несколькими способами:

• навесная облицовка из сайдинга или декоративных панелей с устройством воздушного зазора между нею и стеной;
• облицовка отделочным кирпичом или камнем с устройством вентилируемого зазора;
• оштукатуривание фасада с применением специальных смесей для пенобетона;
• окраска паропроницаемыми силиконовыми красителями с предварительной качественной затиркой швов между блоками.

Наиболее часто используется первый метод облицовки ввиду его простоты и доступности.

В следующем ролике вы наглядно сможете посмотреть, что из себя представляет технология строительства из пеноблоков:

На что обратить внимание при проектировании

Точный расчет фундамента

Даже незначительный перекос приведет к появлению трещин в газобетоне. Толщина стеновых блоков дома (зависит от архитектурного исполнения здания и климатических особенностей региона). Качественное укрепление (армирование) всех проемов (окна, двери). Технология укладки элементов перекрытий и используемые материалы. Особенности монтажа «тяжелых» дверей (например, из металла)

Если предполагается возведение дома в 2 этажа, то необходимо особое внимание обратить на максимальную нагрузку. От этого зависит выбор ширины блоков, а также марка изделий

Это только некоторые моменты, которые не стоит упускать из виду.

Особенности проектов дачных домов с мансардой

Подбирая для дома с мансардой фото и проекты различных вариантов, следует учитывать, что у такого решения есть как преимущества, так и недостатки. Первых больше, благодаря чему мансардный этаж пользуется большой популярностью. Однако не стоит забывать и о минусах, особенно заметных, если пространства в нижней части здания достаточно для проживающих в нём людей.

Плюсы домов с мансардным этажом

К преимуществам здания с мансардой можно отнести:

• увеличение пространства в доме. Так, для размеров в плане 6 на 8 м мансардный этаж позволит получить уже не 48 кв. м площади, а от 70 до 80;
• возможность её использования только в летнее время. Так, даже проекты дачных домов с мансардой и верандой обеспечат на этой площади хранения вещей зимой и дополнительное место для отдыха (или творчества) летом;

Неутеплённая мансарда

незначительные расходы времени и средств. Дом с мансардой строится быстрее, не требует слишком прочного фундамента и такого же количество материалов, как двухэтажное здание.

Нельзя не отметить и эстетические характеристики такого проектного решения. С помощью мансарды улучшается внешний вид всего здания. А изнутри помещение смотрится оригинальнее обычной комнаты – за счёт наклонного потолка и практически полного отсутствия стен.

Недостатки варианта

К минусам мансарды, стоит отнести изменения в конструкции, которые требуются при выборе этого варианта:

• необходимость настила настоящего пола, а, значит, и более прочного потолочного перекрытия первого этажа – такого же, как для двухэтажного здания;
• повышенные требования к теплоизоляции такого этажа – если мансарда делается не для дачи, а для полноценного жилого дома, её требуется утеплить так же, как и нижнюю часть здания. Для использования в холодное время года на этой площади обязательно делается отопление;
• проведение коммуникаций – в первую очередь, водоснабжения и канализации. Это позволит сделать мансардный этаж по-настоящему жилым.

Санузел на мансардном этаже

Определённые сложности возникают и при оформлении интерьера мансардных этажей. Тем более что наклонные стены могут быть не только плюсом, но и минусом. Они не позволяют расставить вдоль них мебель, наклеить обои или выполнить большинство других видов отделки. А некоторые психологи утверждают, что проживание в комнатах с расположенным под углом потолком вызывает ощущение дискомфорта.
