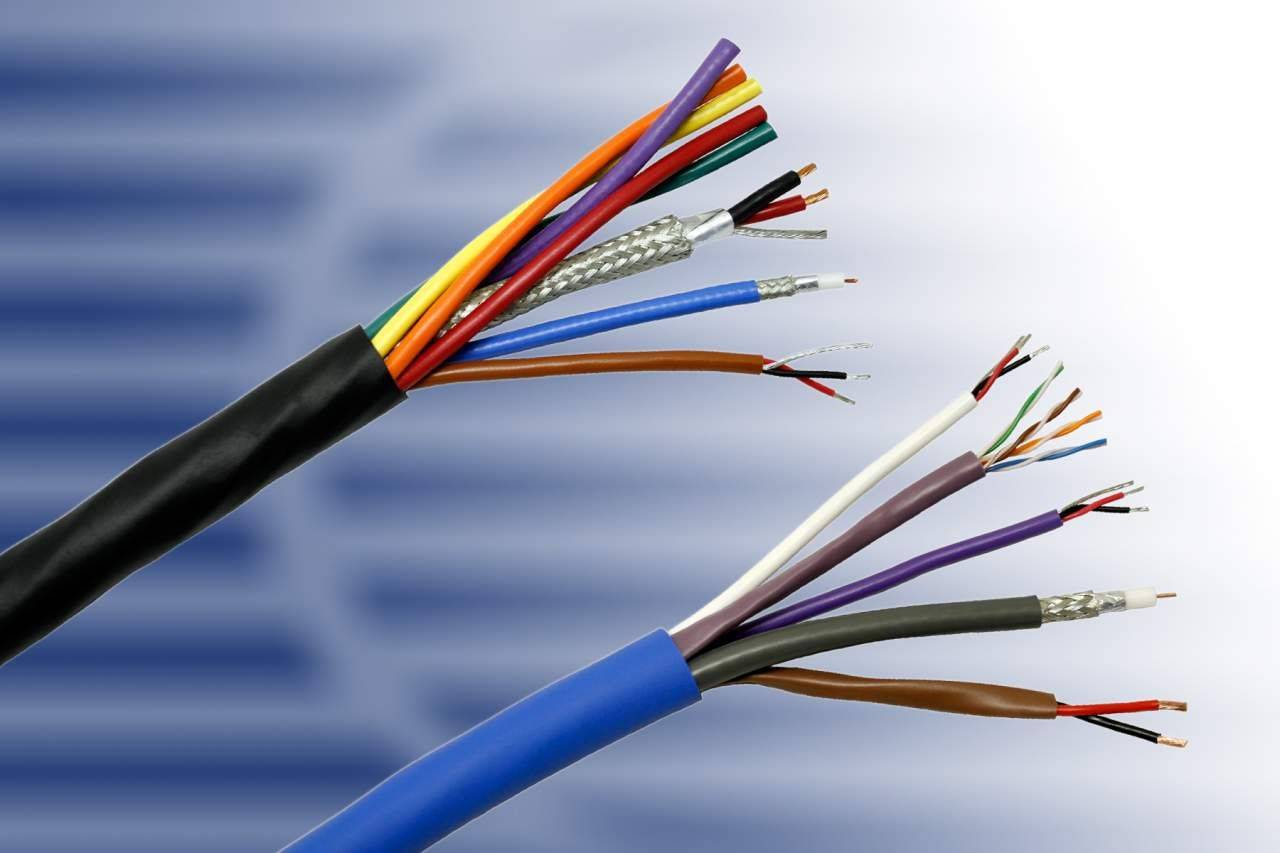

Кабель
Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.
Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.
Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла
Возможно возгорание. Выполняйте проводку кабелями из одного материала.
1. Кабель NYM
Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.
2. Кабель ВВГ
Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.
Провод
Провода, которые сейчас используются в электрике и радиоэлектронике представляют собой жилу из металла (меди или алюминия), сокрытую внутри изоляции.
Главное, основное предназначение провода – это обеспечивать беспрепятственный проход потоку электронов.
Провода
Забегая вперёд скажу, что основная разница между проводом и кабелем – в количестве жил, сокрытых под одной оболочкой. Так, если под изоляцией находится один металлический проводник – это провод.
Если несколько металлических проводников, отделённых друг от друга дополнительной изоляцией – это кабель.
Продажа кабельной продукции предусматривает тщательное изучение потребностей заказчика и понимания сферы применения изделий. Не просто подобрать нужный вариант без консультации профессионалов.
Какое сечение провода выбрать для 3 кВт

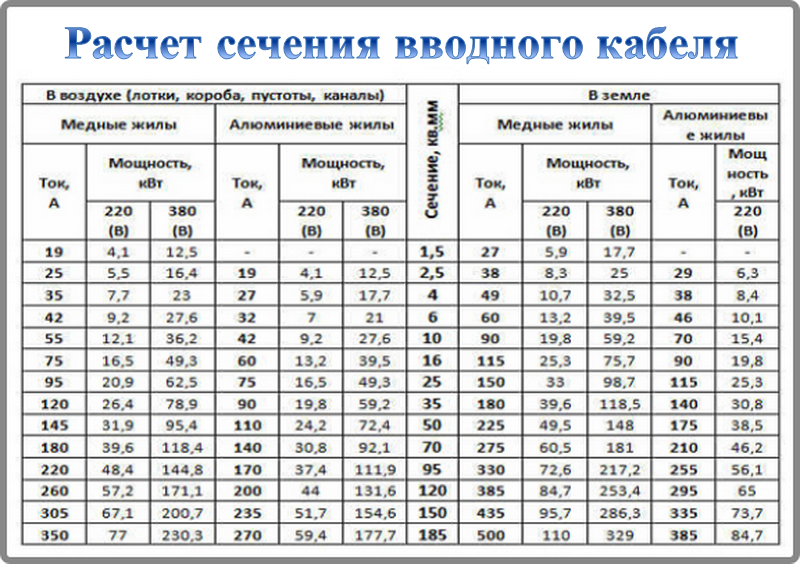

Проще и быстрее всего определить сечение кабеля по суммарной мощности потребления всех приборов подключенных к конкретной ветки электросети. Если, например, она равна 3 кВт, то согласно таблице в ПУЭ, площадь сечения медного сердечника должна составлять не менее 0,75 мм2 при напряжении в сети 220 В, и 0,5 мм2 для 380 вольт.
Однако следует учесть, что данные рекомендации не учитывают импульсную нагрузку, и вообще приведены для открыто-монтированной системы. Для закрытой они несколько возрастут – 1 мм2 на 220 В и 0,75 мм2 на 380 вольт. Если же планируется запускать электродвигатель, то потребуется провод минимум на 1,5 мм2.
Измерение сечения провода штангенциркулем
Краткие рекомендации по способу прокладки
Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:
- Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
- Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.
Пример прокладки кабеля в траншее показан в этом видео:

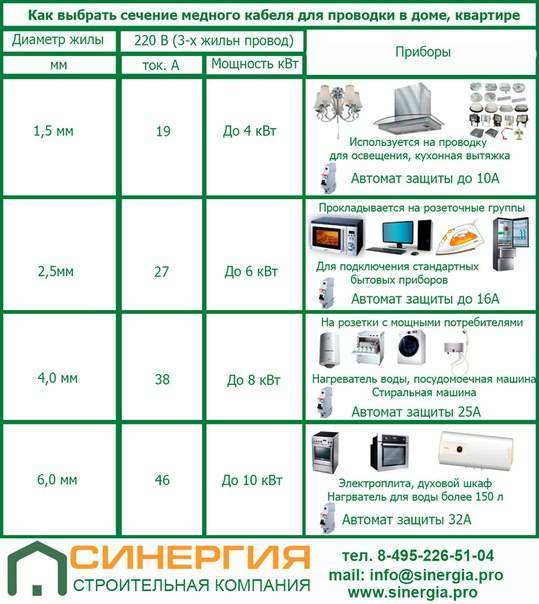

Кабеля для электропроводки: определяемся с сечением
Какой бы марки силовой кабель для разводки электричества вы не выбрали, необходимо уделить больше внимания именно сечению проводников. Этот показатель фактически отвечает за состояние нагрузки сети. Другими словами, чем больше сечение кабеля, тем менее нагружена будет электропроводка. Рассчитывая систему освещения, целесообразно выбрать кабель с сечением 1,5 кв. мм; для более мощных установок следует подключать жилы размером не менее 2,5 кв. мм.
Выбрав оптимальное значение, важно позаботиться о запасе, так как в случае расширения потребителей, необходимо чтобы проводка их выдерживала. Если вы все-таки отдаете предпочтение алюминиевым проводникам, помните, что его толщина должна быть в 1,5 раза больше, чем у медного
Проводники в гофротрубе для скрытой проводки в доме

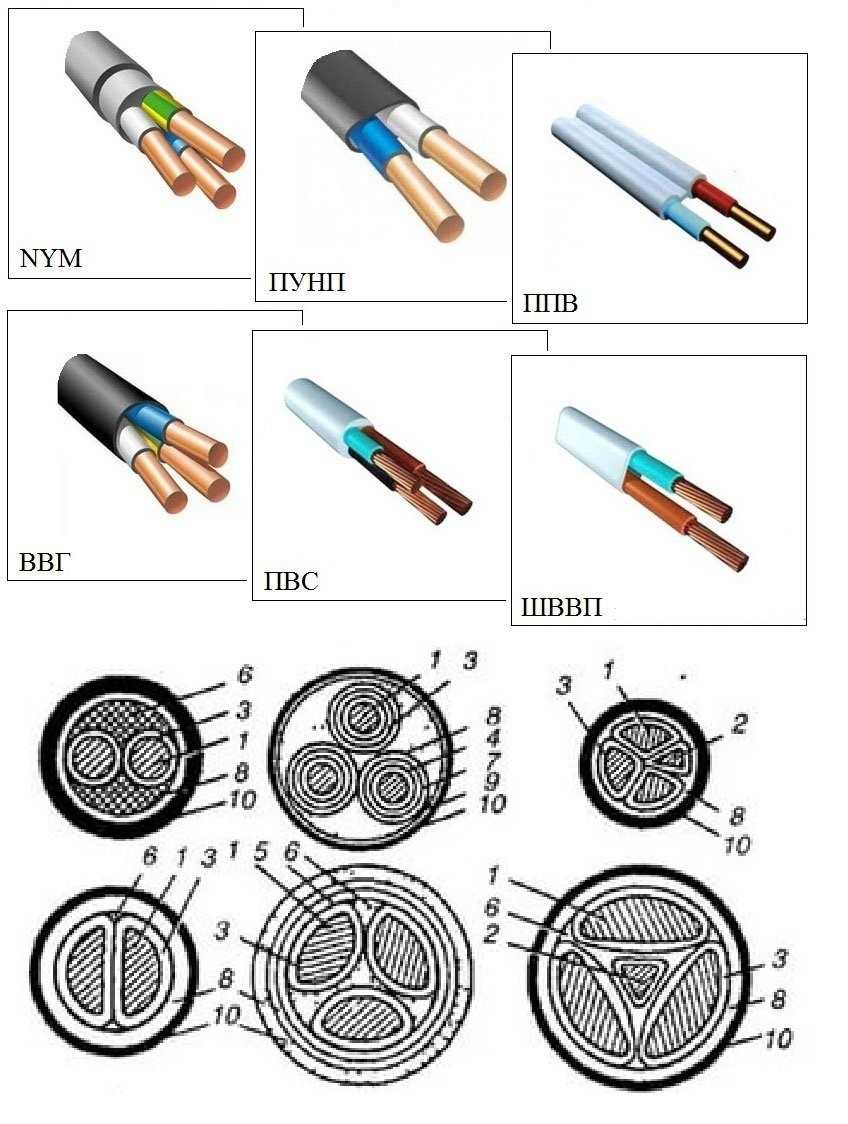

Популярные марки для электропроводки
ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:
- нг-LS — имеющие небольшое газо- и дымовыделение;
- нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.
К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.
Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:
- большой ассортимент;
- высокая пожаробезопасность;
- удобный монтаж;
- качественное исполнение;
- высокая долговечность;
- низкая задымленность и самозатухание.

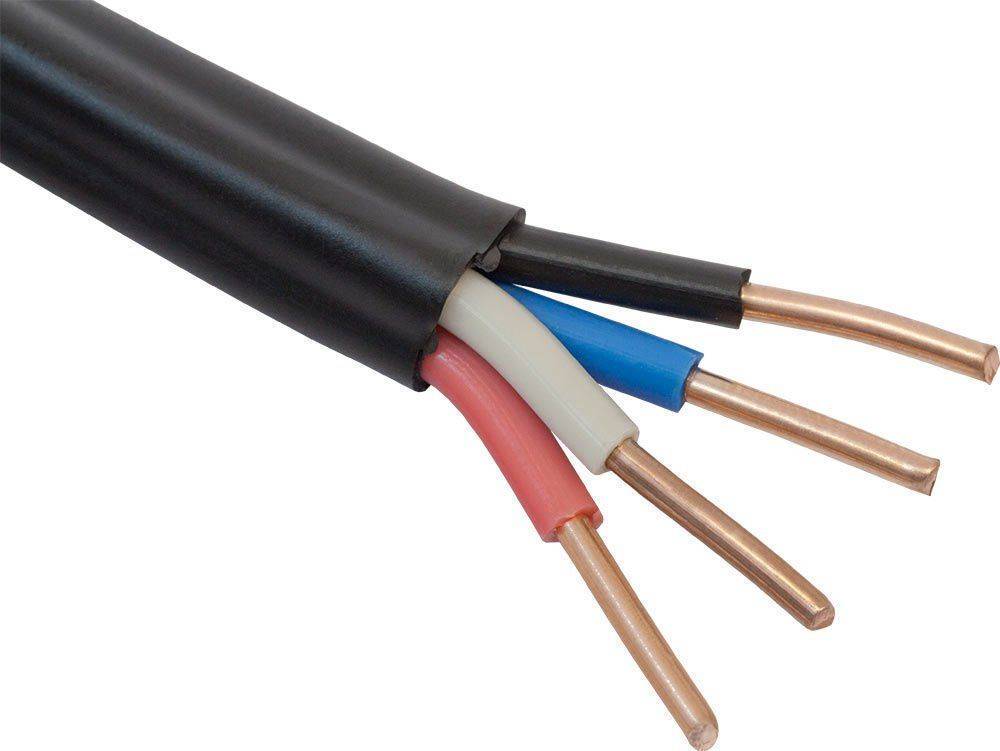

Кабель ВВГ
Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.
Производится несколько моделей, отличающихся параметрами изоляции:
- ВВГ — с изоляцией и оболочкой из винила;
- аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
- «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
- ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.
Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.
Подробнее о силовом кабеле ВВГ написано в нашей статье.
Кабель NYM
Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.
Подробнее узнать про кабель NYM можно в нашей статье.
Что лучше ВВГнг Ls или NYM
Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.
Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.
Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.
Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.
Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.
А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.
Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.
Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.
Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.
При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.
Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.
Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.
Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.
Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.
Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!
Для монтажа вне помещений

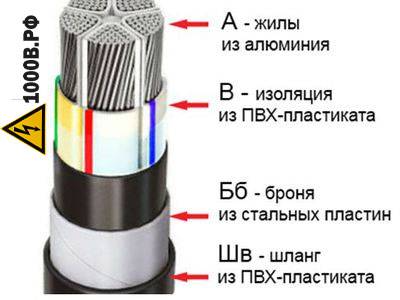

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких электрокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие. Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.
Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов и кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Источники
- https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
- https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html

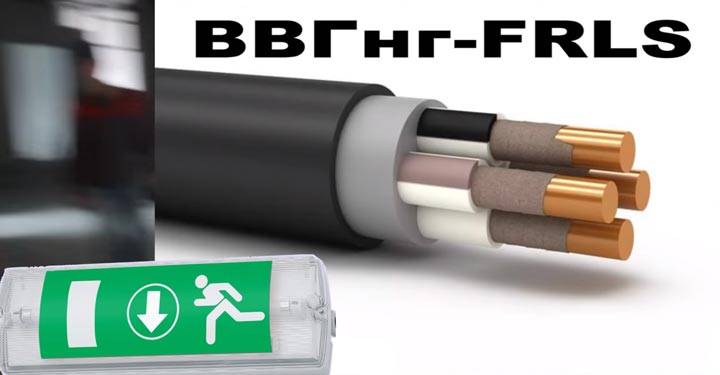

Кабель FRLS и FRHF
Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).
Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.
Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как “простой” ВВГнг Ls 3*4мм2. На фото ниже – слева простой LS на 4мм2, справа – frls на 1,5мм2.
Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.
Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).
Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.
Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?
Выбор, чему придавать значение при покупке
Выбор нужной марки провода или кабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности. При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:
- ШВВП — белый или черный
- ВВГ — черный
- ПВС – оранжевый, белый
- NYM — серый
При покупке непременно придавайте значение всем надписям, где указаны:
- ГОСТы
- ТУ
- завод-изготовитель
- марка
На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.
Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:
- ПУНП
- ПУНГП
- ПУВП
- ПБПП
Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.
Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.
Способы определения
Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.
Способ №1 – Приборы в помощь!
На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).
Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.
Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).
После измерения необходимо воспользоваться следующей формулой:
Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!
Способ №2 – Использование линейки
Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.
Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.
Несмотря на свою простоту, вычисления имеют свою особенность:
- чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
- витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
- определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.
Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия
Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.
После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:
Применение линейки и формул

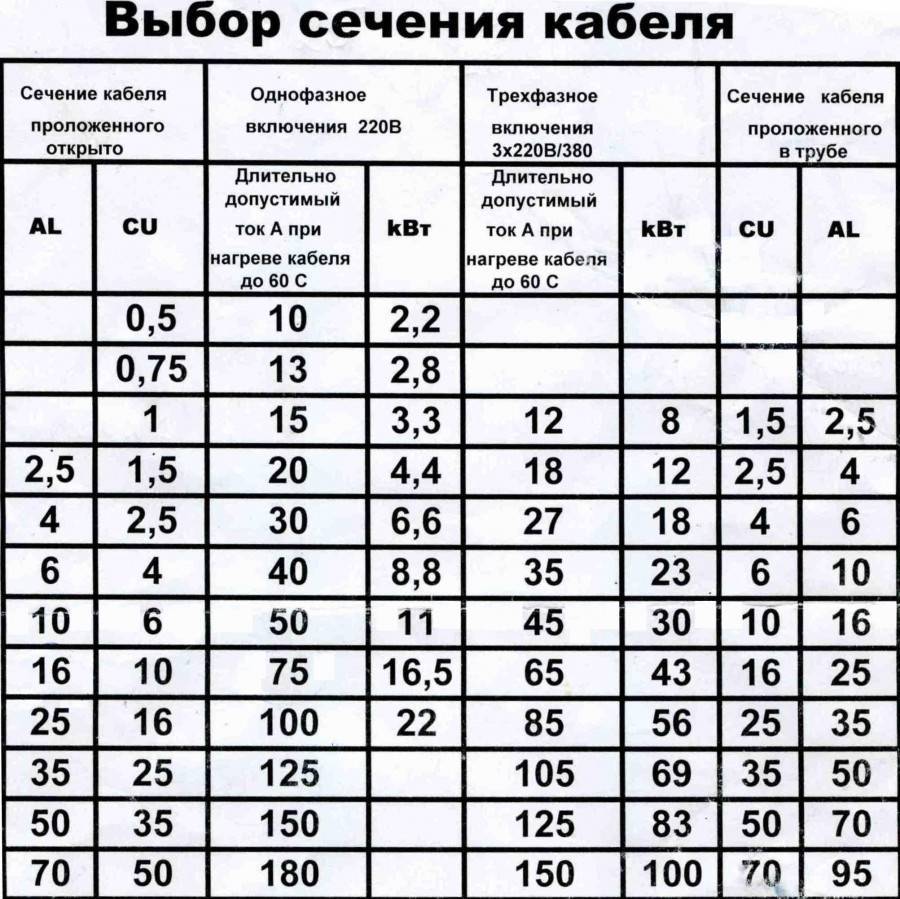

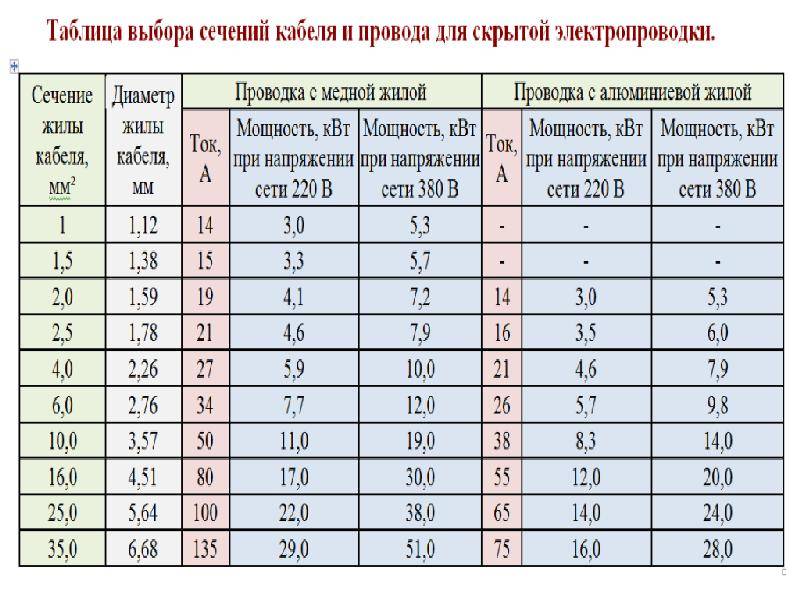

Способ №3 – Использование таблиц
Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.
Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.

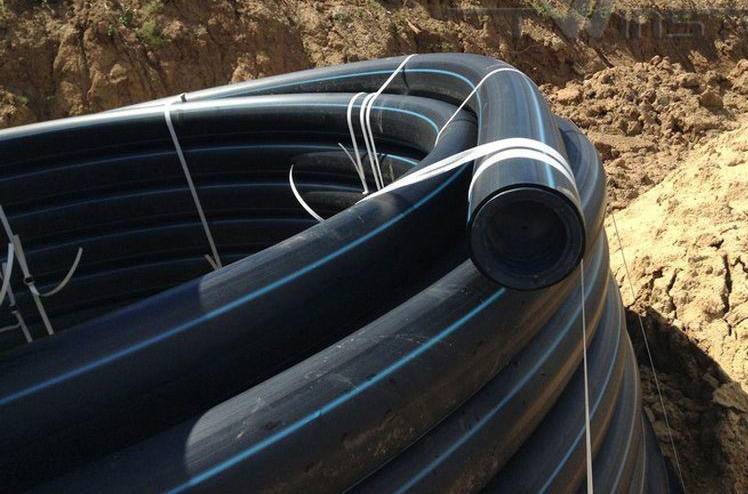

Технические характеристики труб ПНД
ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:
- Материал трубы представляет собой диэлектрик (не требует заземления).
- Изделие обладает хорошей прочностью.
- Имеет устойчивость к разрушительному воздействию многих химических соединений.
Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.
Прочие эксплуатационные характеристики:
- Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
- Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
- Диапазон температур от -25 до 70°С.
- ПНД трубы экологичны, не выделяют вредных веществ.
- Трубы легко гнутся без потери эксплуатационных качеств.
- Обладают высокой эластичностью, способны восстанавливать линейный размер.
- Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.
Ввод с помощью небронированного кабеля и трубы ПНД
Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.
Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.
Различие между кабелем и проводом
Вопрос, между прочим, не простой. В частности, в соответствии со СН еще с времен СССР и до настоящего времени работы с кабелем дорогостоящие, нежели с проводом. Однако весьма отчетливой классификации в этом плане не имелось ни в прошлые времена, ни сегодня. Различные источники предоставляют разнообразные точки зрения. Практически, характеристика «кабель» или «провод» присваивается ГОСТом/ ТУ на выпуск конкретной марки. В частности, кабель марки ВВП от ОАО «Одескабель» разнится от провода марки ПВС лишь конфигурацией оболочки: кабель ВВП- плоский, а провод ПВС — круглый. И ни в каком справочнике о кабелях форма оболочки кабеля/провода не указывается как малозначимый фактор. Поэтому смотреть надо в сертификат — там непременно будет заявлено: это кабель или провод.

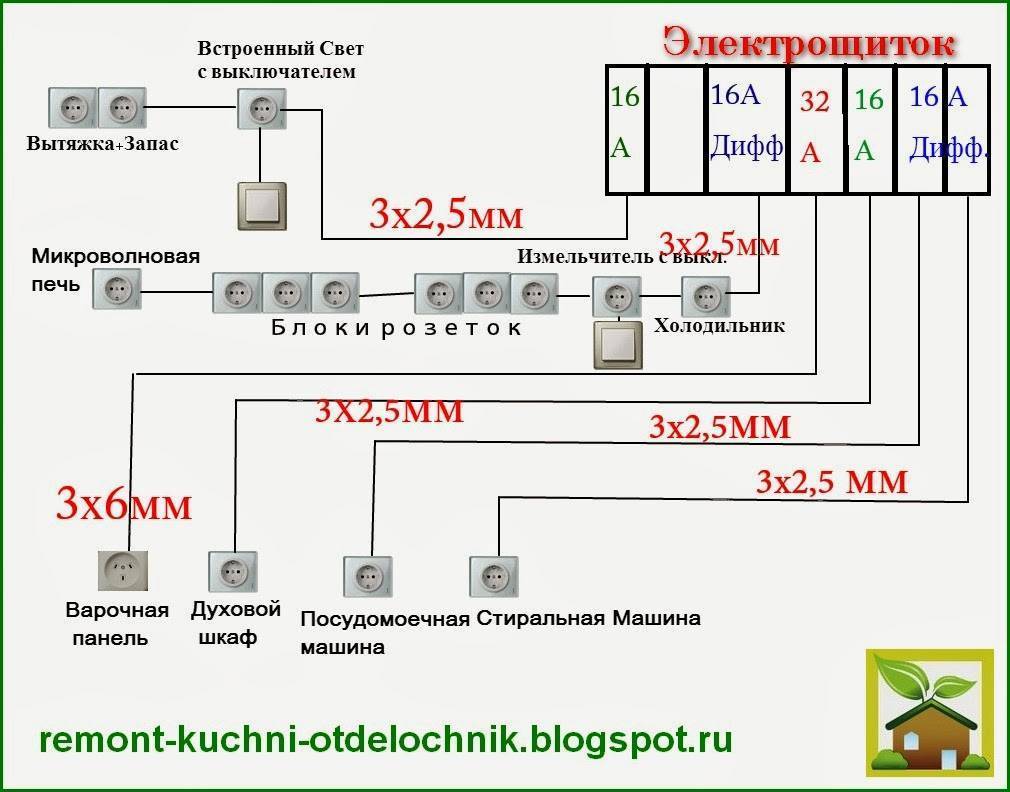

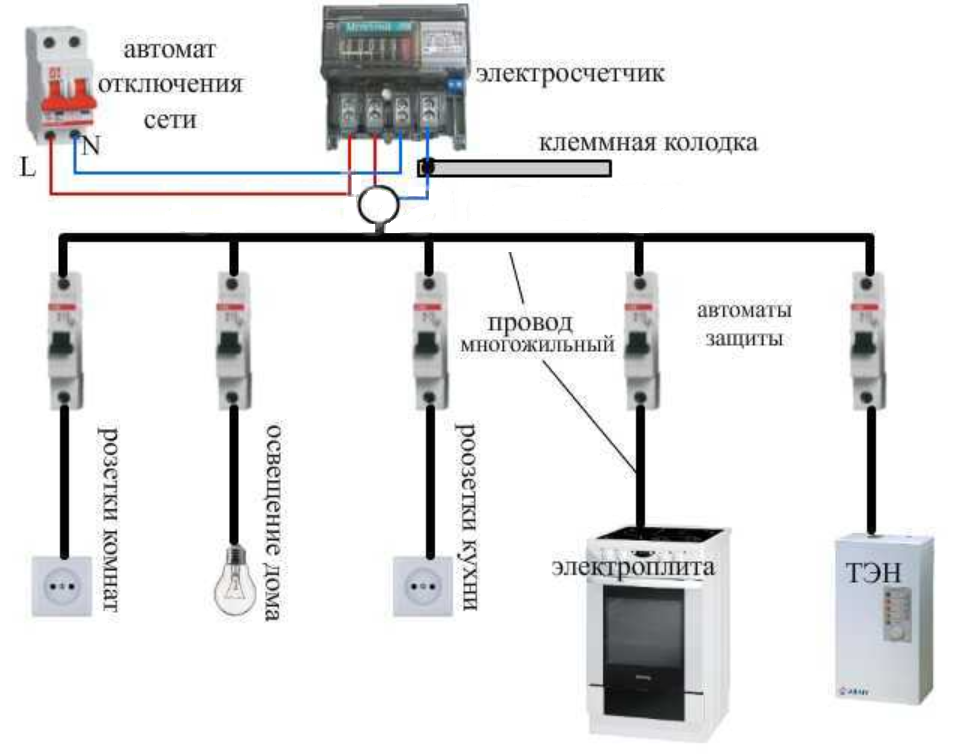

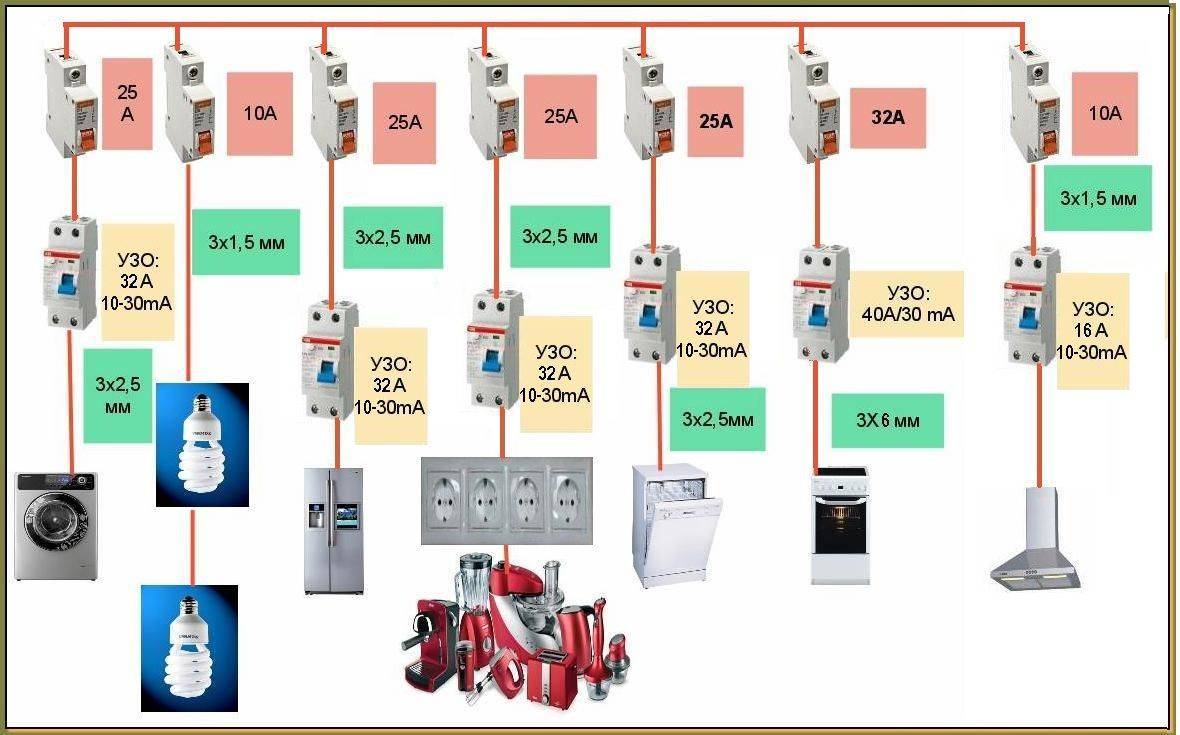

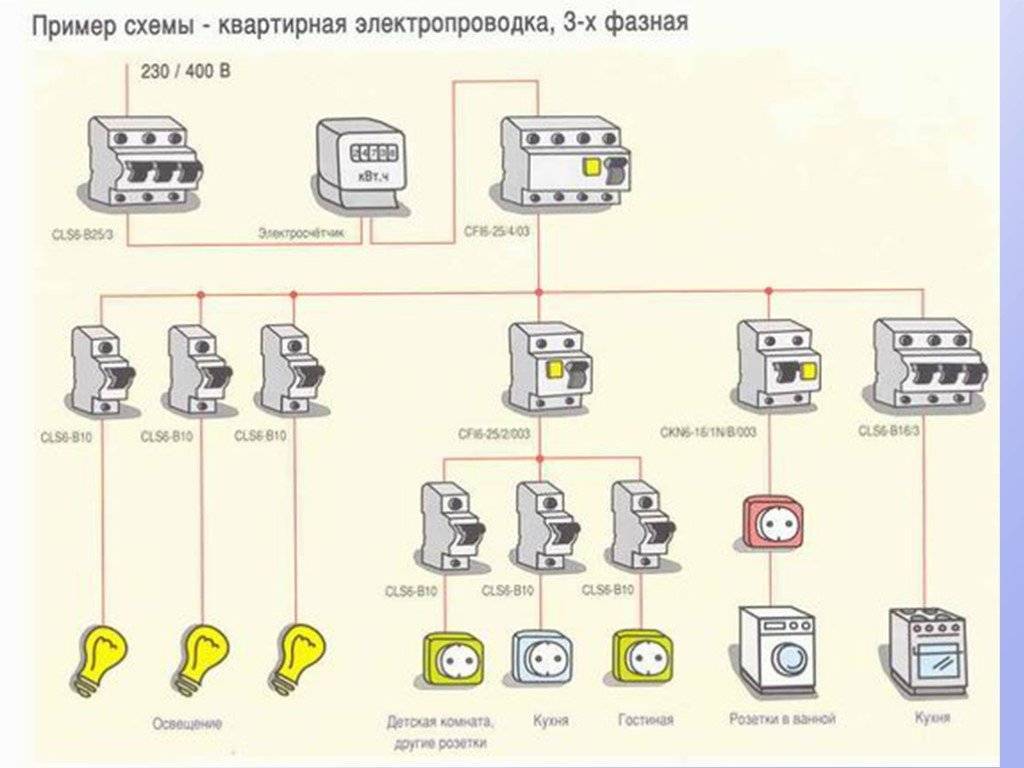

Составление схемы электропроводки
Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.
Разводка электропроводки в частном доме может быть сделана своими руками
Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:
- Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
- Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
- Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
- Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
- Установить щиток, завести электричество в дом.
- Прокладка кабелей внутри дома, подключение розеток, выключателей.
- Устройство контура заземления и его подключение.
- Тестирование системы и получение акта.
- Подключение электричества и его эксплуатация.
Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.
