Укладка гибкой черепицы
Укладка гибкой черепицы
При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.
Рекомендуемая инструкция по монтажу гибкой черепицы:
- Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:
— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.
При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров
Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги
Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.
Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.
Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
Монтаж гибкой черепицы, детально на видео:
Укладка гонтов гибкой черепицы
Перед выполнением монтажа с помощью мелованного шнура на подкладочном ковре выполняется разметка. Шаг для горизонтальных линий составляет ширину 4-6 рядов гонтов. Для вертикальных линий шаг должен составлять длину 1-2 гонтов. Разметкой необходимо пользоваться в процессе укладки битумной черепицы.
Разметка ската крыши:
Посередине ската на линии перегиба карнизной планки отметьте точку 1. От точки 1 в обе стороны вдоль линии перегиба карнизной планки отмерьте отрезки по 1500 мм. Это будут точки 2 и 3. Затем от точки 2 отмерьте отрезок 2000 мм в направлении точки 3. Это будет точка 4. Точку 5 получить аналогично точке 4, отмерив отрезок 2000 мм от точки 3 в направлении точки 2.
Начертите две дуги, используя шнурку в качестве циркуля. Центр окружности для первой дуги – точка 2, начало дуги – точка 4. Центр окружности для второй дуги – точка 3, начало дуги – точка 5. В месте пересечения двух дуг отметьте точку 6. Соедините точку 6 с точкой 1. Отрезок 6-1 является перпендикуляром линии перегиба карнизной планки. Продлите отрезок 6-1 до конька.
Нанесите линии, параллельные линии перегиба карнизной планки. Первую линию нанесите с отступом a от линии перегиба карнизной планки. Последующие – с отступом b.
Нанесите от конька до линии перегиба карнизной планки линии, параллельные отрезку 6-1 с отступом с.
Данные отступы будут отличаться в зависимости от коллекции гибкой черепицы Docke PIE:
| Коллекция | a, мм | b, мм | c, мм |
| Кёльн, Шеффилд, Сота | 343 | 137 | 167 |
| Цюрих, Женева, Крона | 353 | 142 | 125 |
| Гранада, Генуя, Тетрис | 343 | 136 | 166 |
| Ницца | 343 | 128 | 167 |
| Льеж, Кольчуга | 353 | 140 | 100 |
Разметка используется в качестве «справочной» сетки.
Основные правила монтажа:
В процессе укладки необходимо чередовать листы из нескольких разных упаковок. В результате рисунок готового покрытия станет более естественным. Укладка должна идти снизу вверх
У гонтов, укладываемых на полосу карниза, изнаночная сторона полностью промазывается битумным клеем. Укладка гонтов на сложные кровли выполняется с середины, на простые — от краев
Важно, чтобы лепестки листов черепицы полностью перекрывали линию стыка карнизных полос. Для этого первый ряд укладывается так, чтобы нижняя кромка листов черепицы на 1 см отступала от нижнего края карнизной полосы
Стыковка боковых торцов выполняется без нахлеста.
Правильное крепление гвоздей
Если уклон кровли не превышает 45°:
Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. | |
За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще два места крепления гвоздями — края (в 2,5 см от каждого края). | |
| Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. |
Если уклон кровли превышает 45°:
Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. | |
За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще четыре места крепления гвоздями — верхние и нижние углы (в 2,5 см от каждого края). | |
| Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. Дополнительно два гвоздя вбиваются в верхние углы |
Черепица этого вида крепится одним и тем же способом независимо от уклона кровли. В верхних углах вбивается по одному гвоздю. Еще пять точек крепления располагаются вдоль нижнего края клеевой полосы.
- Вбивать гвозди нужно таким образом, чтобы их шляпки были закрыты гонтами, расположенными в следующем ряду.
- Крайние в ряду гонты подрезаются с торцов так, чтобы выдержать нужную длину. Подрезанные края нужно промазать мастикой на 10 см от края (не более), а затем приклеить к основанию.
- На ендовах края листов нужно обрезать таким образом, чтобы оставить открытую полосу ендового ковра (ширина от 10 до 15 см). Подрезанные края плиток на 10 см промазываются мастикой.
Укладка следующих, расположенных выше рядов проводится так, чтобы смещать их на половину лепестка. Монтаж таким образом выполняется для гонтов всех видов.
Вариант 1Коллекции «Кёльн», «Шеффилд», «Сота»
Вариант 2Коллекции «Генуя», «Гранада», «Тетрис»
Вариант 3Коллекция «Цюрих»
Вариант 4Коллекция «Ницца»
Вариант 5Коллекции «Льеж», «Кольчуга»
Если в упаковке гонтов оказывается влага, их необходимо просушить на открытом воздухе в течение 5-10 минут. Образование влаги характерно для недавно, менее нескольких недель назад произведенной черепицы и обусловлено технологическими нюансами самого производственного процесса. Такая влажность никак не влияет на эксплуатационные характеристики покрытия.
Специфические особенности черепицы Shinglas
Их достаточно много, но можно выделить основные:
- Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.
- Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.
- Устойчивость к высоким и низким температурам (-70̊ до +90̊).
- Востребована при строительстве малоэтажных домов.
- Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.
- Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.
- Антикоррозийные свойства.
- Перерасход материала достаточно низкий даже на крышах фигурной вырезки.
- Легкость.
- Возможен монтаж поверх изношенных покрытий битумом.
- Стойкость цвета в течение всего эксплуатационного периода.
- Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.
- Исключена возможность возгорания при неожиданном появлении открытого источника огня.
Состав
Как и прочие битумные материалы, мягкая черепица состоит из целого ряда слоёв. Сама кровля изготавливается из масс битума, которыми пропитывают основание. Все элементы выкладывают в характерную для этого покрытия форму, которую впоследствии покрывают качественным красителем.
Битумная черепица бывает нескольких типов, отличающихся структурой и методом установки в зависимости от декоративного эффекта, которого стремятся достичь при монтаже.
В основе кровли — стеклоткань и стеклохолст. На обе стороны нанесён модифицированный или окислённый битум. На лицевую поверхность – каменная или цветная минеральная крошка, именно она придаёт материалу различные цветовые оттенки и защищает от погодных воздействий, продлевая срок эксплуатации. Кроме того, на эту поверхность наносят битумные клеевые пятна – именно к ним приклеиваются плитки внахлёст.
Нижняя сторона плиток покрыта кварцевым песком. Также возможен вариант, когда на край плитки наносится самоклеющийся модифицированный битум СБС.
На тех поверхностях, где нет возможности прикрепить плитку гвоздями, используется плитка-самоклейка.
Монтаж кровельного материала
В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

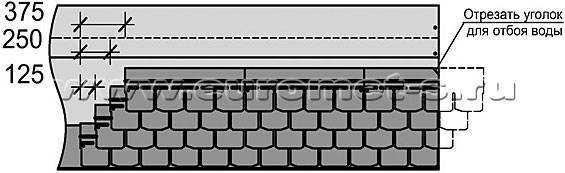

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу.
Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

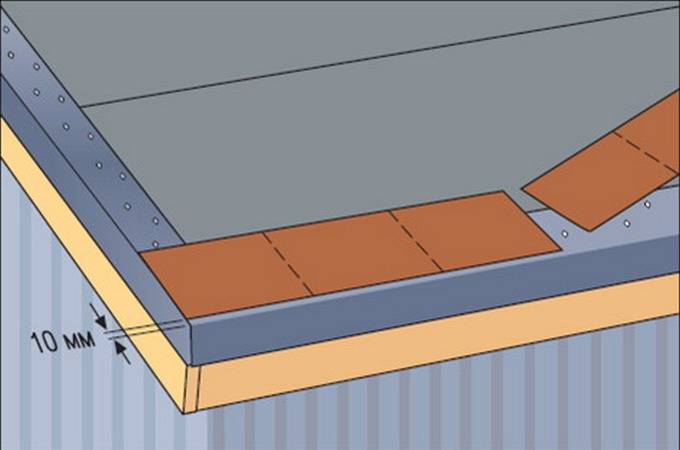

укладка мягкой черепицы у карниза
Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.
Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне.
В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.
Из чего состоит мягкая черепица
Первый слой – подкладка, посыпка или пленка. Слой защищает пластины от склеивания во время транспортировки или хранения;
Пара гидроизолирующих слоев из битумной массы. Этим обеспечивается водонепроницаемость. Битум улучшают окислением, чтобы увеличить износостойкость, или модифицируют полимерами, чтобы сделать эластичнее и долговечнее. Нижняя поверхность покрывается самоклеящимся слоем битума (полосами или точечно);
Третий основной слой выполняется из биологически стойкого полотна, обычно это материал, типа полиэстера или стекловолокна. Этот слой располагают среди изолирующих прослоек, чтобы он обеспечивал прочность на разрыв; у ламинированной черепицы есть еще и стеклохолстовый слой.
Поверхность черепицы — посыпка из каменной крошки, отделка керамизированным гранулятом. Слой придает покрытию декоративность, отражает солнечные лучи, защищает поверхность от повреждений механического характера.
Монтаж кровельных мембран (плёнок)
Общие правила:
- Кровельные мембраны (плёнки) монтируются после размещения утеплителя.
- Супердиффузионные мембраны (группы RS и FS) могут служить временной кровлей и фасадом на срок до 3-х месяцев.
- Мембраны (плёнки) монтируются с нахлёстом, определяемым разметкой полотна.
- Поперечные и продольные стыки проклеиваются специальной лентой.
- Стыки организуются на твёрдой поверхности (стропила, обрешётка и т.п.).
- Предварительная (технологическая) фиксация осуществляется степлером либо гвоздями с широкой шляпкой.
- Монтаж утеплителя осуществляется на основании инструкций производителя.
| Группа | Тип | Назначение | Особенности монтажа | Ориентация поверхности относительно утеплителя |
| RH | Пароизоляционная плёнка | Кровельная/фасадная | С внутренней стороны утеплителя без зазора | Для Silber – блестящей стороной от утеплителя |
| RS | Супердиффузионная мембрана | Кровельная ветровлагозащита | С внешней стороны утеплителя без зазора | Надписями наружу |
| FS | Фасадная | |||
| FM | Диффузионная мембрана | С внешней стороны утеплителя. Зазор 40 мм |
Оборудование для кровельных работ
В процессе монтажа металлической кровли потребуется оборудование для производимых работ, которое так же важно, как и инструменты. Оно способствует экономии как сил, так и времени. В первую очередь это различные электрические инструменты:
В первую очередь это различные электрические инструменты:
- электрорубанок и электропила, необходимые для монтажа обрешетки и стропильной системы;
- электродрель, которая пригодится для завинчивания элементов крепежа.
Для монтажа фальцевой кровли обязательно потребуется прокатный станок, позволяющий производить картины по всей длине ската, за исключением соединений по горизонтали. Зачастую при устройстве кровли пользуются газовыми горелками, которыми подогревается материал и поверхность кровли в холодное время года либо которые используют для укладки на кровле мастичного горячего покрытия. Газовая горелка обеспечивает разогрев материала до необходимой технологической температуры. Многоэтажное строительство требует установки кровельного крана, с помощью которого поднимаются металлические и деревянные конструкционные элементы крыши и покрытий кровли.
Высококачественный инвентарь, материалы и оборудование для монтажа кровли вкупе с профессионализмом кровельщиков обеспечат создание надежного покрытия с длительным эксплуатационным сроком.
Укладка гибкой черепицы
Необходимые инструменты и материалы
Для предстоящих работ нам нужно запастись следующими инструментами:
- молотком, ножницами по металлу и ножом для резки черепицы;
- дрелью и шуруповертом;
- строительным степлером и мастерком;
- Средствами защиты (очками и перчатками).
Из материалов, кроме гибкой черепицы, надо подготовить:
- Битумный герметик, битумную мастику, антисептик;
- Гвозди, фольгированную клейкую ленту;
- Гидроизоляционный ковер и утеплитель (плиты ОСБ или минеральную вату);
- Листы влагостойкой фанеры, коньково – карнизную полосу, карнизные и торцевые планки.
Важно: обязательно обрабатывайте антисептиком весь пиломатериал, который используете для работы
Монтаж пароизоляционных плёнок
| Кровельную пароизоляционную плёнку следует укладывать рефлекторным слоем внутрь здания. Плёнка монтируется параллельно карнизу. | При укладке Ковельной пароизоляционной плёнки нужно использовать 15 см нахлёста. Нахлёсты фиксируются двусторонней клеящей лентой. Дополнительно, вдоль линии нахлёста можно использовать ремонтную ленту, там самым обеспечивая улучшенную герметичность. | |||||
| При соединении со стеной, дымоходом и т.п. Кровельная пароизоляционная плёнка должна закладываться внутрь (на 5-10 см) и плотно приклеиваться к преграде при помощи бутилового клея. Рекомендуется также прижатие плёнки и бутилового клея при помощи прижимной планки. | Примыкания и отверстия в плёнке заклеиваются ремонтной лентой. |
Подготовка основания под кровлю
Сразу отмечу такой важный момент: какую толщину материалов применить для Вашей крыши? Вот таблица, пожалуйста изучайте:
При шаге стропил (мм.) | Рекомендуемая толщина доски (мм.) | Рекомендуемая толщина фанеры (мм.) |
600 | 20 | 12 |
900 | 25 | 18 |
Технология кровли из мягкой черепицы требует сплошного ровного основания. Для этих целей идеально подходят ОСП-плиты марки OSB-3. Они атмосферостойкие и с успехом применяются в каркасном строительстве. Вплотную их крепить не следует, необходимо оставить тепловой зазор 3-4 мм.
Следующий материал, который годится для основания – это влагостойкая фанера. Процесс монтажа такой же, как у плит ОСП.
Возможно применение шпунтованных досок. Использовать простую обрезную доску разрешается, но я бы не рекомендовал, так как снижается общая жёсткость конструкции. Шпунт и паз всё-таки играют большую роль.
После того, как основание готово, на него необходимо настелить подкладочный ковёр. Его ещё называют ендовой ковёр. Для тех, кто не знает, что такое ендова, попробую объяснить. Ендова – это место, где стыкуются две плоскости крыш. Получается своеобразный входящий угол. Этот угол между разными плоскостями крыш так и называется – ендова.
Кровельные гвозди
Подкладочный ковёр настилается на ендовы (если они есть), конёк, вокруг дымоходов, карнизы и торцевые стороны крыши, вокруг мансардных окон и в местах стыковки стен с крышей (сложная конфигурация кровли). Если угол наклона крыши менее 18 градусов, то ковёр укладывается на всю поверхность основания. Места нахлёста рекомендуется проклеивать специальным битумным клеем. Остальное крепление ковра – кровельными гвоздями с большими шляпками.
Следующий этап: монтаж дополнительных элементов. Сюда входят карнизные и фронтонные металлические планки. Крепятся они поверх ковра кровельными гвоздями или саморезами.
Укладка гибкой черепицы. Основные этапы
Перед тем, как приступить к укладке мягкой кровли, следует обратить внимание на метеопрогноз и на температуру воздуха в частности. В инструкции к каждому конкретному виду битумной черепицы говорится о допустимых температурных режимах монтажного процесса. Если проигнорировать рекомендации производителя, то такой безответственный способ укладки гибкой черепицы может привести к печальным последствиям; кровельный материал может отпасть через некоторое время
Если же существует необходимость обустройства кровли в холодную пору, то перед укладкой битумные листы нужно разогревать посредством использования строительного фена, кроме того, по возможности, прогреть чердачное помещение
Если проигнорировать рекомендации производителя, то такой безответственный способ укладки гибкой черепицы может привести к печальным последствиям; кровельный материал может отпасть через некоторое время. Если же существует необходимость обустройства кровли в холодную пору, то перед укладкой битумные листы нужно разогревать посредством использования строительного фена, кроме того, по возможности, прогреть чердачное помещение.
Первым делом производится монтаж рулонного подкладочного ковра. Необходимо закрепить ковёр по всему периметру крыши. Если уклон крыши менее 18 градусов, то в таком случае допустимо произвести, лишь, частичную зашивку ковром, в противном же случае необходимо покрыть крышу целиком, прибивая прокладочный ковер оцинкованными гвоздями через промежуток 150-200 мм. Для организации стока со стороны конька, и максимальной протекции деревянной обрешётки от агрессивных воздействий среды, на фронтонный свес, поверх ковра, монтируются, по аналогии с карнизными, торцевые планки. Подкладочный ковёр может быть заправлен под основу и закреплен, это придаст дополнительную защиту деревянным элементам конструкции.
Поверх планки карнизного свеса производится укладка полос коньково-карнизной гибкой черепицы. Если таковая отсутствует, то можно воспользоваться обычной гибкой черепицей с обрезанными лепестками. Крепится полоса с помощью оцинкованных гвоздей, отступ от края должен составлять 25 мм. Свободные концы черепицы клеятся битумной мастикой к планкам. Данный этап монтажа отлично подходит для устройства водосточной системы. Поверх подкладочного ковра, в ендовах, дополнительно разворачиваются ендовые ковры. Их цвет обязан соответствовать цвету основной черепицы. Края проклеиваются клеем и прибиваются оцинкованными гвоздями по всей длине с шагом 10 см.
Следующим этапом уже идет непосредственная укладка гибкой черепицы. Черепичные листы с несколькими лепестками необходимо брать из разных упаковок вперемежку, это делается для того, чтобы выровнять цветовую гамму, ведь оттенки цвета варьируются от упаковки к упаковке. Монтаж осуществляется от центра к торцам. Для этого снимаем защитную плёнку и укладываем черепицу клеящей стороной, при этом её прижимая.
Далее черепичный лист прибивается по линии, проходящей выше фигурных пазов, четырьмя гвоздями. Чтобы достичь параллельности линий укладки, после окончания второго ряда следует разметить все дальнейшие ряды вплоть до конька. Вдоль фронтонов и по краям крыши битумная черепица подрезается, и, непременно, приклеивается посредством битумной мастики.
Нужно внимательно следить, чтобы все черепичные лепестки находились на одном уровне перекрывая гвозди. Чтобы закрыть конёк, следует воспользоваться коньково-карнизной гибкой черепицей, которую разделяют на по перфорации, после чего с неё снимается защитная плёнка и она клеевой стороной укладывается на конёк, с перегибом посередине, так, чтобы короткая сторона черепичного фрагмента была параллельна коньку.
Также можно установить коньковый аэратор, чтобы добиться дополнительной вентиляции чердачного помещения.
На этом обустройство кровли заканчивается. В качестве примечания можно добавить, что для продолжительного срока службы, раз в пять лет придется обрабатывать гибкую кровлю защитными составами.
Предварительная подготовка основания
Материалом для несущих конструкций может выступать дерево, металл и железобетон
При выборе стропил необходимо обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 –1,5 м. В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами
В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами.
При малом шаге стропил эти материалы выбирают из числа более надежных (с толщиной от 12 до 37 мм). Их монтаж осуществляется таким образом, чтобы высотный перепад не превышал двух миллиметров, а щель между досками − пяти миллиметров, между листами − трех миллиметров. Все древесные стропила, доски необходимо пропитать огнебиозащитными составами.
Способы монтажа гибкой черепицы
Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.
Кровельные гвозди
Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.
Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы
Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.
Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.
Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.
Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия
Саморезы с пресс-шайбами
Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.
При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой
При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.
Скобы
Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.
На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности
Строительный фен
Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.
Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание
Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.
Инструмент для монтажа крыши из гибкой черепицы
Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:
- стартовые, рядовые и коньковые элементы;
- подкладку;
- мастику;
- шпатель;
- герметик;
- крепёжные элементы: гвозди, шурупы или скобы;
- ножницы по металлу для разрезания доборных элементов;
- карнизные и фронтонные планки;
- ендовый ковёр;
- кровельный нож для разрезания гибкой черепицы;
- измерительные инструменты;
- отбивочный шнур или мел;
- строительный фен.
Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.
Коньковое покрытие
Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы.
В других случаях материал выкраивается из рядовых гонтов:
- если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
- гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.
Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.
установка конька из гибкой черепицы
Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.
Укладка гибкой черепицы
Приобретая товар, следует внимательно просмотреть инструкцию от производителя. В ней обязательно указано, как класть гибкую черепицу. Часто достаточно следовать пошаговой инструкции, чтобы выполнить кровельные работы правильно, однако предварительное ознакомление с порядком действий помогает распределить время.
Теперь технология монтажа:
- Усилить свес. Монтируется капельная планка, защищающая конструкцию стропил, обрешетки от влаги. Один край капельника разместить на настиле, вторым закрыть свес. Крепление гвоздями с оцинковкой. Шаг 200-250 мм, порядок «шахматкой», выкладка с нахлестом в 30 мм. Зазоры промазываются битумной мастикой, герметиком.
- Закрепить крючья для водосливных труб.
- Уложить ковер гидроизоляции. Клеящая нижняя сторона облегчает процесс монтажа. Начинать с участка ендовы. От точки перегиба в обе стороны оставляется напуск не менее 0,5 м. Лучше обойтись без стыков, но в случае необходимости, оставлять нахлест в 150 мм. Выкладка снизу верх, место соединения предварительно обрабатывается мастикой на битумной основе. Вдоль карнизного свеса свободный остаток гидроизоляционного материала 0,6 м.
- Ковер подкладочный. Продукция также имеет вид рулона с клеящей основой, защищенной бумажным слоем. Вариант выкладки зависит от профиля выбранных гонтов черепицы, формы крыши, угла ската. В случае выбора покрытия тип Джаз, Трио подкладочный ковер нужен обязательно. Если уклон кровли 12-18 °, подкладка монтируется по всему периметру крыши. Монтаж производить снизу, перехлесты не менее 150-200 мм, промазка стыков обязательна. Верхний край дополнительно крепится оцинкованными гвоздями. Если угол ската от 18°, подкладка нужна в местах перегибов, в точках примыкания линии фронтона к стеновым панелям.
- Фронтонная планка нужна для обустройства боковых срезов. Доборный элемент уже имеет нужную форму, монтируется на настил подкладки или гидроизоляции и крепится гвоздями с шагом 150 мм.
- Первая полоса гонтов, как правило, коньково-карнизная или обычная рядовая с обрезанными лепестками. Лист выкладывается на край ската, чтобы один край гонта зашел на фронтонную планку. Нижний край гонта должен лежать на капельнике с отступом от сгиба доборного элемента в 150 мм. Крепление по углам с промежутком от края 20-30 мм.
- Как укладывать рядовую мягкую черепицу? Первый гонт не доходит до края стартовой полосы 10 мм, лист фиксируется гвоздями (кроме клеевой основы). Количество крепежей при скате 12-45 ° крутизны на один лист 4 шт., причем в точках стыка двух листов гвозди набиваются так, чтобы шляпка «закрывала» края обоих гонтов. Если угол ската больше 45°, крепежи вбиваются в каждый лист.
После того, как монтаж своими руками черепицы по скатам закончен, останется оформить ендову и фронтоны. Гибкая кровля имеет массу достоинств, одно из них – быстрое обустройство самых сложных участков. Крыша в области ендовы обустраивается так:
- Обозначить участок, куда нельзя вбивать гвозди (300 мм от серединной точки ендовы), отметить границы доборного желоба – это примерно 5-15 см в обе стороны.
- Теперь забить крепежи рядовой черепицы как можно ближе к линии, за пределами которой крепежи уже не допускаются.
- Подрезать гонт по линии монтажа желоба.
- Чтобы не подтекала вода под край материала, уголки материала подрезаются (по 4-5 см), незакрепленный край крепится на битумную мастику.
Стелить кровельный материал по фронтонам несложно: боковые гонты обрезаются с расчетом расстояния до ребер 10 мм. Верхний угол подрезать, как и ендовые элементы: наискосок 4-5 см. Края черепицы «садить» на битумную мастику и фиксировать гвоздями.
Монтаж битумной черепицы на коньке имеет свои особенности: вдоль конькового элемента прорезается щель, не доходящая до ребер 300 мм. Установка гонтов производится до начала прорези, после чего монтируется доборный элемент (коньковый профиль). Длинный конек может потребовать нескольких профилей, это нормально. Крепление гвоздями, выкладка осуществляется встык, точки сопряжения промазываются битумом.
Монтировать мягкую кровлю несложно, особенно, если соблюдать технологические тонкости процесса, выполнить точный предварительный расчет. Работы проводятся в сухой солнечный день без ветра и сильного жара. Если требуются уточнения, посмотрите видео от профессионалов: гибкая черепица укладка своими руками.
