Как построить крышу каркасного дома своими руками: устройство и чертежи

Типы крыш каркасных домов

Есть несколько вариантов крыш для каркасных домов. От выбора кровельной конструкции зависит технология ее монтажа. Чаще всего используются два вида кровель:

• Плоская. Может иметь незначительный уклон.
• Скатная. В данном случае обустраивается два ската и более.

В частном домостроении наиболее востребованы двускатные, четырехскатные, вальмовые кровли.

Рекомендации

• Главная функция кровельных скатов — отведение с крыши дождевой, талой воды. Без них вода будет собираться на поверхности кровли, в результате чего не исключаются протечки, соответственно выход из строя кровельной конструкции. Если уклон скатов не более пяти градусов, обязательно организуются внутренние водостоки.
• Плоские кровельные конструкции лучше всего применять для каркасных домов, возводимых в регионах с сильными ветровыми нагрузками.
• Плоская крыша каркасного дома предоставляет возможность оборудования зон отдыха, садов. Но в таком случае ее конструкция должна быть максимально надежной, поэтому перекрытия дополнительно усиливаются. Также необходимо обустройство более мощного фундамента, несущих стен дома. Плюс к этому для функциональной крыши предусматривается высококачественный слой гидроизоляции.
• При использовании для каркасного дома мансардной конструкции кровли появляется возможность обустройства жилой комнаты на чердаке. С этой целью можно также монтировать вальмовую кровлю.
• Рекомендуются для каркасных двухэтажных домов все-таки скатные кровли, которые перед плоскими конструкциями имеют ряд значительных преимуществ. Например, на двускатной крыше не будет задерживаться дождевая вода, а зимой снег, соответственно риск протечки воды внутрь каркасного дома существенно снижается.
• Самостоятельно изготовить кровельную конструкцию под каркасный дом достаточно сложно, поэтому лучше использовать уже готовые стропильные фермы. Это не только гарантирует монтаж надежной крыши, но и значительно ускорит строительный процесс.

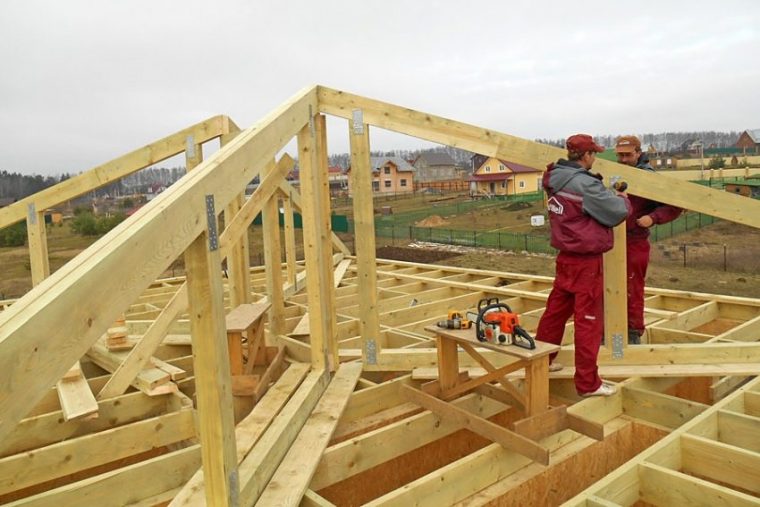

Технология строительства кровли

Строительство кровельной конструкции каркасного дома начинается:

• С разметки обвязки снизу конструкции.
• Далее осуществляется расчет конструкции, проверяется параллельность между отдельными ее элементами.
• Производится выравнивание диагоналей деревянных досок обвязки.

Технология монтажа (пошаговая инструкция)

• В первую очередь нужно стремиться выдерживать параметры каркасной конструкции крыши, указанные в проектах. При строительстве каркасного дома в регионе с сильными ветровыми нагрузками нижняя обвязка кровельной конструкции, верхний участок крайнего этажа связываются шпильками.
• Монтаж балки конька начинается с обустройства двух подпорок, которые фиксируются на середине обвязки. Они должны быть выставлены четко под уровень, меж ними натягивается шнур, необходимый для ориентира при монтаже трех промежуточных опор. Балка конька должна быть смонтирована четко под уровень на пять опорных брусьев.
• Длина балки конька составляет от 11 метров, состоит она из 4 досок, сечение которых 3,8х10х15 см. Ее высота получается порядка 25 см.
• Стыки досок на торцах раздвигаются в стороны. Далее через каждые 2 м скрепляются лаги, для чего используются металлические пластины. Осуществляется разметка месторасположения каждого отдельного элемента стропильной системы (четко по чертежам).
• Монтаж готовой балки осуществляется на опоры, временно связанные досками между собой. Чтобы не допустить величину стропильного пролета более 2,7 м, их необходимо упереть с каждой стороны на промежуточную стенку.

Важно! Все стропила должны быть изготовлены по единому шаблону. А для получения ровной поверхности крыши все доски, имеющие кривизну, укладываются изгибом вверх, далее натягиваются к стенке (промежуточной) и между собой соединяются гвоздями.

Некоторые рекомендации

• Стоит на обрешетку уложить в шахматном порядке ОСБ плиты толщиной 12,5–15 мм.
• Временным кровельным покрытием до укладки мягкой черепицы может быть подкровельный ковер.

Тип крыш каркасных домов

Крыши бывают:

• Плоскими
• Скатными (с одним, двумя или более скатами)
• Мансардными (с двумя и четырьмя скатами)
• Щипцовыми, коническими, многошипцовыми и прочее

Выбор крыши делается не только исходя из условий ее внешнего вида

Важно учитывать функциональные возможности конструкции. Основные преимущества и недостатки крыш разного типа приведены ниже

Каркасный дом с плоской крышей

Плоские крыши не пользуются популярностью в частном строительстве. Их сооружение не вызывает сложностей, но недостатки все перекрывают. За ними требуется тщательный уход. После дождя на крышах остается вода, зимой снег приходится убирать самостоятельно. При этом повышается вероятность проникновения влаги внутрь помещения. На домах же со скатной крышей можно использовать чердак, как дополнительное помещение.

Зато при монтаже плоской крыши можно значительно сэкономить на строительных материалах и загорать на ней летом.

При монтаже надо выдерживать угол уклона в 2-3 градуса по отношению к горизонту.

Многоскатная и односкатная крыша каркасного дома

Угол уклона скатов начинается от 10 градусов. Количество скатов – от 1 до 4.

Скатные крыши очень популярны и используются повсеместно. Весной снег долго не задерживается на них, вода спокойно стекает по желобам,  появляется много дополнительного места в виде чердачного помещения, на котором можно устроить дополнительную комнатку. Нагрузка на конструкцию также снижается, а вместе с ней и возможность протечек.

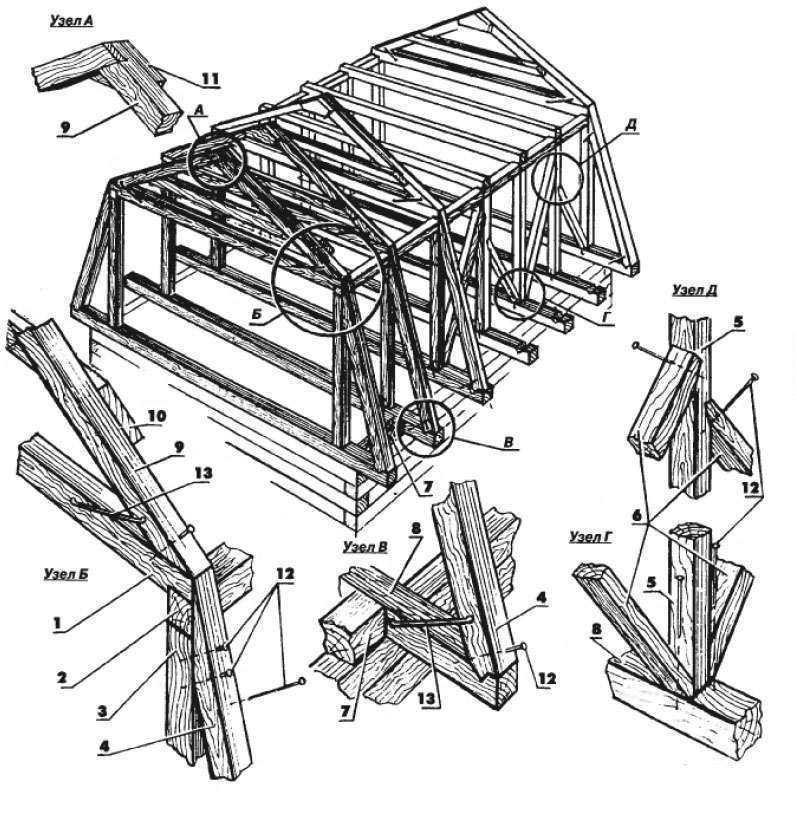

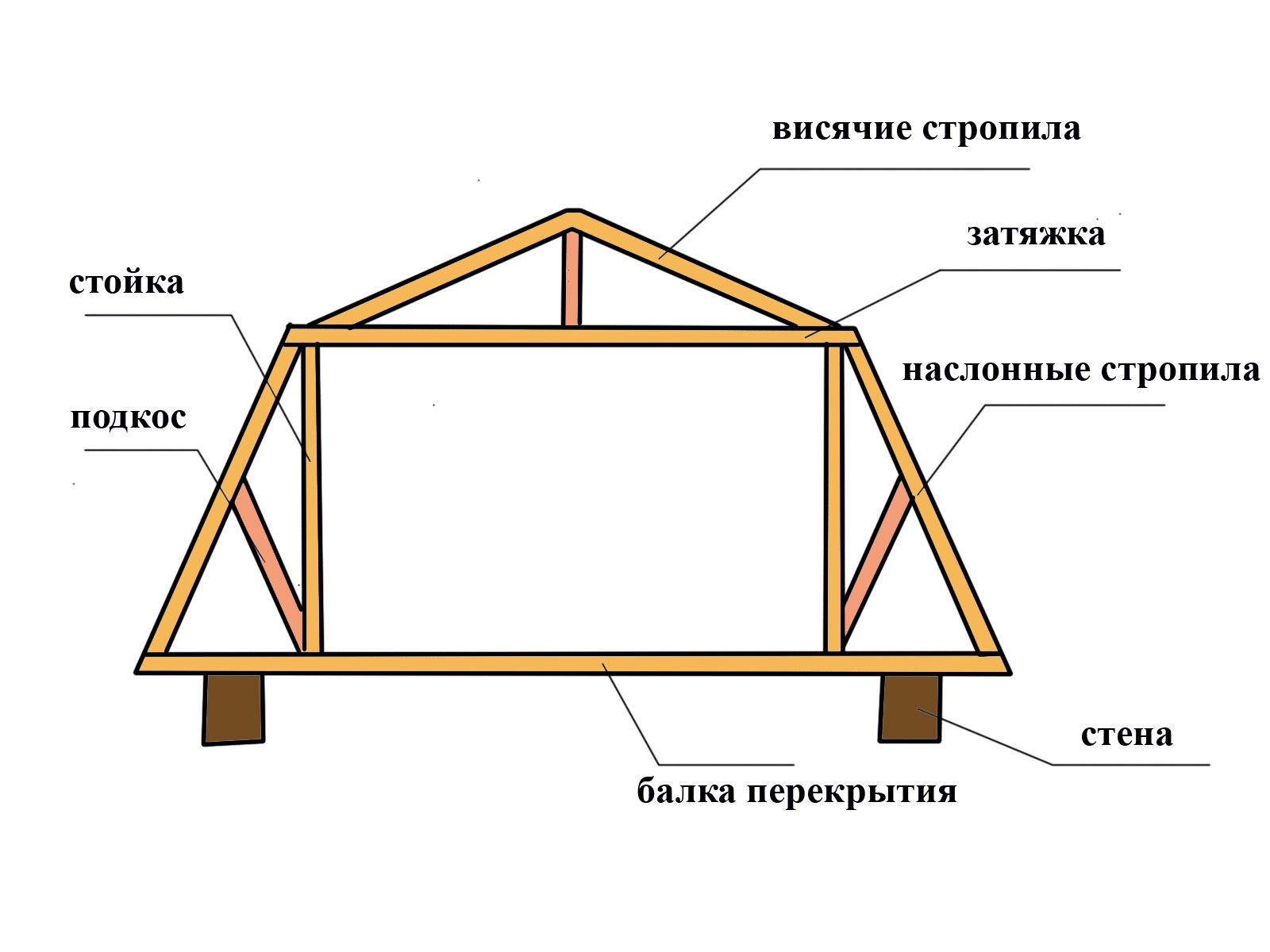

Мансардная крыша

Может быть полувальмовой (двухскатной с двумя маленькими скатами) и вальмовой  (четырехскатной). Такой тип крыши также широко используется.

Преимущества следующие: дополнительное место под крышей, возможность установки окон, уникальный внешний вид дома, низкая нагрузка на конструкцию зимой. Недостатки – большие затраты на материал, отопление, много снега на оконных конструкциях зимой, более быстрое разрушение стропильных конструкций из-за недостаточного вентилирования.

Многощипцовая крыша

Многощипцовая крыша считается одной из самых популярных. Отличается от других большим количеством скатов и наличием ендов. Устанавливается в том случае, если дом имеет сложную планировку.

Преимущества  – конструкция выдерживает существенные нагрузки, появляется возможность обустройства дополнительного помещения, уникальный внешний вид. Недостатки – большой расход материала, при этом остается много отходов, сложность монтажа своими руками, большие денежные затраты.

Конические крыши

Коническая крыша устанавливается в случае, когда здание выполнено в форме круга. В России такие крыши мало кто строит.

Преимущества – интересный внешний вид, простота ухода. Недостатки: сложность расчетов и монтажа.

Мы предлагаем сделать выбор в пользу крыши с двумя скатами. В этом случае получится заметно сократить расходы на материал и обслуживание, при этом внешний вид конструкции не пострадает.

Стоит понимать, что чем больше скатов, тем крыша красивее, но при этом и дороже.Но если вы не привыкли экономить и хотите самое лучшее – то устанавливайте крышу любого типа.

Материалы для укрытия односкатной крыши

Выбор кровельного материала также влияет на параметр угла наклона.

Пример: Шифер и металлочерепица обладают шероховатой поверхностью, что способствует задержанию снега на них. Из этого нужно сделать вывод, что если вы планируете покрывать крышу этими кровельными материалами, закладывайте больший ее наклон.

Рассмотрим подробнее, какую конструкцию односкатной крыши следует выбрать в зависимости от кровельного материала:

• Фланцевый тип кровли: минимум 20°, максимум 30°;
• Металлочерепица: оптимальным считается показатель в 30°;
• Мягкий настил: от 5° и выше;
• Профнастил: выставлять угол от 30°;
• Шифер: в диапазоне 20-30°.

Из этого следует, что кровельный материал нужно выбирать еще на этапе выбора конструкции крыши, чтобы выбранный материал соответствовал конечному варианту и не создавал лишних проблем при проживании в доме.

Виды крыш каркасного дома

Крыша каркасного дома своими руками может быть: плоская, односкатная, двухскатная, ломаная.

Выбирают крышу не только по внешнему виду, но и основываясь на ее особенностях и функциональных возможностях. Кровля каркасного дома имеет свои преимущества и недостатки, и у каждого вида они свои.

Плоская крыша

Каркасный дом с плоской крышей имеет необычный внешний вид, в основном такая технология не используется в частном строительстве. В отличие от других разновидностей кровли, требует минимальных усилий для возведения.

Главный недостаток – необходимость тщательного ухода. Так, если со скатной крыши снег и дождь будет уходить самостоятельно, то на плоской конструкции он будет застаиваться и требовать постоянного ухода.

Несвоевременная уборка мокрого снега может спровоцировать обвал конструкции, к тому же, в помещениях с такими крышами наблюдается повышенная влажность.

Односкатная крыша

Каркасный дом с односкатной крышей отличается простотой, конструкция не боится сильных ветровых нагрузок. В отличие от крыши с двумя скатами, требует минимум строительных материалов, не требует особых навыков и знаний для возведения. Как таковых недостатков у конструкции нет, при этом не забывайте, что при слишком большой площади ската будет увеличено давление снега зимой на односкатную крышу.

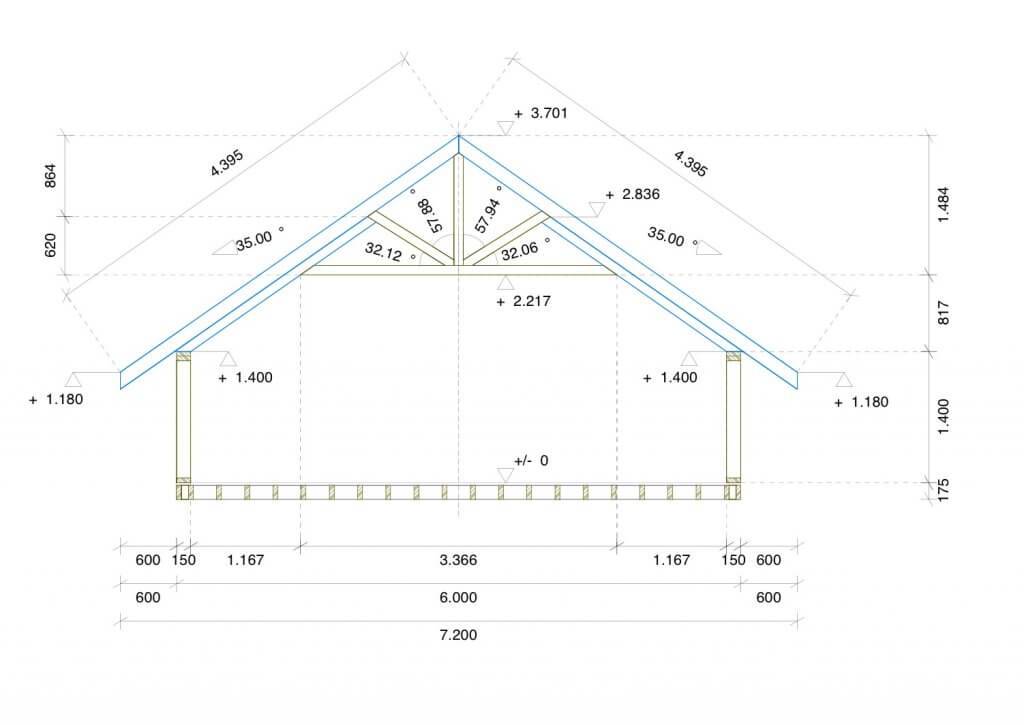

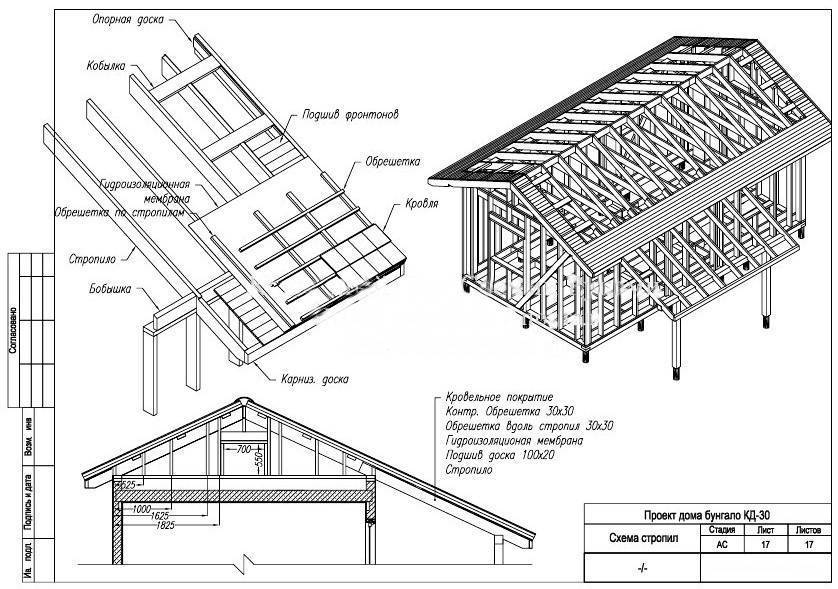

Двухскатная крыша

Двухскатная крыша каркасного дома – самый популярный вариант в каркасном строительстве. При использовании такой конструкции появляется дополнительное чердачное помещение, в котором при правильном утеплении, можно организовать дополнительную комнату. Нагрузка от конструкции равномерно распределяется по всему периметру каркасного дома. Не нужно убирать снег и воду, за счет углов скатов осадки скатываются самостоятельно.

Ломаная крыша

Каркасный дом с ломаной крышей – вариант, который выбирается при организации мансардного помещения. К преимуществам такой конструкции относят: дополнительное место под крышей, необычный вешний вид, низкая нагрузка на дом в зимнее время.

Есть у мансардной крыши и свои недостатки: необходимо много строительных материалов для возведения, плохая вентиляция приводит к быстрому разрушению стропил, требует особой теплоизоляции, в ином случае все тепло из дома будет уходить именно через крышу.

Мы советуем сделать выбор в пользу двухскатной крыши. Она имеет привлекательный внешний вид, при этом на возведение не нужно много строительных материалов. Вы всегда можете купить готовые проекты крыш каркасных домов, это значительно облегчит процесс строительства.

О чем стоит подумать перед устройством крыши?

Первое, с чем нужно определиться – с целевым назначением гаража. Если он будет неотапливаемым и будет использоваться только для хранения автомобиля – крыша может быть любой, лишь бы не протекала. Но если гараж планируется теплым или же будет прогреваться время от времени, используясь в качестве мастерской или местного «кафе автолюбителей», крышу нужно обязательно утеплять! Неутепленная металлическая крыша будет конденсировать, обеспечивая зимой незабываемые ощущения от дождя в помещении. Деревянная или бетонная будет нагреваться, подтапливая снег снаружи. А это чревато ледяными сталактитами и сталагмитами, которые придется сбивать регулярно. И хорошо, если уклон крыши сделан на заднюю стенку, а не перед воротами.

При наличии вытяжки ее тоже лучше утеплить и поднять выше крыши – чтобы не топить тот же снег.

Не стоит забывать и о минимальном наклоне с обязательным водостоком для плоской крыши. Иначе дождь и снег могут задерживаться в неровностях, которых не избежать при самостоятельном строительстве. А это чревато возможными протечками или разрушением кровли через несколько лет.

Правила расчета стропильной системы

Стропильная система — это критически важная часть любого здания, которая поддерживает кровлю и препятствует ее обрушению. Корректный расчет этой системы включает в себя ряд важных этапов.

Определение нагрузок

Первым шагом в расчете стропильной системы является определение нагрузок на нее. Существуют два основных типа нагрузок: постоянные и временные. Постоянные нагрузки обычно включают в себя вес самой кровли, стропил и прочих стационарных объектов. Временные нагрузки могут включать в себя вес снега, ветровую нагрузку, а также дополнительные нагрузки при ремонте или реконструкции крыши.

Выбор материалов

Выбор материала для стропил важен, так как от него зависит величина поддерживаемых нагрузок и срок службы всей системы. Обычно используются деревянные стропила, однако в некоторых случаях можно использовать и металлические. При выборе материала следует учесть его стоимость, прочность, устойчивость к воздействию внешней среды, и, в случае дерева, его сорт и качество обработки.

Материал	Преимущества	Недостатки
Дерево	Доступность, легкость в обработке, экологическая безопасность	Подверженность влаге и плесени, возможность гниения, требуется регулярная обработка
Металл (например, сталь)	Прочность, долговечность, устойчивость к влаге и гниению	Высокая стоимость, тяжесть, требуется специальное оборудование для обработки и установки
Ламинированная древесина	Высокая прочность, устойчивость к изгибу, однородность материала	Высокая стоимость, сложность в обработке
Древесно-полимерный композит (ДПК)	Устойчивость к влажности и гниению, легкость в обработке, не требует дополнительной обработки	Высокая стоимость, может менять размер при изменении температуры

Расчет пролетов

Расчет пролетов включает определение расстояния между отдельными стропилами. Величина пролета зависит от типа материала стропил, выбранного в предыдущем пункте, и от величины нагрузок, рассчитанных в первом пункте. Чем больше пролет, тем меньше стропил потребуется, но при этом каждое из них будет испытывать большую нагрузку.

Расчет сечения стропил

Расчет сечения стропил осуществляется на основе определенных в предыдущих пунктах нагрузок и пролетов. От этого параметра зависит прочность и устойчивость стропил к изгибу и скручиванию

Важно, чтобы выбранное сечение обеспечивало надежность и долговечность стропильной системы

Разработка конструктивного решения

На основании полученных расчетов разрабатывается конструктивное решение стропильной системы. Это включает в себя определение формы и конфигурации стропил, выбор метода их соединения, размещение подпорок и других элементов

При этом важно учесть особенности здания, требования к кровле и нормативные требования по безопасности

Проверка расчетов

Последним этапом является проверка расчетов. Это включает в себя повторный расчет всех параметров с учетом выбранного конструктивного решения, проверку соответствия расчетов нормативам и требованиям безопасности

Важно, чтобы на этом этапе были выявлены и устранены все возможные ошибки и неточности

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений – трещин, сучков, синевы и пятен.

• деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
• деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
• доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
• различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным

Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Процесс строительства

После того, как возведен каркас, монтируется односкатная крыша гаража. С помощью бригады или своими руками, установка не займет больше 1-2 дней, если придерживаться следующего плана:

1. Установка мауэрлата. После гидроизоляции верхней части стены в ней и в мауэрлате просверливаются отверстия под анкерные болты. Их расположение рассчитывают так, чтобы они не попадали на места врезки стропильных ног. Известно, что нужно ограничить количество отверстий, чтобы не пострадала прочность мауэрлата.

2. Монтаж стропильных ног. Сначала напиливают стропильные ноги, на их концах выпиливают раз для крепления на мауэрлат. Затем устанавливают крайние стропильные фермы, между ними натягивают леску, ориентируясь по которой выставляют все остальные. В качестве крепежа используют гвозди.

3. На стропила полосами настилают гидроизоляционную пленку, закрепляя ее рейками контр-обрешетки. Нахлест между полосами составляет 10-15 см.

4. Прибивают обрешетку, сплошную или решетчатую, в зависимости от вида кровельного материала.

5. Настил кровельного материала. Начиная с низа, листы металлочерепицы или ондулина укладывают с учетом нахлёста 10 см. Для крепления своими руками используют специальные оцинкованные саморезы с каучуковой головкой, которые при закручивании деформируются, закрывая собой отверстие.

6. Низ скатов оформляют ветровой доской, устанавливают систему водостока. Лучше использовать пластиковые крепления желоба, устанавливаемые прямо на ветровую доску, так как они не подвержены коррозии.

Своими руками построив гараж с односкатной кровлей, вы защитите свою машину от дождя, снега, холода и ветра. Она создаст максимально комфортные условия, ведь гараж для большинства автолюбителей как второй дом!

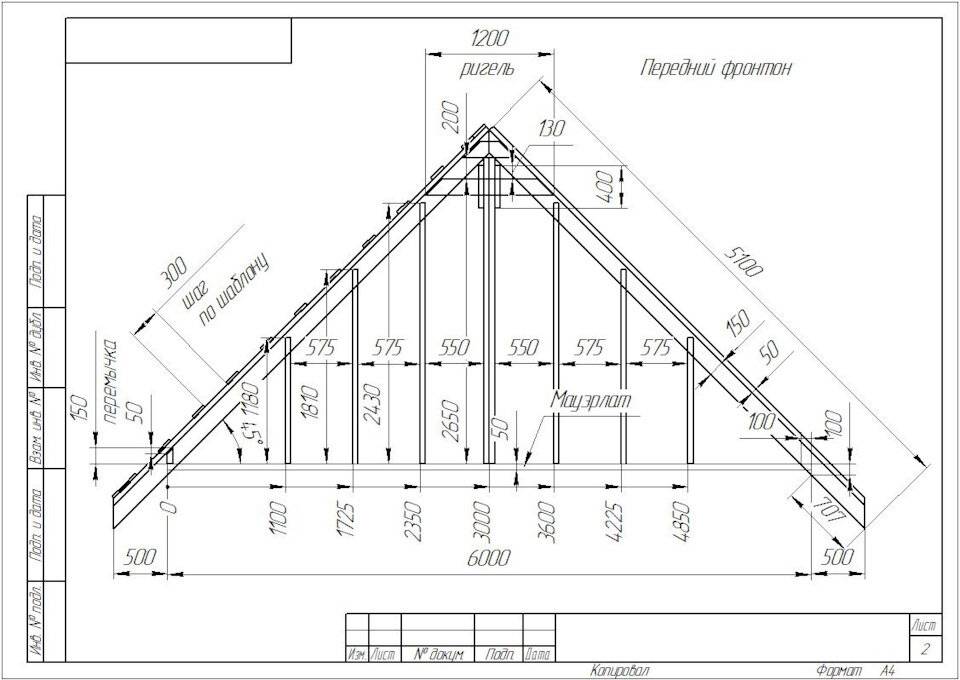

Установка мауэрлата

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Главные недостатки

• Сложность конструкции;
• Сложная технология утепления;
• Высокая требовательность к гидроизоляции;
• Необходимость создания вентиляции подкровельного пространства;
• Дорогостоящие конструкции мансардных окон.

Как видите, выбор формы крыши также связан с составлением хорошо рассчитанного проекта и разметкой верхней обвязки. Так что первые 4 этапа монтажа кровельной системы вам придется выполнять практически одновременно

Особое внимание следует уделить утеплению и гидроизоляции крыши. Чаще всего утепление производится по потолку первого/второго этажа, но в случае возведения мансардных этажей для сбережения жилой площади производят утепление под кровлей
