Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:

толщину утеплителя
тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
другие параметры

Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.

По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.

Строим крышу

Вот так, постепенно мы подобрались и к стропильному скелету. А что? Каркас стен готов, нужно двигаться дальше, то есть выше . Начинать работу тут нужно с установки лаг. По сути, они такие же, как и на цокольном перекрытии. То есть, это набор установленных с шагом в 400-500 мм досок сечением 150×50 мм. Но есть и нюансы.

Так, например, нет нужды усиливать опору под перегородки, зато очень даже нужно создать условия для нормальной обшивки потолка. А потому, чтобы при внутренней отделке вагонке было за что зацепиться, фронтонные стропилины устанавливают не по краю здания, а сразу за обвязанной доской, то есть на расстоянии пятнадцати сантиметров от края.

С другой стороны, они должны быть короче дома ровно на десять сантиметров и не доставать своими торцами до фасадов на 50 мм с каждой стороны.

Конечно, поставленные на ребро доски даже в прибитом состоянии крайне неустойчивы. Ходить по ним – это гарантировано свернуть себе шею. Поэтому они нуждаются во временной обвязке. Бросьте поверх них пяток другой досок и прихватите их гвоздями. Таким образом, вы и лаги зафиксируете, и твердую «почву» под норами себе обеспечите.

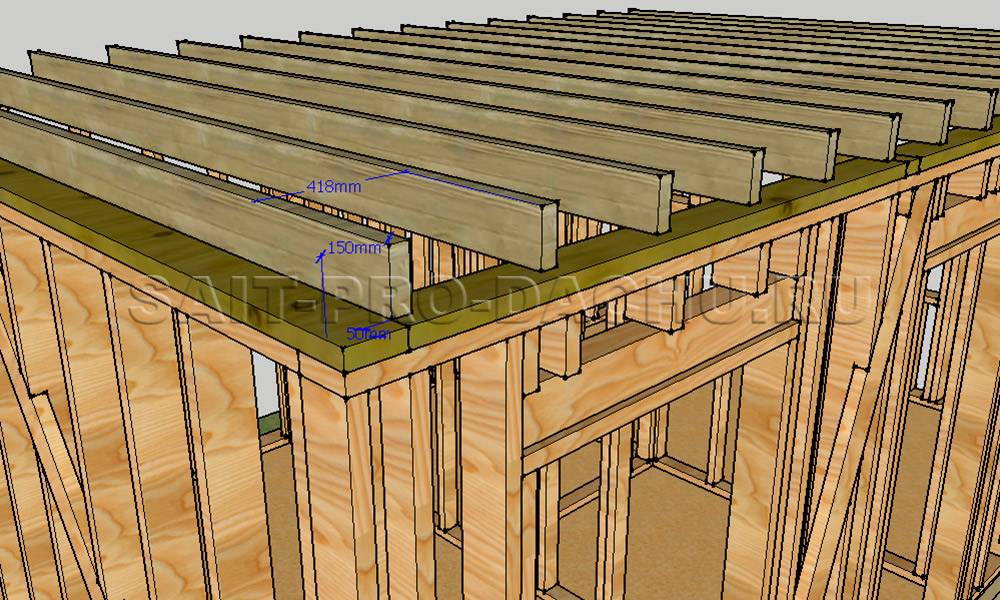

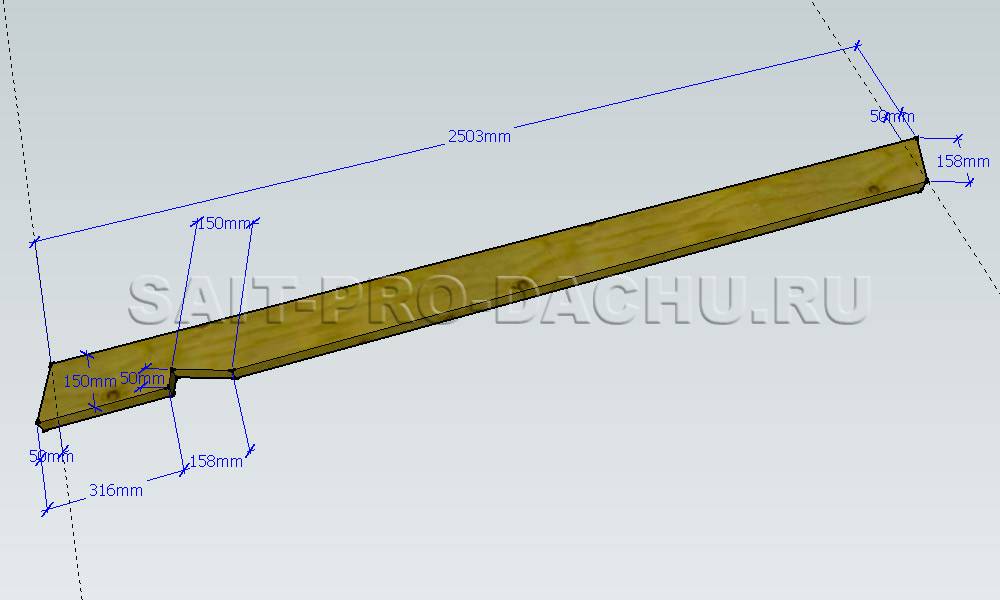

Ну а теперь вновь перейдем к заготовке материала. Выпилить необходимо будет шестнадцать пар вот таких стропилин. Все как одна, а потому складывать их нужно стопкой, сравнивая каждую новую с предыдущим изделием.

Многие не сидевшие выше табурета «мастера», прямо вот из таких вот заготовок советуют сбивать стропильные фермы, а уже из тех формировать скаты. Безнадежная затея. Работая по нитке ровную крышу никогда не построишь. Даже самый прочный капрон всегда будет провисать.

Чтобы ваши скаты были ровными и красивыми необходимо включить в конструкцию установленный на подпорках коньковой брус.

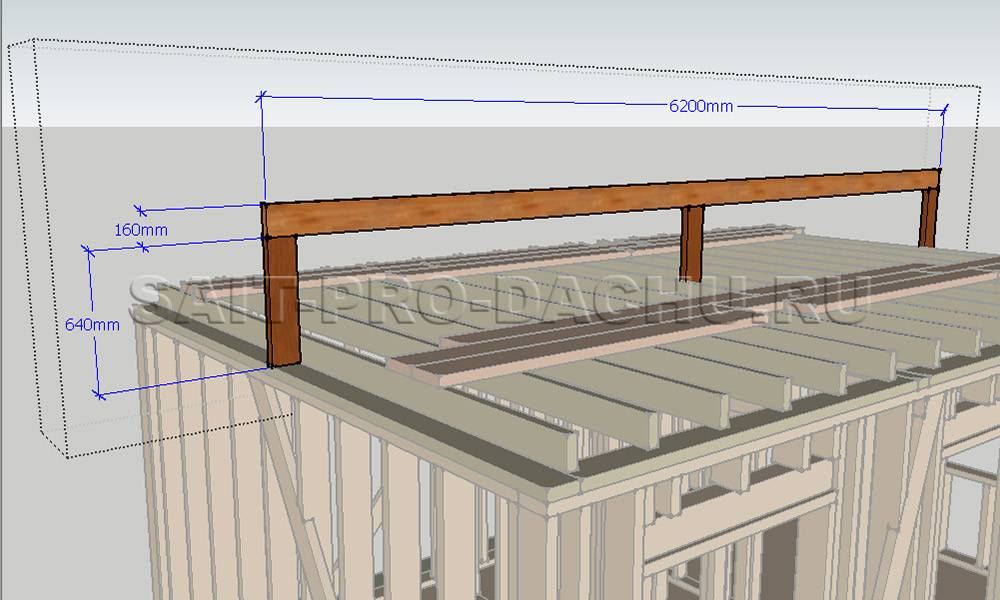

В качестве такового может выступить обычная обрезная доска сечением 160×50 мм, установленная на стойках из доски сечением 150×50 мм и длинной 640 мм. При общей высоте конструкции 800 мм над обвязкой обеспечивается угол ската в 18,5°, что вполне приемлемо для большинства современных укрывных материалов.

Сами стойки должны располагаться не реже чем через 3 метра друг от друга. И именно на них, в случае необходимости должен стыковаться сам коньковый брус. Кстати, Если последний не отличается особой ровностью, то его распил на отдельные двух-трех метровые фрагменты – это единственная возможность построить ровный конек. Таки выставлять короткие куски пиломатериала по одной лини гораздо проще, чем гнуть цельную доску.

Ну а теперь сами стропила. Если все сделали по размерам, установка не покажется чем то тяжёлым. Но все равно, соблюдается ли плоскость нужно проверять. Проще всего это делать при помощи лазерного построителя плоскостей, но можно обойтись и просто двумя натянутыми по диагонали нитками. Если все лаги лежат в одной плоскости, шнуровки в месте пересечения будут соприкасаться.

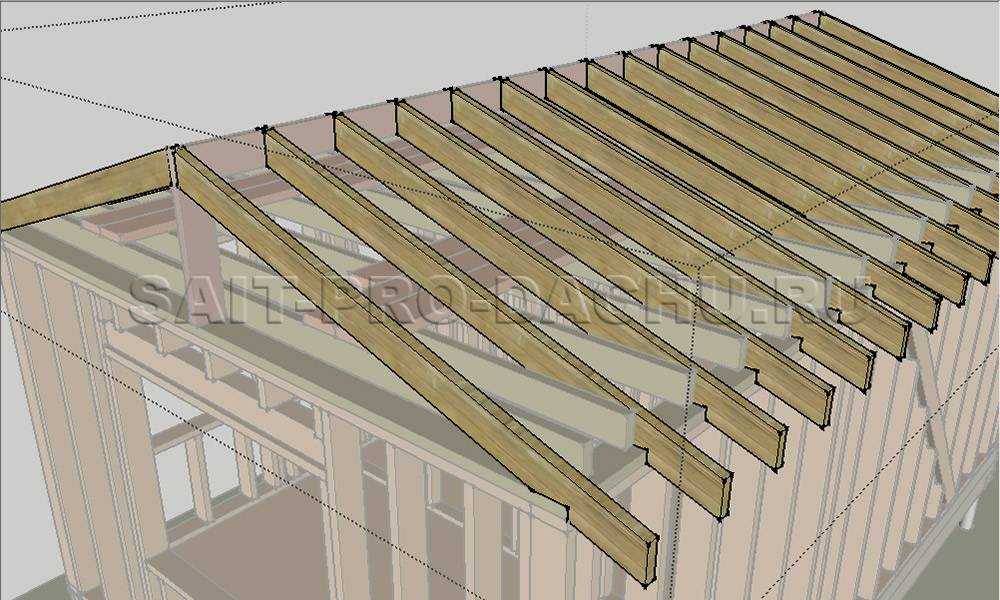

А вот так выглядит стропильный скелет в сборе.

Обратите внимание, фронтонные стропила прибиты по самому краю стены, тогда как остальные сразу за лагами. А сейчас вернемся к этим самым лагам. Их придется немного доработать

Их придется немного доработать

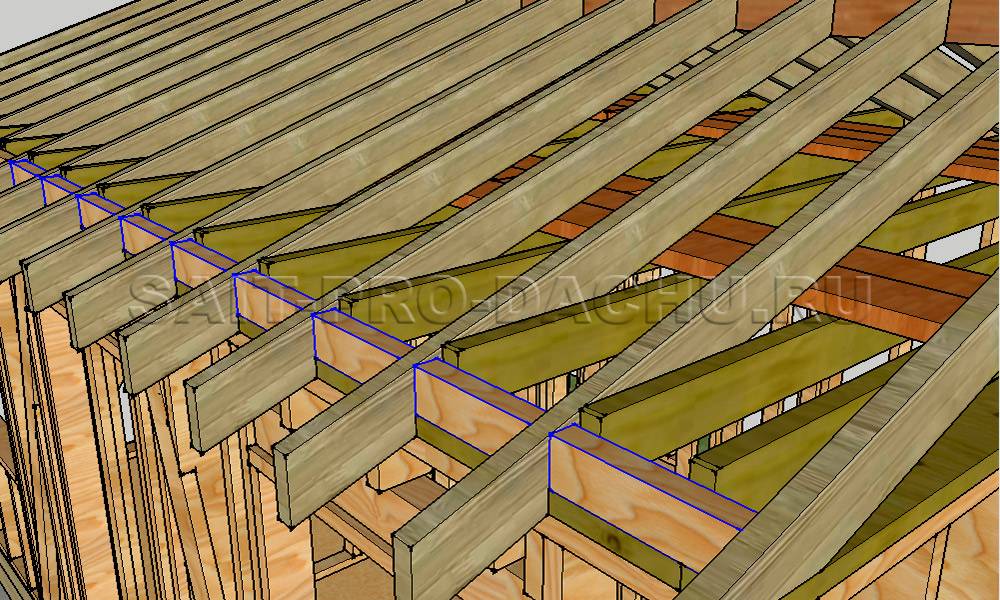

А сейчас вернемся к этим самым лагам. Их придется немного доработать.

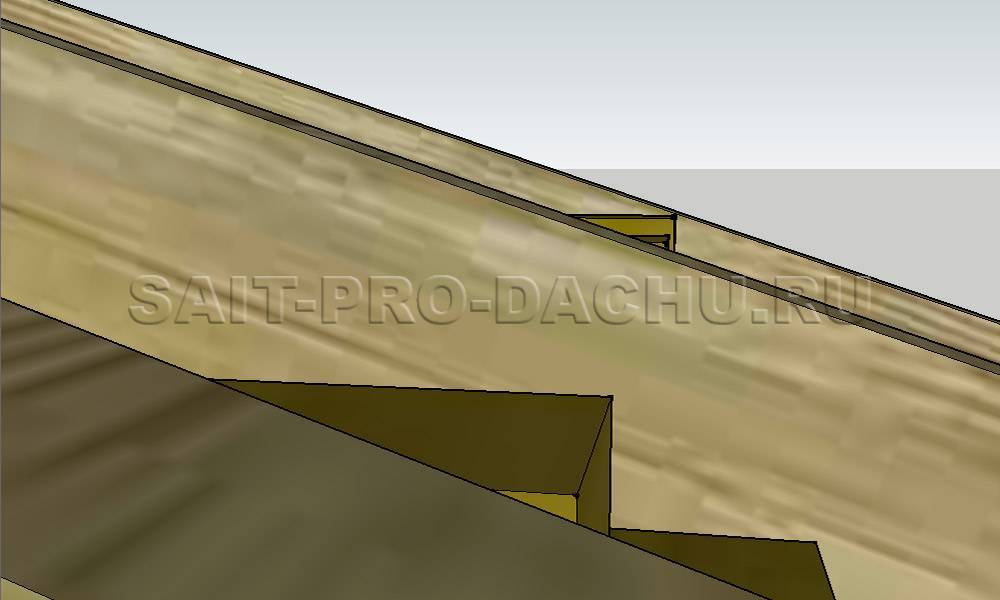

Видите? Часть доски выглядывает за плоскость ската. Такого быть не должно, а потому лишние фрагменты необходимо аккуратно спилить.

Ну и если вы еще окончательно не устали, предлагаем вам сегодня установить на стропильном скелете еще два элемента, которые не дадут ему сложиться подобно карточному домику.

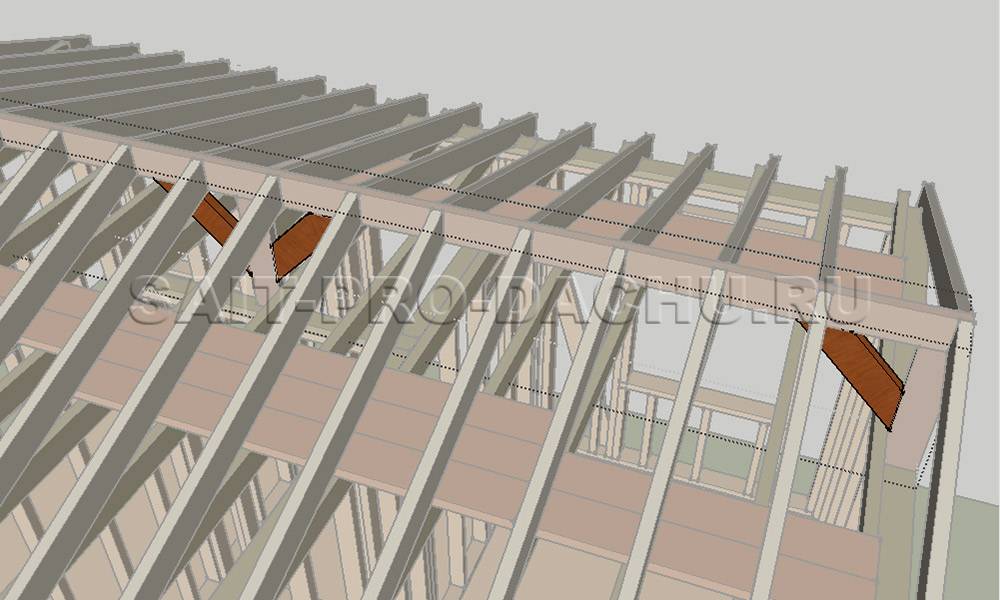

Во-первых, это раскосые. Их мы устанавливаем между стойками и коньковым брусом.

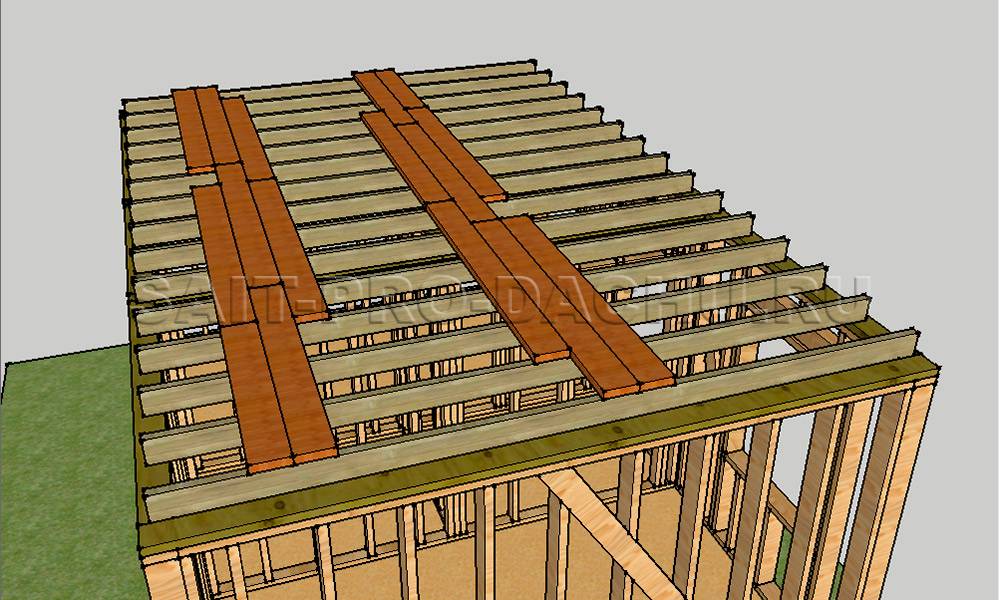

А во-вторых, распорки между стропильными ногами. Именно для них мы оставляли пространство, когда говорили что, лаги чердака не должны доставать 5 см до стены.

А теперь отдыхать!

В следующей части нашего обзора, мы закончим начатое. И не только доделаем кровлю, но и полностью сдадим наш дачный домик в эксплуатацию.

А пока, прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.

Василий Молька

Миф 3. Все каркасные дома строят по одной технологии

Минусы каркасных домов

Инструкция к фундаменту

Каркасный дом 6х6 своими руками. пошаговая инструкция

Разводка электрики и коммуникаций

Устройство коммуникаций каркасного дома зависит от нескольких факторов:

расположение на участке;
конфигурация (где будет санузел и т.п.);
удаленность от централизованных коммуникаций;
пожелания владельца (собственная скважина или подключение к общей системе).

Канализацию, водопровод и телекоммуникационные линии монтируют по одному алгоритму:

Наносят на каркас здания разметку в местах, где будут проходить трубы или провода.
Делают отверстия необходимого диаметра с помощью дрели. Для больших отверстий (под трубы) понадобится специальное сверло-«балеринка» или коронка.
Проводят коммуникации сквозь отверстия и крепят к стойкам либо перекрытиям с помощью металлических хомутов, чтобы не «болтались».
Монтируют сантехнические и другие приборы, прикрепляя их к трубам.

Для канализации в каркасных домах обычно применяют трубы из ПВХ, с диаметром 50 мм и 110 мм. Такие размеры позволяют полностью размещать трубы в межстеновом пространстве, что очень удобно.

Похожим образом устанавливаются системы отопления и вентиляции – трубы тоже размещаются внутри стен. Эти коммуникации дополнительно изолируют, чтобы избежать потери тепла.

С электропроводкой всё сложнее:

согласно законам РФ, в каркасных домах ее можно устанавливать только внутри металлических труб, поэтому схема разводки проводов с трудом помещается внутрь стен;
к каждой розетке и каждому выключателю нужно ставить отдельную металлическую обойму;
вместо труб можно применять металлические гофрорукава, но только при условии полной герметичности (чтобы локализовать возможное возгорание);
гофрорукава из ПВХ – это грубое нарушение.

Так что с электрикой в каркасном доме лучше не экспериментировать. Для безопасности, а также для того, чтобы в будущем не было проблем с законом, следует доверить это дело профессионалу.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
Установку стоек в углах, выравнивание, закрепление временными укосинами.
Монтаж промежуточных элементов.
Соединение опор брусом верхней обвязки.
Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

для наружных стен — 150х50 мм, 200х50 мм;
для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

элементы монтируют с наклоном 40°-60°;
толщина укосин — не более 1/4 от высоты сечения стойки;
крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
укосины врезают заподлицо со стойками, обвязками и перемычками;
на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Фундамент

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Общие рекомендации по строительству каркасных домов

Строительство каркасных домов становится все более популярным вариантом, благодаря их преимуществам в экономичности, скорости возведения и возможности самостоятельного строительства. Вот несколько общих рекомендаций, которые помогут вам успешно построить каркасный дом:

Подготовка проекта. Начните с разработки детального проекта вашего дома. Учитывайте планировку помещений, количество комнат, расположение окон, дверей и других элементов. Это поможет вам точно определить требуемые материалы и сделать строительство более организованным.
Качественные материалы. Используйте высококачественные строительные материалы, особенно для каркаса и утепления. Это обеспечит долговечность вашего дома и снизит расходы на обслуживание в будущем.
Безопасность. Обязательно соблюдайте строительные нормы и правила безопасности при возведении каркасного дома. При необходимости привлекайте профессионалов для выполнения определенных сложных задач.
Эффективная изоляция. Правильное утепление дома является важным шагом. Обеспечьте хорошую теплоизоляцию стен, крыши и полов, чтобы снизить затраты на отопление и кондиционирование.
Вентиляция

Уделите особое внимание организации эффективной вентиляции, чтобы обеспечить постоянный воздухообмен и предотвратить скопление влаги и запахов в доме.
Подходящий фундамент. Выберите подходящий тип фундамента, который соответствует особенностям вашего участка и нагрузке, которую он будет нести.
Учет климата

Учитывайте климатические условия вашего региона при проектировании и строительстве. Это позволит адаптировать дом к экстремальным температурам, ветрам или осадкам.
Энергоэффективность. Старайтесь сделать свой каркасный дом максимально энергоэффективным. Используйте энергосберегающие окна, двери и системы отопления и охлаждения.
Планировка интерьера. Заранее продумайте планировку и интерьер вашего дома. Учитывайте потребности вашей семьи и стремитесь к оптимальной функциональности и комфорту.
Экологичность. При возможности выбирайте экологически чистые и природные материалы, чтобы сделать ваш каркасный дом более экологичным и здоровым для проживания.

Следуя этим общим рекомендациям, вы сможете построить качественный, уютный и удобный каркасный дом, который будет служить вам и вашей семье верой и правдой на многие годы.

В итоге, строительство каркасного дома своими руками представляет увлекательное и наградное приключение, которое не только позволяет сэкономить на затратах, но и дает возможность создать свой уникальный уголок комфорта. От заложения фундамента до последних отделочных штрихов, каждый этап является важным в процессе создания вашего собственного дома, который будет служить надежным убежищем для вас и вашей семьи на долгие годы.

Делаем нижнюю обвязку дома и черновой пол

Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.

Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).

Нижнюю обвязку проводят так:

Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.

Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:

Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
Прикрепляют балки к обвязке теми же металлическими уголками.
Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.

Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.

Плюсы и минусы каркасных домов

Каркасные дома представляют собой привлекательный вариант для многих строителей благодаря своей простоте и гибкости. Однако, как и у любого типа строительства, у них есть свои достоинства и недостатки.

Плюсы каркасных домов:

Энергоэффективность. Хорошая теплоизоляция благодаря утеплителям и современным материалам позволяет снизить расходы на отопление и кондиционирование.
Быстрота возведения. Каркасные дома строятся значительно быстрее традиционных ввиду простой конструкции и предварительной подготовки элементов.
Гибкость дизайна. Открытая внутренняя структура позволяет свободно планировать пространство в соответствии с индивидуальными потребностями и вкусом.
Экономичность. Использование легких и недорогих материалов снижает затраты на строительство и обслуживание дома.

Минусы каркасных домов:

Ограничения в высоте и размере. Каркасные дома могут иметь ограничения в высоте и размере из-за необходимости поддерживать конструкцию стабильной.
Дополнительные работы по утеплению и отделке. Несмотря на преимущества в теплоизоляции, дополнительные усилия и затраты могут потребоваться для достижения высокого уровня комфорта и отделки.
Сложности в строительстве на неровной местности. Неровный или сложный рельеф местности может усложнить строительство каркасного дома и повлечь за собой дополнительные расходы.
Зависимость от качества строительных материалов. Качество каркасного дома тесно связано с материалами, из которых он составлен, и требует правильного подхода к их выбору и установке.

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

мелкозаглублённый монолитный или сборный ленточный фундамент;
столбчатая конструкция основания;
свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
В опалубку заливается бетон на высоту 5 см.
После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
Заливается бетон.

Для изготовления каркаса ростверка используют прутки сечением 12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.
