Как сделать калитки металлические своими руками: Пошаговая инструкция — Виды и Видео

Фурнитура для калитки

Виды замков для деревянных калиток

Деревянная калитка для забора функционирует с помощью навесов, ручек, замков, задвижек. Для работы в уличных условиях приобретают фурнитуру с оцинкованным покрытием, из нержавейки, толстого алюминия.

Рекомендуемые элементы:

• Навесы бывают классические, декоративные или скрытые.
• Замки применяют накладные, врезные или ставят навесные. Для деревянных конструкций редко, но иногда применяют электронные и электрические запоры.
• Ручки ставят железные, из дерева, хорошо смотрятся кованые. Скобы ставят отдельным элементом или комбинируют с замковым механизмом.
• Задвижки располагают на внутренней поверхности полотна, чтобы без ключа закрывать калитку, пребывая дома.

Для калитки в заборе огорода или садовой зоны ставят простую фурнитуру без изысков. Входная группа на участке оснащается более стильными элементами, которые подбирают по типу деталей ворот, забора.

Рекомендации по уходу за коваными калитками

Несмотря на то, что кованая калитка нуждается в самом минимальном уходе, необходимо изредка поддерживать ее работоспособность и внешний вид. Заключается это в следующем:

Петли калитки постоянно находятся в работе, поэтому нуждаются в периодической смазке. Для этой процедуры подойдет любое минеральное масло (литол, солидол, графитовая смазка). В крайнем случае можно воспользоваться жидким машинным маслом.
На металлических поверхностях калитки через несколько лет эксплуатации могут появиться следы коррозии. Даже невзирая на несколько слоев хорошей краски. Рекомендуется 1 раз в 3-4 года обновлять красочное покрытие.
Уход за опорами. Даже самые монолитные опоры со временем могут смещаться или проседать. Это ведет к смещению створки относительно притвора

Поэтому периодически нужно обследовать столбы, обращая внимание на все отклонения, восстанавливая прежнюю нерушимость опор.

Выполняем ковку ворот для гаража

Инструменты для работы и материалы

Без этого набора вы не сможете начать делать гаражные кованые ворота. Для того, чтобы все было правильно, запаситесь терпением и следующим набором инструментов:

1. Несколько молотков разного размера.
2. Щипцы.
3. Печь или горн для нагревания металла.
4. Тиски для фиксации.
5. Аппарат, при помощи которого вы будете шлифовать металл.
6. Ножовка по металлу (желательно с электроприводом) или болгарка.
7. Сварочный аппарат.
8. Маркер/карандаш, строительный уровень, рулетка.
9. Шарниры, которые выдерживают большую нагрузку.

Если же говорить о материалах, то нужно следующее:

1. Заготовки листовой стали.
2. Стальные круглые заготовки и обрезки труб.
3. Арматурные прутья.
4. Профильный металлопрокат с сечением 1*1 см.

Что сделать перед работой?

Лайфхак: если вы не мастер в рисовании, лучше использовать фотографии, эскизы и рисунки, которые есть в Интернете и выполнены профессионалами.

Инструкция по созданию кованых гаражных ворот своими руками

Чтобы сделать кованые ворота из металла для гаража, вам потребуется четко следовать этой инструкции:

• Для начала по инструкции делаем раму или каркас. Для этого можно использовать стальной профиль, который обязательно подгоняем по размеру и укладываем на ровную поверхность. Далее нужно выровнять элементы по строительному уровню и проверить диагонали. Профили на углах следует прихватить сваркой.
• После этого нужно собрать створки ворот. Створки должны войти в уже сделанную вами раму, и иметь небольшой просвет, примерно 0.1 см.
• Далее нарезаем металлические листы на полотна нужного размера, и укладываем их на готовый каркас. Теперь нужно приварить все по периметру. Шов обязательно делаем сплошным.
• Остается приварить в намеченных местах к раме нижние элементы шарниров, а вот подвижные элементы следует зафиксировать на наружной части створок.
• После того, как основные работы будут завершены, можете установить замок, запоры и ручки. В качестве засова можно использовать арматуру.
• И на финал остается только сделать отверстие в полу.

Теперь все готово, но это касается только ворот. На этом этапе у вас простая, банальная конструкция. Но после этого наступает главная часть – ковка и установка.

Создаем декоративные узоры

Украсить кованые гаражные ворота несложно, а вот сделать элементы для украшения не так-то просто. Вам потребуется внимательность и соблюдение техники безопасности, так как речь идет о раскаленном металле и открытом огне. Для этого используйте очки для глаз (защитные) и огнеупорные рукавицы.

По технологии все просто:

1. Соберите четырехгранные прутья, которые обрезаем болгаркой или ножовкой, чтобы подогнать под размер, который вам необходим.
2. Поместите их в горн или печь, чтобы они могли накалиться до ярко-красного оттенка. Это называется «горячая ковка»,
3. После прутики следует вытащить щипчиками и начать ковать. Прут установите на наковальне, и ударяйте в нужное место до тех пор, пока элемент декора не примет требуемую форму, например, лепесток, завиток и так далее.
4. При работе с толстыми прутьями актуально использование тисков. Это уже считается холодной ковкой. Заготовку следует зафиксировать внутри, а после благодаря выгибанию придать необходимую форму.
5. Так вы сможете сделать детали для  кованых гаражных ворот. Они могут быть любыми, а также изображать какой-то определенный рисунок.

Как нанести узоры на ворота?

Когда все готово, вы можете начать фиксировать элементы на воротах. Для этого нужно будет сделать разметку маркером или карандашом, чтобы все было аккуратно и ровно. По этому рисунку вы сможете заняться установкой кованых элементов на отмеченные позиции. Теперь остается лишь приварить все к полотнищу. Следите за тем, что в процессе установки изделия не сдвигались с позиций.

Обратите внимание,  что вы можете устанавливать по одному элементу, или же прихватить сразу несколько деталей при помощи сварки. Благодаря этой хитрости вы исключите любую подвижность, и останется только приварить все до конца

Когда рисунок будет полностью сформирован, можно привести ворота в порядок. Швы очистите от шлака и зачищайте это при помощи шлифовальной машинки, чтобы все было красиво. Для защиты металлического забора используйте специальную грунтовку, которой нужно обработать поверхность. Последний этап – это покраска и установка на свое место.

Виды воротных створок

Распашные ворота

Наверное, такой вид ворот с калиткой всегда будет популярным для частных домов и дач, так как данная конструкция отличается простотой, износоустойчивостью и практичностью, а также длительным сроком службы. Положительным моментом станет легкость монтажа, провести который домовладелец сможет своими руками. Конструкция включает в себя две основные створки, которые с помощью петель крепят к столбам.

Что касается калитки, то ее не рекомендуют устанавливать в ворота, зачастую ее устанавливают по соседству. Среди негативных моментов следует выделить такой нюанс, как необходимость наличия свободного места, чтобы ворота можно было открыть. При суровых погодных условиях необходимо контролировать наличие стопоров и их надежность, в противном случае при сильном порыве ветра створки могут повредить автомобиль, что въезжает во двор.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Инструкция по изготовлению кованой калитки своими руками

Разберем основные этапы самостоятельного создания створки забора с элементами ковки.

Необходимые материалы, инструменты

Перечень инструментов следующий:

1. Болгарка мощностью 600‒800 Вт. Мощнее брать не стоит, поскольку высокий риск получения неаккуратных срезов.
2. Сварочный аппарат электродуговой. Защитная маска и набор электродов. Чтобы не испортить внешний вид калитки. Перед началом соединения лучше потренироваться.
3. Оборудование для холодной ковки (спирального продольного, поперечного скручивания).
4. Валик, кисти либо пульверизатор с компрессором. Последний вариант дорогостоящий, но очень удобный для грунтования и окраски металлической поверхности.
5. Рулетка, строительный уровень, угольник.
6. Тиски, напильник ‒ для подгонки деталей по размеру.
7. Дрель, шуруповерт.
8. Молоток.

Остальной набор зависит от того, будет это кованое полотно цельное из металла либо комбинированное с другим сырьем.

Из материалов нужно подготовить:

1. Петли. Для надежности следует взять гаражные на опорном или шариковом подшипнике.
2. Профильные трубы сечением 60*60*3 мм (под столбы).
3. Для рамы калитки подойдет профильная труба квадратного либо прямоугольного сечения 60*60 мм, 40*20, 40*30 мм. Толщина стенок ‒ не менее 2 мм.

Подготовка полотна

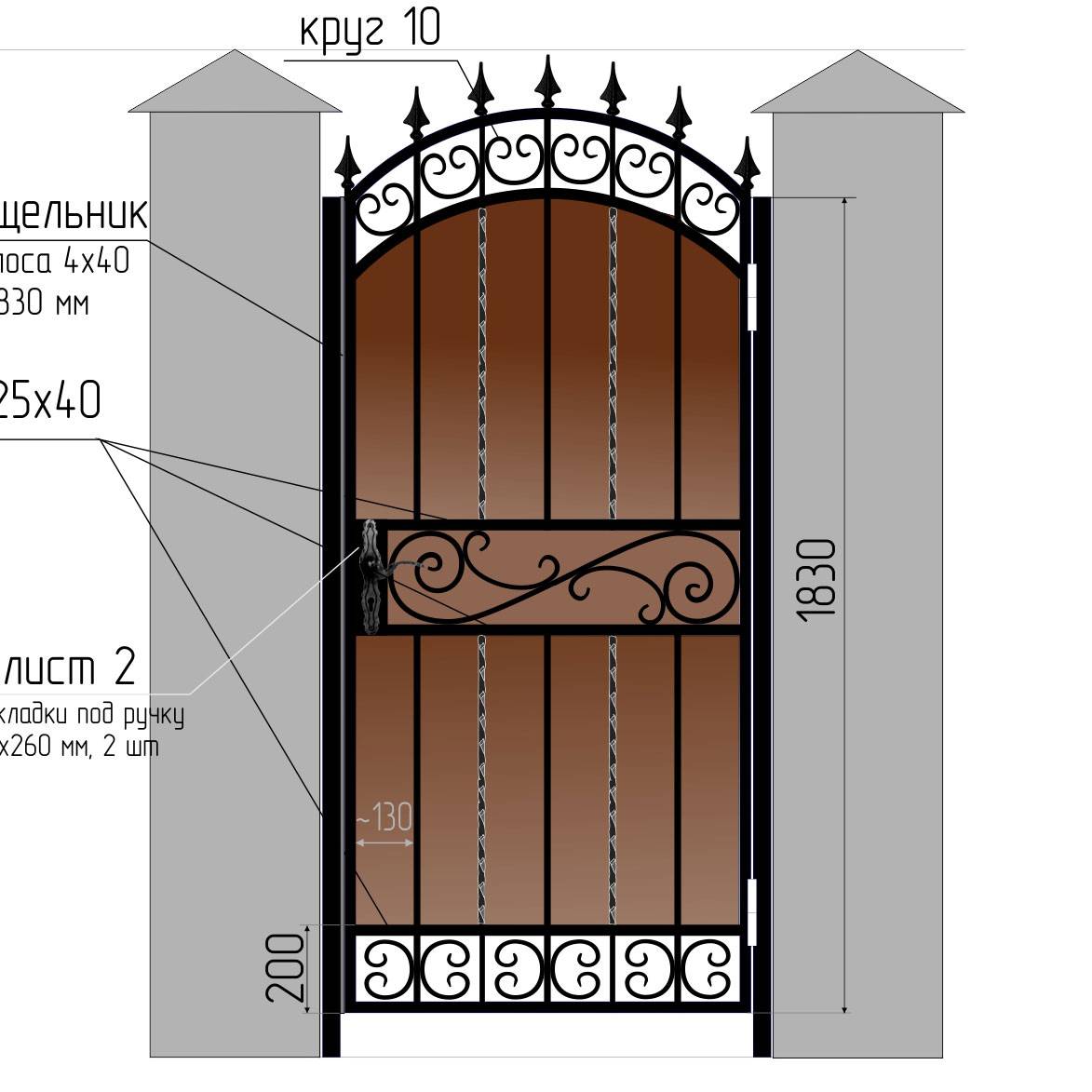

В соответствии с предпочтениями хозяев разрабатывается эскиз створки. На каждый декоративный элемент рекомендуется создать отдельный рисунок.

Следующий шаг ‒ сборка каркаса. Формируется из профильных труб сварочным соединением. Для получения нужного размера трубы режутся болгаркой. Варить детали лучше на специальном столе. При его отсутствии ‒ полу.

Когда рама готова нужно переходить к созданию кованых деталей. Выполняется гибка прутков на станке до требуемой формы.

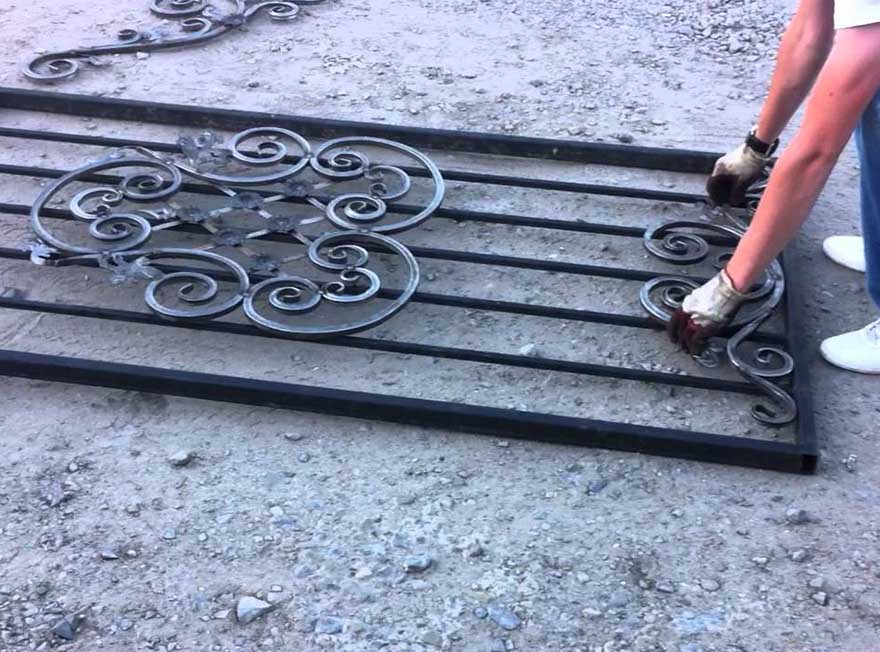

Готовые детали раскладываются внутри рамы на горизонтальной поверхности в том порядке, как будут привариваться.

Все элементы привариваются методом прихваток на малом токе к каркасу. Это оптимальный вариант для тонкого металла, чтобы не испортить вид деталей. Длина сварного шва ‒ не более 1 см. Варить лучше с внутренней стороны, чтобы лицевая оставалась аккуратной.

Фото: привариваем кованые элементы к рамке калитки

Проверяется ровность, симметричность элементов. Производится окончательная сварка.

К готовой калитке крепят петли в количестве 2‒3 штук (в зависимости от веса изделия). Расстояние от нижней части калитки до первой петли ‒ 40 см, от грунта до полотна ‒ 8‒10 см.

Защита металлических элементов от коррозии

Следующий шаг ‒ антикоррозийная обработка конструкции. На болгарку надеваются шлифовальные круги по металлу и проходятся сварочные швы, стыки, углы, устраняются шероховатости. Для очистки допускается задействовать щетку по металлу. Шлифовку удобнее проводить, когда калитка находится в вертикальном положении.

Подготовленную поверхность обрабатывают грунтовкой. Дают сутки высохнуть. После чего можно приступать к покраске.

Статья про подходящие средства и обработку металла, технику нанесения: «Покраска забора из металла».

Способы крепления к столбам забора

Есть 3 варианта:

1. Створка выступает частью ворот. В ограждении имеется один общий проем, в котором калитка не выделяется.
2. Как отдельный элемент. У забора один проем под ворота, другой ‒ под дверное полотно.
3. Входит в комплектацию ворот. Калитку и ворота разделяет опорный столб.

Возможны и другие варианты опор (кирпичные, каменные, бетонные), но процесс установки усложняется.

К металлическим опорам приваривают уголки, к которым на болтах либо сваркой крепят калитку. Петли к столбам прикручивают или приваривают. Таким же способом фиксируется ручка, замок, завесы.

Декорирование

Хоть сама по себе кованая створка и так выглядит эстетично не будет лишним добавить несколько оригинальных украшений.

Хорошим дополнением станет навес, небольшой козырек от дождя. Внимательно стоит отнестись к выбору замка, ручки, чтобы эти детали отлично справлялись не только с защитной функцией, но и вписывались в общую композицию дверного полотна.

Не будет лишним закрепить вверху уличный фонарь, светильник, чтобы вечером вход на усадьбу имел дополнительное освещение.

Из технических устройств на столбах возле калитки удобно закрепить домофон, камеру наблюдения или звонок.

Пошаговая инструкция процесса монтажа

Намного легче сделать красивую калитку по методу холодной ковки, т. к. это более простой вариант. Пошаговый процесс изготовления и будет рассмотрен ниже, как наиболее реализуемый в домашних условиях. Разметка территории выполняется на этапе, когда устанавливается забор и ворота, т. к. калитка – это часть ограждающего сооружения, устанавливается на те же столбы. Минимальная ее ширина – 1 м. Высота обычно соответствует размерам ворот, чтобы створка не выбивалась из единой концепции.

Бетонирование столбов

Выполняется копка отверстий в грунте. Глубина составляет 1-2 м. Чем легче калитка, тем менее надежной может быть фундамент, т. к. нет необходимости в усилении на фоне установки малогабаритной светопрозрачной створки. Но обычно кованые изделия тяжелые. Опоры должны быть прочно зафиксированы в почве. К тому же учитывается уровень промерзания грунта, он меняется от 1 до 2,5 м, что зависит от региона. В среднем готовят ямы глубиной 1,5 м.

Тип фундамента разный:

• забивной;
• свайный;
• столбчатый.

Последний из вариантов используется чаще, хоть и не является универсальным. Бетонирование выполняется на прочном грунте. Основные этапы:

1. На дне ямы формируется песчано-щебневая подушка. Для надежности можно сделать уширение, чтобы предупредить выдавливание столбов, т. к. обычно на подземные конструкции воздействуют силы пучения.
2. Устанавливаются столбы, их выравнивают, фиксируют распорками, чтобы не сместились.
3. Зачищают гидроизоляционным материалом.
4. Заливают бетоном. Необходимо выждать некоторое время – от 7 до 28 дней, чтобы продолжать работы. Чем дольше сохнет фундамент, тем прочнее становится. Работы можно продолжать уже через 7-10 дней, но при этом уровень прочности основания не будет максимальным. Значит, на столбы пока не оказывают нагрузку. В это время рекомендуется работать над калиткой.

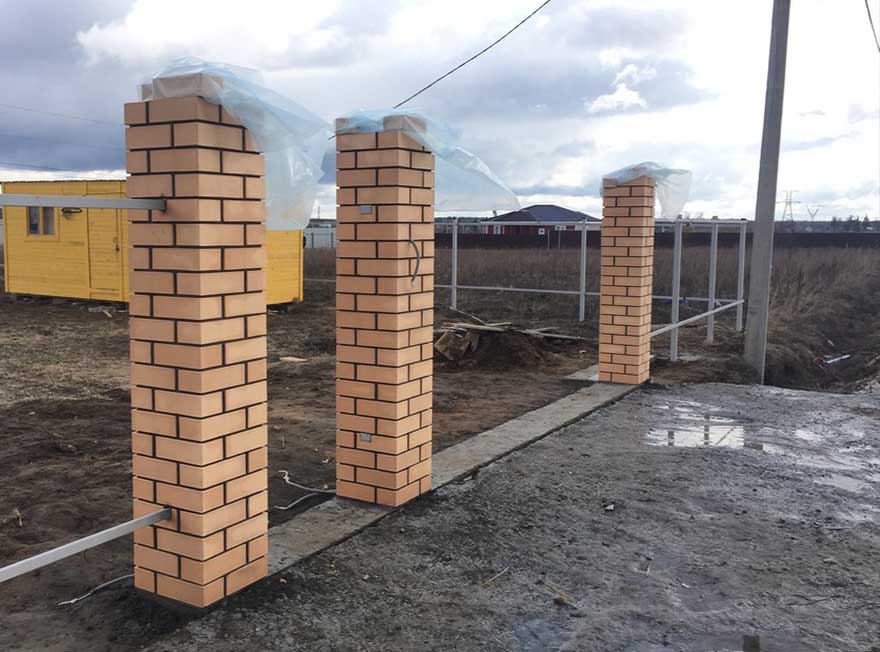

5. Надземная часть может быть изготовлена из кирпича или дикого камня. В этом случае предусматриваются закладные детали для фиксации петель и дальнейшей установки калитки.

Подготовка полотна

С помощью подготовленных профильных труб изготавливают каркас, используют сварочный аппарат. Его усиливают посредством косынок, ребер жесткости – дополнительные элементы для фиксации в пределах рамы. Если планируется изготавливать светопрозрачную калитку, в них нет необходимости. Арматура или кованые элементы декора будут выполнять функцию ребер жесткости. Предусматривают расстояние от калитки до грунта – до 10 см, а также до столба со стороны петель – до 5 мм. Высота расположения ручки и замка составляет 80-90 см от поверхности почвы.

Как правильно расположить петли и фурнитуру

Нижняя из петель располагается на уровне 40 см от нижней кромки створки. То же касается верхней. Но ориентиром уже выступает верхняя кромка

Важно, чтобы фурнитура соответствовала весу калитки. Чем она тяжелее, тем более актуален выбор усиленных петель

Дальнейшая пошаговая инструкция:

1. Смазать петли солидолом. Чтобы увеличить срок службы калитки и повысить качество крепления, наносится смазка. Это способствует снижению силы трения, а вместе с тем – износу петель. Рекомендуется время от времени повторять процедуру, т. к. смазка постепенно теряет свойства.
2. Сделать разметку. Определяют точки расположения петель. Сначала крепят навесы на столбы.
3. Приварить петли к полотну. На створке предусматривают монтажные пластины, т. к. она не отличается значительной толщиной.

Когда все сварочные работы будут завершены, необходимо дождаться, чтобы металл остыл. Затем удаляют окалину, наносят грунтовочный материал и окрашивают.

Крепление калитки к столбам забора

Установка створки на столбы – наиболее легкий этап. Необходимо лишь навесить готовое полотно на петли. Проверяют работоспособность конструкции. Затем выполняется монтаж замка. От его типа зависит способ крепления. Например, для навесного потребуется приварить проушины. Встроенный замок фиксируется в торце полотна.

Стоимость и вес

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для создания каркаса

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
2. Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
4. Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Форма прямоугольника позволяет с большим удобством крепить облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

Сборка и монтаж поэтапно

Начинать работу следует с изготовления каркаса. Далее, закрепляют навесы, защелку и обшивают металлом. Последний этап – навешивание конструкции на столб в проем забора.

Изготовление створки калитки

В качестве основы изделия задействуют профилированные трубы или уголки. Их длина определяется размерами проема для прохода в заборе.

Калитка и ворота из сетки, профнастила или роллетного заполнения отличается меньшей высотой, потому как эти изделия возвышаются над уровнем грунта.

Для придания жесткости конструкции к раме добавляется еще один профиль, который своими руками устанавливают в точке середины каркаса по высоте. Длина этого элемента конструкции должна быть меньше ширины калитки на величину, равную сумме двух ширин профиля рамы.

Для жесткости к раме добавляется еще один профиль, который устанавливают в точке середины каркаса по высоте.

Для соединения деталей используется сварочный аппарат. Профили своими руками крепят встык, при этом нужно постоянно контролировать диагональ прямоугольника рамы. Сварные швы зачищаются.

Установка столбов

Подготавливают отверстия в почве. Их размер определяется характеристиками грунта и диаметром столбов. Обычно установка опорных стоек в грунт производится примерно на треть общей дины.

Чтобы упрочнить конструкцию, столбы рекомендуется вбить своими руками в грунт после того, как они были опущены в отверстия. Далее, производится заливка бетонным раствором.

Крепление навесов

Навешивание без петель невозможно произвести. Чтобы установить калитку на свое место в проеме нужно своими руками закрепить одну часть навеса на столбе, другую – на створке. С целью придания надежности конструкции петли дополнительно приваривают к металлу.

Можно использовать гаражные петли. Разъединяем их на две части, одну из которых привариваем к раме, другую – к столбику.

Далее все швы зачищаются своими руками, для этого можно использовать болгарку. Защита калитки и навесов от ржавчины обеспечит грунтование и окрашивание.

По той же схеме привариваем вторые части петель к опоре. Вначале прикручиваем, а потом обвариваем их по периметру.

Установка защелки, обшивка

Основные варианты:

• Пластина, направление движение которой – за пределы створки калитки, в сторону опорного столба;
• Цепочка, крючок, для этого требуется крепление на стойке;
• Замок.

В каждом из случаев монтируется защелка на поверхности каркаса. На полотне створки делать это не рекомендуется, в особенности, если изготавливается калитка из рабицы. На последнем этапе выполняется крепление обшивки к подготовленной раме, для чего обычно задействуют заклепки или саморезы.

Установка врезного замка возможно только в случае, если рама изготовлена из профильных труб большого сечения.

Покраска и декор

Основные материалы: краска, лак. Профилированный лист обычно не декорируют, а предварительно выбирают материал подходящего оттенка. Использование патины позволяет искусственно состарить металл. Калитка из рабицы обычно покрывается краской нужного оттенка.

Подготовка деталей для рамы

Калитка из профлиста состоит из определенного набора элементов. Сюда входят:

1. Профилированные трубы диаметром 40 х 40 или 30 х 60 мм. Можно изготовить каркас в виде ступеньки для удобства крепления металлопрофиля. В этом случае понадобятся трубы различного диаметра. Подготовленные трубы нарезаются по заданным размерам. Окончания труб срезаются под углом 45 градусов для удобства стыковки. С поверхности труб удаляются все заусенцы, а их торцы обрабатываются с целью защиты от порезов рук.
2. Из таких же труб вырезаются поперечина и верхняя планка.
3. Подготавливается профнастил, но резать его нужно будет по месту, когда каркас будет сварен.
4. Петли для калитки. Необходимо использовать круглые петли, выточенные из металла. Достаточно будет диаметра 30 мм.
5. Саморезы для крепления профлиста.
6. Ручка, замок.
