Гараж «ракушка»: плюсы и минусы

Инструкция по возведению гаража-ракушки

Гараж-ракушка состоит из 7 частей

Гараж-ракушку часто делают в виде пенала – такая конструкция привычней и удобней. Наклон крыши создают с помощью разницы в высоте вертикальных стоек. Скат можно делать в любую сторону постройки.

Чтобы изготовить ракушку «пенал», нужно разделить её на 7 частей: задняя стенка, две боковые, каждая из которых состоит из двух секций, и ворота из двух створок.

Задняя стенка

Эта часть конструкции при стандартных размерах гаража имеет габариты 2,2х3 м. Потребуется подготовить 2 отрезка профиля сечением 50х50 мм по этим размерам. Ещё понадобится 1 поперечина длиной 2,9 м, которая приваривается для дополнительной жёсткости и будет использоваться для крепления пенопласта и профилированного листа. Внутренние размеры этой части равны 2,2х2,9 м. Все части нужно сваривать на ровной поверхности, постоянно проверяя углы (должны равняться 90 градусам) и перекос изделия уровнем. Перекладину устанавливают, отступая от верха рамы 1,1 м.

Боковые стены

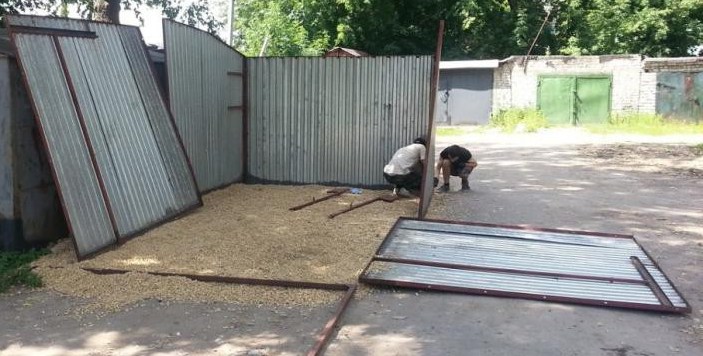

Боковые стенки гаража собраны

Боковые стенки гаража изготавливают из 2 частей. Для первой секции потребуется профиль 50х50 мм:

1. Нижняя перекладина l = 3,0 метра;
2. Верхняя перекладина l = 3,01 метра;
3. Вертикальная стойка, её при сборке гаража соединяют с задней стенкой сваркой h = 2,2 метра;
4. Стойка, которую варят ко второй секции h = 2,3 метра.

Когда вы сварите весь профиль, посередине нужно будет приварить распорку для повышения жёсткости боковой стенки l = 2,9 метра.

Вторая часть боковых стенок также собирается из отрезков профиля размерами:

1. Вертикальная часть, которую приваривают к первой секции l = 2,3 метра;
2. Крайняя стойка, к ней дальше будут крепиться створки ворот l =2,5 метра;
3. Нижняя перекладина l =3,0 метра;
4. Верхняя перекладина l =3,1 метра.

Когда будет собрана рама, в неё вваривают поперечину длиной 2,9 м. Крепят её в точках, рассчитанным с помощью деления длины стоек пополам. Эти 2 секции будут соединяться с помощью болтов – необходимо сразу подготовить для них отверстия. Так же подготавливают вторую стенку гаража.

Дополнительные крепления

Для усиления каркаса гаража-ракушки нужно установить вверху и снизу укрепляющие перекладины. Поверхность пола укрепляется в 3 точках, а верх – в 4 местах. Их подготавливают заранее, детали вырезают из листового металла 5 мм толщиной, ширина пластин – 50х100 мм. Нужно сделать 14 таких заготовок, из них в 10 просверливают по 2 отверстия, отступая 1-1.5 см от края. Эти детали приваривают по центру перекладин так, чтобы просверленные отверстия находились с 2 сторон перекладины.

Немного по другому делают ещё 4 пластины – от края пластины отступают на 1,5 см и делают отверстие, после этого от подготовленного отверстия отступают ещё 1,5 см и просверливают ещё одно. Эти пластины уже приваривают на крае поперечины, формируя, таким образом, изделия в виде буквы «Г». Отверстия будут находиться с одной стороны.

Перед изготовлением ворот создаётся кровля гаража. Работу нужно проводить снизу крыши. Профилированный лист необходимо укладывать так, чтобы он выступал за край карниза минимум на 40 мм, формируя свес.

Ворота для гаража

Для гаража-ракушки подойдут заводские подъёмные ворота

Для ворот используются такие же материалы, что применялись для устройства стен. Дополнительно нужно подготовить прочные навесы.

Изготовление ворот:

• Из профиля сечением 50х50 мм сварите 2 прямоугольника. Их габариты должны соответствовать ½ передней стенки;
• Усильте получившиеся прямоугольники перемычками;
• Участки, где будут приварены навесы, нужно сделать прочнее, приварив планки из профиля;
• Если у вас будет использоваться навесной замок, необходимо подготовить петли. При использовании встроенного замка также потребуется усилить участок, где он будет установлен;
• Подготовленный каркас обшивают профилированными листами.

Установка ворот:

• Разметьте стойки ворот и отбейте точки, где будут приварены навесы;
• По разметке на время прихватите сваркой навесы;
• Выставьте полотна ворот относительно поверхности стен, надёжно приварите их к навесам и обварите навесы на стойках ворот.

Можно использовать для гаража-ракушки заводские подъёмные ворота, которые позволят сберечь время и сэкономить место.

Основные разновидности

В России раскладные конструкции стали изготавливать достаточно давно. Такие изделия всегда пользовались популярностью, по причине низкой цены и транспортабельности.

Гараж-ракушка пользовался популярностью еще в девяностых годах. Тогда их можно было ставить, не покупая место для них, поэтому они были практически у всех.

На самом деле, выбор достаточно велик. Давайте посмотрим, какие варианты предлагает нам современный производитель.

Виды портативных конструкций для легковых автомобилей:

1. Раскладной каркасно-тентовый. Представляет собой стальную основу, на которую натянут тент. По сути, это палатка для машины. Такой тентованный вариант отлично защищает машину от осадков в идее снега и дождя. При этом он не укроет ваш транспорт от морозов и не защитит от угона.
2. Сделанный из стальных листов на металлическом каркасе тоже считается переносным. Ведь он не имеет фундаментом и его вполне возможно перевезти с помощью грузового автомобиля. Этот вариант тоже не может полноценно защитить вашу машину от взлома и мороза. Однако от осадков он ее спасает как нельзя лучше, и в нем есть место для вещей. Таким образом, это отличный летний вариант.
3. Надувной для одного автомобиля сделан из нейлоновых материалов и виниловой пленки. Такая надувная коробка обеспечивает неплохую теплоизоляцию внутри и защищает машину от взлома. Однако в такой коробке машина не защищена от взлома.
4. Гараж-ракушка сделан из стальных листов. Такое изделие стоит недорого и вполне способно защитить машину от неблагоприятных условий окружающей среды. Однако оно не убережет авто от морозов и угона. Кроме того, подобные конструкции имеют свойство ржаветь.
5. Мягкий палаточный – представляет собой своеобразный чехол. Он защищает машину от морозов и осадков, но не от угона.

Такие изделия имеют невысокую стоимость. Кроме того, при переезде вы сможете взять их с собой. Поэтому портативные варианты до сих пор используют многие автолюбители.

ГАРАЖ РАКУШКА СВОИМИ РУКАМИ

Гараж ракушка – это легкое сооружение сборно-разборной конструкции, пользующейся большой популярностью у современных автолюбителей. Такой тип гаражного сооружения появился еще в середине 90-х годов и быстро стал востребован среди владельцев частных машин. Несмотря на простоту возведения, несложный набор используемых материалов и инструментов, гараж ракушка своими руками построенный будет служить владельцу авто долго и надежно.

Возведение гаража ракушки гарантирует любому автовладельцу следующие преимущества:

1. Экономию средств. Стоимость любого гаража ракушки по сравнению с капитальными строениями значительно ниже. Экономию времени. Возвести такой тип сооружения вполне можно за 1-3 дня. Продолжительность работ зависит от уровня подготовки основания и комплектации стройки.
2. Простоту установки. Сделать гараж ракушку самостоятельно сможет даже человек без навыков в области строительства.
3. Удобное месторасположение гаража ракушки, который можно расположить на небольшом участке рядом с домом.
4. Надежная защита автомобиля от различных воздействий и посягательств. Для установки этого типа гаража необходима только выровненная площадка земли и немного свободного времени.

Подготовительные работы

Для установки гаража ракушки нужно выполнить определенные подготовительные работы. В первую очередь разравнивают площадку под гараж и делают разметку места под сооружение, на котором оно будет располагаться. Исходя из размеров автомобиля, определяются с линейными размерами конструкции гаража. На выбранном участке устанавливают угловые колышки и натягивают между ними веревку или бечевку по размерам внешних размеров конструкции. Площадку рекомендуется залить бетонным раствором или утрамбовать поверхность с использованием щебня или гравия. Чтобы сделать бетонное, надежное основание необходимо сделать опалубку и заранее тщательно выровнять землю, убрать растительность и лишнюю почву. Если грунт на участке глиняный, опалубку можно не устанавливать. В противном случае монтируют опалубку из любых древесных материалов. По краям основания желательно подготовить шесть несущих опор: по одной в каждом углу и по одной по длине сооружения.

Чертеж гаража ракушки

Основанием для гаража ракушки может также служить конструкция из досок толщиной не меньше 5 см. Специалисты советуют использовать доску шириной не менее 20 см. Для каркаса рамы нужно подготовить прочный, без сучков и трещин деревянный брус. Сечение бруса 40х80 мм или 50х100 мм. Для скрепления отдельных брусьев используется клей, а для соединения элементов используют более прочные усиления. Для этих целей готовят железные или фанерные косынки. Технология постройки В основании рамы устанавливают шарниры. Для крепежа отлично подходят болты или проушины, которые делают из полосовой стали. В качестве рам для сооружения можно также использовать дюралевые или стальные трубы, которые при сборке фиксируют с металлическими направляющими элементами. Деревянные реи, применяемые для сборки рам, сцепляют болтами из латуни. Также можно для крепления деревянных деталей применить специальный казеиновый клей. При монтаже каркаса рекомендуется использовать уровень, чтобы избежать перекоса сооружения. Сквозь углы каркаса протягивают прочный и надежный шнур, способствующий повышению устойчивости строения. Для обшивки гаража ракушки используют брезент или любую высокопрочную ткань, которую применяют в производстве тентов для грузовиков или в пошиве палаток. Вместо ткани можно применить тонкие листы профнастила, которые можно раскроить на отдельные элементы. Фиксируют ограждение гаража ракушки к конструктивным элементам капроновым шнуром или металлической высокопрочной проволокой. Дополнительные рекомендации В зимнее время с гаража ракушки нужно регулярно счищать снег для предотвращения протекания конструкции или ее деформации вследствие значительной массы снежной шубы. Гараж ракушка, в зависимости от модели, может оборудоваться разнообразными механизмами для открывания ворот. У некоторых видов ворота закатываются вверх за счет использования противовеса или специального пружинного механизма. У других моделей – раскрываются нараспашку.

Гараж ракушка — механизм ворот

Если гараж ракушка будет установлен в проходном месте, а не на своем загородном участке, желательно его оснастить противоугонной сигнализацией. Затраты финансов и времени на постройку гаража значительно меньше, чем угон транспортного средства. Поэтому любому автовладельцу выгоднее выкупить небольшой по размерам участок земли и поставить на нем гараж, чем постоянно волноваться за автомобиль, оставленный без присмотра.

Особенности гаражей-пеналов

Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.

Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.

Название «гараж-пенал» непосредственно связано с его конструкцией — компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.

При этом решается:

• Где будут храниться запасные части.
• Куда поставить средства по уходу за автомобилем.
• Где расположить инструменты.
• Сколько следует оставить свободного пространства для обслуживания автомобиля.

Устройство гаража такой конструкции дает множество преимуществ.

К ним относятся:

• Экономия средств. Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
• Конструкция имеет небольшой вес. Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
• Легкий и малогабаритный гараж позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
• Простота сборки. Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
• Удобное место для установки устройства. Его можно разместить на небольшом участке близко возле дома.
• Автомобиль надежно защищен от посягательств вандалов.
• Гараж-пенал можно не регистрировать или узаконивать, что освобождает его владельца от множества проблем с оформлением документов.
• Профнастил имеет хорошую устойчивость к механическим повреждениям, а антикоррозионное покрытие предохраняет материал от образования ржавчины.

Сборка гаража-пенала

Стоимость сборки и установки конструкции гаража-пенала обычно оценивается в 10% от стоимости объекта. Но автолюбители со стажем и опытом слесарных работ предпочитают самостоятельно изучить чертежи и установить гараж пенал своими руками.

На начальном этапе потребуется подготовить место для установки конструкции гаража пенала, снять дерн и выровнять горизонт площадки с использованием трамбовки и строительного уровня. Обычно первый слой отсыпают гравием и трамбуют деревянной колотушкой. Далее отсыпают слой песка, и можно приступать к сборке гаража-пенала.

На первом этапе собирают основание и боковые стенки конструкции. Перед сборкой гаража-пенала необходимо высчитать по чертежу и заготовить отрезки из стального профиля квадрата или дюймовой трубы. В соответствии со схемой монтажа каждый элемент маркируется и подписывается согласно его положению в каркасе пенала. Желательно для потолка, основания и боковых стен гаража пенала куски трубы или квадрата маркировать краской разного цвета.

Первым делом собираем нижний контур гаража-пенала. Забиваем в грунт монтажные колышки, после чего выкладываем из кусков прямоугольник нижнего контура, соединяем болтами и прихватываем точками сварочным аппаратом. Если диагонали сошлись до миллиметра,и нет проблем с прямыми углами, можно сваривать набело. Далее привариваем поперечные отрезки нижнего контура гаража-пенала.

Далее потребуется приварить к нижнему основанию конструкции гаража пенала вертикальные стойки. Положение каждой из стоек нужно контролировать по рулетке, вертикальному отвесу и строительному уровню. На следующем этапе сборки гаража пенала потребуется установить на болтах горизонтальные отрезки труб, соединяющие середины вертикальных стоек, и тоже прихватить сварочными точками. При правильном выполнении работ положение стоек не должно измениться.

На следующем этапе сборки конструкции гаража потребуется сварить верхний контур из труб и профиля. Первоначально на вертикальные стойки устанавливают боковые отрезки и фиксируют после выравнивания их положения сварочными точками или болтами. Аналогичную операцию выполняют с перемычками передней и задней стенки гаража-пенала. Наибольшее количество времени уходит именно на выравнивание верхнего яруса труб или профиля по горизонту и прямым углам, после чего места стыковки труб проваривают полуавтоматом или сварочным инвертором.

Остается на готовом каркасе закрепить листы профнастила и навесить ворота гаража-пенала. Профнастил крепится с помощью саморезов. Специалисты рекомендуют после окончания сборки головки саморезов заварить сваркой или срезать отверточный паз с помощью болгарки. Насколько это усложнит жизнь злоумышленникам, сказать сложно, но конструкция гаража-пенала в этом случае становится явно неразборной.

Ворота для гаража-пенала лучше заказать в подъемном исполнении. Такая конструкция уменьшает и выравнивает нагрузку на легкую каркасную переднюю стенку гаража. Распашные ворота дешевле, но со временем их приходится регулярно выравнивать и подгибать на раме, поэтому срок их службы может быть меньше, чем у подъемных конструкций.

Строим гараж ракушку своими руками

Сразу подсчитаем, в чем выгода такого строительства и так ли значительны преимущества самодельного гаража-ракушки.

Цена материалов

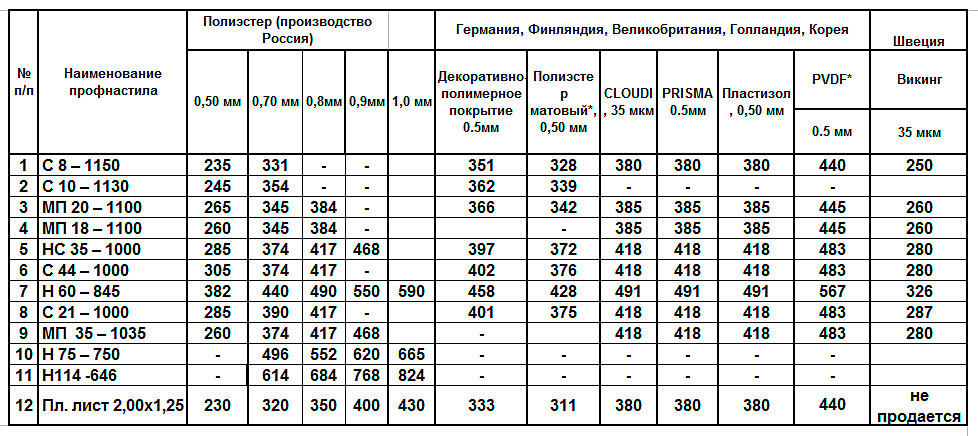

Сколько будут стоить комплектующие, элементы и материалы для стандартного пенала три на шесть, высоты 2.5 метра:

В сумме все затраты на материалы составят 18 – 20 тысяч рублей. Еще хотите строить своими руками гараж ракушку? Правильно, ведь в готовой конструкции нельзя подобрать хороший лист для стен и кровли, а это обеспечивает надежность и долговечность конструкции.

Необходимы инструменты и материалы

Для сварочных работ нужен обычный бытовой сварочный аппарат и электроды, а еще болгарка с кругом по металлу. Что еще необходимо для работы:

• дрель и сверла на 12;
• для болгарки отрезной и шлифовальный диски;
• шуруповерт на аккумуляторе;
• маркер, угольник и рулетка.

Теперь надо сразу подготовить материалы:

• квадратный металлопрофиль 50х50;

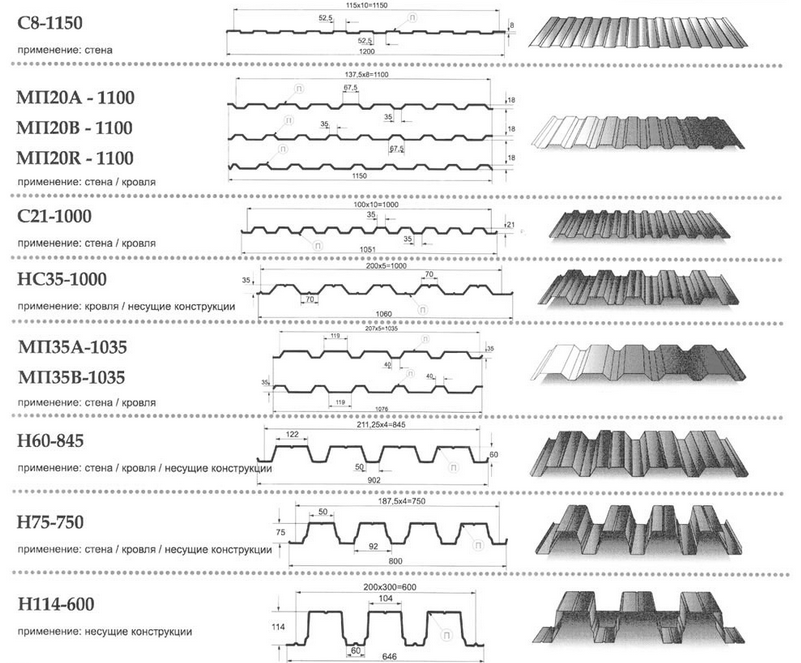

• оцинкованные профилированные листы для обшивки, подойдет С20 для стенок, для крыши надо брать маркировку повыше;
• металлическая полоса 5 мм;
• метизы (болты с гайками) – 12-120 мм;
• петли для ворот диаметр 16, приварные;
• саморезы винты с пресс-шайбами;
• пенополистирол 50-ка или рулон минеральной ваты фольгированной;
• жидкие гвозди.

Материалы куплены, приступаем к строительству гаража из профилированного листа.

Поэтапная сборка гаража

Проще сначала начертить примерный план, чтобы правильно собирать рамы конструкции. Удобные размеры пенала три на шесть и высота два с половиной метра. Уклон кровли достигается путем разницы длин вертикальных стоек рам стенок. Направляйте скат в любую сторону – это не имеет принципиального значения, ориентируемся по месту.

На чертеже делим каркас на 7 элементов:

• цельная задняя стенка;
• две боковые стенки, каждая на две рамы – необходимо четыре;
• двустворчатые ворота.

Можно приступать к монтажу каркаса:

• размер задней стенки 2.2 на три метра варим из профиля 50 мм;
• в качестве ребра жесткости устанавливаем одну поперечную полосу, посередине рамы задней стенки – 2,9 метра;
• сварку рамы проводим на ровной жесткой поверхности;
• боковые стенки каркаса из металлопрофиля собираются и монтируются по схеме:
  • нижняя перекладина – 3 м;
  • верхняя перекладина – 3.01 м;
  • вертикальная стойка к задней стенке – 2.2 метра, к прилежащей секции – 2.3 метра.

Предполагается, что делаем скат крыши к задней стенке, если уклон выбран другой, то он регулируется разностью в высоте вертикальной стойки.

Посередине каждой рамы обязательно устанавливается ребро жесткости. Вторая боковая стенка каркаса собирается аналогично. Боковые рамы стенок крепятся между собой при помощи болтов, для них надо в стойках сделать отверстия нужного диаметра.

Чтобы придать каркасу жесткость необходимо установить перекладины на полу и на потолке. Для пола достаточно трех ребер жесткости, для кровли нужно четыре перекладины.

Каркас для ворот гаража собирается по схеме, надо только не забыть приварить ушки для навесного замка или предусмотреть другой запорный механизм.

Установка готовой конструкции

Установку лучше проводить вдвоем, чтобы не выставлять подпорки при монтаже. Порядок сборки следующий:

• выставляем заднюю стенку;
• далее крепим две секции боковин;
• соединяем рамы боковых стенок.

Важно. Не затягивайте сильно болты креплений каркаса. Потом все равно надо будет подгонять по уровню весь каркас

Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке

Потом все равно надо будет подгонять по уровню весь каркас. Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке.

• после выставления трех стенок приваривают петли и устанавливают створки ворот;
• еще раз проверьте геометрию готовой конструкции и можно приступать к обшивке листовым металлом;
• листы крепим с нахлестом в 1 волну. Метизы крепим только во второй прогиб волны;
• устанавливаем защитные доборы по углам снаружи;
• накрываем кровлю, начиная с задней части гаража. Обязательно предусмотреть свес крыши сантиметра на четыре, для стока воды.

Гараж-ракушка готов, можно пользоваться.

https://www.youtube.com/watch?v=vygLZ4MgXeQ

Оптимальные стандарты

Решив построить гараж своими руками, следует руководствоваться действующими нормативами строительства (СНиП), регламентирующими правила застройки участка. Это позволит в дальнейшем избежать неприятностей со стороны контрольных и надзорных органов. Кроме того, необходимо уточнить в местной администрации вопрос о необходимости оформления разрешения на постройку.

Участок под строительство отводится в соответствии с ГОСТом пожарной безопасности, одним из обязательных требований которого является соблюдение расстояния до границы участка и других построек. Так, отдаленность от границы участка должна быть не менее одного метра, а минимальное расстояние до других построек – 6 метров.

При проектировке внутреннего пространства рекомендуется ориентироваться на уже имеющийся автомобиль. Для расчета высоты можно учитывать собственный рост, а также край двери багажника или капота в открытом положении, и добавить полметра «про запас».

Таким образом, расстояние от пола до потолка ориентировочно будет составлять 2,5 метра. Если планируется установка подъемника, то учитываются и его габариты. Ширину строения также рассчитывают, исходя из габаритов автомобиля плюс полуметровый запас для удобства открытия дверей и прохода между стеной и машиной.

Дальнейшая проектировка осуществляется, исходя из планируемого количества парковочных мест и этажности.

На 1 машину

Сегодня существует множество моделей легковых автомобилей, отличающихся как по техническим характеристикам, так и по своим габаритам. При расчете принято брать среднюю длину автомобиля, которая составляет 4,5 метра. Нужно отметить, что запас свободного пространства в данном случае делается больше – около 1 метра (по 0,5 с каждой стороны).

На 2 автомобиля

При планировании будущего помещения учитываются следующие моменты:

• материал – если участок под постройку ограничен, то толстые стены, вкупе с утеплителем, будут скрадывать полезное пространство;
• площадь – необходимо предусмотреть не только отступ от стен, но и свободное расстояние между автомобилями. Оно должно составлять не менее 1,2-1,5 метра, чтобы при открывании двери не задевали друг друга;
• гаражные ворота – их количество зависит от желания хозяина, однако в некоторых случаях целесообразнее монтировать два изделия во избежание теплопотерь;
• дополнительное обустройство – если планируется проведение мелкого ремонта авто собственными силами, то целесообразно предусмотреть пространство под стеллажи, на которых будут размещаться инструменты, запасные части и прочее.

На 3 автомобиля

Здесь требуется четко понимать, как будут располагаться транспортные средства. От этого напрямую зависит размер постройки. Наиболее распространенным является вариант, когда все автомобили выстроены в ряд. Однако такая конструкция занимает слишком большую площадь, что не всегда приемлемо. Рациональнее планировать парковку двух машин параллельно друг другу, а третью – перпендикулярно. Это позволит уменьшить участок под застройку.

2-х этажный гараж

Подобные строения не слишком распространены в нашей стране, тогда как это неплохая возможность заполучить дополнительное помещение, которое можно использовать, как хозяйственное или жилое.

В последнем случае это актуально при строительстве гаража на две машины. Если второй этаж планируется под жилое помещение, то необходимо знать, что к нему применяются определенные требования.

Поэтому предварительно составляется проектная документация, в которой учитывается следующая информация:

• вес здания – в зависимости от плотности материалов выбирают тип фундамента;
• планировка;
• габариты помещений первого и второго этажей;
• тип крыши и используемый кровельный материал.

Важно знать, что перед началом строительства требуется провести геодезические исследования грунта на предмет глубины залегания подземных вод и определения типа почвы. Это интересно: Гараж «ракушка» (53 фото) — размеры и сколько весит, тенты укрытия для большого гаража, увеличение высоты, автоматические ворота. Это интересно: Гараж «ракушка» (53 фото) — размеры и сколько весит, тенты укрытия для большого гаража, увеличение высоты, автоматические ворота
