Фрезерный стол самостоятельно: Как собрать своими руками

Изготовление фрезерного стола своими руками: часть 1

Первым делом берем 2 струбцины. После этого делаем основное отверстие под фрезу. В качестве направляющей можно использовать фанеру небольшой толщины, закрепленную на болты. После этого переходим к станине. Данный элемент является стационарным элементом любого фрезерного стола. По большому счету это каркас на опорах, в верхней части которого размещается столешница. Для изготовления каркаса может быть взят практически любой материал, начиная с фанеры и заканчивая стальным листом. Самое главное требование – добиться максимальной жесткости и устойчивости, поэтому имеет смысл позаботиться о надежном крепеже. Размер станины должен подбираться согласно максимальным размерам заготовок, которые вы предполагаете обрабатывать.

Монтаж конструкции

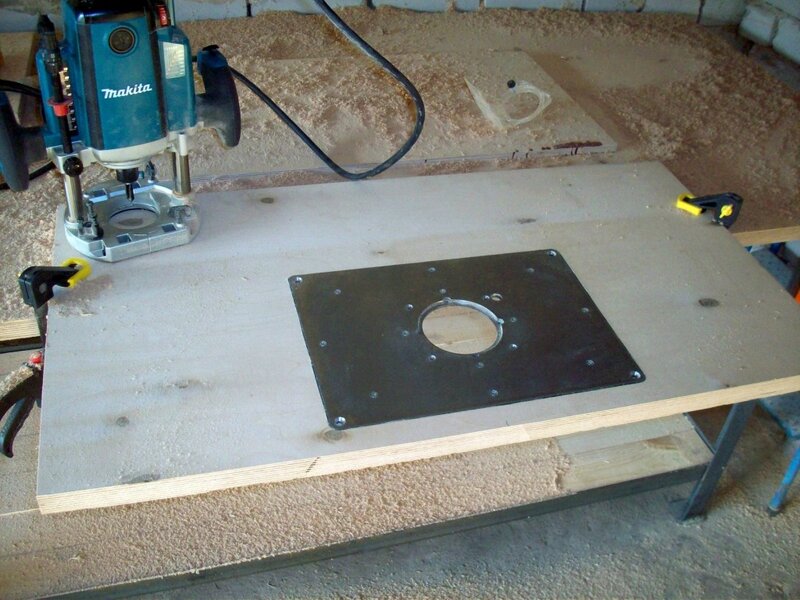

При установке внимание надо уделить специальной монтажной пластине. Толщина столешницы будет составлять примерно 26 мм. Пластина используется для того, чтобы избежать вылета фрезы во время работы

Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне

Пластина используется для того, чтобы избежать вылета фрезы во время работы. Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне.

Делать монтажную пластину лучше всего из металла или текстолита. Толщина ее должна быть 4-8 мм. В центре монтажной пластины выполняется отверстие, диаметр которого равен отверстию в подошве станка. Чтобы станок укрепить на поверхности пластины, надо предусмотреть специальные резьбовые соединения на обратной стороне подошвы. Если таких отверстий нет, то их необходимо сделать своими руками. Общее количество — 4.

Фрезерный стол собирается таким образом:

Сначала надо прикрепить столешницу к станине, причем сделать это временно, чтобы определить положение.
На заранее рассчитанное место надо уложить монтажную пластину, после чего карандашом обозначить контур.
Используя обычный ручной фрезерный станок, необходимо выбрать отверстие по размеченному контуру. После этого пластина будет уложена заподлицо ровно и четко.
Углы у посадочного места должны быть скругленными, это достигается при помощи напильника. После посадки приготовленной пластины необходимо прямой фрезой (толщина ее должна быть больше, чем у будущей рабочей поверхности) выполнить сквозное отверстие по форме подошвы станка.

Во время работы требуется соблюдать аккуратность и точность, чтобы стол после сборки стал удобным и прочным, а крепление станка — надежным. Сразу надо предусмотреть, что фрезерный стол будет иметь защитные кожухи, пылеуловители. Если все подготовительные работы выполнены, необходимо соединить отдельные детали вместе. Фрезерный станок заводится при монтаже снизу, саморезами к столешнице укрепляется монтажная пластина. Шляпки саморезов необходимо в материале утапливать, в противном случае они будут мешать во время обработки заготовок, цепляясь за их поверхность.

Следующий этап изготовления стола – лифт для фрезера

Если вы планируете делать лишь простое торцевание или сквозные пазы – фрезер можно закрепить жестко, и при необходимости регулировать высоту фрезы при помощи прокладок между плитой и башмаком. Для полноценной работы вам понадобится лифт.

Конструкций самодельных механизмов подъема фрезера под столом придумано множество. Остановимся на самых эффективных и надежных.

Винтовая конструкция (конструкция с маховиком)

Эскиз винтового механизма с размерами

На выверенном расстоянии от рабочей столешницы устанавливается опорная пластина (например, из толстой фанеры), в которой строго по центральной оси фрезера крепится опорная гайка.
По этой гайке перемещается винтовая шпилька с жестко закрепленным маховиком. Маховик должен быть достаточно большого диаметра, а резьба по возможности с малым шагом.

Тогда можно добиться высокой точности калибровки выхода фрезы. Для того чтобы при вибрации настройка высоты не сбивалась – надо предусмотреть стопор маховика.

В качестве готового решения такого типа можно использовать заднюю бабку от списанного токарного станка, которую можно за небольшие деньги приобрести на ликвидированном заводе или в механическом цехе.

Использование автомобильного домкрата

Домкратом поджимаем фрезер к столу

Такой подъемный механизм гораздо более универсален и надежен. Приобрести домкрат необходимого размера можно на авторынке.

Опорный элемент получается компактным, изготовить его можно буквально из подручных материалов. Однако, необходимо помнить о надежности – выпавший из «гнезда» работающий фрезер может наделать немало бед.

Поэтому направляющие электроинструмента обязательно оснащаются стопорными приспособлениями.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

дверные ручки;
конструкционные детали лестницы;
декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

выполнение намотки на трансформаторах;
нанесение красящего состава поверх вращающейся детали для создания узоров;
нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Это интересно: Бур для перфоратора — выбор ударно-режущей насадки, ее назначение

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Вариант исполнения лифта фрезера

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Примеры конструкций фрезерных столов и их чертежи

Конструкция 2 с чертежами

Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips

Универсальный Фрезерный Стол Своими Руками

ручной фрезерный станок по дереву VK

Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips

Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips

Лифт для фрезера своими руками: принцип действия, примеры изделий

Своими руками стол для ручного фрезера: инструкция (видео)

Фрезерный стол с лифтом для ручного фрезера своими руками чертежи

Лифт для фрезера Elevator to the router

Деревянный станок по дереву своими руками

Самодельные фрезы по дереву для ручного фрезера

ЭлкоПро. Инструкции по сборке и использованию

Шаблоны для ручного фрезера по дереву своими руками

Подъемный механизм для фрезерной машины

ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников

ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники

Станок фрезерный по, текстуры, иконки, изображения

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

створки упора

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

https://youtube.com/watch?v=m0fJRF-JK58

Сначала изготовьте корпус

1. Выпилите боковые стенки А. Затем выпилите полки В, перегородки С, верхние панели D и ящичные опоры Е с припуском 6 мм по длине.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

2. Выпилите в боковых стенках А и перегородках С пазы и фальцы для полок В и верхних панелей I) (рис. 1 и 1а).

Выпилите также в верхней полке В пазы для перегородок С.

З.На обеих боковых стенках А выпилите фальцы вдоль задней кромки с внутренней стороны для нижней и верхних задних стенок F, G (рис. 1а).

4. Разметьте линии пазов для ящичных опор Е на боковых стенках А (рис. 1а). Настройте пазовый диск в соответствии с толщиной ящичных опор и сделайте пазы в боковых стенках и перегородках С.

5. Учитывая возможную разницу в толщине фанеры, опилите перегородки С, верхние панели D и ящичные опоры Е до окончательной длины. Затем выпилите по указанным размерам цокольную доску Н и отшлифуйте все фанерные детали наждачной бумагой № 180.

6. Положите одну из боковых стенок А на верстак пазами вверх. Приклейте на место верхнюю панель D, две ящичные опоры Е и верхнюю полку В. Затем добавьте перегородку С и зафиксируйте сборку струбцинами (фото А).

7. Когда клей высохнет, приклейте нижнюю полку В и цокольную доску Н. Временно установи те на место, не приклеивая, вторую боковую стенку А для выравнивания деталей (фото В).

8. Зафиксируйте струбцинами монтажные угольники для поддержки второй перегородки С. Приклейте перегородку на место, вставив её в паз верхней полки В. Затем добавьте ящичные опоры Е, верхнюю панель D и, наконец, вторую боковую стенку А (фото С).

9. Уточнив размеры, выпилите нижнюю и верхние задние стенки F, G и отложите их в сторону. Просверлите в верхних панелях D 4-миллиметровые отверстия для крепления крышки.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

подача пилы на материал – пилы располагаются под столом;
подача пилы на материал – пилы располагаются над столом;
подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Фрезерный станок своими руками

Вот главные составляющие элементы фрезерного инструмента:

шпиндель;
станина;
столешница;
параллельный упор;
специальный пылесос. Он необходим для очищения инструмента от стружки;
подающая салазка;
шпиндель.

Для изготовления станка потребуются материалы. Достать их совсем нетрудно, и у них приемлемая стоимость. В основном это ламинированная фанера и листы ДСП.

В первую очередь нужно определиться с размерами будущего станка. Они зависят от количества свободного места в мастерской, а также размеров фрезерного стола. Вот основные шаги создания простого станка:

разрезание листа фанеры или ДСП. Лист необходимо разрезать на детали с определёнными размерами (размеры указывается в предварительно созданном чертеже). Все разрезы осуществляются с помощью циркулярной пилы. Первыми изготавливают столешницу и станину. Эти два элемента являются неразъемными деталями, поэтому изготавливать отдельно их не рекомендуется;
после того как столешница и станина готовы, приступают к ручному фрезеру. Он является главным режущим приспособлением устройства. В качестве фрезера может послужить любое устройство, у которого сломан упор. Выбранный инструмент следует закрепить перпендикулярно к столешнице. Лист для фрезера добывают при помощи доступного штатного устройства;
при желании можно минимизировать усилия и время, уходящее на изменение глубины агрегата и угол его наклона — в этом помогут специальные приспособления, которые также изготавливают своими руками;
устройство параллельного упора. Он помогает направлять деталь к режущей кромке под чётко установленным углом.

Такие устройства применяются не только для работы в домашних мастерских, но и в настоящем мебельном производстве.

Самодельный фрезерный стол. Часть 1

Как у любого начинающего мастера, у меня есть свои самодельные инструменты и приспособления, заменяющие профессиональное оборудование. В интернете масса видео и статей на эту тему. Я решил выложить свою версию не случайно. Разнообразие вариантов обусловлено наличием различных исходных условий у мастеров – материалы, место под станок и пр., а также типом самого фрезера, вокруг которого будет спроектирован стол. Основным же фактором является желание (или нежелание) мастера заморочиться и потратить время. Ближе к делу. В основу моего стола легли принципы: меньше времени на изготовление, меньше материалов и возможность дальнейшего усовершенствования. Как образец, мне приглянулся вот такой вариант исполнения стола, так как он универсальный и компактный, позволяет установить также и другие инструменты при определенных условиях.

Стоит заметить, что основная необходимость во фрезерном столе появляется, когда требуется освободить руки мастера, например, для удержания заготовки двумя руками. Руководствуясь только этой потребностью, а также принципами, описанными ранее, я решил, что для первого этапа мне достаточно сделать широкое плоское основание, к которому будет прилажен фрезер, и которое, в свою очередь, будет в дальнейшем установлено на верстак. фрезер Интерскол В моем арсенале имеется фрезер Интерскол, небольшой «квартирный» верстак и лист фанеры, из этого я собрался соорудить первый вариант стола. Небольшой домашний верстак Приступим. Берем фрезер, демонтируем подошву. В моем случае это пластиковая пластина, привинченная к алюминиевому основанию фрезера. По пластиковой пластине размечаем на будущем столе отверстия под фрезу и крепеж. В качестве стола я выбрал фанеру 15мм, этого вполне достаточно для получения необходимой жесткости стола, при этом конструкция получится достаточно легкой. Этим же фрезером (с установленной подошвой) фрезеруем по контуру подошвы углубление в фанере, куда будет монтироваться фрезер. Толщина оставшегося слоя фанеры должна быть по толщине такой же как подошва, в противном случае придется менять крепеж. Подошва фрезера На этом все. Первый этап окончен. После сборки с фрезером выходит вот такая штука, которая струбцинами монтируется на верстак. Это, наверное, самый простой стол из всех. Требует минимум времени. Стол собран и установлен на верстак Почему стол сделан восьмигранным? Проще сделать квадрат, или круг для экономии места. Восьмигранник еще нужно умудриться разметить. Объясняю. Подобная конфигурация имеет место в случае, если планируется дальнейшее развитие стола в универсальный, для использования с другими инструментами. Основное назначение восьмигранника – позиционирование инструмента относительно оси стола как продольно, так и перпендикулярно. Квадрат обладает такими же качествами, однако занимает большую площадь, тем самым снижая жесткость всего стола. Круг же в свою очередь обладая максимальной компактностью не позволит точно и быстро произвести перестановку. Перестановка нужна, например, для циркулярной пилы. Для нее подготовлен такой же восьмигранник, и в будущем, когда я организую общий стол, мои инструменты могут быть легко заменены и/или переставлены. Восьмигранный стол установлен на верстак Чтобы восьмигранники для разных инструментов получились одинаковыми, можно использовать первый стол как шаблон, а по нему с помощью фрезы с подшипником копировать его сколько угодно раз. Основным минусом того что у меня получилось является тот факт, что фрезер, привинченный к столу, перестает быть ручным. В следующей статье я расскажу, как улучшить конструкцию фрезерного стола так, чтобы сохранить преимущества ручного инструмента.
