Дымогенератор для холодного копчения своими руками

Дымогенераторы спирального и лабиринтного типа, конструкция

Дымогенератор представляет собой аппарат, при помощи которого происходит беспрерывная подача дыма в коптильную камеру. Используется чаще всего при холодном копчении, но и в процессе горячего копчения могут применяться данные устройства лабиринтного или спирального типа.

Особенности

Учитывая, что холодное копчение может длиться от 10 часов до нескольких суток, важно обеспечить постоянное поступление дыма, чтобы не было надобности открывать дверцы коптильни. Для этого могут применяться самые часто встречающиеся виды дымовых генераторов:

• лабиринтные;
• спиралевидные.

Данные конструкции весьма похожи и имеют практически одинаковый принцип работы, но все-таки существуют определенные отличия, о которых рассказано дальше.

Дымогенератор лабиринтного типа ‒ это короб небольшого размера квадратной или прямоугольной формы со сторонами от 20 до 50 см в зависимости от размеров коптильни.

Важно укладывать опилки так, чтобы они не выступали за верхний край перегородок, иначе возможно воспламенение или быстрое сгорание опилок

Обязательно отделяйте мелкой сеткой или перфорированным металлом перегородки и наружный короб. Так не произойдет рассыпание опилок, но при этом будет свободный доступ воздуха, что обеспечит непрерывный процесс тления.

После того как дымогенератор побывал в использовании, его в обязательном порядке надо очистить жесткой щеткой. Это позволит не допустить, чтобы в отверстиях сетки осталась зола.

Дымогенератор спирального типа схож по конструкции с лабиринтным типом, но сетка в таком случае укладывается в виде спирали. Между ее витками засыпают опилки или щепу. В начале спирали их поджигают и ставят в коптильню.

Для того чтобы процесс тления происходил хорошо, необходимо сделать несколько отверстий внизу емкости для подачи и циркуляции воздуха. Размер коптильни определяет, какого размера и в каком количестве будут отверстия внутри короба.

Как устроена коптильня Синец

Как сделать своими руками

Дымогенератор спиралевидного типа делают по следующей схеме:

• для охлаждения дыма нужна камера и вертикальная труба со шнеком в ней;
• охладитель изготовьте из трубы диаметром 100 мм и длиной 500 мм;
• используйте трубу диаметром 40 мм и длиной 500 мм для оси;
• виток шнека изготовьте из стальных колец с наружным диаметром 100 мм и внутренним – 45 мм;
• разрежьте с одной стороны кольца, раздвиньте витки и поместите шнек в корпус;
• приварите к торцам корпус крышки, а к бокам – дымоход.

Где можно купить хорошую коптильню

Для сооружения лабиринтного дымового генератора своими руками необходимо:

• приобрести перфорированный лист металла толщиной от 0,5 до 1 мм;
• сделать двойные перегородки в форме конуса, чтобы не произошло воспламенение опилок, которые находятся в соседних секциях;
• в боковой стенке напротив первой секции лабиринта нужно сделать дырку для поджога щепы или опилок;
• прикрепить все детали при помощи паяльника или прикрутить нержавеющей проволокой (в перфорированном металле не нужно для этого проделывать отверстий).

Сооружение пассивного дымогенератора спирального, либо лабиринтного типа не представляет собой ничего сложного, что позволяет без больших усилий изготовить его самостоятельно из подручных средств. В результате готовый дымогенератор будет радовать вас вкусными и ароматными блюдами из мяса, рыбы и овощей.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

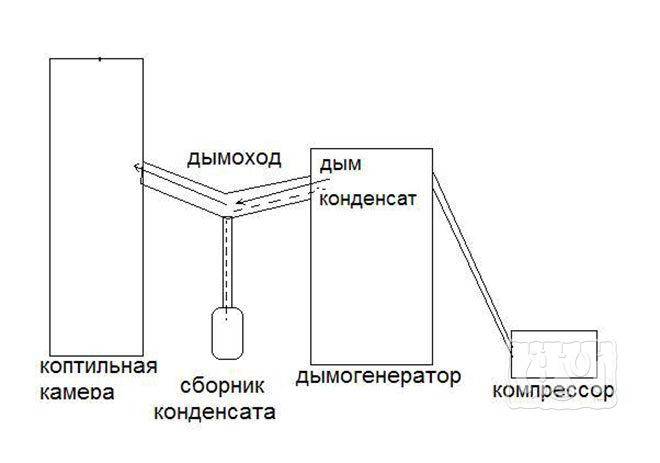

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Устройство походного дымогенератора

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Как обращаться с дымогенератором

Как только все элементы собраны, можно приступать к холодному копчению мясных и рыбных продуктов. Процесс введения в эксплуатацию выглядит так:

1. В камеру сгорания загружается щепа. Сколько ее потребуется для копчения, определяется в процесс работы аппарата, так как этот показатель зависит от фракции топлива, его влажности и рабочей мощности. Также на расход влияет диаметр установленных труб.
2. Нагнетатель включается на полную мощность.
3. Щепа подпаливается через специальное отверстие. Удобно пользоваться газовой горелкой.
4. Отрегулировать мощность компрессора, установив необходимые параметры.
5. Выждать заданное количество времени, по необходимости подсыпая щепу.
6. После каждых3-4 сеансов копчения следует производить тщательную очистку аппарата.

Если в результате работы выявлены какие-либо неточности в работе, то лучше довести самодельный генератор до идеала, чтобы результат копчения был удовлетворительным, а приготовленные продукты вкусными и безопасными.

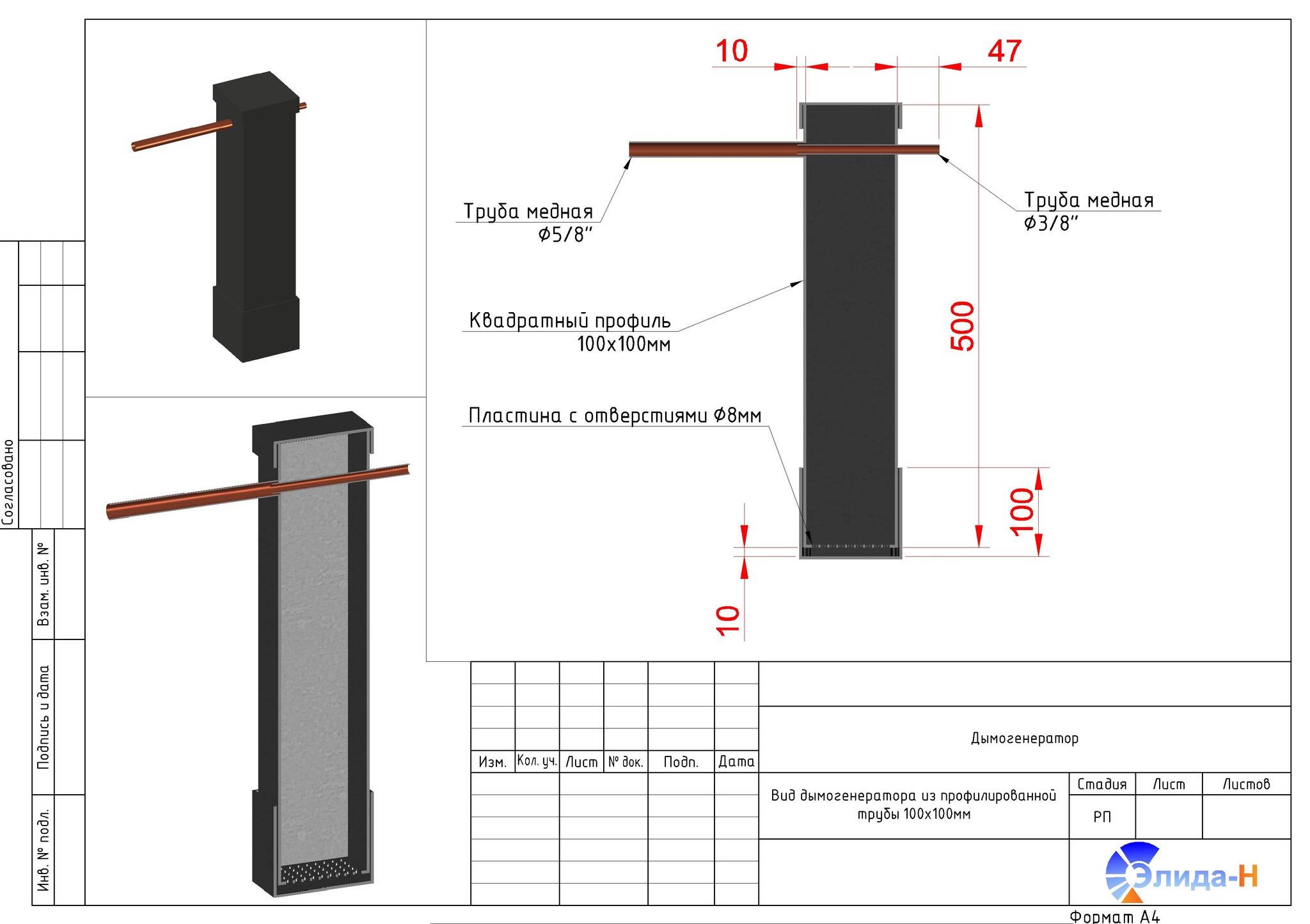

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

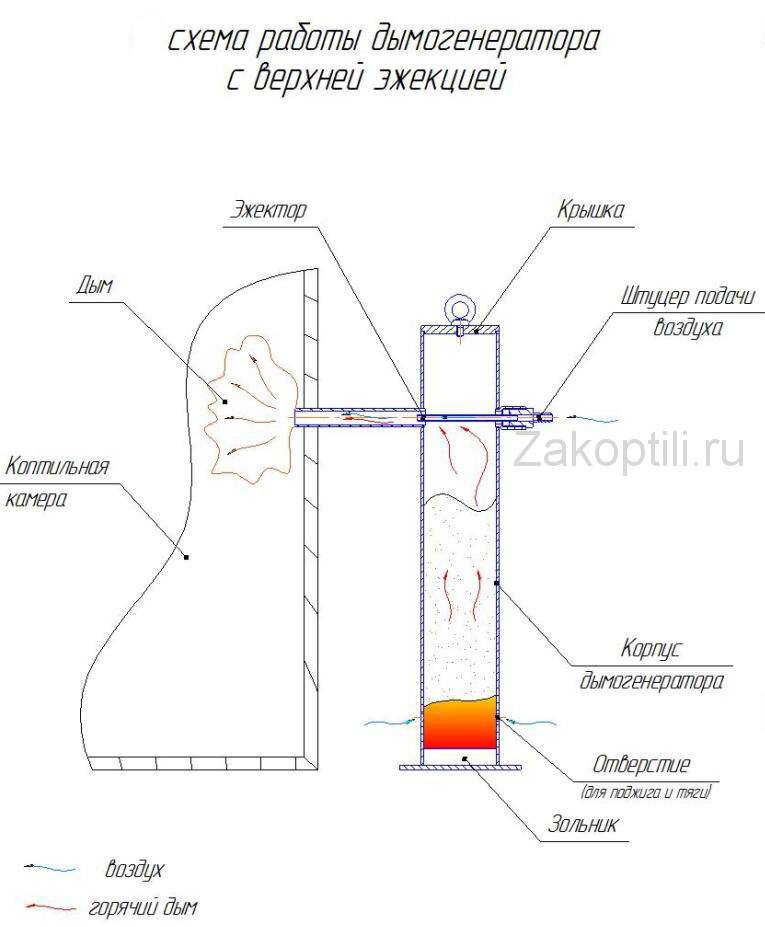

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

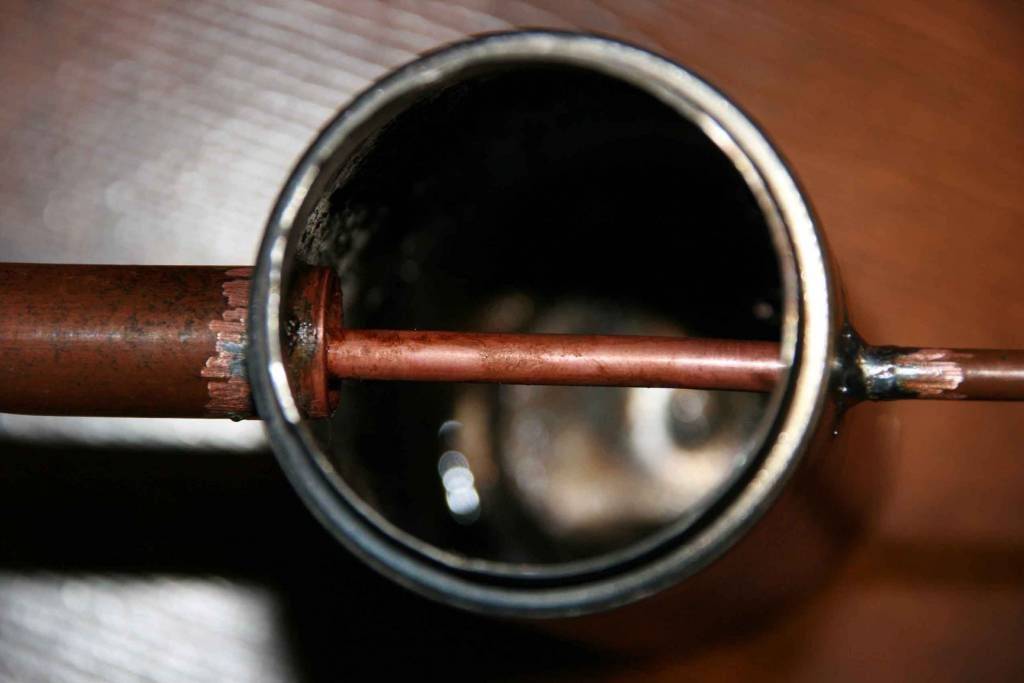

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Дымогенератор своими руками: виды

Элементами дымогенератора являются:

• дымоход;
• заслонки;
• камера из трубы;
• компрессор.

Нет универсального вида дымогенератора, потому что разные умельцы используют для конструкции свои оригинальные идеи.

Использование электроплитки

Это единственный прибор, который должен быть в наличии. Другие элементы генератора дыма можно найти в «закромах» у многих хозяев. Это отрезок жестяной трубы, бездонная бочка, сетка из проволоки, щепки, фанерный лист. Конструкция проста, поэтому используют ее как временную коптильню.

Бочку «водружают» на плитку, засыпают щепки/опилки. Отступив сверху бочки на 1/3, крест-накрест устанавливают штыри из арматуры, на них укладывают сетку. Здесь крепят крючки либо просто располагают продукты. Закрывают импровизированный дымогенератор фанерным либо металлическим листом. Отрегулировав температуру, приступают к копчению.

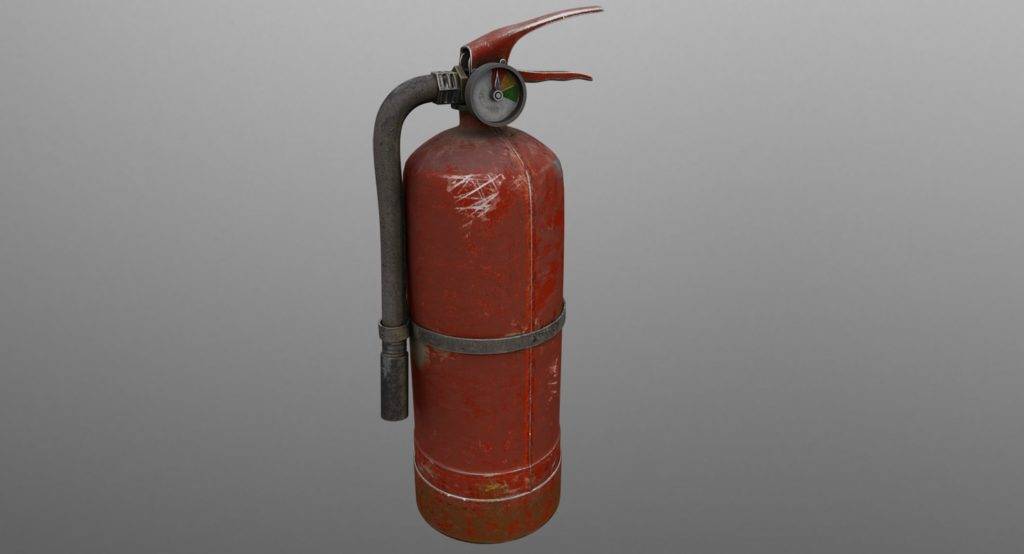

В роли дымогенератора — огнетушитель

Еще один вариант, подходящий для коптильни объемом 1 м 3 , изготовить его нетрудно. Для производства дымогенератора необходим порошковый огнетушитель, минимальная длина 40 см, диаметр — 10. Понадобятся такие элементы и инструменты:

• труба, выводящая дым;
• трубка из меди, диаметр ее — 10-14 мм;
• компрессор небольшой мощности или компьютерный вентилятор;
• ниппель, сгон, тройник (3/4);
• штуцер;
• болгарка;
• сверла;
• тиски.

Сначала занимаются подготовительными работами: огнетушитель встряхивают, удаляют остатки порошка, тщательно чистят снаружи и внутри.

1. Зафиксировав тисками, отвинчивают крышку, удаляют баллон с углекислым газом.
2. Отступив от дна огнетушителя 30 мм, высверливают 2 отверстия для поддувала, их диаметр 10 мм.
3. Трубку распиливают на 2 отрезка: один должен быть вдвое длиннее второго. В нем высверливают отверстия для подачи воздуха, вставляют в крышку огнетушителя, используя ниппель и тройник, пробку из пластмассы с отверстием для тонкой трубки.
4. С противоположной стороны вкручивают дымоходную трубу.
5. Соединяют дымоход и компрессорный шланг. Роль компрессора исполняет кулер ноутбука либо прибор для аквариума.
6. Внутрь бывшего огнетушителя помещают пружину, изготовленную из толстой проволоки. Ее подвешивают либо фиксируют прутом из стали, конец его заводят в ниппель.
7. Засыпают опилки или щепки.

Есть и другой вариант, где разрезается корпус. Верхняя часть его служит крышкой, что позволяет обойтись без демонтажа пускового рычага. Дымогенератор, бывший в прошлом огнетушителем, обеспечивает 7-8 часов бесперебойной работы.

Устройство агрегата

Стандартный генератор дыма состоит из трубы, играющей роль корпуса, двух заглушек, трубки для дымохода и тяги, гофры или рукава, компрессора, эжектора и камеры копчения.

Устройство дымогенератора для холодного копчения и назначение деталей:

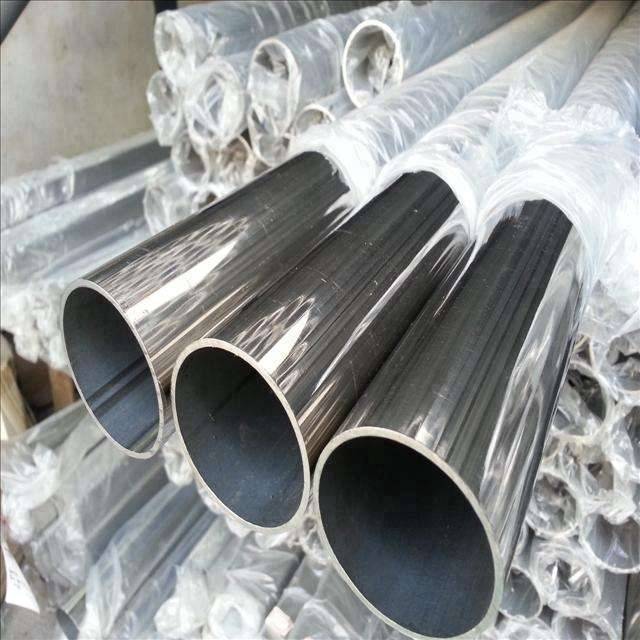

1. Труба сечением 10-15 см. Для маленьких коптилок не стоит применять трубопровод большого диаметра, поскольку расход топлива на малые объемы копчения продуктов получится нецелесообразным.
2. Две заглушки снизу и сверху трубы. Корпус также может быть не круглый, а квадратный. Для этого используется профильная труба. Ее преимущество заключается в плотном стыковании отдельных элементов конструкции, к примеру, дымохода.
3. Гофра малого диаметра применяется для соединения дымогенератора и кабинки для копчения, а также для соединения вентилятора с агрегатом для подачи воздуха.
4. Трубки для дымохода и циркуляции воздуха с заслонкой должны быть сечением примерно 3 см.
5. Эжектор состоит из сантехнических изделий, таких как тройник, медная трубка. Деталь предназначена для активной подачи дыма в камеру копчения.
6. Компрессор или вентилятор нужен для интенсивной подачи воздуха на эжектор, который направляет поток дыма в кабинку с готовящимися продуктами.
7. Камера копчения – это деревянный, металлический короб с дымоходом, в котором коптится мясо. Кабинку и генератор обязательно соединяют гофрой или металлической трубкой, прикручивающейся на резьбу.

Как видно, элементов для сборки аппарата немного, и они доступны каждому. Единственно, придется приобрести маленький компрессор, к примеру, аквариумный, который продается в зоомагазинах.

Инструкция по эксплуатации

Пользоваться самодельным генератором дыма очень просто. В трубу нужно положить топливо. Желательно на трубку, которая находится в верхней части конструкции, предварительно надеть пружину, которая будет доставать аж до стенки. Пружина должна иметь диаметр примерно 2 см. За счет этого стружки будут стабильно тлеть.

После того, как корпус будет полностью заполнен щепой, она поджигается в нижней части. Лучше всего воспользоваться газовой горелкой и при необходимости немного наклонить генератор в сторону. После того, как стружка загорится, нужно закрыть крышкой конструкцию и включить компрессор.

Традиционное устройство коптильни холодным дымом

Устройство коптилен разного типа

Независимо от типа копчения источником дыма является тлеющий костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Распространенные вопросы и ответы на них

Насколько герметичными должны быть резервуары для тления и копчения?

Настолько, чтобы большая часть дыма доходил до обрабатываемого продукта и как можно дольше задерживалась там. При этом в камеру горения должен поступать кислород – ровно в том объеме, чтобы происходило тление, но не возникало возгорание. Каких-то универсальных рецептов тут нет, особенно в случае с самодельным дымогенератором из подручных материалов. Все определяется на глаз или опытным путем.

У меня нет аквариумного компрессора. Можно без него обойтись?

Да. Есть другой вариант нагнетателя воздуха, полностью самодельный. Для него потребуются пластиковая бутылка и компьютерный кулер соответствующего диаметра. Бутылку разрезаем пополам и крепим в ней проволокой кулер так, чтобы он направлял воздух к горлышку. На последнем фиксируем вход патрубка. Кулер подключаем к двенадцативольтовому блоку питания в соответствии с полярностью. Эффективность у такой самоделки ниже, чем у компрессора. Но свои функции она все равно успешно выполняет.

Меня заинтересовал вариант с огнетушителем. Можно ли чем-то заменить сам огнетушитель?

На самом деле для этого дымогенератора подойдет любой отрезок трубы диаметром 30 – 40 см. Единственное отличие процесса сборки будет в том, что для дна придется вырезать второй круг из листового металла. В остальном все то же самое.

Простой дымогенератор для холодного копчения: делаем сами

Как правильно собрать самодельный дымогенератор, детально описывают инструкции, и демонстрируют чертежи.

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым

Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь

Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше.

Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению.

Процесс монтажа дымопровода выполняется по следующей схеме:

1. Крепится сгон из трубы ¾.
2. Устанавливается крестовина ¾.
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

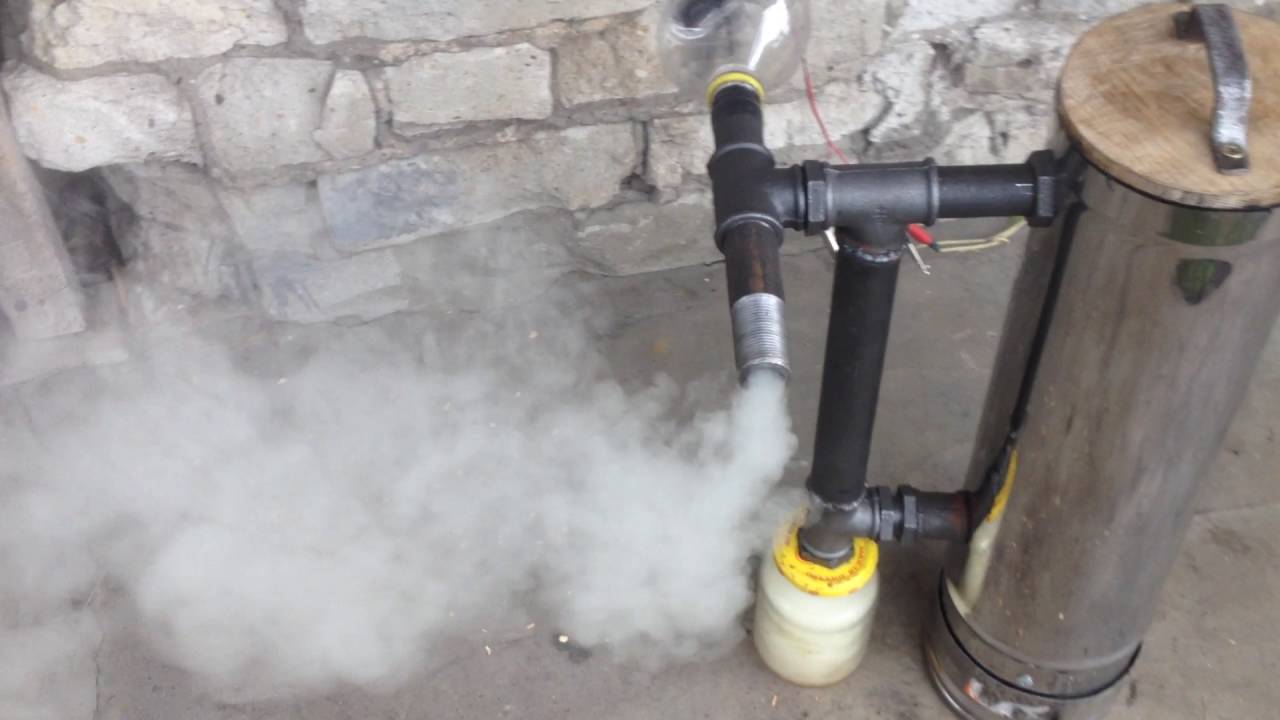

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода

Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

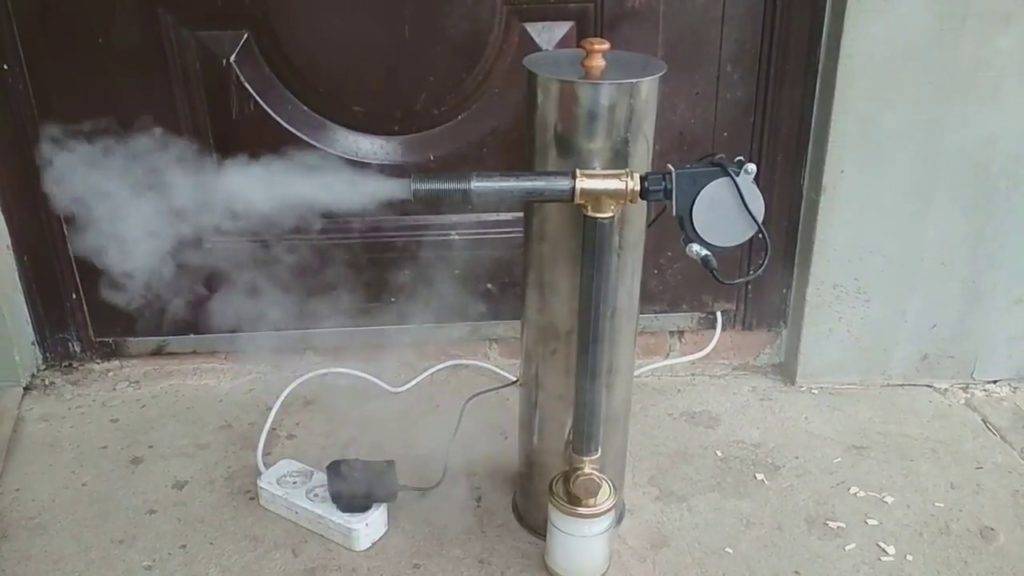

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер

При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания

Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Как сделать дымогенератор для копчения самому

Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.

Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.

Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.
